MANUAL DE USUARIO CMS 603DC BM TANNOY

Instrucciones de seguridad

Las terminales marcadas con este símbolo transportan ciemto eléctrica de masquitud suficiente como para constituir un risivo de descarga eléctrica. Utilice solo cables de altavor profesiosarnas y de alta calidad con conestores 15 de 6,3 mm o de bayoneta prefijados. Cualquer otra instalación o modificación debe ser realizada uncamente por un técnico qualificado.

Este símbolo, siempre que aparece, le advierte de la presencia de voltaje peligmaso sin aslar dentro de la roja: este voltaje puede ser suficiente para constituir un riesgo de descarga.

Este símbols, siempre que aparece, le advierte sobre instrucciones operativos y de mantenimiento que aparecen en la documentación adjunta. Por favor, les el manual.

Atención Para reducir el devon de descarga eléctrica, no quite la tapa lo la parte posterior. No hay piezas en el interior del equipo que puedan ser reparadas por el usuario. Si es necesario, próngase en contacto con personal ratificado.

Atención Para reducir el riespo de incendio o descarga eléctrica, no capranga este aparato a la livia, humedad o alguna otra fuente que puesta salpícar o derramar algún líquido sobre el aparato. No coloue ningún tipo de recipiente para líquidos sobre el aparato.

Atención Las instrucciones de servicio deben llevarías a cabo exclusivamente personal qualificado. Para evitar el riesgo de una descarga eléctrica, no realice reparaciones que no se encuentren descritas en el manual de operadores. Las reparaciones deben ser realizados exclusivamente por personal qualificado.

1. Esta las instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. Ko une este aparato cerca del agua.
6. Limple este aparato con un paño secos.

7. Ko bloquee las abertura de ventilación. Instale el equipo de acuerdo con las instrucciones del fabricante.

8. En instate este equipo hacia de fuentes de calor tales como radicionales, accumulaciones de calor, estudas u otros aparatos (induyendo amplificadoros) que pueden produce calor.

9. En límite o desolvable numa la comisión a Tierra del aparato u del cable de alimentación de Surprise. Un enchute polarizado tiene dos polos, uno de los cuales tiene un contacto más ando que el otro. Una carga con presenta a Tierra dispente de ten centros dos polos y la puesta a Tierra. El contacto andó y el tercor contracto, respectivamente, son los que garantizan una mayor segurado. Si el enchute suministro con el equipo no concuerta con la torra de contriente, consulte con un electrozida para cubiertar la torra de contriente obietela.
10. Coloque el cable de suministro de energía de manera que no pueda por pose y que este protegía de ofertas a difusión. Asegúrese de qué el cable de suministro de energía está protegía, especialmente en la zona de la distancia y el punto donde de sale del aparato.
11. Use unicamente los dispositivos o accesorios especificados por el habitante.

1. Use únicamente la carotilla, plataforma, tripade, suporte o mesa especificado por el fabricante o suministrados junto con el equipo. Al transportar el equipo, tenga cuidado para evitar

danos y callas a trocezar con algún obstáculo. 13. Desenchufe el equipo durante tormentas o si no va a utilizando durante un período largo.

1. Confe las reparaciones únicamente a servicios técnicos cualificados. La unidad requiere mantenimiento siempre que haya suñido algún día, si el cable de suministro de energía o el enchule presentaron días, se hubiera denamado un líquido e hubieran cardó objetos dentro del equipo, si el aparato hubiera cistado esquesto a la humedad a la litura, si ha dejado de funcionar de manera normal o si ha suñido algún golpe o caída.

2. ¡Al conectar la unidad a la tiema de corriente eléctrica asegúrese de que la conexión disponga de una unión a tiema.

3. Si el enchule o conector de red sive-cama único medio de desconexión, este debe ser accesible fácilmente.

1. Cómo debe deshacarse de este aparito: Este símbalo indica que este aparito no debe ser tratado como basura organica, según lo indicado en la Directiva W/EEF (2017/19/FU) y a los

En lugar de cho deberá llevará al punto limpio más cercano para el recicaje de sus elementos eléctricos / electrónicos (EEE). Al haber esto están ayudando a prevenir las postres consecuencias negativas para el medio ambiente y la salud que podrán ser provocadas por una gestan inadrescada de este tipo de aparatos. Además, el recicaje de materiales ayudasi a conseguir

Los recursos naturales. Para más información acerca del residade de este aparte, porque en contacto con el Ayuntamiento de sucursal o con el punto limpio local. No insale esta unidad en un espareo muy reduzido, así como encasada en una libre y similar. No obloque objetos con fama, como una vía concordida, sobre este aparte. Tenga porcentes todas las advertencias reactivos al redaje y correcta eliminación de las plas. Las plas deben ser siempre climadora en un punto limpio y nunca con el resto de la bautia orgánica. Puede un este aparte en lugar con climas plantales y modestas que superient temperature de hasta 53%.

NEGACIÓN LEGAL

Music Tribe no admitir ningún tipo de responsabilidad por cualquier día o período que pudiera subir cualquier persona por confiar total a paradigmente en la descripciones, fotografías a almacraciones contentas en este documento. La especificaciones técnicas, imágenes y otras informaciones contenidas en este documento están sujetas a modificaciones sin previo aziva. Técnicas las marcas contentales que apiesen aquí su propiedad de sus respectivos duejas: Niodes, Klark Teknik. Lab Gruppen, Lake, Torrey, Turbosound, TC Electronics, TC Helicon, Behrensor, Brugera, Aston Microphones y Cochaudio son marcas comerciales o marcas registradas de Music Tribe Global Brands Ltd. • Music Tribe Global Brands Ltd. 2021 Reservados todos los derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles y condiciones aplicables de la garantía así como información adicional sobre la Garantía limitada de Music Tribe, consulte online toda la información en la web community.musicatice.com/pages/supportinwarranty.

EN

ES

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

4 CMS 3.0 Series Quick Start Guide 5

Gradas por comprar este producto de sistema de monitor de techo Tannoy. Diseñada para material de programas de voz y música, la gama Tannoy CMS proporciona una calidad de sonido excepcional y una fiabilidad a largo plazo en todas las aplicaciones de montaje en el techo. La serie CMS 3.0 DC presenta nuevos controladores concéntricos duales de 16 ohmios para un rendimiento mejorado y una vida útil prolongada.

Desembalaje

Cada producto Tannoy se inspecciona cuidadosamente antes del envío. Después de desembalario, inspeccione su producto para asegurarse de que no se hayan producido daños durante el transporte. En el Improbable caso de daños, notifique a su distribuidor y conserve todos los materiales de envío, ya que su distribuidor puede requenir el envío de devolución.

Todos los altavoces CNS se envían en pares y se suministran con los siguientes accesorios de serie: anillo en C, kit de puente de baldosas, plantilla recortada y máscara de pintura. Un anillo de yeso (barro) está disponible como accesorio opcional.

Avisos de seguridad

Algunos códigos de construcción regionales requieren el uso de un método secundaria para asegurar los altavores en el techo para brindar la seguridad de un soporte de respuesta. Se debe conectar una línea de soporte secundaria desde el lazo de seguridad en la parte posterior del producto hasta un punto de origen en el techo. Para los modelos PL, la línea de soporte secundaria debe conectarse desde la parte posterior del chassis del controlador a un punto de origen en el techo. Consulte los códigos de construcción relevantes en su región.
Al utilizar un controlador de potencia para instalar el producto, es esencial utilizar los ajustes de nivel de torsión correctos para evitar apretar demasiado y dañar el material del techo o las abrazaderas. Ajuste de par recomendado: 1,5 Nm
Tannoy no se hace responsable de los daños causados por la instalación incorrecta de estos altavoces.
El CMS 603 ICT LS es UL-1480, categoría UUMW, para uso con sistemas supervisados sin CC.
Aviso de seguridad eléctrica: Para cumplir con la norma UL-1480, se requiere un conducto flexible revestido de metal (30) para la conexión al bloque de terminales para una conexión a tierra adecuada.
Para cumplir con las regulaciones de UL, el backcan PI siempre debe usarse con los modelos CMS PI.

1. 托公头额N3

Hue en la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la de la

24 CMS 3.0 Series Quick Start Guide 25

Identificación de características del producto

NOTA IMPORTANTE: Los dibujos de cada altavoz a continuación son genéricos y se aplican a los tipos de altavoces especificados. Algunas variaciones serán evidentes en algunos modelos, pero las diferencias no son críticas para fines de instalación, excepto cuando se indique lo contrario.

Montaje ciego

Los modelos de montaje tiego se suministran con un backcan preinstalado. Lo anterior se aplica a todos los modelos, así como a cualquier otro que NO tenga el sufijo "PI".

Preinstalar

Se muestra una unidad de preinstalación (Pf) sin el backan de preinstalación opcional.

Preinstalación de backcan

Backcan opcional de preinstalación (PI) para modelos PI.

ROTA: Los modelos CMS 603DC / ICT PI y CMS 803DC tienen el transformador preinstalado en el interior del backtan. El CMS 503DC / ICT PI tiene el transformador premontado al conjunto del altavoz.

Accesorios

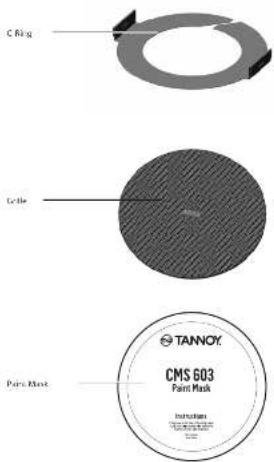

Accesorios Estandar

C Ring Cell Paint Mask TANNOY CMS 603 Paint Mask

Accesorios Opcionales

Guía de instalación para falsos techos

1. Retire la loseta del techo de su marco y coliquela sobre una superficie plana. Coloque la plantilla de recorte (con respaldo autoadhesive) sobre la loseta. (Figura 1)
2. Corte el orificio en la loseta del techo con una sierra circular siguiendo la línea discontinua indicada en la plantilla (Fig. 2)
3. Coloque el anillo en C y el puente de azulejos en la parte superior del panel del techo, alineando el anillo en C sobre el crifido y atornille el anillo en C al puente de azulejos con las fijaciones proporcionadas. (Fig. 3)
4. “Vaya al capítulo ‘Cableado y configurador’”.
5. Deslice el conjunto de alcanzar y través del crificio. Gore los tornillos indicadores como "Fijación por tornillo" en el sentido de las agujas del relojo en la parte frontal del avanzar para entender las días de montaje. Apriete los tornillos hasta lograr un agarre firme. (NOTA: Los tornillos bienen una cabeza Posidiño; se recomienda el uso de un desiomiliador Posidiño). Siusa un controlador de potencia, Tammy recomienda un par de apriete de 1,5 Nm. (Figura 4). ¡NO APRIETE DEMASIADO!
6. Coloque el segundo de nallon en los qanchos del deflector frontal antes de colocar la rejilla presentando la a los altavoces y permitendo que los imanes la coloquen en su posición (Fig.5). (Con el CKTS 4030Ce / ICTe, la rejilla ya está instalada en el producto).

1

18J

Fig3

14

1kg

Guía de instalación para plafones de yeso (placas de yeso)

1. Coloque la plantilla de recorte (con respaldo autoadhesivo) en el techo. (Figura 1)
2. Corte el agujero en el techo con una sierra de almacadilla siguiendo la línea discontinua indicada en la plantilla y luego desice el anillo en C en el techo, almeindolo sobre el agujero recortado. (Figura 2)
3. Vaya al capítulo 'Cableando y configuración', luego vuelva al punto 4 a continuación.
4. Deslice el conjunto de altavaz a través del infidio. Gire los tomillos indicados como "Fijación por tornillo" en el sentido de las agujas del rejol en la parte frontal del altavaz para extender las alos de montaje. Apriete los tomillos hasta lograr un agarre firme. (NOTA. Los tomillos tienen una cabera PozDrir; se recomienda el uso de un destomilador PozDrir). Siuso un controlador de potencia, Tannoy recomienda un par de apriete de 1,5 Km. (Fig. 3) ¡NO APRIETE DEMASIADO!
5. Coloque el seguro de ralón en los ganchos del deflector frontal antes de colocar la rejilla presentándola a los altavoces y permitiendo que los imanes la coloquen en su posición (Fig. 4). (Con el CMS-403DCe / ICTe, la rejilla ya esta instalada en el producto).

NOTA SOBRE LA INSTALACIÓN DE CMS 403 DCE / ICTe:

Antes de apretar los tomillos en el paso 4, gire el altavoz en la dirección deseada. Cuando se apretar los tomillos, el artavoz se bloqueará en su posición. Reemplace la moldura frontal para ocultar los tomillos de montaje.

Fig.1

图2

16p.

Fig.3

NOTA SOBRE LA INSTALACIÓN DE CMS 403DCE / ICTe:

Antes de apretar los tornillos en el paso 5, gire el altavoz en la dirección deseada. Cuando se aprietan los tornillos, el altavoz se bloqueará en su posición. Reemplace la moldura frontal para ocultar los tornillos de montaje.

Guía de instalación para anillo de yeso opcional

Un soporte de anillo de yeso (barro) opcional está disponible en Tannoy. Este soporte está diseñado para ser preinstalado en techos no suspendidos de nueva construcción.

1. Cave o atornille el anillo de yeso a las vigas. (Figura 1)

Fig.1

1. Coloque el cablicado del altavoz en el lugar donde se instalará el altavoz y complete el trabajo de enlucido en el techo. (Figura 2)
2. Vaya al capítulo 'Cabrado y configuración', luego vuelva al punto 4 a continuación.

182

1. Deslice el conjunto de altarve a través del orificio. Gire los tornillos (indicados como "Fijación por tornillo") en el sentido de las agujas del retel en la parte frontal del atarvo para extender las atas de montaje. Apriete los tornillos hasta lograr un aguir firme. (Nota: los tornillos tienen una cabeza Pozitry; se recomienda el uso de un descornillador Pozitry). Si usa un controlador de potencia. Tanroy recomienda un par de apriete de 1,5 Km. (Fig. 3); NO APRIETE DEMASIADO!

图1

1. Coloque el seguro de nación en los ganchos del deflector frontal antes de colocar la rejilla presentándola a los altavoces y permitiendo que los imanes la coloquen en su posición (Fig.4). ¡Con el CMS 403DGe / ICle, la rejilla ya está instalada en el producto).

图4

NOTA SOBRE LA INSTALACIÓN DE CMS 403DCe / ICTe:

Antes de aprietar los tornillos en el paso 4, gire el altavoz en la dirección deseada. Cuando se aprietar los tornillos, el altavoz se bloqueará en su posición. Remplace la moertura frontal para ocultar los tornillos de montaje.

Guía de instalación para Backcan de preinstalación opcional (solo modelos PI)

Un backran opcional de preinstalación está disponible para todos los modelos de preinstalación (P). El backan está diseñada para la preinstalación en techos no suspendidos de nueva construcción.

NOTA: Los modelos CMS 603DC / ICT y CMS 803DC tienen el transformador preinstalado en el interior del backcan; los modelos CMS 503DC / ICT tienen el transformador premontado al conjunto de altavoz.

1. Fije la lata posterior a un punto de fijación seguro y protegido. Esto se puede hacer de varias formas. MÉTODO 1: Fije el backsan a un punto de fijación seguro utilizando fijaciones adecuadas con los 4 orificios de fijación provstos en el backsan PL. (Figura 1)

e.1

MÉTODO 2: Asegúre el backcan a un punto de fijadón seguro y seguro usando fijaciones aceptradas con las corteas flexibles que están unitas al backcan Pl. (Figura 2)

[Unreadable]

MÉTODO 3

a. Conerte la lata posterior Pl al anillo de premontaje opcional (anillo de yeso) utilizando las fijaciones proporcionadas con el anillo de premontaje. (Fig. 3)

Fig.2

b. A continuación, asegure las alas del anillo de premontaje a un punto de fijación seguro mediante el uso de fijaciones adecuadas. (Figura 4)

1kgA

Por favor dese la vuelta

Guía de instalación para Backcan de preinstalación opcional (solo modelos PI)

1. Conecte el conducto a la bandeja trasera instalada. Esto se puede hacer de dos maneras:

MÉTODO 1: Puede utilizar la abrazadera en la parte posterior del backcan preinstalado. El producto aceptará un conector de compresión con un tamaño de rosca de hasta 22 mm; para quitar la abrazadera del cable, simplamente desatornille la arandela roscada (debajo de la cubierta del cableado) que sujeta la abrazadera del cable en su lugar y reemplácela con un conector de compresión de conducto. (Figura 5)

MÉTODO 2: Puede utilizar cualquiera de los tres puntos ciegos a los lados del backcan PI (19 mm, 22 mm o 28 mm de diámetro). (Figura 6)

1. Si no se elige un conducto como método de cableado, coloque un cable de altavoz aprobado en la lata instalada. Termine en la abrazadora de cable montada en la parte superior o con un conector de cable aprobado en uno de los tres puntos ciegos a los lados del backan PL.

2. Haga un agujero en la ubicación adecuada en el techo con una sierra de almohadilla. Coloque la lata trascra preinstalada sobre el orificio. (Figura 7)

1. Vaya al capítulo 'Cableado y configuración', luego vuelva al punto 6 a continuación.

2. Deslice el conjunto de altavoz a través del orificio. Gire los tomillos (indicados como "Fijación por torrillo") en el sentido de las agujas del reloj en la parte frontal del altavoz para extender las alas de montaje. Apriete los tomillos hasta lograr un agaré firme. (NOLA: Los tomillos tienen una cabera PozDriv; se recomienda el uso de un destomillador PozDriv). Si usa un controlador de potencia, Tannoy recomienda un par de apriete de 1,5 Km. (Figura 8).

¡NO APRIETE DEMASIADO!

1. Coloque el seguro de nailon en los ganchos del deflector frontal antes de colocar la rejilla presentándola a los altavoces y permitiendo que los imanes la coloquen en su posición. (Figura 9)

Cableado y configuración

1. Abra la tapa del cableado (si corresponde) y ubique el enchufe y el enchufe del conector tipo europeo en la parte posterior del altavoz. (Figura 1)

2. Para la conexión a un amplificador, use los pines 1 y 2 (Fig.2):

• ß pin 1 es positivo

- B pin 2 es negativo

Para la conexión a altavoces adicionales en una línea distribuida, los pines 3 y 4 están en paralelo donde:

- El pin 3 es negativo

• El pin 4 es positivo

1. Cierre la cubierta del cableado y aplete ambos tomillos en la abrazadera del cable (si corresponde).

2. Use el interruptor giratorio en la parte frontal de la unidad para seleccionar el modo de baja impedancia (LoZ) o alta impedancia (70 V o 100 V) para aplicaciones distribuidas.

EL ALTAVOZ SE SUMINISTRA EN MODO DE BAJA IMPEDANCIA. NUNCA CONECTE EL ALTAVOZ A UN AMPLIFICADOR DE 70/100 VOLTIOS MIENTRAS ESTÉ CONFIGURADO PARA BAJA IMPEDANCIA.

Los modelos CMS 403DCe /ICTe y CMS 503DC /ICT (todas las variantes) utilizan un transformador de 30 W. En aplicaciones de línea distribuida, el transformador se puede conectar a 30 W, 15 W y 7,5 W, con una derivación adicional de 3,75 W para sistemas de línea de 70 V. (Fig. 3)

Los modelos CMS 603DC / ICT y CMS 803DC (todas las variantes) utilizan un transformador de 60 W. En aplicaciones de línea distribuida, el transformador puede conectarse a 60 W, 30 W y 15 W, con una derivación adicional de 7,5 W para sistemas de línea de 70 V. (Figure 4)

F4

192

Fig.1

Fig.4

Cuadro

Si lo desea, la rejilla y el panel deflector se pueden pintar para que combinen con la decoración circundante.

Pintar el deflector:

• Enmascare con cuidado el conjunto del impulsor usando la miscara de pintura provista para asegurarse de que la pintura no entre en contacto con el como y el bonde del rodillo.
• Aplique varias capas delgadas de pintura; esto proporcionará un mejor acabado que una capa demasiado gruesa.
  Pintar la reilla:
• Retire con cuidado la tela de reilla acústicamente transparente del reverso de la rejilla.
• Pinte la rejilla y luego vuelva a colocar la tela de la rejilla; varias capas finas de pintura proporcionarán un mejor acabado que una capa demasiado gruesa.
• Vuelva a adherir la tela de la rejilla a la rejilla en toda el área con un adhesivo en aerosol ligero para evitar resonantas audibles.

Introduction

Tamaño de corte del orificio: 295 mm

Tamaño de corte del onificio: 295 mm

Tamaño de corte del orificio: 253 mm

Tamaño de corte del orificio: 253 mm

Tamaño de corte del orificio: 190 mm

Tamaño de corte del urificio: 190 mm

Tamaño do recorte do túro: 190 mm

Dimensione del magris del 160: 190 mm

Håsskuren storlek: 100 mm

Tamaño de corte del orificio: 187 mm

Tamaño de corte del orificio: 187 mm

Tamaño do recorte do rufo: 187 mm

Aspectos importantes
