MANUAL DE USUARIO ACMA115 PRESIDENT

Manual del usuario....8

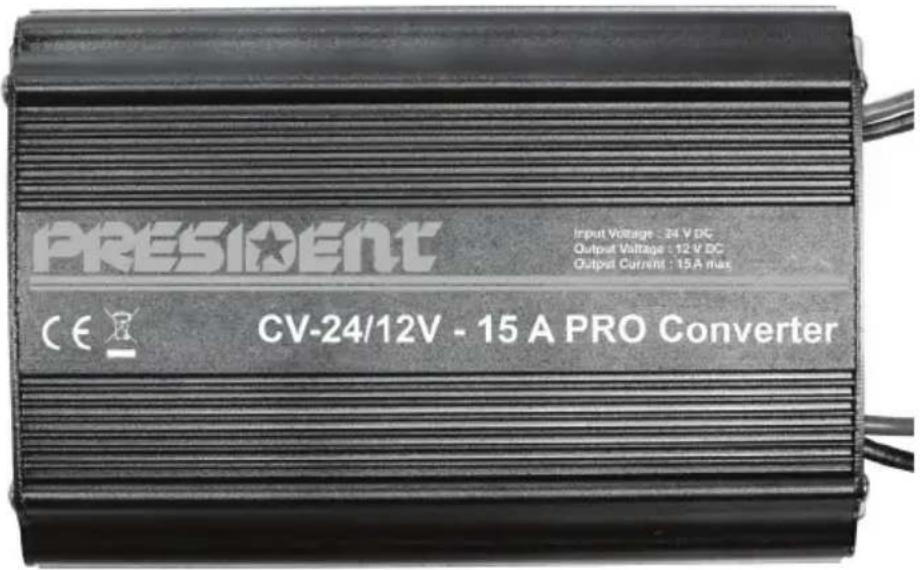

PRESIDENT Input Voltage: 34 V DC Output Voltage: 12 V DC Output Current: 15 A max CE CV-24/12V - 15 A PRO Converter

INTRODUCTION

Gracias por elegir un convertidor PRESIDENT. Este producto ha sido desarrollado de acuerdo con todos los criterios cualitativos de la marca PRESIDENT, para satisfacer las expectativas más exigentes detenidamente y guárdelo cuidadosamente.

El CV 24/12 V - 15 A Pro es un convertidor reductor de voltaje que convierte una fuente de voltaje de 24 V CC, normalmente proporcionada por uno o más acumuladores, en una fuente de voltaje de 12 V DC adecuada para alimentar varios dispositivos en sus vehículos.

Este convertidor PRESIDENT está fabricado con componentes y circuitos avanzados que garantizan una calidad superior, un peso reducido y un tamaño pequeño. Es robusto y está equipado con protección de sobrecarga de salida, sobrecalentamiento, cortocircuitos de entrada, cortocircuitos de salida y protección de sobretensión de entrada. Sin embargo, para garantizar el funcionamiento correcto y evitar daños en el convertidor de voltaje, dispositivos conectados y personas, se debe realizar una instalación adecuada.

ADVERTENCIA

A pesar de que son dispositivos de bajo voltaje, los convertidores pueden proporcionar altas corrientes eléctricas que pueden causar lesiones a personas u objetos, como quemaduras e incendios. Por lo tanto, recomendamos tener mucho cuidado al instalar y usar estos dispositivos.

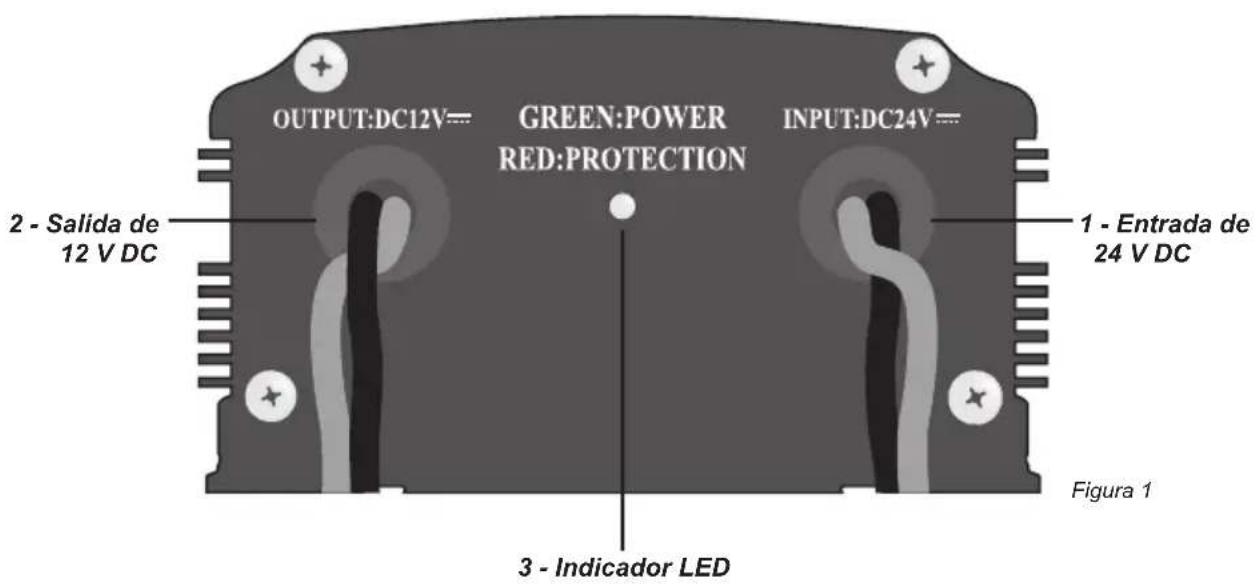

OUTPUT:DC12V= GREEN:POWER RED:PROTECTION INPUT:DC24V= 2 - Salida de 12 V DC 1 - Entrada de 24 V DC 3 - Indicador LED Figura 1

CARACTERÍSTICAS TÉCNICAS

Tensión de entrada 18-32 V DC
Voltaje de salida 12 V DC ± 5%
Corriente de salida nominal 15A
Corriente máxima de salida 18A
Potencia de salida nominal 180W
Eficiencia de conversión > 85%
Corriente de vacío <= 100mA
Temperatura de funcionamiento - 20 °C a 60 °C
Dimensiones 151 x 91 x 47 mm
Peso 495 gr

INSTALACIÓN Y USO

1. Coloque el convertidor de voltaje en un lugar seco, bien ventilado, en interiores y protegido de la intemperie.
2. Consulte la Figura 1 en la página 8, ubique el cable rojo (+) y negro (-) de la entrada de 24 V DC (1) del convertidor. Primero conecte el cable negro al extremo negativo (-) de la batería, luego conecte el cable rojo al polo positivo (+) de la batería. Si no hay mal funcionamiento, el indicador LED (3)de estado se iluminará en verde. En caso de mal funcionamiento, el LED (3) se apagará o se iluminará en rojo.
3. Consulte la Figura 1 en la página 8, ubique el cable rojo (+) y negro (-) de la salida del convertidor de 12V DC (2). Primero conecte el cable negro (-) y luego el cable rojo (+) al dispositivo para alimentarlo, prestando atención a la polaridad.
4. Encienda su dispositivo. Si no hay mal funcionamiento, el indicador LED (3) de estado se iluminará en verde. Por otro lado, en el caso de una anomalía, el convertidor activa una o más funciones de protección y el LED (3) de estado se iluminará en rojo.

Nota: Consulte las CARACTERÍSTICAS TÉCNICAS anteriores, la corriente nominal del convertidor se refiere a la corriente máxima que puede suministrar continuamente, sin embargo, la corriente máxima de salida es la corriente máxima que el convertidor puede proporcionar para intervalos de tiempo cortos. Para garantizar un funcionamiento óptimo y evitar el riesgo de fallo del convertidor, se recomienda no conectar nunca dispositivos que consuman una corriente superior a la corriente nominal del convertidor.

VERIFICACIÓN Y SOLUCIÓN DE PROBLEMAS

Si, después de haber realizado las conexiones descritas en el punto 2 o después de haber llevado a cabo los pasos descritos en los puntos 3 y 4, hay un mal funcionamiento, es decir, el indicador LED (3) de estado se apaga o se ilumina en rojo, antes de devolver el producto al punto de venta, pregunte al servicio posventa o verifique que:

• No hay cortocircuito en la entrada o salida del convertidor;
• La polaridad de las conexiones de entrada y salida es correcta, es decir, no hay inversiones de polaridad en las conexiones;
• La corriente requerida por los dispositivos conectados no excede la corriente de salida nominal del convertidor.

PRECAUCIONES Y ADVERTENCIAS

• Instale este producto en un área seca y bien ventilada en interiores, protegido de agentes atmosféricos, polvo, suciedad y líquidos de todo tipo.
• No use el convertidor en atmósferas explosivas o cerca de materiales y gases inflamables.
• Tenga cuidado de no crear cortocircuitos tanto en la entrada como en la salida del convertidor.
• Asegúrese de que la polaridad de todas las conexiones sea correcta.
• No conecte dispositivos que requieren una corriente más alta que la corriente de salida nominal del convertidor.
• Para evitar daños y riesgos de descargas eléctricas, no intente conectar fuentes de 110 / 220V CA al convertidor.
• Asegúrese de que el voltaje de la batería no exceda el voltaje de entrada máximo del convertidor.
• Para evitar descargar completamente la batería, mantenga el motor de su vehículo en funcionamiento mientras usa el convertidor.
• Antes de hacer una conexión, asegúrese de que el dispositivo que se va a conectar esté apagado.
• Controle regularmente la limpieza de los orificios de ventilación (polvo, suciedad).
• Asegúrese de que el reductor esté bien ventilado, no obstruya los orificios de ventilación en la carcasa.
• No abra el convertidor ni intente insertar objetos o materiales de ningún tipo.
• Cualquier modificación del convertidor puede generar riesgos y anular cualquier garantía.
• En caso de duda, mal funcionamiento o avería, póngase en contacto con su distribuidor.

ADVERTENCIAS

La electricidad es una fuente de peligro

Antes de usar este producto, asegúrese de que su uso cumpla con las disposiciones legales vigentes para proteger su propia salud y seguridad, así como la de los demás. Por lo tanto, es necesario utilizar el producto de acuerdo con las regulaciones, normas y disposiciones vigentes para garantizar su propia salud y seguridad, siguiendo las instrucciones, en pleno cumplimiento de las condiciones prescritas en este manual.

Individuos no entrenados y menores

Está estrictamente prohibido permitir que los niños o personas que no han sido informadas correctamente, usen este producto sin la supervisión de un adulto para el uso adecuado de este material. Está prohibido utilizar el producto para fines distintos a los especificados en el manual o ir más allá del uso previsto, que podría constituir una fuente de peligro.

Mal uso

Cualquier uso de reductor de tensión, distinto al especificado en el manual, o que va más allá del uso designado, se considera no conforme. Abuso o uso indebido conduce a un alto nivel de peligro. Por lo tanto, en caso de mal uso, Groupe President Electronics S. A. no se hace responsable de ningún daño.

Exención de responsabilidad

Bajo ninguna circunstancia se responsabilizará a Groupe President Electronics S.A. en los siguientes casos:

• Si el producto no se usa correctamente.
• Si las normas de seguridad y las regulaciones no se respetan.
• Si no se consideran los usos inadecuados y razonablemente anticipados del producto.
• Si el procedimiento de ensamblaje y / o la conexión eléctrica no se realiza correctamente.
• Si el correcto funcionamiento del producto no se controla regularmente.
• Si se realizan reparaciones y / o modificaciones en el producto y alteran su integridad.

Accidentes graves al seleccionar funciones y operaciones!

- A pesar de las protecciones de seguridad en el producto, verifique que las operaciones causadas por la selección incorrecta de las funciones no se realicen.

- Seleccione las funciones para que las protecciones de seguridad puedan actuar de acuerdo con las normas de seguridad.

- Seleccione las funciones como se describe en el manual.

- Se debe monitorear cualquier conexión a otro equipo para garantizar el más alto nivel de seguridad.

¡Un error puede conducir a situaciones de alto riesgo!

Antes, durante y después del uso: los cables, enchufes y conectores deben revisarse cuidadosamente para evitar cortocircuitos y para garantizar que estén intactos y libres de cables desnudos o parcialmente dañados.

¡Presta atención al entorno en el que trabajas!

Situaciones peligrosas pueden ser causadas por personas, animales o materiales en el entorno en el que utiliza el producto. La humedad, gases, vapores, humos, líquidos, el ruido, la vibración, las altas temperaturas, el material que cae potencial y atmósferas explosivas.

GARANTÍA

Este producto está cubierto por la garantía de acuerdo con los términos de la ley vigente. Si es necesario, contacte a su distribuidor.

DECLARACIÓN DE CONFORMIDAD (Extracto)

Por la presente, Groupe President Electronics S.A., declara que el producto cumple con los estándares definidos por la legislación vigente.

WEEE

Nota: No todas las imágenes en este manual son contractuales y pueden diferir del producto real.
