MANUAL DE USUARIO 306609 Bearware

ESP: Los controladores actuales, las instrucciones de uso y otros documentos relevantes para este producto se pueden encontrar en nuestra página web.

Gracias por adquirir un producto BEARWARE. Lea atentamente la siguiente guía rápida para poder disfrutar durante mucho tiempo del dispositivo adquirido.

1. Volumen de suministro

• Emisor de timbre (incl. pilas CR2016)
• Receptor de timbre
• Manual de instrucciones

2. Datos técnicos

Gama de frecuencias 433,05 MHz - 434,79	MHz
potencia máxima de transmisión (p.i.r.e.)	4,36 dBm
Gama de transmisión hasta 30 m (sin obstáculos)
Alimentación	Emisor: 2x CR2016Receptor: 230V 50Hz
Características	Numerosos tonos de llamadavolumen variable

3. Información adicional sobre este producto

• El transmisor suministrado está emparejado con el receptor y ajustado al tono de llamada estándar. Si los dispositivos no están emparejados, lea el capítulo „Emparejamiento“ para emparejar el transmisor con el receptor y ajustar el tono de llamada deseado.
• No se recomienda montar el transmisor en superficies metálicas, ya que el material puede bloquear las señales de radio entre el transmisor y el receptor. No obstante, si ésta es la única opción, le recomendamos que utilice la almohadilla adhesiva suministrada en lugar de los tornillos suministrados.
• El alcance operativo se reducirá si la batería del transmisor tiene un nivel de carga bajo.
• No es aconsejable montar el transmisor directamente en el exterior sin protección, ya que podría acelerar el envejecimiento del plástico.

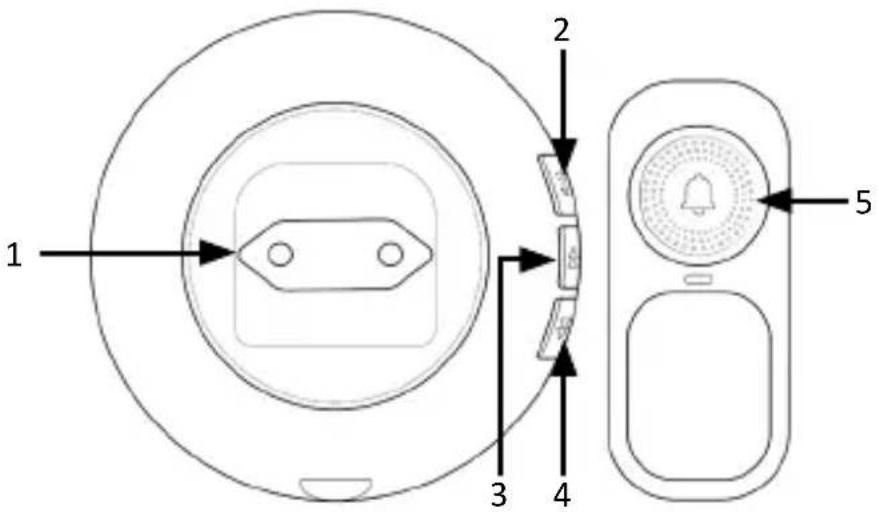

4. Detalles del producto

1 2 3 4 5

Número Descripción

1 Conexión a la red

2 Botón de volumen

3 "Botón "Adelante

4 "Botón "Atrás

5 Botón de timbre

5. Puesta en servicio

Saque el transmisor y el receptor de timbre del embalaje y retire todo el material de embalaje.

Enchufe el receptor de timbre en una toma de corriente de 230 V deseada y correctamente conectada.

El aparato estará listo para funcionar.

6. Cambio de pilas

Abra el compartimento de las pilas situado en la parte posterior del transmisor de timbre aflojando los dos tornillos y retirando la tapa.

Retire la placa de circuitos y dele la vuelta. A continuación, extraiga las pilas del compartimento y sustitúyalas por 2 pilas CR2016 nuevas. Asegúrese de que la polaridad de los contactos es correcta. La polaridad está indicada en el compartimento de las pilas.

Vuelva a colocar la placa de circuito y atornille de nuevo la tapa del transmisor.

7. Ajustar el tono de llamada y el volumen

Control de volumen: Pulse el botón de volumen del receptor para cambiar entre volumen alto y bajo.

Configura el tono de llamada:

1. Pulse el botón de avance o retroceso para seleccionar su tono de llamada favorito, el receptor reproducirá el tono de llamada seleccionado.

2. Siga los ajustes descritos en el capítulo 8 „Emparejamiento“ para sincronizar el nuevo tono de llamada. El nuevo tono de llamada se ajusta para el último transmisor sincronizado.

8. Emparejamiento

1. Seleccione su tono de llamada favorito antes de emparejarlo.
2. Mantenga pulsado el botón de volumen durante 5 segundos hasta que oiga un „ding-dong“ y el indicador LED empiece a parpadear.
3. Pulse el botón „Ring“ del transmisor para enviar una señal al receptor.
4. A continuación, el aparato se emparejará con el nuevo tono de llamada.

Nota:

• El modo de emparejamiento se cancela automáticamente una vez completado el emparejamiento.
• El modo de emparejamiento sólo dura 5 segundos.

9. Instalación

Importante: Compruebe el alcance del timbre antes de la instalación.

Basta con conectar el receptor a una toma de 230 V en la habitación deseada.

Método de instalación del transmisor 1: Cinta adhesiva de doble cara (método de instalación preferido)

1. Una vez que hayas encontrado un lugar adecuado, limpia la zona plana donde quieras fijar el transmisor.
2. Arranca una cara de la cinta adhesiva de doble cara y pégala en la parte inferior la ayuda a la fijación. Arranca la otra cara y presiona el transmisor contra la pared durante unos 10 segundos.

Método de instalación del transmisor 2: Tornillos/anclajes (método de instalación opcional)

Prepare un taladro, un destornillador Phillips y un destornillador de ranura antes de la instalación.

1. Haga dos marcas donde se encuentran los dos orificios de fijación.
2. Taladre dos orificios en los puntos marcados e introduzca a continuación los 2 tacos suministrados.
3. Atornille la base del transmisor.
4. Fije el transmisor a la base.

10. Reiniciar dispositivo

Pulse la tecla „Adelante“ durante 5 segundos para restablecer los ajustes de fábrica del receptor. Si el receptor emite un pitido y el LED parpadea, significa que el reinicio se ha realizado correctamente y se han restablecido los ajustes predeterminados.

11. Solución de problemas

El receptor no emite ningún sonido

• Compruebe la pila del transmisor y sustitúyala si es necesario.
• El receptor puede estar fuera del alcance del transmisor.
• Es posible que el receptor no esté correctamente emparejado.
• Asegúrese de que el control de volumen no está ajustado al nivel mínimo.

El alcance se reduce

• Las estructuras metálicas, incluidos los marcos de puertas de PVC, pueden reducir el alcance del producto. Evite montar el transmisor o el receptor sobre o cerca de estructuras metálicas.
• Otros dispositivos pueden causar interferencias de radio que afectarán a su timbre.
• Las paredes y techos entre el transmisor y el receptor reducen el alcance.
• Las pilas gastadas reducen el alcance. Sustituya las pilas aproximadamente cada 12-18 meses.

12. Instrucciones de seguridad y descargo de responsabilidad

No intente nunca abrir el aparato para efectuar reparaciones o modificaciones. Evite el contacto con la tensión de red. No cortocircuite el producto. El aparato no es impermeable, utilícelo únicamente en condiciones secas. Protéjalo de la humedad elevada, el agua y la nieve. Mantenga el aparato alejado de las altas temperaturas.

Nota: Esto no se aplica al pulsador, que tiene un grado de protección IP44.

No exponga el aparato a cambios bruscos de temperatura ni a fuertes vibraciones, ya que podrían dañarse los componentes electrónicos. Compruebe que el aparato no esté dañado antes de utilizarlo. No utilice el aparato si ha sufrido golpes o cualquier otro daño. Respete las normativas y restricciones nacionales. No utilice el aparato para fines distintos de los descritos en las instrucciones. Este producto no es un juguete. Manténgalo fuera del alcance de los niños o personas con discapacidad mental.

Cualquier reparación o modificación del aparato que no haya sido realizada por el proveedor original invalidará los derechos de garantía. El aparato sólo debe ser utilizado por personas que hayan leído y comprendido estas instrucciones. Las especificaciones del aparato pueden cambiar sin previo aviso.

13. Instrucciones de eliminación

Según la Directiva europea RAEE, los aparatos eléctricos y electrónicos no pueden eliminarse con los residuos domésticos. Sus componentes deben reciclarse o eliminarse por separado, ya que los componentes tóxicos y peligrosos pueden causar daños duraderos al medio ambiente si se eliminan de forma incorrecta. Como consumidor, está obligado por la Ley de Aparatos Eléctricos y Electrónicos (ElektroG) a devolver gratuitamente los aparatos eléctricos y electrónicos al final de su vida útil al fabricante, al punto de venta o a los centros públicos de recogida establecidos a tal efecto. Los detalles están regulados por la respectiva ley estatal. El símbolo que aparece en el producto, en las instrucciones de uso y/o en el embalaje hace referencia a esta normativa. Al separar, reciclar y eliminar los aparatos viejos de esta manera, usted contribuye de forma importante a proteger nuestro medio ambiente.

14. Notas sobre la eliminación de pilas

En relación con la venta de pilas o la entrega de aparatos que contengan pilas, el proveedor está obligado a informar al cliente de lo siguiente: El cliente está legalmente obligado a devolver las pilas usadas como usuario final. El cliente puede devolver gratuitamente las baterías usadas que el proveedor lleve o haya llevado como baterías nuevas al almacén de expedición del proveedor (dirección de expedición). Los símbolos que aparecen en las baterías tienen el siguiente significado: Pb = la batería contiene más de un 0,004 por ciento de plomo en masa, Cd = la batería contiene más de un 0,002 por ciento de cadmio en masa, Hg = la batería contiene más de un 0,0005 por ciento de mercurio en masa.

El símbolo del cubo de basura tachado significa que la pila no debe desecharse con la basura doméstica.

Directiva RAEE 2012/19/UE

Número de registro RAEE: DE 94495668

Por la presente, WD Plus GmbH declara que el dispositivo 306609 cumple los requisitos esenciales y otras disposiciones pertinentes de la Directiva 2014/53/UE. Puede obtener una declaración de conformidad completa en WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, Alemania
