MANUAL DE USUARIO 307001 Bearware

ESP: Los controladores actuales, las instrucciones de uso y otros documentos relevantes para este producto se pueden encontrar en nuestra página web.

Gracias por adquirir un producto Bearware. Lea atentamente las siguientes instrucciones de uso para que pueda disfrutar durante mucho tiempo del aparato adquirido. Antes de utilizar la mercancía entregada, compruebe que está completa, sin defectos ni daños.

1. Volumen de suministro

• Contador de costes de energía
• Instrucciones de uso

2. Datos técnicos

Tensión eléctrica 230 V AC; 50 Hz
Corriente máxima 16 A
Potencia máxima 3680 W
Consumo en espera <0,5W
Rangos de medición	Tensión: 200,0 - 255,5V CACorriente: 0,001 - 16,00APotencia: 0,1 - 3680W ; 0-9999kWh
Precisión de medición	Tensión: ± 0,5%.Corriente: ± 2%Potencia: ±2
Temperatura ambiente 0-40°C

3. Puesta en servicio

Cuando utilice el aparato por primera vez, compruebe la integridad del producto y de sus componentes, así como su funcionamiento. Saque el producto del embalaje y retire todo el material de embalaje.

Conecte el aparato eléctrico al contador cuyo consumo de energía desea registrar. A continuación, enchufe el contador de costes energéticos a una toma de corriente con toma de tierra correctamente instalada.

El aparato ya está listo para funcionar.

Si la potencia es mayor o igual a 0,5 W, la visualización de la hora empieza a grabar, entonces ‘:’ parpadea, los dos primeros dígitos muestran las horas y los dos últimos los minutos. Cuando la visualización de la hora alcanza las 24 horas, el número de días se incrementa automáticamente en 1 y la hora comienza en 0.

Si el aparato no está en uso, la retroiluminación se apaga al cabo de 30 segundos.

3.1 Reiniciar dispositivo

Si aparece una pantalla inusual o los botones no responden, puede reiniciar el aparato. Para ello, pulse el botón RESET.

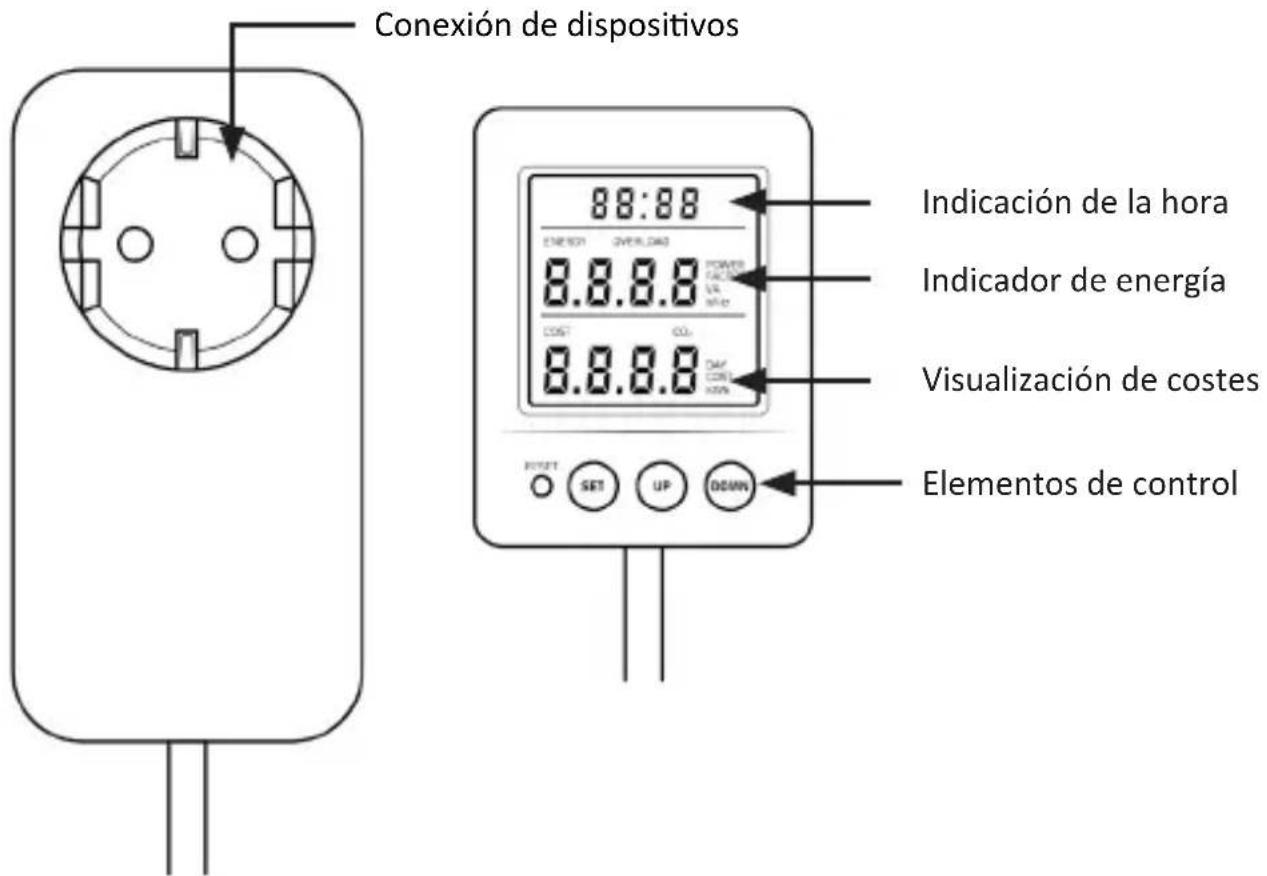

4. Pantallas y controles

Conexión de dispositivos 88:88 ENERGY OVERLOAD 8.8.8.8 POWER FACTOR LTR COST CO2 8.8.8.8 DAY COST ECON Indicación de la hora Indicador de energía Visualización de costes ELEMENTOS DE CONTROL

Indicación en pantalla Valor visualizado
V tensión eléctrica
A corriente
Hz frecuencia
POWER FACTOR factor de potencia
OVERLOAD Límite de sobrecarga
W Potencia
KW/h Kilovatios hora
COST/kWh Precio por kilovatio hora
CO2 Emisiones de CO2
Day	Tiempo (en días) en el que se ha consumido energía;el valor se incrementa en 1 si la medición ha contado 24 horas

4.1 Indicación de la hora

La indicación de la hora muestra la duración del consumo de electricidad. Hay que tener en cuenta los siguientes puntos:

• El consumo de energía del aparato conectado debe ser de al menos 0,5 W para que continúe la medición del tiempo.
• El recuento comienza de nuevo después de 24 horas. En este caso, el valor „Día“ de la pantalla COST se incrementa en 1.
• La pantalla muestra „0:00“. Los dígitos situados antes de los dos puntos indican los minutos, los situados después de los dos puntos indican los segundos. Después de 60 minutos, vuelve a aparecer „0:00“, con los dígitos antes de los dos puntos mostrando las horas y los que están después de los dos puntos mostrando los minutos.

4.2 Cambie de anuncios

Tras enchufarlo, aparece toda la pantalla durante aprox. 1 segundo. A continuación, el aparato conmuta automáticamente.

La pantalla muestra la potencia en el indicador de energía. Pulse el botón “UP” para pasar de un modo a otro. Los datos se muestran de la siguiente manera: Potencia → Tensión → Corriente → Frecuencia → Factor de potencia → Potencia. La pantalla muestra los costes totales en la tercera línea. Pulse “ABAJO” para visualizar los siguientes datos:

Consumo de energía → Costes → Emisiones de CO2 → Tiempo total DÍA (días) → Costes por KWh.

6. Introducir el precio de la energía

1. Pulse la tecla „SET“ durante 3 segundos para acceder al ajuste de los costes de electricidad KWh. La pantalla muestra „COSTE/KWh“ y el valor ajustado (por ejemplo, 25,50 KWh).

1. Ajuste el primer número utilizando los botones „UP“ o „DOWN“ y confirme con el botón „SET“ para seleccionar el siguiente número.
2. Vuelva a ajustar el segundo número con las teclas „ARRIBA“ o „ABAJO“.
3. Repita el proceso hasta que haya ajustado los datos deseados.
4. Mantenga pulsado el botón „SET“ para finalizar el ajuste; alternativamente, puede esperar unos 10 segundos. El aparato volverá automáticamente al modo normal.

6.1 Límite de sobrecarga

Nota: El medidor de coste energético está diseñado para una potencia máxima de 3680 vatios. No ajuste el límite de sobrecarga por encima de este valor y no conecte ningún aparato cuyo valor de consumo de energía supere los 3680 vatios.

Si el consumo de energía supera el límite de sobrecarga, esto se señaliza mediante el parpadeo de „SOBRECARGA“ en la pantalla de sobrecarga.

7. Declaración de garantía

El fabricante concede una garantía de 2 años sobre este producto en lo que respecta a la mano de obra y los materiales. Las reparaciones en garantía sólo podrán ser realizadas por un centro de atención al cliente autorizado. Deberá adjuntarse el recibo de compra original como prueba.

Quedan excluidos de esta garantía: el desgaste normal, las modificaciones, los re-toques, los daños por descuido, las influencias externas, los ámbitos de aplicación para los que el producto no ha sido diseñado o los productos total o parcialmente desmontados.

8. Instrucciones importantes de uso

• El aparato sólo es apto para su uso en interiores.
• Por favor, no lo enchufe uno tras otro.
• Desconéctelo sólo cuando el enchufe esté desenchufado.
• Por favor, utilice el aparato sólo cuando esté seco.
• No debe superarse la potencia eléctrica máxima especificada.
• No existen requisitos especiales de ventilación para este producto. Por razones de seguridad, debe asegurarse de que el producto no esté cubierto ni conectado directamente durante su uso.

- No conecte un aparato cuya carga supere los 16 A. Asegúrese siempre de que el enchufe de un aparato esté completamente insertado en la toma del medidor. Si necesita limpiar el medidor, desconéctelo de la red eléctrica y límpielo con un paño seco.

9. Instrucciones de seguridad y descargo de responsabilidad

No intente nunca abrir el aparato para realizar reparaciones o modificaciones. Evite el contacto con la tensión de red. No cortocircuite el producto. El aparato no es impermeable, utilícelo únicamente en condiciones secas. Protéjalo de la humedad elevada, el agua y la nieve. Mantenga el aparato alejado de las altas temperaturas. No exponga el aparato a cambios bruscos de temperatura ni a fuertes vibraciones, ya que podría dañar las piezas electrónicas. Compruebe que el aparato no esté dañado antes de utilizarlo. No utilice el aparato si se ha golpeado o dañado de cualquier otra forma. Respete las normativas y restricciones nacionales. No utilice el aparato para fines distintos de los descritos en las instrucciones. Este producto no es un juguete. Manténgalo fuera del alcance de los niños o de las personas con discapacidad mental. Cualquier reparación o modificación del aparato que no haya sido realizada por el proveedor original invalidará la garantía. El aparato sólo puede ser utilizado por personas que hayan leído y comprendido estas instrucciones. Las especificaciones del aparato pueden cambiar sin previo aviso.

10. Instrucciones de eliminación

Según la directiva europea RAEE, los aparatos eléctricos y electrónicos no pueden eliminarse con los residuos domésticos. Sus componentes deben reciclarse o eliminarse por separado, ya que los componentes tóxicos y peligrosos pueden causar daños duraderos al medio ambiente si se eliminan de forma incorrecta. Como consumidor, está obligado, en virtud de la Ley de aparatos eléctricos y electrónicos (ElektroG), a devolver gratuitamente los aparatos eléctricos y electrónicos al final de su vida útil al fabricante, al punto de venta o a los centros públicos de recogida creados a tal efecto. Los detalles están regulados por la ley estatal correspondiente. El símbolo que aparece en el producto, en las instrucciones de uso y/o en el embalaje hace referencia a esta normativa. Al separar, reciclar y desechar los aparatos viejos de esta manera, está contribuyendo de forma importante a proteger nuestro medio ambiente.

Directiva RAEE 2012/19/UE Nº de registro RAEE: DE 67896761

Por la presente, WD Plus GmbH declara que el aparato 307001 cumple los requisitos esenciales y otras disposiciones pertinentes de la . Encontrará una declaración de conformidad completa en WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, Alemania
