MANUALE UTENTE 307001 Bearware

ITA: I driver aggiornati, le istruzioni per l'uso e altri documenti rilevanti per questo prodotto sono disponibili sulla nostra homepage.

Grazie per aver acquistato un prodotto Bearware. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso, in modo da poter godere a lungo dell'apparecchio acquistato. Prima di utilizzare la merce consegnata, la preghiamo di verificare che sia completa, priva di difetti e non danneggiata.

1. Ambito di consegna

• Misuratore di costi energetici
• Istruzioni per l'uso

2. Dati tecnici

Tensione elettrica 230 V AC; 50 Hz
Corrente massima 16 A
Potenza massima 3680 W
Consumo in standby <0,5W
Campi di misura	Tensione: 200,0 - 255,5 V CACorrente: 0,001 - 16,00APotenza: 0,1 - 3680W; 0-9999kWh
Precisione di misurazione	Tensione: ± 0,5%Corrente: ± 2%Potenza: ±2%
Temperatura ambiente 0-40°C

3. Messa in servizio

Quando utilizza l'apparecchio per la prima volta, verifichi l'integrità del prodotto e dei suoi componenti, nonché il suo funzionamento. Estragga il prodotto dalla confezione e rimuova tutto il materiale di imballaggio.

Colleghi l'apparecchio elettrico al contatore il cui consumo energetico deve essere registrato. Quindi colleghi il contatore dei costi energetici a una presa con messa a terra installata correttamente.

Il dispositivo è ora pronto per il funzionamento.

Se la potenza è superiore o uguale a 0,5 W, il display dell'ora inizia a registrare, poi lampeggia ‘:’, le prime due cifre indicano le ore e le ultime due i minuti. Quando il display dell'ora raggiunge le 24 ore, il numero di giorni viene automaticamente aumentato di 1 e l'ora inizia a 0.

Se il dispositivo non è in uso, la retroilluminazione si spegne dopo 30 secondi.

3.1 Azzeramento del dispositivo

Se appare un display insolito o i pulsanti non rispondono, il dispositivo può essere resettato. Per farlo, prema il pulsante RESET.

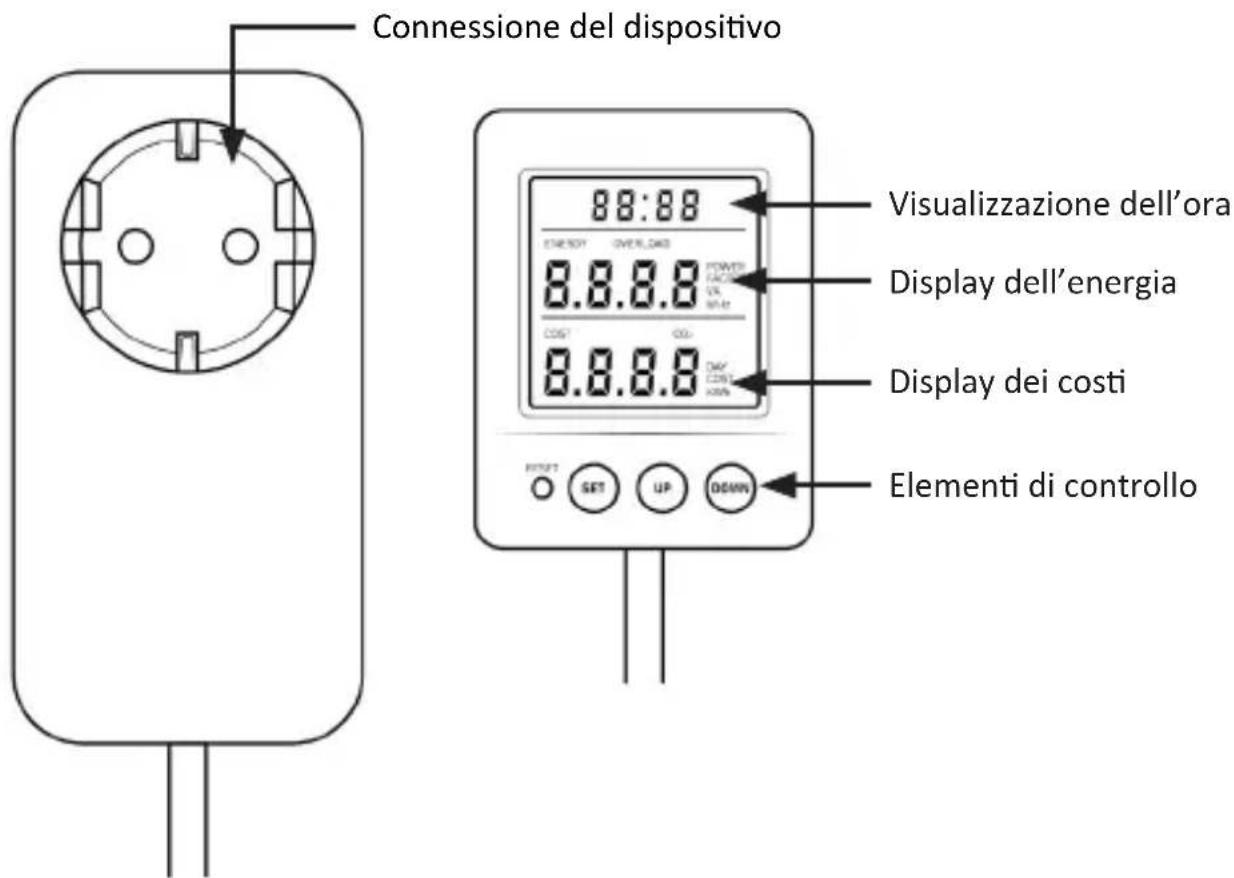

4. Display e controlli

Connessione del dispositivo 88:88 ECONUT OVERLOAD 8.8.8.8 POWER FACE VL M-H COST CO- 8.8.8.8 DAV COST KON Visualizzazione dell'ora Display dell'energia Display dei costi ELEMENTI di controllo

Indicazione del display Valore visualizzato
V tensione elettrica
A corrente
Hz frequenza
POWER FACTOR fattore di potenza
OVERLOAD Limite di sovraccarico
W Potenza erogata
KW/h Chilowattora
COST/kWh Prezzo per chilowattora
CO2 Emissioni di CO2
Day	Tempo (in giorni) in cui è stata consumata energia; il valore è aumentato di 1 se la misurazione ha contato 24 ore.

4.1 Visualizzazione dell'ora

Il display dell'ora mostra la durata del consumo di elettricità. Si consiglia di notare i seguenti punti:

• Il consumo di energia del dispositivo collegato deve essere di almeno 0,5 W affinché la misurazione del tempo continui.
• Il conteggio ricomincia dopo 24 ore. In questo caso, il valore „Giorno“ sul display COST aumenta di 1.
• Il display visualizza „0:00“. Le cifre prima dei due punti indicano i minuti, quelle dopo i due punti indicano i secondi. Dopo 60 minuti, viene visualizzato nuovamente „0:00“, con le cifre prima dei due punti che indicano le ore e quelle dopo i due punti che indicano i minuti.

4.2 Passare attraverso gli annunci pubblicitari

Dopo aver collegato la spina, l'intero display appare per circa 1 secondo. Poi l'apparecchio si commuta automaticamente.

Il display mostra la potenza nella visualizzazione dell'energia. Prema il pulsante "SU" per passare da una modalità all'altra. I dati vengono visualizzati come segue:

Potenza → Tensione → Corrente → Frequenza → Fattore di potenza → Potenza Il display mostra i costi totali nella terza riga. Prema “GIÙ” per visualizzare i dati seguenti:

Consumo di energia → Costi → Emissioni di CO2 → Tempo totale GIORNO (giorni) → Costi per KWh

6. Inserire il prezzo dell'energia

1. Prema il pulsante „SET“ per 3 secondi per accedere all'impostazione dei costi dell'elettricità KWh. Il display visualizza „COSTO/KWh“ e il valore impostato (ad esempio, 25,50 KWh).

25.50 RESET SET UP DOWN

1. Impostare il primo numero usando i pulsanti „SU“ o „GIÙ“ e confermare con il pulsante „SET“ per selezionare il numero successivo.
2. Impostare nuovamente il secondo numero utilizzando i pulsanti „SU“ o „GIÙ“.
3. Ripeta il processo fino a quando non avrà impostato i dati desiderati.
4. Tenga premuto il pulsante „SET“ per terminare l'impostazione; in alternativa, può attendere circa 10 secondi. Il dispositivo torna automaticamente alla modalità normale.

6.1 Limite di sovraccarico

Nota: il misuratore del costo dell'energia è progettato per una potenza massima di 3680 watt. Non imposti il limite di sovraccarico oltre questo valore e non colleghi alcun dispositivo il cui valore di consumo energetico superi i 3680 watt.

Se il consumo di energia supera il limite di sovraccarico, questo viene segnalato da un „OVERLOAD“ lampeggiante sul display di sovraccarico.

7. Dichiarazione di garanzia

Il produttore concede una garanzia di 2 anni su questo prodotto per quanto riguarda la lavorazione e i materiali. Le riparazioni in garanzia possono essere effettuate solo da un centro di assistenza clienti autorizzato. La ricevuta di vendita originale deve essere allegata come prova.

Sono esclusi da questa garanzia: la normale usura, le modifiche, le rielaborazioni, i danni dovuti a negligenza, influenze esterne, aree di applicazione per le quali il prodotto non è stato progettato, o prodotti completamente o parzialmente smontati.

8. Istruzioni importanti per l'uso

• Il dispositivo è adatto solo per l'uso interno.
  • Non inserisca una spina dopo l'altra.
• Disattivare l'alimentazione solo quando la spina è scollegata.
• Utilizzi l'apparecchio solo quando è asciutto.
• La potenza elettrica massima specificata non deve essere superata.
• Non ci sono requisiti speciali di ventilazione per questo prodotto. Per motivi di sicurezza, deve assicurarsi che il prodotto non sia coperto o collegato direttamente durante l'uso.

- Non colleghi un dispositivo il cui carico supera i 16 A. Si assicuri sempre che la spina di un apparecchio sia inserita completamente nella presa del contatore. Se il misuratore deve essere pulito, lo scolleghi dall'alimentazione e lo pulisca con un panno asciutto.

9. Istruzioni di sicurezza ed esclusione di responsabilità

Non cerchi mai di aprire l'apparecchio per effettuare riparazioni o modifiche. Eviti il contatto con la tensione di rete. Non metta in cortocircuito il prodotto. Il dispositivo non è impermeabile, la preghiamo di utilizzarlo solo in condizioni di asciutto. Lo protegga da umidità elevata, acqua e neve. Tenga il dispositivo lontano dalle alte temperature. Non esponga il dispositivo a sbalzi di temperatura o a forti vibrazioni, poiché ciò potrebbe danneggiare le parti elettroniche. Controlli che il dispositivo non sia danneggiato prima dell'uso. L'apparecchio non deve essere utilizzato se è stato urtato o danneggiato in altro modo. Si attenga alle normative e alle restrizioni nazionali. Non utilizzi il dispositivo per scopi diversi da quelli descritti nelle istruzioni. Questo prodotto non è un giocattolo. Lo tenga lontano dalla portata dei bambini o delle persone con problemi mentali. Qualsiasi riparazione o modifica all'apparecchio che non sia stata effettuata dal fornitore originale invaliderà la garanzia o la protezione. L'apparecchio può essere utilizzato solo da persone che hanno letto e compreso queste istruzioni. Le specifiche dell'apparecchio possono cambiare senza preavviso.

10. Istruzioni per lo smaltimento

Secondo la Direttiva europea WEEE, i dispositivi elettrici ed elettronici non possono essere smaltiti con i rifiuti domestici. I loro componenti devono essere riciclati o smaltiti separatamente, in quanto i componenti tossici e pericolosi possono causare danni duraturi all'ambiente se smaltiti in modo non corretto. In qualità di consumatore, è obbligato, ai sensi della Legge sulle Apparecchiature Elettriche ed Elettroniche (ElektroG), a restituire gratuitamente le apparecchiature elettriche ed elettroniche al termine del loro ciclo di vita al produttore, al punto vendita o ai centri di raccolta pubblici istituiti a tale scopo. I dettagli sono regolati dalle

rispettive leggi statali. Il simbolo sul prodotto, sulle istruzioni per l'uso e/o sulla confezione fa riferimento a queste normative. Separando, riciclando e smaltendo i vecchi elettrodomestici in questo modo, lei dà un contributo importante alla protezione dell'ambiente.

Direttiva RAEE 2012/19/UE Numero di registro RAEE: DE 67896761

Con la presente, WD Plus GmbH dichiara che il dispositivo 307001 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva. Una dichiarazione di conformità completa è disponibile all'indirizzo WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover, Germania
