BEDIENUNGSANLEITUNG 307001 Bearware

BEDIENUNGSANLEITUNG / MANUAL

POWER COST MONITOR

Mod.-Nr.: 307001

Table of contents

1. Deutsch .... 3
2. English....10
3. Français 17
4. Italiano 25
5. Español....32

https://model.ganzeinfach.de/307001

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesem Produkt finden Sie auf unserer Homepage.

Vielen Dank, dass Sie sich für ein Produkt von Bearware entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Bedienungsanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Energiekostenmessgerät
• Bedienungsanleitung

2. Technische Daten

Elektrische Spannung 230 V AC; 50 Hz
Maximale Stromstärke 16 A
Maximale Leistung 3680 W
Standby-Verbrauch <0,5W
Messbereiche	Spannung: 200,0 - 255,5V ACStrom: 0,001 - 16,00ALeistung: 0,1 - 3680W ; 0-9999kWh
Genauigkeit	Spannung: ± 0,5%Strom: ± 2%Leistung: ±2%
Umgebungstemperatur 0-40°C

3. Inbetriebnahme

Kontrollieren Sie bei Erstinbetriebnahme des Gerätes nochmals die Unversehrtheit des Produkts bzw. der Bauteile sowie die Funktion. Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial.

Schließen Sie das elektrischen Gerät an das Messgerät an, dessen Energieverbrauch aufgezeichnet werden soll. Stecken Sie das Energiekostenmessgerät anschließend in eine vorschriftsmäßig installierte Schutzkontaktsteckdose.

Das Gerät ist nun betriebsbereit.

Wenn die Leistung größer oder gleich 0,5 W ist, beginnt die Zeitanzeige mit der Aufzeichnung, dann blinkt ‘:’, die ersten beiden Ziffern zeigen Stunden und die letzten beiden Ziffern zeigen Minuten an. Wenn die Zeitanzeige 24 Stunden erreicht, wird automatisch die Anzahl der Tage um 1 erhöht und die Stunde beginnt bei 0.

Wenn das Gerät nicht benutzt wird, schaltet sich die Hintergrundbeleuchtung nach 30 Sekunden ab.

3.1 Gerät zurücksetzen

Wenn eine ungewöhnliche Anzeige erscheint oder die Tasten keine Reaktion zeigen, kann das Gerät zurückgesetzt werden. Drücken Sie dazu die RESET-Taste.

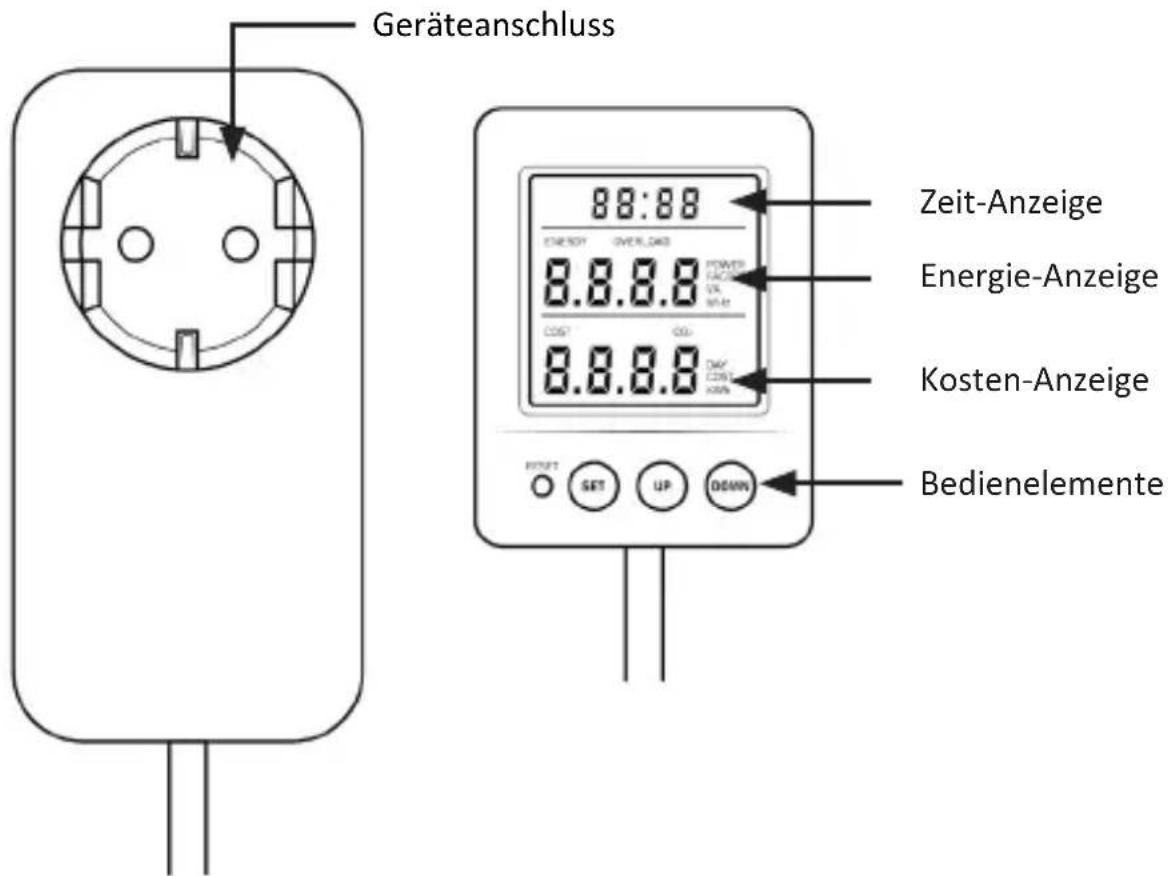

4. Anzeigen und Bedienelemente

Geräteanschluss 88:88 ZEIT-Anzeige ENERGY OVERLOAD 8.8.8.8 Energie-Anzeige 70W FAC UK 91-82 CDST OU 8.8.8.8 DAV CDN KON Kosten-Anzeige BEDienelemente

Display-Anzeige Dargestellter Wert
V elektrische Spannung
A Stromstärke
Hz Frequenz
POWER FACTOR Leistungsfaktor
OVERLOAD Überlastungsgrenze
W Leistung
KW/h Kilowattstunden
COST/kWh Preis pro	Kilowattstunde
CO2 CO2-Emissionen
Day	Zeit (in Tagen), in der Energie verbraucht wurde; der Wert wird um 1 erhöht, wenn die Messung 24 Stunden gezählt hat

4.1 Zeit-Anzeige

Die Zeit-Anzeige stellt die Dauer dar, in welcher Strom verbraucht wurde. Folgende Punkte sind zu beachten:

• Der Stromverbrauch des angeschlossenen Gerätes muss mindestens 0,5 W betragen, damit die Zeitmessung fortgesetzt wird.
• Nach 24 Stunden beginnt die Zählung von vorne. Der Wert "Day" der COST-Anzeige wird in diesem Fall um 1 erhöht.
• Die Anzeige zeigt "0:00". Die Ziffern vor dem Doppelpunkt zeigen die Minuten, die dahinter die Sekunden. Nach 60 Minuten wird wieder "0:00" angezeigt, wobei die Ziffern vor dem Doppelpunkt die Stunden und die dahinter die Minuten zeigen.

4.2 Anzeigen durchschalten

Nach dem Einstecken erscheint das gesamte Display für ca. 1 Sekunde.

Anschließend schaltet das Gerät automatisch um.

Das Display zeigt in der Energie-Anzeige die Leistung an. Drücken Sie die "UP"-Taste, um zwischen den Modi zu wechseln. Die Daten werden wie folgt angezeigt: Leistung → Spannung → Strom → Frequenz → Leistungsfaktor → Leistung

Das Display zeigt in der dritten Zeile die Gesamtkosten an. Drücken Sie "DOWN", um die folgenden Daten anzuzeigen:

Stromverbrauch → Kosten → CO2-Emissionen → Gesamte Zeit DAY (Tage) → Kosten pro KWh

6. Eingabe des Energiepreises

1. Drücken Sie 3 Sekunden lang auf die „SET“-Taste, um zu der Einstellung der Stromkosten KWh zu gelangen. Im Display erscheint die Anzeige „COST/KWh“ und der eingestellte Wert (z.B. 25.50 KWh).

25.50 RESET SET UP DOWN

1. Stellen Sie die erste Zahl mit den Tasten „UP“ oder „DOWN“ ein und bestätigen Sie mit der „SET“-Taste, um die nächste Zahl auszuwählen.
2. Stellen Sie die zweite Zahl erneut mit den Tasten „UP“ oder „DOWN“ ein.
3. Wiederholen Sie den Vorgang, bis Sie die gewünschten Daten eingestellt haben.
4. Drücken und halten Sie die „SET“-Taste, um die Einstellung zu beenden. Alternativ können Sie etwa 10 Sekunden warten. Das Gerät kehrt automatisch in den normalen Modus zurück.

6.1 Überlastungsgrenze

Hinweis: Das Energiekostenmessgerät ist für eine maximale Leistung von 3680 Watt ausgelegt. Setzen Sie die Überlastungsgrenze nicht über diesen Wert und schließen Sie keine Geräte an, deren Energieverbrauchswert 3680 Watt übersteigt.

Sollte der Energieverbrauch die Überlastungsgrenze überschreiten, wird dies durch ein Blinken von "OVERLOAD" in der Überlastungs-Anzeige signalisiert.

7. Garantieerklärung

Der Hersteller gewährt auf dieses Produkt eine Garantie von 2 Jahren bezüglich Verarbeitung und Material. Garantiereperaturen dürfen ausschließlich von einem autorisierten Kundendienst durchgeführt werdem. Als Nachweis ist der Original-Verkaufsbeleg beizufügen.

Ausgeschlossen von dieser Garantie sind: normaler Verschleiß, Veränderungen, Überarbeitungen, Beschädigungen aufgrund von Unachtsamkeit, Fremdeinwirkung, Anwendungsbereiche, für die das Produkt nicht ausgelegt ist, oder komplett oder teilweise demontierte Produkte.

8. Wichtige Nutzungshinweise

• Das Gerät ist nur für den Inneneinsatz geeignet.
• Bitte nicht hintereinander stecken.
• Spannungsfrei nur bei gezogenem Stecker.
• Nutzen Sie das Gerät bitte nur im trockenen Zustand.
  • Die angegebene maximale elektrische Leistung darf nicht überschritten werden.
• Es existiert keine spezielle Ventilationsanforderung für dieses Produkt. Aus Sicherheitsgründen müssen Sie sicherstellen, dass das Produkt nicht während der Nutzung verdeckt oder direkt zugestellt ist

- Schließen Sie kein Gerät an, dessen Last 16 A überschreitet. Achten Sie immer darauf, dass der Stecker eines Geräts vollständig in die Steckdose des Zählers eingesteckt ist. Wenn der Zähler gereinigt werden muss, trennen Sie ihn vom Stromnetz und wischen Sie diesen mit einem trockenen Tuch ab.

9. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern. Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

10. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig

schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 307001 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
