BEDIENUNGSANLEITUNG 306609 Bearware

BEDIENUNGSANLEITUNG / MANUAL

WIRELESS DOORBELL

Mod.-Nr.: 306609

https://model.ganzeinfach.de/306609

GER: Aktuelle Treiber, Bedienungsanleitungen und sonstige relevante Dokumente zu diesem Produkt finden Sie auf unserer Homepage.

Vielen Dank, dass Sie sich für ein Produkt von BEARWARE entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• Klingel-Sender (inkl. CR2016 Batterien)
- Klingel-Empfänger
- Bedienungsanleitung

2. Technische Daten

Frequenzbereich 433,05 MHz - 434,79 MHz
max. Sendeleistung (e.i.r.p) 4,36 dBm
Reichweite bis zu 30 m (ohne Hindernisse)
Stromversorgung	Sender: 2x CR2016Empfänger: 230V 50Hz
Features	zahlreiche Klingeltönevariable Lautstärke

3. Zusätzliche Informationen zu diesem Produkt

• Der gelieferte Sender ist mit dem Empfänger gepaart und auf den Standardklingelton eingestellt. Falls die Geräte nicht gepaart sind, lesen Sie bitte das Kapitel "Pairing", um den Sender mit dem Empfänger zu koppeln und Ihren gewünschten Klingelton einzustellen.
• Es ist nicht empfohlen, den Sender auf Metalloberflächen zu montieren, da das Material die Funksignale zwischen dem Sender und dem Empfänger blockieren kann. Wenn dies jedoch die einzige Möglichkeit ist, empfehlen wir Ihnen, das mitgelieferte Klebepad zu verwenden, anstatt die mitgelieferten Schrauben zu benutzen.
• Die Betriebsreichweite verringert sich, wenn die Batterie im Sender einen niedrige Spannung aufweist.
• Es ist nicht ratsam, den Sender direkt im Freien ohne Schutz zu montieren, da dies die Alterung des Kunststoffs beschleunigen könnte.

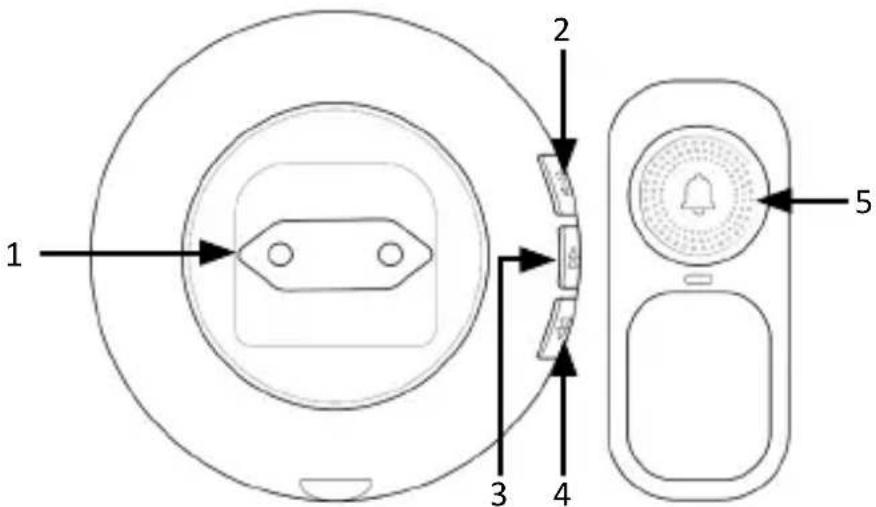

4. Produkt-Details

1 2 3 4 5

Nummer Beschreibung
1 Netzanschluss
2 Lautstärke-Taste
3 “Vorwärts”-Taste
4 “Zurück”-Taste
5 Klingel-Taste

5. Inbetriebnahme

Entnehmen Sie den Klingel-Sender und den Empfänger aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial.

Stecken Sie den Klingel-Empfänger in eine gewünschte und ordnungsgemäß angeschlossene 230V Steckdose.

Das Gerät ist im Anschluss betriebsbereit.

4 Deutsch

6. Batteriewechsel

Öffnen Sie das Batteriefach an der Rückseite des Klingel-Senders, indem Sie die beiden Schrauben lösen und die Abdeckung abnehmen.

Entnehmen Sie die Platine und drehen Sie diese um. Anschließend entnehmen Sie die Batterien aus dem Batteriefach und tauschen diese gegen 2 neue CR2016 Batterien aus. Achten Sie hierbei auf die korrekte Polung der Kontakte. Die Polung wird auf dem Batteriefach angezeigt.

Legen Sie die Platine wieder ein und schrauben Sie die Abdeckung des Senders wieder fest.

7. Einstellung des Klingeltons und der Lautstärke

Lautstärkeregelung: Drücken Sie die Lautstärke-Taste am Empfänger, um zwischen hoher und niedriger Lautstärke umzuschalten.

Klingelton einstellen:

1. Drücken Sie die Vorwärts- oder Rückwärtstaste, um Ihren Lieblingsklingelton auszuwählen. Der Empfänger spielt den ausgewählten Klingelton.

2. Bitte befolgen Sie die im Kapitel 8 „Pairing“ beschriebenen Einstellungen, um den neuen Klingelton zu synchronisieren. Der neue Klingelton wird für den zuletzt synchronisierten Sender eingestellt.

8. Pairing

1. Bitte wählen Sie vor dem Koppeln Ihren Lieblingsklingelton aus.
2. Halten Sie die Lautstärke-Taste 5 Sekunden lang gedrückt, bis ein "Dingdong" zu hören ist und die LED-Anzeige zu blinken beginnt.
3. Drücken Sie auf die „Klingel“-Taste des Senders, um ein Signal an den Empfänger zu senden
4. Das Gerät wird anschließend mit dem neuen Klingelton gekoppelt.

Hinweis:

• Der Kopplungsmodus wird automatisch beendet, nachdem die Kopplung abgeschlossen ist.
• Der Pairing-Modus dauert nur 5 Sekunden.

9. Installation

Wichtig: Testen Sie vor der Installation die Reichweite der Türklingel.

Schließen Sie den Empfänger einfach an eine 230V Steckdose im gewünschten Raum an.

Sender-Installationsmethode 1: Doppelseitiges Klebeband (bevorzugte Installationsmethode)

1. Nachdem Sie eine geeignete Stelle gefunden haben, reinigen Sie bitte die flache Stelle, an der Sie den Sender anbringen möchten.
2. Reißen Sie eine Seite des doppelseitigen Klebebandes ab und kleben Sie es auf die Unterseite der Befestigungshilfe. Reißen Sie die andere Seite ab und drücken Sie den Sender für ca. 10 Sekunden an die Wand.

Sender-Installationsmethode 2: Schrauben/Verankerungen (optionale Installationsmethode)

Bereiten Sie vor der Installation eine Bohrmaschine, einen Kreuzschlitzschraubendreher und einen Schlitzschraubendreher vor.

1. Machen Sie zwei Markierungen an der Stelle, an der sich zwei Befestigungslöcher befinden.
2. Bohren Sie zwei Löcher an den markierten Stellen und setzen Sie dann die 2 mitgelieferten Dübel ein.
3. Schrauben Sie den Sockel des Senders an.
4. Befestigen Sie den Sender an dem Sockel.

10. Gerät zurücksetzen

Drücken Sie die "Vorwärts"-Taste für 5 Sekunden, um den Empfänger auf die Standardeinstellungen zurückzusetzen. Wenn der Empfänger einen Signalton von sich gibt und die LED blinkt, bedeutet dies, dass das Zurücksetzen erfolgreich war und die Standardeinstellungen wiederhergestellt sind.

6 Deutsch

11. Fehlerbehebung

Der Empfänger gibt keinen Ton von sich

• Überprüfen Sie die Batterie des Senders und tauschen Sie diese gegebenenfalls aus.
• Der Empfänger könnte sich außerhalb der Reichweite des Senders befinden.
• Der Empfänger ist möglicherweise nicht richtig gekoppelt.
• Stellen Sie sicher, dass der Lautstärkeregler nicht auf der Mindeststufe steht.

Die Reichweite ist reduziert

• Metallstrukturen, einschließlich PVC-Türrahmen, können die Reichweite des Produkts verringern. Vermeiden Sie es, den Sender oder den Empfänger an oder in der Nähe von Metallstrukturen zu montieren.
• Andere Geräte können Funkstörungen verursachen, die Ihre Türklingel beeinträchtigen.
• Wände und Decken zwischen dem Sender und dem Empfänger verringern die Reichweite.
• Schwache Batterien verringern die Reichweite. Ersetzen Sie die Batterien ca. alle 12-18 Monate.

12. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht wasserdicht, bitte verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Hinweis: Dies betrifft nicht den Taster, dieser hat die Schutzart IP44!

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind.

Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

13. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

14. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf Folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie 2012/19/EU WEEE Register-Nr: DE 94495668

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 306609 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover

Wohlenbergstr. 16 · 30179 Hannover, DE

V1.1
