MANUAL DE USUARIO 304287 Brandson

Gracias por escoger un producto de Brandson. Para que pueda disfrutar de su adquisición, le rogamos que lea atentamente las siguientes instrucciones de uso. Antes de ponerlo en marcha, compruebe que el producto suministrado no presenta defectos ni daños.

Observaciones importantes de seguridad para este producto

Láser

• Al operar dispositivos láser, se debe tener siempre cuidado para controlar el rayo láser del aparato de tal manera que ninguna persona se encuentre en el área de proyección. Preste atención a que ningún rayo reflejado llegue al área en el que se encuentren las personas.
• Antes de utilizar este aparato, infórmese sobre las disposiciones legales y las precauciones para la operación de un dispositivo láser de estas características.
• No mire directamente al rayo láser en ningún caso y no lo dirija hacia personas ni animales. ¡Un rayo láser de ese tipo puede causar lesiones oculares!
• Cierre los ojos de inmediato y retire la cabeza de la trayectoria del rayo láser en cuanto este entre en contacto con sus ojos.
• No dirija nunca el rayo láser hacia espejos ni otras superficies reflectantes. ¡Los rayos incontrolados pueden alcanzar a personas o animales!
• No está permitido realizar modificaciones (cambios) en el dispositivo láser.
• Las instrucciones de uso deben conservarse y entregarse junto con el aparato en caso de transferirse este a terceros.
• Este producto está equipado con un láser de categoría 2.

1. Volumen de suministro

• Telémetro láser
  • Cable de carga microUSB

• Instrucciones de uso

• Datos técnicos

Batería Batería de iones de litio de 400	mAh
Rango de medición 0,20 m - 40 m
Cinta métrica 0-5 m
Precisión ± 3 mm
Categoría láser II
Tipo de láser 620-690 nm,<1 mw
Temperatura de funcionamiento de 0 °C a 40 °C
Temperatura de almacenamiento de -20 °C a 60 °C
Propiedades • 3 funciones de medición	• Iluminación de fondo• 3 unidades (pies, pulgadas, metros)

1. Detalles del producto


1 2 3 4 max +88.8.88 ftim min +88.8.88 ftim 5 6 7 8 9

1 Potencia de la señal / punto de referencia

2 Medición estándar

3 Zona de asistencia

4 Zona de visualización principal

5 Nivel de la batería

6 Zona de visualización principal

7 Función de Pitágoras

8 Función de volumen / superficie

9 Unidad de medición

4. Funciones de los botones

Encender / medir	Botón «ON/OFF» ( ón
Cambio de modo	Botón «Modo» (
Cambio de unidad / punto de referencia	Botón «Unidad» (
Borrar / apagar	Botón «Eliminar» (

5. Puesta en marcha

Saque el aparato del embalaje y retire todo el material de embalaje. Conecte el cable USB suministrado a una fuente de alimentación CC de 5 V (por ejemplo, el cargador de un teléfono móvil) y al conector de carga en la parte inferior del medidor de distancia. Cargue el aparato por completo antes de utilizarlo. El indicador de batería (5) en la pantalla muestra el nivel de carga actual de la batería. Antes de la primera puesta en marcha, controle que los componentes del aparato estén intactos y que funcionen correctamente.

6. Manejo/realizar mediciones

Encender: Pulse el botón «ON/OFF» ( ) durante 1 segundo para encender el aparato si está apagado. Si no se realiza ninguna acción en 30 segundos, el láser se apaga de forma automática.

Apagar: Pulse y mantenga pulsado el botón «ON/OFF» ( ) durante 2 segundos para apagar el aparato. Se apaga automáticamente después de 3 minutos de inactividad.

Encender láser/realizar mediciones: Con el aparato encendido, pulse una vez

brevemente el botón «ON/OFF» (J) Se activará el rayo láser. Pulse el botón una segunda vez para realizar la medición. El láser se apaga de forma automática después de finalizar la medición. Pulsar de forma prolongada el botón activa el modo de medición continua.

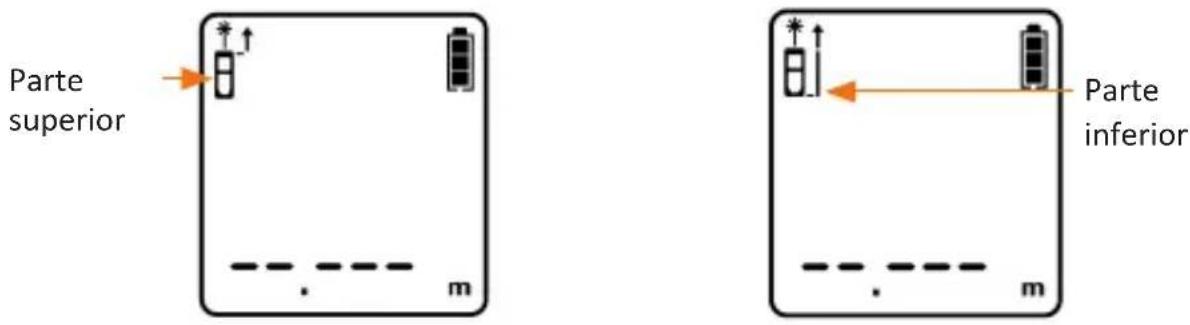

6.1 Referencia para la medición

Con el aparato encendido, pulse el botón «Cambiar unidad / punto de referencia»

( ) brevemente para cambiar el punto de referencia. Al reiniciar el aparato se restablece la configuración estándar.

- Parte superior del aparato: La marca de fecha se encuentra arriba en el instrumento, la distancia medida no abarca la longitud del aparato.

- Parte inferior del aparato: La marca de fecha se encuentra abajo en el instrumento, la distancia medida abarca la longitud del aparato.

Parte superior . . m . . m Parte inferior

7. Medición individual / medición continua

Medición individual

En la pantalla de inicio, pulse el botón «ON/OFF» ( ) para encender el láser y dirija este al objetivo que desea medir. Pulse de nuevo el botón brevemente para realizar una medición individual y el resultado de la medición se mostrará de inmediato en la pantalla.

Medición continua

Pulse y mantenga pulsado el botón «ON/OFF (i) en el modo de espera durante unos 2 segundos. La medición continua comenzará.

8. Seleccionar unidad de medición

La unidad de medición estándar del instrumento son los metros (m). Pulse el botón «Cambiar unidad / punto de referencia» ( ) de forma prolongada para cambiar entre las unidades de medición.

9. Funciones de medición

Medición de superficies
Medición de volúmenes
Medición de Pitágoras I
Medición de Pitágoras II (positivo)
Medición de Pitágoras III (negativo)

Medición de superficies

Con el aparato encendido, pulse el botón «Modo» ( ) hasta que la pantalla muestra el símbolo de medición de volumen ( )

El lado que se va a medir parpadea en la pantalla. Apunte ahora el punto deseado y pulse el botón «ON/OFF» ( ) para medir la longitud del primer lado. A continuación parpadeará el segundo lado del símbolo en forma de rectángulo. Mida ahora el segundo punto de la forma antes descrita. El aparato calcula automáticamente el rango y muestra el resultado en la pantalla. Los resultados de medición del primer y segundo lado se muestran en la zona de asistencia de la pantalla.

Medición de volúmenes

Con el aparato encendido, pulse el botón «Modo» ( ) hasta que la pantalla muestra el símbolo de medición de volumen ( ).

El lado que se va a medir parpadea en la pantalla. Apunte ahora el punto deseado y pulse el botón «ON/DIST» para medir la longitud. A continuación parpadea el segundo lado del símbolo. Mida ahora el segundo punto de la forma antes descrita. El aparato calcula automáticamente el rango y muestra el resultado en la pantalla. Los resultados de medición del primer y segundo lado se muestran en la zona de asistencia de la pantalla.

Funciones especiales (Pitágoras)

Este modo se ha concebido para calcular de forma automática el Teorema de Pitágoras. Hay tres mediciones de Pitágoras distintas. Seleccione la medición deseada y realícela a continuación.

Con el aparato encendido, pulse brevemente el botón «Modo» ( hasta que la pantalla muestre la función de Pitágoras (« », « », « »). El lado que se va a medir parpadea en la pantalla. Apunte ahora el punto deseado y pulse el botón «ON/DIST» para medir la longitud. A continuación parpadea el segundo lado del símbolo.

Mida ahora el segundo punto de la forma antes descrita. El aparato calcula automáticamente el rango y muestra el resultado en la pantalla. Los resultados de medición del primer y segundo lado se muestran en la zona de asistencia de la pantalla.

Indicación: En el modo de medición pitagórica, el lado derecho debe ser más corto que la hipotenusa, de lo contrario el aparato dará el error «D.E.».

Indicaciones para las mediciones

• Si la superficie del objeto que se va a medir es un líquido u otra sustancia transparente, es posible que la medición no sea correcta.
• Si se trata de un objeto muy reflectante, es posible que el láser se refleje y se produzcan errores en la medición.
• Si el objeto que desea medir es demasiado oscuro o muy poco reflectante, puede ser necesario incrementar el tiempo de medición.
• ¡La radiación solar afecta al alcance del aparato!

10. Indicación de errores y solución

Error Causa del error Solución de errores
B.L Pila	demasiado baja Cambie las pilas
T.L	La temperatura es demasi-do baja	Caliente un poco el aparato. Respete el rango de temperaturas de trabajo del aparato.
T.H	La temperatura es demasi-do alta	Enfríe un poco el aparato. Respete el rango de temperaturas de trabajo del aparato.
D.E	Error de datos durante la medición	Repita la medición correctamente

11. Advertencias de seguridad y exoneración de responsabilidad

No intente en ningún caso reparar o modificar el aparato por su cuenta. Evite el contacto con la red eléctrica. El aparato solo está libre de tensión cuando está desenchufado. El dispositivo no admite la operación en exteriores. Por eso, úselo solo en lugares secos. Protéjalo contra la humedad, el agua y la nieve. Manténgalo alejado de las altas temperaturas.

No lo someta a cambios de temperatura repentinos o fuertes vibraciones porque esto puede dañar las partes electrónicas. Antes del uso del dispositivo, compruebe si hay posibles daños. No debe usarse el dispositivo si ha recibido golpes o ha sido dañado de alguna forma.

Tenga en cuenta las disposiciones y limitaciones nacionales. No use el dispositivo para usos diferentes de los que ha sido creado. Este producto no es un juguete.

Consérvelo fuera del alcance de los niños o de personas con las capacidades físicas disminuidas. Cualquier reparación o cambio en el dispositivo que no haya sido llevada a cabo por el proveedor da lugar a la rescisión de los derechos de garantía. Las especificaciones del dispositivo pueden cambiarse sin que sea necesario realizar un aviso previo.

No oriente nunca este aparato hacia el sol. No utilice el aparato en ningún caso sobre una escalera. Asegúrese de encontrarse siempre sobre un suelo estable. No sumerja el aparato en agua. Para limpiarlo, utilice únicamente un paño suave seco. No utilice en ningún caso limpiadores agresivos.

12. Indicaciones de eliminación

Los dispositivos eléctricos y electrónicos no deben eliminarse con los residuos domésticos según la directiva europea WEEE. Los componentes deben reciclarse o eliminarse por separado porque una eliminación indebida de las piezas tóxicas y peligrosas puede dañar de forma significativa el medio ambiente.

Como usuario, está obligado por la ley de dispositivos eléctricos y electrónicos a re- enviar de forma gratuita los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, al punto de venta o al punto de recogida público especificado. La legislación de cada país tiene sus propias disposiciones al respecto. El símbolo en el producto, en el manual de instrucciones o en el embalaje indica estas determi-

naciones. Gracias a este tipo de separación de los materiales, aprovechamiento y eliminación de dispositivos antiguos se realiza una aportación importante al medio ambiente.

13. Indicaciones sobre la eliminación de las pilas

En lo que respecta a la distribución de las pilas o el suministro de dispositivos con pilas, el proveedor está obligado a informar al cliente de lo siguiente:

En calidad de usuario final, el cliente está legalmente obligado a devolver las pilas usadas. Puede reenviar las pilas usadas que el proveedor haya suministrado como pilas nuevas en sus productos gratuitamente al almacén de envío (dirección de envío). Los símbolos mostrados en la pilas tienen los siguientes significados: Pb = La pila contiene más de un 0,004 % de su peso en plomo, Cd = La pila contiene más de un 0,002 % de su peso en Cadmio, Hg = La pila contiene más de un 0,0005 % de su peso en mercurio.

El símbolo del contenedor tachado significa que no debe arrojarse la pila a la basura doméstica.

Directiva WEEE: 2012/19/UE Número de registro WEEE: DE 67896761

La empresa WD Plus GmbH declara por la presente que el aparato 304287/20200108NB131 satisface los requisitos esenciales y el resto de disposiciones pertinentes. Solicite una declaración de conformidad completa en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover (Alemania)
