BEDIENUNGSANLEITUNG 304287 Brandson

Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie lange Freude mit Ihrem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Bedienungsanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

Wichtige Sicherheitshinweise für dieses Produkt

Laser

• Beim Betrieb von Lasereinrichtungen ist darauf zu achten, dass der Laserstrahl des Gerätes so geführt wird, dass sich keine Personen im Projektionsbereich befinden. Achten Sie darauf, dass keine reflektierten Strahlen in den Aufenthaltsbereich von Personen gelangen.
• Informieren Sie sich, bevor Sie dieses Gerät benutzen, über die gesetzlichen Bestimmungen und Vorsichtsmaßnahmen für den Betrieb eines derartigen Lasergerätes.
• Blicken Sie auf keinen Fall in den Laserstrahl und richten Sie diesen nie auf Personen oder Tiere. Eine derartige Laserstrahlung kann zu Augenverletzungen führen!
• Sobald Laserstrahlung auf das Auge trifft, sind die Augen unverzüglich zu schließen und der Kopf muss in diesem Fall sofort aus dem Laserstrahl bewegt werden.
• Richten Sie den Laserstrahl in keinem Fall auf Spiegel oder andere reflektierende Flächen. Der unkontrollierte Strahl kann Personen oder Tiere treffen!
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
• Diese Bedienungsanleitung ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.
• Dieses Produkt ist mit einem Laser der Klasse 2 ausgestattet.

• Laser-Entfernungsmesser
- microUSB-Ladekabel
• Bedienungsanleitung

2. Technische Daten

Akku 400 mAh Li-Ion Akku
Messbereich 0,20 m - 40 m
Maßband 0-5 m
Genauigkeit ± 3 mm
Laserklasse II
Laser-Typ 620-690 nm,<1 mw
Arbeitstemperatur 0°C - 40°C
Lagertemperatur -20°C - 60°C
Features • 3 Messfunktionen (Fläche, Pythagoras, Volumen)• Hintergrundbeleuchtung• 3 verschiedene Einheiten (Fuß, Zoll, Meter)

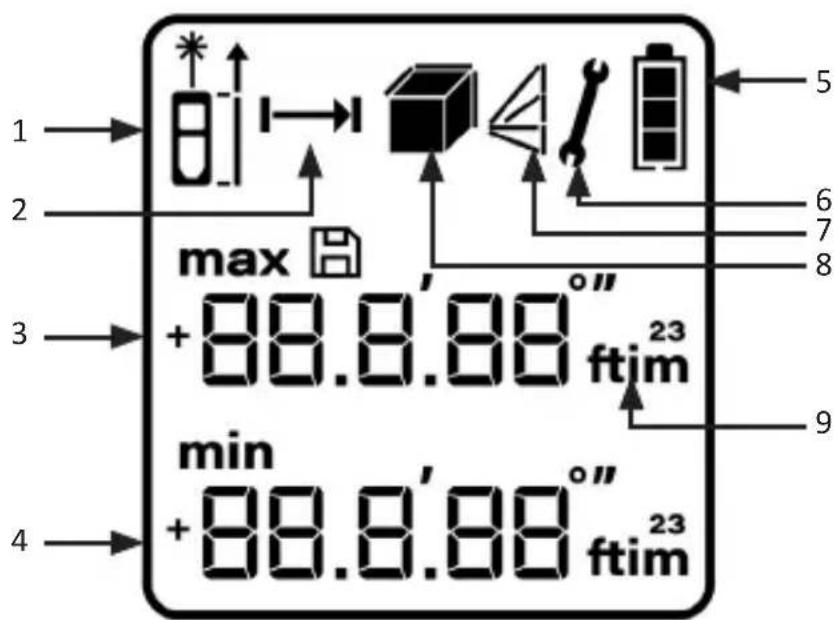

3. Produkt-Details

1 2 3 4 max +88.8.88 ftim 23 min +88.8.88 ftim 23

1 Signalstärke / Referenzpunkt

2 Standard-Messung

3 Hilfsanzeigebereich

4 Haupt-Anzeigebereich

5 Batteriestatus

6 Haupt-Anzeigebereich

7 Pythagoras-Funktion

8 Volumen / Flächen-Funktion

9 Maßeinheit

4. Tastenfunktionen

Einschalten / Messen	“ON/OFF”-Taste ( )
Moduswechsel	“Modus”-Taste ( )
Einheitenwechsel / Referenzpunkt ändern	“Unit”-Taste ( )
Clear / Ausschalten	“Clear”-Taste ( )

5. Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Schließen Sie das mitgelieferte USB-Ladekabel an ein 5V DC Netzteil (z.B. das Ladegerät Ihres Smartphones) und an den Ladeanschluss auf der Unterseite des Entfernungsmessers an. Laden Sie das Gerät vollständig auf, bevor Sie es verwenden. Die Batterieanzeige (5) auf dem Display zeigt den aktuellen Ladestand des Akkus an. Kontrollieren Sie bei Erstinbetriebnahme des Gerätes nochmals die Unversehrtheit des Produkts bzw. der Bauteile sowie die Funktion.

6. Bedienung / Messen

Einschalten: Drücken Sie die "ON/OFF"-Taste

etwa 1 Sekunde lang, um das

Gerät einzuschalten, wenn es ausgeschaltet ist. Wenn innerhalb von 30 Sekunden keine Aktion durchgeführt wird, schaltet sich der Laser automatisch ab.

Ausschalten: Drücken und halten Sie die „ON/OFF“-Taste (☐) für 2 Sekunden gedrückt, um das Gerät auszuschalten. Es schaltet sich nach 3 Minuten ohne Bedienung automatisch aus.

Laser ein/Messen: Drücken Sie im eingeschalteten Zustand einmal kurz auf die

"ON/OFF"-Taste (N) Der Laserstrahl wird eingeschaltet. Drücken Sie dann ein zweites Mal, um den Messvorgang durchzuführen. Der Laser wird nach Beendigung der Messung automatisch ausgeschaltet. Ein langer Druck auf die Taste führt zum kontinuierlichen Messmodus.

6.1 Messreferenz

Drücken Sie im eingeschalteten Zustand die "Einheitenwechsel / Referenzpunkt ändern"-Taste (1) kurz, um den Referenzpunkt umzuschalten. Beim Neustart des Geräts wird die Standardeinstellung wiederhergestellt.

• Geräteoberseite: Die Datumsmarke befindet sich oben auf dem Instrument, die gemessene Entfernung umfasst nicht die Länge des Instruments selbst.
• Geräteunterseite: Die Bezugsmarke ist die Unterseite des Instruments, die gemessene Entfernung umfasst die Länge des Instruments selbst.

Oberseite m

Unterseite m

7. Einzelmessung / Kontinuierliche Messung

Eizelmessung

Im Startzustand kurz die "ON/OFF"-Taste ( ) drücken, um den Laser einzuschalten und den Laserpunkt auf das zu messende Ziel zu richten. Erneutes kurzes Drücken löst die Einzelmessung aus, und das Messergebnis wird sofort auf dem Bildschirm angezeigt.

Kontinuierliche Messung

Drücken und halten Sie die "ON/OFF"-Taste ( [icon] ) im Standby-Modus für ca. 2 Sekunde. Die kontinuierliche Messung beginnt.

8. Maßeinheit auswählen

Die Standard eingestellte Maßeinheit des Instruments ist die Meter (m). Ein langes Drücken der "Einheitenwechsel / Referenzpunkt ändern"-Taste ( ) wechselt zwischen den Maßeinheiten.

9. Messfunktionen

Flächenmessung
Volumenmessung
Pythagoras-Messung I
Pythagoras-Messung II (plus)
Pythagoras-Messung III (minus)

Flächenmessung

Drücken Sie im eingeschaltetem Zustand kurz auf die "Modus"-Taste ( ), bis im Display das Flächenmessungs-Symbol ( ) scheint.

Die zu messende Seite blinkt im Symbol auf dem Display auf. Zielen Sie jetzt auf den gewünschten Punkt und drücken Sie die "ON/OFF"-Taste (☐), um die erste Seitenlänge zu messen. Anschließend blinkt die zweite Seite des Rechtecksymbol. Messen Sie nun den zweiten Punkt wie zuvor beschrieben. Das Gerät rechnet automatisch den Bereich aus und zeigt das Ergebnis im Display an. Die Messergebnisse von der ersten und zweiten Seitenlänge werden im Hilfsanzeigebereich angezeigt.

Volumenmessung

Drücken Sie im eingeschaltetem Zustand kurz auf die "Modus"-Taste ( ), bis im Display das Volumenmessungs-Symbol ( )erscheint.

Die zu messende Seite blinkt im Symbol auf dem Display auf. Zielen Sie jetzt auf den gewünschten Punkt und drücken Sie die „ON/DIST“-Taste, um die erste Seitenlänge zu messen. Anschließend blinkt die zweite Seite des Symbols. Messen Sie nun den zweiten Punkt wie zuvor beschrieben. Das Gerät rechnet nun automatisch den Bereich aus und zeigt das Ergebnis im Display an. Die Messergebnisse von der ersten und zweiten Seitenlänge werden im Hilfsanzeigebereich angezeigt.

Sonderfunktionen (Pythagoras)

Dieser Modus ist für die automatische Berechnung vom Satz des Pythagoras bestimmt. Es gibt drei verschiedene Pythagoras-Messungen. Wählen Sie die gewünschte Messung aus und nehmen Sie anschließend die Messung vor.

Drücken Sie bitte im eingeschaltetem Zustand kurz auf die "Modus"-Taste bis im Display die gewünschte Pythagoras-Funktion erscheint ("", "", "). Die zu messende Seite blinkt im Symbol auf dem Display auf. Zielen Sie jetzt auf den gewünschten Punkt und drücken Sie die „ON/DIST“-Taste, um die erste Seitenlänge zu messen. Anschließend blinkt die zweite Seite des Symbols.

Messen Sie nun den zweiten Punkt wie zuvor beschrieben. Das Gerät rechnet automatisch den Bereich aus und zeigt das Ergebnis im Display an. Die Messergebnisse von der ersten und zweiten Seitenlänge werden im Hilfsanzeigebereich angezeigt.

Hinweis: Im pythagoreischen Messmodus muss die rechte Seite kürzer als die Hypotenuse sein, sonst gibt das Gerät eine Fehlermeldung "D.E." aus.

Hinweise für Messungen

• Sollte die Oberfläche des zu messenden Objektes eine Flüssigkeit oder eine klare, transparente Substanz sein, kann es möglich sein, dass die Messung Fehler aufweist.
• Wenn das zu messende Objekt sehr stark reflektiert, kann der Laser ebenso reflektiert werden und Fehler könnten bei der Messung auftreten.
• Wenn das zu messende Objekt sehr dunkel ist, oder sehr wenig reflektiert, kann die benötigte Messzeit erhöht werden.
  • Die Sonneneinstrahlung beeinträchtigt die Reichweite des Gerätes!

10. Fehleranzeige und Behebung

Error	Fehlerursache Fehlerbehebung
B.L Batteriekapazität zu niedrig Wechseln Sie die Batterien
T.L Die Temperatur ist zu niedrig		Wärmen Sie das Gerät etwas auf. Beachten Sie immer den zugelassene Arbeitstemperaturbereich des Gerätes
T.H Die Temperatur ist zu hoch		Kühlen Sie das Gerät etwas ab. Beachten Sie stets den zugelassene Arbeitstemperaturbereich des Gerätes
D.E Datenfehler bei der Messung		Führen Sie die Messung erneut und korrekt durch

11. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie eigenständig Reparaturen oder Umbauten an dem Gerät vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerät ist nur bei gezogenem Stecker spannungsfrei. Das Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie sie daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist.

Beachten Sie bitte auch die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug.

Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

Zielen Sie in keinem Fall mit diesem Gerät in die Sonne. Verwenden Sie dieses Gerät in keinem Fall auf einer Leiter. Stellen Sie sicher, dass Sie stets auf einem festen Untergrund stehen. Tauchen Sie das Gerät nicht in Wasser. Benutzen Sie zur Reinigung ausschließlich ein weiches trockenes Tuch. Verwenden Sie in keinem Fall aggressive Reinigungsmittel.

12. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinienichtmitdem Hausmüllentsorgtwerden. Deren Bestandteilemüssen

getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

13. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen:

Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflich tet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbie ters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 304287/20200108NB131 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
