BEDIENUNGSANLEITUNG 302316 Brandson
Mod.-Nr.: 302316/20170901DG030
Table of contents
- Deutsch .... 3
- Italiano .... 14
- Español....25
- English 36
- Français 47
Vielen Dank, dass Sie sich für ein Produkt von Brandon entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.
Wichtige Sicherheitshinweise für dieses Produkt
Laser
- Beim Betrieb von Lasereinrichtungen ist darauf zu achten, dass der Laserstrahl des Gerätes so geführt wird, dass sich keine Personen im Projektionsbereich befinden. Achten Sie darauf, dass keine reflektierten Strahlen in den Aufenthaltsbereich von Personen gelangen.
- Informieren Sie sich, bevor Sie dieses Gerät benutzen, über die gesetzlichen Bestimmungen und Vorsichtsmaßnahmen für den Betrieb eines derartigen Lasergerätes.
- Blicken Sie auf keinen Fall in den Laserstrahl und richten Sie diesen nie auf Personen oder Tiere. Eine derartige Laserstrahlung kann zu Augenverletzungen führen!
- Sobald Laserstrahlung auf das Auge trifft, sind die Augen unverzüglich zu schließen und der Kopf muss in diesem Fall sofort aus dem Laserstrahl bewegt werden.
- Richten Sie den Laserstrahl in keinem Fall auf Spiegel oder andere reflektierende Flächen. Der unkontrollierte Strahl kann Personen oder Tiere treffen!
- Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
- Diese Bedienungsanleitung ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.
- Dieses Produkt ist mit einem Laser der Klasse 2 ausgestattet.
• Laser Entfernungsmesser
- Transporttasche
• Bedienungsanleitung
2 Technische Daten
| Betriebsspannung 2x 1,5V DC AAA Batterien |
| Messbereich 0,15m - 40m | |
| Genauigkeit ± 1,5mm | |
| Laserklasse II | |
| Laser-Typ 635nm, <1mW | |
| Gespeicherte Messwerte 20 | |
| Features • Flächenmessung | • Volumenmessung• Indirekte Messung (Pythagoras)• Addieren/Subtrahieren• Min/Max Messung• Hintergrundbeleuchtung• Standby-Funktion |

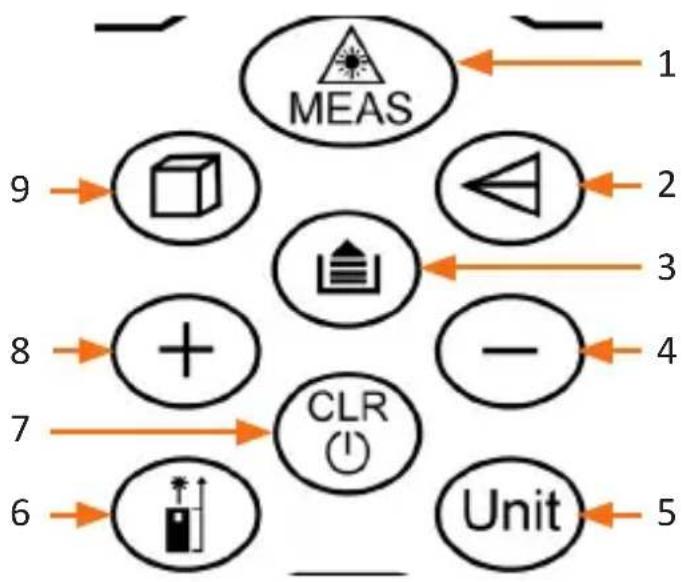

3 Produkt-Details
| 1 “MEAS”-Taste | |
| 2 “Indirekte | Messung”-Taste |
| 3 “Memory” | -Taste |
| 4 “-”-Taste | |
| 5 “UNIT”-Taste | |
| 6 “Messreferenz”-Taste | |
| 7 “Clear/Power Off”-Taste | |
| 8 “+”-Taste | |
| 9 “Fläche/Volumen”-Taste | |

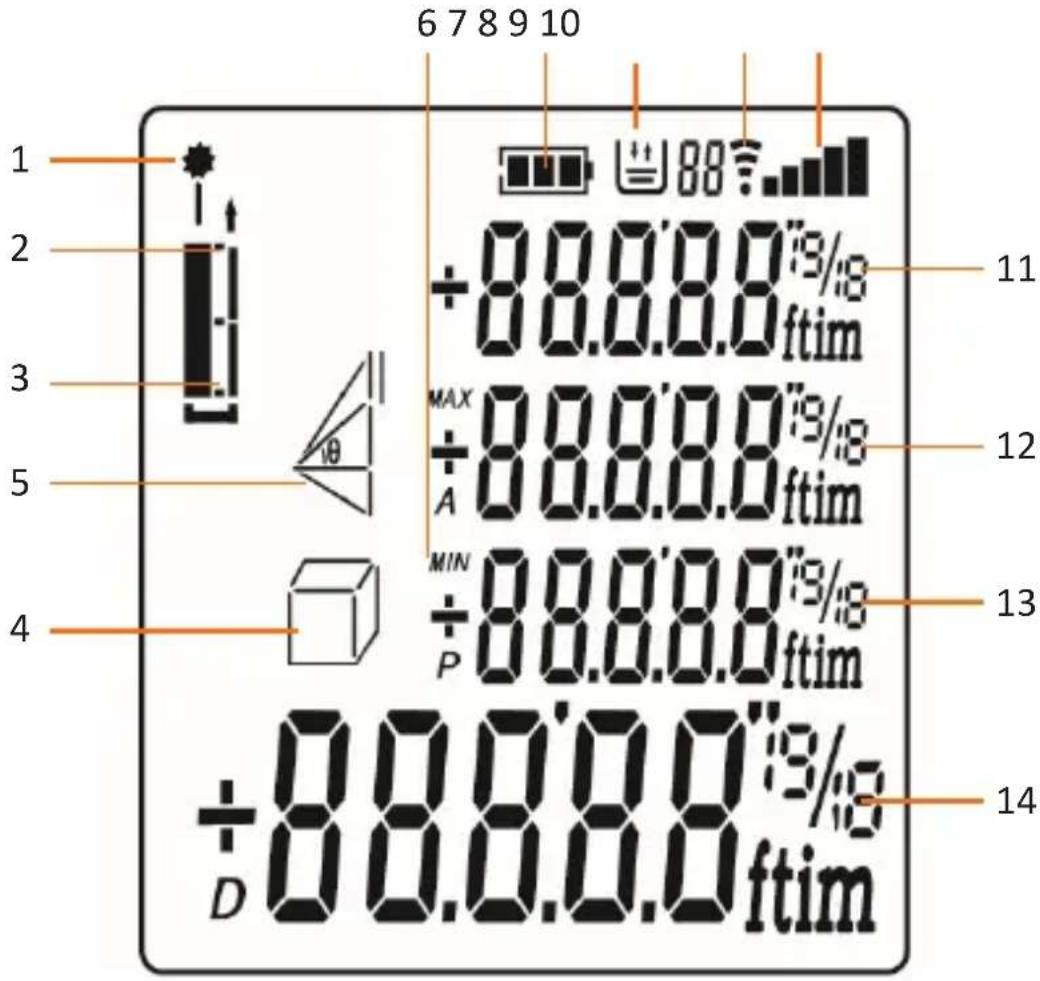

Displaybeschreibung
1
2
3
5
4
+88.8.8.0"73/8
+88.8.8.0ftim
MAX
÷88.8.8.0"73/8
A
MIN
÷88.8.8.0ftim
P
+88.0'0.0"73/8
D
+88.0.0.0ftim
11
12
13
14
| 1 Laser Status-LED |
| 2 Messreferenzpunkt 1 |
| 3 Messreferenzpunkt 2 |
| 4 Flächen- und Volumenmessung |
| 5 Indirekte Messung (Satz des Pythagoras) |
| 6 kontinuierliche Messung |
| 7 Batterieanzeige |
| 8 Speicher |
| 9 Emissionssignalanzeige |
| 10 Signalstärke |
| 11 Dritte Anzeigelinie |
| 12 Zweite Anzeigelinie |
| 13 Erste Anzeigelinie |
| 14 Ergebnis |
4 Inbetriebnahme
Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Öffnen Sie die Batterieabdeckung auf der Rückseite des Gerätes und legen Sie 2x AAA 1,5V Batterien ein. Schließen Sie das Batteriefach im Anschluss wieder.
Hinweis: Es wird empfohlen keine aufladbaren Akkus zu verwenden, da es anderenfalls eventuell zu Fehlfunktionen kommen kann.
5 Erst-Inbetriebnahme und Erst-Einstellungen
Einschalten des Gerätes und des Lasers
CLR Lange drücken, um das Gerät auszuschalten. Alternativ schaltet sich das
(1) Gerät nach 3 Minuten ohne Anwendung in den Standby-Modus.
CLR "Clear/Power Off"-Taste, bricht die letzte Aktion ab oder leert den
aktuellen Inhalt des Displays.

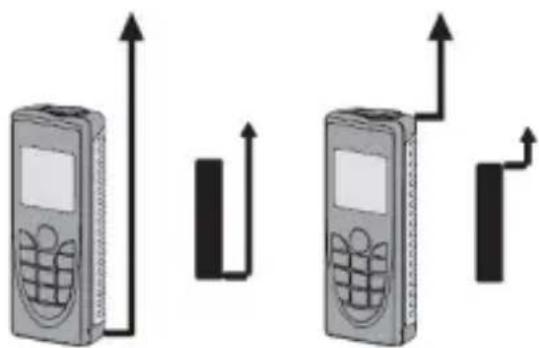

5.1 Messreferenz
Die Position der Messreferenzkante des Gerätes (siehe nachfolgendes Bild) kann wie gewünscht eingestellt werden. Mit der Taste “Messreferenz” ( ) können Sie den gewünschten Referenzpunkt einstellen.
Zwei verschiedene Tonarten signalisieren den entsprechend eingestellten Messpunkt. Ein Neustart des Gerätes setzt den eingestellten Messreferenzpunkt auf die Standardeinstellung zurück.
5.2 Hintergrundbeleuchtung
Die Hintergrundbeleuchtung wird automatisch eingeschaltet, sobald das Gerät eingeschaltet ist. Wird das Gerät für ca. 30 Sekunden nicht verwendet, schaltet sich die Hintergrundbeleuchtung ab. Um diese anschließend wieder einzuschalten, können Sie eine beliebige Taste drücken. Alternativ ist es möglich, die Hintergrundbeleuchtung mit einem langem Drücken auf die Taste "Messreferenz" ein- und auszuschalten.
5.3 Messeinheit auswählen
Drücken Sie die Taste "UNIT", um die gewünschte Messeinheit auszuwählen.
Es existieren folgende Messeinheiten: m (Meter), in (Zoll) und ft (Fuß).
6 Messen
6.1 Einzeldistanzmessung
Drücken Sie die Taste “” um den Laser einzuschalten. Drücken Sie diese Taste erneut, um die Messung zu starten. Die gemessenen Daten werden im Anschluss auf dem Display angezeigt.
6.2 Kontinuierliche Messung
Um eine kontinuierliche Messung durchzuführen, müssen Sie die " " Taste drücken, um den Laser einzuschalten. Drücken und halten Sie diese Taste erneut, um die kontinuierliche Messung zu starten. Das Display zeigt nun einen maximalen und einen minimalen Messwert auf dem Display an.
Um die kontinuierliche Messung zu beenden, drücken Sie entweder die "MEAS" oder die "CLR"-Taste.

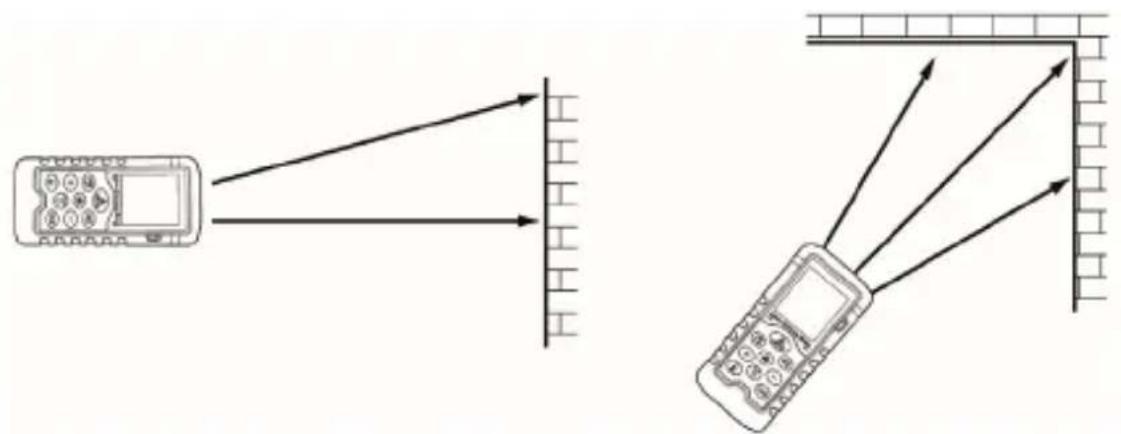

Die nachfolgende Abbildung zeigt Beispiele für die kontinuierliche Messungen.
- Drücken Sie die "PLUS"-Taste in der Einzelmessung, um den nächsten Messwert auf den vorherigen Messwert zu addieren.
— Drücken Sie die "MINUS"-Taste in der Einzelmessung, um den nächsten Messwert von dem vorherigen Messwert zu subtrahieren.
Wenn Sie während dieser Schritte die "CLR"-Taste einmal drücken, wird der zuletzt gemessene Wert gelöscht. Drücken Sie die "CLR"-Taste daraufhin noch einmal, wird die "PLUS/MINUS"-Funktion abgebrochen.
Flächenmessung
Drücken Sie die Taste “”, zum die Flächenmessung zu aktivieren. Es erscheint im Display das Symbol “”. Drücken Sie die “MEAS”-Taste, um die Länge des gewünschten Objektes zu messen.
Um anschließend die Höhe des Objektes zu messen, drücken Sie erneut die "MEAS"-Taste. Im Display erscheint nun die entsprechend gemessene Fläche.
Volumenmessung
Drücken Sie die Taste “☐ zweimal, bis das Symbol “” im Display erscheint.
Drücken Sie die "MEAS"-Taste, um die Länge des gewünschten Objektes zu messen. Drücken Sie im Anschluss erneut die "MEAS"-Taste, um die Breite des gleichen Objektes zu messen. Und anschließend müssen Sie nochmals die "MEAS"-Taste drücken, um die Höhe des Objektes zu messen.
Nachdem Sie die 3 Werte gemessen haben, wird dann im Display des Laser-Entfernungsmessers das Volumen des Objektes angezeigt.

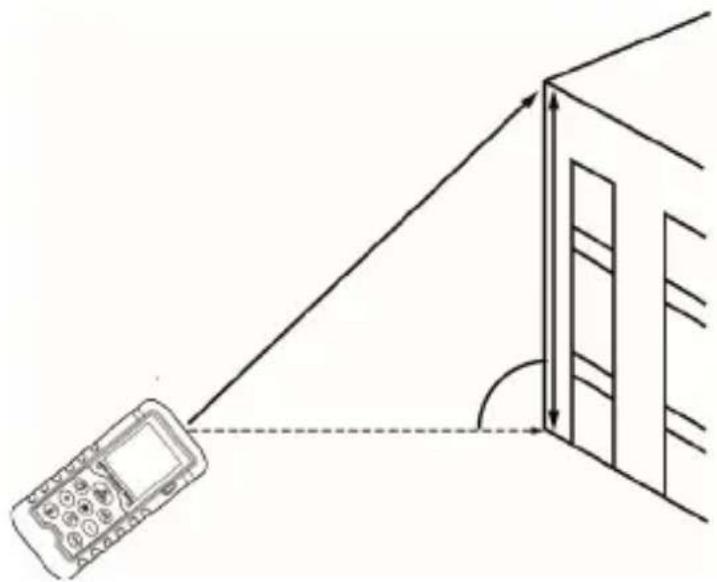

Indirekte Messung
Dieser Modus ist für die automatische Berechnung vom Satz des Pythagoras bestimmt.
Drücken Sie die Taste “” einmal, bis das Symbol “” im Display erscheint. Drücken Sie die “MEAS”-Taste, um die erste Messung durchzuführen. Messen Sie im Anschluss den zweiten gewünschten Punkt des Objekts.
Wenn das Messergebnis den Anforderungen des Satz des Pythagoras erfüllt, wird die Höhe der indirekten Messung automatisch berechnet und auf dem Display angezeigt. Die Mittelwertmessungen werden separat auf der zweiten und dritten Zeile angezeigt.

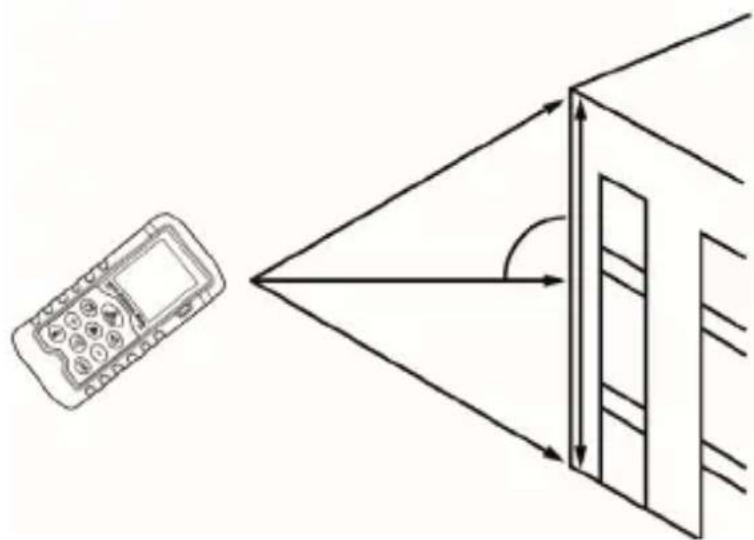

Indirekte Messung II
In diesem Modus wird der Satz des Pythagoras zweimal verwendet.
Drücken Sie zweimal auf die Taste “”. Im Display erscheint das Symbol “”.
Um die erste Hypotenuse zu messen, richten Sie den Entfernungsmesser dementsprechend aus und drücken Sie die Taste "MEAS". Um anschließend den horizontalen Abstand, den rechten Winkel für beide Dreiecke zu messen, müssen Sie den Entfernungsmesser ausrichten und mit der "MEAS"-Taste messen.
Anschließend ist es nowendig, die zweite Hypotenuse zu messen. Richten Sie dafür das Gerät entsprechend aus und drücken Sie die "MEAS"-Taste, um den Wert zu messen.
Wenn die Werte dem Satz des Pythagoras entsprechen, wird die Höhe automatisch berechnet und die zuvor gemessenen Werte auf dem Bildschirm angezeigt.
Gespeicherte Messwerte
"Memory"-Taste: Mit dieser Taste können Sie die letzten 20 gespeicherten Messungen ansehen. Sie können mit den Tasten "+" und "-" die Werte durchgehen.
Hinweise für Messungen
- Sollte die Oberfläche des zu messenden Objektes eine Flüssigkeit oder eine klare, transparente Substanz sein, kann es sein, dass die Messung Fehler aufweist.
- Wenn das zu messende Objekt sehr stark reflektiert, kann der Laser ebenso reflektiert werden und Fehler bei der Messung könnten auftreten.
- Wenn das zu messende Objekt sehr dunkel ist, oder sehr wenig reflektiert, kann die benötigte Messzeit erhöht werden.
- Sonneneinstrahlung beinträchtigt die Reichweite des Gerätes!
8 Fehleranzeige und Behebung
| Error Code | Fehlerursache | |
| Er.dE Berechnungsfehler | Wiederholen Sie die Messung. Achten Sie darauf, dass die Messpunkte korrekt gewählt wurden |
| Er. SL | Das empfangende Signal ist zu schwachDie Messzeit ist zu langDer gemessene Punkt ist mehr als 40 Meter entfernt und kann nicht gemessen werden. | Messen Sie ein Zielobjekt mit geringerer EntfernungStellen Sie sicher, dass die gemessene Fläche nicht zu stark reflektiert oder zu dunkel ist |
| Er. HF Hardwarefehler | Führen Sie einen Neustart des Gerätes durch. Falls der Fehler weiterhin auftritt, kontaktieren Sie unseren Kunden dienst |
9 Sicherheitshinweise und Haftungsausschluss
Versuchen Sie bitte nie eigenständig Reparaturen oder Umbauten an dem Gerät vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerät ist nur bei gezogenem Stecker spannungsfrei. Das Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie sie daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern.
Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist.
Beachten Sie bitte auch die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug.
Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.
Zielen Sie in keinem Fall mit diesem Gerät in die Sonne. Verwenden Sie dieses Gerät in keinem Fall auf einer Leiter. Stellen Sie sicher, dass Sie stets auf einem festen Untergrund stehen. Tauchen Sie das Gerät nicht in Wasser. Benutzen Sie zur Reinigung ausschließlich ein weiches trockenes Tuch. Verwenden Sie in keinem Fall aggressive Reinigungsmittel.
10 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinienichtmitdem Hausmüllentsorgtwerden. Deren Bestandteilemüssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Richtlinie: 2012/19/EU
WEEE Register-Nr: DE 67896761
Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 302316/20170901DG030 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
Wohlenbergstraße 16 · 30179 Hannover
Germany
