BEDIENUNGSANLEITUNG 303169 Brandson

Mod.-Nr.: 303169/20181120CZ008

Pythagoras-Messfunktion (Pythagoras measurement function)

Der Satz des Pythagoras (a2 + b2 = c2) kann die Höhe eines Objektes indirekt bestimmen.

Messen Sie die notwendigen Strecken in der richtigen Reihenfolge (beziehen Sie sich auf die nachstehenden Abbildungen). Die Höhe wird automatisch berechnet und erscheint im Display.

Vielen Dank, dass Sie sich für ein Produkt von Brandson entschieden haben. Damit Sie lange Freude mit Ihrem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Bedienungsanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

Wichtige Sicherheitshinweise für dieses Produkt

Laser

• Beim Betrieb von Lasereinrichtungen ist darauf zu achten, dass der Laserstrahl des Gerätes so geführt wird, dass sich keine Personen im Projektionsbereich befinden. Achten Sie darauf, dass keine reflektierten Strahlen in den Aufenthaltsbereich von Personen gelangen.
• Informieren Sie sich, bevor Sie dieses Gerät benutzen, über die gesetzlichen Bestimmungen und Vorsichtsmaßnahmen für den Betrieb eines derartigen Lasergerätes.
• Blicken Sie auf keinen Fall in den Laserstrahl und richten Sie diesen nie auf Personen oder Tiere. Eine derartige Laserstrahlung kann zu Augenverletzungen führen!
• Sobald Laserstrahlung auf das Auge trifft, sind die Augen unverzüglich zu schließen und der Kopf muss in diesem Fall sofort aus dem Laserstrahl bewegt werden.
• Richten Sie den Laserstrahl in keinem Fall auf Spiegel oder andere reflektierende Flächen. Der unkontrollierte Strahl kann Personen oder Tiere treffen!
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
• Diese Bedienungsanleitung ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.
• Dieses Produkt ist mit einem Laser der Klasse 2 ausgestattet.

• Laser-Entfernungsmesser
• Bedienungsanleitung

2. Technische Daten

Betriebsspannung 2x 1,5V DC AAA Batterien
Messbereich 0,05m - 60m
Genauigkeit ± 2mm
Laserklasse II
Laser-Typ 620~690nm, <1mW
Gespeicherte Messwerte 99
Features • Flächenmessung	• Volumenmessung• Indirekte Messung (Pythagoras)• Addieren/Subtrahieren• Min/Max Messung• Hintergrundbeleuchtung• Standby-Funktion

3. Produkt-Details


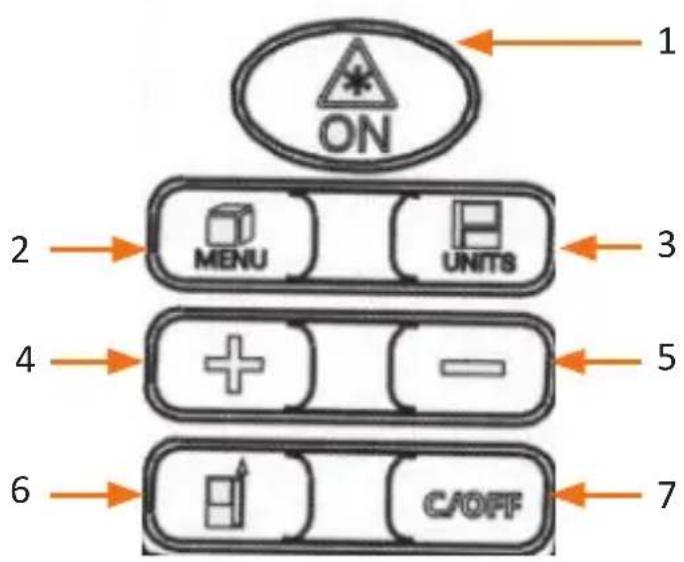

1 “ON/MEAS”-Taste

2 “MENU”-Taste

3 “UNITS”-Taste

4 “+”-Taste

5 “-”-Taste

6 “Messreferenz”-Taste

7 “Clear/Power Off”-Taste

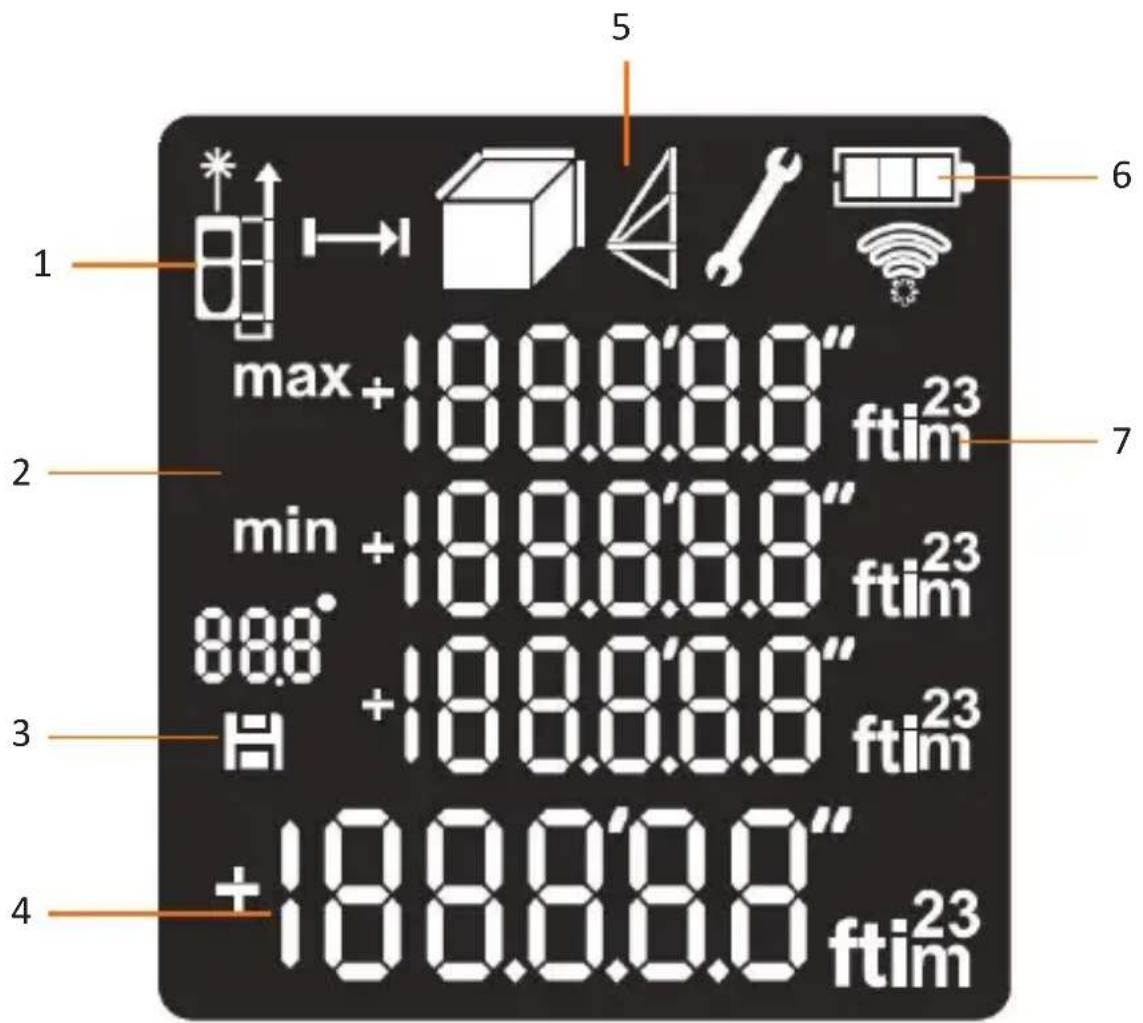

Displaybeschreibung

1 max +188.8'8.8" ftim²³ 2 min +188.8'8.8" ftim²³ 889° +188.8'8.8" ftim²³ 3 H +188.8'8.8" ftim²³ 4 +188.8'8.8" ftim²³ 5 6 7

1 Referenzpunkt-Anzeige
2 Min/Max - Messung
3 Speicher
4 Aktuelle Messung
5 Mess-Funktion
6 Batterieanzeige
7 Messeinheit

Flächenmessung
Volumenmessung
Pythagoras-Messung I
Pythagoras-Messung II (plus)
Pythagoras-Messung III (minus)

4. Tastenfunktionen

Einschalten / Messen
Messreferenz
Einheit-Wechsel/History
Ausschalten / Clear
Funktionstaste
Vorwärts / Plus
Rückwärts / Minus

5. Inbetriebnahme

Entnehmen Sie das Gerät aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Öffnen Sie die Batterieabdeckung auf der Rückseite des Gerätes und legen Sie 2x AAA 1,5V Batterien ein. Schließen Sie das Batteriefach im Anschluss wieder. Kontrollieren Sie bei Erstinbetriebnahme des Gerätes nochmals die Unversehrtheit des Produkts bzw. der Bauteile sowie die Funktion.

Hinweis: Es wird empfohlen keine aufladbaren Akkus zu verwenden, da es anderenfalls eventuell zu Fehlfunktionen kommen kann.

6. Erst-Inbetriebnahme und Erst-Einstellungen

Einschalten des Gerätes und des Lasers.

Lange drücken, um das Gerät auszuschalten. Alternativ schaltet es sich nach ca. 3 Minuten ohne Anwendung in den Standby-Modus.

C/OFF "Clear/Power Off"-Taste, bricht die letzte Aktion ab und löscht den aktuellen Inhalt des Displays. In der „History“ löscht die „Clear/Power Off"-Taste den aktuell angezeigten Wert.

6.1 Messreferenz

Die Position der Messreferenzkante des Gerätes kann wie gewünscht eingestellt werden. Mit der Taste "Messreferenz" ( ) lässt sich der gewünschte Referenzpunkt einstellen.

Der konfigurierte Messreferenzpunkt wird oben links im Display angezeigt. Ein Neustart des Gerätes setzt den eingestellten Messreferenzpunkt in die Standardeinstellung zurück.

6.2 Messeinheit auswählen

Drücken Sie die Taste "UNITS", um die gewünschte Messeinheit auszuwählen.

Es existieren folgende Messeinheiten: m (Meter), in (Zoll) und ft (Fuß).

7. Messen

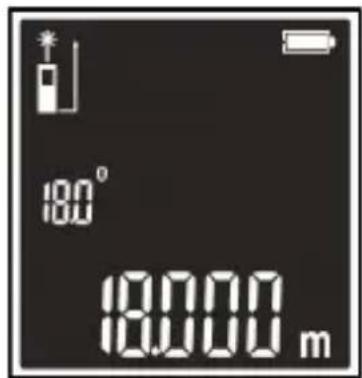

7.1 Einzeldistanzmessung

Drücken Sie die Taste "ON" um den Laser einzuschalten. Betätigen Sie diese Taste erneut, um die Messung zu starten. Die gemessenen Daten werden im Anschluss auf dem Display angezeigt.

distance

7.2 Kontinuierliche Messung

Um eine kontinuierliche Messung durchzuführen, drücken Sie die "ON" Taste, um den Laser einzuschalten. Drücken und halten Sie diese Taste erneut, um die kontinuierliche Messung zu starten. Das Display zeigt nun einen maximalen und einen minimalen Messwert auf dem Display an. Um die kontinuierliche Messung zu beenden, drücken Sie die "C/OFF"-Taste.

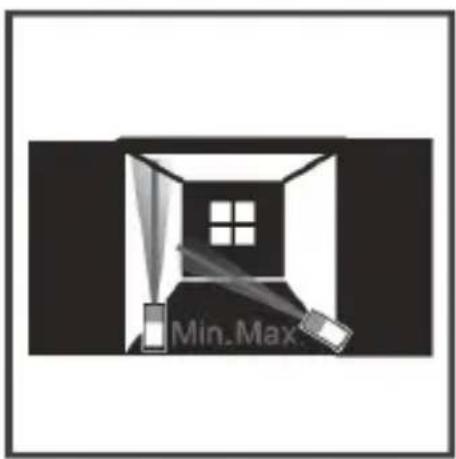

Die nachfolgende Abbildung zeigt Beispiele für die kontinuierliche Messung:

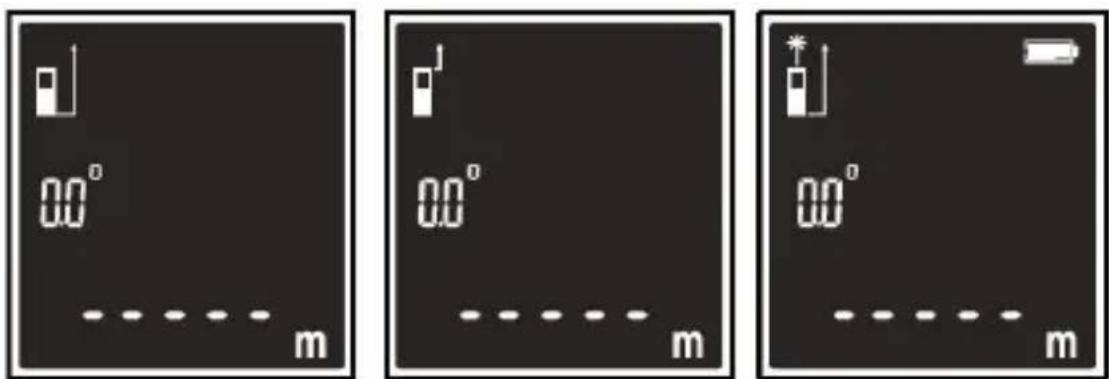

7.3 Messreferenz einstellen

Um die Messreferenz umzustellen, drücken Sie die -Taste. Das Symbol im Display zeigt an, von welcher Stelle des Laser-Messgerätes gemessen wird.

00° m 00° m 00° m

8. Funktionen

Plus/Minus

Distanzmessung

+ Drücken Sie die "PLUS"-Taste in der Einzelmessung, um den nächsten Messwert auf den vorherigen Messwert zu addieren.

— Drücken Sie die "MINUS"-Taste in der Einzelmessung, um den nächsten Messwert von dem vorherigen Messwert zu subtrahieren.

Wenn Sie während dieser Schritte die "CLR"-Taste einmal drücken, wird der zuletzt gemessene Wert gelöscht. Drücken Sie die "CLR"-Taste daraufhin noch einmal, wird die "C/OFF"-Funktion abgebrochen.

Flächenmessung

Drücken Sie die Taste “” um die Flächenmessung zu aktivieren. Es erscheint im Display das Symbol “”. Drücken Sie die “”-Taste, um die Länge des gewünschten Objektes zu messen.

Um anschließend die Höhe des Objektes zu messen, drücken Sie erneut die "Taste. Im Display erscheint nun die entsprechend gemessene Fläche.

Volumenmessung

Drücken Sie die Taste “” zweimal, bis das Symbol “” im display erscheint.

Drücken Sie die "MEAS"-Taste, um die Länge des gewünschten Objektes zu messen. Drücken Sie im Anschluss erneut die "MEAS"-Taste, um die Breite des gleichen Objektes zu messen. Und anschließend müssen Sie nochmals die "MEAS"-Taste drücken, um die Höhe des Objektes zu messen.

Nachdem Sie die drei Werte gemessen haben, wird im Display das Volumen des Objektes angezeigt.

Sonderfunktionen (Pythagoras)

Dieser Modus ist für die automatische Berechnung vom Satz des Pythagoras bestimmt. Es gibt drei verschiedene Pythagoras-Messungen. Wählen Sie die gewünschte Messung aus und nehmen Sie anschließend die Messung vor.

Drücken Sie die Taste “” einmal, bis das gewünschte Symbol für die jeweilige Pythagoras-Messung im Display erscheint (“”, “”, “”). Drücken Sie die “Einschalten/Messen”-Taste, um die erste Messung durchzuführen. Messen Sie im Anschluss den zweiten gewünschten Punkt des Objekts. Die jeweilige Seite vom Pythagoras, die Sie derzeit messen, blinkt im Display auf.

Gespeicherte Messwerte

"1-Taste: Mit dieser Taste können Sie die letzten 100 gespeicherten Messungen ansehen. Sie können mit den Tasten "+" und "-" die Werte durchgehen. Um einen Eintrag zu löschen, wählen Sie die entsprechende Messung und drücken Sie die „C/OFF“-Taste.

Winkelfunktion

Im unterem linken Bereich wird Ihnen der aktuelle Winkel zur Horizontalen angezeigt.

Hinweise für Messungen

• Sollte die Oberfläche des zu messenden Objektes eine Flüssigkeit oder eine klare, transparente Substanz sein, kann es sein, dass die Messung Fehler aufweist.
• Wenn das zu messende Objekt sehr stark reflektiert, kann der Laser ebenso reflektiert werden und Fehler bei der Messung könnten auftreten.
• Wenn das zu messende Objekt sehr dunkel ist, oder sehr wenig reflektiert, kann die benötigte Messzeit erhöht werden.
  • Die Sonneneinstrahlung beinträchtigt die Reichweite des Gerätes!

9. Fehleranzeige und Behebung

Error Code	Fehlerursache Fehlerbehebung
Err10 Batteriekapazität zu niedrig Wechseln Sie die Batterien
Err15 Außer	Reichweite	Messen Sie ein Objekt, welches innerhalb der Reichweite des Gerätes liegt.
Err16 Empfangenes Signal zu schwach		Drücken Sie die ON/Messen-Taste erneut. Sollte dies nicht funktionieren, messen Sie an einer Stelle, die das Licht gut reflektieren kann.
Err18 Helligkeit des Messziels zu hoch		Verwenden Sie ein dunkleres Messziel.
Err26	Außerhalb der Anzeigemöglichkeit	Bitte die Distanz verringern.

10. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie eigenständig Reparaturen oder Umbauten an dem Gerät vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Gerät ist nur bei gezogenem Stecker spannungsfrei. Das Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie sie daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist.

Beachten Sie bitte auch die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug.

Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

Zielen Sie in keinem Fall mit diesem Gerät in die Sonne. Verwenden Sie dieses Gerät in keinem Fall auf einer Leiter. Stellen Sie sicher, dass Sie stets auf einem festen Untergrund stehen. Tauchen Sie das Gerät nicht in Wasser. Benutzen Sie zur Reinigung ausschließlich ein weiches trockenes Tuch. Verwenden Sie in keinem Fall aggressive Reinigungsmittel.

11. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

12 Deutsch

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303169/20181120CZ008 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
