INFORMACIÓN IMPORTANTE DE SEGURIDAD

A lo largo de este manual aparecerán avisos para llamar su atención sobre situaciones que podrían tener como consecuencia la muerte, heridas graves o daños en la unidad.

▲ADVERTENCIA	Indica una situación peligrosa que, de no evitarse, podría tener como resultado la muerte o heridas graves.
▲ATENCIÓN	Indica una situación peligrosa que, de no evitarse, podría tener como resultado heridas leves o moderadas.
AVISO	Indica una situación peligrosa que, de no evitarse, podría tener como resultado daños en la unidad.
▲HIGIENE	Indica precauciones importantes para la higiene y la seguridad de la comida.
IMPORTANTE	Indica información importante acerca del uso y el cuidado de la unidad.

Esta máquina de hielo utiliza refrigerante (propano) sin HFC, ecológicamente sostenible; lo que significa que no contribuye de modo negativo a la reducción de la capa de ozono ni potencia el calentamiento global.

ADVERTENCIA

Esta máquina de hielo contiene refrigerante inflamable en la unidad de refrigeración solamente técnicos autorizados deben encargarse de su instalación, manipulación, mantenimiento y eliminación.

El refrigerante que contiene esta máquina de hielo es inflamable y se halla aislado de modo estanco en el sistema de refrigeración. A pesar de que el riesgo de fugas de refrigerante durante el uso normal sea mínimo, extreme las precauciones al manipular la máquina de hielo para evitar causar daños al sistema.

En caso de daños accidentales en el sistema de refrigeración que provoquen una fuga de refrigerante:* No cree una fuente de ignición en la zona.* No utilice interruptores eléctricos o enchufes en la zona.* No utilice una llama descubierta.* Ventile el área de forma inmediata abriendo puertas y/o ventanas.* Llame al ingeniero del servicio técnico.

IMPORTANTE
Este folleto es una parte integral y esencial del producto y el usuario debe guardarlo en buenas condiciones.
Por favor, lea atentamente las indicaciones y observaciones de este folleto que tratan de ofrecer al instalador/usuario toda la información esencial para la instalación correcta, el uso seguro y el mantenimiento del producto.
Por favor, guarde este folleto para cualquier futura consulta que sea necesaria.
▲ADVERTENCIA
Este dispensador de cubitos de hielo comercial sólo debe utilizarse para los fines para los que ha sido expresamente diseñado.Cualquier otra utilización deberá considerarse inadecuada y, por lo tanto, potencialmente peligrosa. El fabricante no será responsable de ningún daño causado por un uso incorrecto, inadecuado o irrazonable.
La instalación y, si fuera necesario, la reubicación, debe ser realizada únicamente por personal cualificado, de acuerdo con la normativa vigente y las instrucciones del fabricante.
Mantenga los orificios de ventilación, de la carcasa de la máquina o de la estructura integrada, libres de cualquier obstrucción.
No haga uso de dispositivos mecánicos ni de otros medios distintos de los recomendados por el fabricante para acelerar el proceso de descongelación.
El uso de cualquier aparato eléctrico requiere tener presentes algunas normas fundamentales.En particular:* Un alto grado de humedad incrementa el riesgo potencial de cortocircuitos y de descargas eléctricas. En caso de duda, desconecte el dispensador de cubitos de hielo.* No dañe el cable de alimentación eléctrica ni tire de éste para desconectar el dispensador de cubitos de hielo de la red eléctrica.* Si se daña el cable de alimentación, deberá sustituirse por un cable de repuesto disponible en los centros de repuestos/servicio de Hoshizaki.* No toque las partes eléctricas ni manipule los interruptores con las manos húmedas.* Este aparato no está diseñado para ser utilizado por personas (incluidos niños) co capacidades físicas, sensoriales o mentales reducidas, o sin experiencia y conocimientos; no obstante, puede ser utilizado por niños de a partir de 8 años y por personas con las minusvalías antes especificadas siempre que se encuentren bajo la supervisión de una persona responsable de su seguridad.* Los niños no deben jugar con el equipo.* Los niños sin supervisión no deben realizar la limpieza ni el mantenimiento de usuario.* No trate de modificar el dispensador de cubitos de hielo. El desmontaje o la reparación de la máquina solo debe ser realizado por personal cualificado.
Al colocar el aparato, compruebe que el cable de alimentación no quede atrapado ni esté dañado.
No coloque múltiples tomas de corriente portátiles o fuentes de alimentación portátiles en la parte posterior del aparato.
Para evitar peligros debidos a la inestabilidad del aparato, debe repararse de acuerdo con las instrucciones.
	El significado de este símbolo ISO 7010 W021 es:Advertencia: Riesgo de incendio

I. INSTRUCCIONES DE INSTALACIÓN

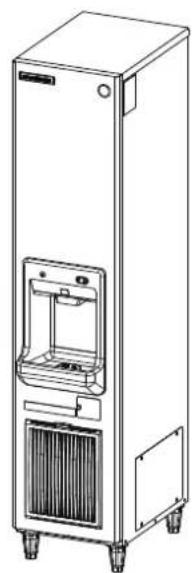

1. ESTRUCTURA

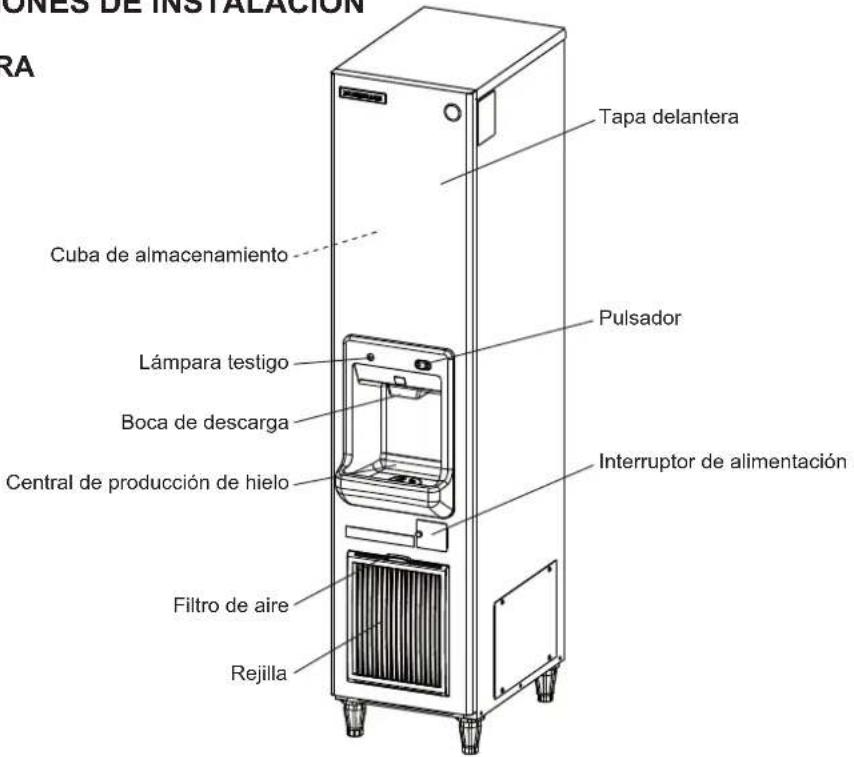

ONES DE INSTALACION RA Tapa delantera Cuba de almacenamiento Pulsador Lámpara testigo Boca de descarga Central de producción de hielo Interruptor de alimentación Filtro de aire Rejilla

IMPORTANTE

No retire ninguno de los paneles de servicio fijados con tornillos. El acceso a la zona de servicio está limitado a las personas que están familiarizadas con el uso práctico del aparato, y más en concreto en lo que se refiere a la seguridad e higiene.

2. ACCESORIOS

Manual de instrucciones 1
Manguera de entrada 1
Manguera de salida 1
Pata 4
Anclaje 2
Tornillo de montaje 2
Tapa del conector 1

Manual de instrucciones

Manguera de entrada

Manguera de salida

Pata Anclaje Tornillo de montaje Tapa del conector

3. DESEMBALAJE

ADVERTENCIA

No deje al alcance de los niños el material de embalaje (bolsas de plástico y poliestireno expandido), ya que son fuentes potenciales de peligro.

AATENCIÓN

No levante ni manipule el cartón usando las cintas de embalaje.

Si traslada el equipo a mano, respete la normativa local/nacional y sujételo por su base cuando lo levante.

Lleve siempre guantes protectores al transportar la unidad.

Cuando vaya a manipular el cartón o la unidad desembalada, hágalo con la ayuda de otra persona para evitar daños.

AVISO

Retire el cartón, la(s) cinta(s) y el embalaje de expedición. Si queda algún material de embalaje en el dispensador de cubitos de hielo, éste no funcionará correctamente.

1) Una vez haya retirado el embalaje, verifique que el dispensador de cubitos de hielo se encuentre en buen estado. En caso de duda, no utilice el dispensador de cubitos de hielo y consulte con un profesional cualificado.
2) Retire el plástico protector del exterior. Si el dispensador de cubitos de hielo está expuesto al sol o a una fuente de calor, retire el plástico después de que la máquina se haya enfriado.
3) Retire el embalaje que contiene los accesorios. Verifique el contenido de acuerdo con "2. ACCESORIOS".
4) Desatornille y levante la tapa delantera.
5) Quite la cinta de embalaje que sujeta el interruptor de control de la cuba en su interior.

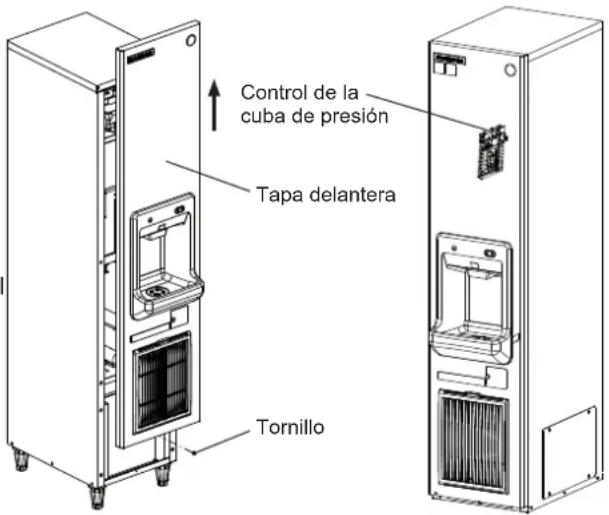

Control de la cuba de presión Tapa delantera Tornillo

4. UBICACIÓN

ADVERTENCIA

Este dispensador de cubitos de hielo no está diseñado para uso en el exterior.

El dispensador de cubitos de hielo no debe colocarse cerca de hornos, parrillas u otras fuentes de calor.

Este aparato no es apropiado para su instalación en una zona en la que pueda haber un chorro de agua.

Para evitar posibles situaciones de peligro debidas a la inestabilidad del aparato, el dispensador de cubitos de hielo debe colocarse encima de una superficie firme y nivelada.

AVISO

No coloque nada encima del dispensador de cubitos de hielo ni delante de la rejilla.

IMPORTANTE

La temperatura ambiente operativa recomendada para el dispensador de cubitos de hielo es de entre 1 y 40 °C, aunque puede funcionar a 43 °C. La conexión de agua solo admite agua fría. La utilización del dispensador de cubitos de hielo fuera de estos márgenes de temperatura normal por periodos prolongados puede afectar su capacidad de producción.

Deje el espacio especificado a continuación para permitir la circulación de aire y facilitar las eventuales operaciones de reparación o mantenimiento.

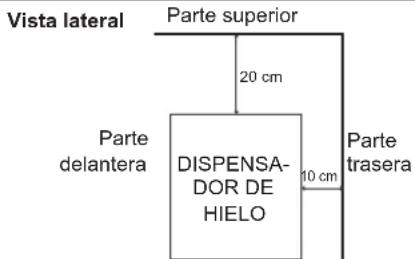

Vista lateral Parte superior 20 cm Parte delantera DISPENSA- DOR DE HIELO 10 cm Parte trasera

Es posible que en algunos entornos con un nivel alto de humedad se forme condensación en el interior de la máquina y gotee en el suelo. No la instale en suelos sensibles al agua.

Evite la exposición prolongada del equipo a la luz del sol directa.

5. INSTALACIÓN

ATENCIÓN

El fabricante no se hace responsable de los daños a personas, animales u otros elementos provocados por una instalación incorrecta.

El aparato solo debe instalarse en lugares donde pueda ser supervisado por personal cualificado.

* Sitúe el dispensador de cubitos de hielo en la ubicación permanente escogida.

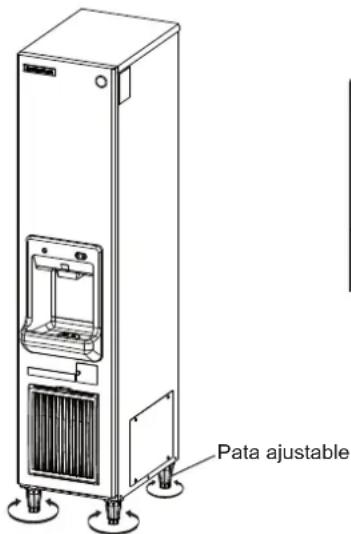

* Ajuste las cuatro patas de la parte inferior (regulables hasta 4,5 cm) para que el dispensador de cubitos de hielo esté perfectamente horizontal. Use un nivel de burbuja.
* Fije el dispensador de cubitos de hielo a la pared mediante los anclajes (accesorios) y tornillos de montaje (no suministrados). Doble los anclajes de acuerdo con las condiciones de instalación.

Anclaje Tornillo de la máquina (M4) Tornillo de montaje

6. CONEXIONES ELÉCTRICAS

ADVERTENCIA

ESTA MÁQUINA DEBE CONECTARSE A TIERRA

Este dispensador de cubitos de hielo requiere una conexión a tierra conforme a la normativa eléctrica nacional y local.

Para evitar la posibilidad de fuertes descargas eléctricas a personas o graves averías de la unidad, conecte al dispensador de hielo un cable de puesta a tierra adecuado.

Antes de realizar operaciones de mantenimiento, reparación o limpieza, desconecte la unidad de la red eléctrica.

Únicamente en el Reino Unido y la República de Irlanda

ADVERTENCIA: el desmontaje o la modificación de la máquina solo debe ser realizado por personal cualificado.

* Los hilos del cable de red están coloreados de acuerdo con el código siguiente:

$$ \text { Verde y amarillo } = \text { Tierra } $$

$$ A z u l = N e u t r o $$

$$ \text { Marrón } = \text { Activo } $$

Es posible que los colores de los hilos del cable de red de este equipo no se correspondan con las marcas de color que identifican los terminales del enchufe. En ese caso, proceda del modo siguiente:

El hilo verde y amarillo se debe conectar al terminal del enchufe marcado con la letra E, o con el símbolo 12 , o de color verde o de color verde y amarillo. El hilo azul debe conectarse al terminal marcado con la letra N o de color negro. El hilo marrón debe conectarse al terminal marcado con la letra L o de color rojo.

* En caso de que las tomas de corriente del lugar donde se va a instalar no sean adecuadas para el enchufe que se suministra con el producto, debe sustituirse el enchufe (cortándolo si está moldeado) por uno adecuado.

Si la clavija no reutilizable se ha cortado del cable de alimentación, dicha clavija debe desecharse. No trate de reutilizarla. La introducción de esta clavija en cualquier toma de corriente representa un grave riesgo de descarga eléctrica.

* La clavija no reutilizable no debe utilizarse nunca sin una tapa de fusibles montada.

El recambio correcto de la tapa de fusibles desmontable se identifica por el número de referencia del fabricante grabado en la propia clavija.

Puede obtener tapas de fusibles de repuesto en los centros de repuestos/servicio de Hoshizaki.

Los fusibles deben ser de 13 A y estar homologados según BS 1362.

7. SUMINISTRO DE AGUA Y CONEXIONES DE DRENAJE

ADVERTENCIA

Conecte la máquina únicamente a un suministro de agua fría potable.

* La conexión a la red de suministro general de agua debe hacerse según la regulación vigente de cada país en materia de suministro de agua o racores.
* El agua de la máquina de hielo debe ser potable. Si la calidad del agua puede provocar problemas con la cal, es recomendable instalar un filtro externo o un suavizante. Póngase en contacto con un profesional en el tratamiento de aguas local o con un agente de servicio de Hoshizaki.
* La presión del suministro de agua debe ser de 0,07 MPa (0,7 bar) como mínimo y 0,78 MPa (7,8 bar) como máximo. Si la presión es superior a 0,78 MPa (7,8 bar), utilice una válvula reductora adecuada. NO intente reducir la presión actuando sobre la llave de paso.

* En algunas zonas pueden ser necesarios un permiso para obras de fontanería y los servicios de un fontanero acreditado.

* El drenaje del dispensador de cubitos de hielo se realiza por gravedad, de modo que la manguera de drenaje debe disponer de la pendiente y altura adecuadas.

* Las tuberías no deberían colocarse directamente al drenaje. Debe quedar un hueco de aire vertical de al menos 5 cm entre el extremo de las mangueras de drenaje del dispensador de cubitos de hielo y el drenaje del suelo.

Hueco de aire de 5 cm Suelo Drenaje

* Asegúrese de que utiliza los tubos nuevos que se suministran con el equipo. No reutilice ninguna manguera antigua.

1) Una el extremo acodado de la manguera flexible de entrada (accesorio) al racor R3/4 en la parte posterior del dispensador de cubitos de hielo, tal como se muestra, verificando que la junta de goma quede correctamente colocada. Apriete a mano lo suficiente para conseguir una junta estanca.

2) Acople el otro extremo de la manguera de entrada a la llave de paso del agua comprobando, antes de apretar a mano, que la junta esté bien colocada como se describe anteriormente.
3) Conecte la manguera flexible gris de salida (accesorio) al racor R3/4 como se indica, verificando que la junta de goma quede correctamente colocada antes de apretar a mano la unión. Puede cortar la manguera a la longitud necesaria ajustándola a la posición del drenaje principal.

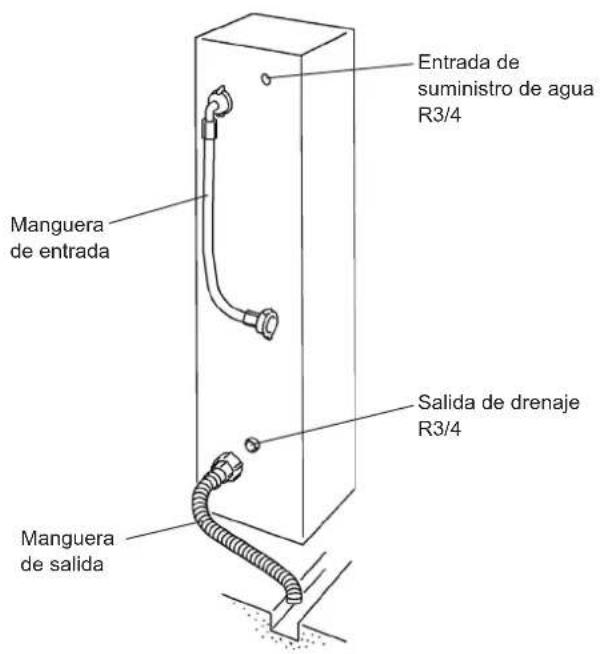

Entrada de suministro de agua R3/4 Manguera de entrada Salida de drenaje R3/4 Manguera de salida

Llave de paso de agua Manguera de entrada

II. INSTRUCCIONES DE FUNCIONAMIENTO

AVISO

Todos los componentes están ajustados de fábrica. Un ajuste incorrecto puede provocar averías.

Si desconecta la unidad, espere al menos 3 minutos antes de ponerla de nuevo en marcha para evitar que el compresor se averíe.

▲HIGIENE

Este dispensador de hielo ha sido diseñado para producir hielo comestible. Para mantener la higiene del dispensador de cubitos de hielo:* Mantenga limpia la máquina de producción de hielo. Límpiela con un detergente neutro y aclárela bien.* La cuba de almacenamiento solo puede utilizarse para el hielo. No almacene en la cuba ninguna otra cosa ni utilice otros aparatos eléctricos en ella.* Haga limpiar la cuba de almacenamiento por un profesional cualificado antes de utilizarla.* La máquina de producción de hielo está diseñada para que pueda colocarse una taza, un vaso u otro recipiente de pequeño tamaño para recoger el hielo del dispensador. No coloque ningún otro objeto en la máquina de producción de hielo.

1. PUESTA EN MARCHA

1) Abra la llave de paso del agua.
2) Enchufe el dispensador de cubitos de hielo y enciéndalo para que comience a funcionar.
3) Al cabo de 30 - 60 minutos, apriete el pulsador y compruebe que se dispensa hielo correctamente.

IMPORTANTE

Cuando no hay suministro de agua o la presión del agua es insuficiente, el dispensador de cubitos no producirá hielo o lo hace de forma anómala. Asegure siempre un suministro de agua correcto.

2. DISPENSACIÓN DE HIELO

* Presione el pulsador para dispensar hielo.
* No presione el pulsador durante más de 5 minutos. (Si se pulsa durante más de 5 minutos, la función de dispensación dejará de funcionar temporalmente. Esta función sirve para evitar daños en la máquina).

3. PREPARACIÓN DEL DISPENSADOR DE HIELO PARA UN ALMACENAMIENTO PROLONGADO

AVISO

Este dispensador de hielo no funciona a temperaturas inferiores al punto de congelación del agua. Para prevenir averías en la tubería de suministro de agua, drene el dispensador de hielo cuando la temperatura del aire sea inferior a cero.

HIGIENE

Si va a tener el dispensador de hielo apagado durante dos o más días, drénelo para evitar la contaminación en el circuito de agua.

1) Cierre la llave de paso del agua. Desconecte la manguera de entrada de la llave de paso de agua y vacíela.
2) Dispense todo el hielo de la cuba de almacenamiento.
3) Apague y desenchufe el dispensador de cubitos de hielo.
4) Haga drenar el dispensador de cubitos de hielo por un profesional cualificado.

III. MANTENIMIENTO

1. LIMPIEZA

ADVERTENCIA

Antes de realizar cualquier operación de limpieza o mantenimiento, desenchufe el dispensador de cubitos de hielo de la red de suministro eléctrico.

Esta máquina no debe limpiarse con un chorro de agua.

ATENCIÓN

Si va a utilizar un detergente neutro o hipoclorito sódico, lea bien y asegúrese de entender las instrucciones proporcionadas para evitar posibles problemas de salud.

AVISO

Solicite a personal capacitado de mantenimiento la limpieza y esterilización del sistema de agua del dispensador de cubitos de hielo al menos dos veces al año y la revisión y limpieza del condensador al menos una vez al año.

Para evitar posibles daños, no limpie las piezas de plástico con agua a una temperatura superior a 40 °C o en un lavavajillas.

[a] Exterior de la máquina y de la cuba

Limpie el exterior al menos una vez por semana con un trapo limpio y suave. Utilice un trapo humedecido con un detergente neutro para eliminar la grasa o la suciedad.

[b] Filtro de aire

Los filtros de aire con malla de plástico eliminan la suciedad o el polvo del aire y evitan que el condensador se obstruya. Si el filtro se obstruye, el rendimiento del dispensador de hielo se reduce. Desmonte y limpie los filtros de aire al menos dos veces al mes:

1) Deslice el filtro de aire para desmontarlo de la guía del filtro de la rejilla.
2) Limpie el filtro de aire con un aspirador. Cuando el filtro de aire esté muy obstruido, utilice agua tibia y un detergente neutro para lavarlo.
3) Aclare y seque el filtro de aire cuidadosamente.

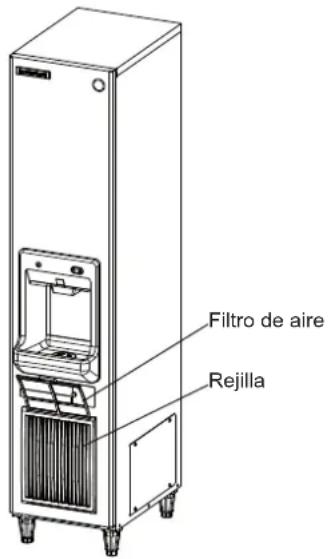

Filtro de aire Rejilla

AVISO

Tras la limpieza, asegúrese de volver a colocar el filtro de aire en su lugar.

[c] Sistema de agua de fabricación de hielo

Para mantener el dispensador de hielo en buenas condiciones higiénicas, se recomienda limpiar periódicamente el sistema de agua de fabricación de hielo. Solicite siempre a personal capacitado de mantenimiento la limpieza del sistema de agua.

2. ANTES DE LLAMAR AL SERVICIO TÉCNICO

ADVERTENCIA

No dañe el circuito del refrigerante.

[a] Indicación del código de error

ADVERTENCIA

Si en la pantalla se muestra el código de error “E”, podrían producirse escapes de gas. No toque la unidad. Ventile el área y, de forma inmediata, llame al servicio de reparaciones.

Código Posible causa

E1 Error de congelación.

E2 Error de descongelación.

EE Otro error.

[b] Sin indicación de código de error

Si el dispensador de hielo no funciona correctamente o no funciona en absoluto y en la pantalla no aparece el código de error, antes de llamar al servicio de reparaciones compruebe que:

* El equipo está conectado a la red y activado.
* El agua está conectada.
* El filtro de aire está limpio.

Para asistencia o asesoramiento adicionales, póngase en contacto con el agente de reparaciones local de Hoshizaki.

3. ELIMINACIÓN

Siga las normativas locales aplicables a la eliminación de este equipo y el gas refrigerante que contiene.

Eliminación correcta de este producto:

Estas marcas indican que está prohibido eliminar este producto junto con otros desechos de uso doméstico en todo el territorio de la UE. Para evitar el posible daño al medioambiente o a la salud pública, provocado por la eliminación no controlada de desechos, recíclelos de forma responsable para fomentar la reutilización sostenible de los recursos materiales. Para devolver el dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el punto de venta en el que adquirió el producto. El personal se encargará de que el producto se recicle respetando el medioambiente.

4. GARANTÍA

Hoshizaki garantiza al usuario/propietario que ninguno de los productos de su marca presentarán defectos de material o mano de obra durante la duración del “periodo de garantía”. La garantía será efectiva durante dos años a partir de la fecha de instalación.

La responsabilidad de Hoshizaki según los términos de esta garantía es limitada y excluirá el servicio de rutina, la limpieza, el mantenimiento esencial y/o las reparaciones ocasionadas por uso incorrecto y por instalaciones que no se ajusten a las instrucciones de Hoshizaki.

Las reparaciones cubiertas por la garantía deberán ser realizadas por un distribuidor o centro de servicio homologado de Hoshizaki empleando componentes originales de Hoshizaki.

Para más detalles sobre la garantía y los centros de servicio homologados, póngase en contacto con su distribuidor/proveedor, o con la oficina de Servicio Técnico de Hoshizaki más próxima.

Europa, Oriente Medio, África

Hoshizaki UK - R.U., Irlanda

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Middle East - Oriente Medio

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Deutschland - Alemania, Suiza, Austria, Polonia, República Checa, Eslovaquia

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Benelux - Holanda, Bélgica, Luxemburgo

TEL: [phone]

[e-mail]

Hoshizaki France - Francia

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Italia - Italia

TEL: [phone]

TEL: [phone]

[e-mail]

Hoshizaki Iberia - España, Portugal

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Europe B.V. - todos los demás países europeos y África

TEL: [phone]

FAX: [phone]

[e-mail]

Asia, Oceanía

Hoshizaki Singapore

TEL: [phone]

FAX: [phone]

[e-mail] (ventas)

[e-mail] (asistencia técnica)

Hoshizaki Hong Kong

TEL: [phone]

FAX: [phone]

Hoshizaki Taiwan

TEL: [phone]

FAX: [phone]

Hoshizaki Lancer

TEL: [phone]

FAX: [phone]

ESPECIFICACIONES

Modelo DIM-40DE-HC
Tipo Refrigerado por aire, cubitos de hielo
Alimentación 1 fase 220 - 240 V 50 Hz
Consumo eléctrico 280 W
Producción de hielo en 24 h 39 kg (5 mm) / 43 kg (15 mm)(temperatura ambiente 10 °C, agua 10 °C)
Dimensiones 350 mm (Anch.) x 526 mm (Prof.) x 1600 mm (Alt.)
Refrigerante R290, 75 g
Agente espumante para aislamiento Sin HFC
Peso Neto: 59 kg (total: 70 kg)
Temp. ambiente 1 - 40 °C
Temperatura del agua 5 - 35 °C
Presión del agua 0,07 - 0,78 MPa (0,7 - 7,8 bar)
Intervalo de voltaje Voltaje nominal ± 6 / 10%
Nivel de presión de sonido ponderado A	Inferior a 70 dB

INFORMAZIONI IMPORTANTI SULLA SICUREZZA
