Tipo de producto	Cámara de vigilancia IP PoE
Marca	Reolink
Modelo	RLC-840A
Alimentación	PoE (IEEE 802.3af) o adaptador de corriente 12V CC
Dimensiones	Φ117 x 86 mm
Peso	570 g
Temperatura de funcionamiento	-10°C a +55°C
Visión nocturna	LED infrarrojo y luces cálidas 3000K
Audio	Micrófono y altavoz integrados (audio bidireccional)
Almacenamiento	Tarjeta microSD (ranura interna)
Conexión	Ethernet RJ45 (PoE)
Montaje	Techo o pared (plantilla incluida)
Contenido de la caja	Cámara, cubierta impermeable, bolsa de tornillos, cable Ethernet 1m, plantilla de montaje, aguja de reinicio, guía de inicio rápido, calcomanía de vigilancia
Compatibilidad de software	Reolink App (smartphone) y Reolink Client (PC)
Reinicio	Botón de reinicio (mantener presionado 5 segundos)
Actualización de firmware	Mediante la aplicación o el cliente
Garantía	2 años (garantía limitada)
Limpieza	Paño suave para la cúpula
Certificaciones	FCC, ICES-003, CE
Reparabilidad	Soporte técnico en línea (support.reolink.com)

Preguntas frecuentes - RLC-840A REOLINK

¿Cómo restablecer la cámara a los valores de fábrica?

Use la aguja de reinicio provista para presionar y mantener el botón de reinicio durante aproximadamente 5 segundos. La cámara se reiniciará con la configuración de fábrica.

¿Cómo instalar una tarjeta microSD?

Afloje los tornillos de la cubierta con un destornillador (no incluido) para acceder a la ranura. Inserte la tarjeta microSD con los contactos hacia arriba hasta que encaje.

La cámara no se enciende, ¿qué hago?

Verifique que la cámara esté correctamente alimentada a través de un conmutador/inyector PoE, un NVR Reolink PoE o un adaptador de corriente de 12V. Pruebe otro puerto PoE u otro cable Ethernet.

¿Cómo mejorar la calidad de imagen?

Limpie la cúpula con un paño suave, asegúrese de que el área esté bien iluminada y que la cámara no esté apuntando a una fuente de luz o una ventana. Actualice el firmware si es necesario.

¿Puedo usar la cámara sin NVR?

Sí, la cámara se puede usar sola con la aplicación Reolink o el cliente de PC. También se puede conectar a un NVR Reolink PoE para una gestión centralizada.

¿Cómo conectar la cámara a la aplicación Reolink?

Descargue la aplicación Reolink en su smartphone. Conecte la cámara a su red mediante PoE, luego siga las instrucciones en pantalla en la aplicación para agregar la cámara.

¿Cuál es la longitud máxima del cable Ethernet?

Para una conexión PoE confiable, la longitud máxima estándar es de 100 metros. Use un cable Ethernet de calidad.

¿La cámara es resistente al agua?

Sí, la cámara tiene un índice de protección IP adecuado para uso en exteriores (lluvia, nieve). Sin embargo, no debe sumergirse en agua.

¿Cómo actualizar el firmware?

Abra la aplicación Reolink o el cliente de PC, vaya a la configuración de la cámara y busque actualizaciones. Siga las instrucciones para instalar la última versión.

¿Qué hacer si la imagen está borrosa?

Limpie la cúpula, ajuste el ángulo de visión y asegúrese de que la iluminación sea adecuada. Si el problema persiste, restablezca la cámara o contacte al soporte de Reolink.

MANUAL DE USUARIO RLC-840A REOLINK

Si necesita ayuda, comuníquese con Reolink antes de devolver su producto. La mayoría de los preguntas se pueden responder a través de nuestro centro de soporte en línea en https://support.reolink.com.

REOLINK INNOVATION LIMITED

FLAT/RM 705 7/F FA YUEN COMMERCIAL BUILDING 75-77 FA YUEN STREET MONG KOK KL HONG KONG

Volumen de suministro 50

Introducción a la cámara 51

Diagrama de conexión 53

Configurar la cámara -54

Montar la cámara 55

Resolución de problemas 58

Especificaciones 59

Notificación de cumplimiento -59

Volumen de suministro

Cámara Tapa

impermeable

Paquete de tornillos

Cable de Ethernet 1M

Plantilla de montaje

Aguja de restablecimiento

Guía de inicio rápido

Pegatina de vigilancia

NOTA:

* La cantidad de accesorios varía según el modelo de cámara que adquiera.

Introducción a la cámara

Cámara PoE

Soporte

Micrófono

incorporado

Luces cálidas 3000K

Lente

LEDs IR

Sensor de luz diurna

Tapa impermeable

Puerto de

alimentación

Cable de red

*Afloje los tornillos con un destornillador (no incluido) para acceder a la ranura de la tarjeta microSD

Introduzca la tarjeta microSD con los pines de contacto hacia arriba en la ranura.

Botón de restablecimiento

* Mantenga pulsado el botón de restablecimiento durante 5s con un pin para restablecer los ajustes de fábrica.

Altavoz

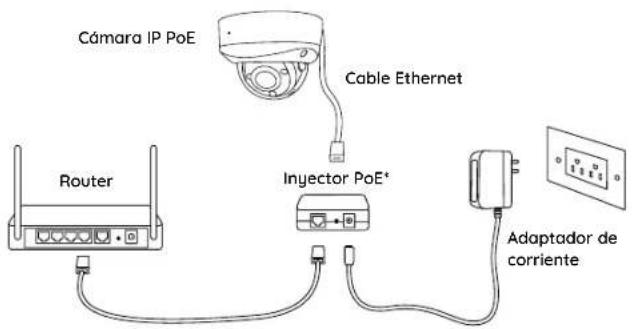

Diagrama de conexión

Antes de la configuración inicial, siga los pasos que se indican a continuación para conectar su cámara.

1. Conecte la cámara a un inyector PoE con un cable Ethernet.
2. Utilice el adaptador de corriente para encender el inyector PoE y conéctelo a su router.

NOTA: Puede alimentar la cámara con un interruptor PoE, un inyector PoE, un NVR PoE de Reolink o un adaptador de alimentación de 12 V CC (no incluido en el paquete).

Cámara IP PoE Cable Ethernet Router Injector PoE* Adaptador de corriente

EspañolEspañol53 54

Configurar la cámara

Descargue e inicie el software Reolink App o Client, y siga las instrucciones en pantalla para finalizar la configuración inicial.

- En el Smartphone

Escanee para descargar la aplicación Reolink.

- En el PC

Ruta de descarga del Cliente Reolink: Vaya a https://reolink.com > Support > App & Client.

NOTA:

- Si va a conectar la cámara PoE a un NVR PoE de Reolink, configure la cámara a través de la interfaz del NVR.

Montar la cámara

Consejos de instalación

• No oriente la cámara hacia ninguna fuente de luz.
• No retire la lámina protectora de la cubierta del domo hasta que haya finalizado la instalación.
• No oriente la cámara hacia una ventana de cristal. De lo contrario, podría producirse una mala calidad de imagen debido al deslumbramiento de la ventana por los LED infrarrojos, las luces ambientales o las luces de estado.
• No coloque la cámara en una zona sombreada orientándola hacia una zona bien iluminada. De lo contrario, podría obtener una calidad de imagen deficiente. Para garantizar la mejor calidad de imagen, las condiciones de iluminación tanto de la cámara como del objeto de captura deberán ser las mismas.
• Para garantizar una mejor calidad de imagen, se recomienda limpiar la cubierta del domo con un paño suave de vez en cuando.
• Asegúrese de que los puertos de alimentación no estén expuestos
  directamente al agua o a la humedad y de que no estén bloqueados por suciedad u otros elementos.
• Con la clasificación IP de resistencia al agua, la cámara puede funcionar correctamente en condiciones como lluvia y nieve. Sin embargo, esto no significa que la cámara pueda funcionar bajo el agua.
• No instale la cámara en lugares donde la lluvia y la nieve puedan golpear directamente el objetivo.

Instalar la cámara

Coloque la plantilla de montaje en el techo y taladre los agujeros en los lugares indicados, después inserte los tacos para paneles de yeso.

Desenrosque la tapa del domo de la base de la cámara con la llave hexagonal.

NOTA: Mantenga la lámina protectora en la cubierta del domo hasta que finalice la instalación.

Atornille la base de la cámara al techo.

Ajuste el ángulo de visión de la cámara según sea necesario.

θ θ₁ θ₂ θ₃ θ₄ #n 5

Alinee las flechas y la muesca según el diagrama.

1. Flechas en la base de la cámara
2. Muesca en el módulo de la cámara
3. Flecha en la parte superior de la cámara

Fije la tapa del domo a la base de la cámara apretando los tornillos.

NOTA: Retire la lámina protectora de la cubierta del domo después de la instalación.

Resolución de problemas

La cámara no se enciende

Si su cámara no se enciende, pruebe las siguientes soluciones:

• Asegúrese de que su cámara está correctamente alimentada. La cámara PoE debe estar alimentada por un interruptor/injector PoE, un NVR Reolink o un adaptador de corriente de 12 V.
• Si la cámara está conectada a un dispositivo PoE de los indicados anteriormente, conéctela a otro puerto PoE y vuelva a comprobarlo.
  • Vuelva a intentarlo con otro cable Ethernet.

La imagen no es nítida

Si la imagen de la cámara no es nítida, pruebe las siguientes soluciones:
- Compruebe que la cubierta del domo de la cámara no tenga suciedad, polvo o telarañas, y limpiela con un paño suave y limpio. Se recomienda utilizar el absorbedar de polvo incluido en el paquete.
- Apunte la cámara hacia una zona bien iluminada, las condiciones de iluminación afectarán mucho a la calidad de la imagen.
- Actualice el firmware de la cámara a la última versión.
- Restaure la cámara a los ajustes de fábrica y vuelva a comprobarla.

Especificaciones

Temperatura de funcionamiento: -10°C\~+55°C (14°F\~131°F)

Tamaño: Φ117x 86mm

Peso: 570g

Para más especificaciones, visite https://reollink.com/.

Notificación de cumplimiento

Declaración de conformidad de la FCC

Este dispositivo cumple con la Parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

Declaraciones de conformidad ISED

Declaración de conformidad simplificada de la UE

EspañolEspañol59 60

Reolink declara que este dispositivo cumple los requisitos esenciales y otras disposiciones pertinentes de la Directiva CEM 2014/30/UE y LVD 2014/35/UE.

Eliminación correcta de este producto

Esta marca indica que este producto no debe desecharse con otros residuos domésticos. en toda la UE. Para evitar posibles daños al medio ambiente o a la salud humana derivados de la eliminación incontrolada de residuos, recíclelo de forma responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el establecimiento donde adquirió el producto. Ellos pueden llevarse este producto para reciclarlo de forma segura para el medio ambiente.

Garantía limitada

Este producto tiene una garantía limitada de 2 años que sólo es válida si se adquiere en la tienda oficial de Reolink o en un distribuidor autorizado de Reolink. Más información: https://reolink.com/warranty-and-return/.

Términos y privacidad

El uso del producto está sujeto a su aceptación de los términos y condiciones del servicio y de la política de privacidad de reolink.com. Manténgalo fuera del alcance de los niños.
