RLC-840A - Überwachungskamera REOLINK - Kostenlose Bedienungsanleitung

Produkttyp	IP-Überwachungskamera PoE
Marke	Reolink
Modell	RLC-840A
Stromversorgung	PoE (IEEE 802.3af) oder Netzteil 12V DC
Abmessungen	Φ117 x 86 mm
Gewicht	570 g
Betriebstemperatur	-10°C bis +55°C
Nachtsicht	Infrarot-LEDs und warmweißes Licht 3000K
Audio	Integriertes Mikrofon und Lautsprecher (bidirektionaler Audio)
Speicher	microSD-Karte (interner Steckplatz)
Anschluss	Ethernet RJ45 (PoE)
Montage	Decke oder Wand (Schablone enthalten)
Lieferumfang	Kamera, wasserdichte Abdeckung, Schraubenset, Ethernet-Kabel 1m, Montageschablone, Reset-Nadel, Kurzanleitung, Überwachungsaufkleber
Software-Kompatibilität	Reolink App (Smartphone) und Reolink Client (PC)
Reset	Reset-Taste (5 Sekunden gedrückt halten)
Firmware-Update	Über die App oder den Client
Garantie	2 Jahre (eingeschränkte Garantie)
Reinigung	Weiches Tuch für die Kuppel
Zertifizierungen	FCC, ICES-003, CE
Reparierbarkeit	Online-Support (support.reolink.com)

Häufig gestellte Fragen - RLC-840A REOLINK

Wie setze ich die Kamera auf Werkseinstellungen zurück?

Verwenden Sie die mitgelieferte Reset-Nadel, um die Reset-Taste etwa 5 Sekunden lang gedrückt zu halten. Die Kamera startet mit den Werkseinstellungen neu.

Wie installiere ich eine microSD-Karte?

Lösen Sie die Schrauben der Abdeckung mit einem Schraubendreher (nicht mitgeliefert), um Zugang zum Steckplatz zu erhalten. Setzen Sie die microSD-Karte mit den Kontakten nach oben ein, bis sie einrastet.

Die Kamera schaltet sich nicht ein, was tun?

Überprüfen Sie, ob die Kamera korrekt über einen PoE-Switch/-Injektor, einen Reolink PoE NVR oder ein 12V-Netzteil mit Strom versorgt wird. Versuchen Sie einen anderen PoE-Port oder ein anderes Ethernet-Kabel.

Wie kann ich die Bildqualität verbessern?

Reinigen Sie die Kuppel mit einem weichen Tuch, stellen Sie sicher, dass der Bereich gut beleuchtet ist und die Kamera nicht auf eine Lichtquelle oder ein Fenster gerichtet ist. Aktualisieren Sie bei Bedarf die Firmware.

Kann ich die Kamera ohne NVR verwenden?

Ja, die Kamera kann allein mit der Reolink App oder dem PC-Client verwendet werden. Sie kann auch an einen Reolink PoE NVR für zentrale Verwaltung angeschlossen werden.

Wie verbinde ich die Kamera mit der Reolink App?

Laden Sie die Reolink App auf Ihr Smartphone herunter. Verbinden Sie die Kamera über PoE mit Ihrem Netzwerk und folgen Sie dann den Anweisungen auf dem Bildschirm in der App, um die Kamera hinzuzufügen.

Wie lang darf das Ethernet-Kabel maximal sein?

Für eine zuverlässige PoE-Verbindung beträgt die maximale Standardlänge 100 Meter. Verwenden Sie ein hochwertiges Ethernet-Kabel.

Ist die Kamera wasserdicht?

Ja, die Kamera hat eine IP-Schutzklasse, die für den Außeneinsatz geeignet ist (Regen, Schnee). Sie darf jedoch nicht in Wasser getaucht werden.

Wie aktualisiere ich die Firmware?

Öffnen Sie die Reolink App oder den PC-Client, gehen Sie zu den Kamera-Einstellungen und suchen Sie nach Updates. Folgen Sie den Anweisungen, um die neueste Version zu installieren.

Was tun, wenn das Bild unscharf ist?

Reinigen Sie die Kuppel, passen Sie den Blickwinkel an und stellen Sie sicher, dass die Beleuchtung ausreichend ist. Wenn das Problem weiterhin besteht, setzen Sie die Kamera zurück oder wenden Sie sich an den Reolink-Support.

BEDIENUNGSANLEITUNG RLC-840A REOLINK

Technische Unterstützung

Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie Ihre Bestellung zurücksenden, Meiste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.reolink.com.

Support technique

Verbindungsdiagramm 17

Einrichten der Kamera 18

Installation der Kamera 19

Fehlerbehebung 22

Spezifikationen 23

Konformitätserklärung 23

Lieferumfang

Kamera Wasserdichter D

Schraubenpack

1m Netzwerkkabel

Montage- schablone

Reset-Nadel

Kurzanleitung

Überwachngs -aufkleber

HINWEIS:

^4 Die Anzahl der Zubehörteile hängt von dem von Ihnen erworbenen Kameramodell ab.

Über die Kamera

PoE-Kamera

Kamerabasis

Eingebautes

Mikrofon

3000K Warmlicht

Objektiv

IR-LEDs

Tageslichtsensor

Wasserdichter Deckel

Stromanschluss

Netzwerkanschluss

DeutschDeutsch15 16

* Lösen Sie die Schrauben mit einem Schraubendreher (nicht inklusive), um auf den microSD-Kartenslot zuzugreifen.

Setzen Sie die microSD-Karte mit den Kontaktstiften nach oben in den Steckplatz ein.

Reset-Taste

*Zurück auf Werkseinstellungen: Reset-Taste mit einer Nadel 5s gedrückt halten.

Lautsprecher

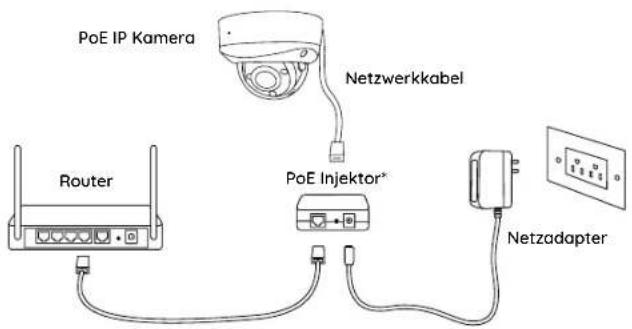

Schließen Sie Ihre Kamera vor der Ersteinrichtung wie folgt an:

1. Schließen Sie die Kamera mit einem Netzwerkkabel an einen PoE-Injektor an.

2. Verwenden Sie den Netzadapter, um den PoE-Injektor einzuschalten, und verbinden Sie ihn mit Ihrem Router.

HINWEIS: Sie können die Kamera mit einem PoE-Switch, PoE-Injektor, Reolink PoE NVR oder einem DC 12V-Netzadapter (nicht im Lieferumfang enthalten) mit Strom versorgen.

PoE IP Kamera Netzwerkkabel Router PoE Injektor* Netzadapter

DeutschDeutsch17 18

Einrichten der Kamera

Laden Sie die Reolink App oder Client Software herunter, starten Sie sie und folgen Sie den Anweisungen zur Ersteinrichtung auf dem Bildschirm.

- Auf Smartphone

Scannen, um die Reolink App herunterzuladen.

• Auf PC

Download-Pfad von Reolink Client: https://reolink.com > Support > App & Client

HINWEIS:

Wenn Sie die PoE-Kamera an einen Reolink PoE NVR anschließen möchten, richten Sie dann die Kamera bitte über die NVR-Schnittstelle ein.

Installation der Kamera

Tipps zur Installation

• Richten Sie die Kamera nicht auf eine Lichtquelle.
• Entfernen Sie die Schutzfolie von der Kuppelabdeckung erst, wenn die Installation fertig ist.
• Richten Sie die Kamera nicht auf ein Glasfenster. Andernfalls kann es zu einer schlechten Bildqualität kommen, weil Infrarot-LEDs, Umgebungslicht oder Statusleuchten durch das Fenster blenden.
• Stellen Sie die Kamera nicht in einem schattigen Bereich auf, sondern richten Sie sie auf einen gut beleuchteten Bereich, Andernfalls kann es zu einer schlechten Bildqualität kommen. Für eine optimale Bildqualität müssen die Kamera und das Aufnahmeobjekt die gleichen Lichtverhältnisse aufweisen.
• Um eine bessere Bildqualität zu gewährleisten, empfiehlt es sich, das Objektiv von Zeit zu Zeit mit einem weichen Tuch zu reinigen.
• Stellen Sie sicher, dass die Stromanschlüsse nicht direkt mit Wasser oder Feuchtigkeit in Berührung kommen und nicht durch Schmutz oder andere Elemente blockiert sind.
• Dank der zertifizierten IP-Schutzklasse kann die Kamera auch bei Regen und Schnee einwandfrei funktionieren. Das bedeutet jedoch nicht, dass die Kamera unter Wasser funktionieren kann.
• Installieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt auf das Objektiv treffen können.

DeutschDeutsch19 20

Die Kamera installieren

Montageschablone an der

Decke an, bohren Sie an den

angegebenen Stellen Löcher

und setzen Sie dann die

Trockenbaudübel ein.

Schrauben Sie die

Kuppelabdeckung mit dem

Inbusschlüssel von der

Kamerabasis ab.

HINWEIS: Lossen Sie die Schutzfolie

auf der Kuppelabdeckung, bis die

Installation abgeschlossen ist.

Schrauben Sie die Kamerabasis an die Decke.

Stellen Sie den Blickwinkel der Kamera nach Bedarf ein.

θ θ₁ θ₂ θ₃ θ₄ #n 5

Richten Sie die Pfeile und die Kerbe gemäß der Abbildung aus. 1. Pfeile auf der Kamerabasis 2. Kerbe am Kamera-Grundkörper 3. Pfeil auf der Kameraoberseite

Befestlgen Sie die Kuppelabdeckung an der Kamerabasis, Indem Sie die Schrauben anziehen.

HINWEIS: Entfernen Sie nach der Installation die Schutzfolie von der Kuppelabdeckung.

DeutschDeutsch21 22

Fehlerbehebung

Kamera lässt sich nicht einschalten

Wenn sich Ihre Kamera nicht einschalten lässt, versuchen Sie bitte die folgenden Lösungen:

• Stellen Sie sicher, dass Ihre Kamera richtig mit Strom versorgt ist. Die PoE-Kamera sollte über einen PoE-Switch/Injektor, den Reolink NVR oder einen 12V-Netzadapter mit Strom versorgt werden.
• Wenn die Kamera schon an ein PoE-Gerät angeschlossen ist, schließen Sie die Kamera an einen anderen PoE-Anschluss an und prüfen Sie erneut.
• Versuchen Sie es erneut mit einem anderen Netzwerkkabel.

Das Bild ist nicht klar

Wenn das von der Kamera gelieferte Bild nicht klar ist, versuchen Sie bitte die folgenden Lösungen:

• Prüfen Sie die Kuppelabdeckung der Kamera auf Schmutz, Staub oder Spinnweben, und reinigen Sie sie mit einem weichen, sauberen Tuch. Es wird empfohlen, den mitgelieferten Staubabsorber zu verwenden.
• Richten Sie die Kamera auf einen gut beleuchteten Bereich, da die Lichtverhältnisse die Bildqualität stark beeinflussen.
• Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version.
• Setzen Sie die Kamera auf die Werkseinstellungen zurück und prüfen Sie sie erneut.

Spezifikationen

Betriebstemperatur: -10°C bis +55°C (14°F bis 131°F)

Größe: Φ117x 86mm

Gewicht: 570g

Für weitere Infos besuchen Sie bitte https://reolink.com/.

Konformitätserklärung

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC-Richtlinien. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen bewirken; (2) und dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

ISED-Konformitätserklärung

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Vereinfachte EU-Konformitätserklärung

DeutschDeutsch23 24

Reolink erklärt, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU übereinstimmt.

Richtige Entsorgung des Produktes

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermelden, recyclen Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

Beschränkte Garantie

Dieses Produkt wird mit einer beschränkten 2-Jahres-Garantie geliefert, die nur beim Kauf im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler gültig ist. Mehr erfahren: https://reolink.com/warranty-and-return/.

AGB & Datenschutz

Die Nutzung des Produktes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reolink.com. Halten Sie das von Kindern fern.
