Tipo de producto	Cámara de vigilancia PoE
Marca	Reolink
Modelo	RLC-540A
Dimensiones	Φ117 x 86 mm
Peso	570 g
Alimentación	PoE (802.3af) o adaptador de corriente 12V DC
Temperatura de funcionamiento	-10°C a +55°C
Índice de protección	IP (resistente a la lluvia y la nieve)
Visión nocturna	LED IR y luces cálidas 3000K
Micrófono integrado	Sí
Altavoz	Sí
Resolución	No especificada en el manual, estimación 4 MP (por modelo 540A)
Ángulo de visión	Ajustable
Almacenamiento	Tarjeta microSD (no incluida), NVR Reolink
Conectividad	Ethernet RJ45 10/100 Mbps
Configuración	Mediante la aplicación Reolink o cliente PC
Mantenimiento	Limpiar el domo con un paño suave
Seguridad	Reinicio mediante botón, cumplimiento FCC/CE
Garantía	2 años limitada
Contenido de la caja	Cámara, cubierta impermeable, bolsa de tornillos, cable Ethernet 1m, plantilla de montaje, aguja de reinicio, guía de inicio rápido, pegatina

Preguntas frecuentes - RLC-540A REOLINK

¿Cómo conectar la cámara RLC-540A?

Conecte la cámara a un inyector PoE o conmutador PoE mediante un cable Ethernet. También puede alimentarla mediante un adaptador de corriente 12V (no incluido).

¿Cómo configurar la cámara por primera vez?

Descargue la aplicación Reolink (smartphone) o el cliente Reolink (PC). Siga las instrucciones en pantalla para agregar la cámara y completar la configuración inicial.

¿Qué hacer si la cámara no enciende?

Verifique que la cámara esté correctamente alimentada (PoE o 12V). Pruebe otro puerto PoE u otro cable Ethernet. Si el problema persiste, contacte al soporte de Reolink.

¿Cómo mejorar la calidad de imagen?

Limpie el domo con un paño suave. Asegúrese de que la cámara esté orientada hacia una zona bien iluminada. Actualice el firmware mediante la aplicación. Como último recurso, reinicie la cámara a los ajustes de fábrica.

¿Se puede usar una tarjeta microSD con esta cámara?

Sí, inserte una tarjeta microSD (no incluida) en la ranura correspondiente después de desenroscar la cubierta. Los pines de contacto deben estar orientados hacia arriba.

¿Cómo reiniciar la cámara?

Mantenga presionado el botón de reinicio (ubicado debajo de la tapa) durante 5 segundos con la aguja suministrada. Se restaurarán los ajustes de fábrica.

¿La cámara es resistente a la intemperie?

Sí, tiene un índice de impermeabilidad IP adecuado para lluvia y nieve, pero no debe sumergirse. Evite instalar la cámara donde el agua golpee directamente el objetivo.

¿Cuál es la garantía de la RLC-540A?

La garantía limitada es de 2 años, válida solo para compras realizadas en la tienda oficial de Reolink o en un distribuidor autorizado.

¿Se puede escuchar y hablar a través de la cámara?

Sí, la cámara dispone de un micrófono integrado y un altavoz, permitiendo comunicación de audio bidireccional a través de la aplicación.

¿Cómo montar la cámara en el techo?

Use la plantilla de montaje para perforar agujeros, inserte los tacos, atornille la base de la cámara y luego ajuste el ángulo de visión. Fije la cubierta del domo después de retirar la película protectora.

MANUAL DE USUARIO RLC-540A REOLINK

Si necesita ayuda, comuníquese con Reolink antes de devolver su producto. La mayoría de los preguntas se pueden responder a través de nuestro centro de soporte en línea en https://support.reolink.com.

REOLINK INNOVATION LIMITED

FLAT/RM 705 7/F FA YUEN COMMERCIAL BUILDING 75-77 FA YUEN STREET MONG KOK KL HONG KONG

Volumen de suministro 50

Introducción a la cámara 51

Diagrama de conexión 53

Configurar la cámara -54

Montar la cámara 55

Resolución de problemas 58

Especificaciones 59

Notificación de cumplimiento -59

Volumen de suministro

Cámara Tapa

impermeable

Paquete de tornillos

Cable de Ethernet 1M

Plantilla de montaje

Aguja de restablecimiento

Guía de inicio rápido

Pegatina de vigilancia

NOTA:

* La cantidad de accesorios varía según el modelo de cámara que adquiera.

Introducción a la cámara

Cámara PoE

Soporte

Micrófono

incorporado

Luces cálidas 3000K

Lente

LEDs IR

Sensor de luz diurna

Tapa impermeable

Puerto de

alimentación

Cable de red

*Afloje los tornillos con un destornillador (no incluido) para acceder a la ranura de la tarjeta microSD

Introduzca la tarjeta microSD con los pines de contacto hacia arriba en la ranura.

Botón de restablecimiento

* Mantenga pulsado el botón de restablecimiento durante 5s con un pin para restablecer los ajustes de fábrica.

Altavoz

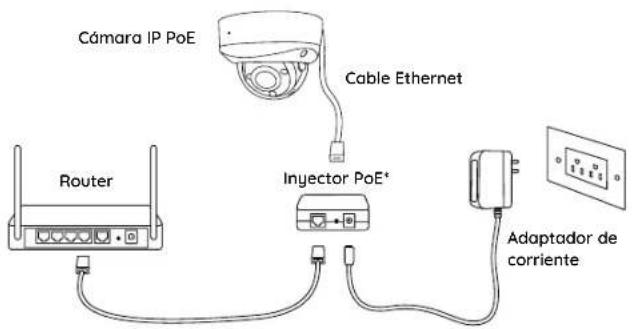

Diagrama de conexión

Antes de la configuración inicial, siga los pasos que se indican a continuación para conectar su cámara.

1. Conecte la cámara a un inyector PoE con un cable Ethernet.
2. Utilice el adaptador de corriente para encender el inyector PoE y conéctelo a su router.

NOTA: Puede alimentar la cámara con un interruptor PoE, un inyector PoE, un NVR PoE de Reolink o un adaptador de alimentación de 12 V CC (no incluido en el paquete).

EspañolEspañol53 54

Configurar la cámara

Descargue e inicie el software Reolink App o Client, y siga las instrucciones en pantalla para finalizar la configuración inicial.

- En el Smartphone

Escanee para descargar la aplicación Reolink.

- En el PC

Ruta de descarga del Cliente Reolink: Vaya a https://reolink.com > Support > App & Client.

NOTA:

- Si va a conectar la cámara PoE a un NVR PoE de Reolink, configure la cámara a través de la interfaz del NVR.

Montar la cámara

Consejos de instalación

• No oriente la cámara hacia ninguna fuente de luz.
• No retire la lámina protectora de la cubierta del domo hasta que haya finalizado la instalación.
• No oriente la cámara hacia una ventana de cristal. De lo contrario, podría producirse una mala calidad de imagen debido al deslumbramiento de la ventana por los LED infrarrojos, las luces ambientales o las luces de estado.
• No coloque la cámara en una zona sombreada orientándola hacia una zona bien iluminada. De lo contrario, podría obtener una calidad de imagen deficiente. Para garantizar la mejor calidad de imagen, las condiciones de iluminación tanto de la cámara como del objeto de captura deberán ser las mismas.
• Para garantizar una mejor calidad de imagen, se recomienda limpiar la cubierta del domo con un paño suave de vez en cuando.
• Asegúrese de que los puertos de alimentación no estén expuestos
  directamente al agua o a la humedad y de que no estén bloqueados por suciedad u otros elementos.
• Con la clasificación IP de resistencia al agua, la cámara puede funcionar correctamente en condiciones como lluvia y nieve. Sin embargo, esto no significa que la cámara pueda funcionar bajo el agua.
• No instale la cámara en lugares donde la lluvia y la nieve puedan golpear directamente el objetivo.

Instalar la cámara

Coloque la plantilla de montaje en el techo y taladre los agujeros en los lugares indicados, después inserte los tacos para paneles de yeso.

Desenrosque la tapa del domo de la base de la cámara con la llave hexagonal.

NOTA: Mantenga la lámina protectora en la cubierta del domo hasta que finalice la instalación.

Ajuste el ángulo de visión de la cámara según sea necesario.

Alinee las flechas y la muesca según el diagrama.

1. Flechas en la base de la cámara
2. Muesca en el módulo de la cámara
3. Flecha en la parte superior de la cámara

Fije la tapa del domo a la base de la cámara apretando los tornillos.

NOTA: Retire la lámina protectora de la cubierta del domo después de la instalación.

Resolución de problemas

La cámara no se enciende

Si su cámara no se enciende, pruebe las siguientes soluciones:

- Asegúrese de que su cámara está correctamente alimentada. La cámara PoE debe estar alimentada por un interruptor/inyector PoE, un NVR Reolink o un adaptador de corriente de 12 V. - Si la cámara está conectada a un dispositivo PoE de los indicados anteriormente, conectela a otro puerto PoE y vuelva a comprobarlo. - Vuelva a intentarlo con otro cable Ethernet.

La imagen no es nítida

Si la imagen de la cámara no es nítida, pruebe las siguientes soluciones: - Compruebe que la cubierta del domo de la cámara no tenga suciedad, polvo a telarañas, y limpiela con un paño suave y limpio. Se recomienda utilizar el absorbedor de polvo incluido en el paquete. - Apunte la cámara hacia una zona bien iluminada, las condiciones de iluminación afectarán mucho a la calidad de la imagen. - Actualice el firmware de la cámara a la última versión. - Restaure la cámara a los ajustes de fábrica y vuelva a comprobarla.

Especificaciones

Temperatura de funcionamiento: -10°C\~+55°C (14°F\~131°F)

Tamaño: Φ117x 86mm

Peso: 570g

Para más especificaciones, visite https://reollink.com/.

Notificación de cumplimiento

Declaración de conformidad de la FCC

Este dispositivo cumple con la Parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

Declaraciones de conformidad ISED

Declaración de conformidad simplificada de la UE

EspañolEspañol59 60

Reolink declara que este dispositivo cumple los requisitos esenciales y otras disposiciones pertinentes de la Directiva CEM 2014/30/UE y LVD 2014/35/UE.

Eliminación correcta de este producto

Esta marca indica que este producto no debe desecharse con otros residuos domésticos. en toda la UE. Para evitar posibles daños al medio ambiente o a la salud humana derivados de la eliminación incontrolada de residuos, recíclelo de forma responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recogida o póngase en contacto con el establecimiento donde adquirió el producto. Ellos pueden llevarse este producto para reciclarlo de forma segura para el medio ambiente.

Garantía limitada

Este producto tiene una garantía limitada de 2 años que sólo es válida si se adquiere en la tienda oficial de Reolink o en un distribuidor autorizado de Reolink. Más información: https://reolink.com/warranty-and-return/.

Términos y privacidad

El uso del producto está sujeto a su aceptación de los términos y condiciones del servicio y de la política de privacidad de reolink.com. Manténgalo fuera del alcance de los niños.
