MANUALE UTENTE RLC-540A REOLINK

Se avete bisogno di aiuto, le chiediamo gentilmente di contattare Reolink prima di restituire il prodotto. La maggior parte delle domande può essere risolta tramite il nostro centro di assistenza online all'indirizzo https://support.reolink.com.

Soporte técnico

Contenuto della Confezione 38

Introduzione alla Telecamera 39

Schema di Collegamento 41

Configurare la Telecamera --42

Installare la Telecamera 43

Risoluzione Problemi 46

Specifiche 47

Notifica di Conformità -47

Contenuto della Confezione

Maschera di Montaggio

Ago di Reset

Guida Rapida

Adesivo di Sorveglianza

NOTA:

* La quantità di accessori varia in base al modello di fotocamera acquistato.

Introduzione alla Telecamera

Telecamera PoE

Supporto

Microfono

Incorporato

Luci Calde 3000K

Lente

LED IR

Sensore Luce Diurna

Coperchio Impermeabile

Porta di

Alimentazione

Cavo di Rete

*Allentare le viti con un cacciavite (non incluso) per accedere allo slot della scheda microSD

Inserire la scheda microSD nello slot con i pin di contatto rivolti verso l'alto.

* Tieni premuto il pulsante di ripristino per 5 secondi con uno spillo per ripristinare le impostazioni di fabbrica.

Altoparlante

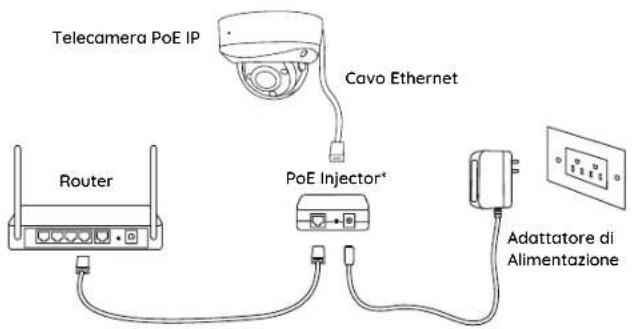

Schema di Collegamento

Prima della configurazione iniziale, seguire i passoggi seguenti per collegare la telecamera.

1. Collega la telecamera a una porta LAN del router con un cavo Ethernet.
2. Accendere la telecamera con un adattatore di alimentazione.

NOTA è possibile alimentare la telecamera con uno switch PoE, un iniettore PoE, un NVR Reolink PoE o un adattatore di alimentazione CC 12V (non incluso nella confezione).

Telecamera PoE IP Cavo Ethernet Router PoE Injector* Adattatore di Alimentazione

Italianoltaliano41 42

Configurare la Telecamera

Scarica e avvia l'app Reolink o il software client e segui le istruzioni visualizzate sullo schermo per completare la configurazione iniziale.

- Su Smartphone

Scansiona per scaricare l'app Reolink.

• Su PC

Percorso di download del client Reolink: vai su https://reolink.com > Supporto > App e client.

NOTA:

- Se si collega la telecamera PoE a un Reolink PoE NVR, configurare la telecamera tramite l'interfaccia NVR.

Installare la Telecamera

Suggerimenti per l'Installazione

• Non rivolgere la fotocamera verso alcuna fonte di luce.
- Non rimuovere la pellicola protettiva dalla copertura a cupola fino al completamento dell'installazione.
- Non puntare la teleocamera verso una finestra di vetro. Oppure la qualità dell'immagine potrebbe essere scadente a causa del riflesso della finestra causato dai LED a infrarossi, dalle luci ambientali o dalle luci di stato.
- Non posizionare la telecamera in un'area ombreggiata e puntarla verso un'area ben illuminata. Farlo potrebbe dare come risultato una scarsa qualità dell'immagine. Per garantire la migliore qualità dell'immagine, le condizioni di illuminazione sia della fotocamera che dell'oggetto catturato devono essere le stesse.
- Per garantire una migliore qualità dell'immagine, si consiglia di pulire di tanto in tanto l'obiettivo con un panno morbido.
- Assicurarsi che le porte di alimentazione non siano direttamente es-
poste all'acqua o all'umidità e non siano bloccate da sporco o altri elementi.
- Grazie alla classificazione di impermeabilità IP, la fotocamera può funzionare correttamente in condizioni quali pioggia e neve. Tuttavia, ciò non significa che la fotocamera possa funzionare sott'acqua.
- Non installare la telecamera in luoghi in cui pioggia e neve possono colpire direttamente l'oblettivo.

Italianoltaliano43 44

Installare la Telecamera

Posizionare la maschera di montaggio sul soffitto e praticare i fori nel punti indicati, quindi inserire i tasselli per cartongesso.

Svitare il coperchio a cupola dalla base della telecamera con la chiave esagonale.

NOTA: conservare la pellicola protettiva sul coperchio a cupola fino al completamento dell'installazione.

Avvitare la base della telecamera al soffitto.

Regola l'angolo di visione della telecamera secondo necessità.

θ θ₁ θ₂ θ₃ θ₄ #n 5

Allineare le frecce e la tacca secondo lo schema.

1. Frecce sulla base della telecamera
2. Tacca sul modulo telecamera
3. Freccia sulla parte superiore della telecamera

Fissare il coperchio a cupola alla base della telecamera serrando le viti.

NOTA: rimuovere la pellicola protettiva dalla copertura a cupola dopo l'installazione.

Risoluzione Problemi

La Telecamera no si accende

Se la telecamera non si accende, prova le seguenti soluzioni:

• Assicurati che la telecamera sia accesa correttamente. La telecamera PoE deve essere alimentata da uno switch/iniettore PoE, un NVR Reolink o un adattatore di alimentazione da 12 V.
• Se la telecamera è collegata a un dispositivo PoE come elencato sopra, collegarla a un'altra porta PoE e verificare nuovamente.
• Riprovare con un altro cavo Ethernet.

Immagina non Chiara

Se l'immagine dalla telecamera non è chiara, provare le seguenti soluzioni:

• Controllare se il coperchio a cupola della telecamera presenta sporco, polvere o ragnatele e pulire il coperchio a cupola con un panno morbido e pulito. Si consiglia l'assorbi di polvere incluso nella confezione.
• Puntare la telecamera verso un'area ben illuminata, le condizioni di illuminazione influenzeranno molto la qualità dell'immagine.
• Aggiornare il firmware della tua fotocamera alla versione più recente.
• Ripristinare la telecamera alle impostazioni di fabbrica ed effettuare nuovamente il check-out.

Specifiche

Temperatura Operativa: Da -10°C a 55°C (da 14°F a 131°F)

Dimensioni: Φ117x 86mm

Peso: 570g

Per ulteriori specifiche, visitare https://reolink.com/.

Notifica di Conformità

Dichiarazioni di Conformità FCC

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

Dichiarazioni di Conformità ISED

Questo apparecchio digitale di Classe B è conforme alla norma canadese ICES-003.

Dichiarazione di Conformità UE Semplificata

Italianoltaliano47 48

Reolink dichiara che questo dispositivo è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva EMC 2014/30/UE e LVD 2014/35/UE.

Smaltimento Corretto di Questo Prodotto

Questo marchio indica che questo prodotto non deve essere smaltito con gli altri rifiuti domestici. in tutta l'UE. Per prevenire possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrollato dei rifiuti, riciclarli in modo responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il tuo dispositivo usato, utilizza i sistemi di restituzione e ritiro o contatta il rivenditore dove è stato acquistato il prodotto. Possono portare questo prodotto per un riciclaggio sicuro per l'ambiente.

Garanzia Limitata

Questo prodotto viene fornito con una garanzia limitata di 2 anni valida solo se acquistato dal negozio ufficiale Reolink o da un rivenditore autorizzato Reolink.Ulteriori informazioni: https://reolink.com/warranty-and-return/.

Termini e Privacy

L'utilizzo del prodotto è soggetto all'accettazione del Termini di servizio e dell'informativa sulla privacy su reolink.com. Tenere fuori dalla portata dei bambini.
