Type de produit	Caméra de surveillance PoE
Marque	Reolink
Modèle	RLC-540A
Dimensions	Φ117 x 86 mm
Poids	570 g
Alimentation	PoE (802.3af) ou adaptateur secteur 12V DC
Température de fonctionnement	-10°C à +55°C
Indice de protection	IP (étanche à la pluie et à la neige)
Vision nocturne	LED IR et lumières chaudes 3000K
Micro intégré	Oui
Haut-parleur	Oui
Résolution	Non spécifiée dans la notice, estimation 4 MP (car modèle 540A)
Angle de vue	Réglable
Stockage	Carte microSD (non incluse), NVR Reolink
Connectivité	Ethernet RJ45 10/100 Mbps
Configuration	Via application Reolink ou client PC
Entretien	Nettoyer le dôme avec un chiffon doux
Sécurité	Réinitialisation par bouton, conformité FCC/CE
Garantie	2 ans limitée
Contenu de la boîte	Caméra, couvercle waterproof, sachet de vis, câble Ethernet 1m, gabarit de montage, aiguille de réinitialisation, guide de démarrage rapide, autocollant

FOIRE AUX QUESTIONS - RLC-540A REOLINK

Comment connecter la caméra RLC-540A ?

Connectez la caméra à un injecteur PoE ou commutateur PoE à l'aide d'un câble Ethernet. Vous pouvez également l'alimenter via un adaptateur secteur 12V (non inclus).

Comment configurer la caméra pour la première fois ?

Téléchargez l'application Reolink (smartphone) ou le client Reolink (PC). Suivez les instructions à l'écran pour ajouter la caméra et terminer la configuration initiale.

Que faire si la caméra ne s'allume pas ?

Vérifiez que la caméra est correctement alimentée (PoE ou 12V). Essayez un autre port PoE ou un autre câble Ethernet. Si le problème persiste, contactez le support Reolink.

Comment améliorer la qualité d'image ?

Nettoyez le dôme avec un chiffon doux. Assurez-vous que la caméra est orientée vers une zone bien éclairée. Mettez à jour le micrologiciel via l'application. En dernier recours, réinitialisez la caméra aux paramètres d'usine.

Peut-on utiliser une carte microSD avec cette caméra ?

Oui, insérez une carte microSD (non incluse) dans le logement prévu à cet effet après avoir dévissé le couvercle. Les broches de contact doivent être orientées vers le haut.

Comment réinitialiser la caméra ?

Maintenez enfoncé le bouton de réinitialisation (situé sous le capot) pendant 5 secondes à l'aide de l'aiguille fournie. Les paramètres d'usine seront restaurés.

La caméra est-elle résistante aux intempéries ?

Oui, elle possède un indice d'étanchéité IP adapté à la pluie et à la neige, mais elle ne doit pas être immergée. Évitez d'installer la caméra là où l'eau frappe directement l'objectif.

Quelle est la garantie de la RLC-540A ?

La garantie limitée est de 2 ans, valable uniquement pour les achats effectués dans la boutique officielle Reolink ou chez un revendeur agréé.

Peut-on écouter et parler via la caméra ?

Oui, la caméra dispose d'un micro intégré et d'un haut-parleur, permettant une communication audio bidirectionnelle via l'application.

Comment monter la caméra au plafond ?

Utilisez le gabarit de montage pour percer des trous, insérez les chevilles, vissez la base de la caméra, puis ajustez l'angle de vue. Fixez le couvercle du dôme après avoir retiré le film protecteur.

MODE D'EMPLOI RLC-540A REOLINK

Si vous avez besoin d'aide, veuillez contacter Reolink avant de retourner votre produit. La plupart des questions peuvent être répondues via notre centre de support en ligne à l'adresse https://support.reolink.com.

Supporto Tecnico

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Contenu de la Boîte 26

Présentation de la Caméra 27

Diagramme de Connexion 29

Configuration de la Caméra 30

Installation de la Caméra 31

Dépannage 34

Caractéristiques 35

Notice de Conformité 35

Contenu de la Boîte

Caméra Couvercle

Waterproof

Sachet de Vis

Câble Ethernet 1m

Gabarit de Montage

Aiguille de Réinitialisation

Guide de Démarrage Rapide

Autocollant de Surveillance

REMARQUE :

* La quantité d'accessoires varie selon le modèle de caméra que vous achetez.

Présentation de la Caméra

Caméra PoE

Support

Micro Intégré

Lumières Chaudes 3000K

Objectif

LED IR

Capteur de Lumière

du Jour

Couvercle Waterproof

Port d'Alimentation

Câble Réseau

FrançaisFrançais27 28

*Desserrez les vis à l'aide d'un tournevis (non fourni) pour accéder à la fente de la carte microSD.

Insérez la carte microSD avec ses broches de contact orientées vers le haut dans la fente.

Bouton de Réinitialisation

^ Pressez et maintenez le bouton de réinitialisation pendant 5 secondes avec une épingle pour restaurer les paramètres d'usine.

Haut-parleur

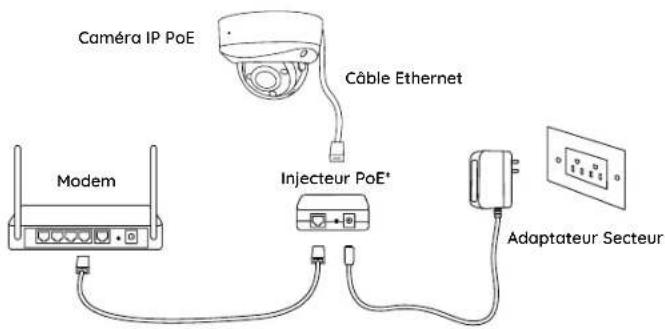

Diagramme de Connexion

Avant la configuration initiale, suivez les étapes ci-dessous pour connecter votre caméra.

1. Connectez la caméra à un injecteur PoE à l'aide d'un câble Ethernet.
2. Utilisez l'adaptateur d'alimentation pour mettre sous tension l'injecteur PoE et le connecter à votre routeur.

REMARQUE : Vous pouvez alimenter la caméra avec un commutateur PoE, un injecteur PoE, un NVR Reolink PoE ou un adaptateur d'alimentation DC 12V (non inclus dans l'emballage).

Caméra IP PoE Câble Ethernet Modem Injecteur PoE* Adaptateur Secteur

FrançaisFrançais29 30

Configuration de la Caméra

Téléchargez et lancez le logiciel Reolink App ou Client, et suivez les instructions à l'écran pour terminer la configuration initiale.

- Sur Smartphone

Scannez pour télécharger Reolink App.

- Sur PC

Chemin de téléchargement de Reolink Client : Aller à https://reolink.com > Support > App & Client.

REMARQUE :

- Si vous connectez la caméra PoE à un NVR PoE Reollink, veuillez configurer la caméra via l'interface du NVR.

Installation de la Caméra

Conseils d'Installation

• N'orientez pas la caméra vers une source de lumière.
- Ne retirez pas le film protecteur du couvercle du dôme tant que l'installation n'est pas terminée.
- Ne dirigez pas la caméra vers une fenêtre en verre. La qualité de l'image risque d'être médiocre en raison de l'éblouissement de la fenêtre par les DEL infrarouges, les lumières ambiantes ou les voyants d'état.
- Ne placez pas la caméra dans une zone ombragée et ne l'orientez pas vers une zone bien éclairée. La qualité de l'image risquerait d'être médiocre. Pour garantir une qualité d'image optimale, les conditions d'éclairage de la caméra et de l'objet à capturer doivent être identiques.
- Pour garantir une meilleure qualité d'image, il est recommandé de nettoyer de temps en temps le couvercle du dôme avec un chiffon doux.
- Assurez-vous que les ports d'alimentation ne sont pas directement exposés à l'eau ou à l'humidité et qu'ils ne sont pas bloqués par la saleté ou d'autres éléments.
- Grâce à son indice d'étanchéité IP, la caméra peut fonctionner correctement dans des conditions telles que la plule et la neige. Toutefois, cela ne signifie pas qu'elle peut fonctionner sous l'eau.
- N'installez pas la caméra dans des endroits où la pluie et la nelge peuvent frapper directement l'objectif.

Installer la Caméra

Placez le gabarit de montage sur le plafond et percez des trous aux endroits indiqués, puis insérez les chevilles pour cloisons sèches.

Vissez le couvercle du dôme sur la base de la caméra à l'aide de la clé allen.

REMARQUE: Conservez le film protecteur sur le couvercle du dôme jusqu'à ce que l'installation soit terminée.

Vissez la base de la caméra au plafond.

Ajustez l'angle de vue de la caméra si nécessaire.

θ θ₁ θ₂ θ₃ θ₄ #n 5

Alignez les flèches et l'encoche selon le schéma.
1. Flèches sur la base de la caméra 2. Encoche sur le module de la caméra
3. Flèche sur le dessus de la caméra

Fixez le couvercle du dôme à la base de la caméra en serrant les vls.

REMARQUE : Retirez le film protecteur du couvercle du dôme après l'installation.

FrançaisFrançais33 34

Dépannage

La Caméra ne s'Allume Pas

Si votre caméra ne s'allume pas, essayez les solutions suivantes :

• Assurez-vous que votre caméra est correctement alimentée. La caméra PoE doit être alimentée par un commutateur/injecteur PoE, un NVR ReoLink ou un adaptateur secteur 12V.
• Si la caméra est connectée à un dispositif PoE comme indiqué ci-dessus, connectez-la à un autre port PoE et vérifiez à nouveau.
• Réessayez avec un autre câble Ethernet.

L'image n'est pas Claire

Si l'image de la caméra n'est pas claire, essayez les solutions suivantes :

• Vérifiez que le couvercle du dôme de la caméra n'est pas sale, poussiéreux ou couvert de toiles d'araignée, et nettoyez-le à l'aide d'un chiffon doux et propre. Il est recommandé d'utiliser l'absorbeur de poussière fourni dans l'emballage.
• Dirigez la caméra vers une zone bien éclairée, car les conditions d'éclairage affectent considérablement la qualité de l'image.
• Mettez à jour le micrologiciel de votre caméra vers la dernière version.
• Rétablissez les paramètres d'usine de la caméra et vérifiez à nouveau.

Caractéristiques

Température de Fonctionnement : -10°C\~+55°C (14°F\~131°F)

Taille : Φ117x 86mm

Poids : 570g

Pour plus de Caractéristiques, visitez https://reolink.com/.

Notice de Conformité

Déclaration de Conformité FCC

Cet appareil est conforme à la partie 15 des Règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Déclarations de Conformité ISED

Cet appareil numérique de classe B est conforme à la norme ICES-003 du Canada. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de Conformité Simplifiée de l'UE

FrançaisFrançais35 36

Reolink déclare que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive CEM 2014/30/UE et de la Directive LVD 2014/35/UE.

Traitement Correct de ce Produit

Ce symbole signale que ce produit ne doit pas être jeté avec les autres déchets ménagers, dans l'ensemble de l'UE. Afin d'éviter que l'élimination incontrôlée des déchets ne nuise à l'environnement ou à la santé humaine, il convient de les recycler de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour restituer votre appareil usagé, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant où le produit a été acheté. Il sera en mesure de reprendre ce produit pour le recycler dans le respect de l'environnement.

Garantie Limitée

Ce produit est assorti d'une garantie limitée de 2 ans qui n'est valable que s'il est acheté dans la boutique officielle de Reolink ou auprès d'un revendeur agréé par Reolink. Pour en savoir plus : https://reolink.com/warranty-and-return/.

Conditions et Confidentialité

L'utilisation du produit est soumise à l'acceptation des Conditions d'Utilisation et de la Politique de Confidentialité de reolink.com. Tenir hors de portée des enfants.
