MANUAL DE USUARIO RLC-81MA REOLINK

Si necesita ayuda, comuníquese con Reolink antes de devolver su producto. La mayoría de las preguntas se pueden responder a través de nuestro centro de soporte en línea en https://support.reolink.com.

RESOLIVI INNOVATION LIMITED

RELINK INNOVATION LIMITED FLAT/RM 705 7/F FA YUEN COMMERCIAL BUILDING 75-77 FA YUEN STREET MONG KOK KL HONG KONG

EU REP Product Ident GmbH

Avis de la conformité 41

Contenu de la Boîte

Contenido de la coja 62

Presentación de la cámara 63

Diagrama de conexión 64

Configurar la cámara 65

Montar la cámara 66

Solución de problemas 69

Especificaciones 70

Notificación de cumplimiento 71

Español61 Español 62

Contenido de la caja

Cámara Tapa impermeable Cable Ethernet

Guía de inicio rápido

Etiqueta de vigilancia

Plantilla de orificios de montaje

Paquete de tornillos

Ranura para tarjeta Micro SD

Base

LED IR

Sensor de luz diurno

Objetivo gran angular

Teleobjetivo

Foco

Micrófono incorporado

Altavoz

Tapa impermeable

Cable de red

Botón de restablecimiento

* Pulse durante unos 10 segundos para restaurar el

dispositivo a los ajustes de fabrica.

Puerto de alimentación (opcional)

Español63 Español 64

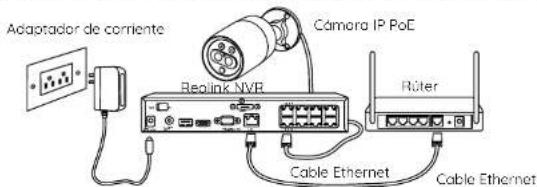

Diagrama de conexión Presentación de la cámara

Antes de utilizar la cámara, conéctela como se indica a continuación para finalizar la configuración inicial.

1. Conecte la cámara o un NVR Reolink (no incluido) con un cable Ethernet.

2. Conecte el NVR al rúter y, a continuación, encienda el NVR.

NOTA: La cámara debe ser alimentada con un adaptador de 12V DC o un dispositivo de alimentación PoE como inyector PoE, switch PoE o NVR Reolink (no incluido en el paquete).

Adaptador de corriente Cármora IP PoE Reopink NVR Router Cable Ethernet Cable Ethernet

* También puede conectar la cámara a un switch PoE o a un inyector PoE.

Configurar la cámara

Descargue e inicie la App Reclink o el software Cliente y siga las instrucciones que aparecen en pantalla para finalizar la configuración inicial.

- En el teléfono inteligente

Escanee para descargar la App Reolink.

- En la computadora

Ruta de descargo del Cliente Reolink: Voya a https://reolink.com > Soporte> App & Cliente.

NOTA: Si va a conectar la cámara a un NVR PoE Reolink, configure la cámara a través de la Interfaz del NVR.

Español65 Español 66

Montar la cámara

Consejos para el montaje

• No oriente la cámara hacia ninguna fuente de luz.
• La cámara no debe orientarse a ventanes de vidrio. De lo contrario, el reflojo de las luces de LEDs infrarrojos, el entorno circundante e indicadores de estado puede conducir a la male calidad de imágenes.
• La cámara no debe estar colocado en una zona sombreada y al mismo tiempo orientada hacia una zona bien luminada. De lo contrario, se producen imágenes de malo calidad. Para garantizar una óptima calidad, las condiciones de luminosidad tanto para la cámara como para el objeto vigilado deben ser iguales.
• Para una mejor calidad de imágenes, se recomienda limpiar el objetivo con un paño suave de vez en cuando.
• Asegúrese de que el puerto de alimentación no este directamente expuesto al agua o a la humedad y que no este bloqueado por el polvo u otros elementos.
• La cámara impermeable puede trabajar correctamente en condiciones como la lluvio y la nieve. Sin embargo, esto no significa que pueda funcionar bajo el agua.
• La cámara no debe estar instalada en lugares donde su objetivo pueda ser golpeado directamente por la lluvia y la nieve.

- La cámara puede trabajar en condiciones de frío extremo de hasta 25°C porque produce calor al estor alimentada. Puede mantenerla alimentada durante minutos en los interiores antes de instalar la en los exteriores.

Instalar la cámara

Taladre los agujeros de acuerdo con la plantilla de orificios de montaje.

NOTA: Utilice los anclajes para paneles de yeso incluidos en el paquete si es necesario.

Instale la base de montaje con los tomillos de montaje incluidos en el paquete.

NOTA: Pase el cable a través de la muesca para cables de la base de montaje.

Para obtener el mejor campo de visión, afloje el botón de ajuste del soporte de seguridad y gire la cámara.

Apriete el botón de ajuste para bloquear la cómara.

Español67 Español 68

Solución de problemas

La cámara no se enciende

Si su cámara no se enciende, pruebe las siguientes soluciones:

- Asegúrese de que su cámara está alimentada correctamente. La cámara PoE debe ser alimentada por un switch/injector PoE, el NVR Reolink o un adoptador de corriente de 12 V.

- Si la cámara está conectada a un dispositivo PoE como se indica más arriba, conecte la cámara a otro puerto PoE u compruebe si la cámara se enciende.

• Vuelva a intentarlo con otro cable Ethernet.

Si esto no funciona, póngase en contacto con el soporte de Reolink https://support.reolink.com/.

La imagen no es nítida

Si la imagen de la cámara no es nítida, pruebe las siguientes soluciones:
- Compruebe si el objetivo de la cámara tiene sociedad, polvo o telorafas; limpielo con un paño suave y limpio.
- Apunte la cámara a una zona bien iluminada, las condiciones de iluminación afectarán mucho a la calidad de la imagen.
- Actualice el firmware de su cámara a la última versión.
- Restaure la cámara a los ajustes de fábrica y vuelva a comprobarla.

Español69 Español 70

Si no funciona, póngase en contacto con el servicio de asistencia de Reolink https://support.reolink.com/.

El foco no está encendido

Si el foco de su cámara no está encendido, pruebe las siguientes soluciones:
- Asegúrese de que el foco está activado en la página Configuración del dispositivo a través de la App Reqlink/Client.
- Actualice el firmware de su cámara a la última versión.
- Restaure la cámara a los ajustes de fábrica y compruebe de nuevo la configuración de la luz del foco.
Si esto no funciona, póngase en contacto con el soporte de Reolink https://support.reolink.com/.

Especificaciones

Características del hardware

Alimentación: Por PoE (802.3af)/DC 12V

Foco: 1pieza

Modo Día/Noche: Conmutación automática

General

Temperatura de funcionamiento: -10°C a 55°C (14°F a 131°F)

Humedad de funcionamiento: 10%-90

Para más especificaciones, visite https://reolink.com/.

Notificación de Cumplimiento

Declaración de Cumplimiento de la FCC

Este dispositivo cumple con la parte 15 de las Reglas FCC. La operación está sujeta a las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencias perjudiciales; y (2) este dispositivo debe aceptar cualquier interferencia recibido, incluyendo interferencia que puede causar un funcionamiento no deseado.

NOTA: Este dispositivo ha sido probado y cumple con los límites para un dispositivo digital clase B, conforme a la porte 15 de las Reglos FCC. Estos límites estén discados para proporcioner una protección razonable contra interferencias dañinos en las instalaciones residenciales. Este equipo genera, utiliza y puede irracier energía de radiofrecuencia y si no se instala y utilizó de acuerdo con los instrucciones, puede causar interferencias perjudiciales a los comunicaciones por radiofrecuencia. Sin embargo, no hay ninguna garantía de que no habrá interferencias en una instalación determinada. Si el equipo causa interferencia dañina o la recepción de radio o televisión, lo cual se puede determinar encendiendo y apagondo el aparato, se recomienda al usuario que intente corregir la interferencia por uno o más de las siguientes medidas:

• Reoriente o reubique lo antena receptora.
• Aumente lo separación entre el equipo y el receptor.
• Conecte el equipo a un tomacorriente de un circuito distinto al que está conectado el receptor.
• Consulte al distribuidor o un técnico experimentado en radio/TV para obtener ayuda.

Cualquier cambio o modificación no expresamente aprobado por la parte responsable por el cumplimiento podría anular la autoridad del usuario para operar este dispositivo.

Declaración de Advertencia de Exposición a RF de la FCC

Este equipo cumple con los límites de exposición o la radiación de la FCC establecidos pero un entorno no controlado. Debe instalarse y operar con una distancia mínima de 20 cm entre el radiador y su cuerpo.

Simplificada Declaración de Conformidad de la UE

Reolink declara que la cámara WiFi cumple con los requisitos esenciales y otras disposiciones pertinentes de la Directiva 2014/53/UE; la cámara PoE cumple con la Directiva 2014/30/UE.

Español71 Español 72

Desecho Correcto del Producto

Esta marca indica que este producto no debe ser desechado con otros residuos domésticos en todo la UE. Para evitar posibles daños al medio ambiente o a la salud humana causados por el desecho incontrolado de residuos,

reciclero de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo ya usado, por favor, acuda a sistemas de devolución y recogida o contacte al minorista del cual compró el producto. Puede reciclario de forma ecológica.

Garantía Limitada

Este producto tiene una garantía limitada de 2 años que solo es válida si se adquiere en la tienda oficial de Reolinko en un distribuidor autorizado de Reolink. Descubra más en: https://reolink.com/warranty-and-return/.

NOTA: Esperarios que tenga una buena experiencia con nuestro producto. Si usted no está satishecho y quiere devolverlo, le es muy recomendable que restablezca la cámara o la configuración de fábrica y sacue la tarjeta SD insertada antes de la devolución.

Español73 Español 74

Términos y Privacidad

El uso del producto está sujeto a la aceptación de los Términos de Servicio y la Política de Privacidad en reolink.com. Mantenga el producto fuera del alcance de los niños.

Contrato de Licencia de Usuario Final

Al utilizar el Software del producto que está integrado en el producto Reolink, usted acepta los términos de este Contrato de Licencio de Usuario Finol ("EULA") entre usted y Reolink. Obtenga más información en: https://reolink.com/eula/.

Declaración ISED

Este dispositivo contiene transmisor(es)/ receptor(es) que cumplen con la(s) norma(s) RSS de exención de licencia de Innovation, Science and Economic Development Canada. La operación está sujeta a las siguientes dos condiciones:

(1) Este dispositivo no puede causar interferencias; (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencia que pueda causar un funcionamiento no deseado.

Declaración de Exposición a RF para IC

Este equipo ha sido evaluado para cumplir con los requisitos generales de exposición a RF. El dispositivo puede utilizarse sin restricción en condiciones de exposición portótil. La distancia mínima de separación es de 20 cm.

Soporte técnico

Si necesita alguno ayuda, visite nuestro centro de soporte en línea y póngase en contacto con nuestro equipo de soporte en https://support.reolink.com antes de la devolución.
