BEDIENUNGSANLEITUNG RLC-81MA REOLINK

Technische Unterstützung

Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie Ihre Bestellung zurücksenden. Meiste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.reolink.com.

Support technique

Verbindungsciogramm 19

Einrichten der Kamera 20

Montage der Kamera 21

Fehlersuche 24

Spezifikationen 25

Konformitätserklärung 26

Lieferumfang

Aufsichtsschild Kurzanleitung Montagelochschablone

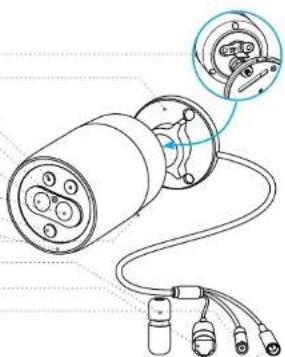

Über die Kamera

microSD-Kartenslot

Sockel

IR-LED

Tageslicht-Sensor

Weitwinkelobjektiv dichter Decker Netzwerkkabel

Teleobjektiv

Spotlight

Einbau-M

Lautsprecher

Wasserfester Deckel

Netzwerkkabel

Reset-Taste

*Zurück auf Werkseinstellungen: die Reset-

Taste los tóng drucken.

Strom-Port (optional)

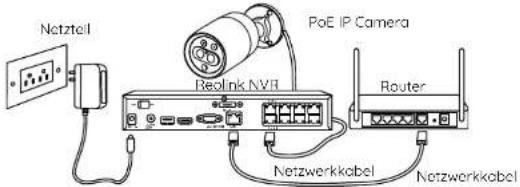

Bevor Sie die Kamera benutzen, schließen Sie die Kamera bitte wie unten beschrieben an, um die Ersteinrichtung obzuschließen. 1. Schließen Sie die Kamera mit einem Netzwerkkabel an einen Reclink NVR (nicht im Lieferumfang enthalten) an. 2. Verbinden Sie den NVR mit Ihrem Router, und schalten Sie ihn ein.

HINWEIS: Die Kamera sollte mit einem 12V DC Netzteil oder einem PoE-Stromversorgungsgerät wie einem PoE Injektor, PoE-Switch oder Reolink NVR (nicht im Lieferumfang enthalten) eingeschaltet werden.

Netzteil PoE IP Camera Beolink NVR Router Netzwerkkelabel Netzwerkkelabel

* Man kann sie auch an einen PoE-Switch oder PoE-Injektor anschließen.

Deutsch19 Deutsch 20

Einrichten der Kamera

Laden Sie Reolink App oder Client herunter, starten Sie sie und folgen Sie den Anweisungen auf dem Bildschirm, um die die Ersteinrichtung abzuschließen.

- Smartphone

Scannen & Reolink App herunterladen.

• PC

Download Pfad für Reolink Client: https://reolink.com > Support> App & Client.

HINWEIS: Wenn Sie die Kamera an einen Reolink PoE NVR anschließen, richten Sie die Kamera bitte über die NVR-Schnittstelle ein.

Montage der Kamera

Tipps für die Montage

• Richten Sie die Kamera nicht auf eine Lichtquelle.
• Richten Sie die Kamera nicht auf Glosfenster, Andernfalls kann die Bildqualität aufgrund der Blendung durch Infrarot-LEDs, Umgebungslicht oder Statusleuchten beeinträchtigt werden.
• Stellen Sie die Kamera nicht in schaltigen Bereich, sondern richten Sie sie auf gut beleuchteten Bereich. Sonst kann es zu schlechten Bildqualität kommen. Um beste Bildqualität zu erzielen, sollten die Lichtverhältnisse für die Kamera und das Aufnahmeobjekt gleich sein.
• Um eine bessere Bildqualität zu erhalten, empflehlt es sich, das Kuppelgehäuse von Zeit zu Zeit mit einem weichen Tuch zu reinigen.
• Stellen Sie sicher, dass der Strom-Port nicht direkt mit Wasser oder Feuchtigkeit ausgesetzt ist und nicht durch Staub oder andere Elemente blockiert wird.
  • Die wasserdichte Kamera kann unter Bedingungen wie Regen und Schnee einwandfrei funktionieren. Das bedeutet jedoch nicht, dass die Kamera unter Wasser arbeiten kann.
• Installieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt gegen das Objektiv schlagen können.
• Die Kamera kann bei extremer Kälte von bis zu -25^ funktionieren. Wenn sie eingeschaltet ist, erzeugt die Kamera Wärme. Sie können die Kamera einige Minuten lang in innenräumen betreiben, bevor Sie sie im Freien installieren.

Deutsch21 Deutsch 22

Installation der Kamera

Bohren Sie Löcher entsprechend der Montagelochschablone.

HINWEIS: Verwenden Sie bei Bedarf die Dübel für Trockenbauwände im Paket.

Installieren Sie die Montagebasis mit den im Lieferumfang enthaltenen Befestigungsschrauben.

HINWEIS: Führen Sie das Kabel durch die Kabelkerbe auf der Montagebasis.

Lösen Sie fürs beste Sichtfeld den Einstellknopf an der Halterung und drehen Sie die Kamera.

Drehen Sie den Einstellknopf zum Verriegeln der Kamero fest.

Fehlersuche

Kamera lässt sich nicht einschalten

Wenn sich ihre Kamera nicht einschalten lässt, versuchen Sie bitte die folgenden Lösungen: • Vergewissern Sie sich, dass ihre Kamera richtig mit Strom versorgt ist. Die PoE-Kamera sollte über einen PoE Switch/Injektor, den Redink NVR oder einen 12V-Netzodopter mit Strom versorgt werden. • Wenn die Kamera wie oben beschrieben an ein PoE-Gerät angeschlossen ist, schließen Sie die Kamera on einen anderen PoE-Port an und prüfen Sie, ob sich die Kamere einschalten lässt. • Versuchen Sie es erneut mit einem anderen Netzwerkabel.

Bleibt es ungelöst, kontaktieren Sie Support: https://support.reclink.com/.

Unscharfes Bild

Wenn dos Bild der Kamera nicht so klar ist, versuchen Sie bitte die folgenden Lösungen: - Prüfen Sie, ob es Schmutz, Staub oder Spinnweben auf der Kuppelgehäuse der Kamera gibt. Wenn ja, reinigen Sie es mit einem weichen, souberen Tuch. - Richten Sie die Kamera auf einen gut beleuchteten Bereich. Die Lichtverhältnisse wirken sich stark auf die Bildqualität aus. - Aktualisieren Sie die Firmwore Ihrer Kamera auf die neueste Version. - Seitzen Sie die Kamera auf die Werksainstellungen zurück und überprüfen Sie sie erneut.

Deutsch23 Deutsch 24

Bleibt es ungelöst, kontaktieren Sie Support: https://support.reolink.com/.

Spotlight arbeitet nicht

Wenn der Spotlight der Kamera nicht eingeschaltet ist, versuchen Sie die folgenden Lösungen:

- Stellen Sie sicher, dass der Spotlight auf der Seite Geräteeinstellungen über Reolink App/Client aktiviert ist.

- Aktualisieren Sie das Bildmaterial Ihrer Kamera auf die neueste Version.

- Stellen Sie die Kamera auf Werkseinstellungen wieder her und überprüfen Sie die Spotlightestellungen erneut.

Bleibt es ungelöst, kontaktieren Sie Support: https://support.reolink.com/.

Spezifikation

Über Hardware

Tag-/Nacht-Modus: Automatische Umschaltung

Das Allgemeine

Arbeitstemperatur: -10°C -55°C (14°F - 131°F)

Deutsch25 Deutsch 26

Arbeitsfeuchtigkeit:10%-90%

Weitere Informationen finden Sie unter https://reolink.com/.

Konformitätserklärung

FCC-Konformitätserklärung

Das Gerät erfüllt die Anforderungen von Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den zwei Bedingungen: Das Gerät darf keine schödlichen Interferenzen verursachen, muss alle empfangenen Interferenzen akzeptieren, inkl. Interferenzen, die unerwünschten Betrieb verursachen können.

HINWEIS. Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCCVorschriften. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten sicherstellen. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen.

Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr verursuchen. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfongs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

- Richten Sie die Empfongsantenne neu aus oder stellen Sie sie um.

- Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger

- Schließen Sie das Gerät an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist.

- Wenden Sie sich an den Händler oder einen erfahrenen Radio-/ TV-Techniker, um Hilfe zu erhalten.

Die nicht explizit von der für die Einhaltung Verantwortlichen erlaubten Änderungen oder Modifikationen können Berechtigung des Benutzers zum Betrieb der Geräte aufheben.

FCC RF-Warnungserklärung

Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät muss mit einem Mindestabsland von 20 cm zwischen dem Strahler und dem Körper instolliert und betrieben werden.

Vereinfachte EU-Konformitätserklärung

Reblink erklärt, dass die WLAN-Kamera mit den wesentlichen Anforderungen und anderen einschlägigen Bestimmungen der Richtlinie 2014/53/EU, die PoE-Kamera und NVR mit der Richtlinie 2014/30/EU übereinstimmt.

Deutsch27 Deutsch 28

Richtige Entsorgung

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Hausholtsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermeiden, recyclein Sie es am besten auf eine geeignete Weise. Um ihr Altgerät

zurückzugeben, nutzen Sie bitte die Rückgebe- und Sommolsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umwellgerechten Recycling zuführen.

Begrenzte Garantie

Die Garantie des Produkts beträgt 2 Jahre, die nur gültig für Kauf im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler. Mehr: https://reolink.com/warranty-and-re-turn/.

HINWEIS Hoffentlich gefällt Ihnen der neue Kauf. Doch bei Unzufriedenheit und Zurückgeben wird dringend empfohlen, die Kamera vor der Rückgabe auf die Werksinstellungen zurückzusetzen und die eingelegte SD-Karte herauszunehmen

Datenschutz & AGB

Die Nutzung des Gerätes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reolink.com. Holten Sie die von Kindern fern.

Endbenutzer-Lizenzvertrag

Durch Verwenden der in das ReolinkProdukt eingebetteten Produktsoftware, erklären Sie sich mit den Bedingungen dieses Endbenutzer-Lizenzvertrags (EULA) zwischen Ihnen und Reolink einverstanden. Mehr: https://reolink.com/culo/.

ISED-Erklärung

Dieses Gerät enthält lizenzbefreite(n) Sender/Empfänger, die den lizenzbefreiten RSS(s) von Innovation, Science and Economic Development Canada entsprechen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

(1) Dieses Gerät darf keine Störungen verursachen. (2) Dieses Gerät muss alle Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb des Geräts verursachen können.

Deutsch29 Deutsch 30

Erklärung zur Hochfrequenzexposition für IC

Das Gerät wurde so bewertet, dass es die allgemeinen RF-Expositionsanforderungen erfüllt. Das Gerät kann unter mobilen Expositionsbedingungen verwendet werden. Der Mindestabstand beträgt 20 cm.

Technischer Support

Wenn Sie technische Hilfe benötigen, besuchen Sie bitte https://support.reclink.com. und unser Support-Team kontaktieren, bevor Sie die Produkte zurückschicken.
