MANUAL DE USUARIO Tuareg 92 Efco

¡No expedir! Adjuntar sólo al pedido de asistencia técnica.

FECHA

CONCESIONARIO

E. Tipo de dispositivo de corte: cuchilla rotativa.

Anchura de corte: 92 cm

F. We confirm that:

Gracias por comprar este tractor cortacésped de Emak S.p.A., una empresa reconocida tanto en Europa como a nivel internacional como fabricante de cortacéspedes y accesorios de calidad para el mantenimiento de superficies de césped.

ACERCA DE ESTE MANUAL

Este manual le guiará, de la manera más sencilla posible, en la instalación, el funcionamiento y el mantenimiento seguros de su tractor cortacésped, y le proporcionará información sobre las opciones que le ofrece. Está destinado, por tanto, a todas las personas que tomen contacto con el tractor cortacésped durante su instalación, funcionamiento y mantenimiento.

Estudie con detenimiento este manual antes de hacer cualquier tipo de operación con el cortacésped. Siga las instrucciones que figuran en este manual de usuario para operar el cortacésped con mayor facilidad y utilizarlo de forma óptima con vistas a garantizar una larga duración.

SÍ MBOLOS UTILIZADOS EN EL PRESENTE MANUAL DE USUARIO

SÍ MBOLO	SI GNI FI CADO
	Estos símbolos significan «ATENCIÓN» y «ADVERTENCIA» e informan sobre elementos que pueden dañar el cortacésped o provocar daños graves al usuario.
	Este símbolo indica una instrucción, propiedad, procedimiento o asunto importante que deberá conocer y respetar durante el montaje, el funcionamiento y el mantenimiento del cortacésped.
	Este símbolo indica información de utilidad vinculada con el cortacésped o sus accesorios.
	Este símbolo hace referencia a una de las imágenes que hay al principio del manual de usuario. Siempre va acompañado del número de la imagen.
	Este símbolo hace referencia a otro capítulo del presente manual de usuario o de otro manual y, a menudo, se muestra junto con el número del capítulo al que se refiere.

INFORMACIÓN ESENCIAL

El presente manual de usuario forma parte del tractor cortacésped y deberá entregarse junto con él en caso de reventa. Por este motivo, debe guardarlo como referencia para el futuro.

No ponga el cortacésped en funcionamiento hasta que no haya leído completamente todas las instrucciones, restricciones y recomendaciones contenidas en este manual de usuario, prestando especial atención al capítulo sobre seguridad en las operaciones.

Es posible que las ilustraciones e imágenes contenidas en este manual de usuario no siempre se correspondan con la realidad, puesto que su propósito es describir los principios esenciales del dispositivo.

EN CASO DE DUDA

En la práctica, a menudo ocurren situaciones impredecibles que no pueden incluirse ni describirse en este manual de usuario. Por lo tanto, si alguna vez no comprende algún procedimiento, si alguna disposición no le resulta clara o si tiene alguna duda, no dude en ponerse en contacto con uno de los más de 100 centros de servicio técnico autorizados y equipados profesionalmente que hay en toda Europa, ya que cuentan con expertos capacitados y acreditados que podrán ayudarle.

1 INFORMACIÓN TÉCNICA

1.1 APLICACIÓN

Los cortacéspedes de la marca APACHE/ TUAREG son tractores cortacésped de dos ejes diseñados para cortar el césped en zonas cuidadas y descuidadas, planas o con una inclinación de hasta 22° (40 %) y sin cuerpos extraños (piedras, ramas caídas, huesos, elementos macizos, etc.). Puede utilizarse para cortar vegetación perenne variada, mezclada con frambuesos, zarzas y otras malezas.

Cualquier uso del tractor cortacésped distinto al que se describe en el presente manual de usuario y que supere el alcance de uso que se describe aquí, se considerará contrario a la finalidad o uso previsto. El fabricante del cortacésped no se hará responsable de cualesquiera daños derivados de dicho uso, en cuyo caso el riesgo recaerá sobre el usuario. El usuario también se hará responsable del cumplimiento de las condiciones indicadas por el fabricante sobre el funcionamiento, el mantenimiento y la reparación de este cortacésped, que deberá ser utilizado, mantenido y reparado exclusivamente por personas que conozcan dichas condiciones y que hayan sido informadas sobre los posibles peligros.

Tan solo se deberán conectar al cortacésped accesorios que hayan sido aprobados por el fabricante. El uso de otros accesorios conllevará la anulación inmediata de la garantía.

1.2 PARTES PRINCI PALES DEL TRACTOR CORTACÉSPED

El tractor cortacésped está formado por las siguientes partes básicas:

1.2

(1) Capó con espacio de almacenamiento

El capó es una combinación de cubiertas metálicas y de plástico con un espacio de almacenamiento para la batería y el depósito de combustible.

(2) Bastidor con parachoques

El bastidor con parachoques sirve como elemento de soporte para la mayoría de las piezas principales del cortacésped.

(3) Eje delantero con ruedas, incluida la dirección*

El eje delantero posibilita el giro de las ruedas. El giro de las ruedas se controla con el volante, a través de un mecanismo de cremallera.

El cortacésped 92 EVO 4x4 está equipado con tracción en las ruedas delanteras. La tracción en todas las ruedas se activa automáticamente y la potencia se distribuye a cada uno de los ejes en función de las condiciones de tracción y del modo de desplazamiento (hacia delante o hacia atrás).

(4) Plataforma de corte

La plataforma de corte corta el césped. Se encuentra debajo del cortacésped. Está formada por una cubierta, un plato principal, los soportes de cuchillas y dos cuchillas de corte macizas. La plataforma se acciona desde el motor del cortacésped, por medio de un embrague electromagnético y una correa trapezoidal.

(5) Motor y caja de velocidades con propulsión trasera con anulación

El motor de gasolina de cuatro tiempos está montado en el bastidor, en la parte trasera del cortacésped. La caja de velocidades con transmisión de potencia hidrostática sirve para cambiar de marcha durante la conducción. La palanca de anulación se encuentra en la placa trasera del cortacésped. Sirve para acoplar y desacoplar la caja de velocidades con las ruedas traseras.

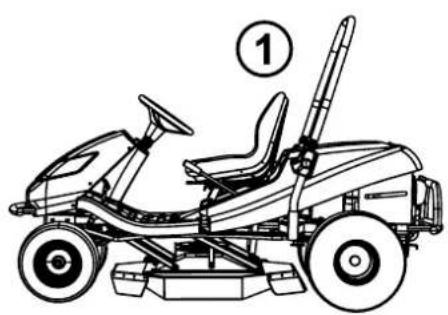

(6) Bastidor basculante del cortacésped

El bastidor basculante está diseñado para facilitar los trabajos de mantenimiento y servicio y para proteger al usuario contra las ramas de árboles y arbustos.

(7) Puesto del conductor

El asiento cómodo permite acceder fácilmente a todos los elementos de mando del cortacésped. El asiento utilizado garantiza un manejo cómodo y seguro.

* ATENCIÓN: Por motivos de fabricación, el tractor cortacésped 92 EVO 4x4 no permite desconectar la propulsión delantera; el sistema hidráulico no está equipado con una válvula de anulación, lo que limita considerablemente la posibilidad de mover el cortacésped cuando el motor no está en marcha. Tal movimiento sobrecarga notablemente el eje delantero, que podría resultar dañado. La palanca de anulación del cortacésped se utiliza principalmente para purgar el sistema hidrostático. No se debe utilizar el cortacésped (seleccionar la posición de desplazamiento) si la palanca de anulación se encuentra en la posición de desacoplamiento, ya que las transmisiones podrían resultar dañadas.

1.3 ETI QUETA DE IDENTIFICACIÓN DEL PRODUCTO Y OTRAS ETI QUETAS CON SÍMBOLOS UTILIZADOS EN EL TRACTOR CORTACÉSPED

1.3.1 ETIQUETA DE IDENTIFICACIÓN DEL PRODUCTO

Cada tractor cortacésped tiene una etiqueta de identificación del producto, ubicada bajo el asiento. Se puede acceder a ella levantando el asiento.

1.3.1

1. Modelo del cortacésped
2. Tipo de motor
3. Año de fabricación
4. Peso
5. Nombre y dirección del fabricante
6. Marca de conformidad del producto
7. Logotipo del fabricante

El vendedor registrará el número de serie en el otro lado de la portada del presente manual de usuario al entregar el cortacésped.

1.3.2 OTRAS ETIQUETAS Y SUS SIGNIFICADOS

El cortacésped contiene las siguientes etiquetas y adhesivos:

Etiquetas en la plataforma de corte:

1.3.2a		Peligro No pisar
		Herramientas giratorias		Nivel de potencia sonora garantizado de conformidad con la directiva 2000/14/CE

Etiquetas ubicadas en el carenado bajo el asiento:

1.3.2b		Peligro		No tocar durante el funcionamiento		Seguir las instrucciones del manual al reparar
		No salir del cortacésped mientras se está conduciendo		Precaución, desvío de objetos		Leer el manual
		No cortar cerca de otras personas		No llevar pasajeros		No conducir de forma perpendicular a la pendiente
		Mantener una distancia de seguridad adecuada respecto de las personas no autorizadas		Pendiente máxima de trabajo

Etiquetas en la parte trasera del cortacésped:

1.3.2c

Atención Superficie caliente

Riesgo de quemaduras

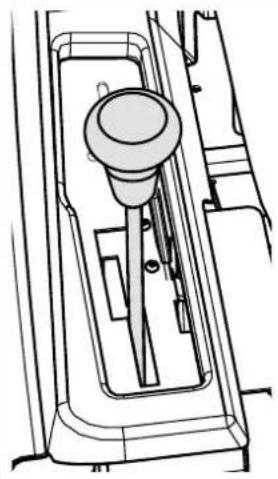

Etiquetas en la palanca de marcha:

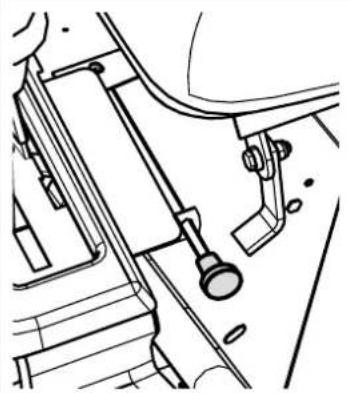

1.3.2d		Estárter

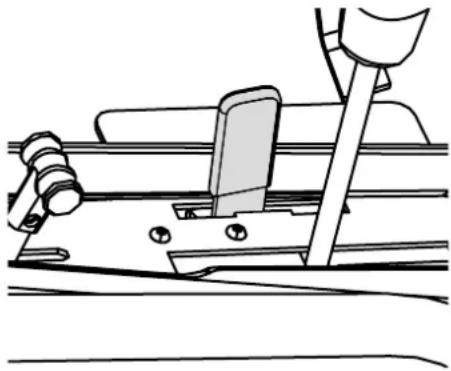

		Control de crucero
	0	Control de crucero desactivado
	1	Control de crucero activado
		Rápido
		Lento
	F	Marcha adelante
	N	Neutro
	R	Marcha atrás

Está terminantemente prohibido retirar o dañar las etiquetas y los símbolos fijados al cortacésped. Si las etiquetas se dañan o quedan ilegibles, póngase en contacto con el proveedor o el fabricante del cortacésped y solicite su sustitución.

1.4 PARÁMETROS TÉCNICOS

PARÁMETROS BÁSI COS UNIDADES			92 EVO 92 EVO 4x4
	Dimensiones del cortacésped (largo x ancho x alto):		[mm] 2310	x 1030 x 1540
	Ancho de vía	Delante	[mm] 850/	790 825/790
		Detrás
	Peso del cortacésped [kg] 331 353
	Velocidad hacia delante/atrás [km/h]		9/7 9/7
	Altura de corte/posición de transporte		[mm] 50 -	100 / 120
	Anchura de corte [mm]		920
	Dimensiones de las ruedas	Delante	["]	16x6,5-8	16x6,5-8
		Detrás		20x10,0-8	20x10,0-8
	Capacidad del depósito de combustible		[l]	19
	Tipo de combustible		---	Gasolina sin plomo Natural 95
	Tipo de batería		---	12 V 28 Ah	12 V 32 Ah

* - Para los valores específicos, véase la tabla de la página siguiente.

Motor	Velocidad (rpm, min ^-1 )	Nivel declarado de emisión de presión sonora en el puesto de conducción L_pAd (dB) EN ISO 5395-1	Nivel garantizado de emisión de potencia sonora L_WAG (dB) 2000/14/CE	Nivel declarado de vibración (m.s ^-2 ) EN ISO 5395-1
				vibraciones totales a_wd	Transmitida a la mano/brazo a_nvd
B&S 21 Vanguard	3000 82	+2 100 0,7+0,3 2,7+1,3
B&S 23 Vanguard	3000 87	+4 100 1,5+0,6 < 2,5
Loncin LC2P77F	3000 85	+2 100 1,0+0,4 2,9+1,5
EMAK K2400	3000 85	+2 100 1,0+0,4 2,9+1,5

Los valores medidos según la norma ČSN EN ISO 5395-1 se corresponden con los valores de la norma ČSN EN 836+A4

2. SALUD Y SEGURIDAD LABORAL

Los tractores cortacésped del modelo 92 EVO y 92 EVO 4x4 que se comercializan bajo la marca CROSSJET se fabrican de conformidad con las normas de seguridad europeas en vigor. El fabricante del cortacésped lo ratifica en la Declaración de conformidad incluida al final del presente manual de usuario (0).

Si el cortacésped se utiliza adecuadamente y de conformidad con el manual de usuario, es muy seguro.

Si no se cumplen las normas de seguridad o no se respetan todas las advertencias contenidas en este manual, el presente tractor cortacésped podría cortar manos, piernas o arrojar objetos y provocar daños graves e incluso la muerte a personas, así como daños o desperfectos irreparables en el cortacésped, sus piezas o sus accesorios.

2.1 INSTRUCCIONES DE SEGURIDAD

El usuario es el principal responsable de su propia seguridad y de la de los demás durante el funcionamiento del tractor cortacésped. El fabricante no asumirá ninguna responsabilidad por los daños provocados a personas o al cortacésped, ni por los daños ecológicos derivados de un uso o funcionamiento del cortacésped distinto del indicado en las instrucciones de seguridad incluidas en el presente manual de usuario.

2.1.1 INSTRUCCIONES GENERALES DE SEGURIDAD

! Solo deberán conducir el cortacésped personas mayores de 18 años que hayan leído el presente manual de usuario.
! El usuario del cortacésped es el responsable de la seguridad de las personas que se encuentran cerca de la zona de trabajo.
! No está permitido realizar modificaciones técnicas en el cortacésped y sus accesorios sin la autorización previa por escrito del fabricante. Los cambios no autorizados pueden poner en peligro la seguridad y anular la garantía.
! Respete todas las exigencias relativas a la protección contra incendios ( 2.4).
! No retire las etiquetas o adhesivos de seguridad del cortacésped.
! No se coloque junto al cortacésped ni debajo de él cuando esté elevado y no esté suficientemente asegurado, ya que podría caerse o volcar.
! Apague siempre la plataforma de corte y el motor y saque la llave del contacto cuando:

▶ Limpie el cortacésped
▶ Retire el césped acumulado de la plataforma de corte
Haya conducido sobre un objeto extraño y deba comprobar si el cortacésped ha sufrido algún daño o si es necesario arreglar algo
▶ El cortacésped vibre con una fuerza fuera de lo normal y haya que identificar el motivo de las vibraciones
Esté reparando el motor u otras piezas móviles (desconecte también los cables de las bujías)

2.1.2 VESTIMENTA Y AYUDAS DE PROTECCIÓN PARA EL CONDUCTOR

! Cuando utilice el cortacésped, lleve siempre ropa adecuada. No utilice nunca ropa holgada ni pantalones cortos.
! Cuando utilice el cortacésped, lleve siempre un calzado firme y cerrado y, si fuera posible, con suela antideslizante. No utilice nunca el cortacésped con sandalias o sin calzado.
! Los valores de ruido y vibración en el puesto del operador que se indican en este manual (1.4) están relacionados estrechamente con los requisitos de las directivas de la UE 2003/10/ES (exposición a ruido) y 2002/44/ES (exposición a vibraciones), que regulan las condiciones de uso de equipo de protección individual contra el ruido y las vibraciones, así como la reducción del tiempo de exposición del operador mediante descansos adecuados. El fabricante recomienda usar siempre protección auditiva al utilizar el cortacésped. El incumplimiento de estas instrucciones puede causar daños permanentes en la salud.

2.1.3 ANTES DE UTILIZAR EL CORTACÉSPED

! No utilice el tractor cortacésped si está dañado o si falta algún elemento de protección. Todas las cubiertas y elementos de protección deberán estar siempre en su sitio. Por lo tanto, no retire ni ponga fuera de funcionamiento ningún elemento de protección del cortacésped. Compruebe regularmente que dichos elementos funcionen correctamente.
! No utilice el cortacésped si ha consumido alcohol, drogas o medicamentos que puedan afectar a los sentidos.
! No utilice el cortacésped si sufre mareo o desvanecimiento, o si se siente debilitado o incapaz de concentrarse.
! Antes de poner en marcha el cortacésped, familiarícese bien con todos los elementos de mando y compruebe que sabe controlarlos y que, de ser necesario, puede detener o apagar inmediatamente el motor.
! No realice ajustes en el regulador del motor ni el limitador de velocidad del motor.
! Antes de empezar a utilizar el cortacésped, retire de la superficie de la zona donde va a cortar el césped todas las piedras, trozos de madera, cables, huesos, ramas caídas y demás elementos que pudieran salir despedidos al cortar el césped.
! Repare todos los fallos antes de seguir utilizando la máquina. Antes de empezar a trabajar, compruebe completamente que todas las correas estén tensadas, que las cuchillas estén afiladas y que el interior de la plataforma de corte esté limpio.

2.1.4 DURANTE EL USO DEL CORTACÉSPED

! El cortacésped no debe usarse para trabajar en pendientes con una inclinación superior a 22° (40 %).

! Está prohibido transportar a otras personas, animales o cargas directamente en el cortacésped. Solo se permite transportar cargas en remolques aprobados por el fabricante del cortacésped.

! Retire siempre la llave del contacto, incluso cuando deje el cortacésped solo durante poco tiempo.

! Al conducir el cortacésped fuera de la zona donde se está cortando el césped, desacople siempre la plataforma de corte y levántela a la posición de transporte.

! No corte cerca de montones de material, agujeros o bordes. El tractor cortacésped puede volcar de forma repentina si la rueda pasa por el borde de un agujero o una zanja, o por un borde que pueda hundirse.

! Al trabajar, evite los soportes de hormigón, tocones, bordes de jardín y bordillos de caminos para que no entren en contacto con las cuchillas, pues podrían dañar la plataforma de corte y el mecanismo del cortacésped.

! Si se produce un impacto con un objeto sólido, detenga y apague la plataforma de corte y el motor e inspeccione todo el cortacésped y, en especial, el mecanismo de dirección. Si fuera necesario, realice las reparaciones oportunas antes de arrancar de nuevo el motor.

! Cuando sea posible, evite trabajar con el cortacésped en césped húmedo. La falta de tracción puede hacer que patine.

! Evite los obstáculos (como un cambio repentino en la pendiente de una cuesta, las zanjas, etc.) que pudieran provocar el vuelco del cortacésped.

! Cuando la función de corte está desactivada, la plataforma de corte debe estar siempre en la posición de transporte.

! No intente mantener la estabilidad del cortacésped poniendo un pie en el suelo.

! Utilice el cortacésped solo durante el día o con una buena iluminación artificial.

! No está permitido circular con el cortacésped por vías públicas.

! No se ponga ropa holgada ni pantalones cortos cuando utilice el cortacésped, y utilice calzado robusto y totalmente cerrado. No utilice nunca el cortacésped con sandalias o sin calzado.

! No deje el motor en marcha en lugares cerrados. Los humos de escape contienen sustancias que, pese a no tener olor, son muy venenosas.

! No coloque las manos ni los pies debajo de la cubierta de la plataforma de corte. No acerque ninguna parte del cuerpo a las piezas giratorias o móviles del cortacésped.

! No arranque el motor sin tubo de escape.

! Normalmente, el ruido que se emite al cortar césped no supera los valores de presión y potencia sonora indicados en el presente manual de usuario (1.4). Sin embargo, en algunos casos, en determinadas condiciones y según el estado del terreno, pueden superarse los niveles de ruido indicados durante un breve periodo de tiempo.
! El fabricante recomienda el uso de protección auditiva al usar el cortacésped, ya que forzar el oído con un nivel de ruido excesivo o los efectos del ruido a largo plazo pueden causar daños auditivos permanentes.
! Preste siempre la máxima atención a la conducción y a las demás actividades relacionadas con el uso del cortacésped. Las causas más comunes de pérdida del control del cortacésped son, por ejemplo:
▶ La pérdida de tracción de las ruedas.
▶ El exceso de velocidad, no adaptarla a las condiciones reales y a las características del terreno.
Las frenadas repentinas con bloqueo de ruedas.
▶ El uso del cortacésped para fines para los que no fue diseñado.

2.1.5 TRAS TERMINAR DE TRABAJAR CON EL CORTACÉSPED

! Mantenga el cortacésped y los accesorios limpios y en buen estado técnico en todo momento.
! Las cuchillas giratorias están afiladas y pueden causar lesiones. Siempre que manipule las cuchillas, envuélvalas o utilice guantes protectores.
! Compruebe regularmente que las tuercas y los pernos de sujeción de las cuchillas estén apretados al par adecuado (6.3.6).
! Preste especial atención a las tuercas de fijación. Cuando se afloja una tuerca por segunda vez, pierde capacidad de fijación y, por lo tanto, debe sustituirse por otra nueva.
! Inspeccione regularmente todos los componentes y, si es necesario, sustituya los que deban cambiarse según las recomendaciones del fabricante.

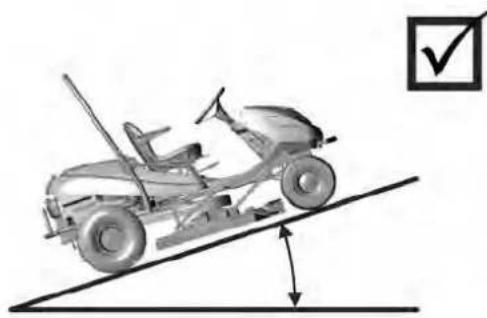

2.2 INSTRUCCIONES DE SEGURIDAD PARA TRABAJAR EN PENDIENTES

Las pendientes son la principal causa de accidentes, pérdida de control del cortacésped o vuelco, situaciones que pueden causar lesiones graves e incluso la muerte. El corte en pendientes siempre exige mayor atención. No corte en pendientes si no se siente seguro o si supera su nivel de habilidad.

! Los tractores cortacésped pueden utilizarse en pendientes con un ángulo de inclinación máximo de 22° (40 %) y solo en la dirección de la línea de caída, es decir, hacia arriba o hacia abajo. Más información en ■5.5.4.

! Al cambiar de dirección se deben extremar las precauciones. No gire en una pendiente a menos que sea absolutamente necesario.

! Preste atención a los agujeros, raíces y terrenos desiguales. Las desigualdades del terreno pueden provocar que el cortacésped vuelque. El césped alto puede ocultar obstáculos peligrosos. Por lo tanto, retire todos los objetos extraños de la zona en la que desea cortar antes de empezar.

! Seleccione una velocidad adecuada para no tener que detenerse en una cuesta.

! Tenga mucho cuidado al instalar accesorios en el enganche. El cortacésped podría perder estabilidad.

! Todos los movimientos en una pendiente se deben realizar de forma lenta y suave. No realice cambios repentinos de velocidad o dirección.

! Evite arrancar o parar en una pendiente. Si las ruedas pierden tracción, apague la alimentación de las cuchillas y baje lentamente la cuesta.

! Empiece a conducir con mucho cuidado y lentamente cuando esté en una pendiente, de forma que el cortacésped no «salte». Reduzca siempre la velocidad de conducción del cortacésped antes de una pendiente y, especialmente, al desplazarse cuesta abajo, baje la velocidad al mínimo para aprovechar el efecto de frenado de la caja de velocidades. El efecto de frenado es considerablemente mayor en el cortacésped AC 92-23 4x4.

2.3 SEGURIDAD INFANTIL

Si el operador del tractor cortacésped ignora la presencia de niños, puede producirse un accidente trágico. El movimiento de un tractor cortacésped llama la atención de los niños. No asuma nunca que los niños permanecerán en el lugar donde los vio por última vez.

! No permita la presencia de niños sin vigilancia en la zona donde se va a cortar el césped.
! Esté siempre alerta. Si se acerca algún niño, apague el cortacésped.
! Antes y mientras dé marcha atrás, mire hacia atrás y al suelo.
! No transporte nunca niños, ya que podrían caerse y resultar heridos de gravedad o incluso interferir peligrosamente en los mandos del tractor cortacésped. Nunca permita que los niños utilicen el cortacésped.
! Preste especial atención en las zonas de visibilidad reducida (junto a los árboles, arbustos, paredes, etc.).

2.4 SEGURIDAD CONTRA INCENDIOS

Cuando circule marcha atrás con el tractor cortacésped, deberá cumplir las instrucciones fundamentales y las normas de seguridad de trabajo y de protección contra incendios relativas al trabajo con este tipo de máquinas.

! Retire regularmente las sustancias inflamables (césped seco, hojas, etc.) de los alrededores del tubo de escape, el motor, la batería y cualquier zona donde puedan entrar en contacto con gasolina o aceite y, por consiguiente, prender fuego y causar un incendio en el cortacésped.
! Deje que el motor del tractor cortacésped se enfríe antes de aparcarlo en un lugar cerrado.
! Preste especial atención cuando trabaje con gasolina, aceite y otras sustancias inflamables. Estas sustancias son muy inflamables y los humos que generan son explosivos. No fume al realizar este tipo de trabajo. No desenrosque nunca el tapón del depósito de gasolina ni añada gasolina con el motor encendido o caliente, o si el cortacésped está en un espacio cerrado.
! Compruebe las líneas de gasolina antes de utilizar la máquina y no llene el depósito hasta el cuello. El calor que genera el motor, el sol y la expansión del combustible pueden hacer que se derrame combustible y provocar un incendio.
! Para almacenar sustancias inflamables, utilice recipientes diseñados para dicho fin. No guarde nunca un bote con gasolina ni el cortacésped cerca de fuentes de calor dentro de un edificio.
! Preste especial atención cuando trabaje con la batería. El gas del interior de la batería es muy explosivo y, para evitar que alguien resulte herido de gravedad, no se debe fumar ni utilizar llamas abierta junto a la batería.

2.5 PARTES PELIGROSAS DEL CORTACÉSPED - PELIGROS RESIDUALES

! El tractor cortacésped está diseñado para no constituir ningún peligro para el conductor ni para el entorno si se utiliza correctamente y en buen estado técnico. Si embargo, durante la operación, el mantenimiento y los ajustes pueden producirse situaciones peligrosas para las personas si las desconocen y no respetan las instrucciones de seguridad proporcionadas. Tales peligros se denominan residuales, es decir, son peligros que permanecen presentes incluso tras tomar en consideración e implementar todas las medidas preventivas y de protección. Los peligros residuales están presentes durante la operación, el mantenimiento y el ajuste del cortacésped. Por este motivo, todas las personas que trabajen en o con el cortacésped deben conocerlos y respetar todas las recomendaciones para mitigarlos.

CUCHILLAS DE CORTE

! Las cuchillas de corte giratorias están muy afiladas y, en caso de contacto, constituyen un peligro grave de lesiones para las extremidades. Por este motivo, no coloque las manos ni los pies debajo de la cubierta de la plataforma de corte. No acerque ninguna parte del cuerpo a las cuchillas cuando estén girando o en movimiento. No intente utilizar las manos u otros elementos improvisados para detener o reducir la velocidad de las cuchillas de corte en movimiento.

PI EZAS MÓVILES Y CALIENTES

! Cuando el motor está en marcha, algunas piezas giran y pueden causar lesiones graves a distintas partes del cuerpo. Al realizar tareas de mantenimiento o ajuste en las piezas del cortacésped situadas bajo el capó o en los bajos del cortacésped, hay que extremar la atención y asegurarse de no acercar ninguna parte del cuerpo a las piezas en movimiento. Solo debe realizar el mantenimiento y ajuste de

esas piezas una persona que conozca a la perfección los principios que rigen su movimiento. Durante la operación, las piezas situadas bajo el capó se calientan y pueden provocar quemaduras graves si entran en contacto con una parte desprotegida del cuerpo. Por este motivo, antes de abrir el capó para realizar alguna tarea de mantenimiento o reparación, hay que dejar enfriar el cortacésped y ponerse unos guantes de seguridad.

PUESTO DEL CONDUCTOR

! Si no se presta suficiente atención, en el puesto del conductor existe riesgo de caer de la plataforma o de resbalar. Por este motivo, tenga siempre mucho cuidado al subir y bajar del cortacésped. Otras fuentes de peligro para el conductor son la fatiga, el estrés y los errores humanos que pueden causar situaciones como el exceso de trabajo, la falta de iluminación en el lugar de trabajo o el ruido. Por este motivo, hay que usar siempre protección auditiva al trabajar con el cortacésped, tomarse descansos y no trabajar más de lo que sea seguro.

! El combustible que hay en el depósito es una sustancia muy inflamable y desprende gases explosivos. No fume ni use llamas abiertas o aparatos que generen temperaturas altas cuando manipule combustibles o trabaje cerca del depósito de combustible (aunque esté cerrado).

3. PREPARACIÓN DEL CORTACÉSPED PARA EL USO

3.1 DESEMBALAJE E INSPECCIÓN DEL CONTENIDO

Este capítulo está dirigido principalmente a los mecánicos del vendedor que se encargan de preparar el cortacésped para el usuario como parte del servicio preventa. Si ha recibido el cortacésped montado y listo para usar, vaya directamente al capítulo 4.

Si ha desembalado el cortacésped por cuenta propia, deberá prepararlo para el funcionamiento tal como se explica en el presente capítulo. Si no comprende el procedimiento o no tiene los equipos, herramientas y experiencia necesarios, no dude en contactar con el vendedor del cortacésped para obtener ayuda.

Le recomendamos que al menos dos personas participen en las operaciones de montaje.

Compruebe que el cortacésped embalado no esté dañado inmediatamente después de la entrega. Si se encuentran daños, informe al transportista. Si la reclamación no se registra a tiempo, no podrán realizarse las posibles exigencias.

Compruebe que el modelo del cortacésped se corresponda con el que pidió. Si observa alguna anomalía, no desembale el cortacésped y avise inmediatamente al proveedor sobre la discrepancia.

3.1

1. Caja de embalaje
2. Asiento
3. Bastidor plegable
4. Volante
5. Documentación (debajo del capó)

Retire la caja (1) y el embalaje del cortacésped con una herramienta adecuada (como una palanca o un martillo).

Inspeccione visualmente el cortacésped y los distintos conjuntos para ver si hay daños que pudieran haberse ocasionado durante el transporte. Desembale todos los conjuntos separados e inspecciónelos.

El paquete básico incluye:

▶ Tractor cortacésped
▶ Asiento (2)
▶ Bastidor plegable, plegado (3)
▶ Volante (4)
▶ Documentación (5) (lista de piezas embaladas, manual de usuario del tractor cortacésped, manual de usuario del motor, manual de usuario de la batería y cuaderno de mantenimiento)

3.2 ELIMINACIÓN DEL EMBALAJE

Tras desembalar los accesorios, asegúrese de que el material de embalaje se elimine o recicle debidamente. Para la eliminación del embalaje deben cumplirse las leyes de eliminación de residuos vigentes en el país del usuario.

Se puede recurrir a una empresa especializada para realizar la eliminación.

3.3 MONTAJE DE LOS CONJUNTOS EMBALADOS POR SEPARADO

Debido al carácter técnico de esta tarea, el distribuidor del tractor cortacésped se encarga de prepararlo para el trabajo (de conformidad con las siguientes instrucciones).

Antes de empezar la instalación, retire todas las cubiertas y materiales de protección y fijación.

a) Instale los muelles del asiento:

▶ Levante el asiento.
Desenrosque los pernos que sujetan el muelle del asiento debajo del soporte. A continuación, instale los muelles de manera que estén encima del soporte.
Ajuste la distancia adecuada entre el asiento y el volante con la palanca de posición del asiento, que se encuentra en el propio asiento.

¡No se siente nunca en el asiento antes de instalar los muelles en la posición de trabajo! Podría producirse un golpe en el capó, que resultaría dañado.

b) Instale el volante:

▶ Utilizando un martillo y una varilla adecuada, saque el pasador (2), que está introducido en el orificio del eje (1).
▶ El volante se fija en dos posiciones de altura, que están indicadas por los dos orificios de la varilla del volante. Seleccione la posición adecuada del volante, únalo a la varilla (1) y gírelo hasta que los orificios del volante y de la varilla queden alineados.
▶ Vuelva a introducir el pasador en el orificio y fijelo utilizando un martillo.

c) Coloque el bastidor plegable en la posición correcta:

Coloque el bastidor plegable en posición vertical con las palancas de acoplamiento rápido.

d) Conecte la batería:

▶ Abra la zona de almacenamiento del capó y afloje los pernos de los terminales de los polos de la batería.
▶ Cable negro: colóquelo en el terminal (+) de la batería y fijelo con el perno.
▶ Cable marrón: colóquelo en el terminal (−) de la batería y fíjelo con el perno.

Si conecta los cables al revés de lo indicado previamente, el cortacésped resultará dañado. Cuando desconecte la batería, desconecte siempre el terminal negativo (−) primero.

Cuando ponga la batería en funcionamiento y cuando realice operaciones de mantenimiento en ella, siga las instrucciones del manual de usuario de la batería. Siga también todas las instrucciones contenidas en el mismo.

Prepare el cortacésped para la primera puesta en marcha de conformidad con el siguiente capítulo.

3.4 COMPROBACIONES PREVIAS AL ARRANQUE

Debido al carácter técnico de esta tarea, el distribuidor del tractor cortacésped se encarga de ponerlo en funcionamiento (de conformidad con las instrucciones del fabricante).

3.4.1 COMPROBACIÓN DEL ACEITE DEL MOTOR

El cortacésped debe colocarse en posición horizontal para poder comprobar el nivel de aceite. El tapón de la boca de llenado se encuentra en la cubierta del motor, en la parte trasera del cortacésped. Desenrosque la varilla de aceite, séquela con un paño, vuelva a introducirla y enrósquela. A continuación, extráigala de nuevo y consulte el nivel de aceite.

① ②

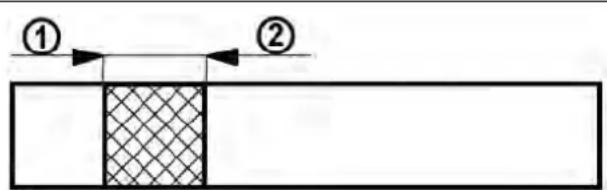

Varilla del nivel de aceite:

(1) - (AÑADIR) Nivel de aceite bajo
(2) - (LLENO) Nivel de aceite máximo

El nivel de aceite debe estar entre las dos marcas de la varilla. En caso contrario, añada aceite del motor hasta llegar a la marca «LLENO». El tipo de aceite del motor se indica en el manual de usuario del motor.

3.4.2 COMPROBACIÓN DE LA BATERÍA

Compruebe el nivel de carga de la batería siguiendo las instrucciones del manual de usuario de la batería.

3.4.3 LLENADO DEL DEPÓSITO DE COMBUSTIBLE

Por motivos de seguridad, el tractor cortacésped se transporta sin combustible y debe rellenarse antes de ponerlo en marcha por primera vez. El depósito de combustible se encuentra en la parte delantera del cortacésped y tiene capacidad para 19 l de combustible.

Utilice solo gasolina del octanaje indicado en el manual de usuario del motor (gasolina sin plomo NATURAL 95). Los defectos provocados por el uso de un combustible incorrecto no están cubiertos por la garantía.

El depósito de combustible únicamente se debe rellenar con el motor apagado y frío. Rellene el depósito de combustible en un lugar bien ventilado.

No coma, fume ni utilice llamas abiertas cuando manipule combustible.

Para el llenado, utilice un embudo diseñado para rellenar combustible.

Asegúrese de que no se derrame combustible al rellenar. El combustible derramado puede incendiarse fácilmente. Si se derrama combustible, séquelo completamente con un paño.

Guarde el combustible fuera del alcance de los niños.

Procedimiento de rellenado:

▶ Abra la tapa del depósito de combustible. Ábrala lentamente, ya que puede haber un exceso de presión en el depósito de combustible, provocado por los vapores de la gasolina.
Introduzca un embudo en la boca del depósito de combustible y empiece a verter combustible de la lata.
▶ Cuando termine de llenar el depósito de combustible, seque siempre la boca del mismo y sus alrededores. Conviene comprobar el estado de las líneas de combustible.
También se recomienda limpiar con frecuencia el propio depósito de combustible, ya que la presencia de contaminación en el combustible puede causar problemas de funcionamiento en el motor.

3.4.4 COMPROBACIÓN DE LA PRESIÓN DE LOS NEUMÁTICOS

Antes de poner el cortacésped en funcionamiento, compruebe la presión de los neumáticos.

La presión de los neumáticos varía en función del tipo de neumático. La presión correcta se indica siempre en los propios neumáticos.

No supere la presión máxima marcada en los neumáticos utilizados.

3.4.5 COMPROBACIÓN DEL NIVEL DE ACEITE DEL CIRCUITO HIDRÁULICO (SE APLICA AL MODELO 92 EVO 4X4)

El cortacésped se suministra con el circuito hidráulico purgado y un depósito de compensación con la cantidad prescrita de aceite. El nivel de aceite en el depósito puede bajar durante el transporte.

El depósito de compensación se encuentra en la parte trasera del cortacésped, bajo la cubierta del motor.

▶ Compruebe que el nivel del aceite esté entre las dos marcas de la tapa de cierre y, si es necesario, rellene con la cantidad que haga falta del aceite indicado.
Limpie con un paño la zona que rodea la boca del depósito y la propia boca de llenado. Limpie también regularmente todo el depósito, ya que la suciedad que contiene el aceite reduce la vida útil del filtro de aceite y puede provocar fallos de funcionamiento.

El sistema está completamente purgado durante las dos primeras horas de conducción del cortacésped, por lo que le aconsejamos que «utilice el cortacésped» con una carga suave durante 1-2 horas.

3.4.6 PRUEBA DE FUGA DEL CIRCUITO HIDRÁULICO

Compruebe visualmente si hay fugas de aceite en el circuito hidráulico, concretamente en los puntos de conexión de los accesorios con las transmisiones. Si encuentra alguna fuga, avise al centro de servicio técnico.

3.5 EXTRACCIÓN DEL CORTACÉSPED DEL PALÉ

Prepare dos rampas adecuadas y colóquelas junto al palé, de forma que las ruedas del cortacésped puedan pasar sobre ellas. Si saca el cortacésped del palé sin las rampas, podría dañar la parte inferior del cortacésped y, más concretamente, la plataforma de corte.
▶ Levante la plataforma de corte a la posición de transporte con la palanca de elevación de la plataforma de corte (4.2.1 (10)).
▶ Mueva la palanca del acelerador de la posición hasta aproximadamente la mitad (2.1 (5)).
▶ Tire de la palanca del estárter (4.2.1 (6)).
▶ Ponga la palanca de anulación en la posición «1» (4.2.1 (11)).
▶ Arranque el cortacésped girando la llave a la posición 📞 (2.1(1)) y sáquelo lentamente del palé.

Encontrará más información sobre el arranque y la parada del motor en 5.2 y 5.3.

Dependiendo de la configuración seleccionada para el cortacésped, la ubicación real de los elementos de mando puede diferir de la que se muestra en la ilustración.

4.1 UBICACIÓN DE LOS ELEMENTOS DE MANDO PRINCI PALES

4.1

(1) Interruptor principal de encendido
(2) Desactivación del desacoplamiento de la plataforma de corte para moverse marcha atrás
(3) Indicador de posición neutra acoplada
(4) luz indicadora de carga de la batería
(5) Contador de horas del motor
(6) Interruptor de acoplamiento de la plataforma de corte
(7) Indicador de acoplamiento y deceleración de la plataforma de corte
(8) Palanca del freno de estacionamiento
(9) Pedal de freno
(10) Pedal de bloqueo del diferencial
(11) Palanca de ajuste de la altura de la plataforma de corte
(12) Palanca del acelerador
(13) Palanca de desactivación del control de crucero
(14) Palanca de marcha
(15) Estárter
(16) Palanca de anulación
(17) Palancas de control del bastidor basculante

4.2 DESCRIPCIÓN Y FUNCIONES DE LOS ELEMENTOS DE MANDO

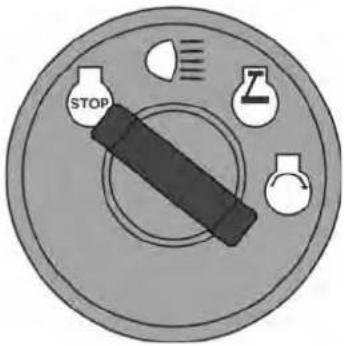

(1) INTERRUPTOR PRINCIPAL DE ENCENDIDO

Sirve para encender/apagar el motor. Tiene las 4 posiciones siguientes:

		Contacto apagado/apagar el contacto
		Encender/apagar los faros del capó
		Contacto encendido, el motor está en marcha.
		Arrancar el motor, posición de arranque

(2) DESACTIVACIÓN DEL DESACOPLAMIENTO DE LA PLATAFORMA DE CORTE PARA MOVERSE MARCHA ATRÁS

El interruptor R permite desactivar la función de desacoplamiento automático de la plataforma de corte al moverse marcha atrás (5.5.1).

El interruptor debe pulsarse después de que la plataforma de corte ya se haya desacoplado automáticamente, pero antes de que las cuchillas hayan dejado de girar (aproximadamente 4 segundos), o cuando la plataforma de corte se pone en marcha inmediatamente antes de pisar el pedal de marcha atrás. Después de esto, cada vez que se cambia el sentido de desplazamiento de la marcha atrás a la marcha adelante, el desacoplamiento de la plataforma de corte se activa de nuevo.

(3) INDICADOR DE POSICIÓN NEUTRA ACOPLADA

Esta luz indicadora señala que la palanca de marcha está en la posición neutra.

Iluminado: la palanca de marcha está en la posición F (marcha adelante) o R (marcha atrás)

Iluminado en verde: la palanca de marcha está en la posición N (neutra)

(4) LUZ INDICADORA DE CARGA DE LA BATERÍA

Esta luz indicadora señala el nivel de carga de la batería. Cuando la llave está insertada y el motor no está en marcha, puede indicar lo siguiente:

PARPADEO LENTO EN ROJO: Se recomienda cargar la batería.

PARPADEO RÁPIDO EN ROJO: La batería está casi agotada y el cortacésped podría tener problemas para arrancar

ATENCIÓN: Si la luz indicadora empieza a parpadear después de arrancar el motor, el sistema de carga de la batería no funciona correctamente. Si esto sucede, contacte con un centro de servicio técnico autorizado para que revisen el motor.

(5) CONTADOR DE HORAS DEL MOTOR

Indica el número de horas del motor.

SenDEC 8 0.0 HOURS

Si intenta manipular el contador, la garantía quedará invalidada (la conexión del contador de horas del motor está equipada con un sello antimanipulación).

Póngase en contacto inmediatamente con su centro de servicio técnico si el contador de horas del motor no funciona correctamente.

(6) INDICADOR DE ACOPLAMIENTO Y DECELERACIÓN DE LA PLATAFORMA DE CORTE

Este indicador señala cuándo la plataforma de corte está en marcha y decelerando.

	Iluminado La plataforma de corte está activada
	Parpadea La plataforma de corte está desactivada, pero las cuchillas siguen girando (el indicador parpadea durante aproximadamente 10 segundos)

(7) INTERRUPTOR DE ACOPLAMIENTO DE LA PLATAFORMA DE CORTE

Al pulsar la parte con el símbolo se acopla la plataforma de corte. Al pulsar la parte sin el símbolo se desacopla la plataforma de corte.

		DESACOPLADA	Desacoplamiento de la plataforma de corte/la plataforma de corte está desacoplada
		ACOPLADA Acoplamiento de la plataforma de corte

(8) PALANCA DEL FRENO DE ESTACIONAMIENTO

El freno de estacionamiento tiene dos posiciones. En la posición (1), el freno no está activo; el freno de estacionamiento se activa (frena) al cambiar a la posición (2) con el pedal de freno pisado.Al pisar el pedal de freno se desactiva el freno de estacionamiento y la palanca se desbloquea automáticamente y se mueve a la posición (1).

(9) PEDAL DE FRENO

Al pisar el pedal de freno se reduce la velocidad del tractor cortacésped.No utilice nunca el freno y la función de dirección de marcha al mismo tiempo, ya que podría dañar la transmisión.

(10) PEDAL DE BLOQUEO DEL DIFERENCIAL

Este pedal solo se utiliza cuando es necesario y al circular en línea recta hacia delante. Tiene dos posiciones:

Cuando se pisa el pedal, se activa el bloqueo. Cuando se suelta el pedal, el bloqueo se desactiva automáticamente.

Utilice el bloqueo solo al circular en línea recta hacia delante y solo cuando sea necesario (pérdida de tracción). No utilice nunca el bloqueo del diferencial al cambiar de dirección. De lo contrario, pueden producirse daños graves en la transmisión.

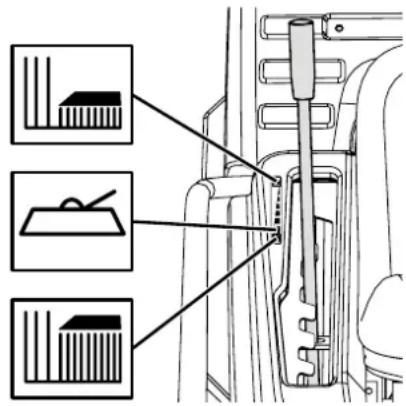

(11) PALANCA DE AJUSTE DE LA ALTURA DE LA PLATAFORMA DE CORTE

Esta palanca permite ajustar la altura de la plataforma de corte sobre el suelo.

La palanca tiene 4 posiciones de trabajo (50, 60, 75 y 100 mm) que corresponden a alturas de corte de entre 5 y 10 cm. Cuanto mayor sea el número de la posición de la palanca, más alta se cortará la vegetación.

También hay 1 posición de transporte, que corresponde a una distancia de 120 mm por encima del suelo. Cuando la palanca se coloca en la posición de transporte, la plataforma de corte no se puede acoplar, ya que esa posición tiene integrado un interruptor de seguridad.

Para desplazarse sin cortar, la palanca debe colocarse en la posición de transporte

Para mejorar la función de acolchado se puede usar un accesorio especial (el «equipo de acolchado») que se suministra por separado como un accesorio especial para terrenos mantenidos.

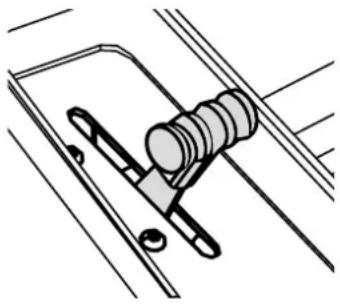

(12) PALANCA DEL ACELERADOR

Sirve para regular la velocidad del motor. Tiene las siguientes posiciones:

		MÁX. Velocidad máxima del motor
		MÍN. Velocidad mínima del motor (ralentí)

(13) PALANCA DE DESACOPLAMIENTO DEL CONTROL DE CRUCERO

Esta palanca desacopla la función de control de crucero mecánico para poder mover el cortacésped con mayor precisión a baja velocidad.

¡No desacople el control de crucero cuando se desplace a alta velocidad!

	0 El control de crucero está desacoplado
	1 El control de crucero está acoplado

(14) PALANCA DE DIRECCIÓN DE MARCHA

Controla la potencia que se suministra a las ruedas traseras y regula la velocidad del cortacésped en ambas direcciones. En la configuración básica, está equipada con una función de control de crucero mecánico que se desactiva automáticamente al pisar el pedal de freno.

	F	Marcha adelante	Cuanto más cerca de la letra F esté la palanca, mayor será la velocidad viceversa
	N	Neutro El cortacésped está quieto
	R	Marcha atrás	Cuanto más cerca de la letra R esté la palanca, mayor será la velocidad viceversa

El sentido de marcha solo se puede cambiar de delante a atrás y viceversa cuando el cortacésped está quieto. Cuando se pisa el pedal de freno, la palanca de marcha cambia automáticamente a la posición « N ».

(15) ESTÁRTER

Permite el arranque del motor en frío.

ESTÁRTER Arrancar el motor en frío

(16) PALANCA DE ANULACIÓN: MOVIMIENTO LIBRE DE LAS RUEDAS TRASERAS

La palanca de anulación sirve para desacoplar la transmisión de la propulsión trasera y se utiliza para arrastrar o empujar el cortacésped sin intervención del motor. La palanca se encuentra en la parte trasera del cortacésped y tiene las dos posiciones siguientes:

	Posición Propulsión trasera Uso
	(0) DESACOPLADA		Palanca introducida: para empujar el cortacésped
	(1) ACOPLADA		Palanca extraída: para conducir el cortacésped

¡ATENCIÓN! En el cortacésped 92 EVO 4x4 la palanca se utiliza principalmente para purgar el sistema hidrostático. Puesto que para realizar esta operación se requiere mucho equipo, encárguela a un centro de servicio técnico especializado.

No se debe utilizar el cortacésped (seleccionar la posición de desplazamiento) si la palanca de anulación se encuentra en la posición de desacoplamiento, ya que las transmisiones podrían resultar dañadas.

(17) PALANCAS DE CONTROL DEL BASTIDOR BASCULANTE

El bastidor basculante está diseñado para facilitar los trabajos de mantenimiento y servicio y para proteger al usuario contra las ramas de árboles y arbustos. Las palancas de control permiten colocar el bastidor en las tres posiciones siguientes:

1. Trabajo
2. Servicio
3. Auxiliar, para maniobrar el cortacésped

Las distintas posiciones se fijan utilizando las palancas de acoplamiento rápido que hay en los laterales del bastidor.

EL BASTIDOR BASCULANTE NO ES UN SISTEMA DE PROTECCIÓN CONTRA EL VUELCO DEL CORTACÉSPED.

5. FUNCIONAMIENTO Y MANIPULACIÓN DEL CORTACÉSPED

i

Información útil antes de poner en marcha por primera vez el tractor cortacésped:

▶ El tractor cortacésped está equipado con contactos de seguridad que están conectados mediante un interruptor ubicado debajo del asiento.
El motor se apagará automáticamente si el conductor se levanta del asiento y el cortacésped no está asegurado con el freno de estacionamiento.
El motor solo se puede encender cuando la plataforma de corte está apagada y la palanca de ajuste de la altura de la plataforma de corte está en la posición de transporte.

5.1 COMPROBACIONES PREVIAS AL ARRANQUE DEL CORTACÉSPED

Antes de poner en marcha el tractor cortacésped, compruebe lo siguiente:

▶ El nivel de aceite del motor (■ 3.4.1)
▶ El nivel de carga de la batería (■ 3.4.2)
▶ El nivel de combustible (■ 3.4.3)
▶ La presión de los neumáticos (■ 3.4.4)
▶ Que la palanca de anulación esté en la posición «1»

5.2 ARRANQUE DEL MOTOR

El cortacésped está equipado con una función que impide que el motor se ponga en marcha si no se cumplen las condiciones de seguridad que se indican a continuación:

▶ El accionamiento de la plataforma de corte está desacoplado (el indicador de acoplamiento de la plataforma de corte no está iluminado)
▶ La palanca de marcha está en la posición N (neutra)
▶ El conductor está sentado en el asiento del cortacésped

Cuando se cumplan las condiciones mencionadas, proceda de la siguiente manera para arrancar el motor:

a) Coloque la palanca de ajuste de la altura de la plataforma de corte en la posición de transporte.
b) Coloque el interruptor de activación de la plataforma de corte en la posición «DESACTIVADA».
c) Coloque la palanca de dirección de marcha en la posición «N».
d) Mueva la palanca del acelerador hasta la velocidad máxima del motor.
e) Tire del estárter.

f) Arranque el motor poniendo la llave de encendido en la posición «Arranque del motor». Después de arrancar el motor, suelte la llave. La llave volverá automáticamente a la posición «Encendido».

Suelte la llave de encendido en cuanto arranque el motor. El tiempo de arranque no debe superar los 10 segundos, ya que, de lo contrario, el interruptor podría resultar dañado.

No utilice nunca un motor de arranque externo fijo para arrancar el cortacésped. El cableado eléctrico podría resultar dañado. Es posible conectar una batería de 12 V de mayor capacidad.

g) Presione el estárter hacia dentro.
h) Mueva lentamente la palanca del acelerador a la posición de ralentí (reducir la velocidad del motor).

Deje que el motor gire durante varios minutos antes de activar la plataforma de corte.

No deje nunca el motor encendido en una zona cerrada o con ventilación insuficiente. Los humos de escape contienen gases perjudiciales para la salud.

Mantenga las manos, las piernas y la ropa alejadas de las piezas en movimiento y del tubo de escape.

5.3 APAGADO DEL MOTOR

a) Mueva la palanca del acelerador a la posición «MÍN.».
b) Si la plataforma de corte está activada, desactivela bajando el interruptor.
c) Gire la llave a la posición «PARADA» para apagar el motor y sáquela del contacto.

Si el motor se recalienta, deje que gire durante un rato a velocidad mínima.

No detenga nunca el motor con tan solo levantarse del asiento, dejando la llave en el contacto en la posición « Contacto encendido », ya que podría causar un fallo eléctrico.

Gire siempre la llave a la posición « Contacto apagado » y retírela. De este modo, evitará que una persona no autorizada o un niño pueda arrancar el cortacésped sin permiso.

Antes de apagar el contacto, disminuya la velocidad del motor para evitar que se produzca un autoencendido. El incumplimiento de esta instrucción puede causar daños en el motor y el sistema de escape.

No desconecte nunca los cables de la batería con el motor en marcha. Podría dañar el regulador del motor.

▶ Coloque la palanca del acelerador en la posición « MÁX.».
Utilizando la palanca de ajuste de la altura de la plataforma de corte, ajuste la posición de la plataforma de corte y, con ello, la altura de corte.
Coloque el interruptor de acoplamiento de la plataforma de corte en la posición «ACOPLADA».

Condiciones para acoplar la plataforma de corte:

• El conductor está sentado en el asiento del cortacésped
• La palanca de ajuste de la altura de la plataforma de corte no está en la posición de transporte

5.4.2 DESACOPLAMIENTO DE LA PLATAFORMA DE CORTE

Para desacoplar la plataforma de corte, baje el interruptor de acoplamiento.

Si el conductor abandona el asiento, el motor se apagará automáticamente y, por consiguiente, las cuchillas de corte dejarán de girar.

Sin embargo, no apague nunca la plataforma de corte abandonando simplemente el asiento. Si no mueve la llave en el contacto de la posición «Contacto encendido» a la posición «PARADA», una parte de la instalación eléctrica continuará activa y podría resultar dañada. Del mismo modo, el contador de horas del motor seguirá estando activado.

5.4.3 AJUSTE DE LA ALTURA DE LA PLATAFORMA DE CORTE PARA CORTAR

► Si desea aumentar la altura sobre el suelo de la plataforma de corte, mueva la palanca de ajuste de la altura de la plataforma de corte hacia arriba, a la posición 50 o 100. Esta posición se usa para cortar vegetación alta y húmeda a una altura de 5 o 10 cm.
► Si desea reducir la altura sobre el suelo de la plataforma de corte, mueva la palanca de ajuste de la altura de la plataforma de corte hacia abajo, a la posición 50 o 60. Esta posición se usa para cortar el césped a una altura de 5 o 6 cm en zonas llanas y cuidadas.

5.5 CONDUCCIÓN DEL CORTACÉSPED

ADVERTENCIAS GENERALES ANTES DE CONDUCIR:

▶ Compruebe que el freno de estacionamiento esté desactivado. El freno de estacionamiento no debe permanecer en la posición «2» (4.2.1 (3)). Al pisar el freno de marcha se desactiva automáticamente el freno de estacionamiento.
La palanca de anulación debe estar en la posición «1», es decir, la anulación del accionamiento debe estar activada.
▶ Al desplazarse hacia la zona de corte, la plataforma de corte debe estar desacoplada y levantada en la posición de transporte.
Para pasar por encima de obstáculos de más de 8 cm de altura (bordillos, etc.) es necesario usar rampas para evitar que se produzcan daños en la plataforma de corte y la caja de velocidades.
Evite que las ruedas delanteras impacten con fuerza con obstáculos sólidos, ya que podrían producirse daños en el eje delantero, especialmente al circular a alta velocidad.

5.5.1 DESPLAZAMIENTO MARCHA ADELANTE/ ATRÁS

Mientras acelera lentamente, mueva la palanca de marcha en el sentido de desplazamiento que desee, es decir, hacia la posición «F» para ir hacia delante y hacia la posición «R» para ir hacia atrás.
Para reducir la velocidad de desplazamiento, mueva la palanca en dirección contraria al sentido de desplazamiento. Para aumentar la velocidad de desplazamiento, mueva la palanca de marcha en el sentido de desplazamiento.

Para cambiar el sentido de desplazamiento adelante/ atrás primero hay que colocar la palanca de marchas en la posición « N » y dejarla ahí durante unos instantes. Si el cortacésped no está quieto, podrían producirse daños en la transmisión.

No utilice nunca la palanca de dirección de marcha y el freno al mismo tiempo, ya que podrían producirse daños en la transmisión.

El sistema está equipado con un sistema de desacoplamiento automático de la plataforma de corte para la marcha atrás al desplazarse a velocidades superiores a 0,3 m/s (aprox. 1 km/hora).

Para desplazarse marcha atrás de manera intencionada y controlada con la plataforma de corte acoplada, esta función de seguridad se puede desactivar pulsando el botón R que hay junto al volante (4.2(2)). Después de esto, cada vez que se cambia el sentido de desplazamiento de la marcha atrás a la marcha adelante, se vuelve a activar el desacoplamiento de la plataforma de corte.

Cuando desactive esta función con el botón R, preste mucha atención al espacio situado por detrás del cortacésped mientras va marcha atrás.

5.5.2 PARADA DEL DESPLAZAMIENTO

El movimiento del cortacésped hacia delante/atrás se detiene pisando el pedal de freno, en cuyo caso la palanca de marcha regresa automáticamente a la posición «N». La distancia de frenado es inferior a 1,5 m.

Si el control de crucero está activado y se pisa el pedal de freno, se pasa automáticamente a la posición neutra. La distancia de frenado es inferior a 2 m.

Para detener el cortacésped, hay que mover gradualmente la palanca de dirección de marcha a la posición «N» y, luego, pisar gradualmente el pedal de freno.

No utilice nunca la palanca de dirección de marcha y el freno al mismo tiempo, ya que podrían producirse daños en la transmisión.

5.5.3 VELOCIDAD DE DESPLAZAMIENTO Y CORTE DE CÉSPED

Por lo general, se considera que, cuanto más húmedo, alto y denso sea el césped, más baja deberá ser la velocidad de desplazamiento. Cuando el cortacésped se desplaza a una velocidad demasiado alta o trabaja muy duro, la velocidad de giro de las cuchillas y la calidad del corte disminuyen. En dichas condiciones, ajuste el motor siempre a la potencia máxima.

Si el césped es muy alto, deberá realizar varias pasadas. Si fuera necesario, realice el primer corte a la altura máxima y con un alcance de corte más estrecho. En la segunda pasada podrá utilizar la altura de corte que desee.
▶ Le aconsejamos que corte en dirección paralela o transversal. El solapamiento con el alcance previo del cortacésped aumenta la eficacia de las cuchillas y mejora el aspecto de la zona cortada.
▶ Al circular por terreno no uniforme, la velocidad de desplazamiento puede variar.

5.5.4 DESPLAZAMIENTO EN PENDIENTES

Los modelos de tractor cortacésped 92 EVO y 92 EVO 4x4 pueden trabajar en pendientes de hasta 22° (40 %) de inclinación.

Al trabajar en pendientes hay que cumplir las siguientes instrucciones fundamentales:

▶ Preste especial atención cuando se desplace por una pendiente.
▶ Reduzca siempre la velocidad de desplazamiento y adáptela a las circunstancias con la palanca de dirección de marcha.
▶ Conduzca únicamente de forma perpendicular al borde, es decir, hacia arriba y hacia abajo. Desplazarse en la dirección del borde es posible si se extrema la atención al girar el cortacésped. En la medida de lo posible, evite circular a lo largo del borde.
▶ Al girar, asegúrese de que ninguna rueda pase por encima de un obstáculo elevado (piedra, raíz de árbol, etc.)
▶ Reduzca la velocidad al desplazarse cuesta abajo o pasar por encima de obstáculos. Extreme las precauciones al girar y dar la vuelta en pendientes.
▶ Siempre que se detenga en una pendiente, utilice el freno de estacionamiento.

Correcto

Si se sobrecarga el cortacésped al desplazarse por cuestas con una pendiente superior a 22° (40 %), existe el riesgo de provocar daños graves en la transmisión. El fabricante no responderá ante los daños provocados de esta forma.

6. MANTENIMIENTO Y AJUSTE

El mantenimiento y la inspección regulares y adecuados del tractor cortacésped contribuyen a reducir los problemas y a alargar la vida útil. Las piezas gastadas o dañadas deben sustituirse a tiempo. Las piezas se deben sustituir únicamente por piezas de recambio originales, ya que las piezas no originales pueden causar daños en el cortacésped, poner en peligro al conductor u otras personas y anular la garantía si está vigente. Para realizar un pedido de piezas de recambio, póngase en contacto con el fabricante del cortacésped o con un centro de servicio técnico autorizado.

^1 En el cortacésped AC 92-23 4x4, cambie el aceite después de las primeras 50 horas de funcionamiento y, posteriormente, cada 200 horas de funcionamiento.
6.1 VISIÓN GENERAL DE LAS OPERACIONES DE MANTENIMIENTO E INSPECCIÓN

PI EZA	INTERVALO			NOTA
	Antes de cada uso	Cada 50 horas de funcionamiento o 1 vez al año	Cada 100 horas de funcionamiento o 1 vez al año
BATERÍA --- ---	--- Comprobar la conexión
FILTRO DE COMBUSTIBLE	--- --- Sustituir ---
SOPORTE DE LA CUCHILLA	Comprobar --- --- ---
CIRCUITO ELÉCTRICO	Comprobar los interruptores de seguridad	Comprobar los mazos de cables	--- ---
CIRCUITO HIDRÁULICO	Comprobar si hay fugas --- ---
REFRIGERACIÓN DEL MOTOR	Retirar el césped de la rejilla del motor y del tubo de escape	Limpiar --- ---
CORREA TRAPEZOIDAL DE ACCIONAMIENTO	Comprobar el desgaste y la tensión	--- --- ---
CORREA TRAPEZOIDAL DE CORTE	Comprobar el desgaste y la tensión	--- --- ---
ACEITE DEL MOTOR	Comprobar el nivel y rellenar	Cambio del aceite	--- ---
MECANISMO DE TENSADO DE LA CORREA TRAPEZOIDAL	Comprobar el funcionamiento	Comprobar el estado	--- ---
ACEITE DEL CIRCUITO HIDRÁULICO	--- --- ---			Cambiar al cabo de 200 horas de funcionamiento
FILTRO DE ACEITE	--- --- Sustituir
FILTRO DE ACEITE DE LA TRANSMISIÓN	--- --- ---			Cambiar al cabo de 200 horas de funcionamiento
FRENO DE ESTACIONAMIENTO	Comprobar el funcionamiento	Comprobar el mecanismo	---
NEUMÁTICOS	Comprobar la presión y el estado	--- ---		Delante 150 kpa Detrás 80 kpa
ELEMENTOS DE MANDO	--- Comprobar	--- ---
CUBIERTAS DE GOMA	Comprobar el estado	--- --- ---
EJE DE PROPULSIÓN DELANTERO. (PARA EL MODELO AC 92-23 4x4)	Comprobar el estado y el apriete de todas las rótulas y comprobar la varilla de conexión de la dirección	--- ---		Las rótulas deben tener un juego mínimo. La varilla de conexión no debe presentar indicios de daños (roturas)
EJE DELANTERO	Comprobar el estado de las articulaciones y las ruedas	Lubricar las articulaciones verticales	--- ---
CAJA DE VELOCIDADES1	Comprobar si hay fugas	Comprobar el estado de la polea	Comprobar el nivel de aceite	Aceite SAE 10w-40 5w-50 (4x4)
PALANCA DE MARCHA	Comprobar el funcionamiento	Comprobar la tensión de la correa	--- ---
DIRECCIÓN ---		Comprobar el funcionamiento	--- ---
BUJÍAS --- ---			Limpiar y ajustar o sustituir	---
VENTILADOR, ALETAS DEL RADIADOR DEL MOTOR	--- --- Limpiar ---
TODAS LAS POLEAS	Comprobar el estado y el funcionamiento	--- --- ---
ALTURA DE CORTE	Comprobar, lubricar las clavijas	--- --- ---
FILTRO DE AIRE Limpiar Sustituir				Aumentar la frecuencia según el tipo de uso
CUCHILLAS DE CORTE	Comprobar el estado y la fijación	--- --- ---
PLATAFORMA DE CORTE	Comprobar el estado y la fijación	--- --- ---

Para la sustitución de todas las piezas o para las reparaciones que exijan el desmontaje y que no se describan en el presente manual de usuario, póngase en contacto con el vendedor o con un centro de servicio técnico autorizado. Del mismo modo, póngase en contacto con el vendedor para realizar las siguientes operaciones de ajuste y mantenimiento:

• Ajuste del embrague electromagnético
• Ajuste del freno
• Ajuste del motor
• Sustitución de las correas trapezoidales
• Purga del circuito hidráulico (para el modelo 92 EVO 4x4)
• Ajuste del eje de propulsión delantero (para el modelo 92 EVO 4x4)
• Otros problemas con el circuito hidráulico (para el modelo 92 EVO 4x4)
• En caso de otras dificultades

6.2 OPERACIONES DIARIAS DE REVISIÓN Y MANTENIMIENTO

Antes de empezar cualquier operación de mantenimiento o reparación, familiarícese con todas las instrucciones, restricciones y recomendaciones del presente manual de usuario.

Retire siempre la llave del contacto y desconecte los cables de las bujías antes de realizar cualquier operación de limpieza, mantenimiento o reparación.

Utilice ropa y calzado adecuados para este tipo de trabajo. Utilice guantes adecuados cuando manipule una cuchilla de corte o cuando realice actividades con riesgo de cortarse.

Tenga cuidado de no derramar combustible, aceite u otras sustancias contaminantes.

No realice ninguna reparación de importancia si no tiene las herramientas necesarias y no cuenta con los conocimientos necesarios para realizar reparaciones de motores de combustión.

Elimine el aceite usado, el combustible y demás sustancias y materiales peligrosos de conformidad con la legislación de protección medioambiental aplicable.

6.2.1 ANTES DE EMPEZAR A TRABAJAR

CONTROL DE LA PRESIÓN DE LOS NEUMÁTICOS

Mantenga la presión de los neumáticos al valor indicado y compruébela frecuentemente. Mantener los neumáticos a la presión especificada es importante para lograr un corte uniforme. Las diferencias de presión pueden causar dificultades al conducir o incluso la pérdida del control del cortacésped.

La presión de los neumáticos varía en función del tipo de neumático. La presión correcta se indica siempre en los propios neumáticos.

INSPECCIÓN DEL NIVEL DE ACEITE DEL MOTOR

Aparque el tractor cortacésped en una superficie horizontal. Abra el capó y desenrosque el tapón de la boca de llenado. Desenrosque la varilla de aceite, séquela con un paño, vuelva a introducirla y enrósquela. A continuación, extráigala de nuevo y consulte el nivel de aceite.

El nivel de aceite debe estar entre las dos marcas de la varilla. En caso contrario, añada aceite del motor hasta llegar a la marca «LLENO».

Encontrará más información sobre la comprobación y el llenado del aceite en el manual de usuario independiente suministrado por el fabricante del motor.

INSPECCIÓN DE LOS CABLES Y LAS UNIONES ATORNI LLADAS

Inspeccione visualmente el estado de los cables y compruebe manualmente que las uniones atornilladas estén apretadas correctamente.

INSPECCIÓN DEL FUNCIONAMIENTO DE LOS FRENOS

Compruebe que los frenos funcionen correctamente. Proceda del siguiente modo:

▶ Aparque el cortacésped en una superficie llana y apague el motor.
▶ Pise el pedal de freno y active el freno de estacionamiento.
▶ Desacople la propulsión trasera con la palanca de anulación.

Intente empujar el cortacésped hacia delante. Si las ruedas traseras giran, deberá reparar los frenos. Póngase en contacto con un centro de servicio técnico autorizado para que realicen el ajuste.

6.2.2 TRAS TERMINAR EL TRABAJO

CONFIGURACIÓN DEL CORTACÉSPED

Cuando haya acabado de cortar, suba la plataforma de corte a la posición más alta y desactive el accionamiento de las cuchillas de corte.

Apague el contacto, pise el pedal de freno e inmovilice el cortacésped con el freno de estacionamiento.

LIMPIEZA DEL CORTACÉSPED

▶ Retire toda la suciedad y el césped que haya quedado en la superficie del cortacésped.
▶ Retire también el césped, la suciedad y otros materiales inflamables del borde del tubo de escape.

LIMPIEZA DE LA PLATAFORMA DE CORTE

La plataforma de corte debe limpiarse con cuidado después de cada uso, especialmente las paredes interiores. Para limpiar, utilice un raspador, una espátula o un chorro de agua corriente. El mantenimiento y el tratamiento adecuados de la plataforma de corte mejoran la calidad del trabajo y la vida útil del cortacésped. Proceda del siguiente modo:

▶ Inmovilice el cortacésped para evitar que se mueva.
▶ Levante la plataforma de corte hasta la posición de transporte.
▶ Levante (hacia fuera) la cubierta metálica de protección del lado derecho de la cámara. Limpie toda la zona de la plataforma de corte.
▶ Mientras limpia, compruebe también el estado de las cuchillas (6.3.6).

LAVADO DEL CORTACÉSPED

Le aconsejamos que no limpie el cortacésped con agua a presión. Si, a pesar de ello, lo limpia de este modo, asegúrese de que no entre agua en el carburador, el filtro de aire, el contacto, el tubo de escape, la batería ni los demás componentes eléctricos.

No dirija nunca el agua hacia los rodamientos de bolas (rodamientos del soporte de las cuchillas y las ruedas) ni hacia las piezas en las que haya aceite (filtro de aceite, boca de llenado de aceite, etc.)

Antes de lavar el cortacésped, apárquelo en una superficie nivelada adecuada.

▶ Piezas de plástico del cortacésped:

- Limpie con una esponja, agua y jabón

6.3 OPERACIONES REGULARES DE REVISIÓN, MANTENIMIENTO Y AJUSTE

6.3.1 BATERÍA

El mantenimiento correcto y frecuente de la batería aumentará su vida útil. Por lo tanto, compruebe regularmente su estado con arreglo al manual suministrado por el fabricante de la batería.

Mantenga limpios los contactos de la batería. Si se acumula suciedad o se oxidan, límpielos siguiendo las recomendaciones del fabricante de la batería. La interrupción del circuito provocada por la oxidación de los contactos puede causar problemas en la función de recarga del motor.
▶ Si la batería está descargada, debe recargarla lo antes posible; de lo contrario, las celdas pueden dañarse irreparablemente.
▶ La batería debe recargarse siempre antes de:

• El primer uso
• Cuando tenga previsto no utilizarla durante mucho tiempo
• Antes de arrancar tras mucho tiempo sin utilizarla
• En las demás situaciones que se detallan en el manual de usuario de la batería elaborado por el fabricante.
  ▶ Si fuera necesario cambiar la batería, utilice siempre una batería del mismo tamaño y tipo.

Encontrará más información sobre la comprobación y el mantenimiento de la batería en el manual de usuario independiente suministrado por el fabricante de la batería.

6.3.2 MOTOR

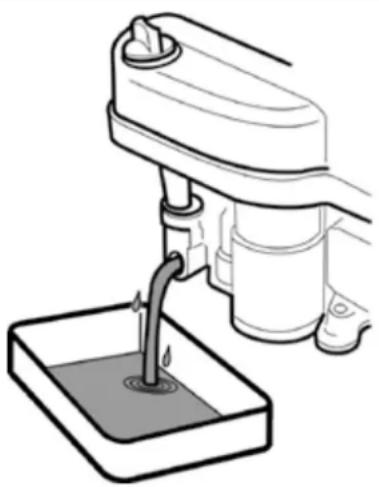

CAMBIO DEL ACEITE

Antes de cambiar el aceite, prepare un recipiente de al menos 2 litros de capacidad. Para que el aceite salga del motor, le aconsejamos que coloque algo (como por ejemplo, un bloque de madera) bajo el lado contrario del orificio de drenaje. Vacíe el aceite cuando aún esté tibio.

Desenrosque el tapón de la boca de llenado de aceite para que el aceite fluya mejor y salga más rápido del motor.
▶ Desenrosque el tornillo de vaciado y deje salir todo el aceite hacia el recipiente que ha preparado.
Vuelva a enroscar el tornillo de vaciado, rellene el motor con la cantidad correcta del aceite recomendado (manual de usuario del motor) y cierre el tapón de la boca de llenado de aceite.
▶ Utilice la varilla para comprobar que el nivel de aceite sea correcto. Si fuera necesario, añada aceite hasta alcanzar el nivel correcto.

Encontrará más información sobre el cambio de aceite, así como sobre el tipo y la cantidad, en el manual de usuario independiente suministrado por el fabricante del motor.

Si entra en contacto con el aceite usado, le aconsejamos que se lave las manos con abundante agua y jabón.

Elimine el aceite usado de conformidad con las normas de protección medioambiental. Es conveniente entregar el aceite en un recipiente cerrado a un punto de recogida de aceite usado. Bajo ningún concepto se debe eliminar el aceite usado junto con otros residuos ni se debe tirar por el desagüe, a la basura o al suelo.

MANTENIMIENTO DEL FILTRO DE AIRE

No deje nunca que el motor funcione sin un filtro de aire, ya que el motor se desgastaría rápidamente.

Realice el mantenimiento del filtro de aire de conformidad con las instrucciones contenidas en el manual de usuario del motor suministrado por el fabricante.

MANTENIMIENTO DE LA BUJÍA

Para que el motor funcione sin problemas, la bujía debe estar instalada correctamente y limpia de residuos.

Utilice exclusivamente la bujía especificada por el fabricante del motor.

Si el motor ha estado funcionando poco antes de la inspección o sustitución, la bujía estará muy caliente. Tenga cuidado de no quemarse.

▶ Retire el cable de la bujía y extraiga la bujía utilizando una llave adecuada.
▶ Inspeccione visualmente la apariencia externa de la bujía. Si la bujía parece estar muy gastada o si el aislante está quebrado o se está pelando, deberá cambiarla.
▶ Si la bujía está sucia o solo un poco gastada, es necesario limpiarla cuidadosamente con un cepillo metálico adecuado (de cobre).
Ajuste la distancia de los electrodos con un calibre de espesores manual de usuario del motor).
- Tras realizar el mantenimiento o sustituir la bujía, tire de ella firmemente hasta su posición. Una bujía mal apretada se calienta mucho y puede provocar daños graves en el motor.

0,7 - 0,8 mm

Revise, mantenga y sustituya las bujías de conformidad con las instrucciones contenidas en el manual de usuario del motor proporcionado por el fabricante.

SUSTITUCIÓN DEL FILTRO DE COMBUSTIBLE

No deje nunca que el motor funcione sin un filtro de combustible, ya que el motor se desgastaría rápidamente.

Sustituya el filtro de combustible de conformidad con las instrucciones contenidas en el manual de usuario del motor suministrado por el fabricante.

MANTENIMIENTO DEL VENTILADOR DEL MOTOR

Antes de cada uso o durante el funcionamiento, compruebe que la rejilla del motor no esté obstruida con restos de césped u otros objetos. Limpie la rejilla si fuese necesario.

Al cabo de 100 horas de funcionamiento o una vez al año, retire la tapa del ventilador y limpie las zonas sucias y obstruidas y las aletas del ventilador del motor. Esto evitará que el motor se sobrecaliente o que sufra daños. Limpie con más frecuencia si fuese necesario.

6.3.3 SUSTITUCIÓN DE LAS BOMBILLAS

Las bombillas están en un soporte y se puede acceder a ellas levantando el capó.

▶ Gire el bloqueo giratorio que sujeta el capó, extraiga la bombilla del soporte (p. ej. con un destornillador) e introduzca la nueva. Vuelva a la tapa del capó

El tipo y la potencia de las bombillas se especifican en el catálogo de piezas de recambio.

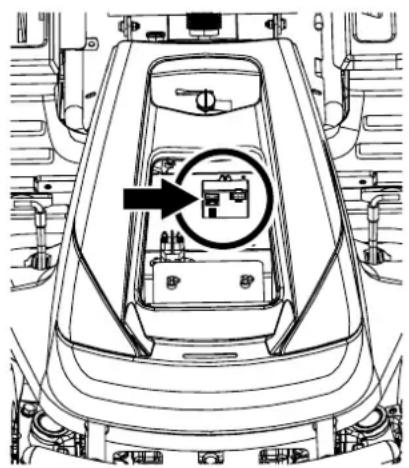

6.3.4 SUSTITUCIÓN DE UN FUSIBLE

Si un fusible está dañado, el motor se apaga de inmediato, la plataforma de corte se detiene y todas las luces indicadoras del tablero de instrumentos se apagan. En ese caso, deberá buscar el fusible defectuoso y sustituirlo por otro nuevo. Bajo ningún concepto se debe sustituir un fusible defectuoso por otro con mayor índice de intensidad.

▶ Suelte el tornillo que sujeta el capó, levante el capó y extraiga la tapa de protección de los fusibles.
▶ Extraiga el fusible e inserte uno nuevo con la misma especificación que el original, es decir, 20 A o 10 A.

Si el motor o la plataforma de corte no funcionan después de sustituir el fusible, póngase en contacto con un centro de servicio técnico autorizado.

Bajo ninguna circunstancia deberá intentar retirar la unidad de control del sistema eléctrico.

6.3.5 ELEVACIÓN DEL CORTACÉSPED

Para levantar el tractor cortacésped, utilice un gato y soportes.

Proceda del siguiente modo:

▶ Coloque el gato debajo de la caja de velocidades del eje trasero y levante la parte trasera del cortacésped.
Introduzca dos soportes debajo de los extremos de los ejes desde la parte interior de las ruedas traseras.
▶ Levante la parte delantera del cortacésped e introduzca dos soportes debajo de ambos extremos de los ejes de las ruedas delanteras.

No incline nunca el cortacésped hacia el lado en el cual se encuentra el carburador. Podría entrar aceite en el filtro de aire.

6.3.6 PLATAFORMA DE CORTE: INSPECCIÓN Y MANTENIMIENTO DE LAS CUCHILLAS DE CORTE

Antes de usar el tractor cortacésped, compruebe siempre el estado de las cuchillas (daños, desgaste, estado del filo de corte). Si las cuchillas están dobladas, desafiladas o rotas, afectarán negativamente a la calidad del corte. Las cuchillas dañadas son muy peligrosas.

Parte del material podría romperse y salir despedido de la zona de trabajo del cortacésped.

Cuando manipule las cuchillas de corte, utilice siempre guantes de protección para trabajos pesados.

SUSTITUCIÓN DE LAS CUCHILLAS

Si las cuchillas están rotas o dañadas como consecuencia del uso frecuente, no se podrán equilibrar ni afilar debidamente y se deberán sustituir de inmediato.

Las cuchillas se afilan por ambos lados, por lo que si un lado está desafilado, es posible darle la vuelta.

Sustituya siempre completamente ambas cuchillas y utilice tuercas de fijación M16 nuevas para montarlas. Con ello garantizará que la plataforma de corte esté equilibrada y las cuchillas estén fijadas con firmeza. Proceda del siguiente modo:

Apague el motor y extraiga la llave del contacto.
▶ Inmovilice el cortacésped para evitar que se mueva.
▶ Levante la plataforma de corte hasta la posición de transporte.
▶ Abra la cubierta metálica del lado derecho de la cámara de la plataforma de corte.
▶ Afloje la tuerca de fijación M16.
▶ Saque el perno de fijación, la junta tórica y la cuchilla.

Instale una cuchilla nueva o afilada procediendo en orden inverso.

▶ Utilice tuercas de fijación M16 nuevas y sin usar.
- Antes de sustituir la segunda cuchilla, gire 180° el soporte de la cuchilla con la mano.

Sustituya la segunda cuchilla siguiendo el mismo procedimiento que para la primera.

Al reinstalar las cuchillas, compruebe que estén fijadas correctamente y con firmeza.

70 ±10 Nm 275 ±25 Nm 175 ±25 Nm

AFILADO DE LAS CUCHILLAS

Las cuchillas de corte deben estar afiladas, equilibradas estáticamente y rectas. Las cuchillas de corte desafiladas, mal afiladas o dañadas arrancan el césped del suelo, dañan los campos y provocan una recogida mediocre del césped cortado en el colector de césped.

Si las cuchillas están un poco desafiladas y no presentan ningún otro daño, se pueden afilar. Después de afilar el par de cuchillas, hay que equilibrarlas. El equilibrado previene las vibraciones en la plataforma de corte. La diferencia de peso entre las cuchillas individuales no puede superar los 2 g. Al realizar la sustitución, compruebe también el desgaste de los manguitos de separación y los pernos de montaje, y verifique que estén en perfecto estado. Si encuentra daños graves en la plataforma de corte, será necesario llevar el cortacésped a un centro de servicio técnico autorizado para que lo revisen a fondo.

Utilice siempre una tuerca de fijación M16 nueva y sin usar. No reutilice nunca una tuerca de fijación que ya haya sido utilizada, ya que no podrá garantizarse la unión segura de la cuchilla.

No repare una cuchilla que esté deformada o dañada de otro modo. Deben sustituirse de inmediato.

Cuando manipule las cuchillas de corte, utilice siempre guantes de protección para trabajos pesados.

Procedimiento de afilado:

Apague el motor y extraiga la llave del contacto.
▶ Inmovilice el cortacésped para evitar que se mueva.
▶ Levante la plataforma de corte hasta la posición de transporte.
▶ Abra la cubierta metálica del lado derecho de la cámara de la plataforma de corte.
- Afloje la tuerca de fijación M16.
▶ Saque el perno de fijación, el manguito de separación y la cuchilla.
▶ Retire la segunda cuchilla de la misma manera que la primera.
▶ Limpie las dos cuchillas.

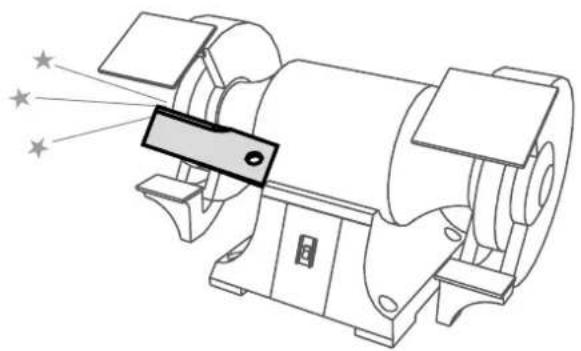

- Primero afílelas con un disco abrasivo y, luego, con una lima.

No intente afilar las cuchillas sin sacarlas de la plataforma de corte.

INSTALE LA CUCHILLA AFILADA EN ORDEN INVERSO.

▶ Utilice tuercas de fijación M16 nuevas y sin usar.
- Antes de sustituir la segunda cuchilla, gire 180° el soporte de la cuchilla con la mano.

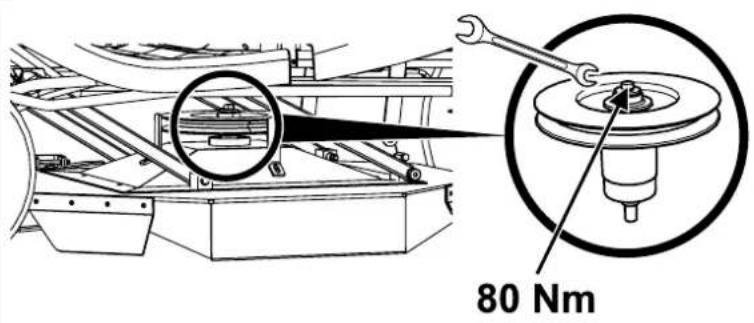

6.3.7 PLATAFORMA DE CORTE: INSPECCIÓN DE LA POLEA DE LA CORREA DE ACCIONAMIENTO DE LA PLATAFORMA

6.3.7

La polea y la correa de accionamiento de la plataforma de corte están protegidas por una cubierta de plástico. Para la limpieza, inspección y ajuste, se puede sacar la cubierta desatornillando los dos tornillos de los lados.

Antes de usar el cortacésped, compruebe siempre el perno de fijación de la polea. El perno debe estar apretado con un par de 80 Nm.

Para acceder a la polea hay que bajar la plataforma de corte a la posición más baja.

80 Nm

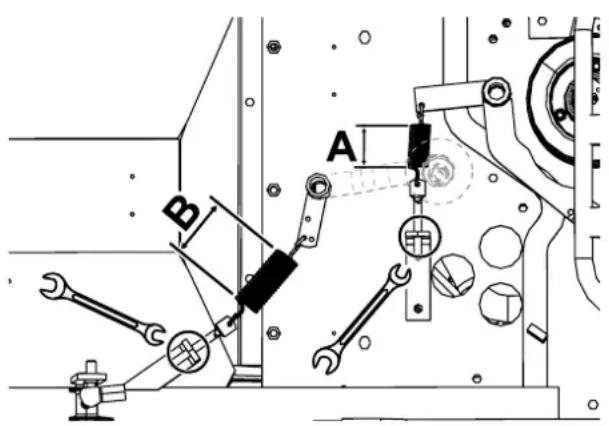

6.3.8 COMPROBACIÓN Y AJUSTE DE LA CORREA DE ACCIONAMIENTO

Siempre que vaya a trabajar en alguna pieza de accionamiento del cortacésped, apague el motor y saque la llave del contacto.

Compruebe regularmente el desgaste y la tensión de las correas trapezoidales y el mecanismo de tensado.

Las correas trapezoidales de accionamiento (desplazamiento y corte) se tensan automáticamente por medio de un muelle y una polea. Antes de empezar a trabajar o al menos cada 50 horas de funcionamiento, compruebe el desgaste de las correas trapezoidales y el estado del mecanismo de tensado.

Ajuste la posición de la polea de tensado de la correa de accionamiento con las tuercas de ajuste.

Distancia A = 46 mm.

Distancia B = 78 mm (ponga la palanca de ajuste de la altura de la plataforma de corte en la penúltima posición)

Después de montar una correa nueva, extreme la atención al usar el cortacésped, ya que la correa no estará suficientemente rodada.

6.3.9 SUSTITUCIÓN DE LAS CORREAS

La sustitución de las correas es una operación relativamente difícil que debe ser realizada por un centro de servicio técnico autorizado.

6.3.10 AJUSTE DE LA PALANCA DEL CONTROL DE CRUCERO

Si el control de cruce está activado y la palanca regresa por sí sola a la posición «N», habrá que ajustar la palanca del control de crucero. Esta operación debe realizarse en un centro de servicio técnico especializado.

6.3.11 SUSTITUCIÓN DE LAS RUEDAS

Antes de sustituir una rueda, aparque el cortacésped en una superficie horizontal y firme, apague el motor y saque la llave del contacto. Inmovilice el cortacésped para evitar que se mueva. No sustituya la rueda si el cortacésped no está suficientemente asegurado en la posición elevada.

Si no dispone de herramientas adecuadas o de los conocimientos necesarios para realizar esta operación, póngase en contacto con el distribuidor.

Realice la sustitución tal como se indica a continuación:

Coloque el gato debajo del parachoques delantero o trasero, junto a la rueda que quiere cambiar. Modelo AC 92-23 4x4: el gato debe apoyarse siempre en el bastidor, nunca en la transmisión, ya que podría resultar dañada.
▶ Siga levantando el cortacésped hasta que la rueda que desea cambiar deje de tocar el suelo.
▶ Saque la cubierta de protección de la rueda.
Utilice un destornillador adecuado para extraer la anilla de retención y la arandela.
▶ Saque la rueda del eje.

Cuando vuelva a colocar la rueda, proceda en orden inverso al desmontaje. Antes de instalar la rueda, limpie todas las piezas y engrase ligeramente el eje con un lubricante para plástico. Especialmente para las ruedas del eje trasero, esta lubricación es indispensable para que la rueda se pueda retirar más adelante. Si no se realiza la lubricación, el posterior montaje podría resultar muy difícil.

Cuando instale la rueda trasera, preste atención a la alineación entre el pasador del eje y la ranura de la rueda.

Por último, compruebe la presión del neumático.

6.3.12 REPARACIÓN DE UN NEUMÁTICO PINCHADO

El cortacésped está equipado con neumáticos sin cámara de aire. En caso de pinchazo, encargue la reparación a un taller especializado en reparación de neumáticos o a un centro de servicio técnico autorizado de Seco.

6.3.13 MANTENIMIENTO DE LA TRANSMISIÓN HIDROSTÁTICA

6.4

Para que la transmisión funcione eficazmente, es necesario mantener el nivel adecuado de aceite. Si se produce algún problema en la transmisión, solicite ayuda inmediatamente a un centro de servicio técnico autorizado, ya que podría resultar dañada gravemente.

Modelo del cortacésped	Tipo de aceite Nivel	del aceite
92 EVO SAE	10W-40, API CD	Al menos hasta la mitad de la altura del depósito de compensación
92 EVO 4x4	Aceite sintético SAE 5W-50	Entre las marcas de la varilla del tapón del depósito (el volumen total de aceite en el sistema hidráulico es 6 l)

Si se produce algún problema en la transmisión, solicite ayuda inmediatamente a un centro de servicio técnico autorizado, ya que podrían producirse daños graves.

6.3.14 RESUMEN DEL PAR DE APRIETE DE LAS UNIONES ATORNILLADAS

Dirección: Par
Tuerca M14 del segmento de la dirección 92 - 132 Nm
Tuercas M14 de las clavijas angulares de la dirección 60 - 83 Nm
Fijación de los pasadores en el eje delantero SC 2x4 40 - 50 Nm
Motor:
Perno del embrague electromagnético 60 - 70 Nm
Corte:
Tuerca M10 de la polea de tensado de corte 33 - 48 Nm
Tuerca M20 del soporte de cuchilla 250 - 300 Nm
Tuerca M16 que fija las cuchillas en el soporte de cuchilla 150 - 200 Nm
Perno M12x30 de la polea de corte 60 - 80 Nm
Controles de desplazamiento:
Tuerca M10 de la polea de accionamiento SC 2x4	24 - 30 Nm
Tuerca M10 de la polea de accionamiento SC 4x4	35 - 45 Nm

Una vez extraídas, las tuercas de fijación se deben sustituir por otras nuevas.

6.4 LUBRICACIÓN

Lubrique el cortacésped de conformidad con el siguiente plan de lubricación.

Los rodamientos de bolas de las poleas de tensado, las poleas guía y los rodamientos de la plataforma de corte son autolubricantes.

Antes de poner el cortacésped fuera de servicio durante un periodo prolongado de tiempo, lubrique bien todos los lugares indicados en el plan. Concretamente, el semieje de los ejes delantero y trasero (es necesario desmontar las ruedas traseras).

6.4	Símbolo Explicación
		Lubricante para plástico A00
		Aceite SAE 30
		Intervalo en horas

Se utiliza lubricante para plástico para lubricar:

▶ El segmento de la dirección: con una boquilla de engrase
▶ El pasador de giro de la rueda: con boquillas de engrase
Los brazos de elevación de la plataforma de corte: con una boquilla de engrase
▶ La polea tensora: retirar y lubricar
▶ El pasador pivotante central del eje delantero: con una boquilla de engrase (el modelo AC 92-23 4x4 está equipado con manguitos deslizantes autolubricantes)
Las articulaciones angulares que conectan las barras de tracción de la dirección: retirar y lubricar
▶ Semiejes de las ruedas delanteras: en el cortacésped AC 92-23 4x4, el intervalo es de 10 horas

Se utiliza lubricante para lubricar los puntos de rotación:

▶ Pedal de bloqueo del diferencial
▶ Pedal de freno
▶ Palancas de marcha
- Semiejes de las ruedas traseras: el intervalo es de 10 horas

7. SOLUCIÓN DE PROBLEMAS DE FUNCIONAMIENTO Y DEFECTOS

No realice ninguna reparación si no tiene el equipo y la cualificación técnica necesarios. Las reparaciones que se describen abajo puede realizarlas el usuario del cortacésped. Si el usuario realiza cualquier reparación que no figure aquí, se anulará la garantía. El fabricante no responderá por los daños derivados de las reparaciones deficientes que el usuario realice sin autorización.

Problema de funcionamiento, defecto	Solución
La plataforma de corte corta de forma irregular	▸ Retire el césped acumulado en la parte inferior de la plataforma de corte.▸ Compruebe que las cuchillas estén afiladas y que no estén deformadas ni dañadas.▸ Compruebe que las cuchillas estén debidamente apretadas.▸ Compruebe los ejes de las cuchillas y el soporte de los rodamientos. Sustituya si se encuentran daños o un desgaste excesivo.
No se corta toda la vegetación	▸ Compruebe si los alojamientos de los rodamientos están dañados. Repare o sustituya en función de sus conclusiones. Cuando corte césped grueso o demasiado húmedo, puede quedar una banda sin cortar. Cambie a una marcha adecuada para adaptar la velocidad de desplazamiento a las condiciones de corte. El motor no debe trabajar con la válvula del acelerador completamente abierta.▸ Compruebe que las cuchillas estén afiladas y que no presenten daños. Sustituya las cuchillas si es necesario.▸ Compruebe la tensión y el estado de la correa trapezoidal del accionamiento de corte
La correa de accionamiento de la plataforma de corte se detiene durante el funcionamiento	▸La correa de accionamiento de la plataforma de corte puede resultar dañada si se sale de la polea cuando el cortacésped está en funcionamiento. Si se sale incluso después realizar las comprobaciones que se indican a continuación, deberá sustituir la correa.▸ Compruebe la tensión de la correa (6.3.7). Si fuera necesario, ajuste la tensión.▸ Compruebe las poleas guía de la correa.▸ Compruebe la altura de corte ajustada y corrijala si es necesario.▸ Compruebe que no haya objetos extraños que obstaculicen el movimiento de la correa. Si hay algún objeto extraño, retírelo.▸ Vuelva a comprobar todas las correas. Una polea torcida o agrietada puede causar problemas. Sustituya si es necesario.▸ Compruebe la superficie interior de la polea del motor. Si está áspera o agrietada, deberá sustituir la polea.▸ Compruebe si las piezas del mecanismo de tensado están desgastadas y sustituya las que lo estén si es necesario.▸ Cambie la velocidad de desplazamiento (por ejemplo, redúzcala)▸ Levante la plataforma de corte a una posición más alta
La correa de accionamiento de la plataforma de corte patina	▸ Si el césped es demasiado alto o está húmedo, la correa de accionamiento de la plataforma de corte podría patinar. Compruebe que la correa no esté gastada. Si lo está, sustitúyala.▸ Reduzca la velocidad del cortacésped.▸ Aumente la altura de corte.▸ Compruebe la tensión de la correa. Si fuera necesario, ajuste la tensión.▸ Compruebe el mecanismo de tensado (muelle, polea). Sustituya el muelle si está estirado o dañado.
La correa de accionamiento de la plataforma de corte está excesivamente gastada	▸ Compruebe la polea guía de la correa.▸ Compruebe que no haya objetos extraños que obstaculicen el movimiento de la correa. Si hay algún objeto extraño, retírelo.▸Compruebe las poleas y sustitúyalas si están dañadas.▸ Compruebe la altura de corte ajustada y corrijala si es necesario.▸ Compruebe la tensión de la correa (6.3.7). Si fuera necesario, ajuste la tensión.
La plataforma de corte no arranca	▸ Compruebe que la correa no esté gastada o dañada. Si lo está, sustitúyala. Si está floja, ténsela.▸ Compruebe el muelle del mecanismo de tensado. Sustituya el muelle si se ha roto o dañado.▸ Compruebe que no haya objetos extraños que obstaculicen el movimiento de la correa. Si hay algún objeto extraño, retírelo.▸ Compruebe la posición de la palanca de la altura de corte. El interruptor de seguridad evita la activación del embrague electromagnético cuando se encuentra en posición de transporte. Mueva la palanca a la posición de trabajo.▸ Compruebe la posición del interruptor de la plataforma de corte
Las correas vibran demasiado al encender la plataforma de corte	▸ Compruebe que las cuchillas no estén dobladas ni torcidas, y que estén equilibradas. Si están deformadas, sustitúyalas.▸ Compruebe que la correa no tenga partes quemadas o anomalías que puedan provocar vibraciones. Si la correa está dañada, sustitúyala.▸ Compruebe que las cuchillas no estén gastadas o dañadas. Sustituya si es necesario.▸ Compruebe que el embrague electromagnético cambie correctamente. Si el embrague no funciona correctamente, encargue su sustitución o reparación a un centro de servicio técnico autorizado.▸ Compruebe la superficie interior de la polea del motor. Si está áspera o agrietada, deberá sustituir la polea.▸ Compruebe si se ha acumulado césped en la parte inferior de la plataforma de corte. Ese césped debe retirarse.▸ Compruebe que el defecto no esté en el soporte del motor. Apriete los pernos o sustitúyalos si es necesario.▸ Compruebe la tensión de la correa (6.3.7). Si fuera necesario, ajuste la tensión.
La correa de accionamiento de marcha del cortacésped patina	▸ Compruebe la tensión de la correa de accionamiento de marcha (6.3.8). Si fuera necesario, ajuste la tensión. Compruebe también la tensión del muelle y sustitúyalo si es necesario.▸ Compruebe si la correa está gastada o dañada.▸ Compruebe que no haya objetos extraños que impidan el movimiento del mecanismo del embrague. Si hay algún objeto extraño, retírelo.▸ Compruebe si hay daños en las poleas de la correa del motor y de la correa de transmisión. Sustituya si es necesario.
La correa de accionamiento de marcha está excesivamente gastada	▸ Compruebe la tensión de la correa.▸ Compruebe el mecanismo de tensado y sustituya el muelle dañado▸ Compruebe si hay un objeto extraño que bloquea el movimiento de la correa. Si hay algún objeto extraño, retírelo.▸ Compruebe el estado de las poleas y sustitúyalas si es necesario.
El cortacésped no se mueve tras seleccionar la marcha	▸ Compruebe el mecanismo de cambio de marcha: unión de la barra de tracción de la palanca de dirección de marcha.▸ Compruebe el nivel de aceite del depósito de compensación
El cortacésped hace más ruido del habitual al seleccionar la marcha	▸ Compruebe el nivel de aceite del depósito de compensación y rellénelo si es necesario.▸ Hay bolsas de aire en el circuito hidráulico; conduzca el cortacésped hacia delante y atrás durante varios minutos en una superficie llana. Póngase en contacto con el centro de servicio técnico.
El cortacésped pierde potencia al subir una cuesta	▸ Cuando el cortacésped se somete una gran carga y la temperatura ambiente es alta, puede superarse la temperatura máxima de servicio del aceite. Reduzca las exigencias de trabajo del cortacésped.
Se producen vibraciones extremas al desplazarse	▸ Compruebe si hay alguna polea dañada o deformada. Sustituya si es necesario.▸ Compruebe si la correa tiene partes quemadas u otras anomalías. Sustituya si es necesario.▸ Compruebe la tensión de la correa de accionamiento de marcha (6.3.8). Si fuera necesario, ajuste la tensión.▸ Compruebe que las cuchillas de corte estén equilibradas. Equilibrelas o sustitúyalas si es necesario.
La dirección patina o está suelta	▸ Compruebe que el espacio comprendido entre el piñón y el segmento no sea demasiado grande. Si lo es, ajuste el segmento dentado. Compruebe si las articulaciones de rótula están desgastadas. Cambie las articulaciones si es necesario.
El motor no funciona	▸ Compruebe que haya gasolina en el depósito.▸ Compruebe que se haya seguido el procedimiento indicado para arrancar el motor (5.2)▸ Compruebe el fusible. Sustituya si es necesario.▸ Compruebe si la tensión en los terminales de la batería es de 12 V. En los cortacéspedes nuevos, compruebe si se ha activado y cargado la batería. En los cortacéspedes nuevos, sustituya la bujía y compruebe que no se haya acumulado aceite en el cilindro a causa de una manipulación incorrecta.▸ Compruebe que todas las conexiones de cables sean correctas y que los interruptores del sistema eléctrico funcionen.▸ Vuelva a comprobar el motor siguiendo con exactitud las instrucciones del manual de usuario del fabricante del motor. Encargue la revisión del sistema eléctrico a un taller especializado.
El motor gira, pero no arranca	▸ Compruebe que se haya seguido el procedimiento indicado para arrancar el motor (5.2). Compruebe que la gasolina del depósito esté limpia.▸ Compruebe que el filtro de combustible no esté obstruido.▸ Compruebe que la palanca del acelerador esté en la posición «ESTÁRTER».▸ Vuelva a comprobar el motor siguiendo con exactitud las instrucciones del manual de usuario del fabricante del motor. Encargue la revisión del cableado y los interruptores a un taller especializado.

7.1 PEDIDO DE PIEZAS DE RECAMBIO

Le aconsejamos que utilice exclusivamente piezas de recambio originales, ya que garantizan la seguridad y la compatibilidad con la máquina. Realice siempre el pedido de piezas de recambio a distribuidores u organizaciones de servicio autorizados, ya que están informados sobre los cambios técnicos realizados en los productos durante la fabricación.

Para identificar de forma fácil, rápida y exacta la pieza de recambio necesaria, indique siempre en el pedido el número de serie que se indica en la segunda página interior de la presente publicación. Indique también el año de fabricación tal y como figura en la etiqueta de identificación del producto que hay debajo del asiento.

7.2 GARANTÍA

Esta máquina ha sido diseñada y realizada con las técnicas más avanzadas. El fabricante garantiza sus productos por 24 meses desde la fecha de compra para uso no profesional. La garantía se limita a 12 meses en caso de uso profesional

Condiciones generales de la garantía

1) La garantía tiene validez a partir de la fecha de compra. A través de la red de ventas y asistencia técnica, el fabricante sustituirá gratuitamente las partes que presenten defectos de material o de fabricación. La garantía no priva al comprador de los derechos legales establecidos por el Código Civil con respecto a las consecuencias de los defectos o vicios del objeto vendido.
2) El personal técnico actuará lo más pronto posible, dentro de los límites impuestos por motivos organizativos.
3) Para solicitar asistencia en garantía, es necesario presentar el certificado que figura más adelante, sellado por el vendedor y cumplimentado en todas sus partes, además de la factura o el tique de compra.

4) La garantía se anula en caso de:

• Ausencia manifiesta de mantenimiento.
• Utilización incorrecta o alteración del producto.
• Uso de lubricantes o combustibles inadecuados.
• Empleo de recambios o accesorios no originales.
• Intervenciones realizadas por personal no autorizado.

5) La garantía no cubre los materiales de consumo ni las partes sujetas a un desgaste normal de funcionamiento.

6) La garantía no cubre los trabajos de actualización y mejora del producto.

7) La garantía no cubre la puesta a punto ni las operaciones de mantenimiento que deban realizarse durante el periodo de garantía.

8) Todo daño sufrido por el producto durante el transporte debe señalarse inmediatamente al transportista; de lo contrario la garantía se anula.

9) Para los motores de otras marcas (Briggs & Stratton, Subaru, Honda, Lombardini, Kohler, etc.) montados en nuestras máquinas, será válida la garantía de los Fabricantes del motor.

10) La garantía no cubre daños o perjuicios directos o indirectos, materiales o personales, causados por fallos de la máquina o derivados de la imposibilidad de utilizarla.

MODELO

N° DE SERIE

ADQUIRIDO POR EL SR.

¡No expedir! Adjuntar sólo al pedido de asistencia técnica.

FECHA

CONCESIONARIO

8. MANTENIMIENTO AL FINAL DE LA TEMPORADA, PUESTA FUERA DE SERVICIO DEL CORTACÉSPED

Al final de la temporada o si no tiene previsto utilizar el tractor cortacésped durante más de 30 días, prepárelo para el almacenamiento tan pronto como sea posible. Si el cortacésped no se mueve durante más de 30 días y sigue habiendo combustible en el depósito, podría formarse un residuo pegajoso que puede afectar negativamente al carburador y al funcionamiento del motor. Por este motivo, es muy importante que vacíe el depósito de gasolina.

No guarde nunca el tractor cortacésped con el depósito de gasolina lleno en el interior de edificios o zonas mal ventiladas, en las que haya vapores de combustible, llamas abiertas, chispas o llamas de encendido, hornos, calefacción central, trapos secos, etc. Manipule los combustibles y los lubricantes con cuidado, ya que son altamente inflamables y una manipulación incorrecta podría provocar quemaduras o daños materiales graves.

El depósito de gasolina únicamente debe vaciarse en recipientes homologados, en el exterior y lejos de llamas abiertas.

El procedimiento recomendado para preparar el tractor cortacésped para el almacenamiento es el siguiente:

▶ Limpie bien todo el cortacésped, especialmente el interior de la plataforma de corte (6.2.2).

No utilice nunca gasolina para limpiar. Utilice productos desengrasantes y agua tibia.

▶ Repare y pinte las piezas deterioradas para evitar que se produzca corrosión.
▶ Cambie las piezas defectuosas o gastadas y apriete todas las tuercas y pernos que estén flojos.
▶ Prepare el motor para el almacenamiento con arreglo al manual de usuario de funcionamiento y mantenimiento del motor.
▶ Lubrique todos los puntos de lubricación con arreglo al plan de lubricación (6.4).
▶ Extraiga la batería, límpiela y cárguela completamente. Guarde la batería en un lugar fresco y seco, según sea necesario. Cargue la batería cada 30 días y compruebe la tensión de forma regular.
- Cubra el tractor cortacésped y guárdelo en un lugar limpio y seco.

El mejor modo de garantizar que el tractor cortacésped esté en perfectas condiciones para la próxima temporada consiste en llevarlo a un centro de servicio técnico cada año para que lo revisen y lo ajusten.

8.1 CORREAS DEL CORTACÉSPED

No es necesario aflojar las correas al poner el cortacésped fuera de servicio durante un período de tiempo prolongado. Se recomienda encarecidamente que, cuando se vuelva a encender el cortacésped para usarlo de nuevo, deje girar en vacío las correas durante al menos 5 minutos. Esto evitará que se produzcan vibraciones y asegurará que las correas se vuelvan a alinear en la posición correcta tras un largo período de inactividad.

9. ELIMINACIÓN DEL CORTACÉSPED

Cuando el cortacésped llegue al final de su vida útil, el propietario deberá encargarse de su eliminación. Esto puede realizarse de dos formas:

a) Entregue el cortacésped a una empresa autorizada (desguace, punto de recogida de residuos secundarios, etc.). Le darán un comprobante de la entrega del cortacésped para su eliminación.
b) Elimine el cortacésped por cuenta propia. En este caso, le aconsejamos que proceda de la siguiente manera:

▶ Elimine el producto reaprovechando el material reciclable de conformidad con la legislación vigente sobre eliminación de residuos.
▶ Desmonte todo el cortacésped.
Las piezas que puedan reutilizarse se deberán limpiar, conservar y guardar para el uso posterior.
▶ Separe el resto de las piezas entre aquellas que son contaminantes y las que no, como, por ejemplo, las piezas de goma (juntas) y los restos de lubricante en los rodamientos o los engranajes. Los componentes contaminantes deben tratarse de conformidad con la legislación vigente sobre eliminación de residuos del país del usuario. Por ejemplo, en la República Checa.
▶ Separe los residuos de conformidad con el Catálogo de residuos, con arreglo a la reglamentación correspondiente. Los residuos no contaminantes deberán tratarse como materiales reutilizables.

10. DECLARACIÓN DE CONFORMIDAD (TRADUCCIÓN DEL ORIGINAL)

De conformidad con: Directiva del Consejo n.º 2006/42/CE (Directiva gubernamental NV 176/2008 Coll.)

Directiva del Consejo n.º 2014/30/CE (Directiva gubernamental NV 117/2016 Coll.)

Directiva del Consejo n.º 2000/14/CE (Directiva gubernamental NV 9/2002 Coll.)

A. La empresa infrascrita: EMAK spa via Fermi, 4 - 42011 Bagnolo in Piano (RE) ITALY

emite la siguiente declaración:

B. Equipo mecánico

• Nombre: Tractor cortacésped
• Modelo: Oleo-Mac Apache 92 EVO - Apache 92 EVO 4x4
  Efco Tuareg 92 EVO - Tuareg 92 EVO 4x4
• Número de serie AC 00001÷99999

C. Legislación que constituye la base de la evaluación de la conformidad:

EN ISO 5395-1 - EN ISO 5395-3 - EN ISO 14982

D. La evaluación de la conformidad se ha realizado con arreglo al procedimiento dispuesto en:

- Directiva del Parlamento Europeo y del Consejo n.º 2006/42/CE, Anexo VIII, (equiv. Anexo n.º 8, NV n.º 176/2008 Coll.)

• Directiva del Parlamento Europeo y del Consejo n.º 2014/30/UE, Anexo II, (equiv. Anexo 2, NV n.º 117/2016 Coll.)
• Directiva del Parlamento Europeo y del Consejo n.º 2000/14/CE, Anexo VI, (equiv. Anexo n.º 5, NV n.º 9/2002 Coll.)

bajo la supervisión de la entidad notificada

SZS Praha, NB 1016

Tranovského 622/11

163 04 Praga 6, República Checa

E. Tipo de dispositivo de corte: cuchilla rotativa.

Anchura de corte: 92 cm

F. Confirmamos que:

• Este equipo mecánico cumple todas las disposiciones relevantes de las directivas citadas (NV)
• Se han tomado las medidas oportunas para garantizar la conformidad de todos los productos presentados al mercado con la documentación técnica y los requisitos incluidos en los reglamentos técnicos.

- El nivel garantizado de emisión de potencia sonora L WAG es de 100 dB(A)

Los valores medios medidos de potencia sonora dependen del motor utilizado:

Motor	Velocidad (rpm, min ^-1 )	Valor medido de potencia sonora [dB(A)]
Briggs & Stratton 21 HP Vanguard	3000	98
Briggs & Stratton 23 HP Vanguard	3000	98
Loncin LC2P77F	3000	98
EMAK K2400	3000	98

Documentación técnica que, con arreglo al Anexo VII de la Directiva 2006/42/CE y el anexo VIII de la Directiva VIII CE 2000/14/CE, se mantiene en las instalaciones del fabricante en la dirección:

Por este motivo, el presente manual puede contener algunas diferencias técnicas de terminología en comparación con el producto real. Esta circunstancia no podrá dar lugar a reclamaciones de ningún tipo. Quedan prohibidas la impresión, duplicación, publicación y traducción (incluso parcialmente) sin el consentimiento previo por escrito de Seco Industries, s.r.o. El fabricante se reserva el derecho a cambiar las especificaciones técnicas del producto sin avisar previamente al cliente.

PRZEDMOWA

Szanowny Kliencie,

E ¡ATENCIÓN! - Este manual debe acompañar a la máquina durante toda su vida útil.
