BEDIENUNGSANLEITUNG Tuareg 92 Efco

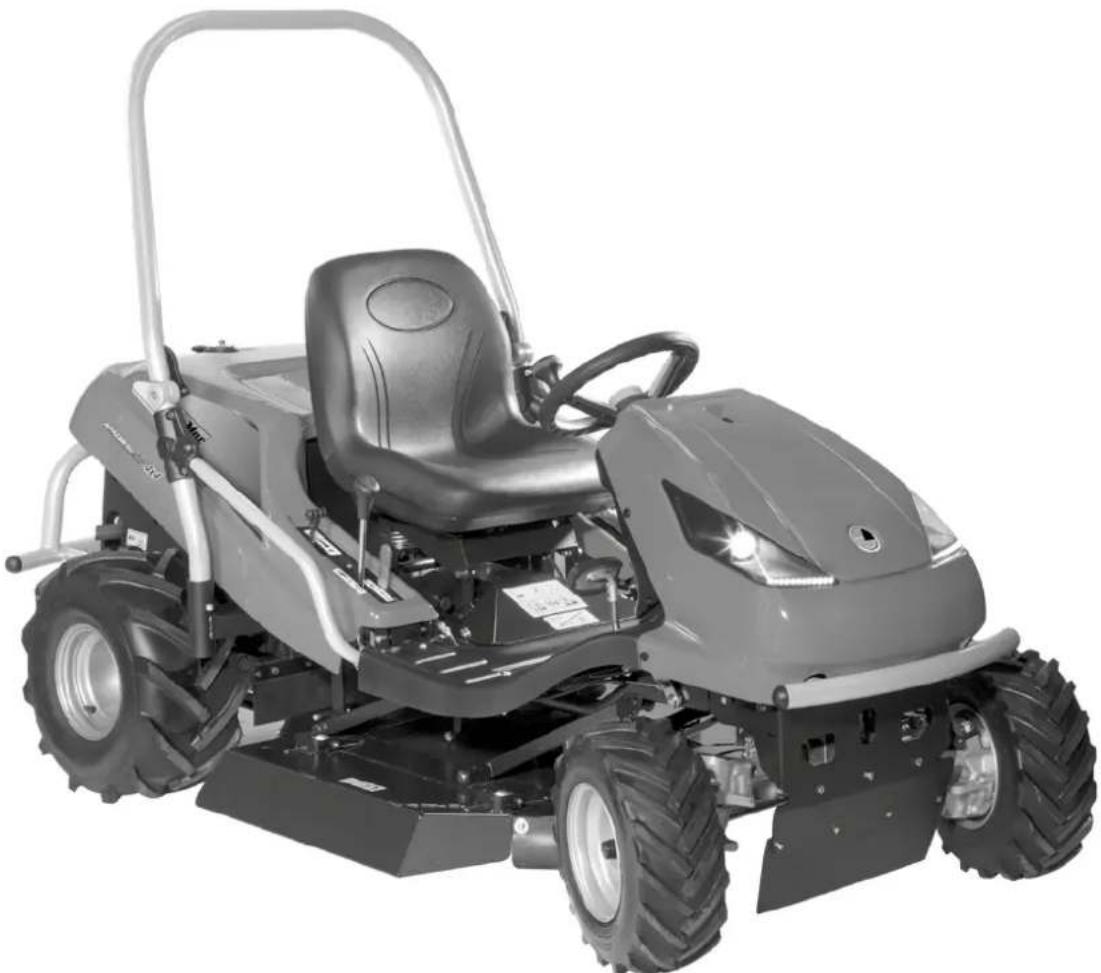

APACHE 92 - LTUAREG 92

GB OPERATOR'S INSTRUCTION BOOK
D ETRIBS- UND WARTUNGSANLEITUNG
F MANUEL D'UTILISATION ET D'ENTRETIEN
I ANUALE USO E MANUTENZIONE

NL GEBRUIKS- EN ONDERHOUDSHANDLEIDING
E MANUAL DE USO Y MANTENIMIENTO
PL NSTRUKCJA OBSŁUGI I KONSERWACJI
HU HASZNÁLATI ÚTMUTATÓ

Sehr geehrter Kunde,

Vielen Dank für den Kauf dieses Aufsitzmähers von Emak S.p.A., ein sowohl in Europa als auch international renommiertes Unternehmen als Hersteller von hochwertigen Maschinen und Zubehör für die Pflege von Rasenflächen.

ÜBER DIESE BEDIENUNGSANLEITUNG

Diese Bedienungsanleitung soll Sie auf einfachste Weise durch die sichere Installation, Bedienung und Wartung Ihrer Maschine führen und Ihnen Auskunft zu ihren Optionen und Funktionen geben. Es ist daher für alle Personen gedacht, die während der Installation, Bedienung und Wartung in Kontakt mit der Maschine kommen.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie etwas mit der Maschine machen. Befolgen Sie die in diesem Handbuch enthaltenen Anweisungen genau, so dass die Bedienung der Maschine einfacher ist und sie optimal genutzt wird und eine lange Lebensdauer hat.

IN DIESER BEDIENUNGSANLEITUNG VERWENDETE SYMBOLE

SYMBOL	BEDEUTUNG
	Diese Symbole haben die Bedeutung von „HINWEIS“ und „WARNUNG“ und weisen auf Tatsachen hin, die das Zubehör beschädigen und/oder den Benutzer schwer verletzen können.
	Dieses Symbol weist auf eine wichtige Anweisung, Eigenschaft, ein Verfahren oder Thema hin, dessen Sie sich bewusst sein müssen, und woran Sie sich bei Montage, Betrieb und Wartung der Maschine halten müssen.
	Dieses Symbol weist auf nützliche Informationen zur Maschine oder deren Zubehör hin.
	Das Symbol ist ein Verweis auf ein Bild im vorderen Teil der Bedienungsanleitung. Es wird immer durch die Nummer des Bildes begleitet.
	Dieses Symbol ist ein Verweis auf ein weiteres Kapitel in diesem oder einem anderen Benutzerhandbuch und wird meist zusammen mit der Nummer des Kapitels angezeigt, auf das es sich bezieht.

WICHTIGE INFORMATION

Dieses Handbuch ist Bestandteil des Aufsitzmähers, das beim Verkauf des Mähers beigefügt werden muss. Bewahren Sie es daher für eine spätere Verwendung auf.

Nehmen Sie die Maschine erst dann in Betrieb, wenn Sie sich mit allen Hinweisen, Verboten und Empfehlungen in diesem Handbuch, insbesondere im Kapitel „Sicherheit bei der Benutzung“, gründlich vertraut gemacht haben.

Die in dieser Bedienungsanleitung verwendeten Abbildungen entsprechen nicht unbedingt der Realität; sie sollen die wichtigsten Prinzipien der Maschine beschreiben.

WENN SIENICHT SICHER SIND

In der Praxis treten häufig unvorhersehbare Situationen ein, die nicht in dieser Bedienungsanleitung einbezogen und beschrieben werden können. Wenn Sie also bei einer Prozedur unsicher sind oder wenn etwas unklar ist oder Sie Fragen haben, zögern Sie nicht, sich an eine unserer mehr als 100 autorisierten, professionell ausgestatteten Kundendienststellen in ganz Europa zu wenden, wo geschulte und geprüfte Experten bereitstehen, um Ihnen zu helfen.

1 TECHNISCHE INFORMATIONEN

1.1 ANWENDUNG

Das Maschinenmodell mit dem Markennamen APACHE/TUAREG ist ein zweiachsiger Gelände-Aufsitzmäher zum Mähen gepflegter und ungepflegter grasbewachsener und geneigter Flächen bis zu einer Neigung von 22° (40 %), die frei von Fremdkörpern sind (Steine, abgebrochene Äste, Knochen, harte Gegenstände, usw.). Die Maschine kann eingesetzt werden, um mit Himbeeren, Brombeeren und verschiedenen anderen Ranken verflochtene mehrjährige Pflanzen zu mähen.

Jegliche Nutzung dieses Aufsitzmähers, die nicht in diesem Handbuch beschrieben ist und die über die hier beschriebene Verwendung hinausgeht, wird als nicht vorgesehener Zweck oder Gebrauch betrachtet. Der Hersteller der Maschine ist nicht verantwortlich für Schäden, die aus einer solchen Nutzung entstehen; der Nutzer trägt das volle Risiko. Der Benutzer ist auch für die Einhaltung der vom Hersteller vorgeschriebenen Bedingungen für Betrieb, Wartung und Reparatur dieser Maschine verantwortlich, die nur von Personen benutzt, gewartet und repariert werden darf, die mit ihr vertraut und über die Gefahren unterrichtet sind.

Nur vom Hersteller genehmigtes Zubehör darf an der Maschine angebracht werden. Durch die Verwendung von anderem Zubehör erlischt die Garantie sofort.

1.2 HAUPTELEMENTE DES AUFSITZMÄHERS

Der Aufsitzmäher besteht aus folgenden Grundeinheiten:

1.2

(1) Haube mit Stauraum

Die Haube ist eine Kombination aus Kunststoff- und Metallabdeckungen, die das Batteriefach und den Kraftstofftank umfassen.

(2) Chassis mit Stoßstange

Das Chassis mit der Stoßstange dient als tragendes Element für die meisten Hauptteile der Maschine.

(3) Vorderachse mit Rädern einschließlich Lenkung\*

Die Lenkung erfolgt über die Räder der Vorderachse. Die Räder werden vom Lenkrad mittels eines Kammmechanismus gedreht.

Der 92 EVO 4x4 ist mit einem Frontantrieb ausgestattet. Der Antrieb aller Räder erfolgt automatisch, wobei die Leistung je nach den aktuellen Traktionsbedingungen und dem Fahrmodus (vorwärts oder rückwärts) auf die Achsen verteilt wird.

(4) Mähwerk

Das Mähwerk mäht das Gras. Es befindet sich unter der Maschine. Es besteht aus Abdeckung, Hauptplatte, Messerhaltern und zwei massiven Mähmessern. Das Mähwerk wird vom Motor der Maschine über eine elektromagnetische Kupplung und einen Keilriemen angetrieben.

(5) Motor, Getriebe, einschließlich Heckantrieb über einen Bypass

Der Viertakt-Benzinmotor ist im hinteren Teil der Maschine am Chassis montiert. Das Getriebe mit hydrostatischer Kraftübertragung dient zum Schalten der Gänge während der Fahrt. Der Bypass-Hebel befindet sich an der Rückwand der Maschine. Er dient zur Aktivierung und Deaktivierung des Getriebes für die Hinterräder.

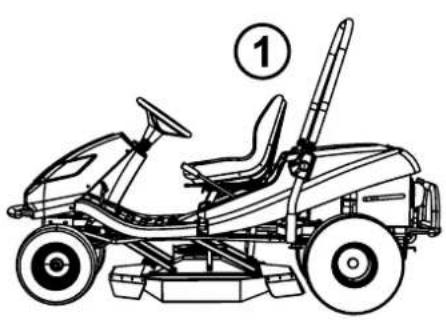

(6) Faltrahmen der Maschine

Der klappbare Rahmen ist als Hilfsmittel für Wartungs- und Instandhaltungsarbeiten und zum Schutz des Bedieners vor Ästen und Sträuchern bestimmt.

(7) Fahrerposition

Der bequeme Sitz ermöglicht einen einfachen Zugriff auf alle Bedienelemente der Maschine. Der verwendete Sitz sorgt für eine sichere und komfortable Bedienung.

* ACHTUNG: Bei der Maschine 92 EVO 4x4 kann der Vorderachsantrieb aus konstruktiven Gründen nicht abgeschaltet werden - das Hydrauliksystem ist nicht mit einem Bypass-Ventil ausgestattet, was die Möglichkeit, die Maschine zu bewegen, wenn der Motor nicht läuft, deutlich einschränkt. Während dieser Bewegung wird die Vorderachse deutlich überlastet und kann beschädigt werden. Der Bypass-Hebel dieser Maschine wird in erster Linie dazu verwendet, das hydrostatische System zu entlüften. Die Maschine darf nicht verwendet werden (ein Gang eingelegt werden), wenn sich der Bypass-Hebel in der deaktivierten Stellung befindet - es besteht die Gefahr von Schäden am Getriebe!!

1.3 TYPENSCHILD UND ANDER MASCHINEVERWENDETEAUFKLEBER

1.3.1 KENNZEICHNUNGSETIKETT DES PRODUKTS

Jeder Aufsitzmäher ist mit einem Produkt-Kennzeichnungsetikett markiert, das sich unter der Sitzbank befindet. Es ist durch Anheben des Sitzes zugänglich.

1.3.1

1. Maschinenmodell
2. Motormodell
3. Baujahr
4. Gewicht
5. Name und Adresse des Herstellers
6. Compliance-Zeichen des Produkts
7. Hersteller-Logo

Der Verkäufer notiert bei der Übergabe der Maschine die Seriennummer auf der Rückseite des Deckblatts dieser Anleitung.

1.3.2 ANDERE ETIKETTEN UND IHRE BEDEUTUNG

Die folgenden Etiketten und Aufkleber sind an der Maschine angebracht:

Etiketten am Mähwerk:

1.3.2a		Gefahr		Nicht auf die Maschine steigen
		Rotierende Werkzeuge		Garantierter Schallleistungspegel gemäß Richtlinie 2000/14/EC

Etiketten an der Verkleidung unter dem Sitz:

1.3.2b		Gefahr		Nicht während des Betriebs berühren		Bei der Reparatur Anleitung befolgen
		Maschine nicht während des Fahrens verlassen		Achtung, umherfliegende Objekte		Lesen Sie das Handbuch
		Nicht in der Nähe anderer Menschen mähen		Keine Passagiere mitnehmen		Nicht senkrecht zum Hang fahren
		Unbefugte Personen in sicherem Abstand halten		Maximale Arbeitssteigung

Etiketten auf der Rückseite der Maschine:

1.3.2c

AchtungHeißeOberfläche!

Verbrennungsgefahr

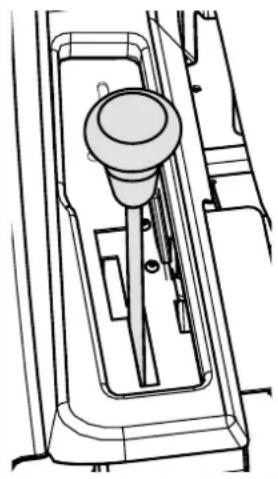

Etiketten auf dem Fahrtrichtungshebel:

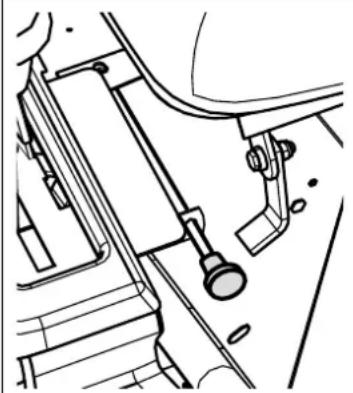

1.3.2d		Choke
		Temporegler
	0	Temporegler deaktiviert
	1	Temporegler aktiviert
		Schnell
		Langsam
	F	Vorwärts
	N	Neutral
	R	Rückwärts

Es ist strengstens verboten, am Rasenmäher angebrachte Etiketten und Symbole zu entfernen oder beschädigen. Bei Beschädigung oder Unlesbarkeit des Etiketts kontaktieren Sie bitte den Lieferanten oder Maschinenhersteller und fordern Ersatz an.

1.4 TECHNISCHE PARAMETER

GRUNDPARAMETER EINHEITEN 9			2 EVO 92 EVO	4x4
	Abmessungen der Maschine (Länge x Breite x Höhe)		[mm] 2310	x 1030 x 1540
	Spurbreite	vorn	[mm] 850/	790 825/790
		hinten
	Gewicht der Maschine [kg] 331 353
	Geschwindigkeit vorwärts / rückwärts		[km/h] 9 / 7	9 / 7
	Schneidhöhe / Transportposition [mm] 50 - 100 / 120
	Mähbreite [mm]		920
	Radabmessungen	vorn	["]	16x6,5-8	16x6,5-8
		hinten		20x10,0-8	20x10,0-8
	Treibstofftankvolumen		[l]	19
	Treibstoffart		---	Bleifreies Benzin Natural 95
	Batterietyp		---	12 V 28 Ah	12 V 32 Ah

* - Genaue Werte finden Sie in der Tabelle auf der nächsten Seite.

Motor	Drehzahl (min-1)	Angegebener Emissionsschalldruckpegel am Einsatzort L_pAd (dB) EN ISO 5395-1	Garantierter Schalleistungspegel L_WAG (dB) 2000/14/EC	Angegebener Vibrationspegel (m.s-2) EN ISO 53951
				Gesamtschwingungen a_wd	auf Hand-Arm übertragen a_hvd
B&S 21 Vanguard	3000 82	+2 100 0,7+0,3 2,7+1,3
B&S 23 Vanguard	3000 87	+4 100 1,5+0,6 < 2,5
Loncin LC2P77F	3000 85	+2 100 1,0+0,4 2,9+1,5
EMAK K2400	3000 85	+2 100 1,0+0,4 2,9+1,5

Die gemäß ČSN EN ISO 5395-1 gemessenen Werte entsprechen den Werten gemäß ČSN EN 836+A4.

2. ARBEI TSSI CHERHEIT UND GESUNDHEIT

Die Aufsitzmäher-Modelle 92 EVO und 92 EVO 4x4 unter dem Markennamen CROSSJET sind nach den gültigen europäischen Sicherheitsnormen gefertigt. Der Hersteller der Maschine bestätigt diese Tatsache in der Compliance-Erklärung am Ende dieser Bedienungsanleitung (0).

Wenn diese Maschine richtig und gemäß der Bedienungsanleitung verwendet wird, ist sie sehr sicher.

Wenn die Arbeitssicherheit nicht eingehalten und nicht alle Warnungen in diesem Handbuch beachtet werden, kann dieser Aufsitzmäher Hände oder Beine abtrennen oder Gegenstände ablenken und dadurch schwere Verletzungen oder den Tod von Personen, Beschädigung oder Zerstörung der Maschine oder eines ihrer Teile oder des Zubehörs verursachen.

2.1 SICHERHEI TSANWEISUNGEN

Die Person, die in erster Linie für ihre eigene Sicherheit und die Sicherheit anderer beim Betrieb des Aufsitzmähers verantwortlich ist, ist dessen Benutzer. Der Hersteller übernimmt keine Verantwortung für die Verletzung von Personen oder für Schäden an der Maschine und Umweltschäden, die daraus resultieren, dass die Maschine nicht gemäß allen Sicherheitsanweisungen in diesem Handbuch betrieben wird.

2.1.1 ALLGEMEINE SICHERHEITSHINWEISE

! Diese Maschine darf nur von einer Person über 18 Jahren, die dieses Handbuch gelesen hat, gefahren werden.
! Der Benutzer der Maschine ist für die Sicherheit von Personen in der Nähe des Arbeitsbereiches der Maschine verantwortlich.
! Es ist nicht gestattet, ohne schriftliche Zustimmung des Herstellers technische Modifikationen an der Maschine und deren Zubehör vorzunehmen. Nicht autorisierte Änderungen können zu gefährlichen Arbeitssicherheitsbedingungen und zum Erlöschen der Garantie führen.

! Beachten Sie alle Auflagen zur Brandsicherheit ( 2.4).

! Entfernen Sie keine Sicherheitsaufkleber oder Etiketten von der Maschine.

! Bleiben Sie nicht in der Nähe der Maschine oder unter ihr, wenn sie angehoben ist und nicht ausreichend gegen Herabfallen oder Umkippen in der angehobenen Position gesichert ist.

! Schalten Sie immer das Mähwerk und den Motor aus und ziehen Sie den Schlüssel aus dem Zündschloss, wenn:

▶ Sie die Maschine reinigen
▶ Sie angesammeltes Gras aus dem Mähwerk entfernen
▶ Sie über einen Fremdkörper gefahren sind und es notwendig ist zu überprüfen, ob die Maschine beschädigt wurde, oder ob es notwendig ist, den Schaden zu beheben
▶ die Maschine ungewöhnlich stark vibriert und es notwendig ist, die Ursache der Vibrationen herauszufinden
▶ Sie den Motor oder andere bewegliche Teile reparieren (ziehen Sie auch die Kabel von den Zündkerzen ab)

2.1.2 KLEIDUNG UND SCHUTZMITTEL FÜR DEN FAHRER

! Bei der Bedienung der Maschine immer geeignete Arbeitskleidung tragen. Niemals locker sitzende Kleidung und kurze Hosen tragen.
! Bei der Bedienung der Maschine immer feste, geschlossene Schuhetragen, idealerweise mit rutschfesten Sohlen. Nie die Maschine mit Sandalen oder barfuß bedienen.
! Die in diesem Handbuch angegebenen Lärm- und Vibrationspegel am Arbeitsplatz des Bedieners ( 1.4) knüpfen eng an die Anforderungen der EU-Richtlinien 2003/10/EG (Lärmexposition) und 2002/44/EG (Vibrationsexposition) an, in denen die Bedingungen für die Verwendung persönlicher Schutzausrüstungen gegen Lärm und Vibrationen sowie die Reduzierung der Expositionszeit des Bedieners durch die Wahl geeigneter Arbeitspausen geregelt sind. Der Maschinenhersteller empfiehlt, dass beim Betrieb der Maschine stets Gehörschutz getragen werden sollte. Die Nichtbeachtung dieser Anweisungen kann zu permanenten Gesundheitsschäden führen!

2.1.3 BEVOR DIE MASCHINE BENUTZT WIRD

! Verwenden Sie den Aufsitzmäher nicht, wenn er beschädigt ist oder eine seiner Schutzvorrichtungen fehlt. Alle Abdeckungen und andere Schutzelemente müssen immer angebracht sein. Entfernen oder setzen Sie keine Schutzelemente der Maschine außer Betrieb. Die richtige Funktion dieser Elemente ist regelmäßig zu kontrollieren.
! Nach dem Konsum von Alkohol, Drogen oder Medikamenten, die Ihre Wahrnehmung beeinträchtigen, dürfen Sie nicht mit der Maschine arbeiten.
! Nicht mit der Maschine arbeiten, wenn Sie an Schwindel- oder Ohnmachtsanfällen leiden oder wenn Sie auf sonstige Weise geschwächt oder abgelenkt sind.
! Bevor Sie die Maschine in Betrieb nehmen, informieren Sie sich gründlich über alle Bedienelemente und sorgen Sie dafür, dass Sie diese so bedienen können, dass Sie, wenn nötig, den Motor sofort anhalten oder ausschalten können.
! Verstellen Sie nicht den Motorregler oder den Drehzahlbegrenzer des Motors.
! Bevor Sie mit der Maschine zu arbeiten beginnen, entfernen Sie alle Steine, Holzstücke, Drähte, Knochen, heruntergefallenen Äste und anderen Gegenstände, die während des Mähvorgangs abgelenkt werden könnten, von der zu mähenden Fläche.
! Beheben Sie vor der weiteren Verwendung alle Mängel. Überprüfen Sie vor Arbeitsbeginn, dass die Riemen gespannt sind, die Messer scharf sind und dass der Bereich innerhalb des Mähwerks frei ist.

2.1.4 WÄHREND DER BENUTZUNG DER MASCHINE

! Die Maschine darf nicht an Hängen mit einer Neigung von mehr als 22° (40%) verwendet werden.
! Der Transport von Personen, Tieren oder Lasten direkt auf der Maschine ist verboten. Der Transport von Lasten ist nur auf Anhängern erlaubt, die vom Maschinenhersteller zugelassen sind.
! Auch beim Verlassen der Maschine für kurze Zeit immer den Schlüssel aus dem Zündschloss ziehen.
! Wenn Sie die Maschine aus dem Arbeitsbereich fahren, wo Sie mähen, deaktivieren Sie immer das Mähwerk und heben es in die Transportstellung.
! Nicht in der Nähe von Materialstapeln, Löchern oder Böschungen mähen. Der Aufsitzmäher kann sich plötzlich überschlagen, wenn ein Rad über den Rand eines Loches oder eines Grabens oder über eine Kante fährt, die zusammenbricht.
! Bei der Arbeit Betonstützen, Baumstümpfe, Gartenbeet- und Fußwegrandsteine vermeiden, die nicht mit den Messern in Kontakt kommen dürfen, da sie sonst Schäden am Mähwerk und dem Maschinenmechanismus verursachen können.
! Beim Aufprall auf einen festen Gegenstand Mähwerk und Motor anhalten und ausschalten und die gesamte Maschine, vor allem die Lenkung, überprüfen. Notwendige Reparaturen vor der Wiederinbetriebnahme des Motor durchführen.
! Wenn möglich, die Maschine nicht auf nassem Gras einsetzen. Reduzierte Traktion kann zu Rutschgefahr führen.
! Vermeiden Sie Hindernisse (z. B. plötzliche Änderungen der Neigung eines Hangs, Gräben, usw.), wo die Maschine umkippen könnte.
! Wenn das Mähen deaktiviert ist, muss sich das Mähwerk immer in der Transportstellung befinden.
! Versuchen Sie nicht, die Stabilität der Maschine zu erhalten, indem Sie auf den Boden treten.
! Die Maschine nur bei Tageslicht oder bei guter künstlicher Beleuchtung benutzen.
! Das Fahren der Maschine auf öffentlichen Straßen ist nicht erlaubt.
! Beim Betrieb der Maschine keine weite Kleidung und kurze Hosen tragen. Feste vollständig geschlossene Schuhe tragen. Nie die Maschine mit Sandalen oder barfuß bedienen.
! Den Motor nicht in geschlossenen Bereichen laufen lassen. Die Abgase enthalten Stoffe, die geruchlos aber tödlich giftig sind.
! Halten Sie Ihre Hände oder Beine nicht unter die Abdeckung des Mähwerks. Halten Sie nie ein Körperteil in die Nähe der rotierenden oder beweglichen Teile der Maschine.
! Den Motor nicht ohne Auspuffrohr starten.

! Normalerweise übersteigen die beim Mähen abgegebenen Geräusche nicht die in dieser Bedienungsanleitung angegebenen Schalldruck- und Schallleistungswerte (1.4). In bestimmten Fällen können jedoch unter bestimmten Bedingungen und aufgrund der Beschaffenheit des Geländes die angegebenen Geräuschpegel kurzzeitig überschritten werden.
! Der Hersteller der Maschine empfiehlt bei der Bedienung der Maschine die Verwendung von Gehörschutz, da die Belastung des Hörorgans durch einen übermäßigen Geräuschpegel oder durch Langzeiteffekte zu dauerhaften Hörschäden führen kann.
! Konzentrieren Sie sich immer voll auf das Fahren und andere mit der Maschine durchgeführte Aktivitäten. Die häufigsten Ursachen für den Verlust der Kontrolle über die Maschine sind zum Beispiel:
▶ Der Verlust der Radtraktion.
▶ Überhöhte Geschwindigkeit, Nichtanpassen der Geschwindigkeit an aktuelle Gegebenheiten und Geländeeigenschaften.
▶ Plötzliches Bremsen, bei dem die Räder blockieren.
▶ Einsatz des Aufsitzmähers für Zwecke, für die sie nicht konstruiert wurde.

2.1.5 NACH DER ARBEIT MIT DER MASCHINE

! Halten Sie die Maschine und das Zubehör immer sauber und in gutem technischen Zustand.
! Die rotierenden Messer sind scharf und können Verletzungen verursachen. Beim Umgang mit den Messern immer Schutzhandschuhe tragen oder die Messer umwickeln.

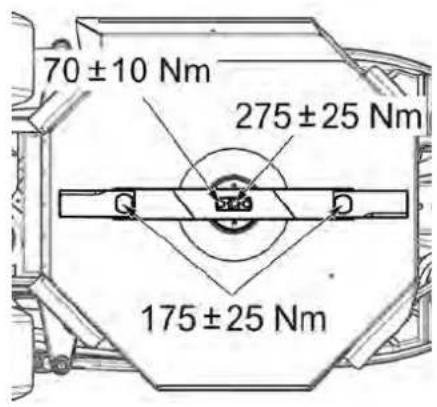

! Überprüfen Sie regelmäßig die Muttern und Schrauben, die die Messer sichern, darauf, dass sie mit dem entsprechenden Drehmoment angezogen sind (■ 6.3.6).
! Achten Sie besonders auf Sicherungsmuttern. Wenn die Mutter zum zweiten Mal gelöst wurde, ist ihre Sicherungsfähigkeit reduziert und sie muss durch eine neue ersetzt werden.
! Kontrollieren Sie regelmäßig alle Komponenten und wenn nötig ersetzen Sie diejenigen, die gemäß den Empfehlungen des Herstellers ersetzt werden müssen.

2.2 SICHERHEITSVORSCHRIFTEN FÜR DIE ARBEIT AN HÄNGEN

Hänge sind die Hauptursache für Unfälle, Kontrollverlust über die Maschine oder nachfolgendes Umkippen, was jeweils zu schweren Verletzungen oder zum Tod führen kann. Das Mähen an Hängen erfordert immer ein erhöhtes Maß an Aufmerksamkeit. Wenn Sie nicht sicher sind oder es Ihre Fähigkeiten übersteigt, mähen Sie nicht an Hängen.

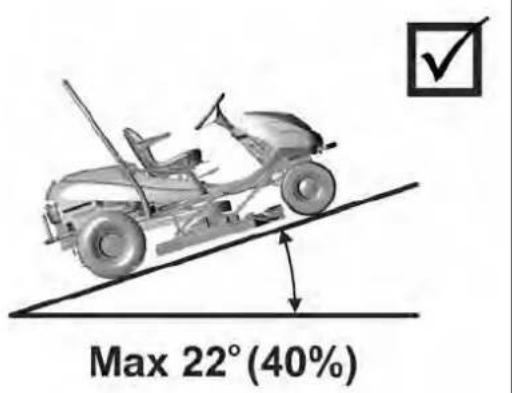

! Aufsitzmäher können an Hängen mit einer maximalen Steigung von bis zu 22° (40%) und nur in Richtung der Falllinie, also nach oben oder unten, eingesetzt werden. Weitere Informationen 5.5.4.

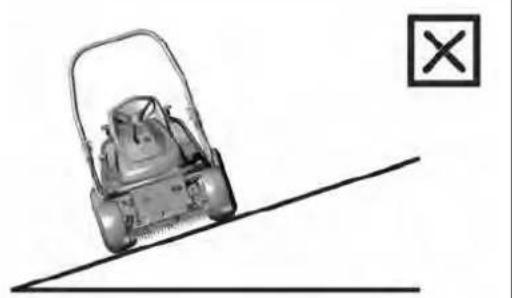

! Bei der Richtungsänderung ist erhöhte Vorsicht geboten. Nicht an einem Hang drehen, wenn es nicht absolut notwendig ist.

! Achten Sie auf Löcher, Wurzeln, unebenes Gelände. Unebenes Gelände kann dazu führen, dass die Maschine umkippt. Hohes Gras kann verborgene Hindernisse enthalten. Entfernen Sie daher im Voraus alle Fremdkörper von der zu mähenden Fläche.

! Wählen Sie eine solche Geschwindigkeit, dass Sie auf einem Hügel nicht stoppen müssen.

! Seien Sie sehr vorsichtig bei der Befestigung von Anhängerkupplungen. Dies kann zu einer verringerten Stabilität der Maschine führen.

! Führen Sie alle Bewegungen am Hang langsam und gleichmäßig aus. Nehmen Sie keine plötzlichen Geschwindigkeits- oder Richtungsänderungen vor.

! Vermeiden Sie Anfahren oder Anhalten am Hang. Wenn die Räder ihre Traktion verlieren, schalten Sie den Messerantrieb ab und fahren Sie langsam den Hügel hinab.

! Fahren Sie an einem Hang sehr vorsichtig und langsam an, sodass die Maschine nicht "springt". Verringern Sie insbesondere die Fahrgeschwindigkeit auf ein Minimum, wenn Sie einen Hügel hinunterfahren, um die Motorbremse zu nutzen. Diese Bremswirkung ist bei der Maschine AC 92-23 4x4 deutlich höher.

2.3 SICHERHEIT VON KINDERN

Wenn der Bediener des Aufsitzmähers nicht auf die Anwesenheit von Kindern vorbereitet ist, können tragische Unfälle passieren. Die Bewegung eines Aufsitzmähers zieht die Aufmerksamkeit von Kindern auf sich. Gehen Sie niemals davon aus, dass Kinder an dem Ort bleiben, an dem Sie sie das letzte Mal gesehen haben.

! Lassen Sie Kinder nicht ohne Aufsicht in Bereiche, in denen Sie Gras mähen.
! Seien Sie immer bereit - wenn sich Ihnen Kinder nähern, schalten Sie das Gerät aus.
! Beim Vorwärts- und Rückwärtsfahren nach hinten und auf den Boden schauen.
! Transportieren Sie nie Kinder. Sie können herunterfallen und sich schwer verletzen, oder sie können die Bedienung des Aufsitzmähers gefährlich stören. Erlauben Sie Kindern nie, die Maschine zu bedienen.
! Seien Sie besonders aufmerksam an Orten mit eingeschränkter Sicht (in der Nähe von Bäumen, Sträuchern, Mauern, usw.).

2.4 FEUERSICHERHEIT

Beim Rückwärtsfahren des Aufsitzmähers ist es notwendig, sich an die Grundlagen und Vorschriften für Arbeitssicherheit und Brandschutz im Zusammenhang mit der Arbeit mit dieser Art von Maschine zu halten.

! Entfernen Sie regelmäßig brennbare Stoffe (trockenes Gras, Blätter, usw.) aus dem Bereich um Auspuff, Motor, Batterie und überall dort, wo sie in Kontakt mit Benzin oder Öl kommen und anschließend Feuer fangen und so zu einem Brand der Maschine können.
! Lassen Sie den Motor des Aufsitzmähers abkühlen, bevor Sie ihn an einem geschlossenen Ort parken.
! Seien Sie besonders aufmerksam bei der Arbeit mit Benzin, Öl und anderen brennbaren Substanzen. Diese sind sehr leicht entzündliche Stoffe und ihre Dämpfe sind explosiv. Bei dieser Arbeit nicht rauchen. Nie den Tankdeckel abdrehen und Benzin nachfüllen, während der Motor läuft, wenn der Motor heiß ist oder wenn sich die Maschine an einem geschlossenen Ort befindet.
! Vor dem Einsatz Benzinleitungen überprüfen und das Benzin nicht bis zum Tankeinfüllstutzen auffüllen. Die von Motor oder Sonne erzeugte Wärme und die Ausdehnung des Benzins kann zum Überlaufen des Benzins und nachfolgendem Brand führen.
! Zur Lagerung brennbarer Stoffe speziell konzipierte Behälter verwenden. Lagern Sie nie einen Kanister mit Benzin oder die Maschine selbst in einem Gebäude in der Nähe einer Wärmequelle.
! Seien Sie besonders aufmerksam bei der Arbeit mit der Batterie. Das Gas im Inneren der Batterie ist hoch explosiv, daher nicht in der Nähe der Batterie rauchen und keine offene Flamme verwenden, um schwere Verletzungen zu vermeiden.

2.5 GEFAHRENBEREICHE DER MASCHINE - RESTRISIKEN

! Das Mähwerk ist so konstruiert, dass es bei ordnungsgemäßem Betrieb und in einwandfreiem Zustand weder den Bediener noch die Umgebung gefährdet. Dennoch können bei Betrieb, Wartung und Einstellung Situationen entstehen, die für den Bediener eine Gefahrenquelle darstellen, wenn er sie nicht kennt und die hier aufgeführten Sicherheitshinweise nicht beachtet. Bei diesen Gefahren handelt es sich um so genannte Restgefahren, d. h. um Gefahren, die auch dann noch bestehen, wenn alle Vorsichts- und Schutzmaßnahmen berücksichtigt und umgesetzt wurden. Restrisiken entstehen bei Betrieb, Wartung und Reparatur der Maschine. Daher muss sich jede Person, die mit der Maschine in Berührung kommt, dieser Risiken bewusst sein und alle Empfehlungen befolgen, um sie zu minimieren.

MÄHMESSER

! Die rotierenden Mähmesser sind sehr scharf, und es besteht die Gefahr schwerer Verletzungen der Gliedmaßen, wenn sie mit ihnen in Berührung kommen. Halten Sie Ihre Hände oder Beine nicht unter die Abdeckung des Mähwerks. Halten Sie nie ein Körperteil in die Nähe der rotierenden oder beweglichen Messer. Versuchen Sie nicht, Ihre Hände oder andere Gegenstände zu verwenden, um rotierende Mähmesser zu stoppen oder zu verlangsamen!

BEWEGLICHE UND HEISSE TEILE

! Wenn der Motor läuft, drehen sich Teile, die schwere Verletzungen an Körperteilen verursachen können. Seien Sie daher besonders vorsichtig, wenn Sie Maschinenteile unter der Haube oder unter der angehobenen Maschine warten und einstellen, und nähern Sie sich beweglichen Teilen niemals mit irgendeinem Körperteil. Außerdem darf die Wartung und Instandhaltung dieser Teile nur von einer Person durchgeführt werden, die mit den Prinzipien der Bewegungen dieser Teile vollkommen vertraut ist. Während des Betriebs werden die Maschinenteile unter der Haube heiß und können bei Berührung mit einem ungeschützten Körperteil schwere Verbrennungen verursachen. Lassen Sie die Maschine daher immer abkühlen, bevor Sie die Haube für Wartungs- oder Servicearbeiten öffnen, und tragen Sie zur Sicherheit Schutzhandschuhe.

FAHRERSITZ

! Es besteht Sturz- oder Rutschgefahr durch Unachtsamkeit am Bedienungsplatz. Seien Sie immer vorsichtig, wenn Sie auf die Maschine auf- oder absteigen. Weitere Risiken für den Bediener sind Ermüdung, Stress oder Fehlverhalten aufgrund von Arbeitsüberlastung, unzureichender Beleuchtung des Mähbereichs oder Lärm während des Betriebs. Tragen Sie daher immer einen Gehörschutz, überanstrengen Sie sich nicht und machen Sie Pausen, wenn Sie die Maschine bedienen.

KRAFTSTOFFTANK

! Der Kraftstoff im Tank ist ein leicht entzündlicher Stoff, dessen Dämpfe explosiv sind. Bei Arbeiten mit Kraftstoff oder in der Nähe des Kraftstofftanks (auch wenn dieser geschlossen ist) niemals rauchen oder mit offener Flamme oder Gegenständen, die hohe Temperaturen erzeugen, hantieren.

3. VORBEREITUNG DER MASCHINE FÜR DEN BETRIEB

3.1 AUSPACKEN UND KONTROLLE DES INHALTS

Dieses Kapitel richtet sich in erster Linie an das Servicepersonal des Händlers, das die Maschine im Rahmen des Kundendienstes für den Benutzer vorbereitet. Wenn Sie Ihre Maschine bereits montiert und betriebsbereit erhalten haben, gehen Sie direkt zu Kapitel 4.

Wenn Sie Ihr Gerät selbst ausgepackt haben, müssen Sie es gemäß den Anweisungen in diesem Kapitel für den Betrieb vorbereiten. Wenn Sie unsicher sind oder nicht über ausreichende Ausrüstung, Werkzeuge oder Erfahrung verfügen, zögern Sie nicht, Ihren Maschinenhändler um Unterstützung zu bitten.

Wir empfehlen, dass alle Montagearbeiten von mindestens zwei Personen durchgeführt werden.

Überprüfen Sie sofort nach der Lieferung, ob die verpackte Maschine beschädigt ist. Informieren Sie bei Beschädigungen das Transportunternehmen. Wenn die Reklamation nicht rechtzeitig eingereicht wird, können keine Ansprüche geltend gemacht werden.

Überprüfen Sie, ob das Modell der Maschine der Bestellung entspricht. Bei einer Unregelmäßigkeit lassen Sie die Maschine verpackt und melden die Diskrepanz unverzüglich dem Lieferanten.

3.1

1. Kistenverpackung
2. Sitz
3. Faltrahmen
4. Lenkrad
5. Dokumentation (befindet sich unter der Haube)

Die Kiste (1) und die Verpackung der Maschine mit einem geeigneten Werkzeug (z.B. Brecheisen oder Hammer, usw.) entfernen.

Führen Sie eine Sichtprüfung der Maschine und Baugruppen auf Schäden durch, die während des Transports entstanden sein könnten. Entpacken Sie alle separat verpackten Baugruppen und überprüfen Sie sie.

Das Basispaket umfasst:

▶ Aufsitzmäher
▶ Sitz (2)
▶ Faltrahmen im gefaltetem Zustand (3)
▶ Lenkrad (4)
▶ Dokumentation (5) (Packteilliste, Bedienungsanleitung für den Aufsitzmäher, Bedienungsanleitung für den Motor, Bedienungsanleitung für die Batterie, Serviceheft)

3.2 ENTSORGUNG DER VERPACKUNG

Stellen Sie nach dem Auspacken des Zubehörs sicher, dass die Verpackungsmaterialien ordnungsgemäß entsorgt und wiederverwendet werden. Die Entsorgung muss gemäß den im Land des Benutzers geltenden Abfallentsorgungsgesetzen erfolgen.

Die Entsorgung kann einem spezialisierten Unternehmen anvertraut werden.

3.3 MONTAGE DER SEPARAT VERPACKTEN BAUGRUPPEN

Aus technischen Gründen wird die Maschine durch den Verkäufer (entsprechend der folgenden Anleitung) für den Betrieb vorbereitet.

Vor Beginn der Installation, alle Abdeck-, Schutz- und Befestigungsmaterialien entfernen.

3.3a

a) Installation der Sitzfedern:

• Klappen Sie den Sitz zurück.
• Lösen Sie die Schrauben, die die Sitzfeder unter der Halterung sichern. Installieren Sie dann die Federn, so dass sie sich oberhalb der Halterung befinden.
  ▶ Stellen Sie den geeigneten Abstand des Sitzes zum Lenkrad ein, indem Sie den Hebel für die Sitzposition drücken, der ein Teil des Sitzes ist.

Sie dürfen sich unter keinen Umständen auf den Sitz setzen, bevor Sie die Sitzfedern in den Betriebszustand gebracht haben! Es kann eine Kollision mit der Haube auftreten, wodurch diese beschädigt werden kann.

3.3b

b) Installation des Lenkrads:

▶ Schlagen Sie mit einem Hammer und einem geeigneten Stab den Stift heraus (2), der im Schaftloch (1) eingesetzt ist.
Das Lenkrad kann auf zwei Höhen eingestellt werden, die durch zwei Löcher in der Lenkradwelle vorgegeben sind. Wählen Sie die optimale Lenkradposition, bringen Sie es auf der Welle (1) an und drehen Sie es so, dass sich die Löcher im Lenkrad und der Welle decken.
▶ Setzen Sie den Stift wieder in das Loch ein und schlagen Sie ihn mit einem Hammer ein.

3.3c

c) Stellen Sie den Faltrahmen in die richtige Position an der Maschine:

Mit den Schnellkupplungshebeln kann der Faltrahmen in der vertikalen Stellung eingestellt werden.

3.3d

d) Anschließen der Batterie:

• Öffnen Sie den Stauraum in der Haube und lösen Sie die Schrauben an den Polklemmen der Batterie.
  ▶Schwarzes Kabel Am (+) Pol der Batterie anschließen und mit der Schraube befestigen.
  ▶ Braunes Kabel Am (-) Pol der Batterie anschließen und mit der Schraube befestigen.

Anschließen der Kabel in entgegen der obigen Beschreibung führt zur Beschädigung der Maschine.

Beim Abklemmen der Batterie, immer den Minuspol (-) der Batterie zuerst abklemmen.

Gehen Sie bei der Inbetriebnahme der Batterie und bei Wartungsarbeiten an ihr gemäß der Bedienungsanleitung für die Batterie vor. Befolgen Sie auch alle darin aufgeführten Sicherheitsanweisungen.

Bereiten Sie jetzt die Maschine für den ersten Start gemäß dem folgenden Kapitel vor.

3.4 KONTROLLEN VOR DER INBETRIEBNAHME

Aus technischen Gründen wird die Maschine durch den Verkäufer (entsprechend der folgenden Anleitung) in Betrieb genommen.

Der Mäher muss sich in horizontaler Position befinden, bevor der Ölstand überprüft werden kann. Die Kappe der Einfüllöffnung befindet sich an der Motorabdeckung auf der Rückseite der Maschine. Schrauben Sie den Ölmessstab heraus, wischen Sie ihn ab, setzen ihn wieder ein und schrauben ihn ein. Schrauben Sie ihn dann wieder heraus und lesen den Ölstand ab.

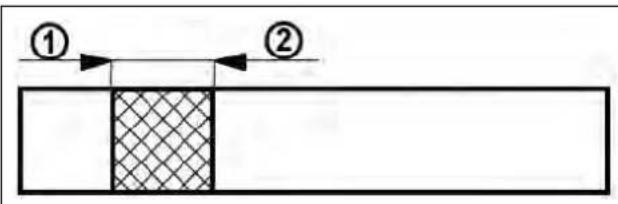

① ②

Ölmessstab:

(1) - (ADD) niedriger Ölstand
(2) - (FULL) maximaler Ölstand

Der Ölstand muss zwischen den beiden Markierungen am Messstab liegen. Wenn er es nicht ist, füllen Sie Motoröl nach, bis die „FULL“-Marke erreicht ist. Der Motoröltyp ist in der Bedienungsanleitung des Motors angegeben.

Der Ölstand muss vor jedem Einsatz der Maschine überprüft werden.

3.4.2 ÜBERPRÜFUNG DER BATTERIE

Überprüfen Sie den Ladezustand der Batterie gemäß ihrer Bedienungsanleitung.

3.4.3 KRAFTSTOFF IN DEN TANK EINFÜLLEN

Aus Sicherheitsgründen wird der Mäher ohne Kraftstoff transportiert und muss vor der ersten Inbetriebnahme aufgetankt werden. Der Kraftstofftank befindet sich an der Vorderseite der Maschine und fasst 19 Liter Kraftstoff.

Verwenden Sie nur Benzin mit der in der Bedienungsanleitung des Motors angegebenen Oktanzahl, d.h. bleifreies Benzin 95. Defekte, die durch die Verwendung von falschem Kraftstoff verursacht wurden, sind nicht durch die Garantie abgedeckt!

Tanken Sie nur bei ausgeschaltetem Motor und wenn der Motor kalt ist. Füllen Sie den Kraftstofftank an einem gut belüfteten Ort.

Beim Umgang mit Kraftstoff nicht essen, rauchen oder offene Flammen verwenden.

Zum Befüllen einen zum Nachfüllen von Kraftstoff ausgelegten Trichter verwenden.

Stellen Sie sicher, dass beim Tanken kein Kraftstoff verschüttet wird. Verschütteter Kraftstoff kann sehr leicht Feuer fangen. Wenn Kraftstoff verschüttet wird, die Stelle gründlich trocken wischen.

Kraftstoffe außerhalb der Reichweite von Kindern aufbewahren.

Vorgehen beim Tanken:

• Öffnen Sie den Tankdeckel. Öffnen Sie ihn langsam, da aufgrund von Benzindämpfen im Tank Überdruck herrschen kann.
  ▶ Setzen Sie einen Trichter in die Tanköffnung ein und beginnen Sie, Kraftstoff aus dem Kanister zu gießen.
  Nach dem Auffüllen des Kraftstofftanks immer den Bereich um die Tanköffnung und die Tanköffnung selbst trocken wischen. Dabei sollte auch der Zustand der Kraftstoffleitungen überprüft werden.
  Es wird empfohlen, regelmäßig auch den eigentlichen Tank zu reinigen, da Verunreinigungen im Kraftstoff zu Fehlfunktionen des Motors führen können.

3.4.4 KONTROLLE DES REIFENLUFTDRUCKS

Bevor Sie die Maschine in Betrieb nehmen, überprüfen Sie den Luftdruck in den Reifen.

Der Reifendruck variiert je nach verwendetem Reifentyp. Der korrekte Druckwert ist immer auf den Reifen angegeben.

Überschreiten Sie nicht den auf den aktuell verwendeten Reifen angegebenen Höchstdruck.

3.4.5 ÜBERPRÜFUNG DES ÖLSTANDS IM HYDRAULIKKREIS

(FÜR MODELL 92 EVO 4X4)

Die Maschine ist mit einem entlüfteten Hydraulikkreislauf und mit einem Ausgleichsbehälter mit der vorgeschriebenen Menge Öl ausgestattet. Der Ölstand im Tank kann während des Transports sinken.

Der Ausgleichsbehälter befindet sich im hinteren Teil der Maschine unter der Motorhaube.

▶ Prüfen Sie, ob der Ölstand zwischen den beiden Rillen des Messstabs am Stopfen liegt, füllen Sie gegebenenfalls die erforderliche Menge des vorgeschriebenen Öls nach.
Wischen Sie den Bereich um die Tanköffnung und die Tanköffnung selbst sauber. Reinigen Sie auch regelmäßig den gesamten Tank, da Schmutz im Öl die Lebensdauer des Ölfilters reduziert und möglicherweise zu einer Fehlfunktion führen kann.

Das System ist während der ersten Fahrtstunden der Maschine vollständig entlüftet – wir empfehlen, die Maschine bei leichter Belastung 1 bis 2 Stunden „einzufahren“.

3.4.6 DURCHFÜHRUNG EINER UNDI CHTIGKEITSPRÜFUNG AM HYDRAULIKKREISLAUF

Führen Sie eine Sichtprüfung des Hydraulikkreislaufs auf Ölleckagen durch, insbesondere an den Stellen, an denen Verschraubungen am Getriebe angeschlossen sind. Wenn Sie Lecks entdecken, informieren Sie Ihre Kundendienststelle.

3.5 DIE MASCHINE VON DER PALETTE FAHREN

Bereiten Sie zwei geeignete Rampen vor und legen Sie sie an die Palette, so dass die Räder der Maschine darauffahren können. Wenn Sie ohne Rampen von der Palette fahren, besteht die Gefahr, die Unterseite der Maschine zu beschädigen, vor allem das Mähwerk!
Heben Sie das Mähwerk in die Transportstellung, indem Sie am Höheneinstellhebel des Mähwerks ziehen (4.2.1 (10)).
▶ Bewegen Sie den Gashebel aus der Position ♣ etwa bis zur Hälfte (■.2.1 (5)).
▶ Ziehen Sie den Chokehebel heraus (4.2.1 (6)).
▶ Stellen Sie den Bypasshebel in die Position “1” (4.2.1 (11)).
▶ Starten Sie die Maschine durch Drehen des Schlüssels in die Position (4.2.1(1)) und fahren Sie die Maschine langsam von der Palette herunter.

Weitere Informationen über das Starten und Anhalten des Motors finden Sie in 5.2 und 5.3.

4. BEDIENUNG DER MACHINE

Die dargestellte Lage der Steuerelemente kann je nach gewählter Maschinenkonfiguration von der tatsächlichen Lage abweichen.

4.1 LAGE DER HAUPTBEDI ENELEMENTE

4.1

(1) Hauptschalter
(2) Deaktivierung der Rückzugsfunktion des Mähwerks beim Rückwärtsfahren
(3) Anzeige Neutralgang eingelegt
(4) Batterie-ladelicht
(5) Betriebsstundenzähler des Motors
(6) Aktivierungsschalter Mähwerk
(7) Anzeige Mähwerkaktivierung und -absenkung
(8) Feststellbremshebel
(9) Bremspedal
(10) Pedal Differentialsperre
(11) Hebel zur Höhenverstellung des Mähwerks
(12) Gashebel
(13) Hebel Deaktivierung der Geschwindigkeitsregelung
(14) Fahrhebel
(15) Choke
(16) Bypass-Hebel
(17) Kipprahmen-Steuerhebel

4.2 BESCHREIBUNG UND FUNKTIONEN DER BEDIENELEMENTE

(1) HAUPTSCHALTER

Dient zum Starten / Abschalten des Motors. Er verfügt über folgende 4 Positionen:

		Zündung aus / Zündung ausschalten
		Scheinwerfer an der Motorhaube einschalten / ausschalten
		Zündung an, der Motor läuft.
		Motor starten – Startstellung

(2) DEAKTI VIERUNG DER RÜCKZUGSFUNKTION DES MÄHWERKS BEIM RÜCKWÄRTSFAHREN

Schalter R dient dazu, die automatische Rückzugsfunktion des Mähwerks beim Rückwärtsfahren zu deaktivieren (■.5.1).

Der Schalter muss betätigt werden, wenn das Mähwerk bereits automatisch deaktiviert wurde, aber die Klingen noch nicht zum Stillstand gekommen sind (ca. 4 Sek.), oder wenn das Mähwerk gestartet wird, unmittelbar bevor das Pedal für die Rückwärtsfahrt getreten wird. Dann wird bei jeder folgenden Änderung der Bewegungsrichtung von Rückwärts auf Vorwärts die Deaktivierung des Mähwerks wieder reaktiviert.

(3) ANZEIGE NEUTRALGANG EINGELEGT

Die Kontrollleuchte zeigt an, dass sich der Fahrhebel im Leerlauf befindet.

Leuchtet nicht - Fahrhebel ist in Stellung F (Vorwärtsfahrt) oder R (Rückwärtsfahrt)

Leuchtet grün - Fahrhebel ist in Stellung N (Neutral)

(4) BATTERIE-LADELICHT

Die Anzeigelampe zeigt den Batteriestatus an. Beim geschalteten Schlüssel und stillstehenden Motor, kann dies Folgendes signalisieren:

LANGSAM ROT BLINKEND: Es ist ratsam, den Akku aufzuladen.

SCHNELL ROT BLINKEND: Die Batterie ist fast leer und es kann ein Problem beim Starten der Maschine auftreten

ACHTUNG: Wenn die Kontrollanzeige nach dem Starten des Motors blinkt, funktioniert das Laden der Batterie nicht richtig. In diesem Fall muss ein autorisiertes Servicecenter kontaktiert und der Motor überprüft werden.

(5) BETRI EBSSTUNDENZÄHLER DES MOTORS

Zeigt die Anzahl der Betriebsstunden des Motors an.

SenDEC 3 0.0 HOURS

Manipulationen am Zähler führen zum Erlöschen der Garantie – der Motorstunden-Anschluss ist mit einem Sicherheitssiegel ausgestattet.

Wenden Sie sich sofort an Ihren Kundendienst, wenn der Motorbetriebsstundenzähler nicht richtig funktioniert.

(6) ANZEIGE MÄHWERKAKTI VIERUNG UND - ABSENKUNG

Diese Anzeige zeigt an, dass das Mähwerk an ist und nach unten fährt.

	Licht ist an	Das Mähwerk ist aktiviert
	Blinkend	Das Mähwerk ist deaktiviert, aber die Messer drehen sich noch (die Anzeige blinkt ca. 10 Sekunden)

(7) AKTIVIERUNGSSCHALTER MÄHWERK

Durch Drücken auf das Element mit dem Symbol wird das Mähwerk aktiviert. Durch Drücken auf das Element ohne Symbol wird das Mähwerk deaktiviert.

		DEAKTIVIERT	Deaktivierung des Mähwerks / das Mähwerk ist deaktiviert.
		AKTIVIERT Aktivierung des Mähwerks

(8) FESTSTELLBREMSHEBEL

Die Feststellbremse hat zwei Stellungen. Die Bremse ist in Stellung (1) nicht angezogen. Wenn sie bei betätigtem Bremspedal in Stellung (2) gebracht wird, wird die Feststellbremse angezogen (Bremse).Das Treten des Bremspedals deaktiviert die Feststellbremse und der Hebel wird automatisch freigegeben und begibt sich in Stellung (1).

(9) BREMSPEDAL

Das Treten des Bremspedals verlangsamt den Aufsitzmäher.Verwenden Sie nie die Bremse gleichzeitig mit der Fahrtrichtungsfunktion – es besteht die Gefahr eines Getriebeschadens!

Das Pedal wird nur bei Bedarf verwendet und nur während der direkten Vorwärtsfahrt. Es hat zwei Stellungen:

Wenn das Pedal nach unten gedrückt wird, rastet die Sperre ein.Wird das Pedal losgelassen, wird die Sperre automatisch deaktiviert.

Verwenden Sie die Sperre nur während der Fahrt direkt nach vorne und nur wenn notwendig (Verlust von Traktion). Verwenden Sie niemals die Differentialsperre beim Wechsel der Fahrtrichtung. Andernfalls besteht die Gefahr von schweren Schäden am Getriebe!

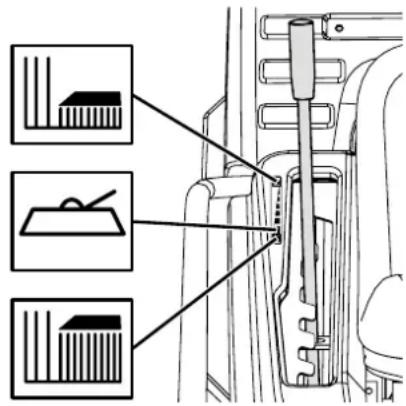

(11) HÖHENVERSTELLUNGSHEBEL MÄHWERK

Der Hebel dient dazu, die Höhe des Mähwerks über dem Boden einzustellen.

Der Hebel besitzt 4 Arbeitspositionen (50 - 60 - 75 - 100 mm), die einer Schnitthöhe von 5 bis 10 cm entsprechen. Je höher die Zahl der Hebelposition ist, desto höher bleibt die Wuchshöhe nach dem Mähen.

Es gibt außerdem 1 Transportposition, die ist 120 mm über dem Gelände. Wenn der Hebel in Transportstellung steht, ist es nicht möglich, das Mähwerk zu aktivieren, da ein Sicherheitsschalter in dieser Stellung eingebaut ist.

Wenn Sie den Mäher ohne zu Mähen fahren, muss der Hebel in Transportstellung sein!

Die Mulchfunktion kann durch Verwendung eines speziellen Zubehörs, einen so genannten „Mulchsatz“, verbessert werden, der separat als Sonderzubehör zum Mähen gepflegter Rasenflächen geliefert wird.

(12) GASHEBEL

Dient zur Regulierung der Drehzahl. Folgende Positionen sind möglich:

		MAX Maximale Drehzahl
		MIN Minimale Drehzahl (Leerlauf)

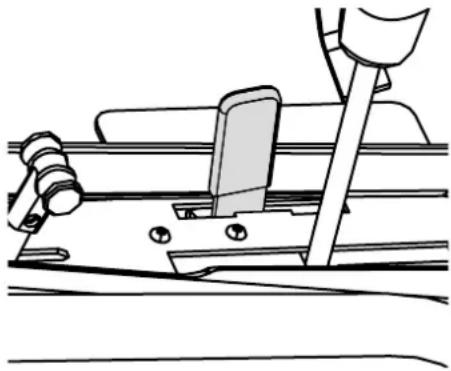

(13) HEBEL ZUM ABSCHALTEN DES TEMPOREGLERS

Dieser Hebel deaktiviert den mechanischen Temporegler und ermöglicht so, die Maschine sehr genau mit einer niedrigen Geschwindigkeit zu fahren.

Deaktivieren Sie den Temporegler nicht bei hoher Geschwindigkeit!

	0 Temporegler ist deaktiviert
	1 Temporegler ist aktiviert

(14) FAHRTRICHTUNGSHEBEL

Der Hebel steuert die Kraft, die auf die Hinterräder gegeben wird, und regelt die Geschwindigkeit der Maschine in beide Richtungen. In der Standardeinstellung hat der Mäher einen mechanischen Temporegler, der beim Betätigen des Bremspedals automatisch ausgeschaltet wird.

	F Vorwärtsfahren	Das Bewegen des Hebels zum Buchstaben F hin entspricht einer höheren Geschwindigkeit und umgekehrt
	N Neutral Die Maschine steht still
	R Rückwärtsfahrt	Das Bewegen des Hebels zum Buchstaben R hin entspricht einer höheren Geschwindigkeit und umgekehrt

Ändern der Fahrtrichtung von vorwärts nach rückwärts oder von rückwärts nach vorwärts ist nur nach dem Anhalten der Maschine möglich. Wenn das Bremspedal gedrückt wird, bewegt sich der Fahrhebel automatisch in die Position "N".

(15) CHOKE

Zum Starten eines kalten Motors.

CHOKE Starten eines kalten Motors

(16) LEERLAUFHEBEL - FREIE BEWEGUNG DER HINTERRÄDER

Der Leerlaufhebel dient dazu, die Übertragung für den Heckantrieb zu deaktivieren, und wird dazu verwendet, die Maschine ohne Motoreinsatz zu schieben oder zu ziehen. Der Hebel befindet sich auf der Rückseite der Maschine und hat die folgenden zwei Stellungen:

	Stellung Heckantrieb Nutzung
	(0) DEAKTIVIERT	Hebel ist herausgezogen - zum Schieben der Maschine
	(1) AKTIVIERT	Hebel ist hereingeschoben - zum Fahren der Maschine

ACHTUNG! Am 92 EVO 4x4 wird der Hebel in erster Linie zum Entlüften des hydrostatischen Systems verwendet. Aufgrund der hohen Anforderungen an die Ausrüstung lassen Sie diese Prozedur durch eine spezialisierte Kundendienststelle durchführen.

Die Maschine darf nicht verwendet (ein Gang eingelegt) werden, wenn der Leerlaufhebel in der Stellung „Deaktiviert“ ist - es besteht die Gefahr von Getriebeschäden!

(17) KIPPRAHMEN-STEUERHEBEL

Der klappbare Rahmen ist als Hilfsmittel für Wartungs- und Instandhaltungsarbeiten und zum Schutz des Bedieners vor Ästen und Sträuchern bestimmt. Mit den Drückern können Sie den Rahmen in eine der folgenden drei Positionen einstellen:

1. Arbeit
2. Wartung
3. Hilfsstellung zum Transport der Maschine

Die einzelnen Stellungen werden mit Schnellkupplungshebeln an den Seiten des Rahmens eingestellt.

DER KLAPPBARE RAHMEN DIENT NICHT ZUM SCHUTZ DES BEDIENERS VOR DEM UMKIPPEN DER MASCHINE!

5. BETRIEB UND HANDHABUNG DER MASCHINE

i

Informationen, die man kennen sollte, bevor der Aufsitzmäher zum ersten Mal eingeschaltet wird:

Der Aufsitzmäher ist mit Sicherheitskontakten ausgestattet, die durch einen Schalter unter dem Sitz verbunden sind.
Der Motor schaltet automatisch ab, wenn der Fahrer den Sitz verlässt und die Maschine nicht mit der Feststellbremse gesichert ist.
Der Motor kann nur gestartet werden, wenn das Mähwerk ausgeschaltet ist und der Hebel zur Höhenverstellung des Mähwerks sich in Transportstellung befindet.

5.1 KONTROLLEN VOR DEM START DER MASCHINE

Überprüfen Sie vor dem Starten des Aufsitzmähers Folgendes:

▶ Ölstand im Motor (3.4.1)
▶ Ladezustand der Batterie (3.4.2)
▶ Kraftstoffstand ( 3.4.3)
▶ Luftdruck in den Reifen (3.4.4)
▶ Dass der Bypass-Hebel in Position „1“ steht

5.2 STARTEN DES MOTORS

Die Maschine ist mit einer Funktion ausgestattet, die den Start des Motors verhindert, wenn die folgenden Sicherheitsbedingungen nicht erfüllt werden:

Der Antrieb des Mähdecks ist deaktiviert (die Anzeige Mähwerkaktivierung leuchtet nicht)
▶ Der Fahrhebel ist in Position N (neutral)
▶ Der Fahrer sitzt auf dem Sitz der Maschine

Wenn die beschriebenen Bedingungen erfüllt sind, starten Sie den Motor wie folgt:

a) Stellen Sie den Hebel zur Höhenverstellung des Mähwerks in die Transportstellung.
b) Bringen Sie den Schalter zur Aktivierung des Mähwerks in die Stellung „DEAKTI VIERT“.
c) Stellen Sie den Fahrtrichtungshebel auf „N“.
d) Schieben Sie den Gashebel auf maximale Drehzahl.
e) Ziehen Sie den Choke.

f) Starten Sie den Motor, indem Sie den Zündschlüssel in die Position „Motor starten“ drehen. Lassen Sie nach dem Starten des Motors die Taste los. Der Schlüssel kehrt automatisch in die Stellung „Zündung an“ zurück.

Lassen Sie den Zündschlüssel los, sobald der Motor startet. Der Startvorgang darf 10 Sekunden nicht überschreiten, da sonst der Schalter beschädigt werden könnte!

Verwenden Sie niemals ortsfeste externe Anlasser, um die Maschine zu starten. Dies könnte die elektrische Verkabelung beschädigen. Es ist möglich eine 12V-Batterie mit höherer Kapazität anzuschließen.

g) Schieben Sie den Choke ein.
h) Bewegen Sie den Gashebel langsam in die Leerlaufstellung (Reduzierung der Motordrehzahl).

Lassen Sie den Motor einige Minuten laufen, bevor Sie das Mähwerk einschalten.

Niemals Lassen Sie einen gestarteten Motor in einem geschlossenen oder schlecht belüfteten Bereich laufen. Abgase enthalten gesundheitsschädliche Gase.

Halten Sie Ihre Hände, Beine und Kleidung von beweglichen Teilen und dem Auspuff fern.

5.3 AUSSCHALTEN DES MOTORS

a) Schieben Sie den Gashebel in Stellung „MIN“.
b) Wenn das Mähwerk aktiviert ist, deaktivieren Sie es, indem Sie den Schalter drücken.
c) Schalten Sie den Motor ab, indem Sie den Schlüssel auf „STOP“ drehen, und ziehen Sie den Schlüssel vom Zündschloss ab.

Wenn der Motor überhitzt ist, lassen Sie ihn eine Weile mit minimaler Drehzahl laufen.

Niemals den Motor abstellen, indem Sie sich einfach vom Sitz erheben, während der Schlüssel im Zündschloss in Stellung „ON“ ist, da dies zu einem elektrischen Defekt führen kann.

Immer den Zündschlüssel in „OFF“-Stellung bringen und aus dem Zündschloss ziehen. Dies verhindert das unerwünschte Starten der Maschine durch eine nicht autorisierte Person oder Kinder.

Senken Sie vor dem Ausschalten der Zündung die Drehzahl, um Selbstentzündung zu vermeiden. Das Nichtbefolgen dieser Anweisung kann zu Schäden an Motor und Auspuff führen.

Ziehen Sie nie die Batteriekabel ab, während der Motor läuft! Dies könnte den Motorregler beschädigen.

5.4 AKTIVIEREN UND DEAKTIVIEREN DES MÄHWERKS

▶ Stellen Sie den Gashebel in die Stellung „MAX“.
▶ Stellen Sie mit dem Hebel für die Höhenverstellung des Mähwerks die Position des Mähwerks und damit die Schnitthöhe ein.
▶ Stellen Sie den Schalter für die Mähwerkaktivierung in die Stellung „AKTIVIERT“.

Bedingungen zum Aktivieren des Mähwerks:

• Der Fahrer sitzt auf dem Sitz der Maschine
• Der Hebel zur Höhenverstellung des Mähwerks ist nicht in der Transportstellung.

▶ Deaktivieren Sie das Mähwerk durch Herunterdrücken des Aktivierungsschalters.

Wenn der Fahrer den Sitz verlässt, schaltet sich der Motor automatisch ab, und dadurch wird auch die Drehung der Mähmesser abgestellt.

Schalten Sie aber nie das Mähwerk ab, indem Sie einfach den Sitz verlassen. Wenn Sie den Schlüssel in der Zündung nicht von der Stellung „ON“ in die Stellung „STOP“ drehen, steht ein Teil der elektrischen Anlage unter Strom und dies kann zu Beschädigungen führen. Auch der Betriebsstundenzähler des Motors bleibt aktiviert.

5.4.3 EINSTELLEN DER MÄHWERK-HÖHE

▶ Wenn Sie das Mähwerk höher über den Boden einstellen möchten, bewegen Sie den Hebel zur Höhenverstellung des Mähwerks nach oben in die Stellung 50 oder 100. Diese Stellung wird zum Mahen von hohem und nassem Bewuchs auf eine Höhe von 5 oder 10 cm verwendet.

▶ Wenn Sie das Mähwerk näher am Boden einstellen möchten, bewegen Sie den Hebel zur Höhenverstellung des Mähwerks Hebel nach unten in die Stellung 50 oder 60. Diese Stellung wird für das Mähen von ebenen und gepflegten Flächen auf eine Höhe von 5 oder 6 cm verwendet.

5.5 FAHREN DER MASCHINE

ALLGEMEINE WARNUNGEN VOR DEM FAHREN:

▶ Stellen Sie sicher, dass die Feststellbremse gelöst ist. Die Feststellbremse darf nicht in Stellung „2“ bleiben (4.2.1 (3)). Das Treten auf die Betriebsbremse löst automatisch die Feststellbremse.
Der Bypass-Hebel muss in Stellung „1“ stehen, d.h. der Leerlauf des Antriebs muss aktiviert sein.
▶ Bei der Fahrt zum Mähort muss das Mähwerk deaktiviert und in Transportstellung angehoben sein.
▶ Bei der Fahrt über Hindernisse, die höher als 8 cm sind (Bordsteinkanten, etc.), ist es notwendig, Rampen zu benutzen, um eine Beschädigung des Mähwerks und des Getriebes zu vermeiden.
▶ Vermeiden Sie harte Stöße der Vorderräder gegen feste Hindernisse, da die Vorderachse hierdurch beschädigt werden kann, insbesondere bei hohen Maschinengeschwindigkeiten.

5.5.1 VORWÄRTS-/ RÜCKWÄRTSFAHREN

▶ Beim langsamen Beschleunigen den Schalthebel auf die gewünschte Fahrtrichtung stellen, d.h. zum Vorwärtsfahren auf Stellung „F“, und zum Rückwärtsfahren auf Stellung „R“.
▶ Wenn Sie Ihre Fahrgeschwindigkeit reduzieren möchten, bewegen Sie den Schalthebel von der Fahrtrichtung fort. Zur Erhöhung der Fahrgeschwindigkeit bewegen Sie den Schalthebel in Richtung der Fahrtrichtung.

Eine Änderung der Fahrtrichtung vorwärts-rückwärts ist nur möglich, wenn Sie den Hebel in die Stellung „N“ bringen und den Hebel kurz in dieser Stellung belassen. Wenn die Maschine nicht stillsteht, besteht die Gefahr, dass das Getriebe beschädigt wird.

Verwenden Sie niemals den Fahrtrichtungshebel und die Bremse gleichzeitig - dies kann das Getriebe beschädigen.

Das System ist mit einer automatischen Rückzugsfunktion des Mähwerks beim Rückwärtsfahren ausgestattet, wenn die Geschwindigkeit über 0,3 m/s (ca. 1 km/h) liegt.

Bei absichtlichem und kontrolliertem Rückwärtsfahren mit aktiviertem Mähwerk ist es möglich, diese Sicherheitsfunktion durch Drücken der Taste R zu deaktivieren, die sich neben dem Lenkrad befindet (4.2 (2)). Dann wird bei jeder folgenden Änderung der Bewegungsrichtung von Rückwärts auf Vorwärts die Deaktivierung des Mähwerks reaktiviert.

Achten Sie bei Verwendung der Deaktivierung dieser Funktion mit der Taste R und beim Rückwärtsfahren extrem aufmerksam auf den Bereich hinter der Maschine.

5.5.2 ANHALTEN

Die Bewegung der Maschine vorwärts / rückwärts wird durch das Treten des Bremspedals angehalten und der Schalthebel kehrt automatisch in die Stellung „N“ zurück. Der Bremsweg ist kürzer als 1,5m.

Wenn der Temporegler aktiviert ist und das Bremspedal getreten wird, geht er automatisch in die Neutralstellung. Der Bremsweg ist kürzer als 2 m.

Die Maschine kann nur durch eine schrittweise Bewegung des Fahrtrichtungshebels in Stellung „N“ und dann allmähliches Betätigen des Bremspedals gestoppt werden.

Verwenden Sie niemals den Fahrtrichtungshebel und die Bremse gleichzeitig - dies kann das Getriebe beschädigen.

5.5.3 FAHRGESCHWINDIGKEIT UND MÄHEN VON GRAS

▶ Generell gilt: Je nasser, höher und dichter das Gras, desto niedriger sollte die Fahrgeschwindigkeit sein. Wenn die Maschine zu schnell fährt oder höhere Anforderungen vorliegen, nimmt die Drehzahl der Messer sowie auch die Mähqualität ab. Bei solchen Bedingungen immer den Motor auf maximale Leistung einstellen.
▶ Wenn das Gras sehr hoch ist, ist es notwendig, es mehrmals zu mähen. Zuerst eventuell mit maximaler Höhe und schmalerer Mähbreite mähen. Der zweite Durchlauf kann dann mit der gewünschten Schnitthöhe durchgeführt werden.
- Wir empfehlen das Mähen in Parallel- oder Querrichtung. Das Überschneiden der vorangegangenen Schnittbreite der Maschine erhöht die Effektivität der Messer und verbessert das Aussehen der gemähten Fläche.
▶ Bei der Fahrt über unebenes Gelände kann die Fahrgeschwindigkeit schwanken.

5.5.4 FAHREN AM HANG

Die Aufsitzmäher 92 EVO und 92 EVO 4x4 können auf Hängen mit einer Neigung von bis zu 22° (40%) arbeiten.

Beim Arbeiten am Hang sind folgende Grundsätze zu beachten:

Seien Sie beim Fahren an einem Hang besonders aufmerksam.
▶ Verwenden Sie immer eine niedrigere Fahrgeschwindigkeit und regeln Sie die Fahrgeschwindigkeit durch Verschieben des Fahrtrichtungshebels.
Fahren Sie nur senkrecht zur Außenlinie, d.h. aufwärts und abwärts. Fahren in Richtung der Außenlinie ist nur mit erhöhter Aufmerksamkeit beim Wenden möglich. Wenn irgend möglich, vermeiden Sie das Fahren entlang der Außenlinie.
▶ Achten Sie beim Wenden darauf, dass die Räder nicht über ein erhöhtes Hindernis (Stein, Baumwurzel usw.) fahren.
▶ Fahren Sie langsamer, wenn Sie einen Hang hinunter oder über Hindernisse fahren. Seien Sie beim Wenden und Drehen am Hang besonders aufmerksam.
▶ Wenn Sie die Maschine an einem Hang anhalten, benutzen Sie immer die Feststellbremse.

Richtig

Max 22°(40%)

Falsch

Wenn die Maschine durch Fahren an Hängen mit mehr als 22° (40%) Neigung überlastet wird, besteht die Gefahr von schweren Schäden am Getriebe. Der Hersteller ist nicht verantwortlich für Schäden, die auf diese Weise verursacht werden.

6. WARTUNG UND EINSTELLUNG

Die richtig durchgeführte regelmäßige Wartung und Inspektion des Aufsitzmähers kann seine Betriebsdauer erhöhen, ohne dass Probleme auftreten. Verschlissene oder beschädigte Teile müssen rechtzeitig ersetzt werden. Verwenden Sie beim Austausch von Bauteilen grundsätzlich Originalersatzteile; die Verwendung von anderen als Originalteilen kann zu Schäden an der Maschine führen und die Gesundheit des Bedieners oder anderer Personen gefährden, sie bedeutet auch das Erlöschen des Garantieanspruchs während der Garantiezeit. Zur Bestellung von Ersatzteilen wenden Sie sich immer an den Hersteller der Maschine oder eine autorisierte Kundendienststelle.

^1 Am Modell AC 92-23 4x4 muss das Öl nach den ersten 50 Betriebsstunden gewechselt werden, danach alle 200 Betriebsstunden.
6.1 ÜBERBLICK ÜBER KONTROLLEN UND WARTUNG

TEIL	INTERVALL			HINWEIS
	Vor jeder Benutzung	Nach jeweils 50 Betriebsstunden oder 1x pro Jahr	Alle 100 Betriebsstunden oder 1x pro Jahr
BATTERIE --- --- ---				Überprüfen Sie den Anschluss
KRAFTSTOFFFILTER ---	--- Austauschen ---
MESSERHALTER Prüfen --- --- ---
ELEKTRISCHER SCHALTKREIS	Prüfen Sicherheitsschalter	Prüfen Kabelstränge --- ---
HYDRAULIKKREIS Auf Lecks prüfen --- --- ---
MOTORKÜHLUNG	Gras aus Motorgitter und Auspuff entfernen	Reinigen --- ---
KEILRIEMEN, ANTRIEB	Verschleiß, Spannung prüfen	--- --- ---
KEILRIEMEN, MÄHEN	Verschleiß, Spannung prüfen	--- --- ---
MOTORÖL	Füllstandprüfen, nachfüllen	Ölwechsel --- ---
KEILRIEMEN SPANNMECHANISMUS	Auf Funktion prüfen Zustand prüfen		--- ---
ÖLIM HYDRAULIKKREIS	--- --- ---			Nach 200 Betriebsstunden auswechseln
ÖLFILTER	--- --- Austauschen
ÖLFILTER DES GETriebES	--- --- ---			Nach 200 Betriebsstunden auswechseln
FESTSTELLBREMSE	Auf Funktion prüfen	Mechanismus prüfen	---
REIFEN	Druck und Zustand prüfen	--- ---		Vorne 150kPa Hinten 80kPa
BEDIENELEMENTE	--- Prüfen --- ---
GUMMIABDECKUNGEN	Zustand prüfen	--- --- ---
VORDERE ANTRIEBSACHSE. (FÜR MODELL AC 92-23 4X4)	Zustand und Befestigung aller Kugelgelenke und der Lenkungspleueltange kontrollieren	--- ---		Die Kugelgelenke müssen eine Mindestlockerheit haben. Die Pleuelstange darf keine Anzeichen von Schäden (Risse) aufweisen
VORDERACHSE	Zustand der Gelenke und Räder überprüfen	Schmierung von vertikalen Gelenken	--- ---
GETRIEBE ^1	Auf Lecks prüfen	Zustand der Riemenscheibe prüfen	Ölstand prüfen	Öl SAE 10w-40 5w-50 (4x4)
FAHRHEBEL Auf Funktion prüfen		Riemenspannung prüfen	--- ---
LENKUNG --- Auf Funktion prüfen --- ---
ZÜNDKERZEN --- ---			Reinigen und einstellen oder ersetzen	---
LÜFTER, MOTORKÜHLERLAMELLEN	--- --- Reinigen ---
ALLE RIEMENSCHEIBEN	Zustand und Funktionsfähigkeit prüfen	--- --- ---
SCHNITTHÖHE	Prüfen, Stifte schmieren	--- --- ---
LUFTFILTER Reinigen	Austauschen			Je nach Art der Benutzung - häufiger
MÄHMESSER	Zustand und Befestigung prüfen	--- --- ---
MÄHWERK	Zustand und Befestigung prüfen	--- --- ---

Für den Austausch aller Teile oder bei Reparaturen, die eine Demontage erforderlich machen und die nicht in dieser Bedienungsanleitung beschrieben sind, wenden Sie sich an Ihren Händler oder eine autorisierte Kundendienststelle. Wenden Sie sich auch für folgende Justierungen und Wartungsarbeiten an Ihren Händler:

• Justierung der elektromagnetischen Kupplung
• Justierung der Bremse
• Justierung des Motors
  • Austausch von Keilriemen
• Entlüften des Hydraulikkreises (Modell 92 EVO 4x4)
• Justierung der vorderen Antriebsachse (Modell 92 EVO 4x4)
• Andere Probleme mit dem Hydraulikkreis (Modell 92 EVO 4x4)
• Bei anderen Schwierigkeiten

6.2 TÄGLICHE KONTROLLEN UND WARTUNGSARBEITEN

Machen Sie sich vor Beginn von Wartungs- oder Reparaturarbeiten gründlich mit allen Anweisungen, Einschränkungen und Empfehlungen in diesem Benutzerhandbuch vertraut.

Bevor Sie Reinigungs-, Wartungs- oder Reparaturarbeiten durchführen ziehen Sie immer den Schlüssel aus dem Zündschloss und ziehen Sie die Zündkabel ab.

Bei der Arbeit geeignete Arbeitskleidung und Schuhe tragen. Verwenden Sie geeignete Handschuhe beim Umgang mit dem Mähmesser oder für Tätigkeiten, bei denen die Gefahr besteht, sich zu schneiden.

Verschütten von Kraftstoff, Ölen oder anderen Schadstoffen vermeiden.

Führen Sie keine größeren Reparaturen durch, wenn Sie nicht über die notwendigen Werkzeuge und gute Kenntnisse zur Reparatur von Verbrennungsmotoren verfügen!

6.2.1 VOR BEGINN DER ARBEIT

ÜBERPRÜFEN DES REIFENDRUCKS

Halten Sie den vorgeschriebenen Reifendruck ein und überprüfen Sie ihn regelmäßig. Einhalten des vorgeschriebenen Reifendrucks ist für das gleichmäßige Mahen wichtig. Unterschiedliche Reifendrücke können das Fahren erschweren oder sogar zum Verlust der Kontrolle über die Maschine führen.

Der Reifendruck variiert je nach verwendetem Reifentyp. Der korrekte Druckwert ist immer auf den Reifen angegeben.

ÖLSTAND IM MOTOR PRÜFEN

Parken Sie den Aufsitzmäher auf einer horizontalen Fläche. Öffnen Sie die Motorhaube und schrauben Sie den Deckel der Einfüllöffnung ab. Schrauben Sie den Ölmessstab heraus, wischen Sie ihn ab, setzen ihn wieder ein und schrauben ihn ein. Schrauben Sie ihn dann wieder heraus und lesen den Ölstand ab.

Der Ölstand muss zwischen den beiden Markierungen am Messstab liegen. Wenn er es nicht ist, füllen Sie Motoröl nach, bis die „FULL“-Marke erreicht ist.

Weitere Details über Kontrolle und Befüllung von Öl werden in einem separaten Bedienungsanleitung des Motorherstellers enthalten.

INSPEKTION DER KABEL UND SCHRAUBVERBINDUNGEN

Überprüfen Sie den Zustand der Kabel visuell und überprüfen Sie die Festigkeit von Schraubverbindungen manuell.

INSPEKTION DER FUNKTION DER BREMSEN

Prüfen Sie, ob die Bremsen richtig funktionieren. Gehen Sie wie folgt vor:

▶ Parken Sie die Maschine auf einer ebenen Fläche und stellen Sie den Motor ab.
▶ Treten Sie auf das Bremspedal und ziehen Sie die Feststellbremse an.
▶ Deaktivieren Sie mit dem Bypass-Hebel den Hinterradantrieb.
Versuchen Sie, die Maschine nach vorne zu schieben. Wenn sich die Hinterräder drehen, müssen die Bremsen gewartet werden. Wenden Sie sich an eine autorisierte Kundendienststelle, um sie justieren zu lassen.

6.2.2 NACH ABSCHLUSS DER ARBEIT

EINRICHTEN DER MASCHINE

Heben Sie nach Abschluss des Mähens das Mähwerk in die höchste Stellung und deaktivieren Sie den Antrieb für die Mähmesser.

Schalten Sie die Zündung aus, treten Sie auf das Bremspedal und sichern Sie mit der Feststellbremse die Maschine in ihrer Position.

REINIGEN DER MASCHINE

▶ Entfernen Sie allen Schmutz und Grasreste von der Oberfläche der Maschine.
▶ Entfernen Sie auch Gras, Staub und andere brennbare Materialien vom Rand des Auspuffs.

REINIGEN DES MÄHWERKS

Das Mähwerk muss nach jedem Gebrauch sorgfältig gereinigt werden, insbesondere die Innenwände des Mähwerks. Verwenden Sie zum Reinigen einen Spachtel, Spatel oder Wasserstrahl. Die richtige Wartung und Behandlung des Mähwerks verbessert die Qualität der Arbeit und die Lebensdauer der Maschine. Gehen Sie wie folgt vor:

▶ Sichern Sie die Maschine gegen Bewegung.
▶ Heben Sie das Mähwerk in die Transportstellung.
▶ Heben (kippen) Sie die Schutzabdeckung aus Metall auf der rechten Seite der Kammer an. Reinigen Sie den gesamten Bereich des Mähwerks.
▶ Überprüfen Sie während der Reinigung auch den Zustand der Messer (6.3.6).

WASCHEN DER MASCHINE

Die Reinigung der Maschine mit Hochdruckreinigern wird nicht empfohlen! Wenn Sie die Maschine trotzdem auf diese Art reinigen wollen, sorgen Sie dafür, dass kein Wasser in Vergaser, Luftfilter, Zündung, Auspuff, Batterie und andere elektrische Komponenten gelangt.

Richten Sie den Wasserstrahl nie auf die Kugellager (Lager in den Messerhaltern, Rädern) oder auf Teile, in denen Öl vorhanden ist (Ölfilter, Einfüllstutzen, usw.)

Parken Sie die Maschine vor dem Waschen auf einer geeigneten ebenen Fläche.

▶ Kunststoffteile an der Maschine:

- Mit Schwamm und Seifenwasser reinigen

6.3 REGELMÄSSI GE KONTROLLEN, WARTUNG UND JUSTIERUNG

6.3.1 BATTERIE

Die richtige und regelmäßige Wartung der Batterie verlängert deren Lebensdauer. Kontrollieren Sie daher regelmäßig ihren Zustand gemäß dem mitgelieferten Handbuch des Batterieherstellers.

▶ Halten Sie die Batteriekontakte sauber. Wenn sich Schmutz auf ihnen sammelt oder sie rostig sind, reinigen Sie sie gemäß den Empfehlungen des Batterieherstellers. Die Unterbrechung des Stromkreises durch Oxidation der Kontakte kann zur Störung der Wiederaufladefunktion des Motors führen!
▶ Eine entladene Batterie muss sobald wie möglich aufgeladen werden, da sonst ihre Zellen irreparabel beschädigt werden können.

▶ Es ist immer notwendig, die Batterie zu laden vor:

• dem ersten Gebrauch
• wenn geplant ist, sie lange Zeit nicht zu benutzen
• der Inbetriebnahme nach einer längeren Pause
• in anderen Fällen, die im Benutzerhandbuch der Batterie von deren Hersteller festgelegt sind.

▶ Wenn es notwendig ist, die Batterie zu ersetzen, verwenden Sie immer eine Batterie der gleichen Größe und des gleichen Typs.

Weitere Details zur Überprüfung und Wartung von Batterien sind in einem separaten Handbuch des Batterieherstellers enthalten.

6.3.2 MOTOR

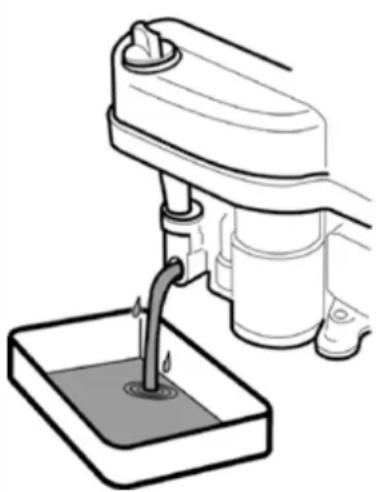

ÖLWECHSEL

Bereiten Sie vor dem Ölwechsel einen Behälter mit einem Fassungsvermögen von mindestens 2 Litern vor. Damit das gesamte Öl aus dem Motor fließt, empfehlen wir Ihnen, geeignete Gegenstände (z.B. Holzklötze) unter die gegenüberliegende Seite der Ablassschraube zu legen. Lassen Sie das Öl ab, solange es noch warm ist.

Lösen Sie die Einfüllöffnung des Öls, so dass das Öl besser und schneller aus dem Motor fließt.
▶ Schrauben Sie die Ablassschraube ab und lassen Sie das Öl vollständig in die vorbereiteten Behälter abfließen.
▶ Schrauben Sie die Ablassschraube wieder auf und füllen Sie den Motor mit der richtigen Menge des empfohlenen Öls (■ Bedienungsanleitung für den Motor) und schließen den Öleinfülldeckel.
▶ Verwenden Sie den Messstab, um auf richtigen Ölstand zu überprüfen. Bei Bedarf Öl bis zum richtigen Stand auffüllen.

Weitere Details zum Ölwechsel sowie dessen Typ und Menge finden Sie in einer separaten Bedienungsanleitung des Motorherstellers.

Wenn Sie in Kontakt mit Altöl kommen, empfehlen wir Ihnen, Ihre Hände gründlich mit Seife und Wasser zu waschen.

Entsorgen Sie Altöl gemäß den Umweltschutzgesetzen. Es ist zweckmäßig, das Öl in einem geschlossenen Behälter bei einer Altöl- Sammelstelle abzugeben. Unter keinen Umständen sollten Sie das Altöl mit anderen Abfällen entsorgen oder es in den Abfluss, auf Abfall oder auf den Boden schütten.

WARTUNG DES LUFTFILTERS

Lassen Sie niemals den Motor ohne Luftfilter laufen. Dies führt zu schnellem Motorverschleiß.

Warten Sie den Luftfilter gemäß den Anweisungen in der Bedienungsanleitung des Motorherstellers.

WARTUNG DER ZÜNDKERZE

Damit der Motor perfekt läuft, muss die Zündkerze richtig eingestellt und frei von Ablagerungen sein.

Verwenden Sie immer nur die vom Motorenhersteller angegebene Zündkerze!

Wenn der Motor kurz vor der Inspektion oder dem Austausch gelaufen ist, ist die Zündkerze sehr heiß. Seien Sie daher sehr vorsichtig, um sich nicht zu verbrennen.

Ziehen Sie den Zündkerzenstecker ab und entfernen die Zündkerze mit einem Schraubenschlüssel.
▶ Führen Sie eine Sichtprüfung der Zündkerze durch. Wenn die Zündkerze sichtbar abgenutzt oder der Isolator gerissen ist oder abblättert, ist es notwendig, sie zu ersetzen.
Ist die Zündkerze verschmutzt oder nur wenig abgenutzt, ist es notwendig, sie sorgfältig mit einer geeigneten Drahtbürste (Kupfer) zu säubern.
▶ Stellen Sie mit Hilfe eines Messgeräts den Elektrodenabstand ein (■ Bedienungsanleitung für den Motor).
Ziehen Sie nach der Wartung oder dem Austausch der Zündkerze diese korrekt fest. Eine falsch angezogene Zündkerze heizt sich deutlich auf und kann schwere Schäden am Motor verursachen.

0,7 - 0,8 mm

Kontrollieren, warten und ersetzen Sie Zündkerzen gemäß den Anweisungen in der Bedienungsanleitung des Motorenherstellers.

AUSTAUSCH DES KRAFTSTOFF FILTERS

Lassen Sie niemals den Motor ohne Kraftstofffilter laufen. Dies führt zu schnellem Motorverschleiß.

Ersetzen Sie den Kraftstofffilter nach den Anweisungen in der Bedienungsanleitung des Motorenherstellers.

WARTUNG DER MOTORKÜHLUNG

Kontrollieren Sie vor jedem Gebrauch oder während der Arbeit, ob der Kühlergrill nicht durch Grasreste oder andere Gegenstände verstopft ist. Reinigen Sie den Grill wenn nötig!

Entfernen Sie die Lüfterhaube nach jeweils 100 Betriebsstunden oder einmal im Jahr und reinigen Sie verschmutzte und verstopfte Bereiche und die Kühlrippen des Motors. Dies vermeidet, dass der Motor überhitzt oder beschädigt wird. Bei Bedarf häufiger reinigen.

6.3.3 AUSTAUSCH VON GLÜHLAMPEN

Glühbirnen sitzen in einer Halterung und sind nach Anheben der Motorhaube zugänglich.

Drehen Sie den Drehverschluss der vorderen Motorhaube, nehmen Sie die Glühlampe z. B. mit einem Schraubenzieher aus der Fassung und setzen Sie eine neue Glühlampe ein. Setzen Sie den Deckel der Haube wieder ein.

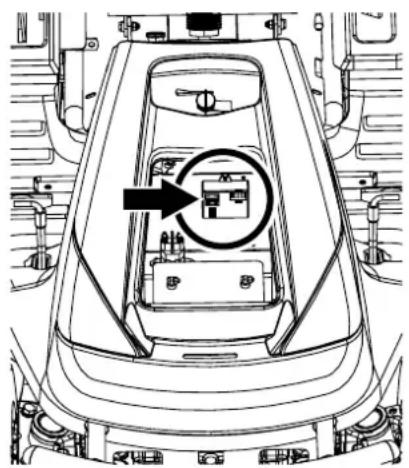

6.3.4 AUSTAUSCHEN EINER SICHERUNG

Wenn eine Sicherung beschädigt ist, schaltet der Motor sofort ab, das Mähwerk stoppt und alle Kontrollleuchten am Armaturenbrett erlöschen. In diesem Fall ist es notwendig, die defekte Sicherung zu finden und sie durch eine neue zu ersetzen. Unter keinen Umständen sollten Sie eine defekte Sicherung durch eine Sicherung ersetzen, die eine höhere Strombelastbarkeit hat!

Lösen Sie die Schraube, indem Sie die Fronthaube gedrückt halten, öffnen Sie die Motorhaube und entfernen Sie die Schutzabdeckung.
▶ Entfernen Sie die alte Sicherung und setzen Sie eine neue Sicherung mit der gleichen Leistung ein, d.h. 20A oder 10A.

Wenn auch nach dem Ersetzen der Sicherung der Motor oder das Mähwerk nicht funktioniert, wenden Sie sich an eine autorisierte Kundendienststelle.

Unter keinen Umständen sollten Sie versuchen, die Steuerung der elektrischen Anlage zu entfernen!

6.3.5 HEBEN DER MASCHINE

Wenn Sie den Aufsitzmäher heben möchten, verwenden Sie einen Wagenheber und Stützen.

Gehen Sie wie folgt vor:

▶ Setzen Sie den Wagenheber unter dem Getriebe an der Hinterachse an und heben Sie den hinteren Teil der Maschine.
▶ Legen Sie von der Innenseite der hinteren Räder her zwei Stützen unter die Enden der Achsen.
▶ Heben Sie den vorderen Teil der Maschine an und legen Sie zwei Stützen unter die beiden Enden der vorderen Radachsen.

Lehnen Sie die Maschine niemals auf die Seite, wo sich der Vergaser befindet. Öl könnte in den Luftfilter gelangen!

6.3.6 MÄHWERK - ÜBERPRÜFUNG UND WARTUNG DER MÄHMESSER

Vor jedem Gebrauch des Aufsitzmähers den Zustand der Messer prüfen (auf Beschädigung, Verschleiß, Zustand der Schneide). Wenn die Messer stumpf, verbogen oder gebrochen sind, wirkt sich das negativ auf die Qualität beim Mähen aus. Beschädigte Messer sind sehr gefährlich.

Ein Teil des Materials könnte sich lösen und vom Arbeitsbereich der Maschine weggeschleudert werden.

Verwenden Sie beim Umgang mit dem Mähmesser immer schwere Arbeitshandschuhe.

AUSTAUSCH DER MESSER

Wenn die Messer durch häufige Nutzung abgenutzt oder beschädigt sind und nicht richtig ausgewuchtet oder geschärft werden können, ist es notwendig, sie sofort zu ersetzen.

Die Messer sind von beiden Seiten geschärft, daher ist es möglich, die Messer zu drehen, sollte eine Seite stumpf sein.

Immer beide Messer komplett ersetzen und zur Befestigung neue M16-Sicherungsmuttern verwenden. Dadurch wird sichergestellt, dass das Mähwerk ausgewuchtet ist und die Messer sicher befestigt sind. Gehen Sie wie folgt vor:

▶ Schalten Sie den Motor aus und ziehen den Schlüssel aus dem Zündschloss.
▶ Sichern Sie die Maschine gegen Bewegung.
▶ Heben Sie das Mähwerk in die Transportstellung.
- Öffnen Sie die Metallabdeckung auf der rechten Seite der Mähwerkkammer.
▶ Schrauben Sie die M16-Sicherungsmuttern ab.
▶ Nehmen Sie Befestigungsschraube, O-Ring und Messer ab.

Installieren Sie ein neues oder geschärftes Messer in umgekehrter Reihenfolge.

▶ Verwenden Sie neue, unbenutzte M16-Sicherungsmuttern.

▶ Vor dem Ersetzen des zweiten Messers drehen Sie den Messerhalter mit der Hand um 180°.

Ersetzen Sie das zweite Messer nach dem gleichen Verfahren wie beim ersten Messer.

Beim Einbau der Messer ist sicherzustellen, dass sie ordnungsgemäß befestigt und fixiert sind!

70 ± 10 Nm 275 ± 25 Nm 175 ± 25 Nm

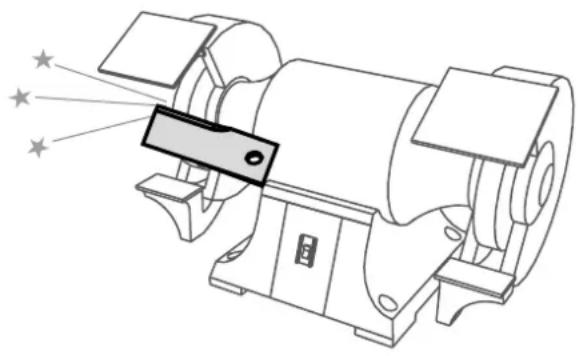

SCHÄRFEN DER MESSER

Die Mähmesser müssen scharf, statisch ausgewuchtet und gerade sein. Stumpfe, falsch geschärfte oder beschädigte Messer reißen Gras aus dem Boden, schädigen Rasenflächen und sammeln gemähtes Gras unzureichend in der Grasfangeinrichtung.

Wenn die Messer nur stumpf sind und keine andere Schäden zeigen, dann können sie geschärft werden. Nach dem Schärfen des Messerpaares müssen diese ausgewuchtet werden. Das Auswuchten verhindert Vibrationen des Mähwerks. Die Gewichtsdifferenz zwischen den einzelnen Messern darf 2g nicht überschreiten. Beim Austausch immer auch den Verschleiß an den Distanzhülsen und Schrauben überprüfen, um sicherzustellen, dass sie in einwandfreiem Zustand sind. Wenn schwerwiegende Schäden am Mähwerk entdeckt werden, muss die Maschine gründlich von einer autorisierten Kundendienststelle überprüft werden.

Verwenden Sie immer neue, unbenutzte M16-Sicherheitsmutter. Verwenden Sie niemals eine gebrauchte Sicherungsmutter, da dann keine sichere Befestigung des Messers garantiert werden kann!

Reparieren Sie kein Messer, das verformt oder anderweitig beschädigt ist, sondern ersetzen Sie es sofort.

Verwenden Sie beim Umgang mit dem Mähmesser immer schwere Arbeitshandschuhe.

Verfahren beim Schärfen:

▶ Schalten Sie den Motor aus und ziehen den Schlüssel aus dem Zündschloss.
▶ Sichern Sie die Maschine gegen Bewegung.
▶ Heben Sie das Mähwerk in die Transportstellung.
- Öffnen Sie die Metallabdeckung auf der rechten Seite der Mähwerkkammer.
▶ Schrauben Sie die M16-Sicherungsmuttern ab.
▶ Nehmen Sie Befestigungsschraube, Distanzhülse und Messer ab.
▶ Nehmen Sie das zweite Messer in der gleichen Weise ab wie das erste.
▶ Reinigen Sie beide Messer.
▶ Zuerst mit einer Schleifmaschine schärfen und dann mit einer Feile.

Nicht direkt am Mähwerk schärfen.

Bauen Sie das geschärfte Messer in umgekehrter Reihenfolge wieder ein.

▶ Verwenden Sie neue, unbenutzte M16-Sicherungsmuttern.
▶ Vor dem Ersetzen des zweiten Messers drehen Sie den Messerhalter mit der Hand um 180°.

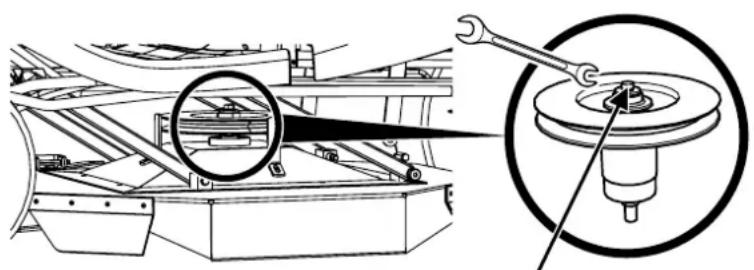

6.3.7 MÄHWERK - PRÜFUNG DES ANTRIEBSRIEMENS

6.3.7

Die Antriebsriemenscheibe des Mähwerks und der Riemen werden von einer Kunststoffabdeckung geschützt. Für Reinigung, Inspektion und Einstellung kann diese Abdeckung durch Lösen der beiden Schrauben an den Seiten entfernt werden.

Überprüfen Sie vor jedem Gebrauch der Maschine die Befestigungsschraube der Riemenscheibe. Die Schraube sollte mit einem Drehmoment von 80 Nm festgezogen werden.

Die Riemenscheibe ist zu erreichen, wenn das Mähwerk auf die niedrigste Position abgesenkt wird.

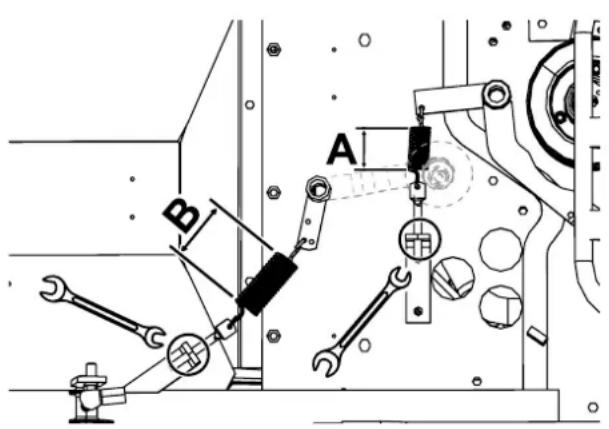

6.3.8 KONTROLLE UND EINSTELLUNG DES ANTRI EBRIEMENS

Schalten Sie immer den Motor aus und ziehen Sie den Zündschlüssel ab, wenn Sie an den Teilen des Maschinenantriebs arbeiten.

Überprüfen Sie regelmäßig Verschleiß und Spannung von Keilriemen und der Spannvorrichtung.

Die Antriebskeilriemen (Fahren und Mähen) werden automatisch durch eine Feder und eine Riemenscheibe gespannt. Prüfen Sie vor Beginn der Arbeit oder zumindest nach jeweils 50 Betriebsstundenden Verschleiß der Keilriemen und die Funktionsfähigkeit des Spannmechanismus.

Passen Sie die Position der Spannrolle des Antriebsriemens mit Stellmuttern an.

Maß A = 46 mm.

Maß B = 78 mm (Hubhebel des Mähwerks in die vorletzte Stellung)

Nach Anbringen eines neuen Keilriemens bei der Arbeit mit der Maschine besonders vorsichtig sein, weil der Riemen noch nicht ausreichend eingelaufen ist.

6.3.9 AUSTAUSCH VON RIEMEN

Der Austausch von Antriebsriemen ist ein relativ anspruchsvoller Vorgang, der von einer autorisierten Kundendienststelle durchgeführt werden muss.

6.3.10 EINSTELLUNG DES TEMPOMATHEBELS

Wenn der Tempomat eingeschaltet ist und der Fahrhebel spontan in die i Stellung „N“ zurückkehrt, muss der Hebel des Tempomats eingestellt werden. Lassen Sie diese Arbeit in einem spezialisierten Servicezentrum durchführen.

6.3.11 RADWECHSEL

Parken Sie die Maschine vor dem Wechseln von Rädern auf einer geraden und festen Oberfläche, schalten Sie den Motor ab und ziehen Sie den Schlüssel aus dem Zündschloss. Sichern Sie die Maschine gegen Bewegung. Ersetzen Sie das Rad nicht, wenn die Maschine nicht ausreichend in der angehobenen Position gesichert ist!

Wenn Sie nicht über geeignete Werkzeuge oder die erforderlichen Kenntnisse verfügen, kontaktieren Sie Ihren Verkäufer.

Führen Sie den Wechsel wie folgt durch:

Legen Sie den Wagenheber unter die vordere oder hintere Stoßstange in der Nähe des Rades, das Sie wechseln wollen. Beim Modell AC 92-23 4x4 – immer den Wagenheber am Rahmen ansetzen - Lehnen Sie ihn nicht an das Getriebe, dies kann zu Beschädigungen führen.
Heben Sie die Maschine an, bis das zu wechselnde Rad nicht mehr den Boden berührt.
▶ Entfernen Sie die Schutzkappe von der Felge.
Entfernen Sie mit einem geeigneten Schraubendreher den Haltering und die Unterlegscheibe.
▶ Ziehen Sie das Rad von der Welle.

Beim Wiederanbringen in der umgekehrten Reihenfolge vorgehen. Vor dem Anbringen des Rades alle Teile reinigen und die Welle leicht mit einem Kunststoff-Schmiermittel fetten. Speziell bei den Rädern an der Hinterachse ist diese Schmierung für die anschließende Entfernung des Rades notwendig. Sollte keine Schmierung erfolgen, kann die anschließende Befestigung sehr schwierig sein.

Achten Sie beim Anbringen des Hinterrads auf die gegenseitige Ausrichtung des Stifts an der Welle und der Nut am Rad.

Kontrollieren Sie abschließend den Reifendruck.

6.3.12 REPARATUR EINER REIFENPANNE

Die Maschine ist mit schlauchlosen Reifen ausgerüstet. Bei einer Reifenpanne lassen Sie die Reparatur in einer spezialisierten Reifenwerkstatt oder in einer autorisierten Seco-Werkstatt durchführen.

6.3.13 WARTUNG DES HYDROSTATISCHEN GETRIEBES

6.4

Für den zuverlässigen Betrieb des Getriebes muss der richtige Ölstand beibehalten werden. Bei Problemen mit dem Getriebe suchen Sie sofort Hilfe in einer autorisierten Kundendienststelle, ansonsten besteht die Gefahr von schweren Getriebeschäden.

Maschinenmodell Öltyp Ölstand
92 EVO SAE 10W-40, API CD Mindestens die halbe Höhe des Ausgleichtanks
92 EVO 4x4	SAE 5W-50, synthetisches Öl	Zwischen den Markierungen auf dem Messstab im Tankdeckel (gesamte Ölmenge im Hydrauliksystem beträgt 6l)

Bei Problemen mit dem Getriebe suchen Sie sofort Hilfe in einer autorisierten Kundendienststelle, ansonsten besteht die Gefahr von schweren Schäden.

6.3.14 ÜBERSICHT ÜBER DAS DREHMOMENT DER SCHRAUBVERBINDUNGEN

Lenkung: Drehmoment
M14 Mutter des Lenkungsbereichs 92 - 132 Nm
M14-Muttern der Winkelstifte an der Lenkung 60 - 83 Nm
Sicherung der Schrauben an der Vorderachse SC 2x4 40 - 50 Nm
Motor:
Schraube der elektromagnetischen Kupplung 60 - 70 Nm
Mähen:
M10-Mutter der Spannriemenscheibe zum Mähen 33 - 48 Nm
M20-Mutter des Messerhalters 250 - 300 Nm
M16-Mutter zur Sicherung der Messer am Messerhalter 150 - 200 Nm
M12x30-Schraube an der Riemenscheibe zum Mähen 60 - 80 Nm
Fahrsteuerungen:
M10-Mutter an der Antriebsriemenscheibe SC 2x4 24 - 30 Nm
M10-Mutter an der Antriebsriemenscheibe SC 4x4 35 - 45 Nm

Wenn Sicherungsmuttern entfernt werden, müssen sie durch neue ersetzt werden.

6.4 SCHMIERUNG

Schmieren Sie die Maschine nach dem folgenden Schmierdiagramm.

Kugellager der Spannriemenscheiben, Umlenkscheiben und Lager am Mähwerk sind selbstschmierend.

Vor der Außerbetriebnahme der Maschine über einen längeren Zeitraum schmieren Sie gründlich alle im Diagramm gezeigten Stellen. Und zwar die Halbachse der Vorder- und Hinterachse (dies ist notwendig, um die Hinterräder zu entfernen).

6.4	Symbol	Erläuterung
		Kunststoff-Schmiermittel A00
		Öl SAE 30
		Intervall in Stunden

Kunststoff Schmiermittel zur Schmierung von:

▶ Lenkbereich - mit Schmiernippel
▶ Stift zum Lenken der Räder - mit Schmiernippeln
▶ Mähwerk-Hubarme - mit Schmiernippel
▶ Spannrolle - entfernen, schmieren

Drehzapfen der mittleren Vorderachse - mit Schmiernippel (Modell AC 92-23 4x4 ist mit selbstschmierenden Schiebehülsen ausgestattet)
▶ Winkelgelenke zur Verbindung der Zugstangen der Lenkung - entfernen, schmieren
▶ Vorderrad-Halbachsen – am Mäher AC 92-23 4x4 ist das Intervall 10 Stunden!

Gelenkpunkte werden mit Öl geschmiert:

▶ Pedal der Differentialsperre
▶ Bremspedal
▶ Fahrhebel
▶ Halbachsen - das Intervall beträgt 10 Stunden

7. REPARATUR VON FEHLERN UND DEFEKTEN

Führen Sie keine Reparaturen durch, wenn Sie nicht über die entsprechende technische Ausrüstung und Qualifikationen verfügen. Die unten beschriebenen Reparaturen können vom Benutzer der Maschine durchgeführt werden. Werden andere Reparaturen durch den Benutzer durchgeführt, die hier nicht aufgeführt sind, erlischt die Garantie. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch falsch durchgeführt, ungenehmigte Reparaturen durch den Benutzer entstehen.

Fehler, Defekt Behebung
Das Mähwerk mäht ungleichmäßig	▸ Entfernen Sie Gras, das sich an der Unterseite des Mähwerks angesammelt hat.▸ Stellen Sie sicher, dass die Messer scharf sind, nicht verformt oder beschädigt sind.▸ Prüfen Sie, ob die Messer ordnungsgemäß befestigt sind.▸ Überprüfen Sie die Messerwellen und den Sitz der Lager. Ersetzen Sie sie, wenn sie beschädigt oder übermäßig abgenutzt sind.
Beim Mähen bleibt ein Teil der Pflanzen ungeschnitten	▸ Überprüfen Sie die Lagergehäuse auf Schäden. Je nach Ergebnis entweder reparieren oder ersetzen. Beim Mähen von dickem Gras oder zu nassem Gras kann ein ungemähter Streifen bleiben. Die Fahrgeschwindigkeit sollte so angepasst sein, dass die Mähbedingungen beim Einlegen eines geeigneten Gangs beachtet werden. Der Motor sollte nicht mit ganz geöffnetem Gasventil laufen.▸ Prüfen Sie, ob die Messer scharf und unbeschädigt sind. Ersetzen Sie die Messer wenn nötig.▸ Überprüfen Sie Spannung und Zustand der Keilriemen des Mähantriebs.
Der Antriebsriemen des Mähwerk bleibt während des Betriebs stehen	▸ Der Antriebsriemen des Mähwerks kann beschädigt sein, wenn er aus der Riemenscheibe springt, während die Maschine läuft. Wenn er auch nach erneuter Überprüfung nach den folgenden Schritten herausspringt, muss der Riemen ersetzt werden.▸ Überprüfen Sie die Spannung des Riemens (6.3.7). Bei Bedarf stellen Sie die Spannung ein.▸ Überprüfen Sie die Umlenkrollen des Riemens.▸ Überprüfen Sie die eingestellte Schnitthöhe, ggf. anpassen.▸ Prüfen Sie, ob die Bewegung des Riemens eventuell durch einen Fremdkörper verhindert wird. Wenn ja, entfernen Sie den Fremdkörper.▸ Überprüfen Sie alle Riemen. Verbogene oder gerissene Riemenscheiben können Probleme verursachen. Bei Bedarf ersetzen.▸ Überprüfen Sie die Innenseite der Riemenscheibe am Motor. Wenn sie rau ist oder Risse aufweist, muss sie ersetzt werden.▸ Überprüfen Sie die Teile des Spannmechanismus auf Verschleiß und ersetzen Sie abgenutzte Teile.▸ Ändern Sie die Fahrgeschwindigkeit (z.B. langsamer fahren)▸ Heben Sie das Mähwerk in eine höhere Position
Der Antriebsriemen des Mähwerks rutscht durch	▸ Wenn das Gras zu hoch oder zu nass ist, kann der Antriebsriemen des Mähwerks durchrutschen. Überprüfen Sie, dass der Riemen nicht abgenutzt ist. Falls ja, austauschen.▸ Reduzieren Sie die Geschwindigkeit der Maschine.▸ Erhöhen Sie die Schnitthöhe.▸ Riemenspannung prüfen. Bei Bedarf stellen Sie die Spannung ein.▸ Überprüfen Sie den Spannmechanismus (Feder, Riemenscheibe). Ersetzen Sie die Feder, wenn sie überdehnt oder beschädigt ist.
Der Antriebsriemen des Mähwerks ist übermäßig abgenutzt	▸ Überprüfen Sie die Umlenkrolle des Riemens.▸ Prüfen Sie, ob die Bewegung des Riemens eventuell durch einen Fremdkörper verhindert wird. Wenn ja, entfernen Sie den Fremdkörper.▸ Überprüfen Sie die Riemenscheiben, wenn sie beschädigt sind, ersetzen Sie sie.▸ Überprüfen Sie die eingestellte Schnitthöhe, ggf. anpassen.▸ Überprüfen Sie die Spannung des Riemens (6.3.7). Bei Bedarf stellen Sie die Spannung ein.
Das Mähwerk kann nicht gestartet werden	Überprüfen Sie, ob der Riemen verschlissen oder beschädigt ist. Falls ja, austauschen. Falls er locker ist, nachspannen.Überprüfen Sie die Feder des Spannmechanismus. Ersetzen Sie die Feder, wenn sie gebrochen oder beschädigt ist.Prüfen Sie, ob die Bewegung des Riemens eventuell durch einen Fremdkörper verhindert wird. Wenn ja, entfernen Sie den Fremdkörper.Überprüfen Sie die Stellung des Hebels für die Schnitthöhe. Der Sicherheitsschalter verhindert die Aktivierung der elektromagnetischen Kupplung in der Transportstellung. Bewegen Sie den Hebel in die Arbeitsposition.Überprüfen Sie die Einstellung des Mähwerkschalters
Riemen vibrieren beim Einschalten des Mähwerks extrem	Überprüfen Sie, dass die Messer nicht verbogen oder verdreht sind und dass sie ausgewuchtet sind. Wenn sie deformiert sind, ersetzen Sie sie.Überprüfen Sie, dass der Riemen keine verbrannten Stellen oder Unregelmäßigkeiten aufweist, die Vibrationen verursachen könnten. Wenn der Riemen beschädigt ist, ersetzen.Überprüfen Sie, ob die Messer abgenutzt oder beschädigt sind. Ersetzen Sie sie bei Bedarf.Prüfen Sie, ob die elektromagnetische Kupplung richtig schaltet. Wenn die Kupplung nicht richtig funktioniert, lassen Sie sie ersetzen oder in einer autorisierten Kundendienststelle ersetzen.Überprüfen Sie die Innenseite der Riemenscheibe am Motor. Wenn sie rau ist oder Risse aufweist, muss sie ersetzt werden.Prüfen Sie, ob sich Gras an der Unterseite des Mähwerks angesammelt hat. Dieses Gras muss entfernt werden.Prüfen Sie, ob der Defekt in der Motoraufhängung besteht. Bei Bedarf die Schrauben nachziehen oder ersetzen.Überprüfen Sie die Spannung des Riemens 6.3.7. Bei Bedarf stellen Sie die Spannung ein.
Der Fahrantriebsriemen der Maschine rutscht	Überprüfen Sie die Spannung des Fahrantriebsriemens 6.3.8). Bei Bedarf stellen Sie die Spannung ein. Überprüfen Sie auch die Zugfeder, ersetzen Sie sie gegebenenfalls.Prüfen Sie, ob der Riemen beschädigt oder abgenutzt ist.Prüfen Sie, ob die Bewegung der Kupplungsmechanismus durch einen Fremdkörper blockiert wird. Wenn ja, entfernen Sie den Fremdkörper.Überprüfen Sie die Riemenscheibe von Motor oder Getriebe auf Beschädigungen. Bei Bedarf ersetzen.
Der Fahrantriebsriemen ist übermäßig abgenutzt	Riemenspannungprüfen.Überprüfen Sie den Spannmechanismus, beschädigte Feder austauschenPrüfen Sie, ob ein Fremdkörper die Bewegung des Riemens blockiert. Wenn ja, entfernen Sie den Fremdkörper.Überprüfen Sie den Zustand der Riemenscheiben - ersetzen Sie sie wenn nötig.
Die Maschine funktioniert nach dem Gangwechsel nicht	Überprüfen Sie die Gangwechselmechanismus - die Befestigung der Zugstange des Fahrtrichtungshebels.Kontrollieren Sie den Ölstand in den Ausgleichsbehälter
Die Maschine ist nach dem Gangwechsel ungewöhnlich laut	Kontrollieren Sie den Ölstand im Ausgleichsbehälter und füllen Sie wenn nötig Öl nach.Es gibt Lufteinschlüsse in der hydraulischen Schaltung – Maschine auf ebenem Boden einige Minuten lang vorwärts und rückwärts fahren. Kontaktieren Sie den Kundendienst.
Die Maschine verliert beim Fahren auf einen Hügel an Leistung	Wenn die Maschine unter hoher Last steht und die Umgebungstemperatur hoch ist, ist eventuell die maximale Betriebstemperatur des Öls überschritten. Senken Sie die Arbeitsanforderungen an die Maschine.
Beim Fahren treten extreme Vibrationen auf	Prüfen Sie, ob Riemenscheiben beschädigt oder verformt sind. Ersetzen Sie sie bei Bedarf.Prüfen Sie, ob der Riemen verbrannte Stellen oder andere Unregelmäßigkeiten aufweist. Bei Bedarf ersetzen.Überprüfen Sie die Spannung des Fahrantriebsriemens 6.3.8). Bei Bedarf stellen Sie die Spannung ein.Überprüfen Sie, ob die Mähmesser ausgewuchtet sind. Bei Bedarf auswuchten oder ersetzen.
Die Lenkung rutscht durch oder ist lose	Prüfen Sie, ob der Platz zwischen Ritzel und Lenksegment nicht zu groß ist. Wenn ja, passen Sie das gezahnte Segment an. Prüfen Sie Gelenklager auf Verschleiß. Ersetzen Sie die Gelenke bei Bedarf.
Der Motor läuft nicht	Überprüfen Sie, ob Kraftstoff im Tank ist.Prüfen Sie, ob das vorgeschriebene Verfahren zum Starten des Motors befolgt wurde [IMAGE]5.2)Prüfen Sie die Sicherung. Bei Bedarf ersetzen.Prüfen Sie, ob die Spannung an den Batteriepolen 12 V beträgt. Überprüfen Sie bei einem neuen Gerät, ob die Batterie aktiviert und geladen ist. Bei neuen Maschinen die Zündkerze ersetzen und überprüfen, dass sich nicht durch falsche Handhabung Öl am Zylinder angesammelt hat.Prüfen Sie, ob alle Kabelverbindungen in Ordnung sind und ob die Schalter der elektrischen Anlage funktionieren.Lassen Sie die Verkabelung und Schalter in einer Fachwerkstatt überprüfen. Lassen Sie die elektrische Anlage in einer Fachwerkstatt überprüfen.
Der Motor dreht, aber er startet nicht	Prüfen Sie, ob das vorgeschriebene Verfahren zum Starten des Motors befolgt wurde [IMAGE]5.2). Überprüfen Sie, ob der Kraftstoff im Tank sauber ist.Kontrollieren Sie, ob das Benzinsieb nicht verstopft ist.Stellen Sie sicher, dass der Gashebel in Position „CHOKE“ steht.Überprüfen Sie den Motor erneut genau nach den Anweisungen in der Bedienungsanleitung des Motorenherstellers. Lassen Sie die Verkabelung und Schalter in einer Fachwerkstatt überprüfen.

7.1 BESTELLUNG VON ERSATZTEILEN

Wir empfehlen Ihnen, ausschließlich Original-Ersatzteile zu verwenden, die Sicherheit und Kompatibilität garantieren. Für einfache, schnelle und genaue Identifizierung der erforderlichen Ersatzteile geben Sie bei Ihrer Bestellung immer die Seriennummer an, die Sie auf der zweiten Deckseite dieses Dokuments finden.

Geben Sie auch das Jahr der Herstellung an, das auf dem Produkttypenschild unter dem Sitz angegeben ist. Garantiebedingungen finden Sie auf der Garantiekarte, die immer zusammen mit der Ware vom Verkäufer bereitgestellt wird.

7.2 GARANTIE

Diese Maschine ist nach den modernsten Fertigungstechniken entwickelt und hergestellt worden. Der Hersteller garantiert seine Produkte für einen Zeitraum von 24 Monaten ab dem Kaufdatum bei Privat- und Heimwerkereinsatz. Bei professionellem Gebrauch ist die Laufzeit der Garantie auf 12 Monate beschränkt.

Allgemeine Garantiebedingungen

1) Die Garantie hat ab Kaufdatum Gültigkeit. Der Hersteller tauscht über das Vertriebs- und technische Servicenetz die durch Material-, Bearbeitungs- und Fertigungsmängel fehlerhaften Teile kostenlos aus. Die Garantie hebt die vom Bürgerlichen Gesetzbuch geregelten Käuferansprüche bei Folgeschäden durch Fehler oder Mängel des verkaufen Sachwerts nicht auf.
2) Das technische Personal wird die Eingriffe im Rahmen der hierfür erforderlichen organisatorischen Maßnahmen schnellstmöglich durchführen.
3) Zur Anforderung der Serviceleistungen im Garantiezeitraum müssen dem autorisierten Personal der untenstehende und vollständig ausgefüllte Garantieschein mit Verkäuferstempel sowie die Rechnung bzw. der Kaufbeleg als Datumsnachweis vorgelegt werden.

4) Die Garantie erlischt in folgenden Fällen:

• Offensichtliche Wartungsversäumnisse
• Unsachgemäße Verwendung bzw. Umrüstung des Produkts
• Benutzung nicht geeigneter Schmier- oder Kraftstoffe
• Einbau nicht originaler Ersatz- oder Zubehörteile
• Eingriffe durch unbefugtes Personal.

5) Von der Herstellergarantie ausgeschlossen sind alle Verbrauchsmaterialien sowie die normaler Betriebsabnutzung unterliegenden Teile.

6) Die Garantie deckt keinerlei Eingriffe für Tuning- oder Verbesserungszwecke.

7) Von der Garantie sind die ggf. im Garantiezeitraum erforderlichen Einstellungen und Wartungseingriffe ausgeschlossen.

8) Nicht umgehend dem Frachtunternehmen gemeldete Transportschäden machen die Garantie nichtig.

9) Für die Motoren anderer Marken (Briggs & Stratton, Subaru, Honda, Lombardini, Kohler, usw.), die an unseren Maschinen installiert werden, gilt die vom Hersteller des Motors gewährte Garantie.

10) Die Garantie deckt weder direkt noch indirekt durch Produktdefekte bzw. durch eine zwangsläufig längere Nichtbenutzung des Geräts verursachte Personen- oder Sachschäden.

MODELL

BAUNUMMER

KÄUFER

Nicht versenden! Nur der technischen Garantieanforderung beilegen.

DATUM

VERTRAGSHÄNDLER

8. WARTUNG NACH DER SAI SON, STILLLEGUNG DER MASCHINE

Wenn ohne Bewegung von mehr als 30 Tagen Kraftstoff im Tank bleibt, kann sich eine klebrige Ablagerung bilden, die sich negativ auf die Leistung von Vergaser und Motor auswirken kann. Bleibt der Kraftstoff ohne Bewegung länger als 30 Tage im Tank, kann sich eine klebrige Ablagerung bilden, die sich negativ auf den Vergaser auswirken und eine schlechte Motorfunktion verursachen kann. Leeren Sie deshalb den Tank.

Lagern Sie einen Mäher mit vollem Tank niemals in geschlossenen Räumen oder in schlecht belüfteten Bereichen, in denen es Kraftstoffdämpfe, offene Flammen, Funken oder Funkenflug, Feuerstellen, Zentralheizungen, trockene Lappen usw. gibt. Gehen Sie vorsichtig mit Kraftstoffen und Schmiermitteln um, da sie leicht entzündlich sind und ein unvorsichtiger Umgang mit ihnen zu schweren Verbrennungen oder Sachschäden führen kann.

Leeren Sie den Benzintank nur im Freien und fern von offenem Feuer in zugelassene Behälter.

Empfohlene Vorgehensweise für die Vorbereitung des Aufsitzmähers für die Lagerung:

▶ Reinigen Sie die gesamte Maschine, vor allem das Inneres des Mähwerks (6.2.2).

Verwenden Sie niemals Benzin für die Reinigung. Verwenden Sie Entfettungsmittel und warmes Wasser.

▶ Reparieren und lackieren Sie beschädigte Stellen, um Korrosion zu verhindern.
▶ Tauschen Sie defekte oder verschlissene Teile aus und ziehen Sie alle losen Schrauben und Muttern an.
Bereiten Sie den Motor für die Lagerung gemäß Bedienungsanleitung für den Betrieb und die Wartung des Motors vor.
▶ Schmieren Sie alle Schmierstellen gemäß Schmierplan (6.4).
Entnehmen Sie den Akku, reinigen Sie ihn und laden Sie ihn vollständig auf. Bewahren Sie die Batterie an einem kühlen, trockenen Ort auf. Laden Sie die Batterie alle 30 Tage auf und überprüfen Sie regelmäßig ihre Spannung.
▶ Lagern Sie den Aufsitzmäher abgedeckt in einer sauberen und trockenen Umgebung.

Die beste Methode, um zu gewährleisten, das der Aufsitzmäher in der nächsten Saison im idealen Betriebszustand ist, ist die jährliche Inspektion und Einstellung durch eine autorisierte Kundendienststelle.

8.1 MASCHINENRIEMEN

Die Riemen müssen bei einem längeren Stillstand der Maschine nicht gelöst werden. Wenn die Maschine wieder benutzt werden soll, empfehlen wir dringend, die Maschinenriemen für mindestens 5 Minuten frei laufen zu lassen. Das verhindert Vibrationen und stellt sicher, dass die Riemen nach längerer Inaktivität wieder in der richtigen Arbeitsposition sind.

9. ENTSORGUNG DER MASCHINE

Nach Ablauf der Lebensdauer der Maschine ist der Eigentümer zu ihrer Entsorgung verpflichtet. Dies kann auf zwei Arten erfolgen:

a) Geben Sie die Maschine an ein spezialisiertes Unternehmen (Schrottplatz, Sekundärmüllsammelstelle, usw.). Sie erhalten eine dokumentierte Bestätigung über die Übergabe zur Entsorgung.
b) Entsorgen Sie die Maschine selbst. In diesem Fall empfehlen wir folgende Vorgehensweise:

▶ Entsorgen Sie das Produkt durch Nutzung von Wertstoffen entsprechend dem geltenden Abfallrecht.
▶ Demontieren Sie die gesamte Maschine.
▶ Teile, die wiederverwendbar sind, sollten gereinigt, konserviert und zur weiteren Verwendung aufbewahrt werden.
Trennen Sie die übrigen Teile in solche, die umweltfreundlich bzw. umweltschädlich sind, z. B. Gummiteile (Dichtungen), Schmiermittelreste in den Lagern oder im Getriebe. Umweltschädliche Bauteile müssen nach dem im Land des Maschinenbenutzers geltenden Abfallgesetz entsorgt werden.
▶ Sortieren Sie Abfälle gemäß dem Abfallkatalog in Einklang mit der einschlägigen Verordnung. Ökologisch unbedenkliche Wertstoffe sollten einer Wiederverwendung zugeführt werden.

10. ES COMPLIANCE-ERKLÄRUNG (ORIGINAL)

gemäß: Richtlinie des Rates № 2006/42/EC (Regierungsverordnung NV 176/2008 Tsch. GBI.)

Richtlinie des Rates No 2014/30/EC (Regierungsverordnung NV 117/2016 Tsch. GBI.)

Richtlinie des Rates No 2000/14/EC (Regierungsverordnung NV 9/2002 Tsch. GBI.)

A. Wir: EMAK spa via Fermi, 4 - 42011 Bagnolo in Piano (RE) ITALY

geben die folgende Erklärung auf eigenes Risiko ab:

B. Mechanische Ausrüstung

• Bezeichnung: Aufsitzmäher
• Typ: Oleo-Mac Apache 92 EVO - Apache 92 EVO 4x4 Efco Tuareg 92 EVO - Tuareg 92 EVO 4x4
• Herstellungsnummer AC 00001÷99999

C. Die zugrundeliegende Gesetzgebung zur Bewertung der Konformität:

EN ISO 5395-1 - EN ISO 5395-3 - EN ISO 14982

D. Die Beurteilung der Einhaltung wurde nach folgendem bezeichneten Verfahren durchgeführt:

- Richtlinie des Rates und EP № 2006/42/EG, Anhang VIII, (entspr. Anhang № 8, NV № 176/2008 Coll.)

- Richtlinie des Rates und EP № 2014/30/EU, Anhang II, (entspr. Anhang № 2, NV № 117/2016 Coll.)

- Richtlinie des Rates und EP № 2000/14/EG, Anhang VI, (entspr. Anhang № 5, NV № 9/2002 Coll.) unter Aufsicht der benannten Stelle

SZS Praha, NB 1016

Třanovského 622/11

163 04 Prag 6, Tschechische Republik

E. Schneidvorrichtung: Drehmesser.

Schnittbreite: 92 cm

F. Wir bestätigen, dass:

• Diese mechanische Ausrüstung erfüllt alle relevanten Bestimmungen der zuvor genannten Richtlinien (NV)
• Es wurden Maßnahmen ergriffen, um die Compliance aller auf den Markt gebrachten Produkte mit der technischen Dokumentation und den in den technischen Vorschriften enthalten Anforderungen zu gewährleisten.

- garantierter Schallleistungspegel L _WA,G ist 100 dB(A)

Gemessene Mittelwerte der akustischen Leistung in Abhängigkeit des verwendeten Motors:

Motor	Drehzahl (min ^-1 )	Gemessener Schallleistungspegel LWA [dB(A)]
Briggs & Stratton 21 HP Vanguard	3000	98
Briggs & Stratton 23 HP Vanguard	3000	98
Loncin LC2P77F	3000	98
EMAK K2400	3000	98

Die technische Dokumentation des Geltungsbereichs, die von Anhang VII zur Bestimmung 2006/42/EC und von Anhang VIII zur Bestimmung 2000/14/EC verlangt wird, wird beim Hersteller unter folgender Adresse aufbewahrt:

Daher kann es technische Unterschiede in der Terminologie in diesem Handbuch geben, wenn sie mit dem eigentlichen Produkt verglichen wird. Daraus lassen sich keine Ansprüche ableiten. Druck, Vervielfältigung, Veröffentlichung und Übersetzung (auch auszugsweise) ist ohne schriftliche Zustimmung der Seco Industries, s.r.o. verboten. Änderungen vorbehalten.

AVANT-PROPOS

Chère Cliente, cher Client,

6. ENTRETI EN ET RÉGLAGE

1 TECHNISCHE INFORMATIE

1.1 | GEBRUIK

2. VEI LIGHEID EN GEZONDHEID TIJDENS HET WERK

(14) HENDEL RIJRICHTING

6.3.11 WIELEN WISSELEN

7. STORINGEN EN GEBREKEN HERSTELLEN

D ACHTUNG! - Dieses Anweisungsheft muß das Gerät während seiner gesamten Lebensdauer begleiten.
