MANUAL DE USUARIO Alpatec Malbork 900 TAURUS

ES: Producto indicado para ser usado en espacios correctamente aislados. En caso contrario su utilización deberá ser puntual.

Le agradecemos que se haya decidido por la compra de un producto de la marca TAURUS ALPATEC.

Su tecnología, diseño y funcionalidad, junto con el hecho de superar las más estrictas normas de calidad le comportarán total satisfacción durante mucho tiempo.

Leer atentamente este folleto de instrucciones antes de poner el aparato en marcha y guardarlo para posteriores consultas. La no observación y cumplimiento de estas instrucciones pueden comportar como resultado un accidente.

CONSEJOSYADVERTENCIAS DE SEGURIDAD

- PRECAUCIÓN: Algunas partes de este producto pueden ponerse muy calientes y causar quemaduras. Debe ponerse atención particular cuando los niños y las personas vulnerables estén presentes.

- El aparato no debe colocarse debajo de una base de toma de corriente.

- Los niños menores de 3 años deben mantenerse fuera del alcance del aparato a menos que sean continuamente supervisados.

- Los niños desde 3 años y menores de 8 años deben sólo

encender/apagar el aparato siempre que éste haya sido colocado o instalado en su posición de funcionamiento normal prevista y que sean supervisados o hayan recibido instrucciones relativas al uso del aparato de una forma segura y entiendan los riesgos que el aparato tiene.

- Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica.

- La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión

- Los niños desde 3 años y menores de 8 años no deben enchufar, regular y limpiar el aparato o realizar operaciones de mantenimiento.

- Este aparato no es un juguete. Los niños deben estar bajo vigilancia para asegurar que no jueguen con el aparato.

- No utilizar el aparato en las inmediaciones de una bañera, una ducha o una piscina.

- ADVERTENCIA: Este aparato no está equipado con un dispositivo de control de temperatura ambiente. No usar este aparato en habitaciones pequeñas que estén ocupadas por personas que no sean capaces de abandonar la habitación por sus medios, a menos que estén sometidas una vigilancia constante.

- Si el cable de alimentación esta dañado, debe ser substituido por el fabricante, por su servicio postventa o por personal cualificado similar con el fin de evitar un peligro.

- Este aparato está pensado únicamente para un uso doméstico, no para uso profesional o industrial.

símbolo indica que el aparato no se debe cubrir.

- ADVERTENCIA: A fin de evitar un sobrecalentamiento, no cubrir el aparato.

• Antes de conectar el aparato a la red, verificar que el voltaje indicado en la placa de características coincide con el voltaje de red.
• Conectar el aparato a una base de toma de corriente provista de toma de tierra y que soporte 16 amperios.
• La clavija del aparato debe coincidir con la base eléctrica de la toma de corriente. Nunca modificar la clavija. No usar adaptadores de clavija.
• Usar el aparato en una zona bien ventilada.

• Debe estar prevista una ventilación adecuada de la sala, si en la misma sala donde se instale el aparato pueden utilizarse simultáneamente otros aparatos alimentados a gas u otro combustible.

• No colocar el aparato donde pueda alcanzarle la luz directa del sol.

• El aparato solo debe utilizarse con el soporte suministrado.
• Situar el aparato sobre una superficie horizontal, plana, estable y apta para soportar altas temperaturas, alejada de otras fuentes de calor y de posibles salpicaduras de agua.
• Situar el aparato lejos de material combustible, tales como materiales textiles, cartón, papel...
• No situar material combustible en las inmediaciones del aparato.
• Evitar que tanto la entrada como la salida de aire queden total o parcialmente tapadas por muebles, cortinajes, ropas, etc., existiría riesgo de incendio.
• No usar el aparato asociado a un programador, temporizador u otro dispositivo que conecte el aparato automáticamente.
• No utilizar el aparato con el cable eléctrico o la clavija dañada.
• Si alguna de las envolventes del aparato se rompe, desconectar inmediatamente el aparato de la red para evitar la posibilidad de sufrir un choque eléctrico.
• ADVERTENCIA: Mantener el aparato seco.
• ADVERTENCIA: No utilizar el aparato cerca del agua.
• No utilizar el aparato con las manos o los pies húmedos, ni con los pies descalzos.
• No forzar el cable eléctrico de conexión. Nunca usar el cable eléctrico para levantar, transportar o desenchufar el aparato.
• No enrollar el cable eléctrico de conexión alrededor del aparato.
• No dejar que el cable eléctrico de conexión quede atrapado o arrugado.
• No dejar que el cable eléctrico de conexión quede en contacto con las superficies calientes del aparato.
• Verificar el estado del cable eléctrico de conexión. Los cables dañados o enredados aumentan el riesgo de choque eléctrico.
• Este aparato no es adecuado para uso en exteriores.
• El cable de alimentación debe ser examinado regularmente en busca de signos de daño, y si está dañado, el aparato no tiene que usarse.
• Es recomendable como protección adicional en la instalación eléctrica que alimenta el aparato, el disponer de un dispositivo de corriente diferencial con una sensibilidad máxima de 30mA. Pregunte a un instalador competente para que le aconseje.
• No utilizar ni guardar el aparato a la intemperie.
• No exponer el aparato a la lluvia o condiciones

de humedad. El agua que entre en el aparato aumentará el riesgo de choque eléctrico.

• No tocar la clavija de conexión con las manos mojadas.
• No usar el aparato, en el caso de personas insensibles al calor (ya que el aparato tiene superficies calefactadas).
• No tocar las partes calefactadas del aparato, ya que pueden provocar quemaduras.
• La temperatura de las superficies accesibles puede ser elevada cuando el aparato está en funcionamiento.

UTILIZACIÓN Y CUIDADOS:

• Antes de cada uso, desenrollar completamente el cable de alimentación del aparato.
• No usar el aparato si su dispositivo de puesta en marcha/paro no funciona.
• No utilizar el aparato inclinado, ni darle la vuelta.
• No dar la vuelta al aparato mientras está en uso o conectado a la red.
• Si se usa el aparato en un cuarto de baño o similar, desenchufar el aparato de la red cuando no se use, aunque sea por poco tiempo, ya que la proximidad del agua presenta un riesgo, incluso en el caso de que el aparato esté desconectado.
• Desenchufar el aparato de la red cuando no se use y antes de realizar cualquier operación de limpieza.
• Guardar este aparato fuera del alcance de los niños y/o personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento.
• No guardar el aparato en posición vertical.
• No guardar el aparato si todavía está caliente.
• Mantener y guardar el aparato en un lugar seco, sin polvo y alejado de la luz del sol.
• Usar siempre el aparato bajo vigilancia.
• No dejar nunca el aparato conectado y sin vigilancia. Además ahorrará energía y prolongará la vida del aparato.
• No usar el aparato para secar prendas textiles de ningún tipo.

SERVICIO:

• Cerciorarse que el servicio de mantenimiento del aparato sea realizado por personal especializado, y que caso de precisar consumibles/recambios, éstos sean originales.
• ADVERTENCIA: Existe el riesgo de incendio en caso de que la limpieza del aparato no se realice conforme a estas instrucciones.
• Toda utilización inadecuada, o en desacuerdo con las instrucciones de uso, puede comportar peligro, anulando la garantía y la responsabilidad del fabricante.

DESCRIPCIÓN

A Interruptor marcha / paro
B Panel de control
C Pantalla LCD
D Salida de calor
E Ruedas
F Soporte mural
G Tornillos

ICONOS EN PANEL DE CONTROL

1. Botón marcha/paro
2. Botón de programación
3. Botón de modo
4. Botón +
5. Botón -

ICONOS DE FUNCIÓN EN PANTALLA LCD

I. Reloj
II. Fecha
III. Nombre programa
IV. Temperatura objetivo
V. Modo confort
VI. Modo económico
VII. Anticongelante
VIII. Stand by
IX. Bloqueo del teclado
X. Calefacción
XI. Programa seleccionado
XII. Temporizador
XIII. Contenido del programa
XIV. Franja horaria

Caso de que su modelo de aparato no disponga de los accesorios descritos anteriormente, éstos también pueden adquirirse por separado en los Servicios de Asistencia Técnica.

INSTALACIÓN

• Asegurarse de retirar todo material de embalaje del interior del aparato.
• Asegurarse de que el aparato está bien nivelado respecto al suelo.
• En caso que el montaje mural se realice en el cuarto de baño, situarlo de manera que la base toma de corriente, cable alimentación, los interruptores u otros controles no puedas ser alcanzados por una persona que esté en una bañera, ducha o lavabo.
• Instalar el aparato lejos de material combustible, tales como materiales textiles, cartón, papel...

• Instalar el aparato a una distancia mínima de 50 cm de materiales combustibles, tales como cortinas, muebles...

• Evitar que tanto la entrada como la salida de aire queden total o parcialmente tapadas por muebles, cortinajes, ropas, etc., existiría riesgo de incendio.

• El aparato necesita ventilación adecuada para funcionar correctamente. Dejar un espacio de 30 cm de distancia entre las paredes u otros obstáculos y 10 cm encima del suelo.
• No cubrir ni obstruir ninguna de las aberturas del aparato.
• La clavija debe ser fácilmente accesible para poder desconectarla en caso de emergencia.
• Para una mayor eficiencia el aparato debe situarse en una ubicación donde la temperatura ambiente se encuentre entre 12 y 32°C.
• Para una mayor eficiencia y en la medida de lo posible instalar el aparato en una pared fría (que linde con el exterior) y debajo de una ventana. Pero nunca interfiriendo u obstruyendo una zona de ventilación.
• El aparato debe funcionar con su soporte mural acoplado o con su base/pies base acoplados.
• El aparato dispone de un soporte mural (F), el cual debe fijarse en la pared.
• Asegurar que el aparato esté fijado en su posición de trabajo con tornillos y de forma segura. Para evitar daños al aparato se recomienda utilizar exclusivamente los orificios ya previstos por el fabricante.

MONTAJE DEL SOPORTE MURAL:

• El aparato dispone de un soporte mural (F) sobre el que se puede apoyar el producto.
• Teniendo en cuenta las distancias de separación del aparato señaladas anteriormente, posicionar el soporte mural en la posición deseada y marcar en la pared los puntos a taladrar. (Fig.1).
• Taladrar en las marcas e introducir los tacos.
• Colocar el soporte haciendo coincidir sus aguje- ros con los de los tacos y atornillar.
• Asegurarse que el soporte esté anclado de forma que sea capaz de aguantar al menos el doble del peso del aparato.
• Encajar el aparato en su soporte mural.

MONTAJE DE LAS RUEDAS:

• Para montar las ruedas, colocar el aparato boca abajo.
• Fijar las ruedas al cuerpo del aparato mediante los tornillos (G) suministrados con el aparato.
• Volver a dar la vuelta al aparato y comprobar el buen funcionamiento de las ruedas.

MODO DE EMPLEO

NOTAS PREVIAS AL USO:

- Preparar el aparato acorde a la función que desee realizar:

USO:

• Desenrollar completamente el cable antes de enchufar.
• Enchufar el aparato a la red eléctrica.
• Poner el aparato en marcha, accionando el interruptor marcha/paro (A).
• Poner el aparato en marcha, accionando el botón marcha/paro (1).

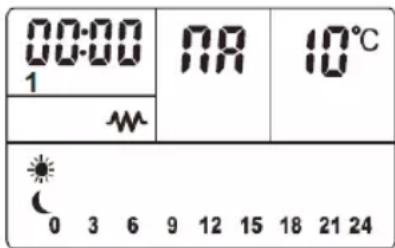

• Para el primer uso, aparecerá la siguiente pantalla LCD:

00:00 1 W NR 10°C 0 3 6 9 12 15 18 21 24

CONFIGURACIÓN DE FECHA Y HORA

• La fecha y hora se encuentra en la parte superior izquierda de la pantalla LCD (I) y (II).
• Pulsar el botón (3) para ajustar la hora. Pulsar (4) o (5) para seleccionar la hora.
• Pulsar el botón (3) para ajustar los minutos. Pulsar (4) o (5) para seleccionar la hora.
• Pulsar el botón (3) para ajustar los días. Pulsar (4) o (5) para seleccionar el día.

1 Lunes

2 Martes

3 Miercoles

4 Jueves

5 Viernes

6 Sábado

7 Domingo

- Pulsar el botón (3) para confirmar y terminar la configuración de fecha y hora.

SELECCIÓN DEL PROGRAMA

• Pulsar (2) para ajustar el programa.
• Pulsar (4) o (5) para seleccionar el programa deseado, una vez seleccionado pulsar (2) para confirmar.

- Libre 18

• Diario P1-P7
• Semanal5
• Sensor de ventana FO

PROGRAMA LIBRE

- Asegurarse que en la pantalla aparece, lo que significa que el aparato está en programa libre.

SELECCIONAR TEMPERATURA

• Escoger la temperatura deseada mediante los botones (4) o (5) y esperar a que el indicador deje de parpadear.
• El rango de temperatura se puede ajustar entre 10-35°C.
• Cuando la temperatura ambiente sea superior a la temperatura seleccionada, el aparato dejará de calentar.
• El indicador aparece en la pantalla LCD cuando el aparato está calentando.

SELECCIONAR TEMPORIZADOR

• Para programar un tiempo de funcionamiento pulsar durante 5 segundos el botón (3) hasta que aparezca en la pantalla el icono del reloj (XII).
• Pulsar (4) o (5) para seleccionar el tiempo en intervalos de 30 minutos (máximo 24 horas).
• Para cancelar el tiempo programado pulsar durante 5 segundos el botón (3) hasta que desaparezca de la pantalla.

PROGRAMA DIARIO

• Seleccionar el programa deseado (P1-P7) como se explica en el apartado "Selección del programa".
• Estos programas están predeterminados, pero se pueden modificar según lo deseado.
• Existen 3 modos de trabajo:

- Anticongelante:*, el contenido del programa se muestra vacío.

• Pulsar el botón (3) durante 5 segundos hasta que aparezca
• Seleccionar la temperatura del modo de confort mediante los botones (4) y (5).
• Pulsar (3) para confirmar la selección y apa-

recerá el icono

• Seleccionar la temperatura del modo económico mediante los botones (4) y (5).
• Pulsar (3) para confirmar la selección.
• Pulsar (2) durante 5 segundos hasta que aparezca PROG.
• La franja horaria a programar parpadeará.
• Pulsar (3) para seleccionar el modo de trabajo desesado y pulsar (4) o (5) para desplazarse a la siguiente o anterior franja horaria.
• Repetir la operación hasta configurar las 24 horas de la forma deseada.

PROGRAMA SEMANAL

• Consiste en configurar cada día de la semana con un programa distinto (P1-P7).
• Seleccionar el programa semanal 5.
• Para configurar el programa semanal pulsar el botón (2) durante 5 segundos hasta que parpadee el indicador (III) y (II).
• Seleccionar el programa deseado (P1-P7) utilizando el botón (4) y (5) para la fecha que parpadea.
• Repetir la operación hasta completar la programación para todos los días de la semana.
• Pulsar (3) una vez finalizada la programación semanal.

SENSOR DE VENTANA

• Pulsar el botón (2) para accionar los ajustes de programación. Pulsar (4) o (5) para seleccionar la función sensor de ventana
• Una vez seleccionado pulsar (2) para confirmar.
• A continuación, aparecerá parpadeando OF a la parte superior derecha.
• Pulsar (4) o (5) para seleccionar OF o ON.
• Una vez seleccionado pulsar (2) para confirmar.
• Pulsar el botón (4) o (5) para seleccionar la función de sensor de ventana FO
• Al seleccionar, pulsar el botón (2) para confirmar.

- Cuando el aparato detecta que la temperatura disminuye 2°C en 2 minutos, automática-

mente deja de emitir calor.

BLOQUEO AUTOMÁTICO PANEL DE CONTROL

• Después de un minuto sin tocar ningún botón, se bloqueará el uso de los botones.
• En la pantalla aparecerá
• Pulsar (4) y (5) a la vez para desbloquear.

PANTALLA RETRO-ILUMINADA

• El aparato cuenta con una pantalla LCD retroiluminada para facilitar su uso.
• La pantalla se apagará si no se pulsa algún botón en un minuto.
• Pulsar cualquier botón para que vuelva a iluminarse.

UNA VEZ FINALIZADO EL USO DEL APARA- TO:

• Parar el aparato, accionando el botón marcha/paro (1).
• Parar el aparato, accionando el botón marcha/paro (A).
• Desenchufar el aparato de la red eléctrica.
• Limpiar el aparato.

PROTECTOR TÉRMICO DE SEGURIDAD:

• El aparato dispone de un dispositivo térmico de seguridad que protege el aparato de cualquier sobrecalentamiento.
• Cuando el aparato se conecta y desconecta alternativamente, no siendo ello debido a la acción del termostato de ambiente, verificar que no haya ningún obstáculo que impida o dificulte la entrada o salida normal del aire.

- Si el aparato se desconecta por sí mismo y no vuelve a conectarse, proceder a desenchufarlo de la red, esperar unos 15 minutos antes de volver a conectarlo, Si sigue sin funcionar, acudir a uno de los servicios de asistencia técnica autorizados.

LIMPIEZA

• Desenchufar el aparato de la red y dejarlo enfriar antes de iniciar cualquier operación de limpieza.
• Limpiar el aparato con un paño húmedo impregnado con unas gotas de detergente y secarlo después.
• No utilizar disolventes, ni productos con un factor pH ácido o básico como la lejía, ni productos abrasivos, para la limpieza del aparato.
• No sumergir el aparato en agua u otro líquido,

ni ponerlo bajo el grifo.

- Si el aparato no se mantiene en buen estado de limpieza, su superficie puede degradarse y afectar de forma inexorable la duración de la vida del aparato y conducir a una situación peligrosa.

- Nota: Cuando se ponga el aparato en marcha en función calefactor, después de estar una larga temporada parado o funcionado solo con la función ventilador, es posible que desprenda al principio un ligero humo, sin ninguna consecuencia, debido a que se está quemando el polvo y otras partículas acumuladas en el elemento calefactor. Este fenómeno se puede evitar limpiando previamente y a través de las rendijas del aparato, su interior con la ayuda de un aspirador o con un chorro de aire a presión.

ANOMALÍAS Y REPARACIÓN

- En caso de avería llevar el aparato a un Servicio de Asistencia Técnica autorizado. No intente desmontarlo o repararlo ya que puede existir peligro.

PARA LAS VERSIONES EU DEL PRODUCTO Y/O EN EL CASO DE QUE EN SU PAÍS APLIQUE:

ECOLOGÍA Y RECICLABILIDAD DEL PRODUCTO

• Los materiales que constituyen el envase de este aparato, están integrados en un sistema de recogida, clasificación y reciclado de los mismos. Si desea deshacerse de ellos, puede utilizar los contenedores públicos apropiados para cada tipo de material.
• El producto está exento de concentraciones de sustancias que se puedan considerar dañinas para el medio ambiente.

Este símbolo significa que, si desea deshacerse del producto, una vez transcurrida la vida del mismo, debe depositarlo por los medios adecuados a manos de un gestor de residuos autorizado para la recogida selectiva de

Residuos de Aparatos Eléctricos y Electrónicos (RAEE).

Este aparato cumple con la Directiva 2014/35/EU de Baja Tensión, con la Directiva 2014/30/EU de Compatibilidad Electromagnética, con la Directiva 2011/65/EU sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos y con la Directiva 2009/125/EC sobre los requisitos de diseño ecológico aplicable a los productos relacionados con la energía.

La siguiente información detalla las características relacionadas con el diseño ecológico:

MALBORK 600 / MALBORK 900 / MALBORK 1200 / MALBORK 1500 / MALBORK 2000
Potencia calorífica
Potencia calorífica nominal P_nom	0,6 kW / 0,9 kW / 1,2 kW / 1,5 kW / 2,0 kW
Potencia calorífica mínima (indicativa) P_min	0,6 kW / 0,9 kW / 1,2 kW / 1,5 kW / 2,0 kW
Potencia calorífica máxima continuada P_max,c	0,6 kW / 0,9 kW / 1,2 kW / 1,5 kW / 2,0 kW
Consumo auxiliar de electricidad
A potencia calorífica nominal el_max	N/A
A potencia calorífica mínima el_min	N/A
En modo de espera el_SB	0,87 W
Tipo de aportación de calor, únicamente para los aparatos de calefacción local eléctricos de acumulación
Control manual de la carga de calor, con termostato integrado	N/A
Control manual de la carga de calor con respuesta a la temperatura interior o exterior	N/A
Control electrónico de la carga de calor con respuesta a la temperatura interior o exterior	N/A
Potencia calorífica asistida por ventiladores	N/A
Tipo de control de potencia calorífica/de temperatura interior
Potencia calorífica de un solo nivel, sin control de temperatura interior	No
Dos o más niveles manuales, sin control de temperatura interior	No
Con control de temperatura interior mediante termostato mecánico	No
Con control electrónico de temperatura interior	No
Control electrónico de temperatura interior y temporizador diario	No
Control electrónico de temperatura interior y temporizador semanal	Sí
Otras opciones de control
Control de temperatura interior con detección de presencia	No
Control de temperatura interior con detección de ventanas abiertas	Sí
Con opción de control a distancia	No
Con control de puesta en marcha adaptable	No
Con limitación de tiempo de funcionamiento	No
Con sensor de lámpara negra	No
Información de contacto "ELECTRODOMÉSTICOS	TAURUS, S.L. Avda. Barcelona S/N 25790 Oliana, Lleida, Spain"

English

Thermal Transmiter Heater

Malbork 600

Malbork 900

Malbork 1200

Malbork 1500

Malbork 2000

Dear customer,

1. Botó marxa/atur
2. Botó de programació
3. Botó de manera
4. Botó +
5. Botó -

ICONES DE FUNCIÓ EN PANTALLA LCD

MUNTATGE DE LES RODES:

SELECCIONAR TEMPORITZADOR

Este producto goza del reconocimiento y protección de la garantía legal de conformidad con la legislación vigente. Para hacer valer sus derechos o intereses debe acudir a cualquiera de nuestros servicios de asistencia técnica oficiales.

Podrá encontrar el más cercano accediendo al siguiente enlace web: http://taurus-home.com/

También puede solicitar información relacionada poniéndose en contacto con nosotros por el teléfono que aparece al final de este manual.

Puede descargar este manual de instrucciones y sus actualizaciones en http://taurus-home.com

English

WARRANTY AND TECHNICAL ASSISTANCE
