1. PRESENTACION

Las pinzas de la série "C1XX" se destinan a la medida de corrientes alternas, en las instalaciones depeguarias y medianas potencias, de 0,1Aa1200A~ (óa partirde1mA~paradeterminados modelos. Véase4. Caracteristicas). Puede utiliser para todo tipo de multimetro, vatimetro, registrar u osciloscopio para la C160. Según el Modelo (Véase 4.2): calidad mono o multicalibre, en corriente alterna o tension alterna. Cuentan con un aislamento doble o aislamento reforzado y cumplen las normas internzonales, concretamente la EN 61010-2-032 "pinzas amperimétricas". (Véase 4.6).

2.DESCRIPTION

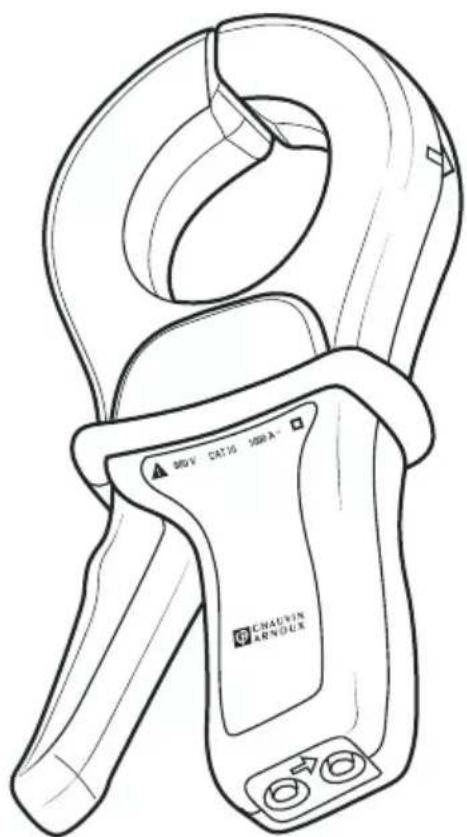

(Vease esquema en 6. Anexo).

• Salida Bornas Ø 4 mm o cable (según Modelo): longitud del cable 1,50 m y 2 m para el Modelo C160.
  2 Conmutador de relacion para modelos multicalibre.
  3 La flecha en relieve en la parte superior de la carcasa indica el sentido de la corriente. Se considera que la corriente circula en el sentido positivo cuando circula del productor de corriente hacía el consumidor de corriente.Esta orientación de la pinza es necesaria cuando se realiza una medida de potencia (medida de corriente paralelamente a la tension).

De 1000 a 1200 A, limitar el tiempo de uso: 15 horas de uso y 30 horas de parada. Para el modelo C100, no prosegido en salida mediante limitador, no encerrar un conductor antes de conectar la pinza al aparato de medida asociado. Del mesmo modo, no ha de desconnectarse la pinza del aparato de medida cuando la pinza encierre el cable.

■ Antes de conectar la pinza al multimetro, verificar que esteultimate disponga de un calibre adecuado.
Abrir las mordazas y encerrar el cable por el que corre la corriente que ha de medirse. Centrar de la mejor forma possible el cable en las mordazas. Respectar el sentido de la flecha si lo precise la aplicacion.
Para leer la medida, aplicar el coeficiente de lecture a深加工 (Vexe 4.2 "Relacion entrada/salida").

NB : para los modelos multicalibre, seleccionar la relacion que ofrezca la mejor resolution y precision.

4. CHARACTERISTICAS

4.1. CONDICIONES DE REFERENCIA

Temperatura: +20... +26°C
■ Indice de humedad : 20... 75% HR
Conductor centroido en las mordazas
Corriente sinusoidal : 48... 65 Hz.
Factor de distorsión : < 1%
Corrente continua : ausencia

Campo magnético continuo : campo terrestre (< 40 A/m).
Campo magnético alterno : ausencia
Proximidad de conductores exteriores : ausencia de corriente.
Impedancia del aparato de medida

• C100 / C102 / C103 : ≤5Ω
  -C112/113:≤1Ω
• C122 / C148 : ≤0,2Ω
• C106 / C107 / C116 / C117 :≥ 1 MΩ y ≤ 100 pF
• C160 :≥1 MΩ y≤47 pF
• C173 ≥ 10M y ≤ 100 pF

4.2. ESPECIFICACIONES Y REFERENCIAS PARA CURSAR PEDIDO

Modelo

Amplitude mediana nominal

Relación entrada/salida

Conexión

Salida protegida contra sobretensión

Salida corriente alterna

C100	100 mA ... 1000 A	1 mA~/1 A	Bornas	Non
C102			Bornas	30 V pico max
C112	1 mA ... 1000 A
C103	100 mA ... 1000 A	1 mA~/1 A	Cable
C113	1 mA ... 1000 A
C122	1 A ... 1000 A	5 mA~/1 A~	Bornas
C148	1 A ... 1000 A	5 mA~/1 A~ 10 mA~/1 A~ 20 mA~/1 A~	Bornas

Modelo

Amplitud de medida nominal

Relación entrada/salida C

onexión

Salida tensión alterna

C106 10	0 mA ... 1000 A	1 mV~/1 A~ Bornas
C116 1	mA ... 1000 A
C107 10	0 mA ... 1000 A	1 mV~/1 A Cable
C117 1	mA ... 1000 A
C160	1 A ... 1000 A	1 mV~/1 A~	Cable
	100 mA ... 100 A	10 mV~/1 A~	BNC
	100 mA ... 10 A	100 mV~/1 A~
C173	1 A ... 1000 A	1 mV~/1 A~	Cable
	100 mA ... 100 A	10 mV~/1 A~
	10 mA ... 10 A	100 mV~/1 A~
	1 mA ... 1 A	1000 mV~/1 A~

4.3. PRECISION Y DESFASE (en las conditiones de referencia)

C100/C102/C103/C106/C107:calibre 1000A

Intensidad en A~0,1	... 10 A 10 A 50	A 200 A 1000	... 1200 A
Error intrínseco (1)	≤3% (3)	≤3%	≤1,5%	≤0,75%	≤0,5%
Desfase	(2)	≤3°	≤1,5°	≤0,75°	≤0,5°

C112/C113/C116/C117：calibre 1000A

Intensidad en A~	1 ... 100 mA	0,1 ... 1 A	1 ... 10 A	10 ... 100 A	100 ... 1200 A
Error intrinsico (1)	≤3% (4)	≤2% (5)	≤1%	≤0,5%	≤0,3%
Desfase	(2)	(2)	≤2°	≤1°	≤0,7°

4.4. CONDICIONES DE UTILIZACION

Las pinzas "C100" han de usar las siguientes conditiones para satisfacer la seguridad del usuario y los rendimientos metrologicos.

4.4.1. SOBRECARGES

• Limitar el tiempo de uso por encima de 1000 A.

Intensidad	I ≤ 1000 A~	1000 A~ < I ≤ 1200 A~
Funcioncimiento Permanente (1) 15 min de funciona y 30 min de parada

(1) Con una Frequencia F ≤ 1 kHz excepto para C173

C173 con freuencia ≤ 500Hz ..

-permanentehasta800A
-permanente hasta 1000 A para una temperatura ≤ 40^
- 15 min. de funciona 30 min. de parada para 1000A < I < 1200A

4.4.2. FRECUENCIA

C100/C102/C103/C106/C107/C112/C113/C116/C117/C122：

• Utilización : 30 Hz a 5 kHz
• Limitación de la corriente por encima de 1 kHz según la formula :

$$ I \text {p e r m a n e n t} = \frac {1 0 0 0 A}{f (e n k H z)} $$

C148:

• Utilización : 48 Hz a 1 kHz

C160:

• Utilización : 10 Hz a 100 kHz (-3 dB de 50 kHz a 100 kHz)
• Limitación de la corriente por encima de 1 kHz según la formula :

$$ \text {I p e r m a n e n t} = \frac {1 0 0 0 \mathrm {A}}{\mathrm {f} (\mathrm {e n k H z})} $$

C173:

• Utilización : 10 Hz a 1 kHz para el calibre 1000 A

10 Hz a 3 kHz para losotros calibres

• Limitación de la corriente por encima de 500 Hz según la formula :

$$ \text {I p e r m a n e n t} = \frac {1 0 0 0 \mathrm {A}}{2 \times \mathrm {f} (\mathrm {e n k H z})} $$

4.4.3. CONDICIONES AMBIENTALES

• Utilización en interiores

Altitud: :≤2000m
■ Condiciones climáticas : de -10 a +55 °C y HR < 85%
No exponer achorro de agua

4.5. DIMENSIONES Y PESO

Dimensiones (sin accesorios) : 216 x 111 x 45 mm
Peso : 550 g aprox.

■ Abertura de las mordazas : 53 mm

Altura de las mordazas abiertas : 139 mm
Capacidad de encierre max. : cable 52 mm o 1 barra 5 x 5 mm o 4 barras 30 x 5 mm

4.6. CONFORMIDAD CON LAS NORMAS INTERNACIONALES

4.6.1. SEGURIDAD ELECTRICA (SEGUN EN 61010-1 Y EN 61010-2-032)

Dobleaislamento
Grado de polución 2
600 V - Categoría de instalación III

4.6.2. COMPATIBILIDAD ELECTROMAGNETICA DE ACUERDO CON CE

■ Emisión e inmunidad en medio industrial según EN61326-1.

4.6.3. PROTECCIONAES MECÁNICAS

■ Indice de proteccion IP40 (segun EN60529) con las mordazas cerradas e IP30 mordazas abiertas.

4.6.4.AUTOEXTINGUIBILIDAD

Mordazasycarcasa：V0(segunUL94)
