ACSOL2B - Panel solar Lorex - Manual de uso y guía de instrucciones gratis

Tipo de producto	Panel solar
Marca	Lorex
Modelo	ACSOL2B
Dimensiones del panel	178 x 156 x 25 mm (7 x 6.1 x 1 pulg)
Dimensiones del soporte de pared	137 x 115 x 73 mm (5.4 x 4.5 x 2.9 pulg)
Potencia nominal	1 W
Longitud del cable de alimentación	3 m (10 pies)
Ángulo ajustable	Sí, mediante anillo de ajuste
Indicador luminoso	LED rojo en la parte trasera (indicador de carga)
Compatibilidad	Cámaras inalámbricas Lorex con puerto de alimentación
Contenido del paquete	Panel solar, soporte de pared, plantilla de soporte, 4 tornillos y anclajes, 2 tornillos de anillo de ajuste, broca de 6 mm, 3 guías de cable y tornillos, sujetador de velcro
Mantenimiento	Limpiar con un paño suave y agua caliente
Instalación	Dos opciones: separada o simultánea con la cámara
Entorno de uso	Exterior, expuesto a la luz solar directa
Garantía	Ver política en lorex.com/warranty
Cumplimiento	Parte 15 de la FCC
Herramientas necesarias (no incluidas)	Taladro, destornillador Phillips

Preguntas frecuentes - ACSOL2B Lorex

¿Cómo instalar el panel solar ACSOL2B?

Hay dos opciones posibles: Opción A (recomendada): instale la cámara y el panel por separado. Opción B: instale la cámara directamente sobre el panel. Siga los pasos de la guía de inicio rápido incluida.

¿Cómo limpiar el panel solar?

Limpie regularmente la superficie del panel con un paño suave y agua caliente para garantizar un rendimiento óptimo.

¿Qué significa el indicador LED rojo en la parte trasera?

El LED rojo se enciende cuando el panel recibe suficiente luz solar para mantener la carga de la batería de la cámara.

¿Cuál es la potencia del panel solar ACSOL2B?

La potencia nominal es de 1 vatio, diseñada para mantener la carga de la batería de la cámara.

¿Cómo orientar el panel para una carga óptima?

Oriente el panel hacia el sol, idealmente hacia el ecuador (sur en el hemisferio norte, norte en el hemisferio sur). Ajuste el ángulo mediante el anillo de ajuste.

¿Se puede instalar la cámara directamente sobre el panel solar?

Sí, es la Opción B. Atención: la cámara debe mirar hacia la residencia para evitar que el soporte bloquee la señal inalámbrica.

¿Qué herramientas se necesitan para la instalación?

Necesitará un taladro y un destornillador Phillips. Se incluye una broca de 6 mm.

¿Qué hacer si el indicador rojo no se enciende?

Asegúrese de que el panel esté bien expuesto a la luz solar directa. Limpie la superficie y verifique las conexiones. Si el problema persiste, consulte el soporte de Lorex.

¿Cómo gestionar los cables durante la instalación?

Utilice las guías de cable incluidas para fijar el cable a la pared, y el sujetador de velcro para guardar los cordones.

¿Dónde encontrar más ayuda o recursos?

Consulte help.lorex.com para guías, videos, preguntas frecuentes y para registrar su producto. La garantía está disponible en lorex.com/warranty.

MANUAL DE USUARIO ACSOL2B Lorex

Serie ACSOL2 Guía de inicio rápido

lorex.com

Es

Contenido del paquete

• Panel solar con cable de alimentación de 10 pies (3 m)
• Montaje de pared
  • Plantilla de montaje de pared
• Tornillos y taquetes de montaje de pared (×4)
• Tornillos del anillo de ajuste (x2)
• Broca de 1/4 in (6 mm) para cemento y madera
• Tornillos y anclajes de guías para cable (×3)
• Sujetacables de velcro

Herramientas suministradas por el usuario

• Taladro
• Destornillador Phillips

Dimensiones

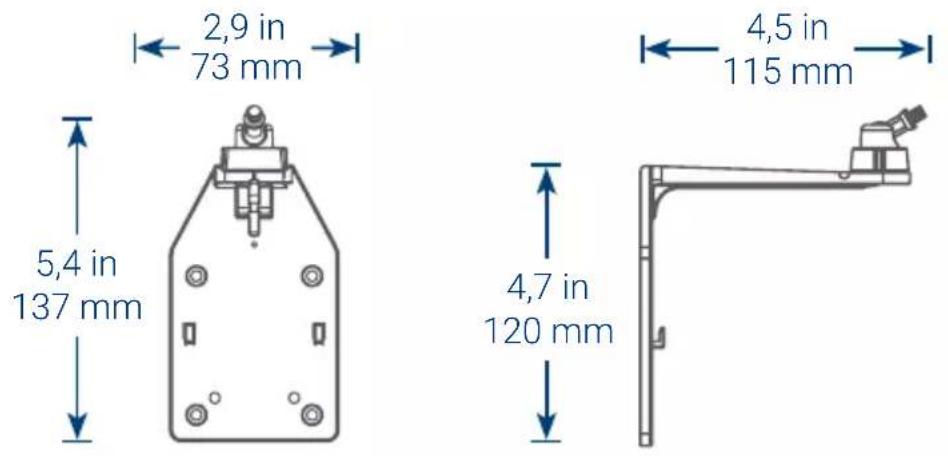

Montaje de pared Vista frontal y lateral

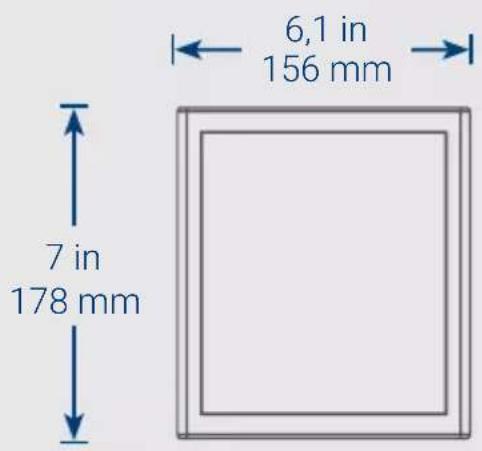

Panel solar Panel frontal y lateral

Coloque el panel solar

• El panel solar produce energía solo cuando se expone a la luz solar. Deberá elegir una ubicación con mucha luz solar directa.
• Para lograr el mejor resultado de carga, incline el panel solar hacia el sol. El ángulo óptimo varía a lo largo del año, según las estaciones y su ubicación. Como regla general, el panel solar se debe orientar hacia el ecuador; es decir, en el hemisferio norte, el panel solar mira hacia el sur y, en el hemisferio sur, el panel solar mira hacia el norte.

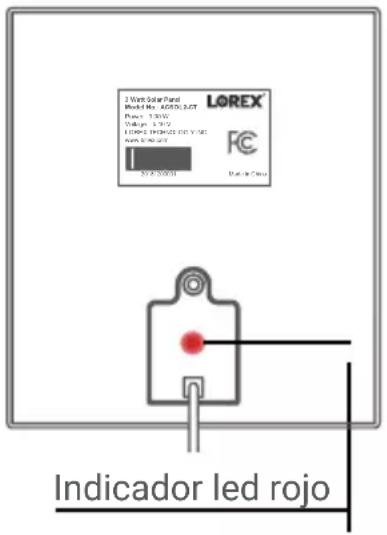

• Asegúrese de que se encienda el indicador led rojo en la parte posterior del panel solar (vea la Figura 1). Si el led se enciende, el panel solar está recibiendo suficiente luz para mantener la carga del paquete de batería.

Consejo: Limpie el panel solar de manera periódica con un paño suave y agua tibia para mantener la superficie limpia.

Figura 1 Panel posterior

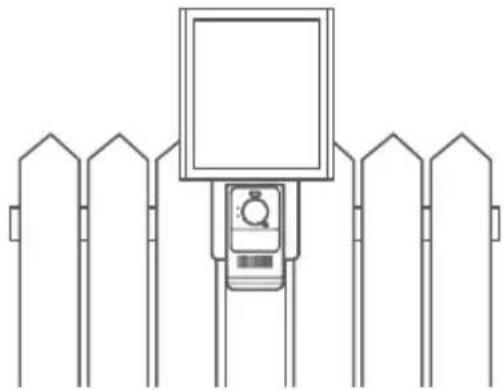

Seleccione su método de instalación

Opción A (recomendada): Instalar el panel solar por separado

Instale la cámara inalámbrica y el panel solar por separado, vea las páginas 5-7.

Opción B: Instalar el panel solar y la cámara juntos

Instale su cámara inalámbrica directamente en el panel solar, vea las páginas 8-11.

ATENCIÓN: Para la opción B, la cámara y el solar deben instalarse mirando a la residencia. cámara se instala de espaldas a la residencia, el je de pared puede bloquear la señal inalámbrica.

Opción A: instalar el panel solar por separado

1. El panel solar está diseñado para mantener la carga de la batería de la cámara. Asegúrese de cargar primero la batería con el cable micro USB.

2. Adhiera la plantilla de montaje de pared en la posición de montaje deseada.

3. Perfore en los orificios marcados de la plantilla de montaje de pared con la broca de 1/4 in (6 mm). Si la fija en mampostería, golpee suavemente los cuatro anclajes en los orificios.

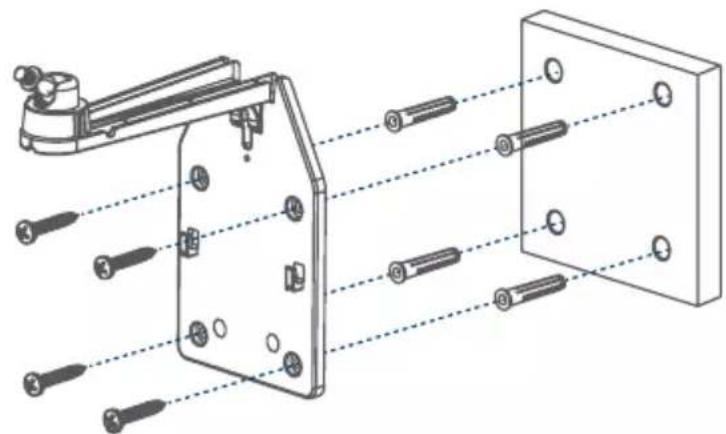

4. Asegure el montaje de pared con cuatro tornillos (vea la Figura 1).

Opción A: instalar el panel solar por separado

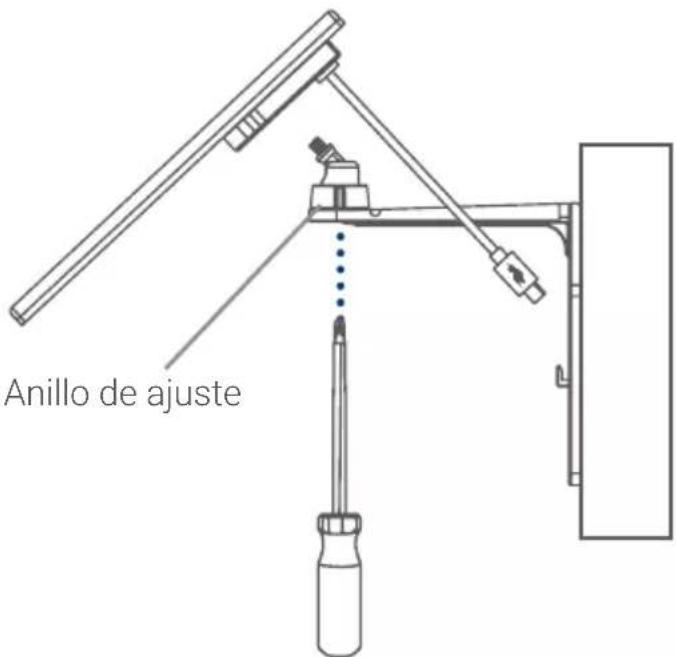

1. Afloje el anillo de ajuste del montaje de pared girándolo en sentido antihorario (vea la Figura 2).

2. Incline el tornillo de ajuste giratorio a 45° de la superficie de montaje (vea la Figura 2).

3. Gire el panel solar hacia el montaje de pared. Tenga cuidado de no golpear la superficie de montaje.

4. Ajuste el ángulo del panel solar para que reciba la luz solar de manera directa, luego apriete el anillo de ajuste.

5. Utilice un destornillador Phillips y el tornillo del anillo de ajuste para asegurar el anillo de ajuste desde debajo del montaje de pared (vea la Figura 2).

Figura 2

1. Pase el cable de alimentación del panel solar a lo largo de la guía para cables en el brazo de montaje de pared (vea la Figura 3).
2. Levante la tapa del puerto de alimentación en la parte posterior de su cámara.
3. Utilice el cable de alimentación del panel solar para conectarlo al puerto de alimentación de la cámara (vea la Figura 3).

Gestión de cables opcional:

• Utilice el sujetacables de velcro ajustable para sujetar los cables y organizar cualquier desorden.
• asegure el cable de alimentación de 10 pies (3 m) del panel solar a la pared utilizando las guías para cables, los tornillos y los anclajes según sea necesario (vea la Figura 4).

Opción B: instalar el panel solar y la cámara juntos

ATENCIÓN: La cámara se puede instalar en el panel solar solo si la cámara está mirando hacia la residencia. Si la cámara se instala de espaldas a la residencia, el montaje de pared puede bloquear la señal inalámbrica. Recomendamos instalar el panel solar y la cámara por separado, vea las páginas 5-7.

1. El panel solar está diseñado para mantener la carga de la batería de la cámara. Asegúrese de cargar primero la batería con el cable micro USB.

2. Adhiera la plantilla de montaje de pared en la posición de montaje deseada.

3. Perfore en los orificios marcados de la plantilla de montaje de pared con la broca de 1/4 in (6 mm). Si la fija en mampostería, golpee suavemente los cuatro anclajes en los orificios.

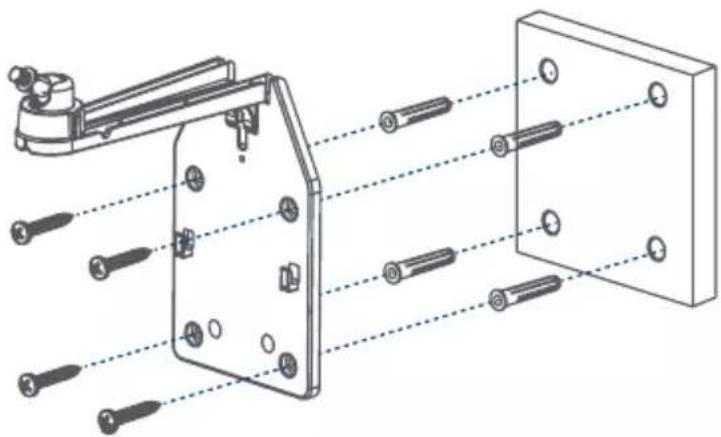

4. Asegure el montaje de pared con cuatro tornillos (vea la Figura 1).

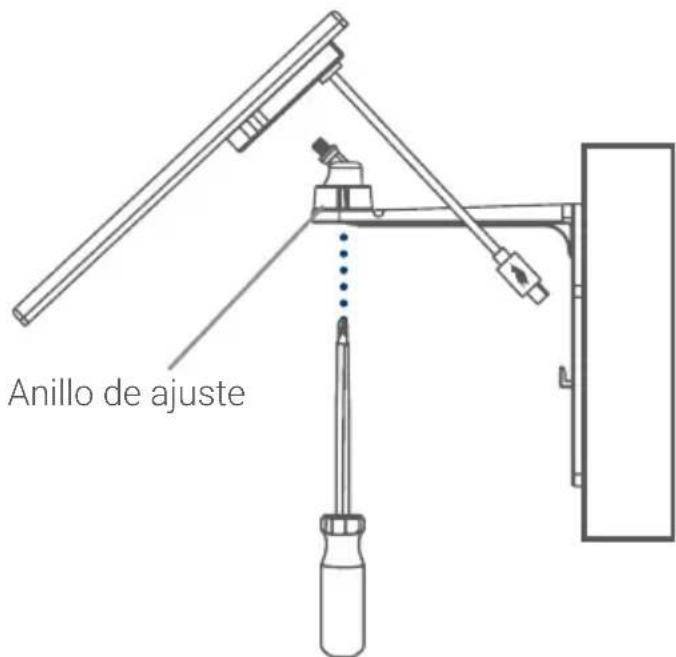

1. Afloje el anillo de ajuste del montaje de pared girándolo en sentido antihorario (vea la Figura 2).
2. Incline el tornillo de ajuste giratorio a 45° de la superficie de montaje (vea la Figura 2).
3. Gire el panel solar hacia el montaje de pared. Tenga cuidado de no golpear la superficie de montaje.
4. Ajuste el ángulo del panel solar para recibir la luz solar directa, luego apriete el anillo de ajuste.
5. Utilice un destornillador Phillips y el tornillo del anillo de ajuste para asegurar el anillo de ajuste desde debajo del montaje de pared (vea la Figura 2).

Figura 2

Opción B: instalar el panel solar y la cámara juntos

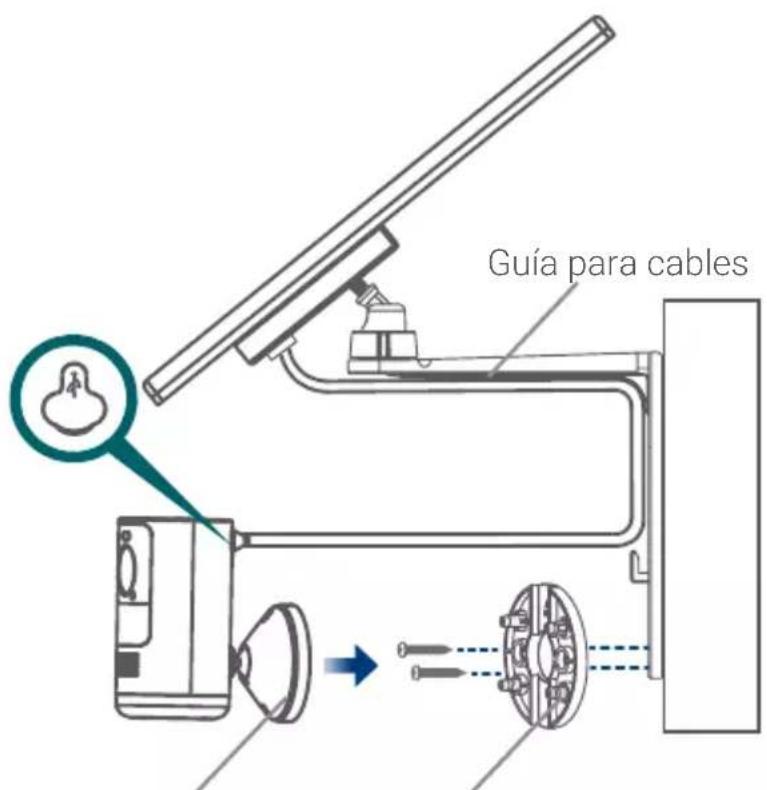

1. Utilice un destornillador Phillips y dos tornillos para fijar la placa de montaje de la cámara al montaje de pared (vea la Figura 3).

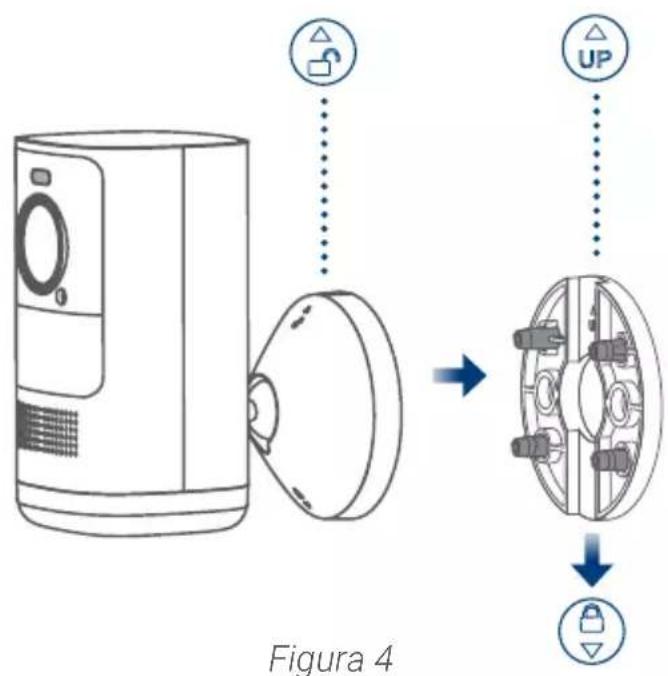

2. Alinee las cuatro pestañas del soporte de la cámara con las cuatro ranuras de la placa de montaje (vea la Figura 4).
3. Empuje hacia abajo para encajar la cámara.
4. Pase el cable de alimentación del panel solar a lo largo de la guía del cable en el brazo de montaje de pared (vea la Figura 3).

Soporte de la cámara Placa de montaje
Figura 3

1. Levante la tapa del puerto de alimentación en la parte posterior de la cámara.
2. Utilice el cable de alimentación del panel solar para conectarlo al puerto de alimentación de la cámara (vea la Figura 3).

Gestión de cables opcional:

Utilice el sujetacables de velcro ajustable para asegurar los cables y organizar cualquier desorden.

¿Necesita ayuda?

Visite help.lorex.com para obtener información y recursos actualizados:

• Registre su producto
• Descargue las guías de los productos
  • Vea videos instructivos
• Encuentre sugerencias para la resolución de problemas y preguntas frecuentes relacionadas

Consulte nuestros Términos de servicio completos y la Política de garantía limitada de hardware en lorex.com/warranty.

Este dispositivo cumple con la parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencia dañina, y (2) este dispositivo debe aceptar cualquier interferencia recibida, lo que incluye interferencias que puedan causar un funcionamiento no deseado.

Debido a que nuestros productos están sujetos a mejoras continuas, Lorex se reserva el derecho de modificar el diseño, las especificaciones y los precios de los productos sin previo aviso y sin contraer ninguna obligación. Excepto errores y omisiones. Todos los derechos reservados.
