Type de produit	Panneau solaire
Marque	Lorex
Modèle	ACSOL2B
Dimensions du panneau	178 x 156 x 25 mm (7 x 6.1 x 1 po)
Dimensions du support mural	137 x 115 x 73 mm (5.4 x 4.5 x 2.9 po)
Puissance nominale	1 W
Longueur du câble d'alimentation	3 m (10 pi)
Angle réglable	Oui, via bague de réglage
Indicateur lumineux	DEL rouge à l'arrière (témoin de charge)
Compatibilité	Caméras sans fil Lorex avec port d'alimentation
Contenu de l'emballage	Panneau solaire, support mural, modèle de support, 4 vis et ancrages, 2 vis de bague de réglage, foret de 6 mm, 3 guides de câble et vis, attache velcro
Entretien	Nettoyer avec un chiffon doux et de l'eau chaude
Installation	Deux options : séparée ou simultanée avec la caméra
Environnement d'utilisation	Extérieur, exposé à la lumière directe du soleil
Garantie	Voir politique sur lorex.com/warranty
Conformité	Partie 15 FCC
Outils nécessaires (non fournis)	Perceuse, tournevis Phillips

FOIRE AUX QUESTIONS - ACSOL2B Lorex

Comment installer le panneau solaire ACSOL2B ?

Deux options sont possibles : Option A (recommandée) : installer la caméra et le panneau séparément. Option B : installer la caméra directement sur le panneau. Suivez les étapes du guide de démarrage rapide fourni.

Comment nettoyer le panneau solaire ?

Nettoyez régulièrement la surface du panneau avec un chiffon doux et de l'eau chaude pour garantir une performance optimale.

Que signifie le voyant DEL rouge à l'arrière ?

La DEL rouge s'allume lorsque le panneau reçoit suffisamment de lumière solaire pour maintenir la charge de la batterie de la caméra.

Quelle est la puissance du panneau solaire ACSOL2B ?

La puissance nominale est de 1 Watt, conçue pour maintenir la charge de la batterie de la caméra.

Comment orienter le panneau pour une charge optimale ?

Orientez le panneau vers le soleil, idéalement vers l'équateur (sud dans l'hémisphère nord, nord dans l'hémisphère sud). Ajustez l'angle via la bague de réglage.

Peut-on installer la caméra directement sur le panneau solaire ?

Oui, c'est l'Option B. Attention : la caméra doit faire face à la résidence pour éviter que le support ne bloque le signal sans fil.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse et d'un tournevis Phillips. Un foret de 6 mm est fourni.

Que faire si le voyant rouge ne s'allume pas ?

Assurez-vous que le panneau est bien exposé à la lumière directe du soleil. Nettoyez la surface et vérifiez les connexions. Si le problème persiste, consultez l'assistance Lorex.

Comment gérer les câbles lors de l'installation ?

Utilisez les guides de câble fournis pour fixer le câble au mur, et l'attache velcro pour ranger les cordons.

Où trouver plus d'aide ou des ressources ?

Consultez help.lorex.com pour des guides, vidéos, FAQ et pour enregistrer votre produit. La garantie est disponible sur lorex.com/warranty.

MODE D'EMPLOI ACSOL2B Lorex

Série ACSOL2 Guide de démarrage rapide

lorex.com

Fr

Contenu de l'emballage

• Panneau solaire avec câble d'alimentation de 3 m (10 pi)
• Support mural
• Modèle de support mural
  • 4 vis et ancrages pour support mural
  • 2 vis de la bague de réglage
• Foret de 6 mm (1/4 po) pour ciment et bois
  • 3 guides de câble, vis et ancrages
• Attache de câble en velcro

Outils à fournir par l'utilisateur

- Une perceuse

- Tournevis Phillips

Dimensions

Support mural

Vue de face et vue latérale

Panneau solaire

Panneau avant et panneau latéral

Placez le panneau solaire

• Le panneau solaire produit de l'énergie uniquement lorsqu'il est exposé à la lumière du soleil. Vous devrez choisir un endroit où la lumière directe du soleil est abondante.
• Pour obtenir des performances optimales en matière de charge, orientez le panneau solaire vers le soleil. L'angle optimal varie tout au long de l'année, en fonction des saisons et de votre emplacement. Généralement, le panneau solaire doit être orienté vers l'équateur; dans l'hémisphère nord, le panneau solaire est orienté vers le sud et dans l'hémisphère sud, le panneau solaire est orienté vers le nord.
• Assurez-vous que le voyant DEL rouge situé à l'arrière du panneau solaire s'allume (voir figure 1). Si la DEL s'allume, cela signifie que le panneau solaire reçoit suffisamment de lumière pour maintenir la charge du bloc-piles de la caméra.

Figure 1 : Panneau arrière

Conseil : Nettoyez régulièrement le panneau solaire à l'aide d'un chiffon doux et d'eau chaude afin de garder la surface propre.

Sélectionnez votre méthode d'installation

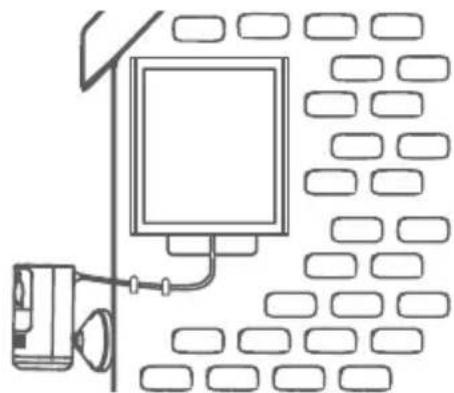

Option A (recommandée) : Installation du panneau solaire séparément

Installez votre caméra sans fil et votre panneau solaire séparément, voir pages 5 à 7.

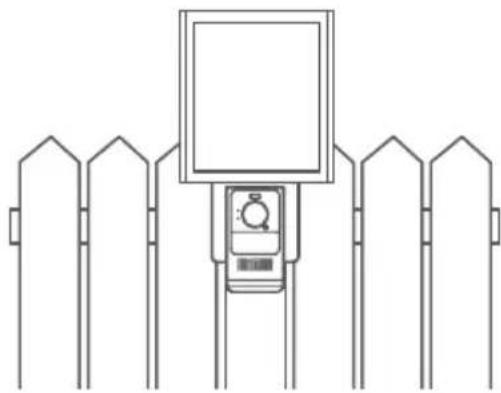

Option B : Installation simultanée du panneau solaire et de la caméra

Installez votre caméra sans fil directement sur le panneau solaire, voir pages 8 à 11.

ATTENTION : En ce qui concerne l'option B, la caméra et le panneau solaire doivent être installés de sorte à faire face à la résidence. Si la caméra est installée dos à la résidence, le support mural est susceptible de bloquer le signal sans fil.

Option A – Installation du panneau solaire séparément

1. Le panneau solaire est conçu pour maintenir la charge du bloc-piles de la caméra. Veillez à charger d'abord le bloc-piles à l'aide du câble micro USB.

2. Collez le modèle de support mural dans la position de montage souhaitée.

3. Percez les trous marqués dans le modèle de support mural à l'aide du foret de 6 mm (1/4 po). En cas de fixation sur une maçonnerie, insérez doucement les quatre ancrages dans les trous.

4. Fixez le support mural à l'aide de quatre vis (voir figure 1).

Option A – Installation du panneau solaire séparément

1. Desserrez la bague de réglage du support mural en la tournant dans le sens inverse des aiguilles d'une montre (voir figure 2).

2. Orientez la vis de réglage rotative à 45° de la surface de montage (voir figure 2).

3. Faites pivoter le panneau solaire sur le support mural. Veillez à ne pas percuter la surface de montage.

4. Réglez l'angle du panneau solaire de sorte à recevoir la lumière directe du soleil, puis serrez la bague de réglage.

5. Utilisez un tournevis Phillips ainsi que la vis de la bague de réglage pour fixer la bague de réglage par le dessous du support mural (voir figure 2).

Figure 2

1. Faites passer le câble d'alimentation du panneau solaire le long du guide de câble situé sur le bras du support mural (voir figure 3).
2. Retirez le couvercle du port d'alimentation qui se trouve à l'arrière de votre caméra.
3. Branchez le câble d'alimentation du panneau solaire au port d'alimentation de la caméra (voir figure 3).

Gestion des câbles en option :

• Utilisez l'attache de câble en velcro réglable pour fixer les cordons et mettre de l'ordre.
• Fixez le câble d'alimentation de 3 m (10 pi) du panneau solaire au mur à l'aide des guides de câble, des vis et des ancrages, selon les besoins (voir figure 4).

Option B – Installation simultanée du panneau solaire et de la caméra

ATTENTION : La caméra peut être installée uniquement sur le panneau solaire si la caméra fait face à la résidence. Si la caméra est installée dos à la résidence, le support mural est susceptible de bloquer le signal sans fil. Nous recommandons d'installer le panneau solaire et la caméra séparément, voir pages°5 à 7.

1. Le panneau solaire est conçu pour maintenir la charge du bloc-piles de la caméra. Veillez à charger d'abord le bloc-piles à l'aide du câble micro USB.

2. Collez le modèle de support mural dans la position de montage souhaitée.

3. Percez les trous marqués dans le modèle de support mural à l'aide du foret de 6 mm (1/4 po). En cas de fixation sur une maçonnerie, insérez doucement les quatre ancrages dans les trous.

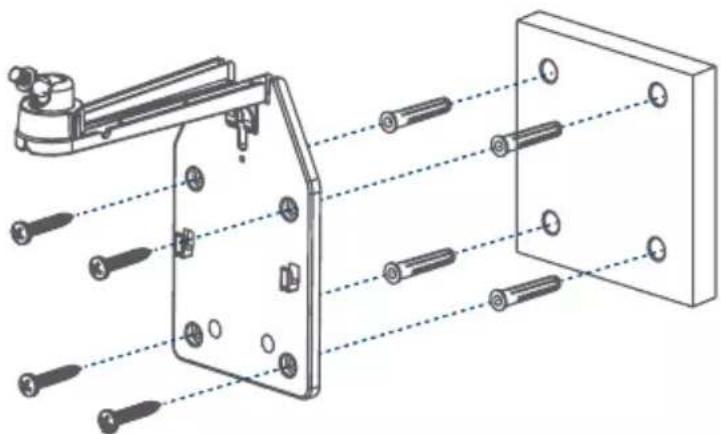

4. Fixez le support mural à l'aide de quatre vis (voir figure 1).

1. Desserrez la bague de réglage du support mural en la tournant dans le sens inverse des aiguilles d'une montre (voir figure 2).

2. Orientez la vis de réglage rotative à 45° de la surface de montage (voir figure 2).

3. Faites pivoter le panneau solaire sur le support mural. Veillez à ne pas percuter la surface de montage.

4. Réglez l'angle du panneau solaire de sorte à recevoir la lumière directe du soleil, puis serrez la bague de réglage.

5. Utilisez un tournevis Phillips ainsi que la vis de la bague de réglage pour fixer la bague de réglage par le dessous du support mural (voir figure 2).

Figure 2

Option B – Installation simultanée du panneau solaire et de la caméra

1. Utilisez un tournevis Phillips et deux vis pour fixer la plaque de montage de la caméra au support mural (voir figure 3).
2. Alignez les quatre languettes du support de la caméra en fonction des quatre fentes de la plaque de montage (voir figure 4).
3. Poussez vers le bas pour verrouiller la caméra.
4. Faites passer le câble d'alimentation du panneau solaire le long du guide de câble situé sur le bras du support mural (voir figure 3).

Figure 3

1. Retirez le couvercle du port d'alimentation qui se trouve à l'arrière de la caméra.
2. Branchez le câble d'alimentation du panneau solaire au port d'alimentation de la caméra (voir figure 3).

Gestion des câbles en option :

Utilisez l'attache de câble en velcro réglable pour fixer les cordons et mettre de l'ordre.

Besoin d'aide?

Consultez la page help.lorex.com pour obtenir des informations et des ressources à jour :

• Enregistrez votre produit
  • Téléchargez les guides de produits
• Regardez des vidéos pratiques
• Trouvez des conseils en matière de dépannage et des FAQ connexes

Veuillez consulter nos conditions d'utilisation dans leur intégralité ainsi que notre politique de garantie limitée du matériel sur lorex.com/warranty.

Cet appareil est conforme à la partie 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) Cet appareil doit accepter toute interférence reçue, incluant toute interférence pouvant causer un fonctionnement indésirable.

Nos produits étant sans cesse améliorés, Lorex se réserve le droit de modifier la conception du produit, ses caractéristiques et son prix sans préavis et sans aucune obligation. E&OE. Tous droits réservés.
