Tipo de producto	Bomba de agua
Marca	Fiap
Modelo	Aqua Active Power 30.000
Caudal máximo	30 000 L/h
Tensión de alimentación	230 V
Frecuencia	50 Hz
Potencia absorbida	400 W
Temperatura del agua	+4°C a +35°C
Índice de protección	IP68
Longitud del cable	10 m
Peso	5 kg
Dimensiones (L x P x H)	30 x 20 x 20 cm
Uso	Estanques, piscinas, filtros, cascadas, cursos de agua
Material de la carcasa	Plástico resistente
Mantenimiento	Limpiar el filtro y la turbina con agua corriente
Seguridad	Se requiere protección diferencial de 30 mA
Piezas de desgaste	Rotor y cojinete
Garantía	2 años
Certificaciones	CE, EN 60335, EN 55014

Preguntas frecuentes - Aqua Active Power 30.000 Fiap

¿Cómo instalar la bomba Aqua Active Power 30.000?

Coloque la bomba en posición horizontal sobre una superficie estable, debajo de la superficie del agua. Conéctela a un enchufe protegido por un disyuntor diferencial de 30 mA como máximo. Nunca la utilice sin la cesta de filtración.

¿Cuál es la temperatura del agua admisible?

La bomba puede usarse con una temperatura del agua de +4°C a +35°C.

¿Cómo limpiar el filtro de la bomba?

Desconecte la bomba, retire la carcasa del filtro y límpiela con agua corriente y un cepillo suave. Luego vuelva a montar en orden inverso.

¿Qué hacer si la bomba no funciona?

Verifique el enchufe y la alimentación eléctrica. Si la turbina está bloqueada, limpie. Si el problema persiste, contacte a un electricista.

¿Cómo desbloquear el rotor?

Desconecte la bomba, desenrosque la carcasa de la bomba, retire el rotor, límpielo y vuelva a montar. Si el rotor está dañado, reemplácelo. Nunca abra la carcasa del motor.

¿Se puede usar la bomba en invierno?

No, en caso de heladas, retire la bomba, límpiela y guárdela sumergida en un lugar protegido de las heladas. El enchufe nunca debe estar bajo el agua.

¿Qué tipo de agua puedo bombear?

Esta bomba está diseñada únicamente para bombear agua normal de estanque o piscina. No usar con líquidos distintos al agua.

¿Cómo reducir el ruido de la bomba?

Asegúrese de que la bomba esté bien fijada sobre una superficie estable y horizontal. Verifique que no haya obstrucciones en la turbina o el filtro.

¿Cuál es la garantía de la bomba?

La bomba tiene una garantía de 2 años. Las piezas de desgaste como el rotor y el cojinete no están cubiertas.

¿Puedo usar un cable de extensión?

Sí, pero solo un cable con contacto de puesta a tierra y adecuado para uso en exteriores. Asegúrese de que la conexión permanezca seca.

MANUAL DE USUARIO Aqua Active Power 30.000 Fiap

Indicaciones sobre este manual de instrucciones de uso

Antes de utilizar por primera vez el equipo lea las instrucciones de uso y familiarícese con el mismo. Tenga necesariamente en cuenta las indicaciones de seguridad para garantizar un uso correcto y seguro del equipo.

Uso conforme a lo prescrito

La serie de construcción FIAP Aqua Active Power, denominada a continuación "equipo", sólo se puede utilizar como bomba de agua de estangque normal para filtros, cascadas e instalaciones de riachuelo y se tiene que emplear a una temperatura del agua entre 4°C a +35°C y una tensión de servicio de 230 voltos.

El equipo se puede utilizar en piscinas cumpliendo las prescripciones de instalación nacionales.

Uso no conforme a lo prescrito

En caso de un uso no conforme a lo prescrito y un tratamiento inadecuado puede poner en peligro el equipo las personas. En caso de un uso no conforme a lo prescrito expira nuestra garantía así como el permiso de servicio general.

Declaración del fabricante CE

Declaramos la conformidad en el sentido de la directiva CE relacionada con la compatibilidad electromagnética (89/336/CEE) así como la directiva de baja tensión (73/23/CEE). Se emplearon las siguientes normas armonizadas:

EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Indicaciones de seguridad

Por razones de seguridad no deben usar este equipo ninos, jóvenes menores de 16 anos ni personas que no estén en condiciones de reconocer los peligros o que no se hayan familiarizado con estas instrucciones de servicio.

Guarde cuidadosamente estas instrucciones de uso. Entreque estas instrucciones de uso al nuevo propietario en caso de cambio de propietario. Todos los trabajos con este equipo sólo se deben ejecutar conforme a estas instrucciones.

En caso de contacto con agua y electricidad puede conllevar una conexión no conforme a lo prescrito o una manipulación inadecuada a graves peligros para el cuerpo y la vida. Utilice sólo el equipo cuando no haya ninguna persona en el agua. Antes de tocar el agua saque siempre primero la clavija de red de todos los equipos que se encuentran en el agua. Compare los datos eléctricos de la alimentación de corriente con los datos en la placa de datos técnicos del embalaje o equipo. Asegure que el equipo esté protegido con un dispositivo de protección para una corriente de defecto máxima de 30 mA. Conecte sólo el equipo a un tomacorriente instalado conforme a las normas vigentes.

Mantenga secos la clavija de red y todos los puntos de conexión. Coloque la línea de conexión protegida para que no se dane. Emplee sólo cables, instalaciones, adaptadores, líneas de extensión o de conexión con contacto de seguridad que estén autorizados para el uso exterior. No transporte ni tire el equipo por la línea de conexión. El equipo no se debe operar si está defectuoso el cable o la caja. FIAP Aqua Active: En caso que se dane la línea de conexión de red del equipo tiene que sustituir el fabricante o su personal de servicio al cliente la línea para evitar situaciones de peligro. Deseche el equipo en caso que se haya danado la línea. Las instalaciones eléctricas en los estanques de jardín deben satisfacer las prescripciones de montaje internacionales y nacionales. No abra nunca la caja del queipo o sus componentes a no ser que esto se autorice expresamente en las instrucciones de uso. No realice nunca modificaciones técnicas en el equipo. Emplee sólo piezas y accesorios de recambio originales. Encarque los trabajos de reparación sólo a empresas de servicio autorizadas. No

opere nunca el equipo sin circulación de agua. No transporte nunca otros líquidos a no ser el agua. En caso de preguntas y problemas dirijase para su propia seguridad a una persona especializada en eléctrica.

Conexión eléctrica

Conforme a las normas alemanas EVU y VDE sólo se debe ejecutar la conexión eléctrica por personal técnico autorizado. Para todas las instalaciones es válido la norma VDE 0100 parte 702. Tome todos los datos de potencia de la placa de datos técnicos. Todos los trabajos en el equipo sólo se deben ejecutar con el equipo desconectado de la corriente.

Puesta en marcha

Atención! No opere nunca el equipo sin cesto de filtro y sin circulación de agua.

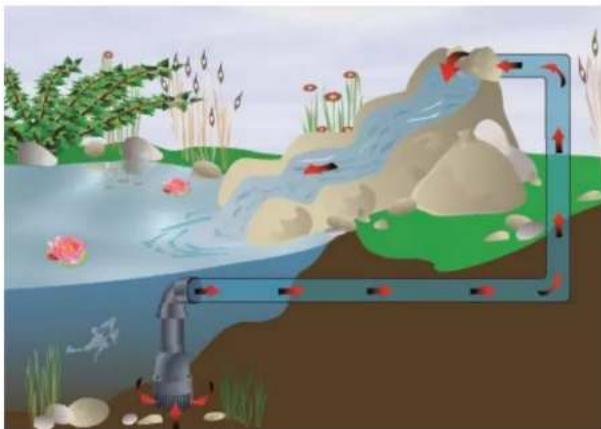

El equipo sólo se puede operar en la posición horizontal y emplazar sobre un fondo compacto para que siempre tenga buena estabilidad. La posición del equipo siempre tiene que estar debajo de la superficie del agua. Fijar la bomba en el fondo del estanque o en una cámara de filtración FIAP. No exceda en la altura de descarga, puede sobrecargar la bomba. El equipo se conecta automáticamente cuando se haya realizado la conexión eléctrica.

Montaje

Saque la clavija de enchufe de la red y asegure el equipo contra conexión accidental. El equipo sólo se puede operar en la posición horizontal y emplazar sobre un fondo compacto para que siempre tenga buena estabilidad. El equipo tiene que estar posicionado debajo de la superficie.

Limpieza y mantenimiento

Atención! Saque siempre la clavija de la red antes de realizar los trabajos de limpieza y de mantenimiento.

Importante! FIAP Aqua Active Power: No abra por ninguna razón Vd. Mismo la bomba! En caso que el rotor esté bloqueado por suciedad entregue el equipo a una persona especializada en eléctrica.

En caso que disminuya la potencia limpie la carcasa del filtro bajo agua corriente con un cepillo suave. Saqua la clavija de la red para limpiar la bomba. Desenclave ahora las grapas de retención y saque la bomba de la cubierta del filtro. Limpie la bomba bajo agua corriente con un cepillo suave. Quite las suciedades en la rueda de rodadura por las aberturas. No abra nunca la carcasa del motor. Peligro para la vida! Después de la limpieza monte el equipo en secuencia contraria. En caso que el rotor esté bloqueado por suciedad desmonte la bomba: Desenosque la carcasa de la bomba. Saque, limpie, compruebe y cambie si fuera necesario el rotor. Monte de nuevo el rotor en secuencia contraria al desmontaje.

Piezas de desgaste

La unidad de rodadura el cojinete trasero son piezas de desgaste y no entran en la prestación de garantía.

Almacenamiento/Conservación durante el invierno

Desinstale el equipo en caso de heladas. Limpie minuciosamente el equipo, compruebe si presenta danos y almacénelo bajo agua o a plena carga de agua y exento de heladas. No sumerja la clavija de enchufe!

Desecho

Deseche el equipo conforme a las prescripciones legales nacionales. Consulte su comerciante especializado.

Fallo	Causa
La bomba no funciona. El enchufe de potencia no está conectadoHélice bolqueada.		Enchufar a la red de potencia, chequear el fusible principal.Limpiar la hélice.
Potencia bombasinsuficiente	Filtro sucioHélice dañadaTubo obstruidoTubo rotoTubo demasiado largo	LimpliarCambiar héliceLimpiar o cambiar tuboChequear tubo o cambiarloReducir longitude tubo
La bomba se apaga de nuevo	Filtro sucio Limpiar
