Aqua Active Power 22.000 - Bomba de agua Fiap - Manual de uso y guía de instrucciones gratis

Marca	Fiap
Modelo	Aqua Active Power 22.000
Categoría	Bomba de agua
Tipo de producto	Bomba sumergible para estanque
Alimentación eléctrica	230 V / 50 Hz
Protección diferencial requerida	30 mA máximo
Temperatura del agua permitida	+4 °C a +35 °C
Uso conforme	Bombeo de agua de estanque para filtros, cascadas, cursos de agua
Posición de funcionamiento	Horizontal, bajo la superficie del agua
Puesta en servicio	Automática desde la conexión a la red
Mantenimiento del filtro	Limpiar la carcasa del filtro con agua corriente y un cepillo suave
Limpieza de la bomba	Desconectar, retirar la bomba, limpiar con agua corriente
Prohibido	Abrir la carcasa del motor (peligro de muerte)
Piezas de desgaste	Unidad de funcionamiento y cojinete (no cubiertos por la garantía)
Reparabilidad	Reparaciones únicamente por el servicio técnico autorizado
Almacenamiento invernal	Retirar en caso de helada, limpiar, conservar sumergido y protegido contra heladas
Reciclaje	De acuerdo con las regulaciones nacionales
Declaración CE	Directiva de compatibilidad electromagnética (89/336/CEE) y baja tensión (73/23/CEE)
Normas aplicadas	EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Preguntas frecuentes - Aqua Active Power 22.000 Fiap

¿Cuál es la temperatura máxima del agua para usar esta bomba?

La bomba se puede usar para una temperatura del agua de +4°C a +35°C.

¿Puedo usar la bomba sin la cesta de filtración?

No, nunca se debe usar el aparato sin la cesta de filtración ni sin flujo de agua, so pena de daños.

¿Qué hacer si la bomba no funciona?

Verifique el enchufe y la instalación eléctrica, luego limpie la turbina si está bloqueada. Si el rotor está bloqueado, contacte a un electricista.

¿Cómo limpiar la bomba?

Desconecte siempre antes. Retire la bomba de la carcasa filtrante, luego límpiela con agua corriente y un cepillo suave. Nunca abra la carcasa del motor.

¿Qué protección eléctrica es necesaria?

La instalación debe contar con una protección diferencial de 30 mA como máximo. Use un enchufe instalado según la normativa.

¿Puedo usar un cable de extensión?

Sí, pero solo cables de extensión y conexión con contacto de puesta a tierra, destinados para uso en exteriores.

¿Cómo almacenar la bomba para el invierno?

Retírela en caso de helada, límpiela cuidadosamente, verifique que no esté dañada, luego consérvela sumergida y protegida contra heladas. El enchufe nunca debe estar bajo el agua.

¿Qué hacer en caso de disminución de la potencia de la bomba?

Limpie el filtro. Si la turbina está dañada, reemplácela. Verifique también que la manguera no sea demasiado larga, esté perforada u obstruida.

¿Se puede usar la bomba en una piscina?

Sí, está diseñada para usarse en estanques y piscinas, cumpliendo con las normas nacionales de construcción.

¿Puedo reparar la bomba yo mismo?

No, las reparaciones deben ser realizadas únicamente por el servicio técnico autorizado. Está prohibido abrir la carcasa del motor (peligro de muerte).

MANUAL DE USUARIO Aqua Active Power 22.000 Fiap

Indicaciones sobre este manual de instrucciones de uso

Antes de utilizar por primera vez el equipo, lea las instrucciones de uso y familiarícese con el mismo. Tenga necesariamente en cuenta las indicaciones de seguridad para garantizar un uso correcto y seguro del equipo.

Uso conforme a lo prescrito

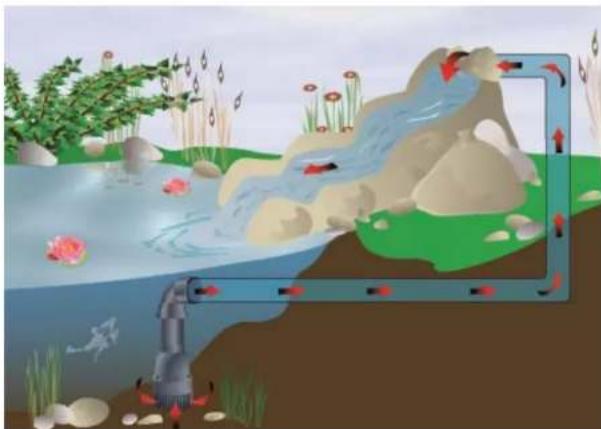

La serie de construcción FIAP Aqua Active Power, denominada a continuación "equipo", sólo se puede utilizar como bomba de agua de estanque normal para filtros, cascadas e instalaciones de riachuelo y se tiene que emplear a una temperatura del agua entre 4°C y +35°C y una tensión de servicio de 230 voltios.

El equipo se puede utilizar en piscinas cumpliendo las prescripciones de instalación nacionales.

Uso no conforme a lo prescrito

En caso de un uso no conforme a lo prescrito y un tratamiento inadecuado, puede poner en peligro el equipo y a las personas. En caso de un uso no conforme a lo prescrito, expira nuestra garantía así como el permiso de servicio general.

Declaración del fabricante CE

Declaramos la conformidad en el sentido de la directiva CE relacionada con la compatibilidad electromagnética (89/336/CEE) así como la directiva de baja tensión (73/23/CEE). Se emplearon las siguientes normas armonizadas:

EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Indicaciones de seguridad

Por razones de seguridad, no deben usar este equipo niños, jóvenes menores de 16 años ni personas que no estén en condiciones de reconocer los peligros o que no se hayan familiarizado con estas instrucciones de servicio.

Guarde cuidadosamente estas instrucciones de uso. Entregue estas instrucciones de uso al nuevo propietario en caso de cambio de propietario. Todos los trabajos con este equipo sólo se deben ejecutar conforme a estas instrucciones.

En caso de contacto con agua y electricidad, una conexión no conforme a lo prescrito o una manipulación inadecuada puede conllevar graves peligros para el cuerpo y la vida. Utilice sólo el equipo cuando no haya ninguna persona en el agua. Antes de tocar el agua, saque siempre primero la clavija de red de todos los equipos que se encuentran en el agua. Compare los datos eléctricos de la alimentación de corriente con los datos en la placa de datos técnicos del embalaje o equipo. Asegure que el equipo esté protegido con un dispositivo de protección para una corriente de defecto máxima de 30 mA. Conecte sólo el equipo a un tomacorriente instalado conforme a las normas vigentes.

Mantenga secos la clavija de red y todos los puntos de conexión. Coloque la línea de conexión protegida para que no se dañe. Emplee sólo cables, instalaciones, adaptadores, líneas de extensión o de conexión con contacto de seguridad que estén autorizados para el uso exterior. No transporte ni tire el equipo por la línea de conexión. El equipo no se debe operar si está defectuoso el cable o la caja. FIAP Aqua Active: En caso que se dañe la línea de conexión de red del equipo tiene que sustituir el fabricante o su personal de servicio al cliente la línea para evitar situaciones de peligro. Deseche el equipo en caso que se haya dañado la línea. Las instalaciones eléctricas en los estanques de jardín deben satisfacer las prescripciones de montaje internacionales y nacionales. No abra nunca la caja del equipo o sus componentes a no ser que esto se autorice expresamente en las instrucciones de uso. No realice nunca modificaciones técnicas en el equipo. Emplee sólo piezas y accesorios de recambio originales. Encarque los trabajos de reparación sólo a empresas de servicio autorizadas. No

opere nunca el equipo sin circulación de agua. No transporte nunca otros líquidos a no ser el agua. En caso de preguntas y problemas diríjase para su propia seguridad a una persona especializada en eléctrica.

Conexión eléctrica

Conforme a las normas alemanas EVU y VDE sólo se debe ejecutar la conexión eléctrica por personal técnico autorizado. Para todas las instalaciones es válido la norma VDE 0100 parte 702. Tome todos los datos de potencia de la placa de datos técnicos. Todos los trabajos en el equipo sólo se deben ejecutar con el equipo desconectado de la corriente.

Puesta en marcha

¡Atención! No opere nunca el equipo sin cesto de filtro y sin circulación de agua.

El equipo sólo se puede operar en la posición horizontal y emplazar sobre un fondo compacto para que siempre tenga buena estabilidad. La posición del equipo siempre tiene que estar debajo de la superficie del agua. Fijar la bomba en el fondo del estanque o en una cámara de filtración FIAP. No exceda en la altura de descarga, puede sobrecargar la bomba. El equipo se conecta automáticamente cuando se haya realizado la conexión eléctrica.

Montaje

Saque la clavija de enchufe de la red y asegure el equipo contra conexión accidental. El equipo sólo se puede operar en la posición horizontal y emplazar sobre un fondo compacto para que siempre tenga buena estabilidad. El equipo tiene que estar posicionado debajo de la superficie.

Limpieza y mantenimiento

¡Atención! Saque siempre la clavija de la red antes de realizar los trabajos de limpieza y de mantenimiento.

¡Importante! FIAP Aqua Active Power: No abra por ninguna razón Vd. mismo la bomba. En caso que el rotor esté bloqueado por suciedad entregue el equipo a una persona especializada en eléctrica.

En caso de que disminuya la potencia, limpie la carcasa del filtro bajo agua corriente con un cepillo suave. Saque la clavija de la red para limpiar la bomba. Desenclave ahora las grapas de retención y saque la bomba de la cubierta del filtro. Limpie la bomba bajo agua corriente con un cepillo suave. Quite las suciedades en la rueda de rodadura por las aberturas. No abra nunca la carcasa del motor. ¡Peligro para la vida! Después de la limpieza, monte el equipo en secuencia contraria. En caso de que el rotor esté bloqueado por suciedad, desmonte la bomba: Desenrosque la carcasa de la bomba. Saque, limpie, compruebe y cambie si fuera necesario el rotor. Monte de nuevo el rotor en secuencia contraria al desmontaje.

Piezas de desgaste

La unidad de rodadura y el cojinete trasero son piezas de desgaste y no entran en la prestación de garantía.

Almacenamiento/Conservación durante el invierno

Desinstale el equipo en caso de heladas. Limpie minuciosamente el equipo, compruebe si presenta daños y almacénelo bajo agua o a plena carga de agua y exento de heladas. ¡No sumerja la clavija de enchufe!

Desecho

Deseche el equipo conforme a las prescripciones legales nacionales. Consulte a su comerciante especializado.

Fallo	Causa
La bomba no funciona. El enchufe de potencia no está conectadoHélice bolqueada.		Enchufar a la red de potencia, chequear el fusible principal.Limpiar la hélice.
Potencia bombasinsuficiente	Filtro sucioHélice dañadaTubo obstruidoTubo rotoTubo demasiado largo	LimpliarCambiar héliceLimpiar o cambiar tuboChequear tubo o cambiarloReducir longitude tubo
La bomba se apaga de nuevo	Filtro sucio Limpiar
