Aqua Active Power 55.000 - Bomba de agua Fiap - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de agua para estanque
Marca	Fiap
Modelo	Aqua Active Power 55.000
Uso conforme	Bombeo de agua normal de estanque, filtros, cascadas, arroyos
Temperatura del agua admisible	+4 °C a +35 °C
Tensión de alimentación	230 V ~
Protección eléctrica requerida	Interruptor diferencial de 30 mA máximo
Tipo de enchufe	Con contacto de tierra (para uso exterior)
Puesta en marcha	Automática al conectarse a la red
Posición de instalación	Horizontal, sobre superficie estable, sumergida bajo el agua
Funciones principales	Bombeo, filtración, circulación para cascadas y arroyos
Limpieza y mantenimiento	Desconectar antes de cualquier trabajo; limpiar la carcasa del filtro con agua corriente y un cepillo suave
Rotor bloqueado	Desmontar la bomba: desenroscar la carcasa, retirar el rotor, limpiar/verificar/reemplazar
Piezas de desgaste	Unidad de funcionamiento y cojinete (no cubiertos por la garantía)
Seguridad - Edad mínima	Prohibido para menores de 16 años y personas que no comprendan los riesgos
Seguridad - Uso	No usar nunca sin cesto de filtración ni sin flujo de agua; no bombear otros líquidos que no sean agua
Almacenamiento invernal	Retirar en caso de heladas, limpiar, revisar, conservar sumergido protegido de heladas
Reciclaje	De acuerdo con las regulaciones nacionales
Certificaciones	CE: directivas CEM 89/336/CEE y baja tensión 73/23/CEE
Número de páginas del manual	16

Preguntas frecuentes - Aqua Active Power 55.000 Fiap

¿Qué tipos de agua puedo bombear con esta bomba?

Esta bomba está diseñada únicamente para el bombeo de agua normal de estanque, para filtros, cascadas y arroyos. No bombee nunca otros líquidos que no sean agua.

¿Cuál es la temperatura máxima del agua permitida?

La temperatura del agua debe estar entre +4 °C y +35 °C. Más allá, el aparato podría dañarse.

¿Qué hacer si la bomba no arranca?

Verifique primero que el enchufe esté conectado y que haya corriente. Si la bomba aún no funciona, el rotor puede estar bloqueado. Desconecte el aparato, desmonte la bomba, limpie el rotor y vuelva a montar.

¿Cómo limpiar el filtro de la bomba?

Desconecte la bomba. Libere las grapas de retención, retire la bomba de la envoltura filtrante, luego limpie la carcasa del filtro con agua corriente y un cepillo suave. Vuelva a montar en orden inverso.

¿Puedo abrir la carcasa del motor yo mismo?

No, nunca abra la carcasa del motor. Esto presenta un peligro de muerte. En caso de problema, contacte a un electricista o al servicio posventa.

¿Cómo preparar la bomba para el invierno?

Retire la bomba del agua antes de las heladas. Límpiela cuidadosamente, verifique que no tenga daños, luego consérvela sumergida en un lugar protegido de heladas. El enchufe nunca debe estar bajo el agua.

¿Qué protección eléctrica es necesaria?

La instalación eléctrica debe estar equipada con un interruptor diferencial de 30 mA máximo. Utilice únicamente enchufes con contacto de tierra adecuados para exteriores.

La bomba se detiene sola, ¿qué hacer?

Esto generalmente indica un filtro obstruido. Limpie la carcasa del filtro como se indica en el manual. Si el problema persiste, verifique el rotor y las mangueras.

¿Cuáles son las piezas de desgaste de esta bomba?

La unidad de funcionamiento (rotor) y el cojinete son piezas de desgaste y no están cubiertas por la garantía. Pueden ser reemplazadas por un profesional.

¿Puedo usar un cable de extensión?

Sí, pero solo un cable de extensión con contacto de tierra, destinado para uso exterior, y de una sección adecuada a la potencia de la bomba.

MANUAL DE USUARIO Aqua Active Power 55.000 Fiap

Indicaciones sobre este manual de instrucciones de uso

Antes de utilizar por primera vez el equipo lea las instrucciones de uso y familiarícese con el mismo. Tenga necesariamente en cuenta las indicaciones de seguridad para garantizar un uso correcto y seguro del equipo.

Uso conforme a lo prescrito

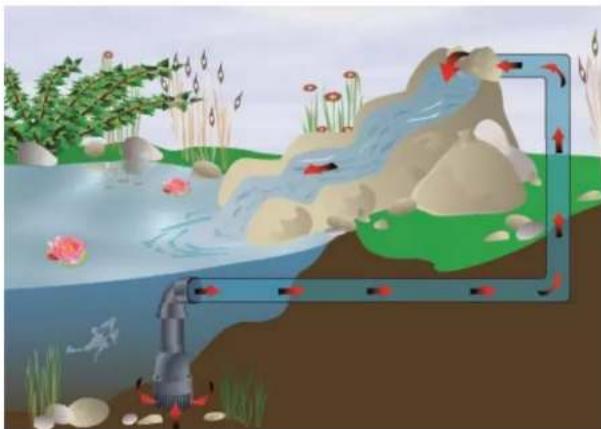

La serie de construcción FIAP Aqua Active Power, denominada a continuación "equipo", sólo se puede utilizar como bomba de agua de estangque normal para filtros, cascadas e instalaciones de riachuelo y se tiene que emplear a una temperatura del agua entre 4°C a +35°C y una tensión de servicio de 230 voltos.

El equipo se puede utilizar en piscinas cumpliendo las prescripciones de instalación nacionales.

Uso no conforme a lo prescrito

En caso de un uso no conforme a lo prescrito y un tratamiento inadecuado puede poner en peligro el equipo las personas. En caso de un uso no conforme a lo prescrito expira nuestra garantía así como el permiso de servicio general.

Declaración del fabricante CE

Declaramos la conformidad en el sentido de la directiva CE relacionada con la compatibilidad electromagnética (89/336/CEE) así como la directiva de baja tensión (73/23/CEE). Se emplearon las siguientes normas armonizadas:

EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Indicaciones de seguridad

Por razones de seguridad no deben usar este equipo ninos, jóvenes menores de 16 anos ni personas que no estén en condiciones de reconocer los peligros o que no se hayan familiarizado con estas instrucciones de servicio.

Guarde cuidadosamente estas instrucciones de uso. Entreque estas instrucciones de uso al nuevo propietario en caso de cambio de propietario. Todos los trabajos con este equipo sólo se deben ejecutar conforme a estas instrucciones.

En caso de contacto con agua y electricidad puede conllevar una conexión no conforme a lo prescrito o una manipulación inadecuada a graves peligros para el cuerpo y la vida. Utilice sólo el equipo cuando no haya ninguna persona en el agua. Antes de tocar el agua saque siempre primero la clavija de red de todos los equipos que se encuentran en el agua. Compare los datos eléctricos de la alimentación de corriente con los datos en la placa de datos técnicos del embalaje o equipo. Asegure que el equipo esté protegido con un dispositivo de protección para una corriente de defecto máxima de 30 mA. Conecte sólo el equipo a un tomacorriente instalado conforme a las normas vigentes.

Mantenga secos la clavija de red y todos los puntos de conexión. Coloque la línea de conexión protegida para que no se dane. Emplee sólo cables, instalaciones, adaptadores, líneas de extensión o de conexión con contacto de seguridad que estén autorizados para el uso exterior. No transporte ni tire el equipo por la línea de conexión. El equipo no se debe operar si está defectuoso el cable o la caja. FIAP Aqua Active: En caso que se dane la línea de conexión de red del equipo tiene que sustituir el fabricante o su personal de servicio al cliente la línea para evitar situaciones de peligro. Deseche el equipo en caso que se haya danado la línea. Las instalaciones eléctricas en los estanques de jardín deben satisfacer las prescripciones de montaje internacionales y nacionales. No abra nunca la caja del queipo o sus componentes a no ser que esto se autorice expresamente en las instrucciones de uso. No realice nunca modificaciones técnicas en el equipo. Emplee sólo piezas y accesorios de recambio originales. Encarque los trabajos de reparación sólo a empresas de servicio autorizadas. No

opere nunca el equipo sin circulación de agua. No transporte nunca otros líquidos a no ser el agua. En caso de preguntas y problemas dirijase para su propia seguridad a una persona especializada en eléctrica.

Conexión eléctrica

Conforme a las normas alemanas EVU y VDE sólo se debe ejecutar la conexión eléctrica por personal técnico autorizado. Para todas las instalaciones es válido la norma VDE 0100 parte 702. Tome todos los datos de potencia de la placa de datos técnicos. Todos los trabajos en el equipo sólo se deben ejecutar con el equipo desconectado de la corriente.

Puesta en marcha

Atención! No opere nunca el equipo sin cesto de filtro y sin circulación de agua.

El equipo sólo se puede operar en la posición horizontal y emplazar sobre un fondo compacto para que siempre tenga buena estabilidad. La posición del equipo siempre tiene que estar debajo de la superficie del agua. Fijar la bomba en el fondo del estanque o en una cámara de filtración FIAP. No exceda en la altura de descarga, puede sobrecargar la bomba. El equipo se conecta automáticamente cuando se haya realizado la conexión eléctrica.

Montaje

Saque la clavija de enchufe de la red y asegure el equipo contra conexión accidental. El equipo sólo se puede operar en la posición horizontal y emplazar sobre un fondo compacto para que siempre tenga buena estabilidad. El equipo tiene que estar posicionado debajo de la superficie.

Limpieza y mantenimiento

Atención! Saque siempre la clavija de la red antes de realizar los trabajos de limpieza y de mantenimiento.

Importante! FIAP Aqua Active Power: No abra por ninguna razón Vd. Mismo la bomba! En caso que el rotor esté bloqueado por suciedad entregue el equipo a una persona especializada en eléctrica.

En caso que disminuya la potencia limpie la carcasa del filtro bajo agua corriente con un cepillo suave. Saqua la clavija de la red para limpiar la bomba. Desenclave ahora las grapas de retención y saque la bomba de la cubierta del filtro. Limpie la bomba bajo agua corriente con un cepillo suave. Quite las suciedades en la rueda de rodadura por las aberturas. No abra nunca la carcasa del motor. Peligro para la vida! Después de la limpieza monte el equipo en secuencia contraria. En caso que el rotor esté bloqueado por suciedad desmonte la bomba: Desenosque la carcasa de la bomba. Saque, limpie, compruebe y cambie si fuera necesario el rotor. Monte de nuevo el rotor en secuencia contraria al desmontaje.

Piezas de desgaste

La unidad de rodadura el cojinete trasero son piezas de desgaste y no entran en la prestación de garantía.

Almacenamiento/Conservación durante el invierno

Desinstale el equipo en caso de heladas. Limpie minuciosamente el equipo, compruebe si presenta danos y almacénelo bajo agua o a plena carga de agua y exento de heladas. No sumerja la clavija de enchufe!

Desecho

Deseche el equipo conforme a las prescripciones legales nacionales. Consulte su comerciante especializado.

Fallo	Causa
La bomba no funciona. El enchufe de potencia no está conectadoHélice bolqueada.		Enchufar a la red de potencia,chequear el fusible principal.Limpiar la hélice.
Potencia bombasinsuficiente	Filtro sucioHélice dañadaTubo obstruidoTubo rotoTubo demasiado largo	LimpliarCambiar héliceLimpiar o cambiar tuboChequear tubo o cambiarloReducir longitude tubo
La bomba se apaga denuevo	Filtro sucio Limpiar
