BEDIENUNGSANLEITUNG Aqua Active Power 30.000 Fiap
Technische Änderungen vorbehalten. Für Druckfehler übernahmen wir keine Haftung WCCS-Reg Nr.: 0678152045

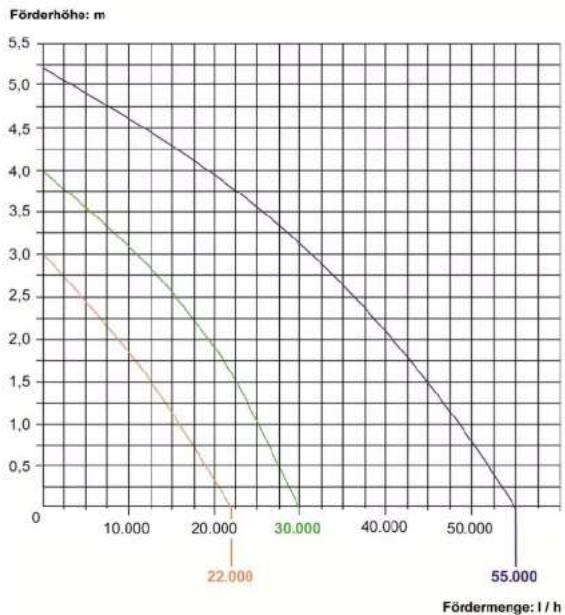

Pumpenkennlinien FIAP Aqua Active Power
line
| X-axis Label | Y-axis Value | |---|---| | 0 | 5.3 | | 10.000 | 4.8 | | 20.000 | 4.2 | | 30.000 | 3.6 | | 40.000 | 3.0 | | 50.000 | 2.4 | | 55.000 | 1.8 | Förderhöhe: m Fördermenge: 1 h| Art. Nr. | Bezeichnung | Förderleistung | H-max. | Stromart | ||
| Art. No. | Description | Capacity | Voltage | |||
| 2725 | FIAP | Aqua Active Power | 22.000 | 22.000 | 1 h | 3,0 m 230 V / 50 – 60 Hz |
| 2726 | FIAP | Aqua Active Power | 30.000 | 30.000 | 1 h | 4,0 m 230 V / 50 – 60 Hz |
| 2727 | FIAP | Aqua Active Power | 55.000 | 55.000 | 1 h | 5,2 m 230 V / 50 – 60 Hz |
| Art. Nr. | Bezeichnung Leistungs- | Aufnahme | Ausgang (mm) | Abmessungen | Gewicht |
| Art. No. | Description | Power | Outlet (mm) | Dimension | Weight |
| 2725 | FIAP Aqua Active Power 22.000 | 175 W | 75 / 110 mm | 225x200x700 mm | 4,9 kg |
| 2726 | FIAP Aqua Active Power 30.000 | 290 W | 110 mm | 225x200x700 mm | 4,9 kg |
| 2727 | FIAP Aqua Active Power 55.000 | 580 W | 110 mm | 225x200x700 mm | 4,9 kg |
Technische Änderungen vorbehalten. Für Druckfeher übernehmen wir keine Haftung: WCCC-Reg. Nr. CC78152045
H&P GmbH, Jaksh Ciewalt St. 16, 12/2010 Dissestenin
Hinweise zu dieser Gebrauchsanweisung
Vor der ersten Benutzung lesen Sie bitte die Gebrauchsanweisung und machen sich mit dem Gerät vertraut. Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bestimmungsgemäße Verwendung
FIAP Aqua Active Power, im weiteren Gerät genannt, ist ausschließlich zum Pumpen von normalem Teichwasser für Filter, Wasserfall und Bachlaufanlagen hergestellt worden und bei einer Wassertemperatur zwischen 4°C bis +35°C und einer Betriebsspannung von 230 Volt zu verwenden. Das Gerät ist geeignet für den Einsatz an Schwimm- und Badeteichen unter Einhaltung der nationalen Errichtervorschriften.
Nicht bestimmungsgemäße Verwendung
Es können bei nicht bestimmungsgemäßer Verwendung und unsachgemäßer Behandlung Gefahren von diesem Gerät für Personen entstehen. Bei nicht bestimmungsgemäßer Verwendung erlischt die Haftung unsererseits sowie die allgemeine Betriebserlaubnis.
CE-Herstellererklärung
Im Sinne der EG-Richtlinie EMV-Richtlinie (89/336/EWG) sowie der Niederspannungsrichtlinie (73/23/EWG) erklären wir die Konformität. Folgende harmonisierte Nommen wurden angewandt: EN 60335-1, EN 60335-2-41, EN 55014-2, EN 61000-3-2, EN 61000-3-3
Sicherheitshinweise
Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die mögliche Gefahren nicht erkennen können oder die nicht mit dieser Gebrauchsanweisung vertraut sind, dieses Gerät nicht benutzen!
Bitte bewahren Sie diese Gebrauchsanweisung sorgfältig auf! Bei Besitzerwechsel geben Sie die Gebrauchsanweisung weiter. Alle Arbeiten mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.
Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer Handhabung zu ernsthafter Gefahr für Leib und Leben führen. Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten! Bevor Sie in das Wasser greifen, immer die Netzstecker aller im Wasser befindlichen Geräte ziehen. Vergleichen Sie die elektrischen Daten der Stromversorgung mit dem Typenschild auf der Verpackung bzw. auf dem Gerät. Stellen Sie sicher, dass das Gerät über eine Fehlerstromschutzeinrichtung mit einem Bemessungs-Fehlerstrom von maximal 30 mA gesichert ist. Betreiben Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose. Halten Sie den Netzstecker und alle Anschlussstellen trocken! Verlegen Sie die Anschlussleitung geschützt, so dass Beschädigungen ausgeschlossen sind. Verwenden Sie nur Kabel, Installationen. Adapter, Verlängerungs- oder Anschlussleitungen mit Schutzkontakt, die für den Außeneinsatz zugelassen sind. Tragen oder ziehen Sie das Gerät nicht an der Anschlussleitung! Bei defektem Kabel oder Gehäuse darf das Gerät nicht betrieben werden! FIAP Aqua Active: Wenn die Netzanschlussleitung des Gerätes beschädigt wird, muss die durch den Hersteller oder seinen Kundendienst ersetzt werden, um Gefährdungen zu vermoiden. Bei Beschädigung der Leitung ist das gerät zu entsorgen. Elektrische Installationen an Gartenteichen müssen den internationalen und nationalen Erichlerbestimmungen entsprechen. Öffnen Sie niemals das Gehäuse des Gerätes oder deren zugehörigen Teile, wenn nicht ausdrücklich in der Gebrauchsanweisung darauf hingewiesen wird. Niemals technische Änderungen am Gerät vornehmen. Nur Original-Ersatzteile und -Zubehör verwenden. Reparaturen nur von autorisierten Kundendienststellen durchführen lassen. Betreiben Sie das Gerät niemals ohne Wasserdurchfluss! Fördern Sie niemals andere Flüssigkeiten als Wasser! Bei Fragen und Problemen wenden Sie sich zu Ihrer eigenen Sicherheit an einen Elektrofachmann!
Elektrischer Anschluss
Der elektrische Anschluss darf gemäß der EVU und VDE nur durch einen autorisierten Fachmann durchgeführt werden. Für alle Installationen gilt die VDE 0100 Teil 702. Alle Leistungsdaten sind dem Typenschild zu entnehmen. Alle Arbeiten am Gerät nur im stromlosen Zustand ausführen!
Inbetriebnahme
Achtung! Das Gerät niemals ohne Filterkorb und ohne Wasserdurchfluss betreiben!
Das Gerät ist nur waagerecht zu betreiben und standsicher auf festem Untergund aufzustellen. Die Position des Gerätes muss unter der Wasseroberfläche sein. Die Pumpe sollte entweder auf den Gewässerboden oder in einer FIAP Filterkammer installiert werden. Die Förderhöhe darf nicht überschnitten werden sonst führt dies zur Überlastung der Pumpe. Das Gerät schaltet sich automatisch ein, wenn Sie die Stromverbindung hergestellt haben.
Montage
Ziehen Sie den Netzstecker und sichem Sie das Gerät gegen Wiedereinschalten. Das Gerät ist nur waagerecht zu betreiben und standsicher auf festem Untergrund aufzustellen. Das Gerät muss unter der Wasseroberfläche positioniert sein.
Reinigung und Wartung
Achtung! Vor Reinigungs- und Wartungsarbeiten immer den Netzstecker ziehen! Wichtig! FIAP Aqua Active Power: Öffnen Sie die Pumpe keinesfalls selbst! Falls der Rotor durch Verschmutzung blockiert ist, wenden Sie sich an einen Elektrofachmann!
Reinigen Sie bei nachlassender Leistung des Filtergehäuse unter fließendem Wasser mit einer weichen Bürste. Zum Reinigen der Pumpe Netzstecker ziehen. Rasten Sie die Hälteklammern aus und nehmen Sie die Pumpe aus der Filterschale. Reinigen Sie die Pumpe unter fließendem Wasser mit einer weichen Bürste. Entfernen Sie Verschmutzungen im Laufrad durch die Öffinnungen hindurch. Öffnen Sie niemals das Molorgehäuse. Lebensgeahfet Montieren Sie das Gerät nach erfolgter Reinigung in umgekehrter Reihenfolge. Falls der Rotor durch Verschmutzung blockiert ist, bauen Sie die Pumpe auseinander. Pumpengehäuse abdriehen Rotor herausziehen, reinigen, überprüfen und ggf. ersetzen. In umgekehrter Reihenfolge wieder montieren.
Verschleißteile
Die Laufeinheit und das Lager sind Verschleißteile und unterliegen nicht der Gewährleistung.
Lagem/Überwintern
Bei Frost muss das Gerät deinstalliert werden. Führen Sie eine gründliche Reinigung durch, prüfen Sie das Gerät auf Beschädigung und bewahren es getaucht oder befüllt und frostfrei auf. Der Stecker darf nicht überflutet werden!
Entsorgung
Das Gerät ist gemäß den nationalen gesetzlichen Bestimmungen zu entsorgen. Fragen Sie Ihren Fachhändler.
Technische Änderungen vorbehalten. Für Druckfehler übernahmen wir keine Haftung WCCS-Reg Nr.: 0678152045
Technische Änderungen vorbehalten. Für Druckfeher übernehmen wir keine Haftung. WCEE-Reg. Nr. CC78152045
H&P GmbH, Jaksh Ciewalt St. 16, 12/2010 Dissestenin
16: 08:25 de 3 o, Tex: 08:25 de 3 o, www.mcp.com
| Störung | Ursache | |
| Pumpe arbeitet nicht Stromverbindung unterbrochenStromausfallLaufrad blockiert | Stromverbindung wiederherstellenHaussicherung kontrollierenReinigen | |
| Pumpenleistung ungenügend Filter verschmutztLaufrad defektSchlauch verslopftSchlauch geknicktSchlauch zu lang | ReinigenLaufrad ersetzenReinigen, ersetzenPrüfen, ersetzenSchlauchlänge reduzieren | |
| Pumpe schaltet immer wieder ab Filter verslopft. Filter reinigen | ||
Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir kein Haftung WEEC-Reg. Nr.: 0678152045
Tel: 08620 9210 0; Fax: 08620 9210 30 www.iss.com
5
Technische Änderungen vorbehalten. Für Druckfeher übernehmen wir keine Haftung: WCCC-Reg. Nr. CC78152045
HAP GmbH, Jakohn Gewinn St. 16, 52/20 Düsseldorf Tel: 09329 92°10 0, Fax: 09329 92°10 30, www.fiep.com
6
Technische Änderungen vorbehalten. Für Druckfehler übernahmen wir keine Haftung WCCS-Reg Nr.: 0678152045
FAP LOTH, Jocca Deasan Str. 16 (2001) P#e##n##
Technische Änderungen vorbehalten. Für Druckfeicher übernehmen wir keine Haftung. WCEE-Reg. Nr. CC78152045
H&P GmbH, Jaksh Ciewalt St. 16, 12/2013 Umschenden Tel: 20828-0012-9 Fax: 20828-0012-20 www.fcerm
16: 09:25 de 3 o, Tex: 09:25 de 3 o, www.mcp.com
8
Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung WEEC-Reg Nr.: 0676152045
FAP LOTH, Jocca Deasan Str. 16 (2001) P#e##n##
151 0820 9213 0.14x 0820 9213 30. WWW.195.com
9
Technische Änderungen vorbehalten. Für Druckfeiner übernehmen wir keine Haftung. WCC-Reg. Nr. CC78152045
H&P GmbH, Jaksh Ciewalt St. 16, 12/2010 Dissestenin
- 09525 92 30, Fax: 09525 92 30, www.nep.com
10
Technische Änderungen vorbehalten. Für Druckfehler übernahmen wir keine Heftung WCCC-Reg Nr.: 0676152045
FAF GmbH, Jioen Daxard Str. 16 02383 Umsenallen
Tel: 08626 9213 0; Fax: 08626 9213 30; WWW.195.com
11
Technische Änderungen vorbehalten. Für Druckfeher übernehmen wir keine Haftung, WCCC-Reg. Nr. CC78152045
FMP GmbH, jakoh Gewald Str. 16, 92780 Ureerenden
Tel: 09529 92-310, Fax: 09529 92-3130, www.fcp.com
12
Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung WCCC-Reg Nr.: 0676152045
Tel: 08620 9210 0; Fax: 08620 9210 30. www.fsc.com
13
Technische Änderungen vorbehalten. Für Druckfeicher übernehmen wir keine Haftung. WCEE-Reg. Nr. CC78152045
HAP GmbH, Jakohn Gewald Ste. 16, DEDER Umservellen Tel: 09329 92°10 0; Fax: 09329 92°10 00; www.fesp.com
14
Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung WCCC-Reg Nr.: 0676152045
FAF GmbH, Jioen Daxard Str. 16 02383 Umsenallen
Tel: 08626 9213 0; Fax: 08626 9213 30; WWW.195.com
15
Technische Änderungen vorbehalten. Für Druckfeher übernehmen wir keine Haftung, WCCC-Reg. Nr. CC78152045
FMP GmbH, jakoh Gewald Str. 16, 92780 Ureerenden
Tel: 09529 92-310, Fax: 09529 92-3130, www.fcp.com
16
Ayu
Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung WCCC-Reg Nr: 0C7615204
EAF GmbH, Jalen Dassard Str. 16 02280 Umsensten
Tel 08620 9213 0; Fax 08620 9213 30 www.1sp.com
17
Technische Änderungen vorbehalten für Druckfehler übernehmen wir keine Haftung. WCC-Reg. Nr. CC78152045
FIMP GmbH, Jakoh Clewald S.p. 16, 02280 Umservellen
Tel: 09328 9210 0; Fax: 09328 9210 30; www.fsp.com
18
Technische Änderungen vorbehalten. Für Druckfehler übernahmen wir keine Haftung WCC-Reg Nr: 0676152045
FAP LITH, Meta Brain Str. 16 (2007) International
Tel: 08626 9213 0; Fax: 08626 9213 30; WWW.195.com
19
Technische Änderungen vorbehalten für Druckfeicher übernehmen wir keine Haftung. WCC-Reg. Nr. CC78152045
Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung WEEC-Reg Nr.: 0676152045
Tel: 08620 9210 0; Fax: 08620 9210 30 www.iss.com
21
Technische Änderungen vorbehalten. Für Druckfeher übernehmen wir keine Haftung. WCEE-Reg. Nr. CC78152045
HAP GmbH, Jakohn Gewinn St. 16, 52/20 Dr. Sertenden Tel: 09329 92°10 0, Fax: 09329 92°10 30, www.fsp.com
22
Technische Änderungen vorbehalten. Für Druckfehler übernahmen wir keine Haftung WCC-Reg Nr: 0076152045
EAP Limited, Inc. Draxton Srl. 18 (2007) International
Tel 08620 9213 0; Fax 08620 9213 30: www.1sp.com
23
Technische Änderungen vorbehalten. Für Druckfeicher übernehmen wir keine Haftung, WCC-Reg. Nr. CC78152045 24
H&P GmbH, Jakoh Gwahn 50° 16, 12/20 Drsberden
Tel: 09329 9210 0, Fax: 09329 9210 30, www.fsp.com
24
Technische Änderungen vorbehalten. Für Druckfehler übernahmen wir keine Haftung WCC-Reg. Nr.: 0076152045
FAP LITH, Meta Brain Str. 16 (2007) International
Tel: 08626 9213 0; Fax: 08626 9213 30; WWW.190.com
25
Technische Änderungen vorbehalten für Druckfeicher übernehmen wir keine Haftung. WED-Reg. Nr. CC78152045
Technische Änderungen vorbehalten. Für Druckfehler übernahmen wir keine Haftung WEE-Reg Nr: 007615204
FAP LITH, Meta Brain Str. 16 (2007) International
Tel: 08626 9213 0; Fax: 08626 9213 30; WWW.195.com
27
Technische Änderungen vorbehalten für Druckfehler übernehmen wir keine Haftung. WCC-Reg. Nr. CC78152045
Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung WCCC-Reg Nr.: 0676152045

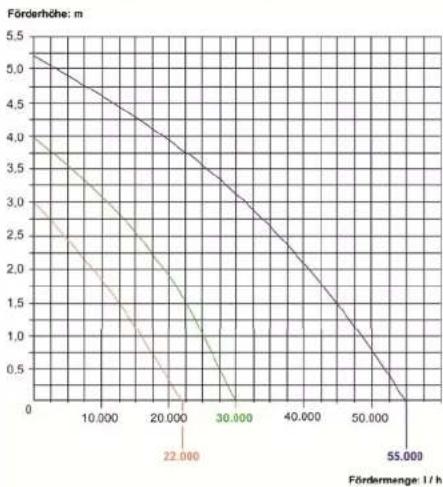

Pumpenkennlinien FIAP Aqua Active Power
