Tipo de producto	Motorsierra térmica
Marca	Greencut
Modelo	GS750X
Cilindrada	75 cm³
Potencia	4,8 cv
Alimentación	Motor 2 tiempos, mezcla gasolina/aceite 25:1
Capacidad depósito combustible	670 ml
Capacidad depósito aceite cadena	375 ml
Carburador	Tipo diafragma
Sistema de encendido	Encendido electrónico C.D.I
Bujía	BM6A, separación 0,6-0,7 mm
Velocidad de ralentí	3 000 r/min
Velocidad máxima	10 000 r/min
Lubricación cadena	Bomba automática con regulador
Dimensiones (L x An x Al)	630 x 290 x 280 mm
Peso	8,75 kg
Tipo de hoja	Hoja con piñón
Paso de cadena	3/8" (7 dientes)
Seguridad	Freno de cadena, protecciones, parada de emergencia
Mantenimiento	Limpiar filtro de aire, verificar bujía, tensar cadena regularmente
Garantía	3 años
Uso	No profesional

Preguntas frecuentes - GS750X Greencut

¿Qué tipo de combustible usar para la GS750X?

Utilice una mezcla de gasolina 95 sin plomo y aceite 2 tiempos en proporción 25:1 (4%). No use combustible almacenado más de 2 meses.

¿Cómo arrancar la motosierra?

Coloque la máquina en una superficie plana, active el interruptor ON/OFF, tire del starter, luego tire lentamente del cable de arranque hasta sentir resistencia, luego tire firmemente. Después de un breve arranque, empuje el starter y tire nuevamente.

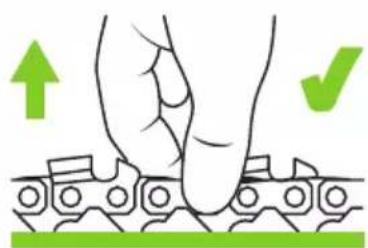

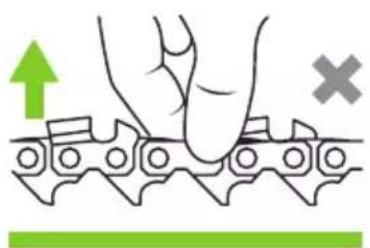

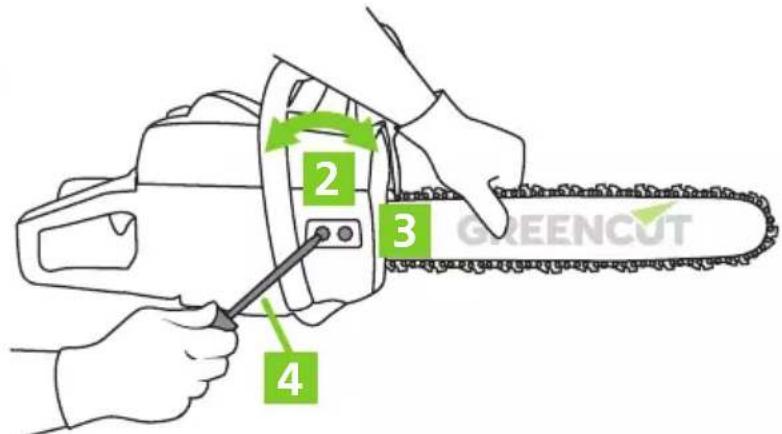

¿Cómo ajustar la tensión de la cadena?

Afloje los tornillos laterales, ajuste el tornillo de tensión hasta que la cadena toque la parte inferior de la barra, luego apriete los tornillos. Una cadena nueva debe retensarse después de 5 minutos de uso.

¿Qué hacer si el motor no arranca?

Verifique el combustible, la bujía (separación 0,6-0,7 mm), el interruptor en posición ON y el filtro de aire. Si el motor está ahogado, retire la bujía, purgue el exceso de combustible tirando del cable, limpie la bujía e intente de nuevo.

¿Cómo mantener la cadena?

Lubrique la cadena con aceite SAE 30 especial. Verifique regularmente la tensión y el afilado. Reemplace la cadena o la hoja si es necesario.

¿Qué precauciones de seguridad son esenciales?

Use siempre guantes, gafas, casco y protectores auditivos. Sujete la sierra con ambas manos, evite el rebote no cortando con la punta de la hoja, y nunca trabaje en altura sobre una escalera.

¿Cómo limpiar el filtro de aire?

Retire el filtro, límpielo con agua jabonosa o aire comprimido. Deje secar completamente antes de volver a colocarlo. Reemplácelo cada 3 meses o 30 horas de uso.

¿Cuál es el período de garantía?

La garantía es de 3 años para toda Europa, siempre que se presente el recibo original. No cubre el desgaste normal ni los daños por mal uso.

¿Cómo almacenar la máquina en invierno?

Vacíe el combustible, limpie la máquina, aplique una ligera capa de aceite en las partes metálicas, retire la bujía y vierta 3 ml de aceite en el cilindro, luego vuelva a colocar la bujía. Almacene en un lugar seco protegido de las heladas.

¿Dónde encontrar piezas de repuesto?

Contacte al Servicio Técnico Oficial Greencut. Use solo piezas originales para garantizar la seguridad y el rendimiento.

MANUAL DE USUARIO GS750X Greencut

Manual de instrucciones

FR

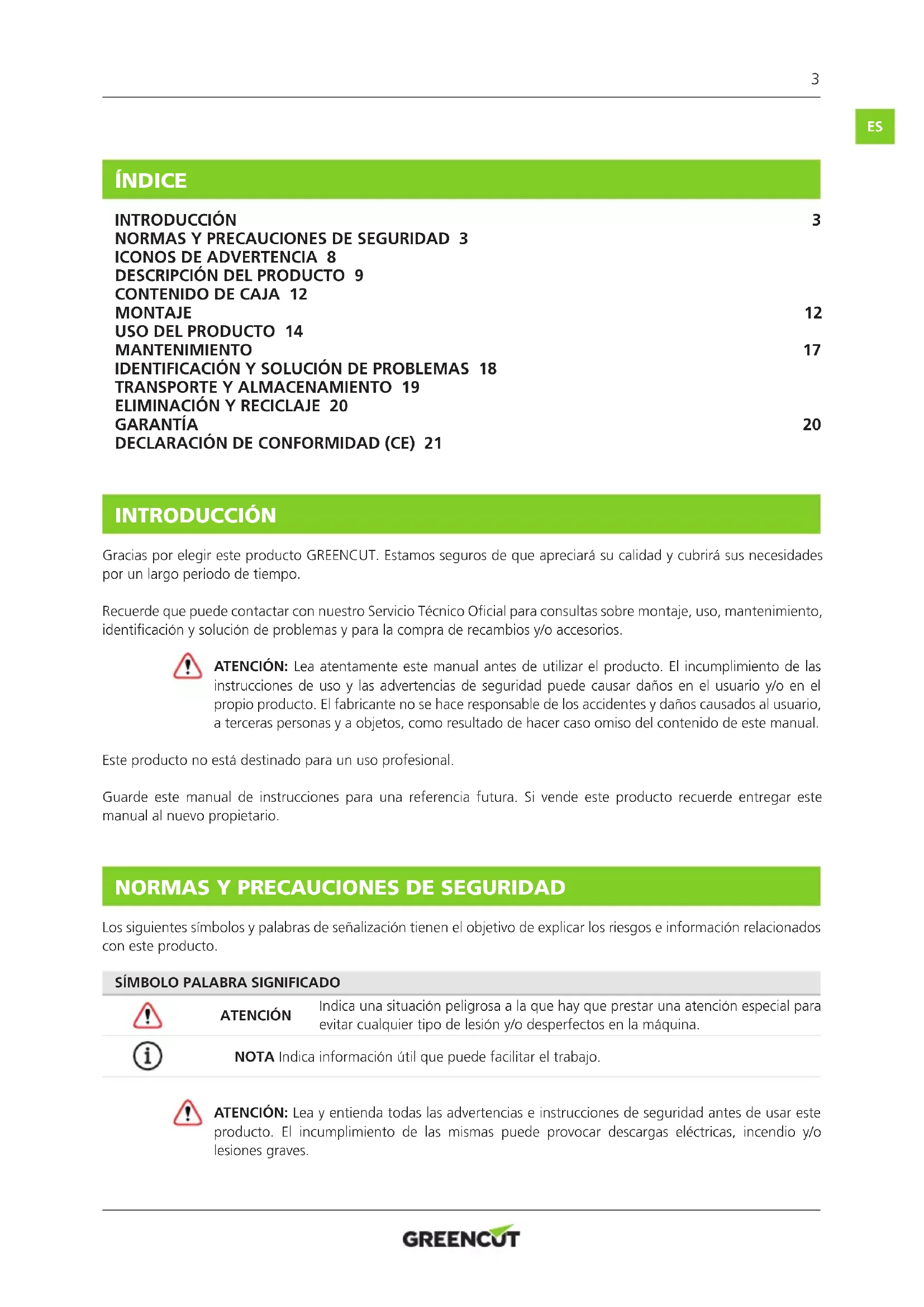

IDENTIFICACION Y SOLUCION DE PROBLEMAS 18

DECLARACION DE CONFORMIDAD (CE) 21

INTRODUCCION

Gracias por elegir este produit GREENCUT. Estamos seguros de que appreciará su calidad y cubrirá sus necessities por un长大o periodo de tiempo.

Recuerde que pueda contactar con nuestro Servicio Tecnico Oficial para consultas sobre montaje, uso, mantenimiento, identificacion y solución de problemas y para la compra de recambios y/o accesorios.

ATENCLON: Lea atentamente este manual antes de utilizear el producto. El incumplimiento de las instrucciones de uso y las advertencias de seguridad可以使cazar daños en el usuario y/o en el propio producto. El fabricante no se hace responsable de los accidentes y daños causados al usuario, authereras personas y a objetos, como resultado de hacer caso omiso del contenido de este manual.

Este producto no está destinado para un uso profesional.

Guarde este manual de instrucliones para una referencia futura. Si vende este producto recuerdeentarig Este manua al nuevo propietario.

NORMAS Y PRECAUCIONES DE SEGURIDAD

Los siguientesustralianos y palabras de senalizacion tienen el objetivo de explicar los riesgos e informacion relacionados con este producto.

SIMBOLO PALABRA SIGNIFICADO

ATENCLON

Indica una situacion peligrosa a la que hay que prestar una atencion especial para evaporarequalquier tipo de lesion y/o desperfectos en laquina.

NOTA Indica informacion可以使 que pueda facilitar el trabajo.

ATENCLON: Leayentiada todas las advertencias e instrucciones de seguridad antes de usar este producto. El incumplimiento de las malmas可以使 provocar descargas lectricas, incendio y/o lesiones graves.

Toda la informacion incluida en este manual es relevante para su propia segudad y la de su entorno. Siiene algo duda sobre la informacion incluida en este manual consulte a un profesonal o contacte con el Servicio Tecnico Oficial.

La?s oio sobre peligros y precauiones incluye las situaciones mas probales que se pueen originar.
durante el uso de esta maquina.Consulte toda la documentacion, embalaje y las etiquetas del producto antes deutilizarlo.

Si se encuesta con una situacion no descrita en este manual utilise el sentido comun para utiliser la maquina de la forma mas segura possible y, si vePEGRO no utilise la maquina.

USUARIOS

• Este produit ha sido disnado para ser Manipulado por sistemas mayores de edad que hayan leido y entendido estas instrucciones. No permita que meores de edad y personas que no entiendan estas instruccionesutilicen el producto.
• Antes de utiliser este producto familiarice con el本身就是. Asegürese de que conoce donde está todos los controlles, los dispositivos de seguridad y laforma en que se deben usar.
  Si usted es un usuario inexperto le recomendamos que practique realizando problemas sencillos y, si es possible, encomaia de una persona con experiencia.

SEGURIDAD PERSONAL

• No fuerce estaquina. Use estaquina, accesorios, utiles, etc. de acuerdo con estas instrucciones teniendo en cuenta las conditiones y el trabajo a deserollar. Usar estaquina para fines no previstos能把 hacer una situacion de peligro.
• Este alerta, vigile lo que está能做到 quando maneje estaquina.
• No use estaística cuando está cansado o bajo la influencia de drogas, alcohol o medicamentos.
• Evite la inhalacion de los gases de escape.Estaquina produce gases peligrosos como el monoxido de carbono que pueda causar mareos, desmayos o la muerte.
• Compruebe que todos los elementos de seguridad estan instalados y en buen estado. No utilise estaquina si algo ngo de sus componentes está danado.
• Mantenga sempre un apoyo apropiado de los pies y haga funciona laquina solamente cuando está sobre una superficie fija, está y nivelada. Las superficies deslizantes o inestables peuvent provocar una perdida de equilibrio o de control de laquina.
• Sujete sempre laquina por las empañadas con ambas manos.
• Cuando opere desde las alturas nunca trabajo sobre una escalera, en un árbol, o sobre un soporte inseguro y nunca opere con una sola mano.
• Mantenga todas las partes del cuero alejadas de los elementos de corte y piezas en movimiento cuando laquina está的功能ando. Antes de arrancar laquina, asegúrese de que el elemento de corte no está en contacto con ningún objeto. Un momento de descuido durante el等功能imiento puede provocar que su indumentaria o另一gua parte del cuero sea cortada por el elemento de corte.
  Sostenga siempre la motosierra con su mano derecha sobre la empuñadura trasera y su mano izquierda sobre la empuñadura delantera. Sostener la motosierra con las manos invertidasurrenta el riesgo de accidente y no deben hacerse nunca.
• Verifique el estado del árbol para evitar que ramas secas你能an caer golpeandole cuando usted corta. Cuando corte una rama que este bajo tension este alerta al risgo de returno elastico. Cuando la tension de las fibras de madera se libera, la rama, bajo un efecto de resorte能把 golpear al operario y/o proyeatar la motosierra fuera de control.
• Tenga una precaución extrema cuando corte malezas y arbustos jóvenes. Los materiales finos peuvent aplrisionar laceda de la sierra y ser proyectados hacia usted, o hacerle perdler el equilibrio bajo el efecto de la traccion.
  Si usted es un usuario inexperto le recomendamos que realice una practica minima cortando troncos sobre un caballete u horquilla de aserrado.
  No intente qutar el material cortado de la herramenta de corte cuando esta en movimiento. Este seguro de que laquina está apagada cuando realice labores de limpieza de restos de material.

No coja laquina nunca por la herramienta de corte. Las herramienta de corte tiene bordes aflados que peuvent herirle.
No toque ninguno de los componentes del motor cuando laquina está en marcha o solo afteras de haberla paradoupon a las altas temperatas que alcanzan.
- No haga funciona laquina bajo la lluvia o en conditiones de extrema humedad.
- Nouvestaquina en fonctionamento sin vigilancia.

ROPA DE TRABAJO

Vistase apropiadamente. No use ropa suelta o joyas que poder quedar atrapadas en las piezas moviles. Recomendamos el uso de:

• Proteccion ocular (gafas seguridad).
• Protección auditiva.
• Proteccion para la cabeza y la cara (casco y mascarilla).
• Proteccion para las manos (guantes resistentes y antideslizantes).
• Proteccion para las piernas (pantalones).
• Proteccion para los pies (calzado antideslizante).

VIBRACIONES

• Un nivel de vibraciones elevado y periodos largos de exposión son los factores que contribuyen a la enfermedad de los dedos blancos (Fenómeno de Raynaud). Con el fin de reducir el riesgo de la enfermedad de los dedos blancos esecessary queonga en cuenta estas recomendaciones:

• Usar sempre guantes.

• Preocuparse de tener siempre las manos calientes.
• Asegurarse que laceda está bien afilada.
• Hacer descansos frecentes.
• Sujetarfirmamente siempre laquina por las empunadasuras.

Si detecta algunos de los sintomas de la enfermedad de los dedos blancos consulte inmediamente a su medico.

SEGURIDAD EN EL ÁRÉA DE TRABAJO

• No utilise laquina a temperatas extremas.
• Mantenga laquina alejada de la humedad excessiva.
  No utilise esta maquina en atmosferas explosivas en presencia de liquidos inflamables, gases y polvo.
• Nunca arranque laquina en una habitacion o recinto cerrado. Los gases del escape y los vapeores del combustible contienen monóxido de carbono y sustancias químicas peligrosas.
• Mantenga el area de trabajo limpia y bien iluminada. Las areas desordenadas y oscuras peuvent provocar accidentes.
• Retire todos los objetivos de la zona de trabajo antes de arrancar estaquina. Los objetivos que se encuentren cerca del producto peuvent ser tocados y proyectados por laquina causando daños personales.
• Mantenga alejados a los niños, personas o animales cuando maneja estaquina.
• Cuando el trabajo sea realizado simultaneamente por dos o mas personas, siempre compruebe la ubicacion de los other s mantenga una distancia suficiente para garantizar la seguidad.
  Recuerde que el operador de laquina es responsable de los peligos y accidentes causados a另一边 personas o cosas. El fabricante no sera en ningun caso responsable de los daños provocados por un uso indebido o incorrecto de estaquina.

SEGURIDAD EN EL USO DE COMBUSTIBLES

• El combustible y el aceite son peligrosos. No los inhale ni ingiera. Si ingiere combustible y/o aceite acuda rápida, a su medico. Si entra en contacto con el combustible o con el aceite limpiese, con abundante agua y jabon inmediamente, si antes siente los ojos o la piel irritados consulte lo antes possible con un medico.

No reposte combustible en lugares cerrados o mal ventilados. Los vapeores del combustible y el aceite contienen sustancias quimicas peligrosas.
- El combustible y el aceite son sustancias químicas peligrosas y altoamente inflamables. No acerque llamas, chispas o fuentes de calor a laquina. No fume@mñtras transporte combustible, cuando rellene el deposito o cuando esté trabajo. En caso de incendio, apague el fuego con un extintor de polvo seco.
- Apage siempre el motor antes de repostar.
- Repueste combustibleiami en areas bien ventiladas y nunca con el motor en marcha, o caliente.
Si encuentra una fuga de combustible, no arranque ni haga funcionar el motor hasta que se haya reparado la fuga.
- Asegürese que el tapón del combustible queda correctamente cerrado.
- El combustible almacenado en el carburador durante largos periodos de tiempo pueda causar un arranque duro e incrementar las reparaciones y el mantenimiento de laquina.
- Almacene siempre el combustible en recipientes homologados. No utilise combustible almacenado por más de 20MHz, para más fácil el arranque y producirá un rendimiento insatisfactorio del motor.

SEGURIDAD EN EL MANTENIMIENTO, TRANSPORTE Y ALMACENAMIENTO

• No modifie los controlles del producto.
• Compruebe regulamente que no hay piezas rotas u otheras condtiones que poderan afectar al correcto funcionamento de laquina.
• Cambie inmediamente las piezas desgastadas o deterioradas únicamente con piezas de repuesto originales.
• Lleve a cabo un mantenimiento periodico de laquina. No intente ningún trabajo deostenimiento o reparación que no está descririto en este manual de instrucciones. Le recomendamos que elostenimiento y reparaciones no descritos en este manual Sean realizados por el Servicio Tecnico Oficial.
• Sigas las instrucciones referentes al engrase, tensado y accesorios de cambio de la capena. Una capena cuya tensión y engrase Sean incorrectos pueda romperse y augmentar el riesgo de retroceso.
• Al terminar el trabajo limpie siempre el polvo y la suciedad de laquina, especialmente el deposto de combustible, sus alrededores y el filtro de aire.
• Apague laquina y desconecte la bujía antes de efectuarrialquier ajuste,llenado de combustible,combio de
  accerios,mantenimiento,transporto oralmacenamento de estaquina.
• Mantenga las empuñaduras de estaquina secas y limpias.
  Si laquina comienza a vibrar de modo extraño apaguea y examinela para encontrar la causa. Si no detecta lareasonIleve suquina al Servicio Tecnico Oficial.
• Reduzca el régimen de giro del motor cuando vaya a apagarlo. Si el motor está provisto de una valvula de corte de combustible, usea cuando el motor haya parado.
• Para evaporar quemaduras o ríesgos de incendio,cede que el equipo se enfié por completeness antes de transporte o almacenarlo.
• Paravealacoeltransportedelprodutoaseguesede queelmotorestadetenido yque laquina estacorrectamenteasegurada paraevitarque se vuelque,derramecombustibleo se dae.
• Cuando transporte laquina sostenga la motosierra por la empunadura delantera con laquina apagada, laceda y espada cubiertas con la tapa y a distancia de las partes del cuerpo. Cuando almacene la motosierra, cubra siempre la espada con la tapa.
• El equipo no es resistente a la intemperie, y no debe almacenarse bajo la luz solar directa, a altas temperatas ambientales o en lugares humedes o mojados.
• Almacene el producto fuera del alcance de los niños.

REACCIONES IMPREVISTAS MIENTRAS SE OPERA CON LA MOTOSIERRA

• Mantenga siempre la atencion cuando efectua cortes con la motosierra y este atento a las posibles fuerzas de reacion imprevistas. Las fuerzas de reacion imprevistas que se producen en una motosierra son tres: el rebote, el tiron hacia delante y el retroceso.

REBOTE

• Si se toca某个对象 con laceda de corte en la zona de la punta de la espada,minteras esta está en marcha. Elcontacto de laceda en la punta de la espada可以使 provocar una fuerza de reacion imprevista que可以使 impulsar la punta de la espada hacer arriba generando un movimiento de rotacion que可以使 provocar que la espada de laceda comoque contra el usuario.Esta reacion可以使 producir la perdida de control de laquina y daños severos corporales.

TIRON HACIA DELANTE

• Cuando laadena se para bruscamente al engancharse en la zona de corte con un cuerpo extraño que está en la madera o porque no se corte de la眼看 adecuada. Laadena, al pararse, empuja fácil de parte la motosierra que, si esta no está correctamente sujeta contra la rama o arbol mediante la garra, produce un tirón inesperado que pueda hacer perdler el control y producir severos daños corporales.
• Para evaporar este "Tirón hacía delante" comenzar el corte a pleno gas y mantener siempre laquina a tope de revoluciones durante el corte y apoyar la garra de la motosierra contra la madera aURTAR.

RETROCESO

• El retroceso puede producirse si la espada toca un objeto o cuando la madera se cierra y hace que laceda quede trabajo en el corte. El contacto de la punta en algunos casos pueda causar una reacion en sentido inverso sumamente rapiida, moviendo la espada hacia arriba y hacia el usuario. Si lackena queda trabajo en una posicion del borde superior de la espada, esta peut ser empujada hacer el usuario. En cualesera de这些东西 they, el usuario sueceper de control de laquina y resultar gravamente herido.
• Cualquera de estas reaciones suece causarle una perdida de control de la sierra susceptible de acarrearle un accidente corporal grave.

• Estas fuerzas de reacion son el resultado de un mal uso de la herrmienta y/o de procedimientos o conditiones de funcionamento incorrectos y pueda evitarse tomando las precauiones apropiadas especificadas a continuacion:

• Sostengafirmamente la sierra con las dos manos y con los pulgares y los dedos encerrando las empunadas de la sierra y posicione su cuerpo y sus brazos para permitirle resistir las fuerzas inesperadas.

No extienda los brazos demasiado lejos y no corte por encima de la alta del hombre.

• Este sempre al tanto de quando está a punta de la espada de la cadena.

• Preste atencion para que la punta de la espada no toque ningun objeto.

• No corte ramas con la punta de la espada.

• Asegurar de que no existe ningún clavo o trozo de metal en la zona de corte y preste especial atencion a clavos o trozos de hierro que poderan encontrarse alrededor de la zona de corte. Tenga cuidado también al cortar maderas duras donde laceda se pueda enganchar y bloquear y por lo tanto, producir el rebote.

Comience a pleno gas y mantenga siempre laquina a tope de revoluciones durante el corte.

• Corte una sola rama o trozo de madera cada vez.

• Sea prudente cuando introduce laceda de la motosierra en un corte ya iniciado para continuar.

No realice cortes con la motosierra hasta que no este familiarizzato con la的技术e de corte.

No realice cortes en ramas o trozos de madera que能把an embarir de posicion durante el corte.

• Mantenga lacedena en Buen estado.

• Trabajo solamente si laceda está bien afilada y correctamente tensada.

• No se ponga nunca en el plano de corte de la motosierra.

• Utilice solamente las espadas y las cadenas de recambio asignificadas por el fabricante. Las espadas y cadenas de recambio Incorrectas peuvent provocar una rotura deadena y/o retroceso.

Seguir las instrucciones del fabricante relativas al afilado y mantenimiento de la cadena de sierra.

SERVICIO

Haga revisar periodically el producto por un的技术icorial y use solamente piezas de recambio originales.
Ante qualier duda pongase en contacto con el Servicio Tecnico Oficial.

ICONOS DE ADVERTENCIA

Los iconos en las etiquetas de advertencia que aparecen en estaquina y/o en el manual indican informacion必需aria para la utilizeson segura de estaquina.

Atencionpeligro!

No fume o acerque llamas al combustible o a laquina.

Lea atentamente estemanualantesdeponerlaquinaen marcha.

Compruebe que no existen fugas de combustible.

Use casco de seguridad.

Las personas que no estan debidamente protegidas deben estar a una distancia de seguidad.

Use proteccion ocular y auditiva.

Mantega a los niños alejados de laquina.

Use mascarailla para protegerse del polvo, evapor y otros gases toxicos.

Peligro de proyeccion de materiales. Tenga cuidado con los objetos que couldan ser tocados y proyectados por laquina.

Use guantes de seguridad antideslizantes.

No acerque las manos ni cualesquier或其他 parte del cuerpo a las partes moviles de laquina.

Use proteccion para las piernas y botas de seguridad antideslizantes con protecciones de acero.

Antes de realizar labores de
mantenimiento o reparacion en la
maquina apaguela y desconecte la bujia.

Superficie muy caliente! No toque por riesgo de quemaduras.

Nivel de potencia sonora garantizo XX Lwa, dB(A).

Pelicro, gases mortales! No use estaquina en lugares cerrados o mal ventilados.

Deshágase de su aparato de manera ecológica. No lo tire a los contenedores de basura domestica.

!Combustible inflatable! Riesgo de fuego o explosion.

Cumple con las directivas CE.

ES

DESCRIPCION DEL PRODUCTO

CONDICIONES DE USO

Corte unicamente madera. No utilise la motosierra paraOthers fines no previstos.No utilise la motosierra para cortar materiales plasticos,ladrillos o materiales de construccion distinctos de la madera.Cualquier除外o uso diferente al descririto anterionmente能把 provocar situaciones peligrosas y exime al fabricante de toda responsabilidad.

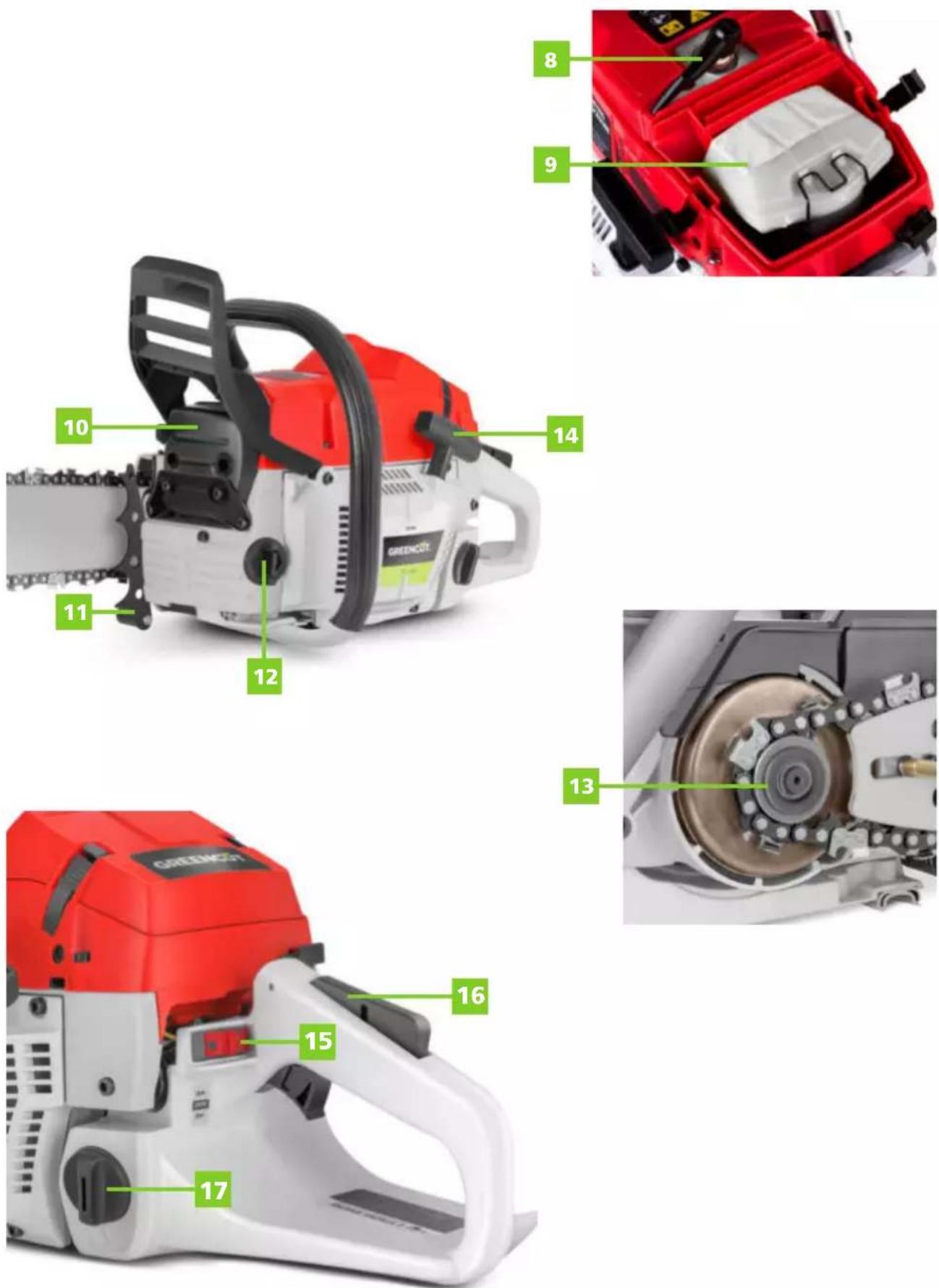

DESCRIPCION DETALLADA DEL PRODUCTO

1. Descompresor Motor
2. Empuñadura
3. Freno de lacedena
4. Accelerador
5. Tensor de laadena
6. Espada
7. Cadena
8. Pipa de bujía

9. Filtro de aire

10. Silenciador

11. Garra
12. Tapon deposito de aceite de la capena
13. Conjunto de embrague
14. Maneta de arranque
15. Interruption ON/OFF
16. Bloqueo del acelerador
17. Tapón deposito de carburante

NOTA: Los produits detallados en este manual peuvent variar en apariencia, inclusions, descripción y embalaje de los mostados oAquí descritos.

CHARACTERISTICAS TÉCNICAS

MOTOSIERRA

Modelo GS750X

UNIDAD DE POTENCIA

Cilindrada 75cc

Potencia 4,8cv

Combustible Mezcla: Gasolina 95 / Aceite para motor de 2 tiempos: 4 %

Capacidad de combustible 670ml

Capacidad de aceite 375ml

Tipo de aceite Aceite SAE 30 (especial para cadenas de motosierra)

Carburador Tipo diafragma

Bujia BM6A

Sistema de encendido Arranque electrico C.D.I

Sistema de alimentacion de aceite Bomba automatica con regulator

Rueda dentada 7T× 3 / 8^ (dentes x paso)

Dimensiones 630× 290× 280mm (Lar x An x Al)

Peso 8.75kg

CABEZAL CORTANTE

Tipode Espada Extremo con rueda dentada

Espada Dimensiones 24^ (610mm)

CADENA DE LA MOTOSIERRA

Tipo Standard 24" - 1000060R24

Paso 3/8" (9,53mm)

Calibre 0,058" (1,47mm)

Número de Dientes 84

Velocidad en relenti 3.000rpm

Revoluciones的最大化 11.000rpm

NOTA: GREENCUT se reserva el derecho de modifier las caracteristicas sociales sin previo aviso.

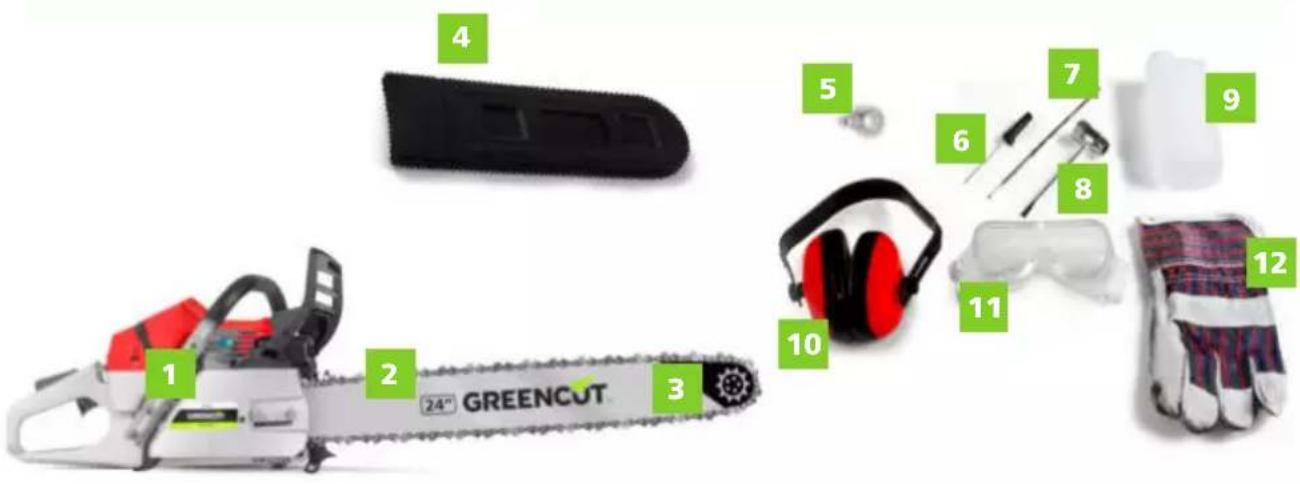

CONTENIDO DE CAJA

1. Unidad de potencia
2. Cadena
3. Espada
4. Protector de la barra
5. Engranaje bomba de engrase (recambio)

6. Destornillador de ajuste del carburador

7. Lima

8. Llave de bujia
9. Bote mezclador
10. Protector auditivo
11. Gafas

12. Guantes

13. Extraiga el producto y los accesos de la caja. Asegürese de que estén presentes todos los articículos.

14. Inspeccione el producto para asegurar de que no haya sufrido;ninguna rotura o daño durante el transporte.
    No desche el material de empaquetado hasta que haya inspeccionado cuidadosamente el producto y la haya.
    utilido satisfactoriamente.

ATENCLON: Si falta o está danada alguna pieza pongase en contacto con el Servicio Tecnico Oficial. No utilise este producto sin haber reemplazado la pieza. Usar este producto con partes danadas o faltantes pueda causar lesiones serias al operador.

MONTAJE

ATENCL: La motosierra puee verir con espaciadores de plastico sobre o alrededor de los pernos de la espada, el espaciador es solo para fines de envio y debe ser retirado antes de montar la espada. Despues de detirar la cubierta del freno, retire los espaciadores de plastico que enquiryre y bajo monte la espada como se describe. Si no se extraen los espaciadores ante de montar y usar la motosierra, podrian provocarse lesiones, se dañar a la unidad y se anulara la garantía.

Abra la caja e instale la espada guía y la motosierra en la unidad de potencia de lasumaiente manera:

1. Tire de la manilla del freno de cadena hacla parte posterior de la sierra (o tire de ella hacla parte trasera de la sierra si el freno de la cadena fue instalado en la sierra).
2. Afloje las tuercas y retire la unidad del Conjunto de la tapa del freno de la cadena.
3. Instale la garra (pieza dentada) en la unidad (solo en algunos modelos).

ES

1. Monte lacedena en la rueda dentada y,@mienesajsta la cedena alrededor de la espada guia, monte la espada en su alojamento.Las cadenas de corte son direccionales,aseguese de haber instalado la cedena de manera correct.
2. Ajuste la posicion del tensor de la capena para que entre en la ranura de la barra de la capena.
3. Monte la tapa del freno de lacedena en la unidad. Coloque las tuercas laterales solo apretandolas con los dedos, no las ajuste. La espada deben poderse mover hacer ariba y hacer abajo con los dedos.
4. Mientras sostenie la punta de la espada, ajuste la tension de laceda girando el tornillo del tensor hasta que las correas de sujection toquen la parte inferior del riel de espada. Algunos tornillos de tension de laceda se encuentran en la parte frontal de la unidad.

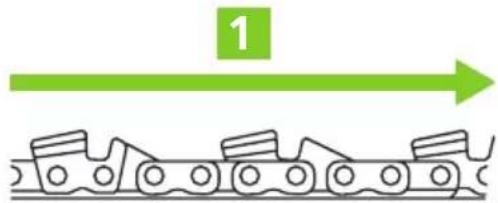

(1) Dirección del movimiento
(2) Afloje
(3) Apriete
(4) Tuerca de tension

1. Ahora能把 apretar firmamente las tuercas laterales con la punta de la espada sostenida.
2. Con una mano engulfada, revise laceda para una rotacion suave y una tension adecuada. Agarre la cedena a lo largo de la parte superior centro de la espada de la motosierra como se muestra en la Foto a continuacion y levante para comprobar la tension. Al soltarla, la cedena debe encajar de nuevo rapidamente en posicion.

1. Si laceda estademasiado suelta o demasiado apretada,afloje las tuercas ante deajustar el tensor de la.
   cadena.Si no afloja las tuercas se dañar el tensor y anulara su garantía.

ATENCLON: Una nuevo capena se estirará cuando se utilise por prima z. Compruebe la tension de la capena regulamente con una mano enguantada. Una capena floja puede descarrilarse y desgastarse, asi como también puede desgastar la espada. Si la capena se Tiene que tensar, asegures甚至 de que las tuercas esten aflojadas antes de ajustar el tensor de la capena.

AJUSTAR LA CADENA UTILIZANDO EL TENSOR DE LA CADENA

ATENCLON

• Utilice sempre guantes de seguidad cuando toque la parte afilada de la cadena.
• Desconnecte sempre el "cable de la bjulia" antes de tocar la parte afilada de la cadena.
• Debe comprar la tensión de una nuevoceda al cabo de 5minutos de haberla uso. Para unaceda vieja se debe comprar la tensión cada 15minutos de uso.
• Afloje sempre las tuercas laterales antes de ajustar el tensor de la cadena.

USO DEL PRODUCTO

ANTES DE USAR

• Utilice solo nuevo, limpio 95+ sin etanol, sin plomo con aceite de dos tiempos (25:1).
• No sobrellene el deposito de combustible.
• No use poso o combustible contaminado para mezclarlo con aceite de dos tiempos.
• No permitted que entre agua o sociedad en el depóstico.

• Apriete el tapón de llenado firmamente afterwards de agregar combustible.

• Limpie la superficie alrededor de la tapa del combustible para evacar contaminacion.

• Afloje lentamente la tapa del deposito de combustible. Colquela sobre una superficie limpia.
• Vierta el combustible cuidadosamente en el deposito. Evite derrames.
• Antes de volver aponer el tapón del combustible, limpie e inspeccione la junta.
• Ponga inmediamente el tapón del deposito de combustible y apriételo con la mano. Limpierialquier derrame de combustible.

ARRANQUE DEL MOTOR

ATENCLON

• El asa de arranque pueda hacer retroceso muy rápido antes de que pueda soltarla, lo que能把 tirar de su mano fuertamente hacer el motor y causarle una lesión.
  No permita que el asa de arranque salte hacía extras, hagalo lentamente a mano.
• Cuando ponga en marcha el motor, asegúrese de que la parte afilada está bien lejos de terceros, animales u objetivos ya que pueda rotar durante su puesta en marcha.
• La parte cortante se engranar y rotar cuando el motor seonga en marcha y se accelere.
• El arranque retráctil pueda ser dañado por el abuso.

• A medida que el motor se pone en marcha o se calienta, sera possible volver aponerlo en marcha, haga este varias vezes antes de comenzar su trabajo. Los motores peuvent usarFuncionar de manera irregular cuando estan frios o cuando se usan por primera vez.

• Quite souvent la cubierta de la espada antes deponer en marcha su motosierra.

• Si su motosierra está equipada con una valvula de descompresión, presióna ahora, elo可以更好 a encender el motor y a arrancar su motosierra (no se requires en la mayoría de los modelos a partir del 2014).
• Si su motosierraiene una bombilla decebador, presionela 10 vezes,esto ayud con la puesta en marcha y reduce el numero de tirones que se necesitan para empezar.
• Tire de la palanca del estrangulador completenessancia fuera.
• Para poder en marcha la motosierra, colóquela sobre una superficie plana. El accesorio de corte no debe estar en contacto con el suejo para evitar que se desafile cuando se pone en marcha y para no ponserse usted en una situacion de riesgo innecasaria.
• Para departing la motosierra en el suelo, colque su mano izquierda en el manillar y su mano derecha en la性和 de arranque. Empujé su punta derecha hacía la manija trasera para estabilizar la motosierra.
• Tire lentamente de la性和 de arranque con la mano derecha hasta sentir resistencia. Luego tire de la性和 de arranque un ciclo completo varias vezes hasta que el motor se enciende brevemente. Tirela hacía arriba, manteniendola lo más vertical posible, sin permitir que la性和 de la carcaja del ventilador.
• El motor se dispara solo brevemente y se apaga de nuevo inmediatamente. Empuje el estrangulador hasta el fondo (algunos modelos tienen un estrangulador de dos etapas y solo llegan a la mitad hasta que se dispara el gatillo para hacer funciona la sierra).

• Tire de nuevo la性和 de arranque hasta que el motor se vuelva a encender.

• Tan primo como el motor se haya encendido y esté en marcha, toque el gatillo de acceleración brevamente con su dedo indices. (La palanca del estrangulador volverá al ajuste de ralenti normal si está equipada con un estrangulador de dos etapas).

• Luego, levante lentamente la motosierra, teniendo cuidado de no tocar el gatillo del acelerador.
• Suelte el freno de la capena tirando de la manija del freno de la capena hacía ustad con la mano izquierda. Sostenga el manillar con la mano izquierda cuando hace este. Cuando oiga un sonido como un cli, significa que la capena se ha liberado y puedaactivarla espada.
• Antes de empezar, compruebe la lubricacion de la capena. Sostenga la sierra contra un fondo de color claro, como un tronco de arbol o un pedazo de papel en el suejo y abra el acelerador Completely. Si en este fondo aparece lubricante de capena peut empezar a trabajo.
• La sierra está ahora lista para su uso. Para practicas de trabajo seguras, consulte el manual.

INICIO RAPIDO

1. Llene el deposito de combustible.
2. Llene el aceite.
3. Encienda el botón ON/OFF (encendido/apagado).
4. Tire de la性和 de arranque hacía afluera.
5. La primera vez tendrá que tirar de la性和a que la gasolina haaya pasado a工程技术 del systema.
6. Una vez el motor se enciende, empuje la curda Completely hacer adentro hasta que se enciende el motor y está en marcha.

SI EL MOTOR FALLA AL ARRANCAR

Repita el procedimiento de arranque apropiado (motor caliente o frio). Si el motor no arranca desde de intentos,. freuentes, el motor可以选择 estar ahogado (demasiado combustible en el motor) Si sospecha que su motor esta ahogado vaya a la?sigaune section "Arrancar un motor ahogado".

ARRANCAR UN MOTOR AHOGADO

ATENCLON: Una instalacion incorrecta de la bujia可以使 occasionar daños graves al motor.

1. Tire del "tapón de la bujía" de la "bujía".
2. Usando una llave de la bucía, retire la "bujía" (gírela en sentido contrario a las agujas del reloj para retirarla).
3. Empujé la palanca del estrangulador hacía abajo.
4. Sostenga el gatillo de acceleración completeness (acceleración completa)
5. Tire del mango del arrancador rápidamente con su mano derecha para expulsar/eliminar el excesso de combustible de la lármara de combustión.
6. Limpie la "bujía" con un paño para limpiarrialquier exceso de combustible o posos de aceite.
7. Vuelva a instalar la "bujia" y apiretela firmamente, apiretela a mano más 1/3 de vuelta con la llave de la bujía.
8. Repita el procedimiento de arranque WARM ENGINE (motor caliente) indicado anteriormente.
9. Si el motor todavia no arranca, consulte la seccion de identificacion y solucion de problemas.

DETENCLON DEL MOTOR

ATENCL: La barra de corte continua girando durante un corto periodo de tiempo afteres de soltar el acelerador o de apagar el motor (effecto del volante).

Detenga el motor poniendo el interruptor en la posicion "OFF".

LLENADO DE COMBUSTIBLE

1. Limpie la superficie alrededor de la tapa del combustible para evacar contaminacion.
2. Afloje lentamente el tapón del deposito de combustible. Coloque el tapón sobre una superficie limpia.
3. Vierta el combustible cuidadosamente en el deposito. Evite derrames.
4. Antes de volver aponer el tapón del combustible, limpie e inspeccione la junta.
5. Vuelva aponer inmediamente el tapón del deposito de combustible y apiételo a mano. Limpierialquier derrame de combustible.

COMPROBAR Y AJUSTAR LA VELOCIDAD DE RALENTI

Arranque el motor y déjelo inactivo, durante unoos dos o tres Minutes, o haya que se caliente.

NOTA: Los tornillos de la mezcla se identifican con los simbolos L (baja velocidad), H (alta velocidad) y T (accelerador), simbolos que se ven en el lateral de la motosierra.

No toque los tornillos H y L.

1. Si la barra de corte gira rápidamente cuando el motor está inactivo, reduzca la velocidad del ralentí girando el控制器 del acelerador en el sentido contrario de las agujas del reloj si esnecessary.
2. Si el motor se cala,urrente la velocidad del ralentigando el tornillo del acelerador en el sentido de las agujas del reloj.

AJUSTE DEL CARBURADOR

ATENCLON: La barra de corte peut girar cuando el motor esta a una velocidad del ralenti.

NOTA

• El motor volverá a la velocidad de ralentí afterwards soltar el gatillo del acelerador.
• Puede que requiera un nivel moderado de conocimientos mecánicos para el mantenimiento de suquina, en caso de duda,pongase en contacto con el Servicio Tecnico Oficial.
• Por regla general, el ralenti del motor debe reducirse al minimo, de modo que la barra de corte no gire rapidamente y el motor este solo "en marcha".

GIRAR LOS TORNILLOS DEL RALENTI Y DE LA MEZCLA A LOS AJUSTES DE FABRICA

1. Gire el tornillo de ralent en el sentido de las agujas del reoj hasta que empiece a apretar (no lo apriete).
2. Gire el tornillo de ralenti en sentido contrario a las agujas del reloj 5 vueltas.
3. Gire el tornillo de mezcla en el sentido de las agujas del reloj hasta que empiece a estar apretado (no lo apriete).
4. Gire el tornillo de mezcla en el sentido contrario a las agujas del reloj. L 1,5 vueltas y H 1,25 vueltas.

NOTA: Para altas altitudes se recomienda utiliser bajo (3 vezes) y alto (1,5 vezes).

1. Ahora arranque el motor.
2. Asegürese de que el estrangulador está abajo y que el motor está caliente.
3. Tire del gatillo del accelerador por completeness (acceleración completa).
4. Con el motor funcionando a toda velocidad, gire el tornillo de mezcla en el sentido de las agujas del reloj,.
   hasta que el motor este funcionando a toda velocidad.

ATENCLON: Prevenga el dano del motor una vez que el motor este functiOnando a toda su velocidad, gire el contador de tornillos de mezcla en sentido de las agujas del reloj 1/4 de vuelta.

1. Para un buen ajuste de la velocidad de ralenti, Coloque una cabeza de corte y ajuste el tornillo del ralenti para minimizar el movimiento de la herramienta de corte cuando mantiene el motor lo suficientamente rápido para functionar sin problemas.

MANTENIMIENTO

Un良好 Maintenimiento alargará la vidautil de laquina. El uso prolongado o constante pueda querir un mantenimiento más intensivo para que laquina continuefuncionando adequadamente.

ATENCLON: Aseguese que el motor este complemente apagado antes de realizarrialquier mantenimiento o reparacion. Esto eliminara qualier risgo potencial.

MANTENIMIENTO	CADA USO	CADA MES O 12H USO	CADA 3 MESES O 30H USO	CADA 6 MESES O 60H USO	CADA 12 MESES O 100H USO
Comprobar si hay tuercas y/o tornillos sueltos	Verificar
Apretar todas las tuercas y tornillos			Completar Reemplazar
Filtro de aire Verificar Limpiar / reemplazar según seaCEEcsario
Filtro de combustible (si está equipado)			Verificar Reemplazar
Bujía Verificar Reemplazar
Limpiar el tanque de combustible			Completar Reemplazar
Linea de combustible Verificar Reemplazar según seaCEEcsario
Cadena Verificar Reemplazar según seaCEEcsario
Ajustar la velocidad de ralentí					Ajustar
Regular carburación Verificar
Limpiar la-camera de combustión			Verificar Reemplazar

ATENCIón

• Utilice sempre guantes quando工作的 alrededor del巧合 de la cucilla.
• Utilice solo recambios originales para estaquina.
• El funciona el motor sin un silenciador o con un silenciador danado instalado pueda augmentar el ruido del motor lo sufiente como para causar una perdida de audicion.

NOTA:Estaquina nunca debe funcionar con un parachispas o silenciador defectuoso o faltante. Asegürese de que el silenciador está bien asegurado y en buena conditiones. Un silenciador dañado es un peligro de incendio y pueda causar perdida de audición.

1. Retire con cuidado la sociedad acumulada o fragmentos del silenciador y del deposito de combustible. La acumulación de sociedad en these, pueda provocar un sobrecalentamento del motor, un incendio o un desgaste prematuro.

2. Compruebe si hay tornillos o componentes sueltos o faltantes.

3. Asegürese de que el accesorio de corte está limpio y sujétado firmamente.
4. Compruebe en toda laquina que no tengas fugas de combustible o grasa.
5. Asegürese de que las tuercas, pernos y tornillos (excepto los tornillos de ajuste del carburador) estén apretados.
6. Limpierialquier fragmento o sucidad de las cuchillas del cortador de setos.
7. Lubrique las cucillas antes deusatlas y.afteres de reabastecer.
8. Compruebe que las cucillas no esten danadas o que no haya un ajuste incorrecto.
9. Asegürese de que el accesorio del cortador estáfirmamente sujeto.
10. Mantenga la bujía y las conexiones de los cables bien apltadas y limpias.
11. Limpie toda la suciedad y los escombros del motor, compruebe que las aletas de refrigeracion y el filtro de aire no esten obstruidos y limpielos si esnecessary.

NOTA: Bajo conditiones de uso de laquina severas (altas temperatas, zonas polvorrientas,...) serequireirán intervalos de mantenimiento más reducidos.

IDENTIFICACION Y SOLUCION DE PROBLEMAS

La tabla incluye algunos de los problemas más comun, sus causas y remedios.

EL MOTOR NO ARRANCA

PROBLEMA CAUSA SOLUCION
¿El motor no arranca?	A. Arrancador retráctil defectuoso.	Lleve lamaids a un Servicio Técnico Oficial.
	B. Fluido en el carter.
	C. Daño interno.
¿No hay buenareshopresión?	A. Bujía sueña.	Apriete y vuelva a probar.
	B. Exceso de desgaste del cilindro, pistón, anillos.
¿El depósito no contiene combustible fresco o el grado correcto?	Combustible incorrecto, pasado, o contaminado, mezcla incorrecta.	Rellene el depósito con mezcla de combustible/aceite nuevo del grado correcto.
¿Hay chispa en la terminal del enchufe?	A. El interruptor de encendido está en la posición "OFF".
	B. Problemas de cortocircuitos/tierra.	Mueva el interruptor a la posición "ON" y reinicia.
	C. Launidad de encendido es defectuosa.
Compruebe la bucía.	A. Si el tapón está húmedo, pueda haber excesso de combustible en el cilindro.	1. La manivela del motor desenhufada, vuelva a instalar el enchufe y reinicia.
	B. El enchufe está sucio o abierto incorrectamente.	2. Limpie y vuelva a colocar el enchufe a 0.6mm-0.7mm y reinicia.
	C. El enchufe está dañado internamente o es del tamaño incorrecto.

NOTA: En caso de no poder resolver el problema póngase en contacto con el Servicio Tecnico Oficial.

BAJA POTENCIA

PROBLEMA CAUSA SOLUCION
¿Se sobrecalienta el motor?	El operador está sobre operando con laquina.	Corte a una velocidad más lenta.
	La mezcla del carburador es demasiado pobre.	Lleve laquina a un Servicio Técnico Oficial.
	El ventilador, la cubierta del ventilador, o el cilindro está sucios o dañados.	Limpie o reemplace según sea necesario.
El motor golpetea o hace ruidos	Está sobrecalentado.	Compruebe que el combustible sea del octanaje correcto, compruebe que no haya alcohol en el combustible.
	Combustible incorrecto.
	Posos de carbón en laámara de combustión.	Rellene laquina con el combustible correcto.
El motor no funciona正常使用 en todas las velocidades. Sale humano negro o combustible no carburado del tubo de escape.	Hay posos de carbón en el pistón o el silenciador.	Lleve laquina a un Servicio Técnico Oficial.
	El elemento del filtro de aire está atascado.	Limpie o reemplace el filtró de aire.
	La bujía está suelta o dañada.	Apriete o reemplace la bujía y reinicia laquina.
	Se escapa aire o la linea de combustible está atascada.	Repare o reemplace el filtró del combustible y/o la linea del combustible.
	Hay agua en el combustible.	Rellene el depósito con una mezcla de combustible/aceite correcto.
	El pistón se gripa.
	Carburador y/o diafragma defectuoso.	Lleve laquina a un Servicio Técnico autorizzato.
	La mezcla de combustible para un motor de dos tiempos es Incorrecta.

i NOTA: En caso de no poder resolver el problema póngase en contacto con el Servicio Técnico Oficial.

• Deje que el equipo se enfrie por completeo antes de transporte o almacenarlo.
• Evite un lugar expuesto a la luz del sol cuandoonga lamaids en un vehiculo. Si lamaids sedea en un vehiculo cerrado durante muchas horas, las altas temperatas bajo del vehiculoSEO que el combustible evaporare y causar una possible explosión.
• Para evaporar la perdida de combustible durante el transporte el producto deben estar asegurado en su posicion normal de funciona y con la tapa del combustible cerrada.
  Almacene el producto siempre en un lugar limpio, seguro, seco y con temperatas entre 0^ y 45^

• El equipo no es resistente a la intemperie, y no debe almacenarse bajo la luz solar directa, a altas temperatas o en lugares humedes.

• Nunca almacene el equipo en lugares donde haya materiales in amables, gases combustibles o liquidos combustibles, etc.

• Siempre almacene laquina con la proteccion del elemento de corte instalada.

• Para reducir el riesgo de incendio, mantenga laquina limpia eliminando los restos de material, aceite y grasa.

• Para largos periodos de almacenimiento, guarde laquina sin combustible. Los combustibles almacenados deben ser estabilizados con un estabilizador.

• Almacene laquina fuera del alcance de los niños.

• Almacenamento a partir de 30 días sin uso:

• Limpie las partes externas a fondo y aplique una ligera capa de aceite a todas las super cies metálicas.

• Quite la bujía y ponga uno 3ml de aceite en el cilindro a工程技术 del ori cio de la bujía. Tire lentamente del cable de arranque 2 o 3 vezes para que el aceite cubra uniformemente el interior del motor. Vuelva a instalar la bujía.
• Sople el polvo/residuos del elemento de ltro de aire utilizando aire comprimido si lo tiene.
• Guarde laquina en un lugar limpio, seco y donde no haya polvo.
• Asegüresi siempre de que la motosierraonga la cubierta apropiaea en la espada y el montaje de la cadena.

Los productos desgastados son potencialmente reciclables y no deben desecharse en la basura habitual. Ayudenos a proteger el medio ambiente y a preservar los recursos naturales.

Deshagase del aparato de manera ecologica. No lo tire con la basura domestica. Sus componentes de plastic y de metal se pueda Separar y reciclar. Lleave este aparato a un centro de recicrado homologado (punto verde).

La gasolina, aceites usados, mezclas de aceite/gasolina asi como los objetos manchados con gasolina (ej.: traps) no deben tirarse a la basura habitual, el desague, la tierra, los ríos, lago o el mar. Los objetos manchados con aceite deben desecharse de manière conforme a la reglamentación local: llévelos a un centro de reciclaje.

Los materiales realizados en el embalaje de laquina son reciclables: por favor, tirelos en el contenorado.

GARANTÍA

GREENCUT garantiza todos los productos por un periodo de 3 años (válido para Europa). La garantía está sujeta a la Fecha de comprar tenerly enIELDa la intencion de uso del producto.

como condidion sujeta a la garantia, se debe presentar el recibo original indicando la fecha de compray su descripcion asio la herramienta defectuosa.

La garantía no cubre el desgaste por uso normal, especially en cuchillas, elementos de性和 del aire, bujías y daños causados por un uso inapropiado, especially por el incumplimiento de las instrucciones de operación y mantenimiento.

En el caso de que se hayan realizado reparaciones o modificaciones por parte del consumidor u other que no sea con los recambios originales de GREENCUT, la garantia se anulará.

En caso de una reclamacion de garantia juste cada, estamos autorizados, segun nuestro criterio, a reparar o cambiar la herramienta defectuosa de manners gratuite. Otras reclamaciones que sobrepasn esta garantia, no seran validas.

ES

DECLARación DE CONFORMIDAD (CE)

Nosotros, PRAT INTERNATIONAL BRANDS S.L., propietaria de lamarca GREENCUT, con sede en Calle Migdia S/N. 43830 - Torredembarra, SPAIN, declares que la motosierra GREENCUT GS750X, a partir del numero de series del ano 2016 en adelante, son conforms con los requisimientos de las Directivas del Parlamento Europeo y del Consejo aplicables:

• Direcva 2006/42/CE del Parlamento Europeo y del Consejo, de 17 de mayo de 2006, relativ a las maquinas y por la que se modifica la Direcva 95/16/CE.
• Direcva 2004/108/CE del Parlamento Europeo y del Consejo de 15 de diciembre de 2004 relativa a la aproximacion de las legislaciones de los Estados miembros en materia de compatibilidad electromagnética.
• Directiva 2000/14/CE del Parlamento Europeo y del Consejo, de 8 de mayo de 2000, relativa a la aproximacion de las legislaciones de los Estados miembrs sobre emisiones sonoras en el entorno debidas a las maquinas de uso al aire libre.
• Direcva 2012/46/UE de la Comisión, de 6 de diciembre de 2012, por la que se modifica la Directiva 97/68/CE del Parlamento Europeo y del Consejo, relativa a la aproximación de las legislaciones de los Estados miembrlos sobre medidas contra la emisión de gases y particulas contaminantes procedentes de los motores de combustión interna que se instalen en las migunas moviles no de carretera.

Normas armonizadas:

EN ISO 11681-1:2011, EN ISO 11681-2:2011, EN 55012:2007+A1:2009, EN 61000-6-1:2007

El producto entrega coincide con el ejemplar que fue sometido al examen CE de tipo.

Valls, 23 de mayo de 2023

Mireia Calvet, CEO (Representante autorizo y responsable de la documentoaciontica).

GREENCUT

Beself

Brands

INDEX

INTRODUCTION 22

RÉGLES ET PRECAUTIONS DE SÉCURITÉ 22

ICONES D'AVERTISSEMENT 27

DESCRIPTION DU PRODUIT 28

CONTENU DE LA BOITE 31

ASSEMBLAGE 31

UTILISATION DU PRODUIT 33

ENTRETIEN 36

IDENTIFICATION ET RÉSOLUTION DE PROBLEMES 37

Catena Veri car Reemplazar según sea necesario

NOTIZ: Para altas altitudes se recomienda utiliser bajo (3 vezes) y alto (1,5 vezes)

ACHTUNG: Prevenga el dano del motor una vez que el motor este funciona a toda su velocidad, gire el contador de tornillos de mezcla en sentido de las agujas del reloj 1/4 de vuelta.
