MANUAL DE USUARIO RH8871 01 ROWENTA

CONSEJOS DE SEGURIDAD Por su seguridad, este aparato cumple las normas y reglamentaciones aplicables (Directivas de Baja Tensión, Compatibilidad Electromagnética, Medio Ambiente, etc.).

Este aparato no está diseñado para ser utilizado por personas

(incluidos los niños) cuyas capacidades físicas, sensoriales o ES mentales sean reducidas, o por personas con falta de experiencia o de conocimientos, salvo si están bajo la supervisión de una persona responsable de su seguridad o han recibido instrucciones relativas al uso del aparato. Se recomienda vigilar a los niños para asegurarse de que no juegan con el aparato. Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades psíquicas, sensoriales o mentales reducidas o desprovistas de experiencia o de conocimiento siempre que sean correctamente supervisados, o bien si se ha procedido a darles instrucciones relativas al uso del aparato con total seguridad y si los riesgos que implica dicha utilización han sido comprendidos adecuadamente. Los niños no han de jugar con el aparato. La limpieza y el mantenimiento por el usuario no los han de llevar a cabo niños, salvo que tengan 8 años como mínimo y estén supervisados. Guarde el aparato y su cordón fuera del alcance de niños menores de 8 años. 1 • Precauciones de uso Lea atentamente las instrucciones de uso y consérvelas. • La aspiradora es un aparato eléctrico: por lo cual debe utilizarse en condiciones normales de uso. Utilice y guarde el aparato situándolo fuera del alcance de los niños. No deje nunca el aparato en marcha sin supervisión. No coloque la boquilla o el extremo del tubo a la altura de los ojos o las orejas. • No aspire superficies mojadas ni líquidos de ningún tipo, así como tampoco sustancias calientes, ultrafinas (yeso, cemento, cenizas, etc.), ni grandes residuos cortantes (vidrio), productos nocivos (disolventes, decapantes, etc.), agresivos (ácidos, limpiadores, etc.), inflamables o explosivos (a base de gasolina o alcohol). • Nunca sumerja el aparato ni el cargador en agua o en cualquier otro líquido. Tampoco debe arrojar agua sobre el aparato o al cargador. • No guarde el aparato en exteriores y manténgalo lejos de las fuentes de humedad. • No coloque el aparato cerca de una fuente de calor (hornos, aparatos de calefacción o radiadores calientes). • No exponga las baterías a una temperatura ambiente superior a 40°C. • No desmonte la aspiradora estando en marcha. • Nunca haga funcionar la aspiradora sin el compartimento de polvo y el filtro de espuma de protección del motor. • No utilice el aparato: - si se ha caído y presenta deterioros visibles o anomalías de funcionamiento. - si el cargador o el cable del cargador están dañados. En este caso no debe abrir el aparato y debe enviarlo al Centro de Servicio Autorizado de Rowenta más próximo a su domicilio, ya que es preciso utilizar herramientas especiales para efectuar una reparación para evitar que se produzcan daños en el aparato. • Las reparaciones únicamente deben efectuarlas especialistas con piezas de recambio originales. • El hecho de que el usuario repare el aparato puede representar un peligro para sí mismo. • Sólo deben utilizarse accesorios con garantía original de Rowenta (filtros, baterías...). • La aspiración flexible que se sitúa a nivel del cabezal de aspiración debe ser verificada regularmente • y si está dañada no podrá usarse el aparato. • Este aparato sólo debe utilizarse para efectuar la limpieza en entornos domésticos. Rowenta declina cualquier responsabilidad en caso de uso inapropiado o no conforme con las instrucciones de empleo.

2 • Alimentación eléctrica

• Asegúrese de que la tensión de uso (voltaje) indicada en la placa de señalización del cargador de la aspiradora se corresponde con la de su instalación. • Para desenchufar el cargador, nunca tire del cable eléctrico. • Si el cable del cargador está dañado o si el cargador no funciona: sólo debe utilizar el modelo de cargador indicado por el fabricante y se recomienda que contacte con el Servicio al Consumidor de Rowenta o bien se dirija al Centro de Servicio Autorizado más próximo.

Las reparaciones únicamente deben efectuarlas especialistas con piezas de recambio originales. El hecho de que el usuario repare personalmente el aparato puede representar un peligro para sí mismo y suponer la anulación de la garantía.

1. Empuñadura ergonómica 2. Interruptor Marcha/Parada 2.a Posición de parada 3. Testigos de velocidad luminosos 3.a Posición “Min” 3.b Posición “Media” 3.c Posición “Turbo” 4. 4. Indicaciones luminosas del nivel de carga (mini, medio, máximo). 5. Mango 6. Cuerpo principal 7. Tornillo de bloqueo 8. Rejilla de salida de aire 9. Compartimento de polvo 9.a Receptáculo de polvo (0,5L) 9.b Separador de polvo 9.c Filtro de espuma de protección del motor 9.d Tapa

10. Tubo de conexión

11. Cabezal de aspiración Delta con electrocepillo integrado 11.a Electrocepillo 11.b LED 11.c Cierres 11.d Trampilla 12. Ruedas 13. Cargador ión litio - 14,4V, 18V y 25,2V: ref. RS-RH5275* 14. Baterías - 14.4V ión litio: ref. RS-RH5272* - 18V ión litio: ref. RS-RH5273* - 25.2V ión litio: ref. RS-RH5274* 15. Herramienta

ANTES DEL PRIMER USO

1 • Ensamblaje del aparato Desembale el aparato y quítele todas las etiquetas que incluya. Conserve la garantía y lea atentamente las instrucciones sobre el modo de empleo antes de utilizar el aparato por primera vez. • Retire el tornillo del mango y deje la tuerca en su alojamiento. • Fije el mango insertándolo con precaución en la parte superior del cuerpo principal (fig.1). • Inserte el tornillo de bloqueo (7) en el mango y proceda a ajustarlo con la ayuda de la herramienta que se entrega con el aparato (fig.2). • A continuación, fije el cabezal de aspiración (11) bloqueándolo sobre la parte inferior del cuerpo principal (fig.3). • Fije el recipiente sobre el cuerpo del dispositivo (fig 19). Observación: Para proceder a retirar el cabezal de aspiración Delta, pulse el botón de eyección situado en la parte posterior (fig. 4) y retire el cabezal de aspiración del cuerpo principal.

2 • Carga de la batería

IMPORTANTE: Utilice únicamente el cargador original que se entrega con el aparato. No proceda a cargar el aparato por debajo de 0°C y por encima de 40°C. Si se utiliza un cargador universal, la garantía queda anulada.

* En función del modelo

Antes de utilizar la aspiradora por primera vez, la batería debe cargarse por completo (durante aproximadamente 6 horas máx.).

Mientras se procede a efectuar la carga, el interruptor debe estar colocado en posición de Parada (2.a) • Coloque la aspiradora cerca de una toma eléctrica. • Conecte el cargador a la toma eléctrica y acóplelo en el lugar previsto situado en la parte posterior del mango (fig.5). • Los testigos luminosos del nivel de carga (4) ubicados en la parte frontal titilan en azul bajo la forma de un testigo LED múltiple.

ES Deje la aspiradora en carga.

Durante todo el tiempo de carga, los testigos de carga (4) se alternan. Cuando la carga del aparato ha finalizado, los testigos de carga se iluminan simultáneamente durante unos 10 segundos y se apagan. El tiempo de carga depende del estado de descarga de la batería. Durante toda la carga, se desactiva el resto de funciones de su aparato. Cuando la carga ha terminado, desconecte el cargador de la toma de corriente y luego el cable del aparato. Tras haber desenchufado el cargador, los testigos visuales de carga (4) indican el nivel de carga de la batería por unos 10 segundos y luego se apagan. El aspirador puede estar conectado al cargador de forma permanente sin riesgo alguno. El cargador se calentará ligeramente, pero se trata de un fenómeno completamente normal. Después de su uso, conviene volver a cargar la aspiradora para así tenerla siempre disponible con la batería totalmente cargada y disfrutar de su rendimiento a la hora de eliminar el polvo y de su autonomía de manera óptima. No obstante, resulta preferible desconectar el cargador del toma corriente en caso de una ausencia prolongada (vacaciones, etc.). En ese caso puede haber una reducción en la autonomía por la descarga automática.

3 • Puesta en marcha del aparato

Retire el cable del cargador de la aspiradora. Si el cargador queda conectado a la toma eléctrica y al aparato, la aspiradora no funcionará. Tome la aspiradora de la empuñadura y deslice el interruptor Encendido/Apagado hacia abajo, colocándola en una de las tres siguientes velocidades (fig. 6): • “Min”: para aspirar alfombras o moquetas gruesas o delicadas (3.a) y superficies frágiles. Observación: compruebe regularmente que las ruedas situadas detrás de la boquilla estén limpias. • “Media”: para lograr una mejor eliminación del polvo en toda clase de suelos en caso de que no haya demasiada suciedad (3.b). • “Turbo”: para lograr una mejor eliminación del polvo en toda clase de suelos en caso de que estén muy sucios (3.c).

* En función del modelo

Autonomía de la aspiradora* según la velocidad de uso (autonomía calculada a partir del momento en que el aparato tenga la máxima carga):

Funcionamiento del testigo de carga luminoso (4)

Los testigos visuales de carga (4) se iluminan cuando se pulsa el botón de arranque/parada (d), y cambian en función del nivel de carga durante la utilización del aparato. Cuando el nivel de carga de la batería es muy bajo, el testigo de carga titila. Cuando la batería está totalmente descargada, el aparato se detiene y el testigo visual de batería (4) sigue titilando durante unos 10 segundos. Hay que recargar el producto. • Un tiempo mínimo de unos 10 minutos de recarga es necesario antes de poder reutilizar la aspiradora. • Si al poner en marcha la aspiradora no arranca y el testigo luminoso de carga mínima titila en color azul, quiere decir que la batería está descargada. En ese caso hay que poner la aspiradora en carga. Nivel de carga restante 100% de carga 66% de carga 33% de carga

USO DEL ELECTROCEPILLO El electrocepillo es un cabezal rotatorio motorizado que garantiza una gran eficacia de limpieza.

Permite aspirar y limpiar en profundidad. Equipado con cerdas en toda su superficie, permite eliminar hilos, cabellos y pelos de animales incrustados en las alfombras y en las moquetas. Observación: si la boquilla se adhiere demasiado a la superficie, coloque el interruptor en la velocidad “Min”. ATENCIÓN: evite aspirar restos demasiado voluminosos que bloqueen el cabezal y puedan dañarlo. Evite pasar el eletrocepillo por alfombras de pelo largo, de pelo de animal o de flecos.

DESMONTAJE Y LIMPIEZA DEL ELECTROCEPILLO ATENCIÓN: Detenga y desconecte siempre el aparato antes de proceder a su mantenimiento o a su limpieza.

Con la ayuda de la herramienta que se incluye con el aparato (15), accione los dos cierres situados a cada lado de la parte inferior del cabezal Delta (fig. 7). Levante la trampilla de la boquilla situada por encima del electrocepillo (fig. 8). Retire el electrocepillo con su soporte central para proceder a limpiarlo (fig. 9). Retire con cuidado los hilos, cabellos, pelos de animales, etc. presentes en el electrocepillo (fig. 10). Una vez que esté limpio, vuelva a montar el electrocepillo con su soporte lateral (fig. 11) y luego, reemplace la trampilla de la boquilla en el electrocepillo (fig. 12). Finalmente, con la ayuda de la herramienta que se incluye con el aparato, vuelva a ajustar los dos cierres (fig. 13).

ES PARA SU SEGURIDAD

• No toque las partes rotativas sin haber detenido y desconectado la aspiradora. • No utilice el aparato sobre una superficie mojada. • No sumerja nunca el aparato en el agua.

REPARACIÓN DEL ELECTROCEPILLO El electrocepillo funciona peor o hace un ruido fuera de lo normal

• El cepillo rotatorio o la parte flexible están obstruidas: detenga la aspiradora y proceda a limpiar dichas partes. • El cepillo está gastado: Diríjase a un Centro de Servicio Autorizado para cambiar el cepillo. • La correa está gastada: si la correa hace ruido querrá decir que patina y está gastada. Diríjase a un Centro de Servicio Autorizado para cambiar la correa. El aparato se detiene mientras se está aspirando • El sistema de seguridad térmica se ha puesto en marcha: detenga la aspiradora colocando el interruptor en la posición de Parada (2.a) y desconéctela. Compruebe que ningún elemento dificulte la rotación del cepillo, si no es así, extraiga el elemento que produce el bloqueo y limpie el electrocepillo (fig. 10) y, posteriormente, vuelva a poner la aspiradora en marcha. El electrocepillo se desplaza con dificultad Si considera que la aspiradora realiza un esfuerzo excesivo para desplazarse, reduzca progresivamente la potencia de aspirado colocando el interruptor en velocidad “Min” (3.a). Si el problema persiste, lleve el electrocepillo al Centro de Servicio Autorizado Rowenta más cercano. Consulte la lista de Centros de Servicio Autorizados de Rowenta o póngase en contacto con el Servicio de Atención al Consumidor de Rowenta. Limpieza de las ruedas Si debe limpiar las ruedas o si un objeto queda bloqueado en el interior, retírelas con cuidado con un destornillador plano. Limpie las varillas de las ruedas y vuelva a colocarlas en su lugar.

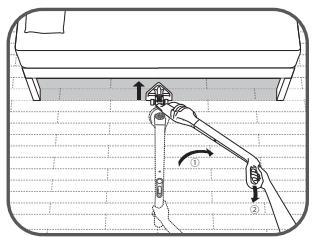

Después de utilizar la aspiradora, apáguela deslizando el interruptor hasta la posición Apagado (2a). A continuación, puede guardar la aspiradora en posición vertical en el lugar que desee, gracias a la posición parking. Para colocar la aspiradora en posición parking: colóquela verticalmente para bloquear el aparato. Para volver a utilizarla: tómela del mango y hágala bascular hacia atrás para desbloquear la posición parking.

LIMPIEZA Y MANTENIMIENTO IMPORTANTE: Apague y desconecte siempre la aspiradora antes de proceder a su mantenimiento o a su limpieza.

1 • Limpieza del compartimento de polvo (9)

1.a Vaciado rápido Cuando el compartimento de polvo esté lleno y espere el nivel « MÁX », vacíelo de la siguiente manera: extraiga el compartimento de polvo haciendo que se deslice hacia abajo (fig. 14), colóquelo encima de un cubo de basura y pulse el botón “push” para hacer bascular la trampilla de vaciado hacia abajo y proceder a vaciar el contenido del compartimento (fig. 15). Vuelva a cerrar la trampilla (fig. 16) y coloque el conjunto del compartimento de polvo en su sitio (fig. 19). 1.b Limpieza completa Resulta conveniente limpiar el conjunto del compartimento de polvo de forma regular. • Extraiga el conjunto del compartimento de polvo (fig.14) y luego proceda a separar cada uno de los elementos que lo componen (9). • Extraiga la espuma de protección del motor (9c). • Enjuague el receptáculo para el polvo (9a) con agua tibia (fig.20), así como el separador (9b) y la tapa (9d), y luego deje que se sequen o páseles un paño seco. • Lave el filtro de espuma de protección del motor (ver párrafo 2). • Una vez secos, vuelva a colocar los elementos del compartimento de polvo en su sitio, así como el filtro de espuma de protección del motor de reemplazo (9c) incluido como elemento suplementario del aparato. • Vuelva a cerrar el compartimento de polvo y colóquelo nuevamente en el aparato (fig.19).

2 • Limpieza del filtro de espuma de protección del motor (9c)

ATENCIÓN: si no incluye un filtro de espuma de protección del motor, la aspiradora no debe ponerse en marcha. Para mantener el rendimiento del aparato, evite aspirar sustancias muy finas (yeso, cementos, cenizas, etc.) y limpie el filtro de espuma de protección del motor como mínimo una vez al mes. En caso de detectar una disminución en el rendimiento de la aspiradora, se recomienda limpiar el filtro de espuma con mayor frecuencia. • Extraiga la tapa del compartimento de polvo (9d) y luego retire el filtro de espuma de protección del motor (9c) (fig.21). • Limpie el filtro de espuma de protección del motor (9c) utilizando agua jabonosa tibia. Aclare y deje secar por lo menos 12H00 antes de volver a colocarlo dentro del aparato (fig.22). IMPORTANTE: para conseguir un grado óptimo de protección del motor, asegúrese de que el filtro de espuma esté bien seco antes de volver a colocarlo dentro del aparato. Para ello, resulta necesario dejarlo secar por espacio de 12H00 como mínimo. Junto con la aspiradora se incluye un filtro de espuma de protección del motor suplementario, de tal forma que pueda utilizar el aparato durante el secado del filtro de espuma original. ATENCIÓN: Nunca lave los elementos del compartimento de polvo o el filtro de espuma de protección del motor en un lavavajillas.

3 • Mantenimiento de la aspiradora

Limpie el cuerpo del aparato con un paño suave humedecido y luego séquelo con un paño seco (fig. 23). IMPORTANTE: No utilice productos detergentes, agresivos o abrasivos. La transparencia del compartimento de polvo y/o de la tapa del separador pueden cambiar con el tiempo sin modificar por ello la eficacia del aparato.

1 • Reemplazo de las baterías Este aparato contiene acumuladores de ión litio a las que, por razones de seguridad, sólo pueden acceder los reparadores profesionales. Cuando la batería ya no tenga capacidad de retener la carga, el bloque de baterías de ión litio debe ser retirado. Para reemplazar los acumuladores, diríjase al Centro de Servicio Autorizado más cercano.

2 • Dar de baja el aparato

No deseche el aparato sin haber retirado previamente las baterías. Para proceder a retirar las baterías, diríjase a un Centro de Servicio Autorizado o proceda de la siguiente manera: desconecte el aparato de la red eléctrica, desmonte el mango del cuerpo principal extrayendo el tornillo central y luego retire los 5 tornillos de ensamblaje situados debajo del mango (fig. 24). Levante la tapa superior del mango con precaución, afloje los dos tornillos del circuito electrónico y luego desconecte el bloque de baterías tirando del enchufe (fig. 25-26-27). No tire el bloque de baterías a la basura doméstica: deposítelo en el Centro de Servicio Autorizado Rowenta más cercano o bien en entorno específicamente destinado a tal fin. 2 1

• De conformidad con lo establecido en la reglamentación en vigor, todo aparato fuera de circulación deberá ser depositado en un Centro de Servicio Autorizado que se encargará de gestionar su eliminación. • Medio ambiente: Directiva 2002/95/CE Advertencia No reemplace un bloque de baterías recargables por baterías no recargables. Para cambiar las baterías, diríjase a un Centro de Servicio Autorizado. Las baterías han sido concebidas exclusivamente para ser utilizadas en el interior del aparato. Evite que entren en contacto con el agua. Las baterías deben manipularse con cuidado. Evite que las baterías entren en contacto con la boca. No permita que las baterías entren en contacto con otros objetos metálicos (anillos, clavos, tornillos, etc.). Es preciso tener cuidado de no provocar cortocircuitos en las baterías insertando objetos metálicos en sus extremos. Si se produce un cortocircuito, la temperatura de las baterías puede aumentar peligrosamente, pudiendo causar quemaduras graves e incluso provocar fuego. En caso de que las baterías presenten fugas, no se frote ni los ojos ni las mucosas. Lávese las manos y los ojos con agua limpia. Si el malestar persiste, consulte a su médico. ¡Colaboremos con la protección del medio ambiente! El aparato contiene numerosos materiales aprovechables o reciclables. Deposítelo en un punto de recogida para que se lleve a cabo su tratamiento.

REPARACIÓN IMPORTANTE: Cuando la aspiradora funcione menos bien y antes de proceder a cualquier comprobación, apáguela desplazando el interruptor de Encendido/Apagado hasta la posición de

Apagado. Las reparaciones únicamente deben efectuarlas especialistas con piezas de recambio originales. El hecho de que el usuario repare el aparato puede representar un peligro para sí mismo. Si su aspiradora no se enciende Compruebe que el cargador esté bien desenchufado de la aspiradora. Si es así, entonces el aparato no está cargado. Vuelva a cargarlo. Si cuando se pone a cargar la aspiradora los 3 testigos de carga azules titilan simultáneamente y muy rápido, significa que no se está utilizando un cargador adecuado o bien, que este está defectuoso. Si su aspiradora no aspira • El electrocepillo está sucio: límpielo. • El separador está tapado: extraiga el compartimento de polvo y limpie el separador. Si su aspiradora ya no aspira igual de bien, hace ruido o emite un silbido • El tubo o el cable flexible están parcialmente tapados: desatásquelos. • El compartimento de polvo está lleno: vacíelo y lávelo. • El compartimento de polvo está mal colocado: vuelva a colocarlo correctamente. • El cabezal de aspiración Delta está tapado: desmonte el electrocepillo y límpielo. • El filtro de espuma de protección del motor está saturado: límpielo. Si el separador se llena de polvo • El polvo se acumula en el separador. Compruebe que no haya nada que obstruya el conducto situado entre el separador y el compartimento de polvo. • La entrada del compartimento de polvo está obstruida: retire el compartimento de polvo y vacíelo. Limpie la entrada del compartimento de polvo. Si resulta difícil desplazar la boquilla Disminuya la potencia de aspiración con la ayuda del interruptor. Si el problema persiste, lleve su aspiradora al Centro de Servicio Autorizado Rowenta más cercano. Consulte la lista de Centros de Servicio Autorizados de Rowenta o póngase en contacto con el Servicio de Atención al Cliente de Rowenta. Si su aparato está sobrecalentado El producto entra en seguridad: si está en carga la carga se detiene; si está funcionando se detienen los motores y los 3 testigos visuales de carga de batería titilan simultáneamente y muy rápido. En ese caso de avería: - detenga el aparato si está funcionando (interruptor en detención). - o detenga la carga si el aparato está en carga (desconecte el cargador). - y deje que el aparato se enfríe durante 1 hora, por lo menos.

GARANTÍA Este aparato está destinado exclusivamente a uso doméstico; en caso de que se haga un uso inadecuado del mismo o que no se respeten las instrucciones de uso, la marca no asumirá ninguna responsabilidad y la garantía quedará anulada.

Lea atentamente las instrucciones de uso antes de utilizar por primera vez el aparato: un uso no conforme con las instrucciones de uso eximiría a Rowenta de cualquier responsabilidad.
