MANUAL DE USUARIO Rex Electronic H921E BH FITNESS

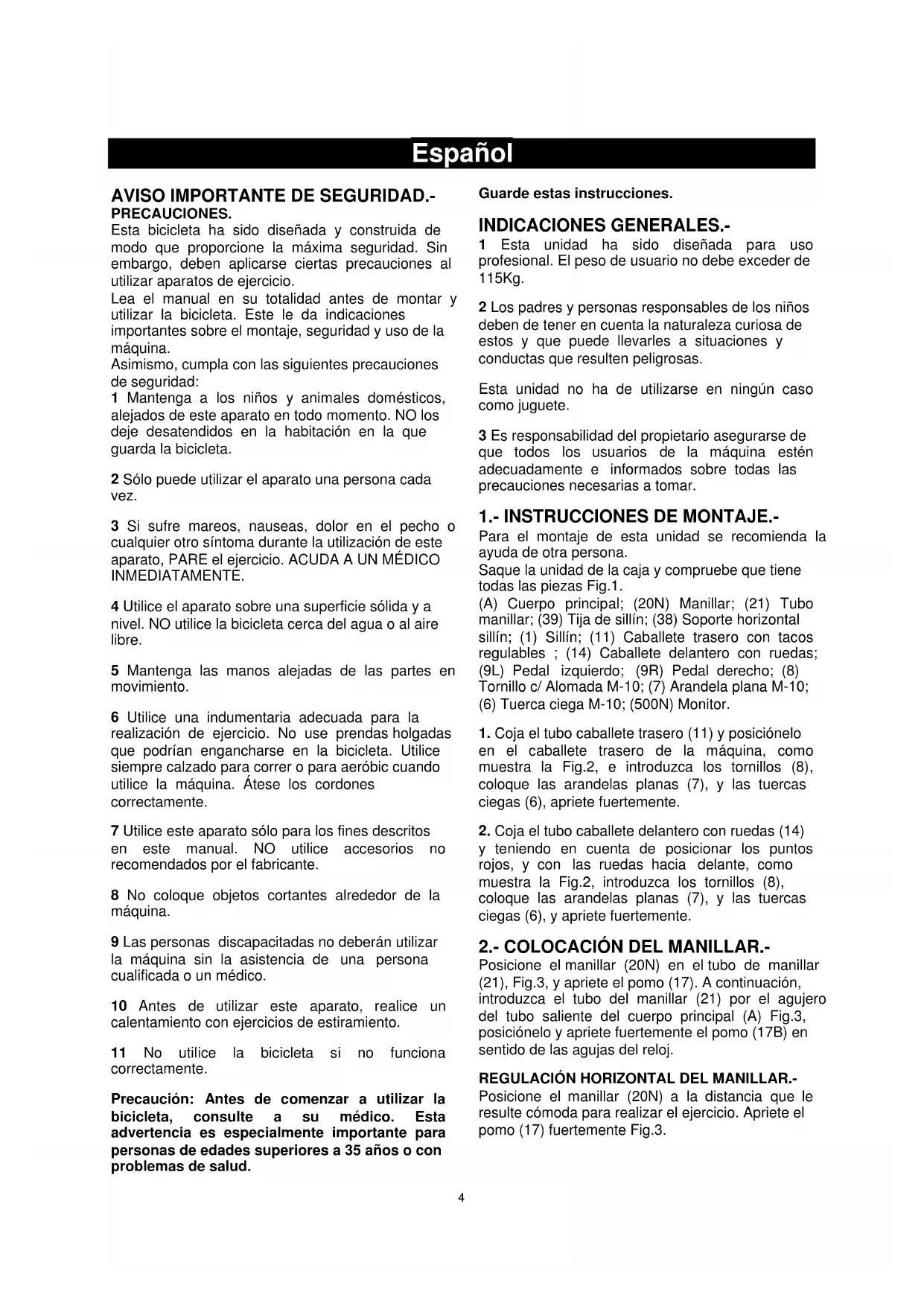

AVISO IMPORTANTE DE SEGURIDAD.-

PRECAUCIONES. Esta bicicleta ha sido diseñada y construida de modo que proporcione la máxima seguridad. Sin embargo, deben aplicarse ciertas precauciones al utilizar aparatos de ejercicio. Lea el manual en su totalidad antes de montar y utilizar la bicicleta. Este le da indicaciones importantes sobre el montaje, seguridad y uso de la máquina. Asimismo, cumpla con las siguientes precauciones de seguridad: 1 Mantenga a los niños y animales domésticos, alejados de este aparato en todo momento. NO los deje desatendidos en la habitación en la que guarda la bicicleta. 2 Sólo puede utilizar el aparato una persona cada vez. 3 Si sufre mareos, nauseas, dolor en el pecho o cualquier otro síntoma durante la utilización de este aparato, PARE el ejercicio. ACUDA A UN MÉDICO INMEDIATAMENTE. 4 Utilice el aparato sobre una superficie sólida y a nivel. NO utilice la bicicleta cerca del agua o al aire libre. 5 Mantenga las manos alejadas de las partes en movimiento. 6 Utilice una indumentaria adecuada para la realización de ejercicio. No use prendas holgadas que podrían engancharse en la bicicleta. Utilice siempre calzado para correr o para aeróbic cuando utilice la máquina. Átese los cordones correctamente. 7 Utilice este aparato sólo para los fines descritos en este manual. NO utilice accesorios no recomendados por el fabricante. 8 No coloque objetos cortantes alrededor de la máquina. 9 Las personas discapacitadas no deberán utilizar la máquina sin la asistencia de una persona cualificada o un médico. 10 Antes de utilizar este aparato, realice un calentamiento con ejercicios de estiramiento. 11 No utilice la bicicleta si no funciona correctamente. Precaución: Antes de comenzar a utilizar la bicicleta, consulte a su médico. Esta advertencia es especialmente importante para personas de edades superiores a 35 años o con problemas de salud. Guarde estas instrucciones. INDICACIONES GENERALES.- 1 Esta unidad ha sido diseñada para uso profesional. El peso de usuario no debe exceder de 115Kg. 2 Los padres y personas responsables de los niños deben de tener en cuenta la naturaleza curiosa de estos y que puede llevarles a situaciones y conductas que resulten peligrosas. Esta unidad no ha de utilizarse en ningún caso como juguete. 3 Es responsabilidad del propietario asegurarse de que todos los usuarios de la máquina estén adecuadamente e informados sobre todas las precauciones necesarias a tomar.

1.- INSTRUCCIONES DE MONTAJE.-

Para el montaje de esta unidad se recomienda la ayuda de otra persona. Saque la unidad de la caja y compruebe que tiene todas las piezas Fig.1. (A) Cuerpo principal; (20N) Manillar; (21) Tubo manillar; (39) Tija de sillín; (38) Soporte horizontal sillín; (1) Sillín; (11) Caballete trasero con tacos regulables ; (14) Caballete delantero con ruedas; (9L) Pedal izquierdo; (9R) Pedal derecho; (8) Tornillo c/ Alomada M-10; (7) Arandela plana M-10; (6) Tuerca ciega M-10; (500N) Monitor.

1. Coja el tubo caballete trasero (11) y posiciónelo

en el caballete trasero de la máquina, como muestra la Fig.2, e introduzca los tornillos (8), coloque las arandelas planas (7), y las tuercas ciegas (6), apriete fuertemente.

2. Coja el tubo caballete delantero con ruedas (14)

y teniendo en cuenta de posicionar los puntos rojos, y con las ruedas hacia delante, como muestra la Fig.2, introduzca los tornillos (8), coloque las arandelas planas (7), y las tuercas ciegas (6), y apriete fuertemente.

2.- COLOCACIÓN DEL MANILLAR.-

Posicione el manillar (20N) en el tubo de manillar (21), Fig.3, y apriete el pomo (17). A continuación, introduzca el tubo del manillar (21) por el agujero del tubo saliente del cuerpo principal (A) Fig.3, posiciónelo y apriete fuertemente el pomo (17B) en sentido de las agujas del reloj.

REGULACIÓN HORIZONTAL DEL MANILLAR.-

Posicione el manillar (20N) a la distancia que le resulte cómoda para realizar el ejercicio. Apriete el pomo (17) fuertemente Fig.3.5

REGULACIÓN VERTICAL DEL MANILLAR.-

Posicione el manillar (20N) a la distancia cómoda de realizar el ejercicio sin salirse de las referencias de 0-6 y apriete el pomo (17B) fuertemente Fig.3. Manténgase dentro de las referencias 0-14 sin salirse de la marca “MIN INSERT”.

3.- MONTAJE DEL SILLÍN.-

Introduzca la abrazadera del sillín (1) Fig.4, en el tubo horizontal de la tija (38) como muestra la Fig.4. Coloque el sillín en posición y apriete las tuercas de la abrazadera fuertemente. Seguidamente introduzca el tubo horizontal de la tija (38) por el agujero del tubo de tija (39) Fig.4. Posiciónelo y apriete el pomo (2) Fig.4. Introduzca la tija (39) por el tubo del cuerpo principal (A), posiciónelo y fije la tija del sillín en una posición cómoda sirviéndose del pomo de apriete (2A) Fig.4. Apriete en sentido de las agujas del reloj. REGULACIÓN DE LA ALTURA SILLÍN.- Afloje ligeramente el pomo de apriete (2A) de tija en el sentido contrario a las agujas del reloj Fig.4, hasta que el sillín quede regulado a la altura adecuada para realizar el ejercicio. Apriete fuertemente el pomo (2A) en el sentido de las agujas del reloj. Manténgase dentro de las referencias 0-19 sin salirse de la marca “MIN INSERT”.

REGULACIÓN HORIZONTAL DEL SILLÍN.-

Afloje ligeramente el pomo de apriete (2) de tija en sentido contrario a las agujas del reloj Fig.4, y coloque el sillín a la distancia que le resulte cómoda para realizar el ejercicio. Apriete fuertemente el pomo (2) en el sentido de las agujas del reloj. Manténgase dentro de las referencias 0-17 sin salirse de la marca “MIN INSERT”.

4.- MONTAJE DE LOS PEDALES.-

Siga atentamente las instrucciones de montaje de los pedales, una colocación incorrecta podría dañar la rosca del pedal o de la biela. La posición derecha e izquierda, se tomará teniendo como referencia al usuario montado en el sillín, en posición de hacer ejercicio. El pedal derecho (9R), marcado con la letra (R), se enroscara en el sentido de giro de las agujas del reloj, en la biela derecha, marcada con la letra (R). Apriete fuertemente, Fig.5. El pedal izquierdo (9L), marcado con la letra (L), se enroscará en el sentido contrario a las agujas del reloj, en la biela izquierda, marcada con la letra (L). Apriete fuertemente, Fig.5.

5.- COLOCACIÓN DEL MONITOR

ELECTRÓNICO.- Posicione el monitor (500N), en dirección de la flecha deslizándolo sobre la chapa de sujeción (M) Fig.6 atorníllelo con el tornillo (71). Conexione el terminal (502N) del cable saliente del cuerpo principal (A), en el terminal (72) de la parte trasera del monitor (500N) Fig.6.

6.- REGULACIÓN DE ESFUERZO.-

Para un control de esfuerzo regular de su ejercicio, este aparato dispone de un mando de tensión (22), colocado en el tubo del cuerpo principal (A) Fig.7, que girándolo en el sentido de las agujas del reloj le irá dando distintas posiciones de resistencia. Para aumentar la resistencia del pedaleo usted gire el mando de tensión (22), en sentido de las agujas del reloj (+), hasta conseguir que el esfuerzo de su ejercicio es el ideal para usted. Para disminuir la resistencia del pedaleo, gire el mando de tensión (22), en sentido contrario a las agujas del reloj (-). Al realizar ejercicio, el volante de inercia, por efecto de la frenada, aumenta de temperatura, al finalizar el mismo se recomienda dejar el mando de tensión en el mínimo, para no endurecer la zapata de freno. Importante: Este mando de tensión (22) dispone de un sistema de frenado de emergencia, que apretando encima del mismo fuertemente, como se indica en la flecha de la Fig.7, se produce una frenada más repentina para el volante

Una vez colocada la unidad en su lugar definitivo, para la realización del ejercicio, compruebe que el asentamiento en el suelo y su nivelación sean correctos. Esto se conseguirá roscando más o menos los pies regulables (10) como muestra la Fig.7.

8.- MOVIMIENTO Y ALMACENADO.-

La unidad está equipada con ruedas (13) Fig.7, lo que hace más sencillo su desplazamiento. Las ruedas que se encuentran en la parte delantera de su unidad, le facilitarán la maniobra de colocar su unidad en el emplazamiento escogido, levantando, ligeramente por la parte delantera y empujando, como muestra la Fig.8. Guarde su máquina en un lugar seco con las menores variaciones de temperatura posible.

9.-MANTENIMIENTO DE LA MÁQUINA.-

Por razones higiénicas es necesario que después de cada clase se limpie el manillar y el asiento con un spray de desinfección, así como eliminar el sudor del cuadro de la bicicleta. Aplicar antioxidante al volante de inercia cada vez que se limpie la máquina o al menos una vez al mes.6

Aunque los pedales van montados, el pedal derecho (marcado con una R) se monta atornillando en el sentido de las agujas del reloj, y el pedal izquierdo (marcado con una L), en el sentido contrario. Mantenimiento: - Revisar la tensión de ajuste del pedal a la cala regulando el tornillo de ajuste mediante una llave Allen de 3mm. - Aplicar un poco de aceite en la punta de contacto de la cala con el pedal para facilitar el encaje. - Aplicar regularmente aceite en los muelles del pedal (Se adjuntan las instrucciones del pedal)

2. REVISIÓN DE LOS POMOS DE APRIETE.-

Los 3 pomos de apriete que dispone la unidad se deberán aflojar y rociar con un spray de engrase con el objeto de garantizar la movilidad de los mismos.

MANTENIMIENTO CADA 200 HORAS.-

1. REVISIÓN Y AJUSTE DE LA CORREA.

-Compruebe que la correa se encuentra correctamente tensada. Si la correa derrapa, será necesario tensar la correa. - Quite las tapas laterales (49) y afloje las tuercas un máximo de 2 vueltas. - Tense con una llave las tuercas pequeñas. Tenga cuidado que la tuerca gire el mismo número de vueltas en ambos lados de la máquina (generalmente son suficientes 2 vueltas), porque de otro modo el piñón puede quedar un poco oblicuo, dando lugar a un aumento de ruido y a la posibilidad de que se salga la correa. - Apriete nuevamente las tuercas y vuelva a colocar las tapas laterales (49). -Caso que la tensión de la máquina se haya modificado, ajuste nuevamente la frenada.

LAS ESPECIFICACIONES DE SUS PRODUCTOS

Para cualquier consulta, no dude en ponerse en contacto, llamando al número de atención al cliente. [phone]

1.- ASSEMBLY INSTRUCTIONS.-

2.- FITTING THE HANDLEBAR.-

4.- FITTING THE PEDALS.-

6.- EXERTION SETTINGS.-

To provide an even level of exertion during exercise, this appliance is equipped with a tensioning control (22), located on the stem of the main body (A), Fig.7. This provides various exertion settings when turned clockwise. To increase pedal resistance turn the tensioning control (22) clockwise (+) until the exertion level best suits your exercise requirements. To reduce pedal resistance turn the tensioning control (22) anticlockwise (-). During exercise the flywheel will get hot due to the braking effect, so when you have finished exercising it is advisable to set the tensioning control (22) to minimum in order to help stop the brake shoe from hardening. Important: This tensioning control (22) is equipped with an emergency braking system which, when applied with force (as shown by the arrow in Fig.7, produces a much sharper braking effect. 7.- LEVELLING.- Once the unit has been placed into its final position, make sure that it sits flat on the floor and that it is level. This can be achieved by screwing the adjustable feet (10) up or down, as shown in Fig.7.

8.- MOVEMENT & STORAGE.-

1.- NOTICE DE MONTAGE.-

3.- MONTAGE DE LA SELLE.-

4.- MONTAGE DES PÉDALES.-

6.- RÉGLAGE DE L’EFFORT.-

9.- ENTRETIEN DE LA MACHINA.-

2.- ANBRINGEN DES LENKERS.-

3.- MONTAGE DES SATTELS.-

4.- MONTAGE DER PEDALE.-

AVISO IMPORTANTE DE SEGURANÇA.-

1.- INSTRUÇÕES DE MONTAGEM.-

2.- COLOCAÇÃO DO GUIADOR.-

3.- MONTAGEM DO SELIM.-

4.- MONTAGEM DOS PEDAIS.-

2.- COLLOCAZIONE DEL MANUBRIO.-

3.- MONTAGGIO DEL SELLINO.-

1.- MONTAGE INSTRUCTIES.-

3.- MONTAGE INSTRUCTIES ZADEL.-

4.- MONTAGE VAN DE PEDALEN.-

9.- ONDERHOUD VAN HET TOESTEL.-
