MANUAL DE UTILIZADOR Rex Electronic H921E BH FITNESS

Instrucciones de montaje y utilizacion Instructions for assembly and use Instructions de montage et utilisation Montage und Gebrauchsanleitung Instruções de montagem e'utilização Istruzioni di montaggio e uso Montage-en gebruiksinstruktres

Fig.1

Fig.2

Fig.3

Fig.4

Fig.5

Fig.6

Fig.7

Fig.8

Espanol

AVISO IMPORTANTE DE SEGURIDAD.-PRECAUCIONES.

Esta bicycleta foi desenhada e construúda de modo a proporcionar a maior segurance. No entanto, devem aplicar-seisas precauções ao utilizes aparhos de exercício.

Leia todo o manual antes de montar e'utilizar a bicycliceta. Este lhe dará indicatores importantes sobre a montagem, segurar e uso da区内. Além disso, cumpra as seguições preocupos de segurar:

1 Mantenha as crianças afastadas deste aparéelo em todo momento. NAO as deixe sozinhas, sem estarme vigiadas no quarto onde guarda a bicycliceta.
2 So pode utiliser o aparecido uma pessoa de cada vez.
3 Se sofrer enjoos, náuseas, dor no peito ou qualquer除外o sintoma durante a utilização deste aparelho, PARE o exercico. DIRIJA-SE A UM MEDICO IMEDIATAMENTE.
4 Utilize o aparelho sobre una superficie solida e nivelada. NAO utilize a bicycleta perto da agua nem ao ar livre.
5 Mantenha as mãos afastadas das partes em movimento.
6 Utilize uma indumentária adequada para a realização do exercércio. Não use peças de roupa folgadas que poderiam ficar presas na bicicleta. Utilize sempre calçado para correr ou para aerobic quando utilize a(This).Ate os atacadores corretoamente.
7 Sódeautilizaresteaparelho para os fins descritosneste manual.NAOutilizaceccessóriosque não-sejam recomendadospelofabricante.
8 Não colque objectos cortantes à volta da boa.
9 As pessoas com alguma incapacidade não deverão utilize a boa sem a assistência de uma pessoa qualificado ou de um médico.
10 Antes de utiliser este aparelho, realize um aquecimento com exercicios de estiramento.
11 Não utilize a bicicleta se está não estiver a funcional correctamente.

Precação: Antes devenir autilizar abicicleta, consulte com o seu medico.Esta advertência é especialmente importante para pessoas com uma idade superior a 35 anos ou com problemas de saude. Leia todas as instruções antes deutilizar qualquer aparecido de exercicio.

Guarde estas instruções.

INDICACOs GERAIS.-

1Esta unidad está desenhada para o uso professional. O peso do usuario não deve exceedos 115Kg
2 Os pais e outras pessoas responsaveis por crianças,deero ter em conta a sua naturaza curiosa,que podera leva-las a situacoes e comportamentos que podem ser perigosos. Este aparelho nuncadeerautilizar-secomo um brinquedo.
3 É responsabilité do propriétário asseguirse que todos os 用户os da boa quina estejam inadequamente informados sobre todas as precações necessarias.

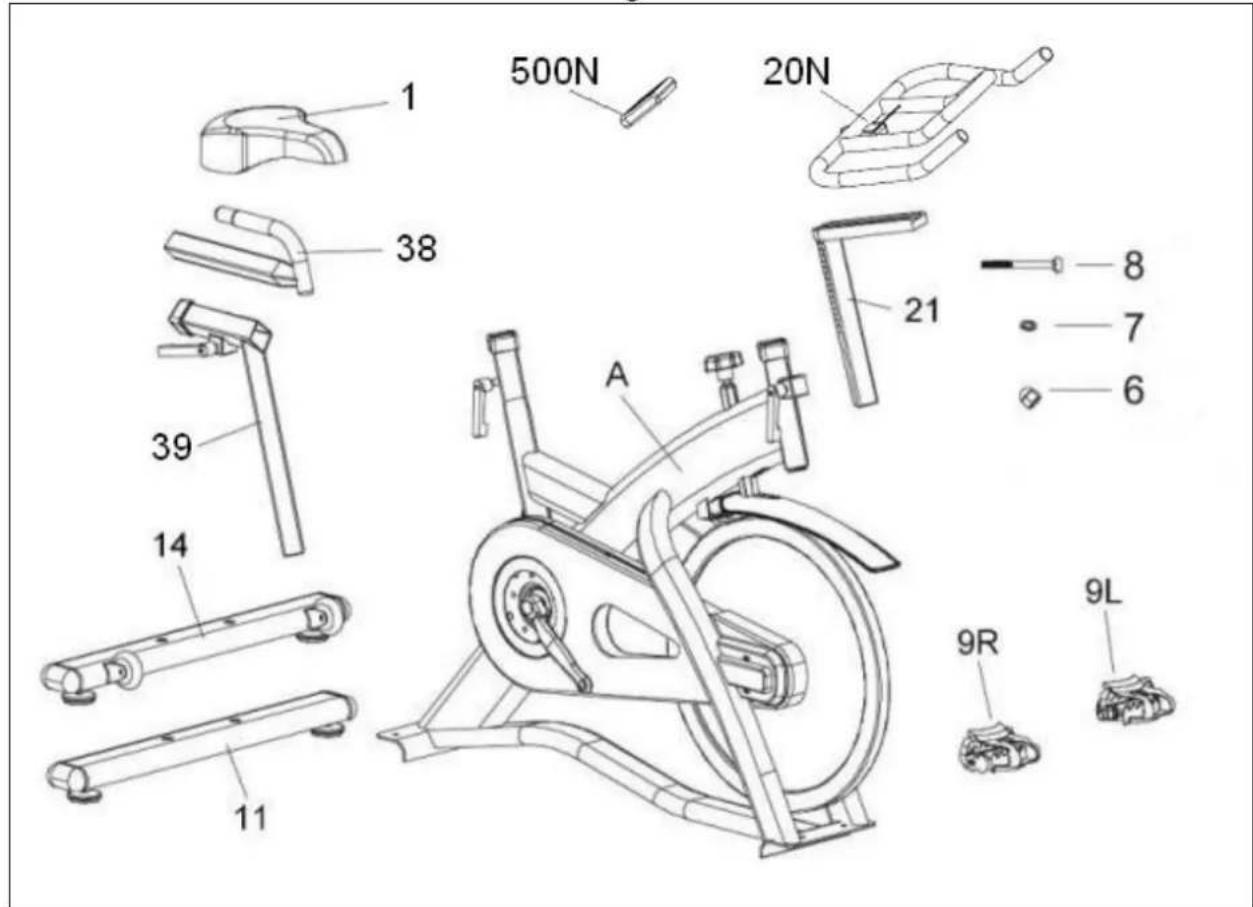

Para a montagem esta unidade recomendamos a ajuda de outras pessoas. Retire a unidade da caixa e comprove que está todas as peças Fig.1.

(A) Corpo principal; (20N) Guiador; (21) Tubo guiador; (39) Tige do selim; (38) Suporte horizontal selim; (1) Selim; (11) Cavalete traseiro com pés reguláveis; (14) Cavalete dianteiro com rodas; (9L) Pedal esquerdo; (9R) Pedal direito; (8) Parafuso c/ Alombada M-10; (7) Anel plano M-10; (6) Porca cega M-10; (500N) Monitor.

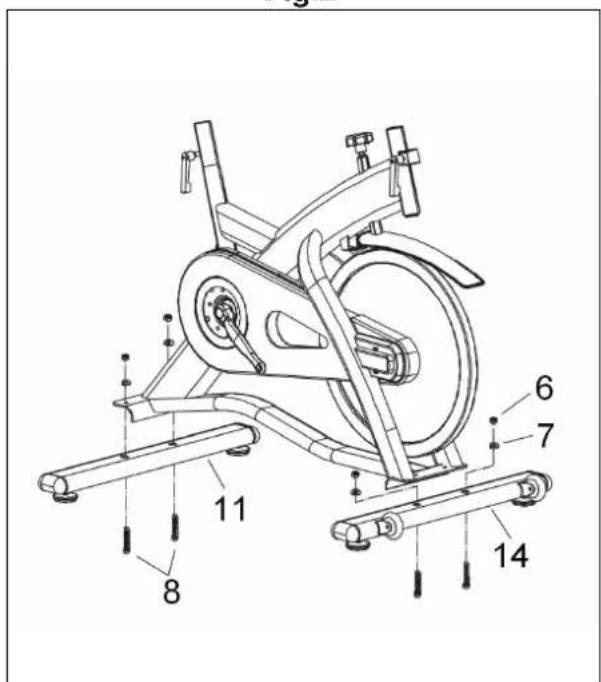

1. Pegue no tubo cavalete traseiro (11) e colque-o no cavalete traseiro daquina, como minha a Fig.2. Introduza os parafudos (8), colque os anés planos (7) e as porcas cegas (6) e aperte com forca.
2. Pegue no tubo cavalete dianteiro com rodas (14) e, tendo o cuidado de colocar bem os pontos vermelhos e de colocá-lo com as rodas para arente, como minha a Fig.2, introduza os parafudos (8), colque os anéis planos (7) e as porcas cegas (6) e aparece com fora.

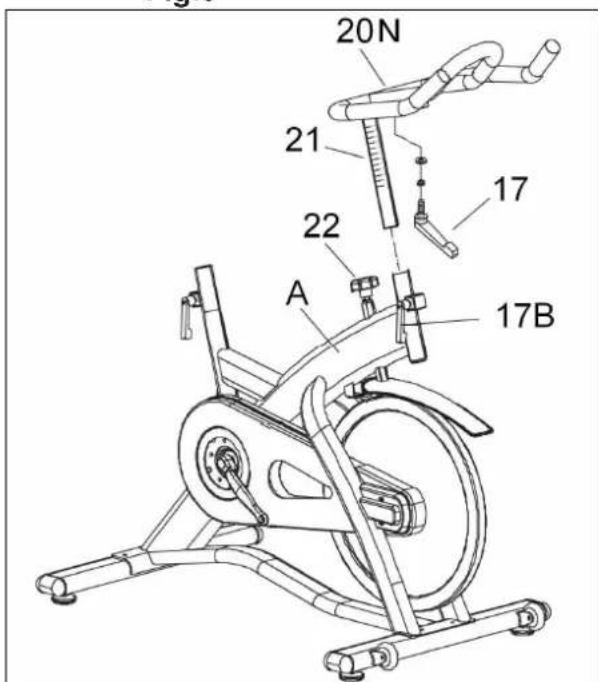

Cologne o guidor (20N) no tubo do guidor (21), Fig.3 e aperte o botao mola (17).Depois introduza o tubo do guidor (21)elo buraco do tubo saliente do corpo principal AFig.3.Cologne-o bem e aperte com forca o botao mola 17B no sentido dos ponteiros do relógio.

REGULAÇÃO HORIZONTAL DO GUIADOR.-

Cologne o guiador (20N) a uma distança que lhe está com a forma para realizar o exercico. e aperte o botão mola (17) com fora Fig.3.

Cologne o guiador (20N) a uma distança que lhe sera comoda para realizar o exercico, sem sair das referências de MAX e aperte o botão mola (17B) com forca Fig.3.

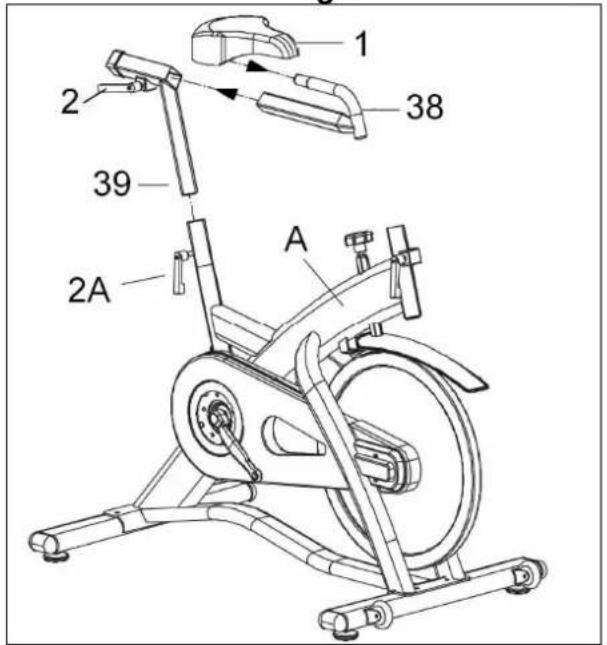

Introduza a braçadeira do selim (1) Fig.4, no tubo horizontal da tige (38), como minha a Fig.4.

Coloque o selim na sua posicao e aperte com forca as porcas da braçadeira.

Em seguida introduza o tubo horizontal da tige (38)elo buraco do tubo da tige (39) Fig.4, coloque-o bem e aparez o botao mola (2) Fig.4.

Introduza a tige (39) pelo tubo do corpo principal (A), colocque-a bem e fixe a tige do selim na posicao que for mais comoda para si, usingo o botao mola de aperture (2A) Fig.4 e apertando no sentido dos ponteiros do relógio.

REGULAÇÃO DA ALTURA SELIM.-

Desapertando um pouco o botão mola de aperture (2A) da tige, rodando-o no sentido contrário ao dos ponteiros do relógio Fig.4, colocque-o na alta adequada para realizar o exercício edeois aperte com forca o botao mola (2A) no sentido dos ponteiros do relógio.

REGULAÇÃO HORIZONTAL DO SELIM.-

Desapertando um pouco o botão mola de aperture (2) da tige no sentido contrário ao dos ponteiros do relógio Fig.4, colque-o na medida adequada para realizar o exercício e aperte com forca o botão mola (2) no sentido dos ponteiros do relógio.

Cologne-dento do referências 0-17, sem sair das referências de MIN INSERT.

Siga atentamente as instruções de montagem dos pedais; uma colocação Incorrecta poderia danificar a rosca do pedal ou da biela.

As posicaoes de direita e esquerda deverao ser escolhidas estando ou,usoario montado no selim,na posicao de fazer exercio.

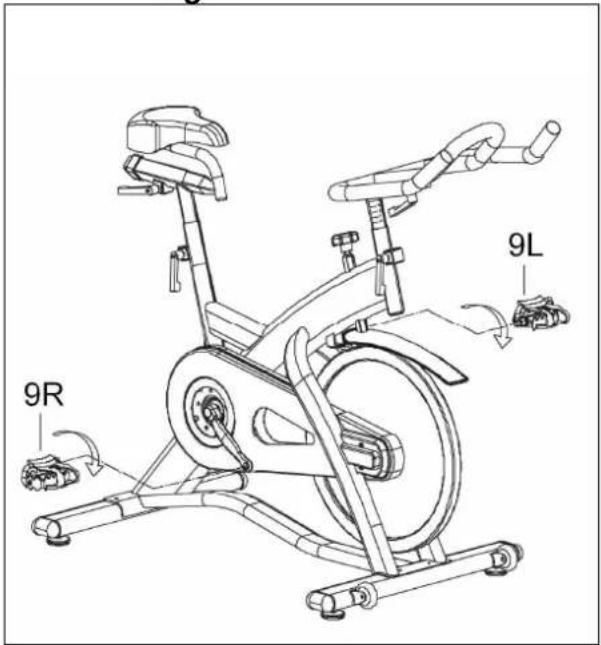

O pedal direito (9R), marcado com a letra (R),deer enroscar-se na biela direita,marcadacom a letra (R),no sentido dos ponteiros do relógio. Aperte com forca, Fig.5.

O pedal esquerdo (9L), marcado com a letra (L), devera enroscar-se na biela esquerda, marcada com a letra (L), no sentido contrario ao dos ponteiros do relógio. Aperte com fora, Fig.5.

5.- COLOÇÃO DO MONITOR ELECTRONICO.

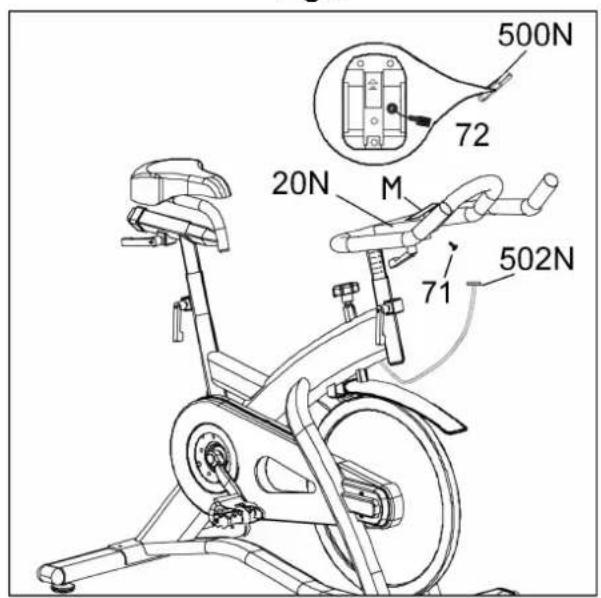

Posicao o monitor (500N) na direcção da seta. Deslize o monitor sobre a chapa de sujeico (M), Fig.6. Em seguida, aparez o com o parafuso (71).

Ligue o terminal (502N) do cabo que sai do corpo principal (A) com o terminal (72) da parte traseira do monitor (500N) Fig.6.

6. REGULAÇÃO DO ESFORÇO.-

Para um controlo do esforço regular do seu exercico, este aparecido possui um commando de tensão (22), colocado no tubo do corpo principal (A) Fig.6, que rodando-o no sentido dos ponteiros do relógio o agasta dando muitas posições de resistência.

Paraacular resistência do pedalar devara rodar o commando de tensao (22) no sentido dos ponteiros do relógio (+), até encontrar que o esforço do exercico sera o ideal para si.

Para diminuir a resistência do pedalar, rode o commando de tensão (22) no sentido contrário ao dos ponteiros do relógio (-).

Na realização do exercício o VOLANTE de inércia, devido ao efeito da travagem, augmente de temperatura. Por esta razão, ao terminar o exercimento recomendamos que deixe o commando de tensão no minimo, para não endurecer o zapata do trabalho.

Importante:

Este comando de tensao (22) possui umsystema de travagem de emergencia, que apertando desde cima com forca,(como se indica na seta da Fig.6, produz uma travagem mais repentina do volante.

7.- NIVELAMENTO.-

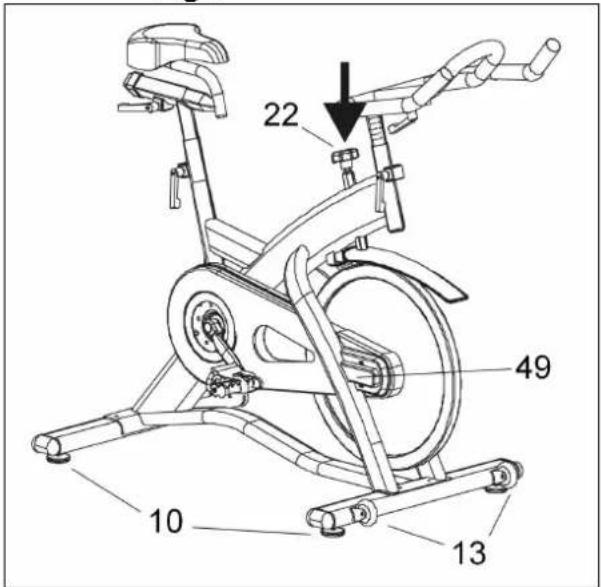

DepoS de ter colocado a unidade no seu lugar definitivo, para a realizacao do exercicio, comprove se a sua colocacao no chao e o seu nivelamento são os correctos. Poderá consigui-lo enroscando mais ou menos os pés regulaveis (10) como minha a Fig.7.

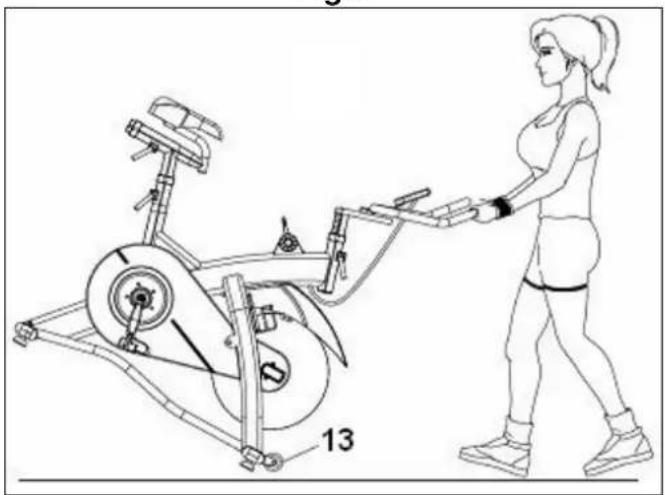

A unidade vem equipada com rodas (13) Fig.7 que tornam mais simples o seu movimento. As rodas existentes na parte darente da sua unidade, facilitar-lhe-ao manobrar a sua unidade ate ao local escolhido para guarda-la, evantando, ligeiramente a parte darente e empurrando, como minha a Fig.8. Devera guardar a suaquiresina num lugar seco, com as menores variações de temperatura possiveis.

Por razoes higiénicas depuis de cada classe é necessário limpar o guiador e o assento com um spray de desinfecção, bem como eliminar o suor do quadro da bicicleta.

Aplique ao volante antioxidante toda vez que você limpe a boaquina ou, pelo menos, com uma frequência minima de uma vez ao mês.

MANUTENÇAÑO CADA 100 HORAS.-

1. APERTE PEDAIS.

Apesar de que os pedais vao montados, o pedal direito (marca com a letra R) monta-se aparafusando-o no sentido dos ponteiros do relógio, e o pedal esquerdo (marca com a letra L) no sentido contrario.

Manutenção:

-Rever a tensao de adaptao do pedal a cala regulando o parafuso de adaptao com uma chave Allen de 3 mm.
-Aplicar um pouco de oleo na ponta de contacto da cala com o pedal para faciliar o encaixe.
- Aplicar regularamente oleo nas molas do pedal (Juntamse as instruções do pedal)

2. REVISAO DOS BOTOs MOLA PARA APERTAR.

Os 3 botões mola para aperture que existem na unidadedeerão desapertar-se um pouco e borrifálos com um spray de lubrificação, para assim poder garantir a sua mobilidade.

MANUTENCAO CADA 200 HORAS.-

1. REVISÃO E AJUSTE DA CORREIA.

• Comprove que a correia está corretamente esticada com tensão. Se a correia derrapa, sera necessário esticar com mais tensão.

• Retire as tampas laterais (49) e folgue as porcas no máximo 2 voltas.

• Tense com uma chave as porcas preocupas. Tenha o cuidado de rodar a porca o mesmo número de voltas em eles os lados da boa (em geral são suficientes 2 voltas), porque de outro modo o pinhao poderá ficar um pouco obliquo, originando um aumento de ruido e augmentando a probabilité de que a correia saía.

• Aperte novamente as porcas e volta a colocar as tampas laterais (49) no sítio.

-No caso de a tensao da maquina tiver sofrido umamodificacao, adapte novamente a travagem

BH RESERVAO DIREITO DE PODER MODIFICAR AS ESPECIFCAOES DOS SEUS PRODutos SEM PREVIO AVISO.

Para qualquier consulta, não duvide em pôr-se em contacto, chamando ao número de téléphone:

[phone]

Para encomenda de peça de recambio: Indicar oatório da peça ea quantidade

Zona Industrial Giesteira

Terreirinho 3750-325 Agueda

(PORTUGAL)

Tel.: [phone]

Fax: [phone]

BH SE REServa O DIREITO A MODIFICAÇÃO ESPECIFICACções DOS SEUS PRODUCTOS SEM PRÉVIO AVISO.
