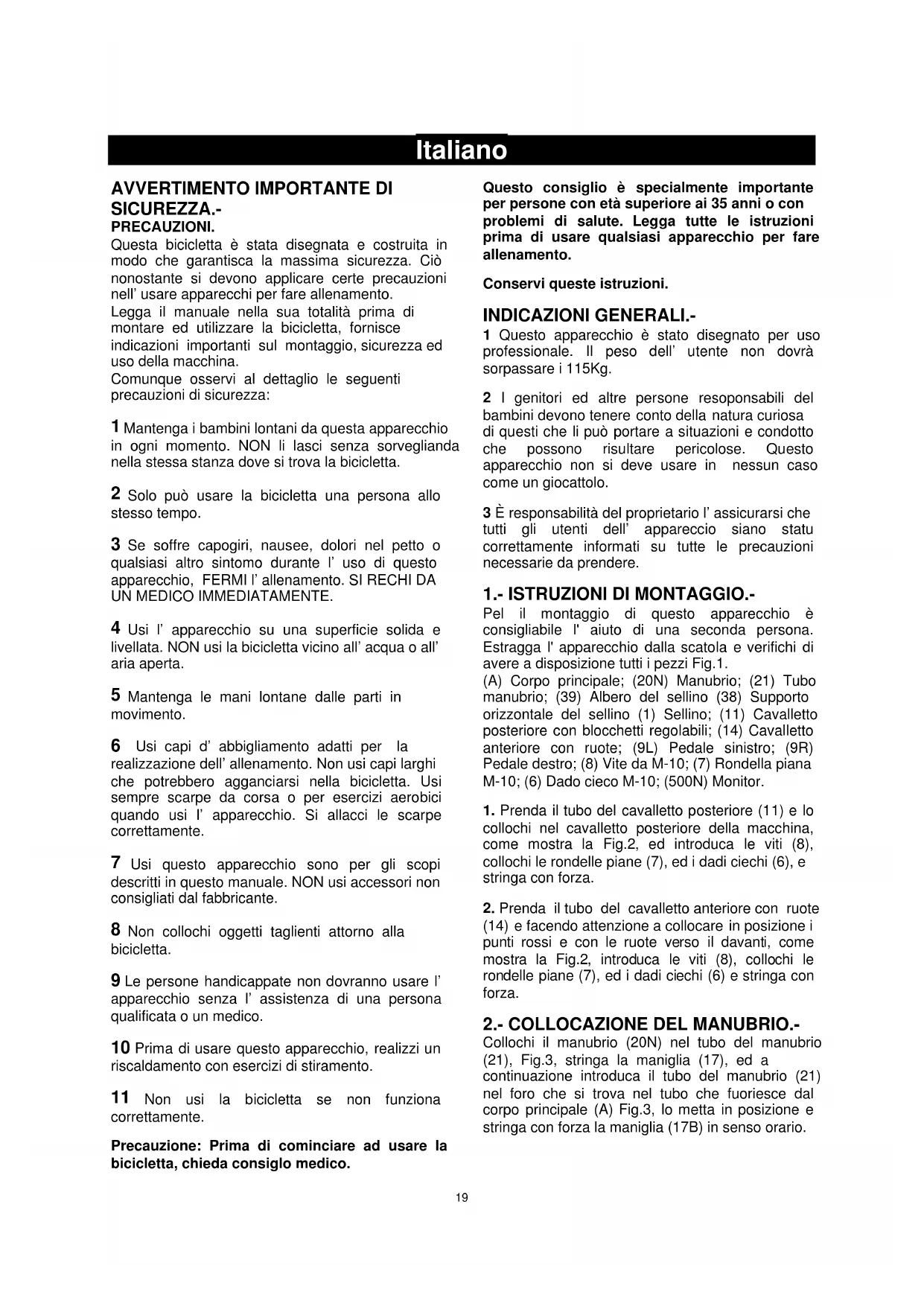

MANUALE UTENTE Rex Electronic H921E BH FITNESS

Questa bicyclicetta è stata disegnata e costruita in modo che garantisce la massima sicurezza. Cio nonostante si devono applicare certe precauzioni nell'usare apparenti per fareallenamento.

Legga il manuale nella sua totalità prima di montare edutilizzare la bicycletta, fornisce indicazioni importanti sul montaggio, sicurezza ed uso della macchina.

Comunque osservi al dettaglio le seguenti precauzioni di sicurezza:

1 Mantenga i bambini lontani da esta appearecchio in agli momento. NON li lasci sulla sorveglianda nella stessaStanza dove si trova la bicycletta.
2 Solo cui usare la bicyclicta una persona allo stesso tempo.
3 Se soffre capogiri, nausee, dolori nel petto o qualsiasi altri sintomo durante l'uso di quello appearecchio, FERMI l'allenamento. SI RECHI DA UN MEDICO IMMEDIATEAMENTE.
4 Usi l'apparecchio su una superficie solida e livellata. NON usi la bicycletta vicino all'acqua o all'aria aperta.
5 Mantenga le mani lontane dalle parti in movimento.
6 Usi capi d'abbigliamento adatti per la realizzazione dell'allenamento. Non usi capi larghi che potrebbero agganciarsi nella bicyclicta. Usi sempre scarpe da corsa o per esercizi aerobici quando usi l'apparecchio. Si allacci le scarpe correttamente.
7 Usi quello apparecchio sono per gli scopi descritti in quello manuale. NON usi accessori non consigliati dal fabbricante.
8 Non collochi oggetti taglienti attorno alla bicyclicetta.
9 Le persone handicappate non dovranno useare I' apparecchio perché I' assistenza di una persona qualificata o un medico.
10 Prima di usare quello appearecchio, realizzi un riscaldamento con esercizi di stiramento.
11 Non usi la bicycletta se non funziona correttamente.

Precauzione: Prima di cominciare ad usare la bicyclicetta, chieda consiglio medico.

Questo consiglio è specialmente importante per persona con età superiore ai 35 anni o con problemi di salute. Legga tutte le istruzioni prima di usare qualsiasi appearecchio per fare allenamento.

Conservi queste istruzioni.

INDICAZIONI GENERALI.-

1 Questo appearecchio è stato disegnato per uso professionale. Il peso dell'utente non dovrà sorpassare i 115Kg.
2 I genitori ed altre personne responsabili del bambini devono tenere conto della natura curiosa di questi che li può portare a situazioni e condotto che possono risultare pericolose. Questo appearecchio non si deve usare in nessun caso come un giocattolo.
3 É responsabilità del proprietario l'assicurarsi che tutti gli utenti dell'appareccio siano statu correttamente informati su tutte le precauzioni necessarie da prendere.

Pel il montaggio di quello appearecchio è consigliabile l' aiuto di una seconda persona. Estragga I' appearecchio alla scatola e verificchi di avera a disposizione tutti i pezzi Fig.1.

(A) Corpo principale; (20N) Manubrio; (21) Tubo manubrio; (39) Albero del sellino (38) Supporto orizzontale del sellino (1) Sellino; (11) Cavalletto posteriore con blocchetti regolabili; (14) Cavalletto anteriore con ruote; (9L) Pedale sinistro; (9R) Pedale destro; (8) Vite da M-10; (7) Rondella piana M-10; (6) Dado cieco M-10; (500N) Monitor.

1. Prenda il tubo del cavalletto posteriore (11) e lo collochi nel cavalletto posteriore della macchina, come mystra la Fig.2, ed introduca le viti (8), collochi le rondelle piane (7), ed i dadi ciechi (6), e stringa con forza.
2. Prenda il tubo del cavalletto anteriore con ruote (14) e facendo attenzione a collocare in posizione i punti rossi e con le ruote verso il davanti, come mia la Fig.2, introduca le viti (8), collochi le rondelle piane (7), ed i dadi ciechi (6) e stringa con forza.

Collochi il manubrio (20N) nel tubo del manubrio (21), Fig.3, stringa la maniglia (17), ed a continuazione introduca il tubo del manubrio (21) nel foro che si trova nel tubo che fuoriesce dal corpo principale (A) Fig.3, lo metta in posizione e stringa con forza la maniglia (17B) in senso orario.

REGOLAZIONE ORIZZONTALE DEL MANUBRIO.-

Collochi il manubrio (20N) ad una distanza comoda per realizzare l'allenamento e stringa con forza la maniglia (17) Fig.3.

REGOLAZIONE VERTICALE DEL MANUBRIO.-

Collochi il manubrio (20N) ad una distanza comoda per realizzare l'allenamento alla andare nelle al punto di riferimento di MAX e stringa con forza la maniglia (17B) Fig.3.

Rimanete entro la riferimento 0-14 alla nona andare al punto di riferimento di MIN INSERT.

Introduca il morsetto del sellino (1) Fig.4, nel tubo orizzontale dell'albero (38) come migliorata la Fig.4, collochi il sellino in posizione e stringa i dadi del morsetto con forza.

A continuazione introduca il tubo orizzontale dell' albero (38) nel foro del tubo dell'albero (39) Fig.4, lo metta in posizione e stringa la maniglia (2) Fig.4 introduca I' albero (39) nel tubo del corpo principale (A), lo metta in posizione e fissi I' albero del sellino in una posizione comoda con la maniglia di fissaggio (2A) Fig.4 dopo stringa in senso orario.

REGOLAZIONE DELL'ALTEZZA DEL

SELLINO.-

Allenti un poco la maniglia di fissaggio (2A) dell'albero in senso antorario, Fig.4, a continuazione collochi il sellino all'altezza desiderata per realizzare l'allenamento e stringa con forza la maniglia (2A) in senso orario.

Rimanete entro la riferimento 0-19 alla nona andare al punto di riferimento di MIN INSERT.

REGOLAZIONE ORIZZONTALE DEL SELLINO.-

Allenti un poco la maniglia di stretta (2) dell'albero del sellino in senso antiorario Fig.4 e lo muova, quando si trovi nella posizione adatta per realizzare l'allenamento, stringa con forza la maniglia (2) in senso orario.

Rimanete entro la riferimento 0-17 alla andare al punto di riferimento di MIN INSERT.

Segua conattenzione le istruzioni di montaggio dei pedali, una collocazione scorretta potrebbe danneggiare il filetto del pedale o della biella.

Le positivi destra e sinistra si dovranno prendere con I' utente montato sul sellino, in posizione pronta per realizzare I'allenamento.

Il pedale destro (9R), marchiato con la lettera (R), si avviterà in senso orario nella biella destra, marchiata con la lettera (R). Stringa con forza, Fig.5.

Il pedale sinistro (9L), marchiato con la lettera (L), si avviterà in senso antiorario nella biella sinistra, marchiata con la lettera (L). Stringa con forza, Fig.5.

Collocare il monitor (500N) in direzione della freccia sulla piastra d'appoggio (M) Fig.6. Poi avvitarla con la vite (71).

Collegare il terminale (502N) dal cavo che fuoriesce del corpo principale (A), con il terminale (72) della parte posteriori del monitor (500N) Fig.6

6.- REGOLAIZIONE DELLO SFORZO.-

Per realizazare un controllo dello sforzo del suo allenamento, quello appearecchio ha a disposizione un dato di tensione (22), che si trova nel tubo del corso principale (A) Fig.7, il quale girandolo in senso orario proportizona diverse posizioni di resistenza.

Per augmentare la resistenza della pedalata lei giri il commande di tensione (22) in senso orario (+), sino ad ottenerere che lo sforzo del suo allenamento sia quello ideale per lei.

Per diminuire la resistenza della pedalata, giri il commande di tensione (22), in senso antiorario (-).

Durante I'allenamento il volante d'inerzia, a causa della frenata, subisce un aumento di temperatura, quello finisca I'allenamento si consiglia di lasciare il dato di tensione al minimo per non indurire il freno.

Importante:

Questo lavoro di tensione (22) ha unsystema di frenata di emergenza, stringendolo con forza, come appeare indicato nella freccia della Fig.7, si provoca una frenata più immediata per il volante..

7.- LIVELLAZIONE.-

Una volta collocato l'apparecchio nel suo luogo definitivo per la realizazione dell'allenamento, verificchi che il suo assestamento sul pavimento e la sua livellazione siano corretti. Questo si otterra avvitando più o meno i piedi regolabili (10) come alla Fig.7.

8.- SPOSTAMENTO ED

IMMAGAZZINAGGIO.

L'apparecchio è munito di ruote (13) Fig.7, che rendono più semplice il suo spostamento. Le ruote che si trovano nella parte anteriore del suo apparecchio facilititeranno la manovra di collocare il suo apparecchio nel luogo scelto alzando leggeramente alla parte anteriore e spingendo, come在哪 la Fig.8. Conservi il suo apparecchio in un luogo secco che subisce le minori variazioni di temperatura possibili.

9.- MANUTENZIONE DELLA MACHINA.-

Per motivi d'igiene è necessario che dopo anniallenamento si pulisca il manubrio ed il sellino conuna spray disinfettante,osi como eliminareilsudore del cuadrante Della bicyclicta.

Applicare le antiossidante il volano agli volta che si pulire la macchina o perlomeno una volta al mese.

MANUTENZIONE OGNI 100 ORE.-

1. STRETTA DEI PEDALI.

Anche se i pedali devono essere montati, il pedale destro (marchiato con una R) si monta avvitandolo in senso orario, ed il pedale sinistro (marchiato con una L), in senso antiorario.edal izquierdo (marcado con una L), en el sentido contrario.

Manutenzione:

-Verificare la tensione diaggiustaggio del pedalle all'attacco regolando la vite d'aggiustaggio con una chiave Allen da 3 mm.

-Applicare un po'd'olio nella punta di contatto dell'attacco con il pedale per facilitare l'incastro.

• Applicare regolarmente olio nelle molle del pedale (Si allegano le istruzioni del pedale)

2.CONTROLLO DELLE MANIGLIE DI STRETTA.

Le 3 maniglie di stratta di cui dispone l'apparecchio si dovrano allentare e spruzzare con una spray di lubrificazione allo scopo di garantire la mobilità delle stesse.

MANUTENZIONE OGNI 200 ORE.-

1. CONTROLLO ED AGGIUSTAGGIO LA CINGHIA.

-Verificchi che la cinghia sia tesa correttamente. Se la cinghia pattini sare necessario tesare la cinghia. - Rimuova le copertura laterali (49) ed allenti i dadi un massimo di 2 giri.

• Stringa con una chiave i dadi piccoli. Faccia attenzione che il dato giri lo stesso numero di gire in ambedue i lati della macchina (in generale sono sufficienti 2 giri), perché altrimenti il pinon può riranere un po obliquo, augmentando così il rumore e la possibilità che la cinghia fuoriesca.

-Stringa di nuovo sui dadi e rimetta le copertura laterali (49) nel loroippo.

-Nel caso in cui la tensione della macchina sia stata modificata, aggiusti di nuovo la frenata.

BH SI RIServa IL DIRITTO DI MODIFICARE LE SPECIFICHE TECNICHE DEI SUOI PRODOTI SENZA AVVERTIMENO PREVIO.

Per qualsiasi domanda, non dubiti nel mettersi in contatto chiamando al numero di Telefono:

[phone]

Per ordinare pezzi di ricambio: Indicare il codice del pezzo e la quantità

Fax: [phone]

e-mail:

[e-mail]

www.bhnorthamerica.com

BH HIPOWER MEXICO
