MANUAL DE USUARIO Veritas V-Mini-C Energy

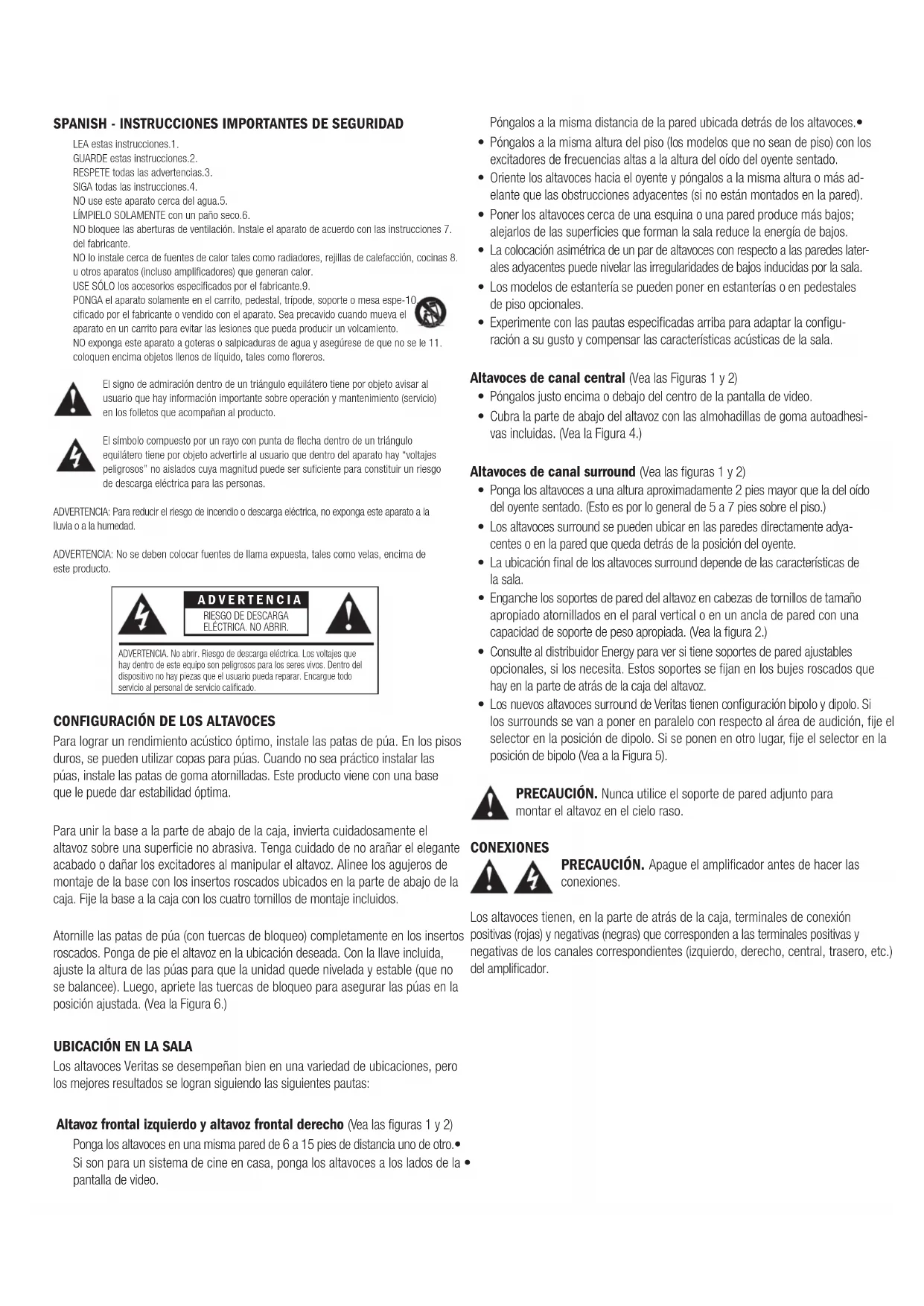

LEA estas instrucciones.1. GUARDE estas instrucciones.2. RESPETE todas las advertencias.3. SIGA todas las instrucciones.4. NO use este aparato cerca del agua.5. LÍMPIELO SOLAMENTE con un paño seco.6. NO bloquee las aberturas de ventilación. Instale el aparato de acuerdo con las instrucciones 7. del fabricante. NO lo instale cerca de fuentes de calor tales como radiadores, rejillas de calefacción, cocinas 8. u otros aparatos (incluso amplificadores) que generan calor. USE SÓLO los accesorios especificados por el fabricante.9. PONGA el aparato solamente en el carrito, pedestal, trípode, soporte o mesa espe-10. cificado por el fabricante o vendido con el aparato. Sea precavido cuando mueva el aparato en un carrito para evitar las lesiones que pueda producir un volcamiento. NO exponga este aparato a goteras o salpicaduras de agua y asegúrese de que no se le 11. coloquen encima objetos llenos de líquido, tales como floreros. El signo de admiración dentro de un triángulo equilátero tiene por objeto avisar al usuario que hay información importante sobre operación y mantenimiento (servicio) en los folletos que acompañan al producto. El símbolo compuesto por un rayo con punta de flecha dentro de un triángulo equilátero tiene por objeto advertirle al usuario que dentro del aparato hay “voltajes peligrosos” no aislados cuya magnitud puede ser suficiente para constituir un riesgo de descarga eléctrica para las personas. ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia o a la humedad. ADVERTENCIA: No se deben colocar fuentes de llama expuesta, tales como velas, encima de este producto.

CONFIGURACIÓN DE LOS ALTAVOCES

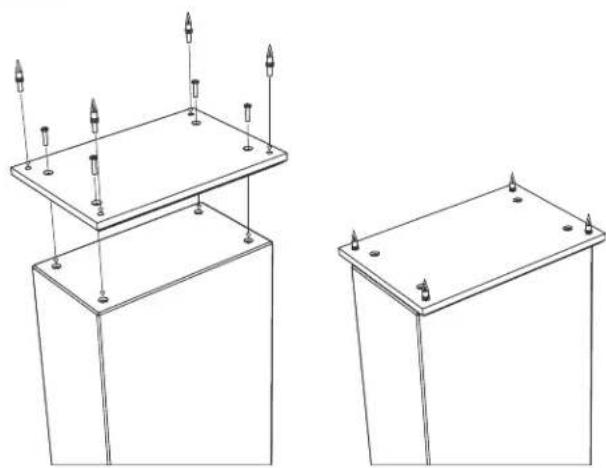

Para lograr un rendimiento acústico óptimo, instale las patas de púa. En los pisos duros, se pueden utilizar copas para púas. Cuando no sea práctico instalar las púas, instale las patas de goma atornilladas. Este producto viene con una base que le puede dar estabilidad óptima. Para unir la base a la parte de abajo de la caja, invierta cuidadosamente el altavoz sobre una superficie no abrasiva. Tenga cuidado de no arañar el elegante acabado o dañar los excitadores al manipular el altavoz. Alinee los agujeros de montaje de la base con los insertos roscados ubicados en la parte de abajo de la caja. Fije la base a la caja con los cuatro tornillos de montaje incluidos. Atornille las patas de púa (con tuercas de bloqueo) completamente en los insertos roscados. Ponga de pie el altavoz en la ubicación deseada. Con la llave incluida, ajuste la altura de las púas para que la unidad quede nivelada y estable (que no se balancee). Luego, apriete las tuercas de bloqueo para asegurar las púas en la posición ajustada. (Vea la Figura 6.)

UBICACIÓN EN LA SALA

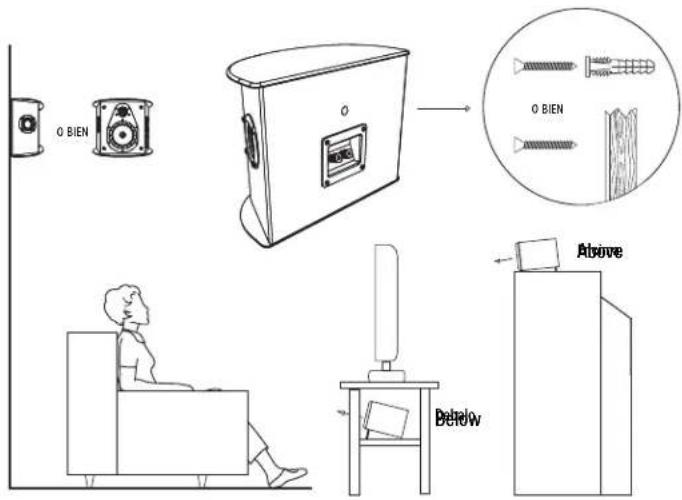

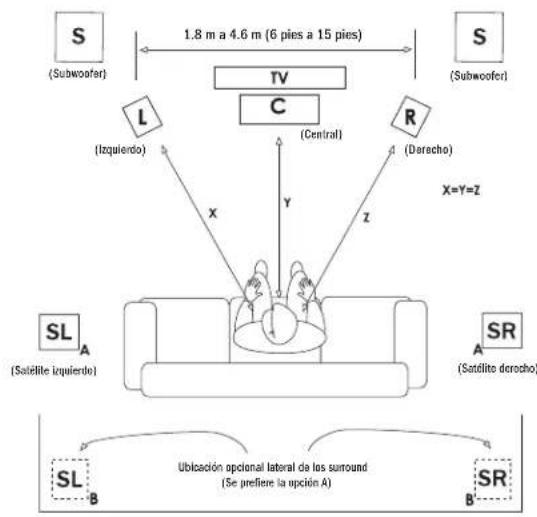

Los altavoces Veritas se desempeñan bien en una variedad de ubicaciones, pero los mejores resultados se logran siguiendo las siguientes pautas: Altavoz frontal izquierdo y altavoz frontal derecho (Vea las figuras 1 y 2) Ponga los altavoces en una misma pared de 6 a 15 pies de distancia uno de otro.• Si son para un sistema de cine en casa, ponga los altavoces a los lados de la • pantalla de video. Póngalos a la misma distancia de la pared ubicada detrás de los altavoces.• Póngalos a la misma altura del piso (los modelos que no sean de piso) con los • excitadores de frecuencias altas a la altura del oído del oyente sentado. Oriente los altavoces hacia el oyente y póngalos a la misma altura o más ad-• elante que las obstrucciones adyacentes (si no están montados en la pared). Poner los altavoces cerca de una esquina o una pared produce más bajos; • alejarlos de las superficies que forman la sala reduce la energía de bajos. La colocación asimétrica de un par de altavoces con respecto a las paredes later-• ales adyacentes puede nivelar las irregularidades de bajos inducidas por la sala. Los modelos de estantería se pueden poner en estanterías o en pedestales • de piso opcionales. Experimente con las pautas especificadas arriba para adaptar la configu-• ración a su gusto y compensar las características acústicas de la sala. Altavoces de canal central (Vea las Figuras 1 y 2) Póngalos justo encima o debajo del centro de la pantalla de video.• Cubra la parte de abajo del altavoz con las almohadillas de goma autoadhesi-• vas incluidas. (Vea la Figura 4.) Altavoces de canal surround (Vea las figuras 1 y 2) Ponga los altavoces a una altura aproximadamente 2 pies mayor que la del oído • del oyente sentado. (Esto es por lo general de 5 a 7 pies sobre el piso.) Los altavoces surround se pueden ubicar en las paredes directamente adya-• centes o en la pared que queda detrás de la posición del oyente. La ubicación final de los altavoces surround depende de las características de • la sala. Enganche los soportes de pared del altavoz en cabezas de tornillos de tamaño • apropiado atornillados en el paral vertical o en un ancla de pared con una capacidad de soporte de peso apropiada. (Vea la figura 2.) Consulte al distribuidor Energy para ver si tiene soportes de pared ajustables • opcionales, si los necesita. Estos soportes se fijan en los bujes roscados que hay en la parte de atrás de la caja del altavoz. Los nuevos altavoces surround de Veritas tienen configuración bipolo y dipolo. Si • los surrounds se van a poner en paralelo con respecto al área de audición, fije el selector en la posición de dipolo. Si se ponen en otro lugar, fije el selector en la posición de bipolo (Vea a la Figura 5). PRECAUCIÓN. Nunca utilice el soporte de pared adjunto para montar el altavoz en el cielo raso. CONEXIONES PRECAUCIÓN. Apague el amplificador antes de hacer las conexiones. Los altavoces tienen, en la parte de atrás de la caja, terminales de conexión positivas (rojas) y negativas (negras) que corresponden a las terminales positivas y negativas de los canales correspondientes (izquierdo, derecho, central, trasero, etc.) del amplificador. ADVERTENCIA

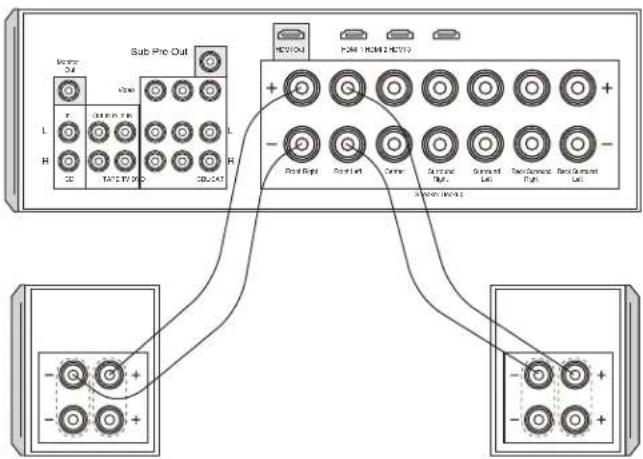

ELÉCTRICA. NO ABRIR. ADVERTENCIA. No abrir. Riesgo de descarga eléctrica. Los voltajes que hay dentro de este equipo son peligrosos para los seres vivos. Dentro del dispositivo no hay piezas que el usuario pueda reparar. Encargue todo servicio al personal de servicio calificado.Conexiones estándar (Vea la figura 3.) Algunos altavoces Veritas tienen dos pares de terminales conectadas por • medio de una banda de metal. Si se quita la banda de metal, los altavoces no funcionan correctamente. Deje la banda en su lugar y conecte el cable de altavoz al par de terminales de arriba. Es posible hacerles cableado doble a los altavoces con dos pares de terminales. Hay más instrucciones en el manual del receptor. Todos los altavoces de su sistema deben conectarse en fase: la terminal • positiva del altavoz debe ir conectada a la terminal positiva del amplificador, la terminal negativa del altavoz debe ir conectada a la terminal negativa del amplificador. La mayoría de los cables de altavoz tienen marcas distintivas en el aislamiento de uno de los conductores para facilitar la conexión correcta. Utilice cable de cobre de dos conductores calibre 16 (AWG) como mínimo, y • mayor calibre para trayectos largos. Las terminales de conexión de su altavoz aceptan cable desnudo, terminales de orejeta de pala y terminales tipo banana. Utilice cualquiera de los pares de terminales y mantenga las bandas de metal • de acoplamiento en su lugar. PRECAUCIÓN. En ningún tipo de conexión debe haber contacto entre las terminales positivas y las terminales negativas del altavoz y del amplificador. Este contacto puede dañar el equipo. Procesamiento de bajos Cuando utilice sus altavoces en un sistema de cine en casa, consulte el manual del propietario de los componentes electrónicos surround para hacer los ajustes correctos de procesamiento de bajos. Como regla general, los altavoces compactos (estantería, canal central y • surround) se ponen en la posición que limita los bajos; es decir, en la posición Pequeño (Small). Los altavoces de piso se ponen, por lo general, en la posición de gama • completa; es decir, en la posición Grande (Large). Consulte también las instrucciones de los componentes electrónicos para • ajustar los volúmenes relativos de los altavoces a fin de que produzcan la misma intensidad en la posición del oyente.

Quitar el polvo o limpiar ocasionalmente la caja con un paño húmedo es • todo lo que se necesita. No utilice nunca limpiadores solventes o abrasivos ni detergentes fuertes. Se puede utilizar el accesorio de cepillo suave de la aspiradora para limpiar la • tela de la rejilla. Nunca rocíe los excitadores (de woofers, altavoces de frecuencias medias o • tweeters) con líquidos limpiadores o lustradores. GARANTÍA EN EE.UU. Y CANADÁ Energy garantiza este producto al comprador original minorista contra defectos de materiales o mano de obra por un período de dos (2) años a partir de la fecha de compra, si se utiliza y se mantiene apropiadamente. Si este producto resulta defectuoso en cuanto a materiales o mano de obra, Energy, a su discreción, (a) reparará o (b) cambiará el producto sin cobrar por piezas ni mano de obra. Si el modelo del producto ya no existe y no se puede reparar de manera eficaz ni cambiar por un modelo idéntico, Energy, a su exclusiva discreción, puede cambiar la unidad por un modelo actual de igual o mayor valor. En algunos casos, puede ser necesario hacer modificaciones en la superficie de montaje cuando se sustituya un modelo antiguo. Energy no asume ninguna responsabili- dad por tal modificación. Para que le hagan reparaciones o cambios de acuerdo con los términos de esta garantía, devuelva el producto al distribuidor primero, si es posible, quien le dará instrucciones correspondientes para repararlo o cambiarlo. Se le exigirá que presente una copia del recibo original. Limitaciones: Esta garantía limitada no cubre fallas del producto causadas por instalación • inapropiada, uso inapropiado, abuso, accidente, descuido, manipulación inapropiada o desgaste por uso normal o deterioro ambiental. Esta garantía limitada no cubre daños cosméticos, tales como daños a • la pintura, o daños emergentes a otros componentes o instalaciones que puedan producirse por cualquier razón a partir de la falla del producto. Esta garantía limitada se anula en productos que no se utilicen de acuerdo • con las instrucciones de Energy. Esta garantía limitada se anula en productos con números de serie • alterados o desparecidos y en productos que no hayan sido comprados a un minorista autorizado. Esta garantía se termina si usted vende o de otro modo transfiere este • producto a otra persona. ESTA GARANTÍA LE DA A USTED DERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN ES POSIBLE QUE USTED TENGA OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO, DE UNA JURISDICCIÓN A OTRA O DE UN PAÍS A OTRO. LA RESPONSABILIDAD DE ENERGY POR MAL FUNCIONAMIENTO Y DEFECTOS DE EQUIPO SE LIMITA AL CAMBIO O LA REPARACIÓN SEGÚN LO ESTIPULA ESTA DECLARACIÓN DE GARANTÍA. PARA LOS CLIENTES DE CANADÁ, ENERGY SE DESISTE DE SU RESPONSABILIDAD POR TODA OTRA GARANTÍA O CONDICIONES EXPRESAS, IMPLÍCITAS, ESTATUTARIAS O DE OTRA ÍNDOLE DEL PRODUCTO. PARA CLIENTES DE EE.UU., TODA OTRA GARANTÍA EXPRESA O IMPLÍCITA DEL PRODUCTO, INCLUIDAS, ENTRE OTRAS, LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA ALGÚN PROPÓSITO EN PARTICULAR, SE LIMITA EN EL TIEMPO AL PERÍODO DE DURACIÓN DE ESTA GARANTÍA. ALGUNOS ESTADOS, JURISDICCIONES O PAÍSES NO PERMITEN LA EXCLUSIÓN DE CIERTAS GARANTÍAS O CONDICIONES IMPLÍCITAS NI LA LIMITACIÓN DE LA DURACIÓN DE LAS GARANTÍAS O CONDICIONES IMPLÍCITAS, DE MODO QUE ESTA LIMITACIÓN PUEDE NO CORRESPONDERLE A USTED. ENERGY NO ACEPTA RESPONSABILIDAD POR DAÑOS ESPECIALES, INDIRECTOS, FORTUITOS O EMERGENTES NI, ENTRE OTRAS, NINGUNA RESPONSABILIDAD POR RECLAMOS DE TERCEROS CONTRA USTED POR DAÑOS O PRODUCTOS QUE NO SE PUEDAN USAR. LA RESPONSABILIDAD MÁXIMA DE ENERGY NO SUPERARÁ LA CANTIDAD QUE USTED PAGÓ POR EL PRODUCTO SUJETO A RECLAMO. ALGUNOS ESTADOS, JURISDICCIONES O PAÍSES NO PERMITEN LA EXCLUSIÓN O LA LIMITACIÓN DE DAÑOS ESPECIALES, INDIRECTOS, FORTUITOS O EMERGENTES, DE MODO QUE LA LIMITACIÓN O EXCLUSIÓN INDICADA PUEDE NO CORRESPONDERLE A USTED. GARANTÍA FUERA DE EE.UU. Y CANADÁ Si este producto se vende a un consumidor fuera de los Estados Unidos o Canadá, la garantía de este producto deberá cumplir con las leyes cor- respondientes. Para que se le preste cualquier servicio de garantía aplicable, comuníquese con el minorista que le vendió este producto o con el distribuidor que se lo suministró.

REGISTRO DEL PRODUCTO

Registre su producto en línea en energy-speakers.com/registerInfOrMacIón SOBre cuMpLIMIentO De cOMpatIBILIDaD eLec- trOMaGnÉtIca (eLectrOMaGnetIc cOMpatIBILIty, eMc) De La fcc y De canaDÁ NOTA. Este equipo ha sido sometido a pruebas y se ha determinado que cumple con los límites establecidos para un dispositivo digital Clase B, en conformidad con la Parte 15 del Reglamento de la FCC. Estos límites se han fijado para ofrecer una protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera, emplea y puede radiar energía de frecuencias de radio y, si no se instala y emplea de acuerdo con las instrucciones, puede causar interferencia perjudicial en las comunicaciones de radio. Sin embargo, no hay garantía de que no habrá interferencia en una instalación en particular. Si este equipo causa interferencia perjudicial a la recepción de radio o de televisión, lo cual puede determinarse apagando y encendiendo el equipo, el usuario puede tratar de corregir la interferencia por medio de una o varias de las siguientes medidas: Reorientar o reubicar la antena de recepción.• Alejar el equipo del receptor• Conectar el equipo y el receptor a tomacorrientes de circuitos diferentes.• Consultar al distribuidor o a un técnico experimentado de radio y televisión.• APROBADO BAJO LA DISPOSICIÓN DE VERIFICACIÓN DE LA PARTE 15 DEL REGLAMENTO DE LA FCC COMO DISPOSITIVO DIGITAL CLASE B. PRECAUCIÓN: LOS CAMBIOS O MODIFICACIONES NO APROBADOS EXPRESA- MENTE POR EL FABRICANTE PUEDEN ANULAR LA AUTORIZACIÓN DEL USUARIO PARA HACER FUNCIONAR ESTE DISPOSITIVO. ESTE DISPOSITIVO DIGITAL CLASE B CUMPLE CON LA NORMA CANADIENSE ICES-003. InfOrMacIón De cOnfOrMIDaD en La unIón eurOpea (eurOpean unIOn, eu) Tiene derecho a llevar la marca CE: satisface la directiva de EMC 2004/108/EC. aVISO De La Deee Nota: Esta marca se aplica sólo a países de la Unión Europea (European Union, EU) y Noruega. Este dispositivo ha sido etiquetado de acuerdo con la directiva europea 2002/96/EC sobre Desechos de Equipo Eléctrico y Electrónico (DEEE) (Waste Electrical and Electronic Equipment, WEEE). Esta etiqueta indica que este producto no se debe desechar con desperdicios domésticos. Se debe dejar en un establecimiento apropiado para su recuperación y reciclaje.figura 5 figura 6 figura 1 figura 2 figura 3 figura 4 Conexiones estándar Above Below Optional side surround placement (Option A is preferred) Front LeftFront RightBack Surround Left Back Surround RightSurround RightSurround Left Speaker HookupCenterHDMI OutHDMI 1 HDMI 2 HDMI 3
