MANUAL DE USUARIO UM36DA HiKOKI

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la infl uencia de drogas, alcohol o medicación. Una distracción momentánea mientras utiliza herramientas eléctricas puede dar lugar a lesiones personales graves. b) Utilice un equipo de protección personal. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco rígido o protección auditiva utilizado en las situaciones adecuadas reducirá las lesiones personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor esté en “off ” antes de conectar la herramienta a una fuente de alimentación o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse lesiones personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el cabello y la ropa alejados de las partes móviles. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que estén conectados y se utilicen adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo. h) No deje que la familiaridad adquirida con el uso frecuente de herramientas le permitan caer en la complacencia e ignorar los principios de seguridad de la herramienta. Una acción descuidada puede causar lesiones graves en una fracción de segundo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Desconecte el enchufe de la fuente eléctrica y/o retire la batería, si es extraíble, de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

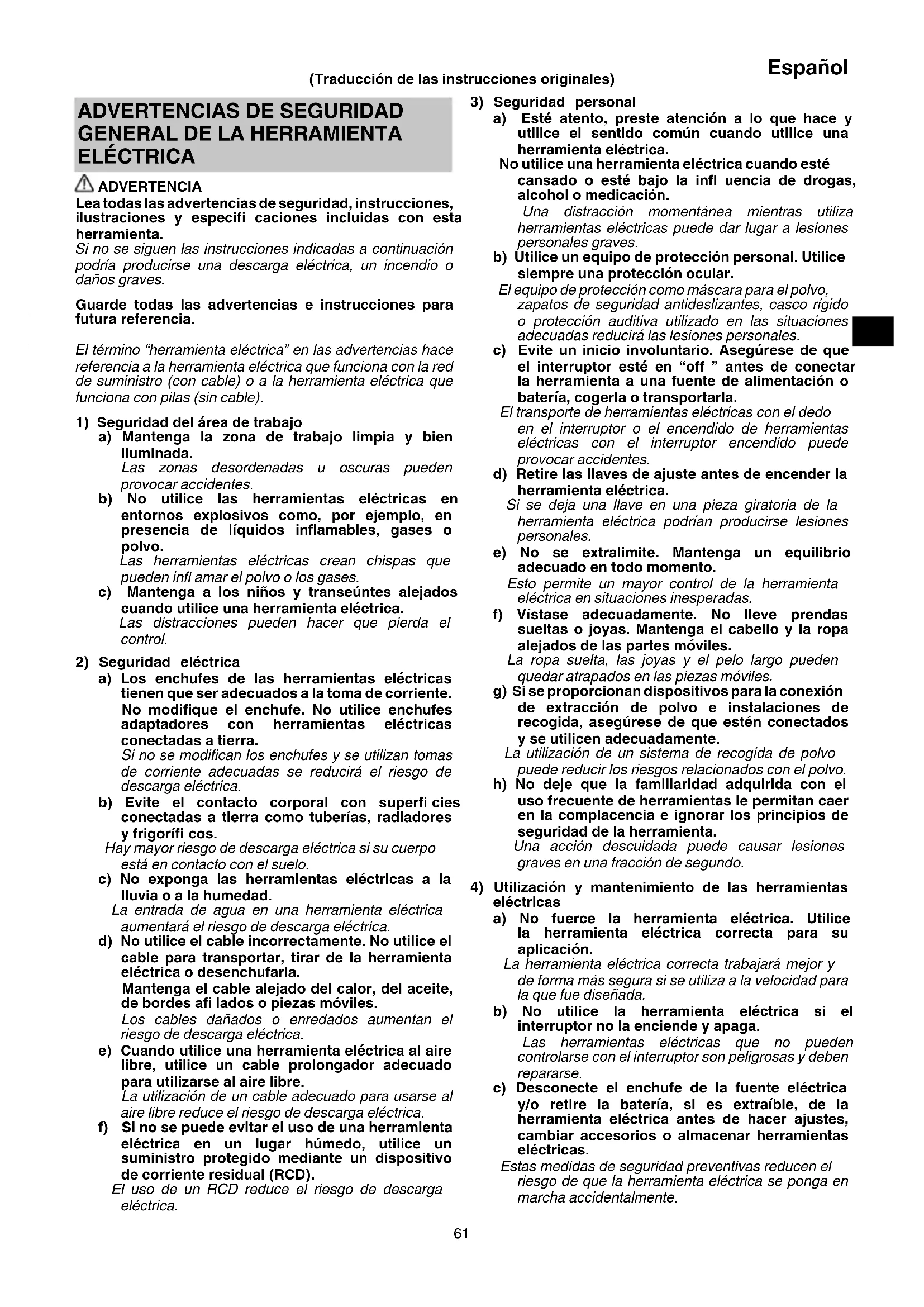

ADVERTENCIAS DE SEGURIDAD

GENERAL DE LA HERRAMIENTA

ELÉCTRICA ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especifi caciones incluidas con esta herramienta. Si no se siguen las instrucciones indicadas a continuación podría producirse una descarga eléctrica, un incendio o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas u oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo. Las herramientas eléctricas crean chispas que pueden infl amar el polvo o los gases. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifi que el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifi can los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superfi cies conectadas a tierra como tuberías, radiadores y frigorífi cos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica. (Traducción de las instrucciones originales) 0000BookUM36DAEU.indb610000BookUM36DAEU.indb61 2020/11/2517:22:142020/11/2517:22:1462 Español d) Guarde las herramientas eléctricas que no se utilicen fuera del alcance de los niños, y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. e) Realice el mantenimiento de las herramientas eléctricas y accesorios. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afi ladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afi lados son más fáciles de controlar, y existe menor riesgo de que se atasquen. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a las previstas podría dar lugar a una situación peligrosa. h) Mantenga los mangos y las superfi cies de agarre secas, limpias y libres de aceite y grasa. Los mangos y las superfi cies de agarre resbaladizos no permiten el manejo y el control seguros de la herramienta en situaciones inesperadas.

5) Utilización y mantenimiento de las herramientas a

batería a) Recargue solo con el cargador especifi cado por el fabricante. Un cargador adecuado para un tipo de batería podría crear peligro de incendio si se utiliza con otra batería. b) Utilice herramientas eléctricas solo con baterías designadas específi camente. La utilización de otras baterías podría crear peligro de daños e incendio. c) Cuando no se utilice la batería, manténgala alejada de otros objetos metálicos como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan crear una conexión entre un terminal y otro. Si se cortocircuitan los terminales de la batería, podrían producirse quemaduras o un incendio. d) En condiciones de uso excesivo, la batería podría expulsar líquido; evite todo contacto. Si se produce un contacto accidentalmente, lávese con agua. Si entra líquido en los ojos, solicite atención médica. El líquido de la batería podría causar irritación o quemaduras. e) No utilice un paquete de baterías o una herramienta que esté dañada o modifi cada. Las baterías dañadas o modifi cadas pueden presentar un comportamiento impredecible que provoque un incendio, una explosión o un riesgo de lesiones. f) No exponga el paquete de baterías o la herramienta al fuego o a una temperatura excesiva. La exposición al fuego o a una temperatura por encima de 130°C puede causar una explosión. g) Siga todas las instrucciones de carga y no cargue el paquete de baterías o la herramienta fuera del intervalo de temperatura especifi cado en las instrucciones. La carga incorrecta o a temperaturas fuera del intervalo especifi cado puede dañar la batería y aumentar el riesgo de incendio.

a) Solicite a un experto cualifi cado que revise la herramienta eléctrica y que utilice solo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. b) Nunca repare los paquetes de baterías dañados. El mantenimiento de los paquetes de baterías debe ser llevado a cabo solamente por el fabricante o por proveedores de servicio autorizados. PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

ADVERTENCIAS DE SEGURIDAD

1. Preparación y comprobación del entorno de trabajo.

Asegúrese de que la zona de trabajo cumpla con todas las condiciones expuestas en las precauciones.

2. No deje que entren sustancias extrañas por el orifi cio de

conexión de la batería recargable.

3. No desmonte nunca la batería recargable ni el cargador.

4. No cortocircuite nunca la batería recargable.

Cortocircuitar la batería provocará tensión eléctrica muy elevada y sobrecalentamiento. Derivará en quemaduras o en daños a la batería.

5. No arroje la batería al fuego. Si la batería se quema

6. Lleve la batería al establecimiento de compra original

en caso de que la duración de la batería recargable sea reducida al usarse. No tire la batería descargada.

7. No inserte objetos en las ranuras de ventilación del

cargador. La inserción de objetos metálicos o infl amables en dichas ranuras puede provocar descargas eléctricas o dañar el cargador.

8. La operación continua de esta unidad podría producir

su recalentamiento, así como daños en el motor y el interruptor. Por lo tanto, siempre que la carcasa se caliente, deje descansar la herramienta durante un rato.

9. Asegúrese de que la batería esté fi rmemente instalada.

Si está fl oja, puede caerse y provocar accidentes.

10. Nunca toque las piezas móviles.

No ponga nunca las manos, los dedos ni ninguna otra parte del cuerpo cerca de las piezas móviles de la herramienta.

11. Nunca opere sin todas las protecciones en su lugar.

No utilice esta herramienta sin todas las protecciones o las características de seguridad colocadas y en condiciones de funcionamiento adecuadas. Si el mantenimiento o las tareas de servicio requieren retirar una protección o una medida de seguridad, asegúrese de colocar el protector o la medida de seguridad antes de reiniciar el funcionamiento de la herramienta.

12. NUNCA deje desatendida la herramienta en marcha.

Apague la alimentación eléctrica. No deje la herramienta hasta que se detenga por completo.

13. La herramienta eléctrica está equipada con un circuito

de protección de temperatura para proteger el motor. Un trabajo continuo podría ocasionar que la temperatura de la unidad se eleve, activando el circuito de protección de temperatura y deteniendo automáticamente la operación. Si esto sucede, deje que la herramienta eléctrica se enfríe antes de volver a utilizarla. 0000BookUM36DAEU.indb620000BookUM36DAEU.indb62 2020/11/2517:22:142020/11/2517:22:1463 Español

14. Tenga cuidado de no romper o dar sacudidas fuertes al

panel de interruptores. Podría ocasionar un problema.

15. No use el producto si la herramienta o los terminales de

la batería (el soporte de la batería) están deformados. Instalar tal batería podría causar un cortocircuito que podría resultar en emisiones de humo o incendios.

16. Mantenga los terminales de la herramienta (soporte de

la batería) libres de virutas y polvo. ○ Antes de su uso, asegúrese de que no se han acumulado virutas ni polvo en la zona de los terminales. ○ Durante el uso, intente evitar que las virutas o el polvo de la herramienta caigan sobre la batería. ○ Al suspender el funcionamiento o tras el uso, no deje la herramienta en un área donde pueda estar expuesta a las virutas o al polvo que caen. De hacerlo, podría causar un cortocircuito que podría resultar en emisiones de humo o incendios.

17. Utilice siempre la herramienta y la batería a temperaturas

INSTRUCCIONES DE SEGURIDAD

DEL MEZCLADOR A BATERÍA

1. Sujete la herramienta con ambas manos por los

mangos previstos. La pérdida de control puede causar lesiones personales.

2. Asegúrese de que existe sufi ciente ventilación al

mezclar materiales infl amables para evitar una atmósfera peligrosa. El vapor desarrollado puede ser inhalado o infl amado por las chispas que produce la herramienta eléctrica.

3. No mezcle comida.

Las herramientas eléctricas y sus accesorios no están diseñados para procesar alimentos.

4. Asegúrese de que el recipiente de mezcla se coloca

en una posición fi rme y segura. Un recipiente que no está asegurado correctamente puede moverse de forma inesperada.

5. Siga las instrucciones y advertencias indicadas

para el material que se va a mezclar. El material que se va a mezclar puede ser perjudicial.

6. No toque el recipiente de mezcla con sus manos ni

inserte ningún otro objeto en él mientras mezcla. El contacto con la cesta de la batidora puede provocar lesiones personales graves.

7. Arranque y haga funcionar la herramienta

únicamente en el recipiente de mezcla. La cesta de la batidora puede doblarse o girar de manera incontrolada.

8. No trabaje con materiales que contengan amianto.

El amianto se considera cancerígeno.

9. Tome las medidas de precaución necesarias

cuando se pueda crear polvo durante el trabajo que sea perjudicial para la salud, combustible o explosivo. Ejemplo: Algunos tipos de polvo se consideran cancerígenos. Utilice una mascarilla y trabaje con un sistema de extracción de polvo y pequeños materiales cuando se pueda conectar.

10. Espere siempre a que la máquina se haya detenido

completamente antes de bajarla. La inserción de la herramienta puede producir un atasco y provocar la pérdida de control de la herramienta mecánica.

11. Mantenga sus manos y cara alejadas del tornillo de

mezcla y otras piezas giratorias durante el uso.

12. Coloque el tornillo de mezcla y los accesorios de

manera segura, como se describe en el manual de instrucciones.

13. Antes del uso, haga funcionar la hélice mezcladora

sin carga, y sin apuntar a nadie mientras lo hace, en busca de anomalías.

14. Evite usar guantes que puedan engancharse en la

herramienta durante el uso.

15. Asegúrese de que nadie pasa por debajo de usted

cuando trabaje en lugares altos. Esto evitará el riesgo de sufrir lesiones en caso de que deje caer cualquier herramienta o materiales.

16. Siga las instrucciones para la lubricación y cambio

Para ampliar su duración, la batería de iones de litio está equipada con la función de protección para detener la salida. En los casos 1 a 3 descritos a continuación, cuando utiliza este producto, incluso si acciona el interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.

1. Cuando la batería restante se agota, el motor se detiene.

En este caso, cárguela inmediatamente.

2. Si la herramienta se sobrecarga, el motor puede

detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volver a utilizarla.

3. Si la batería se calienta excesivamente al realizar un

trabajo de sobrecarga, la alimentación de la batería podría detenerse. En este caso, deje de utilizar la batería y deje que se enfríe. A continuación, puede volver a utilizarla. Asimismo, preste atención a las siguientes advertencias y precauciones. ADVERTENCIA Para evitar fugas de la batería, generación de calor, emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.

1. Asegúrese de que no entran virutas o polvo en la batería.

○ Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería. ○ Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería. ○ No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo. ○ Antes de almacenar una batería, retire las virutas y el polvo que se hayan adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.).

2. No perfore la batería con un objeto afi lado como un

clavo, no la golpee con un martillo, la pise, la tire ni la exponga a fuertes impactos físicos.

3. No utilice una batería que parezca estar dañada o

4. No utilice la batería con las polaridades cambiadas.

5. No conecte la batería directamente a salidas eléctricas

ni a tomas de mechero de automóviles.

6. No utilice la batería para un fi n diferente a los

7. Si la carga de la batería no fi naliza ni siquiera cuando ha

transcurrido el tiempo de carga especifi cado, detenga inmediatamente el proceso de carga.

8. No coloque o exponga la batería a temperaturas

elevadas o alta presión, como en un microondas, una secadora o en un recipiente de alta presión.

9. Aléjela del fuego inmediatamente cuando se detecte

una fuga o un olor raro.

10. No la utilice en un lugar donde se generen grandes

cantidades de electricidad estática. 0000BookUM36DAEU.indb630000BookUM36DAEU.indb63 2020/11/2517:22:152020/11/2517:22:1564 Español

11. Si se producen fugas de batería, mal olor, se genera

calor, la batería está descolorida o deformada, o presenta algún tipo de funcionamiento anómalo durante su uso, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización.

12. No sumerja la batería ni permita que fl uya hacia el

interior fl uido alguno. La entrada de líquido conductivo, como agua, puede causar daños que resultarán en un incendio o una explosión. Guarde la batería en un lugar fresco y seco, lejos de materiales infl amables y combustibles. Se deben evitar atmósferas de gas corrosivo. PRECAUCIÓN

1. Si el líquido de fuga de la batería entra en contacto

con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo, y póngase en contacto con un médico inmediatamente. Si no se trata, el líquido podría causar problemas de visión.

2. Si el líquido de fuga entra en contacto con la piel o la

ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo, inmediatamente. Podría producir irritación cutánea.

3. Si observa óxido, mal olor, recalentamiento,

decoloración, deformación u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvala al proveedor o distribuidor. ADVERTENCIA Si una sustancia extraña conductiva accede al terminal de la batería de iones de litio, esta podría sufrir un cortocircuito y provocar un incendio. Cuando guarde la batería de iones de litio, asegúrese de respetar las siguientes reglas. ○ No deje restos conductivos, clavos ni cables, como por ejemplo cables de hierro o de cobre, en el estuche de almacenamiento. ○ Para evitar que se produzcan cortocircuitos, cargue la batería en la herramienta o fi je con fi rmeza la tapa de la batería hasta que deje de verse el ventilador.

A PROPÓSITO DEL TRANSPORTE DE

LA BATERÍA DE IONES DE LITIO Al transportar una batería de iones de litio, tenga en cuenta las siguientes precauciones. ADVERTENCIA Notifi que a la compañía de transporte que un paquete contiene una batería de iones de litio, informe a la compañía eléctrica de su potencia de salida y siga las instrucciones de la compañía de transporte al preparar su transporte. ○ Las baterías de iones de litio que superen una potencia de salida de 100 Wh se considera que son materiales peligrosos en la Clasifi cación de Transporte y requieren procedimientos de aplicación especiales. ○ Para el transporte en el extranjero, deberá cumplir con las leyes internacionales y las normas y regulaciones del país de destino. ○ Si el BSL36B18 está instalado en la herramienta eléctrica, la potencia de salida excederá 100 Wh y la unidad se clasifi cará como Mercancía Peligrosa para la clasifi cación de carga.

Potencia de salida Número de 2 o 3 dígitos

PRECAUCIONES DE CONEXIÓN DEL

DISPOSITIVO USB (UC18YSL3) Cuando se produce un problema inesperado, los datos en un dispositivo USB conectado a este producto podrían dañarse o perderse. Asegúrese siempre de realizar una copia de seguridad de los datos contenidos en el dispositivo USB antes de su uso con este producto. Tenga en cuenta que nuestra compañía no acepta ninguna responsabilidad por los datos almacenados en el dispositivo USB que se hayan dañado o perdido, ni por ningún daño que pudiera sufrir un dispositivo conectado. ADVERTENCIA ○ Antes de usar, compruebe el cable de conexión USB en busca de cualquier defecto o daño. Usar un cable USB defectuoso o dañado puede provocar emisiones de humo o incendios. ○ Cuando no se está usando el producto, cubra el puerto USB con la cubierta de goma. Acumulación de polvo, etc. en el puerto USB puede provocar emisiones de humo o incendios. NOTA ○ Podría haber una pausa ocasional durante la recarga USB. ○ Cuando no se esté cargando un dispositivo USB, retire el dispositivo USB del cargador. De lo contrario, podría no solo reducir la vida de la batería de un dispositivo USB, pero también podría ocasionar accidentes imprevistos. ○ En función del tipo, algunos dispositivos USB no podrán cargarse.

NOMBRES DE LAS PIEZAS

(Fig. 1 – Fig. 13) Escudo de goma Eje (A2) (material: acero de barra liso) Tornillo (A5) (material: acero liso) Tuerca hexagonal (M14) Soporte (M14) (material: acero liso) Asa lateral Batería Tapa de la batería Interruptor de activación Bloqueo del interruptor Botón de bloqueo Motor Placa identifi cativa Palanca de cambio Testigo indicador de carga Interruptor del indicador del nivel de batería Testigo indicador del nivel de batería Flecha Llave de doble boca (17, 22 mm) Llave de doble boca (17, 19 mm) 0000BookUM36DAEU.indb640000BookUM36DAEU.indb64 2020/11/2517:22:152020/11/2517:22:1565 Español Pestillo Cubierta de goma Puerto USB Cable USB SÍMBOLOS ADVERTENCIA A continuación se muestran los símbolos usados para la máquina. Asegúrese de comprender su signifi cado antes del uso. UM36DA: Mezclador a Batería Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones. Solo para países de la Unión Europea No deseche los aparatos eléctricos junto con los residuos domésticos. De conformidad con la Directiva Europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fi n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas. Corriente continua V Voltaje nominal

Velocidad sin carga Encendido Apagado Lock El interruptor se bloquea en la posición “ENCENDIDO”. Desconecte la batería Bloquear Desbloquear Cambiar velocidad de rotación: baja velocidad Cambiar velocidad de rotación: alta velocidad Advertencia Acción prohibida Batería Interruptor indicador de batería restante Se enciende; La carga restante de la batería se encuentra por encima del 75%. Se enciende; La carga restante de la batería es del 50% – 75%. Se enciende; La carga restante de la batería es del 25% – 50%. Se enciende; La carga restante de la batería es menos del 25%. Parpadea; La carga restante de la batería está prácticamente agotada. Cargue la batería lo antes posible. Parpadea; La salida se suspendió debido a una alta temperatura. Extraiga la batería de la herramienta y deje que se enfríe. Parpadea; Salida suspendida debido a un fallo o mal funcionamiento. El problema puede estar relacionado con la batería, póngase en contacto con su distribuidor.

ACCESSORIOS ESTÁNDAR

Además de la unidad principal (1 unidad), el paquete contiene los accesorios indicados en la página 247. Los accesorios estándar están sujetos a cambio sin previo aviso.

SELECCIÓN DE LOS ACCESORIOS

Los accesorios de esta máquina aparecen indicados en la página 248. APLICACIONES Mezcla de materiales tales como pintura, material de pulverización (recubrimiento para muros de arena, recubrimiento para azulejos), yeso, mortero y mortero de nivelación 0000BookUM36DAEU.indb650000BookUM36DAEU.indb65 2020/11/2517:22:162020/11/2517:22:1666 Español ESPECIFICACIONES

1. Herramienta eléctrica

Modelo UM36DA Voltaje 36 V Velocidad sin carga 0 – 500 min

(a baja velocidad) 0 – 1200 min

(a alta velocidad) Diámetro del tornillo de mezcla (accesorio estándar) 150 mm Diámetro máximo del tornillo de mezcla 200 mm (Cuerpo) Dimensiones Longitud x Altura x Anchura 929 x 224 x 109 mm Batería disponible para esta herramienta* Batería multivoltaje Peso** 4,4 – 4,7 kg

• Las baterías existentes (serie BSL3660/3620/3626, BSL18xx, etc.) no se pueden utilizar con esta herramienta. ** De acuerdo al Procedimiento EPTA 01/2014 Dependiendo de la batería conectada. El peso más pesado se mide con BSL36B18 (se vende por separado). Control electrónico ○ Inicio suave Reduce el retroceso contra el operador al administrar el número de rotaciones durante el arranque. ○ Protección de reinicio de tensión 0 La función de protección de reinicio de tensión 0 evita que la herramienta eléctrica se vuelva a poner en marcha una vez cortada la alimentación temporalmente durante la operación. ○ Velocidad constante ○ Protección frente a sobrecargas Esta función de protección corta el suministro de alimentación al motor en el caso de sobrecarga del motor o de una reducción clara en la velocidad de rotación durante el funcionamiento. Cuando la función de protección de sobrecarga se ha activado, el motor podría detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volver a utilizarla. ○ Protección frente a sobrecalentamiento Esta función de protección corta el suministro de alimentación al motor y detiene la herramienta eléctrica en caso de sobrecalentamiento del motor durante el funcionamiento. Cuando la función de protección de sobrecalentamiento se ha activado, el motor podría detenerse. En este caso, suelte el interruptor de la herramienta y enfríela durante unos minutos. A continuación, puede volver a utilizarla. NOTA Debido al programa continuo de investigación y desarrollo de HiKOKI estas especifi caciones están sujetas a cambio sin previo aviso.

Modelo BSL36A18 BSL36B18 Tensión 36 V / 18 V (Cambio Automático*) Capacidad de la batería 2,5 Ah / 5,0 Ah 4,0 Ah / 8,0 Ah (Cambio Automático*) Productos inalámbricos disponibles** Serie de voltio múltiple, producto de 18 V Cargador disponible Cargador deslizante para baterías de iones de litio

• La misma herramienta cambiará automáticamente. ** Consulte nuestro catálogo general para más detalles.

Modelo UC18YSL3 Tensión de carga 14,4 V – 18 V Peso 0,6 kg CARGA Antes de utilizar la herramienta eléctrica, cargue la batería de la siguiente manera.

1. Enchufe el cable de alimentación del cargador a

una toma de corriente de CA. Al conectar el enchufe del cargador a una toma de corriente, el testigo indicador de carga parpadeará en rojo (a intervalos de 1 segundo).

2. Inserte la batería en el cargador

Inserte la batería con fi rmeza en el cargador como se muestra en la Fig. 3 (en la página 2).

Cuando inserte una batería en el cargador, el testigo indicador de carga parpadeará en azul. Cuando la batería esté totalmente cargada, el testigo indicador de carga se iluminará en verde. (consulte la Tabla 1) (1) Indicación del testigo indicador de carga Las indicaciones del testigo indicador de carga serán las mostradas en la Tabla 1, según el estado del cargador o de la batería recargable. 0000BookUM36DAEU.indb660000BookUM36DAEU.indb66 2020/11/2517:22:162020/11/2517:22:1667 Español Tabla 1 Indicaciones del testigo indicador de carga Testigo indicador de carga (ROJO/ AZUL/ VERDE/ PÚRPURA) Antes de la carga Parpadea (ROJO) Se enciende durante 0,5 segundos. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). Conectada a la fuente de alimentación Durante la carga Parpadea (AZUL) Se enciende durante 0,5 segundos. No se enciende durante 1 segundo. (apagado durante 1 segundo) Capacidad de la batería a menos del 50% Parpadea (AZUL) Se enciende durante 1 segundo. No se enciende durante 0,5 segundos (apagada durante 0,5 segundos). Capacidad de la batería a menos del 80% Se enciende (AZUL) Se enciende de forma continua Capacidad de la batería a más del 80% Carga completada Se enciende (VERDE) Se enciende de forma continua (Sonido continuo de la señal acústica: alrededor de 6 segundos) Espera por sobrecalentamiento Parpadea (ROJO) Se enciende durante 0,3 segundos. No se enciende durante 0,3 segundos (apagada durante 0,3 segundos). Batería recalentada. No puede cargarse (la carga comenzará cuando la batería se enfríe). Carga imposible Destellos (PÚRPURA) Se enciende durante 0,1 segundos. No se enciende durante 0,1 segundos (apagada durante 0,1 segundos). (Señal acústica intermitente: alrededor de 2 segundos) Fallo de funcionamiento de la batería o del cargador (2) Acerca de las temperaturas y el tiempo de carga de la batería recargable Las temperaturas y el tiempo de carga se ajustarán a los valores expuestos en la Tabla 2. Tabla 2 Cargador UC18YSL3 Batería Tipo de batería Li-ion Temperatura a la que podrá cargarse la batería 0°C – 50°C Tensión de carga V 14,4 18 Tiempo de carga, aprox. (a 20°C) Serie BSL14xx Serie BSL18xx Serie voltio múltiple (4 células) (8 células) (5 células) (10 células) (10 células) min. BSL1415S

NOTA El tiempo de carga puede variar según la temperatura ambiente y la tensión de la fuente de alimentación.

4. Desconecte el cable de alimentación del cargador

de la toma de corriente.

5. Sostenga el cargador con fi rmeza y saque la

batería. NOTA Asegúrese de extraer la batería del cargador después de usarlo y, a continuación, guárdelo. 0000BookUM36DAEU.indb670000BookUM36DAEU.indb67 2020/11/2517:22:162020/11/2517:22:1668 Español Sobre la descarga eléctrica en caso de baterías nuevas, etc. Ya que la sustancia química interna de las baterías nuevas y las baterías que no se han utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2 – 3 veces. Cómo hacer que las baterías duren más. (1) Recargue las baterías antes de que se gasten completamente. Cuando sienta que la energía de la herramienta se debilita, detenga inmediatamente la herramienta y recargue su batería. Si continúa utilizando la herramienta y gasta la corriente eléctrica, la batería podría resultar dañada y su vida útil se acortará. (2) Evite realizar la recarga a altas temperaturas. Una batería recargable se calentará inmediatamente después de su uso. Si tal batería se recarga inmediatamente después de su uso, su substancia química interna se deteriorará, y la vida útil de la batería se acortará. Deje la batería y recárguela después de que se haya enfriado un rato. PRECAUCIÓN ○ Si la batería se carga cuando está caliente porque ha permanecido durante un periodo de tiempo prolongado en un lugar expuesto a la luz directa del sol o porque la batería acaba de utilizarse, el testigo indicador de carga se enciende durante 0,3 segundos, no se enciende durante 0,3 segundos (apagada durante 0,3 segundos). En ese caso, deje primero que se enfríe la batería y, a continuación, inicie la carga. ○ Cuando el testigo indicador de carga parpadea (en intervalos de 0,2 segundos), compruebe y extraiga los objetos extraños del conector del cargador de la batería. Si no hay objetos extraños, es probable que la batería o el cargador funcionen incorrectamente. Llévelo a su Centro de servicio técnico autorizado. ○ Como el microordenador incorporado tarda unos tres segundos en confi rmar que la batería que se está cargando con el UC18YSL3 se ha retirado, espere como mínimo tres segundos antes de volver a introducirla para continuar con la carga. Si la batería vuelve a introducirse antes de que transcurran tres segundos, puede que no se cargue correctamente.

MONTAJE Y FUNCIONAMIENTO

Acción Figura Página Extracción e inserción de la batería (*1)

Indicador de batería restante

Operación de conmutación 5 3 Cambio a baja velocidad/alta velocidad (*2)

Montaje y desmontaje del soporte (*3) 7 3 Fijación del asa lateral 8 4 Montaje del tornillo (*4) 9 4 Modo de empleo (*5) 10 5 Carga de un dispositivo USB desde una toma eléctrica 11-a 5 Carga de un dispositivo USB y una batería desde una toma eléctrica 11-b 5 Cómo recargar el dispositivo USB

Cuando la carga de dispositivos USB se ha completado

Selección de los accesorios ―

(*1) Extracción e inserción de la batería NOTA A menos que desee retirar o instalar una batería, compruebe que la tapa de la batería esté bien cerrada. Si penetra agua, hormigón o polvo en la carcasa de la herramienta eléctrica o en los terminales de la batería, puede producirse un fallo. (*2) Cambio de baja velocidad/alta velocidad PRECAUCIÓN Evite mezclar materiales viscosos en el Modo 2 (alta velocidad). El motor se parará si detecta una carga excesiva. Una sobrecarga puede dañar la herramienta. Para cambiar la velocidad, gire la palanca de cambio tal y como indica la fl echa. El número “1” grabado en el cuerpo de la máquina indica baja velocidad, el número “2” alta velocidad. Si es difícil girar la palanca de cambio, gire el eje ligeramente en cualquier dirección y, a continuación, gire la palanca de cambio de marchas de nuevo. NOTA ○ Alinee la fl echa de la palanca de cambio a una de las posiciones numeradas. Usar con la palanca de cambio ajustada entre las posiciones numeradas podría dañar la herramienta. ○ Solamente gire la palanca de cambio cuando el motor no esté en marcha. Cambiar la posición de la palanca de cambio con el motor en marcha podría dañar la herramienta. Modo Modo 1 (Baja velocidad) Modo 2 (Alta velocidad) Velocidad de rotación 0 – 500 min

Uso Materiales de alta viscosidad (p. ej., mortero) Materiales de baja viscosidad (p. ej., pintura o mortero de nivelación) (*3) Montaje y desmontaje del soporte Instalado en la unidad principal al realizar el embalaje. 0000BookUM36DAEU.indb680000BookUM36DAEU.indb68 2020/11/2517:22:162020/11/2517:22:1669 Español (*4) Montaje del tornillo PRECAUCIÓN Para evitar lesiones, tenga mucho cuidado al montar o desmontar el tornillo de mezcla. (*5) Modo de empleo NOTA ○ Asegúrese de que el recipiente de mezcla se coloca en una posición fi rme y segura. Un recipiente que no está asegurado correctamente puede moverse de forma inesperada. ○ Coloque el tornillo de mezcla dentro del contenedor y compruebe la seguridad antes de encender el interruptor. Tras fi nalizar la mezcla, espere a que el tornillo de mezcla se detenga por completo antes de retirarlo del contenedor. ○ Comience a mezclar a baja velocidad. Evalúe el estado de la mezcla antes de ajustar la velocidad.

MANTENIMIENTO E INSPECCIÓN

PRECAUCIÓN Asegúrese de apagar el interruptor y extraer la batería antes de realizar tareas de mantenimiento e inspección.

1. Limpieza del tornillo de mezcla

Para ampliar la vida útil de la hélice y del eje, lávelos con agua después del uso. PRECAUCIÓN No deje la herramienta con el tornillo de mezcla sumergido en yeso. Si lo hace, es posible que se produzca corrosión, que la superfi cie de la hélice se desprenda y que se contamine el yeso.

2. Inspección de los tornillos de montaje

Inspeccione con regularidad todos los tornillos de montaje y asegúrese de que estén bien apretados. Si hay algún tornillo suelto, apriételo inmediatamente. No hacerlo podría provocar riesgos graves.

3. Mantenimiento del motor

El bobinado de la unidad del motor es el auténtico corazón de la herramienta eléctrica. Tenga el máximo cuidado posible para asegurarse de que el bobinado no se daña ni se moja con aceite o agua.

4. Inspección de los terminales (herramienta y

batería) Compruebe para asegurarse de que no se han acumulado virutas ni polvo en los terminales. En ocasiones verifi que antes, durante y después de la operación. PRECAUCIÓN Retire las virutas o el polvo que pudiera haberse acumulado en los terminales. De lo contrario puede producirse un fallo en el funcionamiento.

5. Limpieza del exterior

Después de utilizar la herramienta eléctrica, limpie la carcasa (en especial, los orifi cios de ventilación, las zonas de alrededor del interruptor de activación y las zonas cercanas a los bordes de las tapas requieren una limpieza cuidadosa) para quitar el hormigón con un paño empapado en una solución de agua jabonosa y bien escurrido. No utilice gasolina, disolvente, bencina ni queroseno, ya que estos productos pueden disolver los plásticos. Retire inmediatamente el hormigón que haya quedado adherido al montaje fl exible.

Guarde la herramienta en un lugar en el que la temperatura sea inferior a 40°C y fuera del alcance de los niños. NOTA Almacenamiento de baterías de iones de litio Compruebe que las baterías de iones de litio se hayan cargado completamente antes de almacenarlas. Un almacenamiento prolongado de las baterías (3 meses o más) con poca carga podría deteriorar su funcionamiento, reduciendo en gran medida el tiempo de uso de la batería o haciendo que las baterías no puedan mantener una carga. No obstante, la reducción en gran medida del tiempo de uso de la batería puede recuperarse si se carga y utiliza de dos a cinco veces. Si el tiempo de uso de la batería es extremadamente corto a pesar de haber cargado y utilizado la batería varias veces, deberá considerarla agotada y comprar una nueva. PRECAUCIÓN En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. Aviso importante sobre las baterías de las herramientas eléctricas a batería de HiKOKI Utilice siempre una de nuestras baterías genuinas. No podemos garantizar la seguridad y el funcionamiento de nuestra herramienta eléctrica a batería cuando se utiliza con baterías diferentes a las indicadas por nosotros, o cuando la batería se desmonta y modifi ca (como cuando se desmontan y sustituyen celdas u otras piezas internas). GARANTÍA Las herramientas eléctricas de HiKOKI incluyen una garantía conforme al reglamento específi co legal/nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el uso excesivo ni tampoco los provocados por el desgaste normal. En caso de reclamación, envíe la herramienta eléctrica, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al fi nal de estas instrucciones de uso, al Centro de servicio autorizado de HiKOKI. 0000BookUM36DAEU.indb690000BookUM36DAEU.indb69 2020/11/2517:22:172020/11/2517:22:1770 Español Información sobre el ruido propagado por el aire y la vibración Los valores medidos se determinaron de acuerdo con la norma EN62841 y se declaran de conformidad con la norma ISO 4871. Nivel de potencia acústica ponderada A: 96 dB (A) Nivel de presión acústica ponderada A: 85 dB (A) Incertidumbre K: 3 dB (A). Utilice protecciones auditivas. Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con la norma EN62841. Valor de emisión de vibración

El valor total declarado de las vibraciones y el valor declarado de las emisiones de ruido han sido medidos de acuerdo con un método de prueba estándar y pueden utilizarse para comparar una herramienta con otra. También podrían utilizarse en una evaluación preliminar de la exposición. ADVERTENCIA ○ La vibración y la emisión de ruido durante el uso real de la herramienta eléctrica pueden diferir del valor total declarado en función de las formas de uso de la herramienta, especialmente del tipo de pieza de trabajo procesada; y ○ Identifi que las medidas de seguridad para proteger al operador basadas en una estimación de exposición en condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento, como tiempos durante los que la herramienta está apagada y durante los que funciona lentamente, además del tiempo de activación). NOTA Debido al programa continuo de investigación y desarrollo de HiKOKI estas especifi caciones están sujetas a cambio sin previo aviso.

SOLUCIÓN DE PROBLEMAS

Siga las instrucciones que se indican en la siguiente tabla si la herramienta no funciona normalmente. Si esto no soluciona el problema, consulte a su distribuidor o al centro de servicio autorizado de HiKOKI.

1. Herramienta eléctrica

Síntoma Posible causa Solución No se mueve No queda batería. Cargue la batería. La batería no está instalada correctamente. Empuje la batería hacia dentro hasta que escuche un clic. Se ha instalado la batería con el interruptor accionado. Se ha activado la función de seguridad. Suelte el interruptor una vez y vuelva a presionarlo para que la herramienta se mueva. Se detiene repentinamente Circuito de protección contra sobrecarga activado. Elimine la causa de la sobrecarga. El material que se mezcla es viscoso. Cambie de alta a baja velocidad. Circuito de protección térmica activado debido al sobrecalentamiento de la batería o de la herramienta en sí. Permita que la batería y la herramienta se enfríen completamente. No se puede tirar del interruptor El botón de bloqueo está pulsado Suelte el botón de bloqueo. No se puede instalar la batería Se intenta instalar una batería diferente a la del tipo especifi cado. Use una batería de la gama Multi Volt. 0000BookUM36DAEU.indb700000BookUM36DAEU.indb70 2020/11/2517:22:172020/11/2517:22:1771 Español

Síntoma Posible causa Solución El testigo indicador de carga está parpadeando en púrpura rápidamente y la carga de la batería no comienza. La batería no está insertada completamente. Inserte la batería fi rmemente. Hay materias extrañas en el terminal de la batería o en el lugar en el que la batería está colocada. Quite la materia extraña. El testigo indicador de carga parpadea en rojo y la carga de la batería no comienza. La batería no está insertada completamente. Inserte la batería fi rmemente. La batería se calienta excesivamente. Si la deja sola la batería comenzará a cargar automáticamente si su temperatura disminuye, pero esto puede acortar la duración de la batería. Es recomendable que la batería se enfríe en un lugar bien ventilado lejos de la luz directa del sol antes de cargarla. El tiempo de uso de la batería es corto aún cuando está completamente cargada. La vida de la batería se ha agotado. Cambie la batería por una nueva. La batería tarda mucho tiempo en cargarse. La temperatura de la batería, el cargador, o el entorno es extremadamente baja. Cargue la batería en interiores o en otro ambiente más cálido. Las aberturas de ventilación del cargador están obstruidas, lo que provoca que sus componentes internos se calienten excesivamente. Evite bloquear las aberturas de ventilación. El ventilador de enfriamiento no está en marcha. Póngase en contacto con un centro de servicio autorizado de HiKOKI para llevar a cabo las reparaciones. La lámpara de alimentación USB ha sido apagada y el dispositivo USB ha dejado de cargarse. La capacidad de la batería se ha vuelto baja. Cambie la batería por una que tenga capacidad restante. Enchufe la clavija del cargador a una toma de corriente eléctrica. La lámpara de alimentación USB no se apaga incluso después de que ha fi nalizado la carga del dispositivo USB. La lámpara de alimentación USB se enciende en verde para indicar que es posible la carga mediante USB. Esto no es un mal funcionamiento. No está claro cuál es el estado de carga del dispositivo USB, o si su carga se ha completado. La lámpara de alimentación USB no se apaga incluso cuando la carga ha fi nalizado. Examine el dispositivo USB que se está cargando para confi rmar su estado de carga. La carga de un dispositivo USB se detiene a mitad de proceso. El cargador estaba conectado a una toma de corriente mientras el dispositivo USB se estaba cargando utilizando la batería como fuente de alimentación. Esto no es un mal funcionamiento. El cargador hace una pausa en la carga USB durante unos 5 segundos cuando está diferenciando entre las fuentes de alimentación. Una batería estaba introducida en el cargador mientras el dispositivo USB se estaba cargando utilizando un enchufe de red como fuente de alimentación. La carga del dispositivo USB se detiene en un punto intermedio cuando la batería y el dispositivo USB se están cargando al mismo tiempo. La batería se ha cargado completamente. Esto no es un mal funcionamiento. El cargador hace una pausa en la carga USB durante unos 5 segundos mientras comprueba si la batería ha completado con éxito la carga. La carga del dispositivo USB no se inicia cuando la batería y el dispositivo USB se están cargando al mismo tiempo. La capacidad restante de la batería es extremadamente baja. Esto no es un mal funcionamiento. Cuando la capacidad de la batería alcanza un cierto nivel, la carga USB comienza automáticamente. 0000BookUM36DAEU.indb710000BookUM36DAEU.indb71 2020/11/2517:22:172020/11/2517:22:1772 Português Não utilize uma ferramenta elétrica quando estiver cansado ou sob a infl uência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto trabalha com ferramentas elétricas pode resultar em ferimentos pessoais graves. b) Utilize equipamento de proteção pessoal. Utilize sempre proteção para os olhos. O equipamento de proteção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, capacete ou proteção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais. c) Evite arranques acidentais. Certifi que-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta. Transportar ferramentas elétricas com o dedo no interruptor ou ativar ferramentas que estão com o interruptor ligado é propício a acidentes. d) Remova qualquer chave de parafusos ou chave- inglesa de regulação antes de ligar a ferramenta. Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais. e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados. Isto permite obter um melhor controlo da ferramenta em situações inesperadas. f) Vista-se adequadamente. Não use roupas largas ou joias. Mantenha o seu cabelo e roupa longe de peças móveis. As roupas largas, joias ou cabelo comprido podem fi car presos nas peças móveis. g) Se forem fornecidos dispositivos para a ligação de extratores de pó e dispositivos de recolha, certifi que-se de que estes estão ligados e são utilizados adequadamente. A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó. h) Não deixe que a familiaridade resultante de uma utilização frequente das ferramentas permita que se torne complacente e ignore os princípios de segurança das ferramentas. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.
