BRUGSANVISNING UM36DA HiKOKI

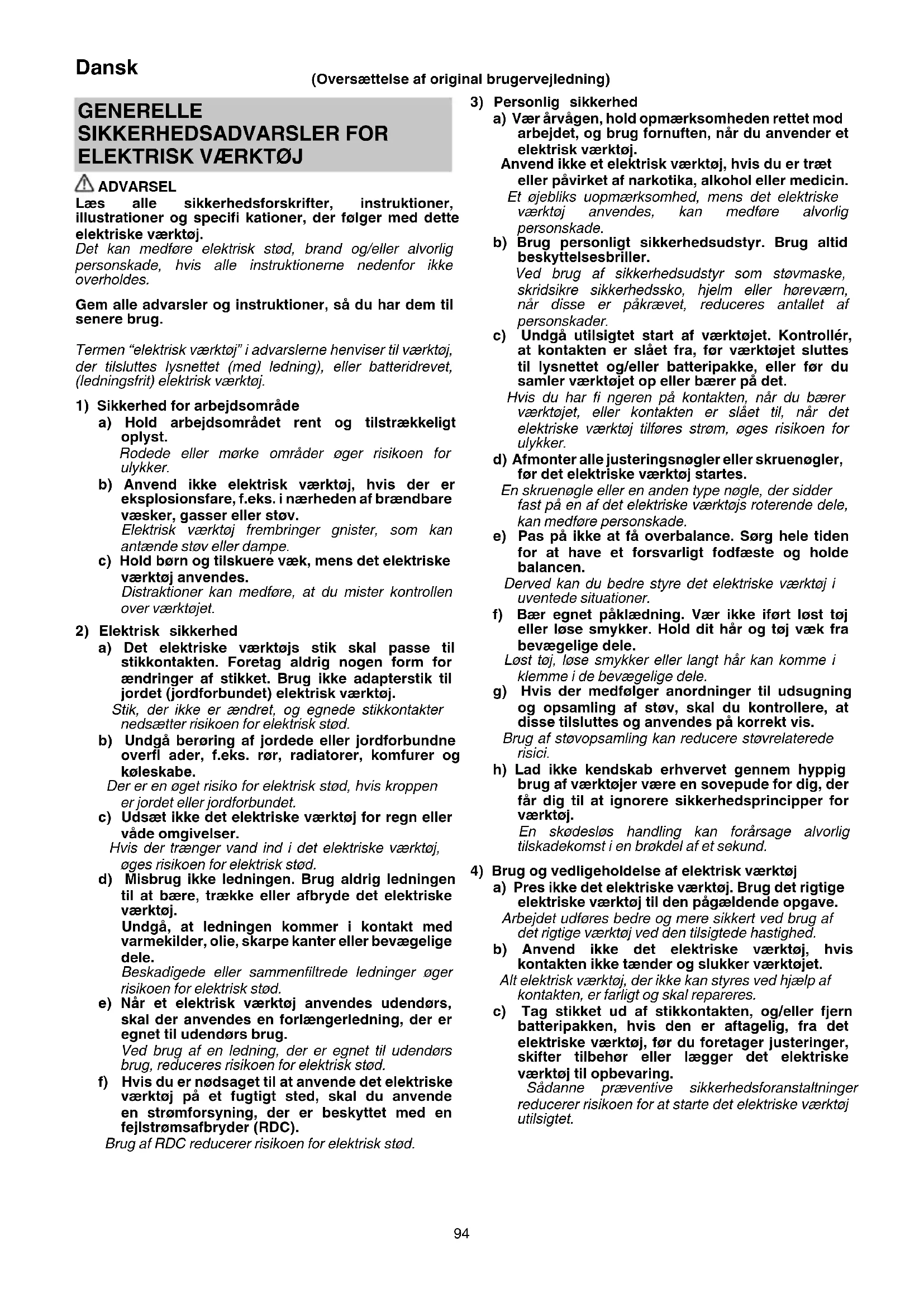

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj. Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, når disse er påkrævet, reduceres antallet af personskader. c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det. Hvis du har fi ngeren på kontakten, når du bærer værktøjet, eller kontakten er slået til, når det elektriske værktøj tilføres strøm, øges risikoen for ulykker. d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade. e) Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved kan du bedre styre det elektriske værktøj i uventede situationer. f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele. Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele. g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis. Brug af støvopsamling kan reducere støvrelaterede risici. h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj. En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed. b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres. c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring. Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet. GENERELLE SIKKERHEDSADVARSLER FOR

ADVARSEL Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes. Gem alle advarsler og instruktioner, så du har dem til senere brug. Termen “elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

a) Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker. b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes. Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj. Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød. b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser. Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød. d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfi ltrede ledninger øger risikoen for elektrisk stød. e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød. f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC). Brug af RDC reducerer risikoen for elektrisk stød. (Oversættelse af original brugervejledning) 0000BookUM36DAEU.indb940000BookUM36DAEU.indb94 2020/11/2517:22:242020/11/2517:22:2495 Dansk d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj. Elektrisk værktøj er farligt i hænderne på uerfarne brugere. e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj. f) Sørg for, at skæreværktøj er skarpt og rent. Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre. g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede. h) Hold håndtag og gribefl ader tørre, rene og fri for olie og fedt. Glatte håndtag og gribefl ader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.

5) Brug og vedligeholdelse af batteriværktøj

a) Genopladning må kun udføres med den oplader, der er specifi ceret af producenten. En oplader, der passer til en type batteripakke, kan give risiko for brand, når den anvendes med en anden batteripakke. b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker. Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand. c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden. Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand. d) Under særligt dårlige omstændigheder kan der sive væske ud af batteriet; Undlad at komme i berøring med den. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp. Væske, der siver ud fra batteriet, kan irritere huden eller give forbrændinger. e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd, der medfører brand, eksplosion eller risiko for tilskadekomst. f) Udsæt ikke en batteripakke eller et værktøj for åben ild eller overdreven temperatur. Udsættelse for åben ild eller temperaturer på over 130°C kan medføre eksplosion. g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele. Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes. b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere. FORHOLDSREGEL Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysisk svagelige personer. EKSTRA SIKKERHEDSADVARSLER

1. Forberedelse og kontrol af arbejdsmiljø. Sørg for, at

arbejdsområdet opfylder alle betingelserne fremsat i forholdsreglerne.

2. Undgå, at fremmedlegemer trænger ind i hullet til

tilslutning af det genopladelige batteri.

3. Skil aldrig det genopladelige batteri eller opladeren ad.

4. Kortslut aldrig det genopladelige batteri. Kortslutning

af batteriet forårsager en stor elektrisk strømning og overophedning. Det medfører forbrændinger eller beskadigelse af batteriet.

5. Bortskaf ikke batteriet ved at kaste det på et bål. Hvis

batteriet brændes, kan det eksplodere.

6. Når batteriet har nået slutningen af sin levetid, skal du

levere det tilbage til den forretning, hvor du købte det. Bortskaf ikke det afl adede batteri.

7. Stik ikke genstande ind i opladerens ventilationsåbninger.

Hvis metalgenstande eller brændbare stoff er kommer ind i opladerens ventilationsåbninger, kan det give elektriske stød eller ødelægge opladeren.

8. Hvis saven anvendes uafbrudt, er der risiko for, at den

bliver for varm, hvilket kan føre til skade på motoren og kontakten. Derfor skal du lade værktøjet få en pause, når kabinettet bliver varmt.

9. Kontroller efter, at batteriet er rigtigt sat i. Hvis det løsner

sig, kan det falde ud og forårsage ulykker.

10. Rør aldrig ved bevægelige dele.

Placer aldrig hænder, fi ngre eller andre legemsdele nær værktøjets bevægelige dele.

11. Betjen aldrig uden at afskærmningen er på plads.

Anvend aldrig værktøjet uden at alle afskærmninger og sikkerhedsfunktioner er på plads, og i ordentligt funktionsstand. Hvis vedligeholdelse eller servicering kræver fjernelse af afskærmning eller sikkerhedsfunktion, skal du sørge for at sætte afskærmningen eller sikkerhedsfunktionen på plads, inden du gentoptager driften af værktøjet.

12. Lad ALDRIG værktøjet køre uden opsyn. Sluk for

strømmen. Gå ikke fra værktøjet før det er stoppet helt.

13. Dette elektriske værktøj er udstyret med et

temperaturbeskyttelseskredsløb for at beskytte motoren. Kontinuerligt arbejde kan få temperaturen i enheden til at stige, aktivere temperaturbeskyttelseskredsløbet og automatisk stoppe driften. Hvis dette sker, skal du lade det elektriske værktøj køle ned, før brugen genoptages.

14. Du må ikke støde hårdt til kontaktpanelet eller ødelægge

det. Det kan føre til problemer.

15. Anvend ikke produktet, hvis værktøjet eller batteriets

terminaler (batterifatning) er deforme. Installation af batteriet kan forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.

16. Hold værktøjets terminaler (batterifatning) fri for spåner

og støv. 0000BookUM36DAEU.indb950000BookUM36DAEU.indb95 2020/11/2517:22:242020/11/2517:22:2496 Dansk ○ Inden brug skal du sørge for, at spåner og støv ikke har samlet sig i området omkring polerne. ○ Under drift skal du forsøge at undgå, at støv og spåner på værktøjet falder ned på batteriet. ○ Når du stopper drift eller efter brug må du ikke efterlade værktøjet i et område, hvor det kan udsættes for spåner eller støv, der falder ned. Hvis du gør det, kan det forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.

17. Anvend altid værktøjet og batteriet ved temperaturer på

1. Hold fast i værktøjet med begge hænder i de dertil

beregnede håndtag. Hvis du mister kontrollen over værktøjet, kan det medføre personskade.

2. Sørg for tilstrækkelig ventilation ved blanding

af brændbare materialer for at undgå en farlig atmosfære. Udvikling af damp kan indåndes eller antændes af gnister fra det elektriske værktøj.

Elektriske værktøjer og deres tilbehør er ikke designet til forarbejdning af fødevarer.

4. Sørg for, at blandingsbeholderen er anbragt i en

fast og sikker position. En beholder, der ikke er ordentligt afsikret, kan uventet rykke sig.

5. Følg instruktionerne og advarslerne for det

materiale, der skal blandes. Materiale, der skal blandes, kan være skadeligt.

6. Sæt ikke hænderne eller andre genstande ind i

blandingsbeholderen under blanding. Kontakt med mikserens kurv kan føre til alvorlig personskade.

7. Du må udelukkende starte og køre værktøjet i

blandingsbeholderen. Mikserens kurv kan blive vippe eller snurre på en ukontrolleret måde.

8. Arbejd ikke med materialer, der indeholder asbest.

Asbest anses for kræftfremkaldende.

9. Træf beskyttelsesforanstaltninger, hvis der under

arbejdet udvikles sundhedsfarligt, brandfarligt eller eksplosivt støv. Eksempel: Nogle støvformer anses for kræftfremkaldende. Benyt støvmaske og arbejd med støv/spån udsugning, hvor der kan forbindes til en sådan.

10. Sæt aldrig maskinen ned, før den er helt stoppet.

Værktøjsindstikket kan sætte sig fast med efterfølgende tab af kontrol over redskabet.

11. Hold hænder og ansigt væk fra blandingsskruen og

andre roterende dele under anvendelse.

12. Montér blandingsskruen og tilbehøret forsvarligt

som beskrevet i betjeningsvejledningen.

13. Før anvendelse skal du køre blandingsskruen uden

belastning, mens du peger den væk fra andre, for at kontrollere for abnormiteter.

14. Undgå at bære handsker, der sandsynligvis kan

sætte sig fast i værktøjet under anvendelse.

15. Sørg for, at ingen personer passerer forbi under

dig, når du arbejder i højden. Dette forhindrer tilskadekomst, hvis du taber værktøj eller materialer.

16. Følg vejledningen for smøring og udskiftning af

BATTERIET For at forlænge levetiden er lithium-ion-batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømudladningen. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, stopper motoren muligvis, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der ikke længere er tilstrækkelig

med strøm på batteriet. Hvis dette skulle ske, skal du straks lade batteriet op.

2. Hvis værktøjet er overbelastet, stopper motoren

muligvis. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.

3. Hvis batteriet overophedes pga. overbelastning, holder

batteriet op med at levere strøm. I tilfælde heraf skal du indstille brugen af batteriet og lade det køle af. Efter at du har gjort det, kan du anvende værktøjet igen. Vær desuden opmærksom på følgende advarsler og forholdsregler. ADVARSEL For på forhånd at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for at være opmærksom på følgende sikkerhedsforanstaltninger.

1. Sørg for, at spåner og støv ikke samler sig på batteriet.

○ Under arbejdet skal du sørge for, at der ikke falder spåner og støv ned på batteriet. ○ Sørg for, at eventuelle spåner og støv, der falder ned på det elektriske værktøj under arbejdet, ikke samler sig på batteriet. ○ Opbevar ikke et ubrugt batteri på et sted, der udsættes for spåner og støv. ○ Før du lægger et batteri til opbevaring, skal du fjerne eventuelle spåner og støv, der sidder fast på det, og ikke opbevare det sammen med andre metalobjekter (skruer, søm, osv.).

2. Undlad at punktere batteriet med et skarpt objekt som fx

et søm, slå på det med en hammer, træde på det, kaste med det eller udsætte batteriet for voldsomme stød.

3. Undlad at anvende et tydeligt beskadiget eller deformt

cigarettændere i biler.

7. Hvis batteriet ikke oplades helt, selv efter at den angivne

opladetid er gået, skal du øjeblikkeligt stoppe yderligere opladning.

8. Undlad at anbringe eller udsætte batteriet for høje

temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.

9. Hold det øjeblikkeligt væk fra åben ild, hvis der opdages

en lækage eller ubehagelig lugt.

10. Undlad at anvende det på et sted hvor der udvikles

kraftig statisk elektricitet.

11. Hvis der opstår batterilækage, ubehagelig lugt, hvis

der udvikles varme, batteriet er misfarvet eller deformt eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkeligt fjerne det fra udstyret eller batteriopladeren og indstille brugen.

12. Nedsænk ikke batteriet i væsker, og lad ikke væsker

trænge ind. Indtrængen af ledende væske, som f.eks. vand, kan medføre beskadigelse og forårsage brand eller eksplosion. Opbevar batteriet på et køligt, tørt sted, væk fra brændbart materiale. Områder med ætsende gas skal undgås. 0000BookUM36DAEU.indb960000BookUM36DAEU.indb96 2020/11/2517:22:242020/11/2517:22:2497 Dansk FORSIGTIG

1. Hvis du får væske, der er lækket fra batteriet, i øjnene,

må du ikke gnide i øjnene, men vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.

2. Hvis du får væske på huden eller tøjet, skal du

øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen. Det er muligt, at det kan give hudirritation.

3. Hvis du opdager rust, ubehagelig lugt, misfarvning,

deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler. ADVARSEL Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalen på lithium-ion-batteriet, kan batteriet kortsluttes, hvilket kan medføre brand. Ved opbevaring af lithium-ion- batteriet skal du sørge for at overholde reglerne for følgende indhold. ○ Placér ikke elektrisk ledende snavs, søm og ledninger som jern- og kobberledning i opbevaringskassen. ○ For at hindre kortslutning skal du sætte batteriet i værktøjet og sætte batteridækslet sikkert på for opbevaring, indtil du ikke længere kan se ventilatoren.

VEDRØRENDE TRANSPORT AF

LITHIUM-ION-BATTERI Ved transport af lithium-ion-batteri bedes du overholde følgende forholdsregler. ADVARSEL Giv transportfi rmaet besked om, at pakken indeholder et lithium-ion-batteri, informér fi rmaet om batteriets udgangseff ekt, og følg transportfi rmaets instruktioner, når du arrangerer transport. ○ Lithium-ion-batterier, der overstiger en udgangseff ekt på 100 Wh, betragtes som værende i fragtklassifi ceringen farligt gods og kræver særlige anvendelsesprocedurer. ○ Ved transport til udlandet skal du overholde international lovgivning samt regler og bestemmelser i det land, der transporteres til. ○ Hvis BSL36B18 installeres i det elektriske værktøj, overstiger udgangseff ekten 100 Wh, og enheden betragtes som værende i fragtklassifi ceringen farligt gods.

Udgangseff ekt Nummer med 2 til 3 cifre

FORHOLDSREGLER FOR USB-

ENHEDENS TILSLUTNING (UC18YSL3) Når et uforudset problem opstår, kan dataene i en USB- enhed tilsluttet til dette produkt, blive ødelagt eller gå tabt. Sørg altid for at sikkerhedskopiere alle indeholdte data i USB-enheden, inden anvendelse med dette produkt. Vær venligst opmærksom på, at vores virksomhed ikke påtager sig nogen form for ansvar for data gemt på en USB- enhed, som bliver ødelagt eller går tabt, eller for skader, der kan opstå med en tilsluttet enhed. ADVARSEL ○ Før anvendelse skal du kontrollere tilslutningen af USB- kablet for defekter eller beskadigelse. Anvendelse af et defekt eller beskadiget USB-kabel kan medføre røgudvikling eller antænding. ○ Når produktet ikke anvendes, skal du dække USB- porten med gummidækslet. Ophobning af støv, osv. i USB-porten kan medføre røgudvikling eller antænding. BEMÆRK ○ Der kan være lejlighedsvis pause under USB-opladning. ○ Når en USB-enhed ikke oplades, skal du fjerne USB- enheden fra opladeren. Gør du ikke det, kan det ikke alene reducere levetiden for en USB-enhed, men også medføre uventede ulykker. ○ Det er sandsynligvis ikke muligt at oplade visse USB- enheder alt efter typen af enhed.

BETEGNELSER FOR DELE

(Fig. 1 – Fig. 13) Gummiafskærmning Skaft (A2) (Materiale: Almindeligt stangstål) Skrue (A5) (Materiale: Almindeligt stål) Sekskantmøtrik (M14) Holder (M14) (Materiale: Almindeligt stål) Sidehåndtag Batteri Batteridæksel Afbryderkontakt Kontaktstopper Låseknap Motor Navneplade Skiftehåndtag Opladningsindikatorlampe Indikatorkontakt for batteriniveau Indikatorlampe for batteriniveau Pil Dobbeltskruenøgle (17, 22 mm) Dobbeltskruenøgle (17, 19 mm) Lås 0000BookUM36DAEU.indb970000BookUM36DAEU.indb97 2020/11/2517:22:242020/11/2517:22:2498 Dansk Gummidæksel USB-port USB-kabel SYMBOLER ADVARSEL Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen. UM36DA: Akku Røremaskine Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. Kun for EU-lande Elektrisk værktøj må ikke bortskaff es som almindeligt husholdningsaff ald! I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og tilbageleveres til en miljøvenlig genbrugsstation. Jævnstrøm V Nominel spænding

Hastighed uden belastning Slå boremaskine TIL Slå boremaskine FRA Lock Kontakten låser i ”TIL”-position. Kobl batteriet fra Lås Lås op Skift rotationshastighed - Lav hastighed Skift rotationshastighed - Høj hastighed Advarsel Forbudt handling Batteri Indikatorkontakt for resterende batteri Lyser; Batteriet har over 75% af sin eff ekt tilbage. Lyser; Batteriet har omkring 50% – 75% af sin eff ekt tilbage. Lyser; Batteriet har omkring 25% – 50% af sin eff ekt tilbage. Lyser; Batteriet har mindre end 25% af sin eff ekt tilbage. Blinker; Batteriet er næsten tomt. Genoplad batteriet snarest muligt. Blinker; Udladning sat i bero på grund af høj temperatur. Fjern batteriet fra værktøjet, og lad det køle helt af. Blinker; Udladning sat i bero på grund af fejl eller funktionsfejl. Problemet kan være batteriet, så henvend dig til din forhandler. STANDARDTILBEHØR Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet på side 247. Der forbeholdes ret til ændringer i standardtilbehør uden varsel.

Denne maskines tilbehør er opstillet i tabellen på side 248. ANVENDELSE Blanding af materialer som maling, sprøjtemateriale (sandvægsbelægning, fl isebelægning), stuk, mørtel og nivelleringsmørtel 0000BookUM36DAEU.indb980000BookUM36DAEU.indb98 2020/11/2517:22:252020/11/2517:22:2599 Dansk SPECIFIKATIONER

1. Elektrisk værktøj

Model UM36DA Spænding 36 V Hastighed uden belastning 0 – 500 min

(ved høj hastighed) Diameter på blandingsskrue (Standardtilbehør) 150 mm Maksimal diameter for blandingsskrue 200 mm (Hus) Mål Længde x højde x bredde 929 x 224 x 109 mm Batteri til rådighed til dette værktøj* Multispændingsbatteri Vægt** 4,4 – 4,7 kg

• Eksisterende batterier (BSL3660/3620/3626, BSL18xx-serien, osv.) kan ikke bruges sammen med dette værktøj. ** I henhold til EPTA-procedure 01/2014 Afhænger af monteret batteri. Den tungeste vægt måles med BSL36B18 (forhandles separat). Elektronisk kontrol ○ Blød start Reducerer tilbagetrækning mod operatøren ved at styre antallet af drejninger under opstart. ○ Genstartbeskyttelse efter 0-spænding Funktionen til beskyttelse mod genstart efter 0-spænding forhindrer maskinen i at genstarte, efter maskinen midlertidigt har været afbrudt under brug. ○ Konstant hastighed ○ Overbelastningsbeskyttelse Denne beskyttelsesfunktion afbryder strømmen til motoren, hvis motoren skulle overbelastes, eller der opstår en tydelig reduktion i omdrejningshastigheden under brug. Når beskyttelsesfunktionen mod overbelastning er blevet aktiveret, kan det være, at motoren stopper. Hvis dette skulle ske, skal du slippe værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter du har gjort det, kan du anvende værktøjet igen. ○ Overophedningsbeskyttelse Denne beskyttelsesfunktion afbryder strømmen til motoren og stopper el-værktøjet i tilfælde af overophedning af motoren under brug. Når beskyttelsesfunktionen mod overophedning er blevet aktiveret, kan det være, at motoren stopper. Hvis dette skulle ske, skal du slippe værktøjets kontakt og lade det køle af i nogle få minutter. Efter du har gjort det, kan du anvende værktøjet igen. BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel.

Model BSL36A18 BSL36B18 Spænding 36 V / 18 V (Automatisk skift*) Batteriets kapacitet 2,5 Ah / 5,0 Ah 4,0 Ah / 8,0 Ah (Automatisk skift*) Tilgængelige trådløse produkter** Multispændingsserie, 18 V-produkt Tilgængelig oplader Glidende oplader til lithium-ion- batterier

• Værktøjet selv vil automatisk skifte over. ** Se vores generelle katalog for detaljer.

Model UC18YSL3 Opladningsspænding 14,4 V – 18 V Vægt 0,6 kg OPLADNING Inden det elektriske værktøj tages i brug, oplades batteriet som følger.

1. Tilslut opladerens netkabel til kontakten.

Ved tilslutning af opladerens stik til en kontakt, blinker indikatorlampen for opladning rødt (ét blink i sekundet).

2. Sæt batteriet i opladeren.

Når et batteri sættes i opladeren, blinker indikatorlampen for opladning blåt. Når batteriet er fuldt opladet, lyser indikatorlampen for opladning grønt. (Se Tabel 1) (1) Indikation for indikatorlampe for opladning Indikationerne for indikatorlampen for opladning er som vist i Tabel 1, alt efter opladerens eller det genopladelige batteris tilstand. 0000BookUM36DAEU.indb990000BookUM36DAEU.indb99 2020/11/2517:22:262020/11/2517:22:26100 Dansk Tabel 1 Indikationer for indikatorlampe for opladning Indikatorlampe for opladning

GRØN/LILLA) Før opladning Blinker (RØD) Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) Sat til strømkilde Mens opladning Blinker (BLÅ) Lyser i 0,5 sekunder. Lyser ikke i 1 sekund. (slukket i 1 sekund) Batteriets kapacitet ved mindre end 50% Blinker (BLÅ) Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) Batteriets kapacitet ved mindre end 80% Lyser (BLÅ) Lyser vedvarende Batteriets kapacitet ved mere end 80% Opladning fuldført Lyser (GRØN) Lyser vedvarende (Kontinuerlig brummelyd: Ca. 6 sekunder) Overophedning standby Blinker (RØD) Lyser i 0,3 sekunder. Lyser ikke i 0,3 sekunder. (slukket i 0,3 sekunder) Batteriet er overophedet. Ude af stand til at oplade. (Opladning begynder, når batteriet er kølet af) Opladning er umulig Blinker hurtigt (LILLA) Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder) (Periodisk brummelyd: Ca. 2 sekunder) Funktionsfejl i batteri eller oplader (2) Vedrørende det genopladelige batteris temperaturer og opladningstid Temperaturene og opladningstiden bliver som vist i Tabel 2. Tabel 2 Oplader UC18YSL3 Batteri Batteritype Li-ion Temperaturer, hvor batteriet kan genoplades 0°C – 50°C Opladningsspænding V 14,4 18 Opladningstid, ca. (ved 20°C) BSL14xx-serien BSL18xx-serien Multispændingsserien (4 celler) (8 celler) (5 celler) (10 celler) (10 celler) min. BSL1415S

Opladningsstrøm A 2 BEMÆRK Genopladningstiden kan variere alt efter den omgivende temperatur og strømkildens spænding.

4. Frakobl opladerens netledning fra kontakten.

5. Hold godt fat om opladeren, og træk batteriet ud.

BEMÆRK Sørg for at trække batteriet ud af opladeren efter brug, og opbevar det derefter. Vedrørende elektrisk udladning i tilfælde af nye batterier osv. Idet den kemiske substans inde i nye batterier samt batterier, der ikke har været anvendt i længere tid, ikke er aktiveret, kan den elektriske udladning være lav ved brug af batterierne første og anden gang. Dette er et midlertidigt fænomen, og den tid, der normalt er påkrævet til genopladning, gendannes ved at genoplade batterierne 2 – 3 gange. 0000BookUM36DAEU.indb1000000BookUM36DAEU.indb100 2020/11/2517:22:262020/11/2517:22:26101 Dansk Sådan forlænger du batteriernes ydeevne. (1) Genoplad batterierne, før de afl ades helt. Når du synes, at strømmen til værktøjet bliver svagere, skal du indstille brugen af værktøjet og genoplade dets batteri. Hvis du bliver ved med at anvende værktøjet og udtømme den elektriske strøm, kan du beskadige batteriet, og dets levetid forkortes. (2) Undgå genopladning ved høje temperaturer. Et genopladeligt batteri er varmt umiddelbart efter brug. Hvis et sådant batteri genoplades straks efter brug, forringes den kemiske substans inde i batteriet, og batteriets levetid forkortes. Lad batteriet ligge, og genoplad det, når det har kølet af i et stykke tid. FORSIGTIG ○ Hvis batteriet oplades, mens det er varmt efter at have ligget længe på et sted med direkte sollys, eller fordi batteriet lige har været anvendt, lyser opladerens indikatorlampe for opladning i 0,3 sekunder, hvorefter det ikke lyser i 0,3 sekunder (slukkes i 0,3 sekunder). I et sådant tilfælde skal batteriet først have lov til at køle af, hvorefter opladningen kan påbegyndes. ○ Når indikatorlampen for opladning blinker hurtigt (ved 0,2 sekunders intervaller), skal du efterse for og fjerne eventuelle fremmedlegemer i opladerens batteristik. Hvis der ikke er nogen fremmedlegemer, er det muligt, at batteriet eller opladeren ikke fungerer korrekt. Lad et autoriseret servicecenter se på problemet. ○ Idet det tager omtrent 3 sekunder for den indbyggede mikrocomputer at bekræfte, at batteriet opladet med UC18YSL3 er taget ud, skal du vente i mindst 3 sekunder, før du sætter det i og fortsætter opladningen. Hvis batteriet sættes i, før der er gået 3 sekunder, er det ikke sikkert, at batteriet kan oplades ordentligt.

MONTERING OG ANVENDELSE

Handling Figur Side Fjernelse og isætning af batteriet (*1) 2 2 Opladning

Betjening af kontakt 5 3 Skift mellem lav hastighed/høj hastighed (*2)

Montering og afmontering af holderen (*3)

Sidehåndtag til fastgørelse 8 4 Montering af skruen (*4) 9 4 Sådan anvendes produktet (*5) 10 5 Opladning af USB-enhed i en stikkontakt 11-a 5 Opladning af USB-enhed og batteri i en stikkontakt 11-b 5 Sådan genoplades en USB-enhed

Efter endt opladning af USB-enhed

(*1) Fjernelse og isætning af batteriet BEMÆRK Sørg for, at batteridækslet er lukket sikkert, medmindre du udtager eller isætter batteriet. Hvis der trænger vand, beton eller støv ind i elværktøjets hus eller batteriets terminaler, kan der opstå en fejl. (*2) Skift mellem lav hastighed/høj hastighed BEMÆRK Undgå blanding af tyktfl ydende materialer i tilstand 2 (høj hastighed). Motoren stopper, hvis den registrerer overdreven belastning. Overbelastning kan beskadige værktøjet. For at ændre hastighed skal du dreje skiftehåndtaget som indikeret af pilen. Tallet ”1” indgraveret på maskinens kabinet angiver lav hastighed, tallet ”2” angiver høj hastighed. Hvis det er svært at dreje skiftehåndtaget, skal du dreje skaftet let til én af siderne og derefter dreje skiftehåndtaget igen. FORSIGTIG ○ Få pilen på skiftehåndtaget til at fl ugte med én af de nummererede positioner. Anvendelse med skiftehåndtaget indstillet mellem de nummererede positioner kan beskadige værktøjet. ○ Drej kun skiftehåndtaget, når motoren ikke kører. Ændring af skiftehåndtagets position, mens motoren kører, kan beskadige værktøjet. Tilstand Tilstand 1 (Lav hastighed) Tilstand 2 (Høj hastighed) Rotationshastighed 0 – 500 min

Anvendelse Materialer med høj viskositet (eksempelvis mørtel) Materialer med lav viskositet (eksempelvis maling eller nivelleringsmørtel) (*3) Montering og afmontering af holderen Monteret på hovedenheden ved pakning. (*4) Montering af skruen BEMÆRK Pas rigtigt godt på ikke at komme til skade ved montering eller afmontering af blandingsskruen. (*5) Sådan anvendes produktet FORSIGTIG ○ Sørg for, at blandingsbeholderen er anbragt i en fast og sikker position. En beholder, der ikke er ordentligt afsikret, kan uventet rykke sig. ○ Anbring blandingsskruen inde i beholderen, og kontrollér sikkerheden, før du tænder kontakten. Efter endt blanding skal du afvente, at blandingsskruen standser helt, før du fjerner den fra beholderen. ○ Start blanding ved lav hastighed. Vurdér blandingsstatus, før hastigheden justeres.

1. Rengøring af blandingsskrue

For at forlænge levetiden for skruen og skaftet skal du gør dem rene ved at vaske dem i vand efter brug. FORSIGTIG Efterlad ikke værktøjet med blandingsskruen nedsænket i gips. Gør du det, kan det resultere i korrosion og afskalning af skruens overfl ade og gipskontaminering.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.

3. Vedligeholdelse af motoren

Motordelen er selve “hjertet” af det elektriske værktøj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver våd af olie eller vand. 0000BookUM36DAEU.indb1010000BookUM36DAEU.indb101 2020/11/2517:22:262020/11/2517:22:26102 Dansk

4. Inspektion af terminaler (værktøj og batteri)

Efterse for at sikre dig, at spåner og støv ikke har samlet sig på terminalerne. Kontrollér med mellemrum før, under og efter betjening. FORSIGTIG Fjern eventuelle spåner og støv, som måtte have samlet sig på terminalerne. Hvis du ikke gør det, kan det forårsage funktionsfejl.

5. Udvendig rengøring

Efter brug af elværktøjet skal du aftørre værktøjshuset (specielt ventilationshullerne, områderne omkring kontaktudløseren og områder i nærheden af kanterne på dæksler, der kræver omhyggelig aftørring) for at fjerne evt. beton ved hjælp af en klud, der er vædet i en sæbeopløsning og vredet godt op. Der må ikke bruges benzin, fortynder, rensebenzin eller petroleum, da disse kan opløse plastik. Fjern øjeblikkeligt beton, der har sat sig fast på den fl eksible samling.

Opbevar det elektriske værktøj på et sted, hvor temperaturen er under 40°C, og som er udenfor børns rækkevidde. BEMÆRK Opbevaring af lithium-ion-batterier. Sørg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares. Længerevarende opbevaring (3 måneder eller derover) af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne væsentligt eller gøre, at batterierne ikke kan bevare en opladning. Dog kan væsentligt reduceret brugstid for batterierne muligvis genoprettes ved hjælp af gentaget opladning og brug af batterierne to til fem gange. Hvis brugstiden for batterierne er ekstremt kort på trods af gentaget opladning og brug, bør du betragte batterierne som udtjente og købe nogle nye. FORSIGTIG Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes. Vigtig meddelelse angående batterier til ledningsfri elektriske værktøjer fra HiKOKI Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores ledningsfri elektriske værktøj ved brug af andre batterier end dem, vi har angivet, eller hvis batteriet skilles ad og ændres (som f.eks. adskillelse og udskiftning af celler eller andre indvendige dele). GARANTI Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter. Information om luftbåren støj og vibration De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871. Det afmålte A-vægtede lydniveau: 96 dB (A) Det afmålte A-vægtede lydtryksniveau: 85 dB (A) Usikkerhed K: 3 dB (A). Brug høreværn. De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841. Vibrationsudsendelsesværdi

Den erklærede samlede vibrationsværdi og den erklærede støjemissionsværdi er blevet målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne et værktøj med et andet. De kan også anvendes i en foreløbig vurdering af eksponeringen. ADVARSEL ○ Vibrationen og støjemissionen under den faktiske brug af det elektriske værktøj kan afvige fra den erklærede samlede værdi, alt efter hvilke måder værktøjet anvendes på, især hvilken type arbejdsemne der behandles; og ○ For at identifi cere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren). BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. 0000BookUM36DAEU.indb1020000BookUM36DAEU.indb102 2020/11/2517:22:262020/11/2517:22:26103 Dansk FEJLFINDING Brug eftersynene i tabellen nedenfor, hvis værktøjet ikke fungerer som normalt. Hvis dette ikke løser problemet, skal du kontakte din forhandler eller et autoriseret HiKOKI-servicecenter.

1. Elektrisk værktøj

Symptom Sandsynlig årsag Afhjælpning Bevæger sig ikke Der er ikke noget batteri tilbage. Oplad batteriet. Batteriet er ikke korrekt installeret. Skub batteriet ind, indtil du hører et klik. Batteriet blev isat, mens kontakten var aktiveret. På grund af aktivering af sikkerhedsfunktionen. Frigør kontakten én gang, og aktivér den igen, så værktøjet kommer i bevægelse. Pludseligt stoppet Kredsløb for overbelastningsbeskyttelse er aktiveret. Fjern årsagen til overbelastningen. Materialet, der blandes, er tyktfl ydende. Skift fra høj hastighed til lav hastighed. Varmebeskyttelseskredsløb er aktiveret på grund af overophedning af batteriet eller selve værktøjet. Lad batteriet og værktøjet køle helt af. Der kan ikke trækkes i kontakten Låseknappen er indtrykket Frigør låseknappen. Batteri kan ikke installeres Forsøg på at installere et andet batteri end den angivne type. Brug et batteri af typen multi-volt. 0000BookUM36DAEU.indb1030000BookUM36DAEU.indb103 2020/11/2517:22:262020/11/2517:22:26104 Dansk

Symptom Sandsynlig årsag Afhjælpning Indikatorlampen for opladning blinker hurtigt lilla, og opladningen af batteriet starter ikke. Batteriet er ikke sat helt i. Sæt batteriet ordentligt i. Der sidder fremmedlegemer i batteriterminalen eller dér, hvor batteriet er monteret. Fjern fremmedlegemet. Indikatorlampen for opladning blinker rødt, og opladningen af batteriet starter ikke. Batteriet er ikke sat helt i. Sæt batteriet ordentligt i. Batteriet er overophedet. Hvis batteriet efterlades, begynder det automatisk at lade op, hvis dets temperatur falder, men dette kan nedsætte batteriets levetid. Det anbefales, at batteriet afkøles på et sted med god ventilation uden direkte sollys, før det oplades. Batteribrugstiden er kort, selvom batteriet er fuldt opladet. Batteriets levetid er opbrugt. Udskift batteriet med et nyt. Batteriet er længe om at lade op. Temperaturen i batteri, oplader eller det omgivende miljø er meget lav. Oplad batteriet indendørs eller i et andet varmere miljø. Opladerens ventilationskanaler er blokerede og overopheder dens indvendige komponenter. Undgå at blokere ventilationskanalerne. Ventilatoren kører ikke. Kontakt et autoriseret HiKOKI-servicecenter for reparation. USB-afbryderlampen er slukket, og USB-enheden er holdt med at lade op. Batteriets kapacitet er blevet lav. Udskift batteriet med et, der har resterende kapacitet. Sæt opladerens strømstik i en stikkontakt. USB-afbryderlampen slukker ikke, selvom USB- enheden er færdig med at lade op. USB-afbryderlampen begynder at lyse grønt for at indikere, at USB-opladning er mulig. Dette er ikke en funktionsfejl. Status for opladning af USB-enhed er uklar, eller det er uklart, hvorvidt opladningen af den er færdig. USB-afbryderlampen slukker ikke, selv når opladningen er færdig. Undersøg den USB-enhed, der lader op, for at bekræfte dens status for opladning. Opladningen af en USB- enhed holder pause halvt igennem opladningen. Opladeren blev sat i en stikkontakt, mens USB-enheden blev ladet op med batteriet som strømkilde. Dette er ikke en funktionsfejl. Opladeren holder en pause på omtrent 5 sekunder i USB-opladningen, når den skelner mellem strømkilder. Der blev sat et batteri i opladeren, mens USB-enheden blev ladet op med en stikkontakt som strømkilde. Opladningen af en USB- enhed holder pause halvt igennem opladningen, når batteriet og USB-enheden oplades på samme tid. Batteriet er blevet ladet helt op. Dette er ikke en funktionsfejl. Opladeren holder en pause på omtrent 5 sekunder i USB-opladningen, mens den kontrollerer, om opladningen af batteriet er gennemført. Opladningen af en USB- enhed begynder ikke, når batteriet og USB-enheden oplades på samme tid. Den resterende batterikapacitet er meget lav. Dette er ikke en funktionsfejl. Når batterikapaciteten når et bestemt niveau, starter USB-opladningen automatisk. 0000BookUM36DAEU.indb1040000BookUM36DAEU.indb104 2020/11/2517:22:272020/11/2517:22:27105 Norsk b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller. Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader. c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/ eller batteriet, eller før verktøyet løftes eller bæres. Hvis du holder fi ngeren på bryteren når du bærer elektroverktøyet, eller dersom bryteren er slått på når det er koblet til en strømkilde kan det oppstå ulykker. d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade. e) Ikke strekk eller len deg for langt. Pass på at du står stødig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner. f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene. g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støvoppsamler kan redusere støvrelaterte farer. h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk. En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

5. Ikke kast batteriet på et bål. Hvis batteriet er brent, kan

som skal blandes. Materiale som skal blandes kan være skadelig.

8. Du må ikke arbeide med materialer som inneholder

Skjer dette må du lade opp batteriet med det samme.

5. Ikke koble direkte til et elektrisk uttak eller bilens

Når du kobler batteriladerens kontakt til en stikkontakt, vil ladeindikatorlampen blinke rødt (i intervaller på 1 sekund).
