MANUAL DE USUARIO Camila Klarstein

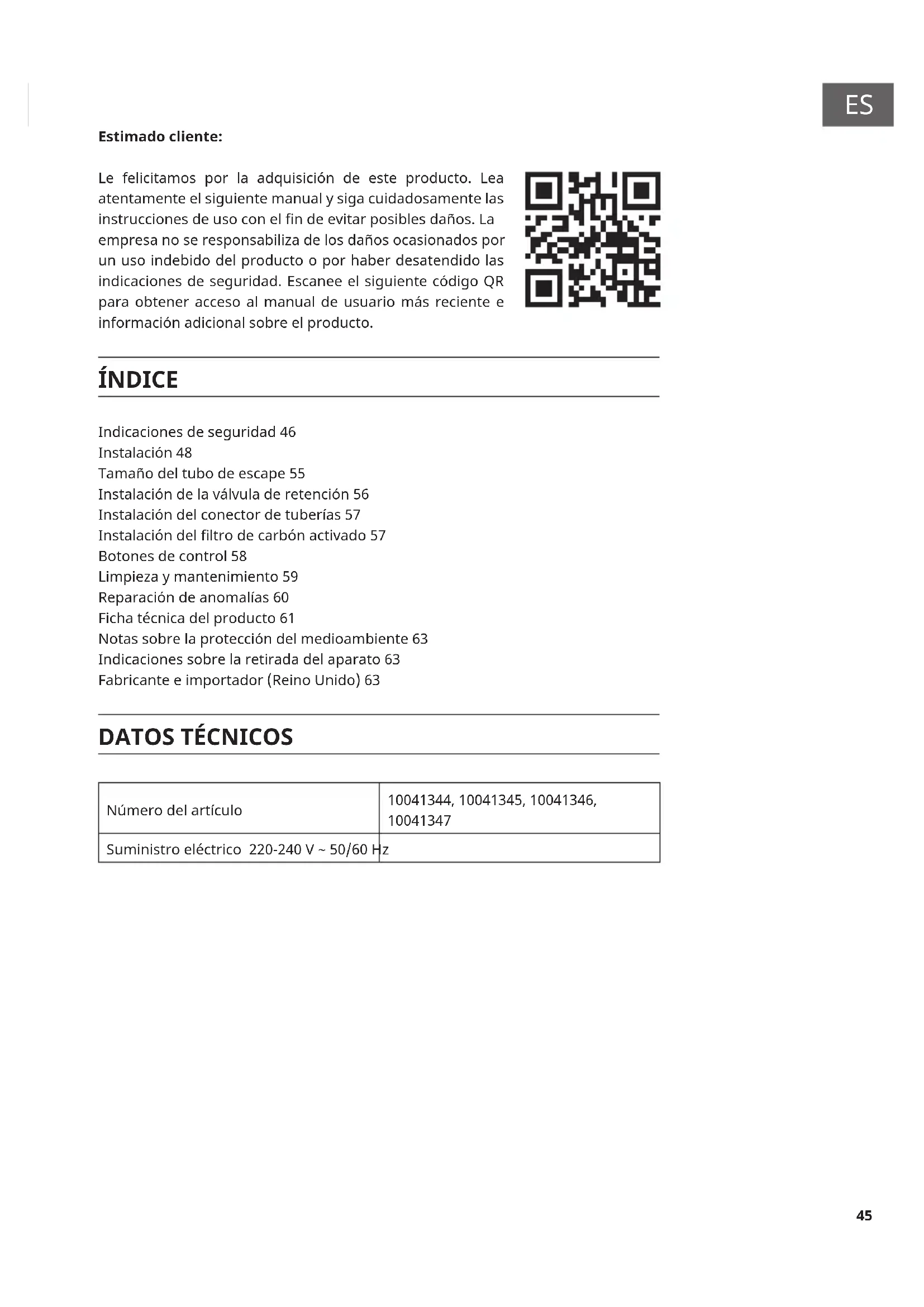

Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el n de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente e información adicional sobre el producto. ÍNDICE Indicaciones de seguridad 46 Instalación 48 Tamaño del tubo de escape 55 Instalación de la válvula de retención 56 Instalación del conector de tuberías 57 Instalación del ltro de carbón activado 57 Botones de control 58 Limpieza y mantenimiento 59 Reparación de anomalías 60 Ficha técnica del producto 61 Notas sobre la protección del medioambiente 63 Indicaciones sobre la retirada del aparato 63 Fabricante e importador (Reino Unido) 63

Número del artículo 10041344, 10041345, 10041346,

INDICACIONES DE SEGURIDAD

• Lea atentamente todas las indicaciones antes de utilizar el aparato y conserve este manual de instrucciones para consultas posteriores.

• Los trabajos de instalación sólo pueden ser realizados por un electricista cualicado o una persona cualicada. Antes de utilizar la campana extractora, asegúrese de que la tensión (V) y la frecuencia (Hz) indicadas en la campana extractora se corresponden con la tensión y la frecuencia de la red eléctrica de su hogar.

• La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad.

• Los niños menores de 8 años no deben utilizar la campana extractora.

• Este aparato no está indicado para uso comercial, sino para uso doméstico o entornos similares.

• Limpie el aparato y el ltro con regularidad para que el aparato funcione ecazmente.

• Antes de limpiar el aparato, desconéctelo de la toma de corriente.

• Limpie el aparato exactamente como se describe en este manual.

• No utilice una llama abierta debajo de la campana.

• Si el aparato no funciona correctamente, póngase en contacto con el fabricante o con una empresa especializada.

• Los niños mayores de 8 años y las personas con discapacidad física, sensorial o psíquica pueden utilizar el aparato si han sido previamente instruidos por su tutor o supervisor sobre su funcionamiento y conocen las funciones, las indicaciones de seguridad y los riesgos asociados.

• Si el cable de alimentación o el enchufe está dañado, deberá ser sustituido por el fabricante, una empresa autorizada o una persona cualicada.

• Si utiliza la campana extractora con hornillos de gas u otra sustancia combustible, deberá garantizar una buena ventilación de la cocina.

• No amee ningún alimento bajo la campana extractora.

• Atención: la supercie del aparato puede calentarse durante el funcionamiento. Indicaciones importantes sobre la instalación

• No desvíe el aire a un conducto que se use para extraer los gases de combustión de gas u otros combustibles (no se aplica a los aparatos que solo devuelven el aire a la habitación).

• Respete todas las normas locales en lo referente a la instalación de sistemas de ventilación.47

Indicaciones importantes sobre la función de extracción de aire ADVERTENCIA ¡Peligro de intoxicación por la recirculación de gases! No utilice el aparato en modo de extracción de aire si lo utiliza junto a una chimenea que depende del aire ambiente, ya que no se garantiza una circulación su ciente del aire. Las chimeneas dependientes del aire de la habitación, como los radiadores que funcionan con gas, aceite, madera o carbón, las calderas o los calentadores de agua instantáneos, extraen el aire de la habitación y lo conducen al exterior a través de un tubo de salida o una chimenea. En el modo de extracción, el aire se extrae de la cocina y de las habitaciones vecinas. Sin un suministro de aire su ciente, se crea una presión negativa. Los gases tóxicos de una chimenea o de un conducto de escape vuelven a la habitación.

• Asegúrese de que se garantice un suministro de aire fresco su ciente y que el aire pueda circular libremente.

• Un conducto mural de recirculación/extracción de aire no es su ciente para garantizar el cumplimiento del valor límite. El funcionamiento seguro solo es posible si la presión negativa en el lugar donde se encuentra la chimenea no supera los 4 Pa (0,04 mbar). Esto puede lograrse si el aire necesario para la combustión puede uir a través de las aberturas de las puertas y ventanas junto con el suministro de aire sin interrupción. En cualquier caso, consulte a un maestro deshollinador para que evalúe todo el sistema de ventilación de la casa. Si es necesario, puede indicarle la medida necesaria para la ventilación. Si utiliza la campana extractora únicamente en modo recirculación de aire, puede utilizarla sin restricciones algunas. Indicaciones importantes sobre el desmontaje del aparato

• El desmontaje es el mismo que la instalación/montaje, pero en orden inverso.

• Lleve a una segunda persona para que le ayude durante el desmontaje para evitar lesiones.48

INSTALACIÓN Dimensiones modelo 10041344 y modelo 1004134549

Nota: Si la campana extractora y un aparato alimentado por energía distinta de la eléctrica están en funcionamiento al mismo tiempo, la presión negativa en el local no debe superar los 4 Pa (4 x 10-5 bar). Distancia mínima requerida entre el campana de la cocina y las placas vitrocerámicas/de cocción 65 cm Cocina de gas 75 cm Cocción de carbón/aceite/leña de estufa 85 cm Pasos de la instalación Nota: ¡No conectes el cable de alimentación hasta que no haya nalizado la instalación! Haga que una segunda persona le ayude con la instalación.

1.1 (modelo 10041344 y modelo 10041345)

Vio una abertura en el armario de la pared bajo la cual se va a colocar el capó. Utilice las dimensiones correspondientes como guía.51

Inserte la campana extractora de la cocina en el armario. Asegúrese de que las clavijas elásticas están sujetas al armario por ambos lados. El grosor del armario empotrado debe estar entre 10-28 mm Pasador elástico52

Retire el ltro metálico de grasa.

Ajuste los tornillos 1, 2, 3 y 4 para que las bisagras de ambos lados queden jadas al mueble como se indica en el paso 4.1 y 4.2.53

Sustituya el ltro de grasa.54

Completar la instalación55

TAMAÑO DEL TUBO DE ESCAPE

INSTALACIÓN DE LA VÁLVULA DE RETENCIÓN57

INSTALACIÓN DEL CONECTOR DE TUBERÍAS INSTALACIÓN DEL FILTRO DE CARBÓN ACTIVADO58

Botón de encendido/apagado Velocidad baja Velocidad media Velocidad alta Botón de luz Booster Mantenga el botón 3 pulsado para acceder al modo Booster. Se oye un zumbido y el botón 3 parpadea. Después de 5 minutos, el aparato vuelve automáticamente a la velocidad alta. Temporizador rápido En el modo de funcionamiento, pulse simultáneamente los botones y 1. El botón parpadea y se inicia la cuenta atrás de 5 minutos. Después de 5 minutos, el motor y la luz se apagan automáticamente y suena una señal acústica.59

Apague la campana extractora y desconecte el enchufe de la toma de corriente antes de proceder a su limpieza y mantenimiento. Las supercies exteriores son propensas a sufrir arañazos y manchas. Por ello, para la limpieza no utilice productos abrasivos y limpie inmediatamente los restos de sustancias alcalinas o ácidas (zumo de limón, vinagre) inmediatamente después del uso. Supercies de acero inoxidable El acero inoxidable debe limpiarse frecuentemente para garantizar una vida útil prolongada. Para ello, utilice un limpiador especico de acero inoxidable. Limpie siempre siguiendo el veteado del acero inoxidable para evitar que aparezcan arañazos perpendiculares. Panel de control El panel de control puede limpiarse con un paño húmedo y un lavavajillas neutro. Antes de la limpieza, asegúrese de que el paño esté limpio y bien escurrido. Utilice un paño suave y seco para eliminar los restos de humedad después de la limpieza. Limpieza mensual del ltro antigrasa Limpie el ltro cada mes para evitar incendios. El ltro acumula grasa, humo y polvo, lo cual afecta a la eciencia de la campana extractora. Si el ltro no se limpia, se acumulan restos de grasa en él. Lave el ltro con agua y un poco de lavavajillas y deje que se seque al aire.60

REPARACIÓN DE ANOMALÍAS

Error Posible causa Solución La luz está encendida, pero el motor no funciona. El conducto de ventilación está obstruido. Elimine aquello que lo obstruye. El condensador está averiado. Sustituya el condensador. El motor está averiado. Sustituya el motor. El motor emite un olor extraño. Sustituya el motor. La luz está apagada y el motor no funciona. La luz está averiada. Sustituya la luz. El enchufe está suelto. Conecte el enchufe a la toma de corriente. La carcasa vibra. El aspa del ventilador está dañada. Sustituya el aspa. El motor no está bien colocado. Fije el motor. La carcasa está suelta. Fije la carcasa. El aire no se aspira correctamente. La distancia entre la supercie de cocción y la campana extractora es demasiado grande. Reduzca la distancia. Circulación de aire demasiado fuerte debido a ventanas y puertas abiertas. Asegúrese de que no se formen corrientes de aire.61

Información según el Reglamento (UE) n.º 65/2014 Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014 +A12:2015 Número del artículo 10041344, 10041345 Descripción Símbolo Valor Unidad Consumo energético anual AEC campana 12,0 kWh/año Clase de eciencia energética A++ Eciencia uidodinámica FDE campana 30,3 Clase de eciencia uidodinámica A Eciencia luminosa LE campana 29 Lux/W Clase de eciencia luminosa A Grado de ecacia en el ltrado de grasa GFE campana 64,7 % Clase de eciencia de ltrado de grasa

Flujo de aire a velocidad mínima y máxima en funcionamiento normal, excepto para el nivel de velocidad intensivo o rápido 259,0 / 396,8 m³/h Flujo de aire en funcionamiento en el nivel de velocidad intensivo o rápido 446,9 m³/h Emisiones de ruido aéreo con ponderación A a la velocidad mínima y máxima disponible en la fase normal 48 / 59 dB Emisiones de ruido con ponderación A durante el funcionamiento en la fase intensiva o de alta velocidad 60 dB Consumo de energía con el aparato apagado

0,49 W Consumo de energía con el aparato en modo de espera

Información según el Reglamento (UE) n.º 65/2014 Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014 +A12:2015 Número del artículo 10041346, 10041347 Descripción Símbolo Valor Unidad Consumo energético anual AEC campana 11,9 kWh/año Clase de eciencia energética A++ Eciencia uidodinámica FDE campana 31,3 Clase de eciencia uidodinámica A Eciencia luminosa LE campana 40 Lux/W Clase de eciencia luminosa A Grado de ecacia en el ltrado de grasa GFE campana 56,9 % Clase de eciencia de ltrado de grasa

Flujo de aire a velocidad mínima y máxima en funcionamiento normal, excepto para el nivel de velocidad intensivo o rápido 284,3 / 460,1 m³/h Flujo de aire en funcionamiento en el nivel de velocidad intensivo o rápido 508,8 m³/h Emisiones de ruido aéreo con ponderación A a la velocidad mínima y máxima disponible en la fase normal 48 / 59 dB Emisiones de ruido con ponderación A durante el funcionamiento en la fase intensiva o de alta velocidad 60 dB Consumo de energía con el aparato apagado

0,49 W Consumo de energía con el aparato en modo de espera

NOTAS SOBRE LA PROTECCIÓN DEL

• Cuando cocine, asegúrese de que exista suciente suministro de aire para que la campana extractora pueda trabajar de forma eciente y con un bajo nivel de ruido.

• Ajuste la velocidad del ventilador a la cantidad de vapor producida durante la cocción. Utilice el modo intensivo solo cuando sea necesario. Cuanto menor sea la velocidad del ventilador, menos energía se consume.

• Si se producen grandes cantidades de vapor durante la cocción, seleccione a tiempo una velocidad de ventilador más alta. Si el vapor de la cocción ya se ha extendido por toda la cocina, la campana extractora debe funcionar durante más tiempo.

• Apague la campana extractora cuando ya no la necesite.

• Apague la luz cuando ya no la necesite.

• Limpie el ltro a intervalos regulares y sustitúyalo si es necesario para aumentar la ecacia del sistema de ventilación y evitar riesgos de incendio.

• Ponga siempre la tapa cuando cocine para reducir el vapor de la cocción y la condensación.

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos. FABRICANTE E IMPORTADOR (REINO UNIDO) Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania. Importador para Gran Bretaña: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW Reino Unido65
