MANUALE UTENTE Camila Klarstein

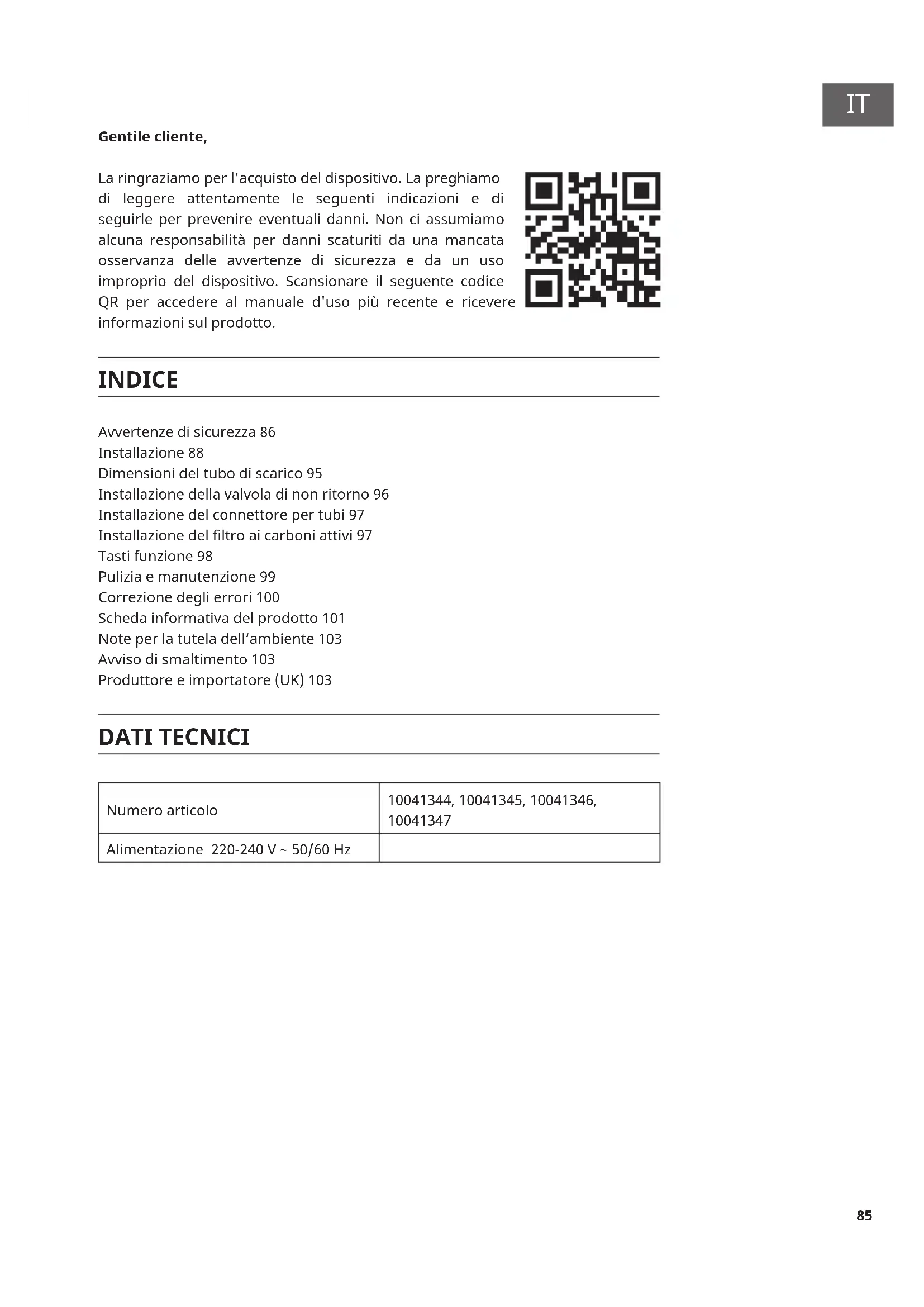

Gentile cliente, La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per prevenire eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il seguente codice QR per accedere al manuale d'uso più recente e ricevere informazioni sul prodotto. INDICE Avvertenze di sicurezza 86 Installazione 88 Dimensioni del tubo di scarico 95 Installazione della valvola di non ritorno 96 Installazione del connettore per tubi 97 Installazione del ltro ai carboni attivi 97 Tasti funzione 98 Pulizia e manutenzione 99 Correzione degli errori 100 Scheda informativa del prodotto 101 Note per la tutela dell‘ambiente 103 Avviso di smaltimento 103 Produttore e importatore (UK) 103 DATI TECNICI Numero articolo 10041344, 10041345, 10041346,

Alimentazione 220-240 V ~ 50/60 Hz86

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.

• Il montaggio può essere eseguito solo da un tecnico qualicato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.

• Si declina ogni responsabilità per danni derivati da un uso improprio e da un'installazione errata della cappa aspirante.

• I bambini di età inferiore agli 8 anni non possono usare la cappa aspirante.

• Il dispositivo non è idoneo per un uso commerciale, ma solo domestico e in ambienti simili.

• Pulire regolarmente il dispositivo e il ltro, in modo da garantire un funzionamento eciente.

• Staccare sempre la spina dalla presa elettrica prima di pulire il dispositivo.

• Pulire il dispositivo esattamente come indicato nel manuale.

• Non utilizzare amme libere sotto la cappa aspirante.

• Se il dispositivo non funziona in modo corretto, rivolgersi al produttore o ad un'azienda specializzata.

• Bambini a partire da 8 anni e persone con limitate capacità siche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati istruiti da una persona responsabile della loro supervisione sulle modalità d'uso e sulle procedure di sicurezza e comprendono i rischi associati.

• Se il cavo di alimentazione o la spina sono danneggiati, devono essere sostituiti dal produttore, da un'azienda tecnica autorizzata o da una persona con qualica equivalente.

• Se la cappa aspirante viene usata con fornelli che bruciano gas o combustibili, la stanza deve essere adeguatamente ventilata.

• Non cucinare alimenti alla amma (ambè) sotto la cappa aspirante.

• Attenzione: le superci del dispositivo possono diventare molto calde durante l'uso. Note importanti per l'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che riportano solo aria nella stanza).

• Rispettare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.87

Note importanti sulla modalità di scarico dell'aria AVVERTENZA pericolo di intossicazione da gas di scarico riaspirati! Non accendere il dispositivo in funzione di scarico mentre è attivo un impianto di riscaldamento che sfrutta l'aria dell'ambiente e se non è presente una ventilazione su ciente. Gli impianti di riscaldamento che sfruttano l'aria dell'ambiente (ad es. stufe a gas, a gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), aspirano l'aria dalla stanza e la conducono all'esterno attraverso un tubo o una canna di scarico. In modalità di scarico, l'aria viene aspirata dalla cucina e dalle stanze adiacenti. In caso di ventilazione insu ciente, si crea una depressione. I gas tossici dalla canna o dal tubo di scarico possono essere riaspirati nei locali abitativi.

• Assicurarsi che ci sia sempre un a usso di aria fresca su ciente e che l'aria possa circolare.

• La cassetta a muro per a usso o scarico dell'aria non è su ciente a garantire l'osservanza del valore limite. Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può a uire nella stanza attraverso aperture permanenti come porte, nestre, in combinazione con una cassetta a muro per a usso o scarico. Si consiglia in ogni caso di rivolgersi ad un esperto di impianti di areazione in grado di fornire valutazioni sull'intero sistema di ventilazione della casa. Se necessario, il tecnico può indicare le misure necessarie per una corretta ventilazione. Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti. Note importanti per smontare il dispositivo

• Per smontare il dispositivo, seguire al contrario i passaggi relativi a installazione/montaggio.

• Al ne di evitare lesioni, farsi aiutare da una seconda persona per smontare il dispositivo.88

INSTALLAZIONE Dimensioni modello 10041344 e modello 1004134589

Nota: se la cappa e un dispositivo alimentato con energia diversa da quella elettrica sono in uso contemporaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar). Distanza minima richiesta tra la cappa aspirante e Piani cottura in vetroceramica/elettrici 65 cm Piano cottura a gas 75 cm Fuochi a carbone/olio/legna 85 cm Fasi di installazione Nota: inserire la spina nella presa solo dopo aver terminato l'installazione. Chiedere aiuto a una seconda persona per l'installazione.

1.1 (modello 10041344 e modello 10041345)

Realizzare un'apertura nell'armadio a muro sotto il quale deve essere montata la cappa. Fare riferimento alle dimensioni indicate.91

Inserire la cappa aspirante nel mobile. Assicurarsi che i perni elastici siano ssati al mobile su entrambi i lati. Lo spessore del mobile per l'incasso deve essere compreso tra 10 e 28 mm Perno elastico92

Rimuovere il ltro in metallo

Regolare le viti 1, 2, 3 e 4 in modo che le cerniere su entrambi i lati siano ssate al mobile come illustrato ai punti 4.1 e 4.2.93

Riposizionare il ltro in metallo.94

Completare l'installazione95

INSTALLAZIONE DELLA VALVOLA DI NON

TASTI FUNZIONE Tasto on/off Velocità bassa Velocità media Velocità alta Tasto della luce Booster Tenere premuto il tasto 3 per accedere alla modalità Booster. Viene emesso un segnale acustico e il tasto 3 lampeggia. Dopo 5 minuti, il dispositivo torna automaticamente alla velocità elevata. Timer rapido In modalità operativa, premere contemporaneamente i tasti e 1. Il tasto lampeggia e inizia il conto alla rovescia di 5 minuti. Dopo 5 minuti, il motore e la luce si spengono automaticamente e viene emesso un segnale acustico.99

PULIZIA E MANUTENZIONE

Spegnere e scollegare la cappa prima della pulizia e della manutenzione. Le superci esterne sono soggette a gra e macchie. Per questo motivo non bisogna usare prodotti abrasivi e si raccomanda di rimuovere immediatamente residui di sostanze alcaline o acide (succo di limone, aceto). Superci d'acciaio inox Per garantirne una lunga vita utile, l'acciaio inox deve essere pulito regolarmente. Utilizzare un detergente appositamente sviluppato per la pulizia dell'acciaio inox. Durante la pulizia, seguire le venature dell'acciaio inox per evitare che si formino gra. Supercie del pannello di controllo Pulire il pannello di controllo con un panno umido e un detersivo per piatti delicato. Prima di procedere, assicurarsi che il panno sia pulito e ben strizzato. Utilizzare un panno morbido e asciutto per rimuovere l'umidità in eccesso dopo la pulizia. Pulizia mensile dei ltri antigrasso Pulire il ltro ogni mese per evitare pericoli di incendio. Il ltro raccoglie grasso, fumo e polvere, inuenzando così l'ecacia della cappa aspirante. Se il ltro non viene pulito, si accumulano residui di grasso. Pulire il ltro con acqua e un po' di detersivo. Lasciarlo asciugare all'aria.100

CORREZIONE DEGLI ERRORI

Errore Possibile causa Soluzione La luce è accesa ma il motore non funziona. La ventilazione è ostruita. Rimuovere il blocco. Il condensatore è rotto. Sostituire il condensatore. Il motore è rotto. Sostituire il motore. Il motore emette uno strano odore. Sostituire il motore. La luce è spenta e il motore non funziona. La luce è rotta. Sostituire la luce. La spina è allentata. Inserire bene la spina nella presa elettrica. L'alloggiamento vibra. La pala della ventola è danneggiata. Sostituire la pala. Il motore non è ssato bene. Fissare il motore. L'alloggiamento è allentato. Fissare l'alloggiamento. L'aria non viene aspirata correttamente. La distanza tra il fornello e la cappa è troppo grande. Ridurre la distanza. Circolazione d'aria eccessiva a causa di nestre e porte aperte. Assicurarsi che non ci sia corrente d'aria.101

Indicazioni secondo il regolamento (UE) Nr. 65/2014 Metodi di misurazione e di calcolo secondo EN 61591:1997+A1:2006+A2:2011+A11: 2014+A12:2015 Numero articolo 10041344, 10041345 Denominazione Simbolo Valore Unità Consumo energetico annuale AEC hood 12,0 kWh/anno Classe di ecienza energetica A++ Ecienza uidodinamica FDE hood 30,3 Classe per l'ecienza uidodinamica

Ecienza luminosa LE hood 29 Lux/W Classe di ecienza luminosa A Ecienza di ltrazione dei grassi GFE hood 64,7 % Classe di ecienza di ltrazione dei grassi

Flusso d'aria a velocità minima e massima in modalità normale, è esclusa la modalità con livello di velocità intensiva o rapida. 259,0/396,8 m³/h Flusso d'aria con funzionamento in modalità intensiva o rapida 446,9 m³/h Potenza sonora ponderata A delle emissioni di rumore aereo alla velocità minima e massima disponibili durante il normale funzionamento 48/59 dB Potenza sonora ponderata A delle emissioni di rumore aereo durante il funzionamento al livello di velocità intensivo o rapido 60 dB Potenza assorbita a dispositivo spento

0,49 W Potenza assorbita in modalità standby

Indicazioni secondo il regolamento (UE) n. 65/2014 Metodi di misurazione e di calcolo secondo EN 61591:1997+A1:2006+A2:2011+A11: 2014+A12:2015 Numero articolo 10041346, 10041347 Denominazione Simbolo Valore Unità Consumo energetico annuale AEC hood 11,9 kWh/anno Classe di ecienza energetica A++ Ecienza uidodinamica FDE hood 31,3 Classe per l'ecienza uidodinamica

Ecienza luminosa LE hood 40 Lux/W Classe di ecienza luminosa A Ecienza di ltrazione dei grassi GFE hood 56,9 % Classe di ecienza di ltrazione dei grassi

Flusso d'aria a velocità minima e massima in modalità normale, è esclusa la modalità con livello di velocità intensiva o rapida. 284,3/460,1 m³/h Flusso d'aria con funzionamento in modalità intensiva o rapida 508,8 m³/h Potenza sonora ponderata A delle emissioni di rumore aereo alla velocità minima e massima disponibili durante il normale funzionamento 48/59 dB Potenza sonora ponderata A delle emissioni di rumore aereo durante il funzionamento al livello di velocità intensivo o rapido 60 dB Potenza assorbita a dispositivo spento

0,49 W Potenza assorbita in modalità standby

• Quando si cucina, assicurarsi che ci sia una circolazione dell'aria suciente, in modo che la cappa possa funzionare in modo eciente e silenzioso.

• Regolare la velocità della ventola in base alla quantità di vapore prodotto durante la cottura. Usare la modalità intensiva solo quando è necessario. Più bassa è la velocità della ventola, meno energia viene consumata.

• Se durante la cottura si producono grandi quantità di vapore, selezionare tempestivamente una velocità della ventola più alta. Se il vapore di cottura si è già diffuso in tutta la cucina, lasciare in funzione la cappa più a lungo.

• Spegnere la cappa dopo l'uso.

• Spegnere l'illuminazione dopo l'uso.

• Pulire il ltro a intervalli regolari e, se necessario, sostituirlo per aumentare l'ecacia del sistema di ventilazione e prevenire i rischi di incendio.

• Mettere sempre il coperchio su pentole e padelle durante la cottura per ridurre il vapore e la condensa.

AVVISO DI SMALTIMENTO

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto insieme ai riuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei riuti. PRODUTTORE E IMPORTATORE (UK) Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom
