MANUALE UTENTE Antonia 60 Klarstein

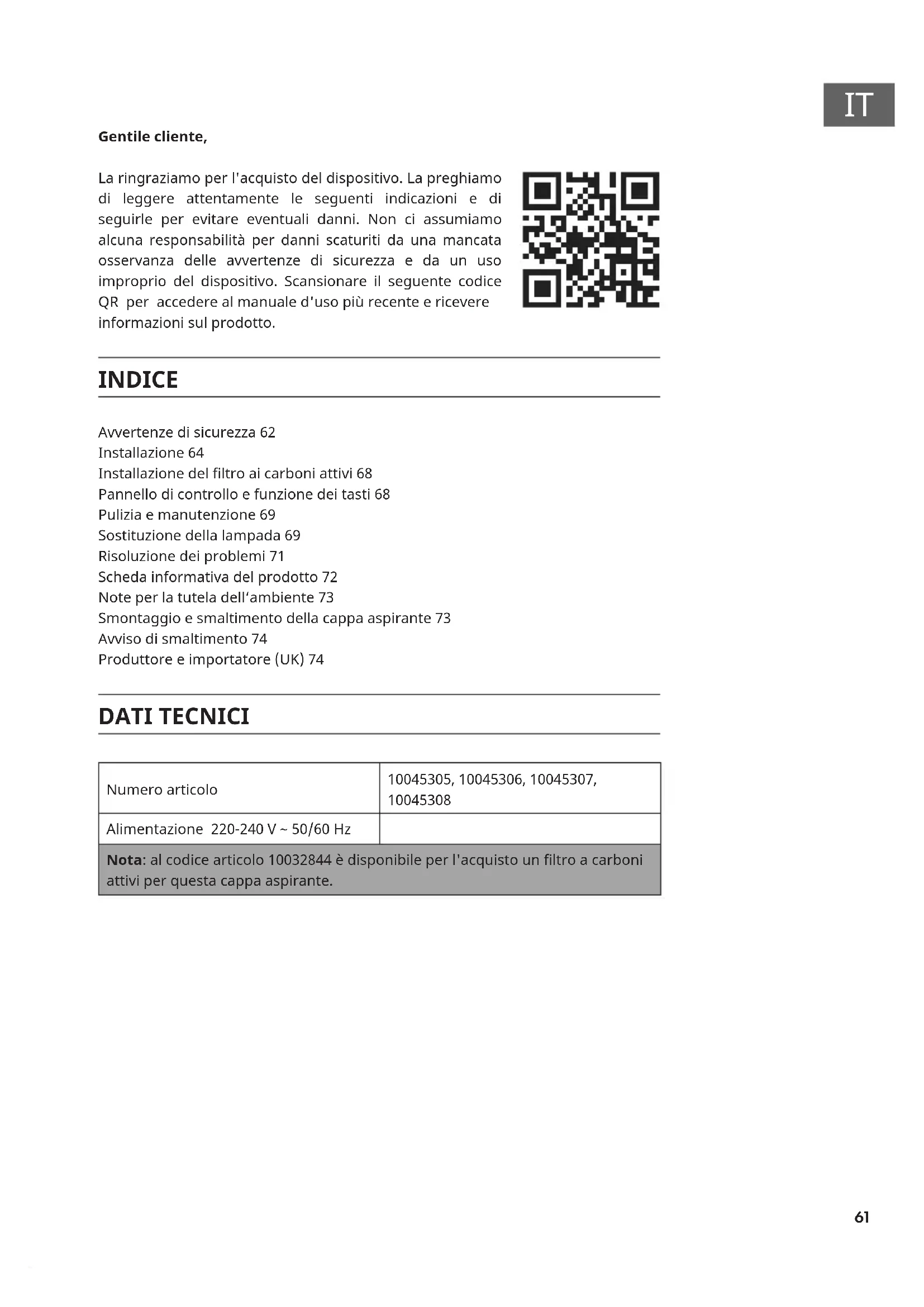

Gentile cliente, La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il seguente codice QR per accedere al manuale d'uso più recente e ricevere informazioni sul prodotto. INDICE Avvertenze di sicurezza 62 Installazione 64 Installazione del ltro ai carboni attivi 68 Pannello di controllo e funzione dei tasti 68 Pulizia e manutenzione 69 Sostituzione della lampada 69 Risoluzione dei problemi 71 Scheda informativa del prodotto 72 Note per la tutela dell‘ambiente 73 Smontaggio e smaltimento della cappa aspirante 73 Avviso di smaltimento 74 Produttore e importatore (UK) 74 DATI TECNICI Numero articolo 10045305, 10045306, 10045307,

Alimentazione 220-240 V ~ 50/60 Hz Nota: al codice articolo 10032844 è disponibile per l'acquisto un ltro a carboni attivi per questa cappa aspirante.62

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.

• Il montaggio può essere eseguito solo da un tecnico qualicato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.

• Si declina ogni responsabilità per danni derivati da un uso improprio e da un'installazione errata della cappa aspirante.

• I bambini di età inferiore agli 8 anni non possono usare la cappa aspirante.

• Il dispositivo non è idoneo per un uso commerciale, ma solo domestico e in ambienti simili.

• Pulire regolarmente il dispositivo e il ltro, in modo da garantire un funzionamento eciente.

• Staccare sempre la spina dalla presa elettrica prima di pulire il dispositivo.

• Pulire il dispositivo esattamente come indicato nel manuale.

• Non utilizzare amme libere sotto la cappa aspirante.

• Se il dispositivo non funziona in modo corretto, rivolgersi al produttore o ad un'azienda specializzata.

• Bambini a partire da 8 anni e persone con limitate capacità siche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati istruiti da una persona responsabile della loro supervisione sulle modalità d'uso e sulle procedure di sicurezza e comprendono i rischi associati.

• Se il cavo di alimentazione o la spina sono danneggiati, devono essere sostituiti dal produttore, da un'azienda tecnica autorizzata o da una persona con qualica equivalente.

• Se la cappa aspirante viene usata con fornelli che bruciano gas o combustibili, la stanza deve essere adeguatamente ventilata.

• Non cucinare alimenti alla amma (ambè) sotto la cappa aspirante.

• Attenzione: le superci del dispositivo possono diventare molto calde durante l'uso. Note importanti per l'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che riportano solo aria nella stanza).

• Rispettare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.63

Note importanti sulla modalità di scarico dell'aria AVVERTENZA pericolo di intossicazione da gas di scarico riaspirati! Non accendere il dispositivo in funzione di scarico mentre è attivo un impianto di riscaldamento che sfrutta l'aria dell'ambiente e se non è presente una ventilazione suciente. Gli impianti di riscaldamento che sfruttano l'aria dell'ambiente (ad es. stufe a gas, a gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), aspirano l'aria dalla stanza e la conducono all'esterno attraverso un tubo o una canna di scarico. In modalità di scarico, l'aria viene aspirata dalla cucina e dalle stanze adiacenti. In caso di ventilazione insuciente, si crea una depressione. I gas tossici dalla canna o dal tubo di scarico possono essere riaspirati nei locali abitativi.

• Assicurarsi che ci sia sempre un ausso di aria fresca suciente e che l'aria possa circolare.

• La cassetta a muro per ausso o scarico dell'aria non è suciente a garantire l'osservanza del valore limite. Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può auire nella stanza attraverso aperture permanenti come porte, nestre, in combinazione con una cassetta a muro per ausso o scarico. Si consiglia in ogni caso di rivolgersi ad un esperto di impianti di areazione in grado di fornire valutazioni sull'intero sistema di ventilazione della casa. Se necessario, il tecnico può indicare le misure necessarie per una corretta ventilazione. Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti. Note importanti per smontare il dispositivo

• Per smontare il dispositivo, seguire al contrario i passaggi relativi a installazione/montaggio.

• Al ne di evitare lesioni, farsi aiutare da una seconda persona per smontare il dispositivo.64

INSTALLAZIONE Preparazione Se si dispone di uno scarico verso l'esterno, installare la cappa aspirante come mostrato nella gura a destra. Il canale di scarico deve avere un diametro di almeno 150 mm ed essere fatto di smalto, alluminio o composto da un tubo essibile e resistente al calore.

• Prima dell'installazione, spegnere il dispositivo e staccare la spina.

• Installare la cappa aspirante ad un'altezza di 65-75 cm sopra il piano cottura. Installazione con scarico all'esterno Nota: prestare attenzione alle avvertenze di sicurezza se si utilizza lo scarico all'esterno. Se la cappa aspirante è in funzione contemporaneamente a un altro dispositivo che trae energia da una fonte diversa dalla corrente, la depressione nella stanza non deve superare i 4 Pa (4 x 10-5 Bar). Installazione con ricircolo dell'aria Se non è disponibile uno scarico verso l'esterno, installare un ltro a carboni attivi prima di utilizzare il dispositivo. Note importanti per l'installazione dei tubi di scarico dell'aria Rispettare assolutamente le seguenti regole per garantire una perfetta aspirazione dell'aria. Il mancato rispetto di queste disposizioni riduce le prestazioni e incrementa la rumorosità della cappa aspirante.

• Assicurarsi che il tubo di scarico sia dritto e più corto possibile.

• Non utilizzare un tubo di scarico più piccolo e non costringerlo.

• Se si usano tubi essibili, assicurarsi che siano ben tesi per ridurre la perdita di pressione.

• L'installazione deve essere eseguita da un elettricista qualicato o da una persona con le capacità necessarie.

• Non collegare il tubo di scarico della cappa a un sistema di ventilazione già presente che viene utilizzato per un altro dispositivo, ad es. un camino.65

• La curvatura del tubo di scarico non deve essere inferiore a 120°. Posizionare il tubo orizzontalmente. In alternativa, il tubo dovrebbe salire dal punto di attacco ed essere condotto ad una parete esterna.

• Dopo l'installazione, assicurarsi che la cappa aspirante sia in bolla per evitare l'accumulo di grasso su un solo lato.

• Assicurarsi che il tubo di scarico scelto per l'installazione sia ignifugo e conforme alle norme vigenti. Installazione della cappa inclinata Realizzare dei fori da 3 x 8 mm per il supporto a parete. Fissare il supporto alla parete con i tasselli e le viti in dotazione. Sollevare la cappa aspirante e agganciarla al supporto a parete. Foro Tasselli Supporto Viti (4 mm x 30 mm)66

• Aprire il pannello di vetro (1) e rimuovere il ltro antigrasso in metallo (2-3).

• Segnare i quattro fori di ssaggio dall'interno della cappa.

• Spostare nuovamente la cappa aspirante. Realizzare quattro fori di 8 mm di diametro sui punti segnati sulla parete e inserire i tasselli.

• Agganciare la cappa al supporto a parete e ssarla ai tasselli con le viti dal lato interno della cappa (4).

• Collegare il tubo di scarico dell'aria al punto di uscita (5). Installazione della canna

• Inserire la parte superiore della canna in quella inferiore. In base al tipo di utilizzo, in modalità di scarico o ricircolo (v. immagine), fare attenzione alla posizione delle fessure di ventilazione.

• Fissare il supporto a parete inferiore alla parte inferiore della canna. Scarico dell'aria Ricircolo dell'aria Parte superiore della canna (interna) Parte inferiore della canna (esterna) Montaggio a parete67

• Posizionare la canna sulla cappa aspirante.

• Segnare sulla parete la posizione dei fori di ssaggio per il supporto inferiore e realizzarli in corrispondenza dei segni.

• Fissare il supporto inferiore alla parete con 2 tasselli e viti (4 x 30 mm).

• Estrarre la parte superiore della canna no all'altezza desiderata.

• Segnare sulla parete la posizione dei fori di ssaggio per il supporto superiore e realizzarli in corrispondenza dei segni.

• Fissare il supporto superiore con 2 tasselli e viti (ST4 x 30 mm) utilizzando i fori realizzati sulla parete.

• Fissare la parte superiore della canna al supporto a parete con 2 viti (ST4 x 8 mm). Tasselli Vite 4 x 8 mm Vite 4 x 30 mm Montaggio a parete68

Nota: il ltro a carboni attivi è necessario solo per la funzione di ricircolo dell'aria. Se la cappa viene utilizzata in modalità di scarico dell'aria, rimuovere il ltro a carboni attivi. Rimuovere il ltro antigrasso in metallo. Il ltro a carboni attivi viene montato in due parti sui lati destro e sinistro del motore. Assicurarsi che gli ingranaggi corrispondano alla direzione di rotazione dei singoli lati. Ruotare il ltro a carboni attivi sull'alloggiamento del motore (di solito in senso orario). Riposizionare il ltro antigrasso in metallo. PANNELLO DI CONTROLLO E FUNZIONE DEI TASTI Accensione/spegnimento del motore Aumentare la velocità della ventola Diminuire la velocità della ventola Accensione/spegnimento della luce Indica la velocità della ventola: 1 = bassa, 2 = media, 3 = alta Attivazione del timer rapido: tenere premuti contemporaneamente i tasti + e - per 1 secondo. Lo schermo digitale lampeggia e il dispositivo inizia un conto alla rovescia di 5 minuti. Dopo 5 minuti, il motore e la luce si spengono automaticamente e viene emesso un segnale acustico per 1 secondo.69

PULIZIA E MANUTENZIONE

Spegnere e scollegare la cappa prima della pulizia e della manutenzione. Le superci esterne sono soggette a gra e macchie. Per questo motivo non bisogna usare prodotti abrasivi e si raccomanda di rimuovere immediatamente residui di sostanze alcaline o acide (succo di limone, aceto). Superci d'acciaio inox Per garantirne una lunga vita utile, l'acciaio inox deve essere pulito regolarmente. Utilizzare un detergente appositamente sviluppato per la pulizia dell'acciaio inox. Durante la pulizia, seguire le venature dell'acciaio inox per evitare che si formino gra. Supercie del pannello di controllo Pulire il pannello di controllo con un panno umido e un detersivo per piatti delicato. Prima di procedere, assicurarsi che il panno sia pulito e ben strizzato. Utilizzare un panno morbido e asciutto per rimuovere l'umidità in eccesso dopo la pulizia. Pulizia mensile dei ltri antigrasso Pulire il ltro ogni mese per evitare pericoli di incendio. Il ltro raccoglie grasso, fumo e polvere, inuenzando così l'ecacia della cappa aspirante. Se il ltro non viene pulito, si accumulano residui di grasso. Pulire il ltro con acqua e un po' di detersivo. Lasciarlo asciugare all'aria.

SOSTITUZIONE DELLA LAMPADA

• La lampada può essere sostituita solo da un elettricista qualicato.

• Interrompere tutti i collegamenti con l'alimentazione elettrica prima di aprire il dispositivo.

• Lasciare raffreddare sempre la lampada prima della sostituzione.

• Utilizzare guanti o un panno per evitare il contatto diretto con le mani.

• Il contatto diretto può ridurre la vita utile della lampada.70

Sostituire la lampadina E14 Spegnere il dispositivo e staccare la spina. Rimuovere la copertura della lampadina svitando le 2 viti. Svitare la lampadina. Sostituire la lampadina con una dello stesso tipo e con la stessa potenza. Sostituzione della luce LED

• Spegnere il dispositivo e staccare la spina.

• Individuare la posizione dei supporti.

• In alcuni modelli è necessario rimuovere il ltro antigrasso per trovare i supporti. In altri modelli i supporti sono nascosti dalla plafoniera. Svitare la plafoniera prima della sostituzione.

• Svitare le viti sulla scheda LED e sui supporti, scollegare i cavi della luce e inserire con cautela la nuova lampada. Per luci LED tonde Per luci LED nella plafoniera Nota: dopo aver sostituito la lampada, ricordarsi di ssare nuovamente tutti i componenti e di stringere le viti nella stessa posizione. Sostituire sempre la lampada con una dello stesso tipo e con lo stesso amperaggio.71

Errore Possibile causa Soluzione La luce è accesa ma il motore non funziona. La ventilazione è ostruita. Rimuovere il blocco. Il condensatore è rotto. Sostituire il condensatore. Il motore è rotto. Sostituire il motore. Il motore emette uno strano odore. Sostituire il motore. La luce è spenta e il motore non funziona. La luce è rotta. Sostituire la luce. La spina è allentata. Inserire bene la spina nella presa elettrica. L'alloggiamento vibra. La pala della ventola è danneggiata. Sostituire la pala. Il motore non è ssato bene. Fissare il motore. L'alloggiamento è allentato. Fissare l'alloggiamento. L'aria non viene aspirata correttamente. La distanza tra il fornello e la cappa è troppo grande. Ridurre la distanza. Circolazione d'aria eccessiva a causa di nestre e porte aperte. Assicurarsi che non ci sia corrente d'aria.72

Indicazioni secondo il regolamento (UE) n. 65/2014 Metodi di misurazione e di calcolo secondo EN 61591:1997+A1:2006+A2:2011+A11: 2014+A12:2015 Numero articolo 10045305, 10045306, 10045307, 10045308 Denominazione Simbolo Valore Unità Consumo energetico annuale AEC hood 9,7 kWh/anno Classe di ecienza energetica A++ Ecienza uidodinamica FDE hood 24,3 Classe per l'ecienza uidodinamica

Ecienza luminosa LE hood 32 Lux/W Classe di ecienza luminosa A Ecienza di ltrazione dei grassi GFE hood 68,7 % Classe di ecienza di ltrazione dei grassi

Flusso d'aria a velocità minima e massima in modalità normale, è esclusa la modalità con livello di velocità intensiva o rapida. 176,0/246,9 m³/h Flusso d'aria con funzionamento in modalità intensiva o rapida

Potenza sonora ponderata A delle emissioni di rumore aereo alla velocità minima e massima disponibili durante il normale funzionamento 49/57 dB Potenza sonora ponderata A delle emissioni di rumore aereo durante il funzionamento al livello di velocità intensivo o rapido - dB Potenza assorbita a dispositivo spento

0,44 W Potenza assorbita in modalità standby

• Quando si cucina, assicurarsi che ci sia una circolazione dell'aria suciente, in modo che la cappa possa funzionare in modo eciente e silenzioso.

• Regolare la velocità della ventola in base alla quantità di vapore prodotto durante la cottura. Usare la modalità intensiva solo quando è necessario. Più bassa è la velocità della ventola, meno energia viene consumata.

• Se durante la cottura si producono grandi quantità di vapore, selezionare tempestivamente una velocità della ventola più alta. Se il vapore di cottura si è già diffuso in tutta la cucina, lasciare in funzione la cappa più a lungo.

• Spegnere la cappa dopo l'uso.

• Spegnere l'illuminazione dopo l'uso.

• Pulire il ltro a intervalli regolari e, se necessario, sostituirlo per aumentare l'ecacia del sistema di ventilazione e prevenire i rischi di incendio.

• Mettere sempre il coperchio su pentole e padelle durante la cottura per ridurre il vapore e la condensa.

• Assicurarsi che la cappa aspirante sia completamente spenta.

• Staccare la spina dalla presa.

• Staccare la cappa aspirante dalla parete o dal mobile.

• Rimuovere il ltro. Smaltire il ltro in un centro per il riciclaggio di dispositivi elettrici ed elettronici obsoleti.

• Rimuovere il motore. Smaltire il motore in un centro per il riciclaggio di dispositivi elettrici ed elettronici obsoleti.

• Smaltire il resto della cappa aspirante in un centro per il riciclaggio della zona.74

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto insieme ai riuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amminutiistrazione locale o il servizio di smaltimento dei riuti. PRODUTTORE E IMPORTATORE (UK) Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: Berlin Brands Group UK Limited PO Box 42 272 Kensington High Street London, W8 6ND United Kingdom
