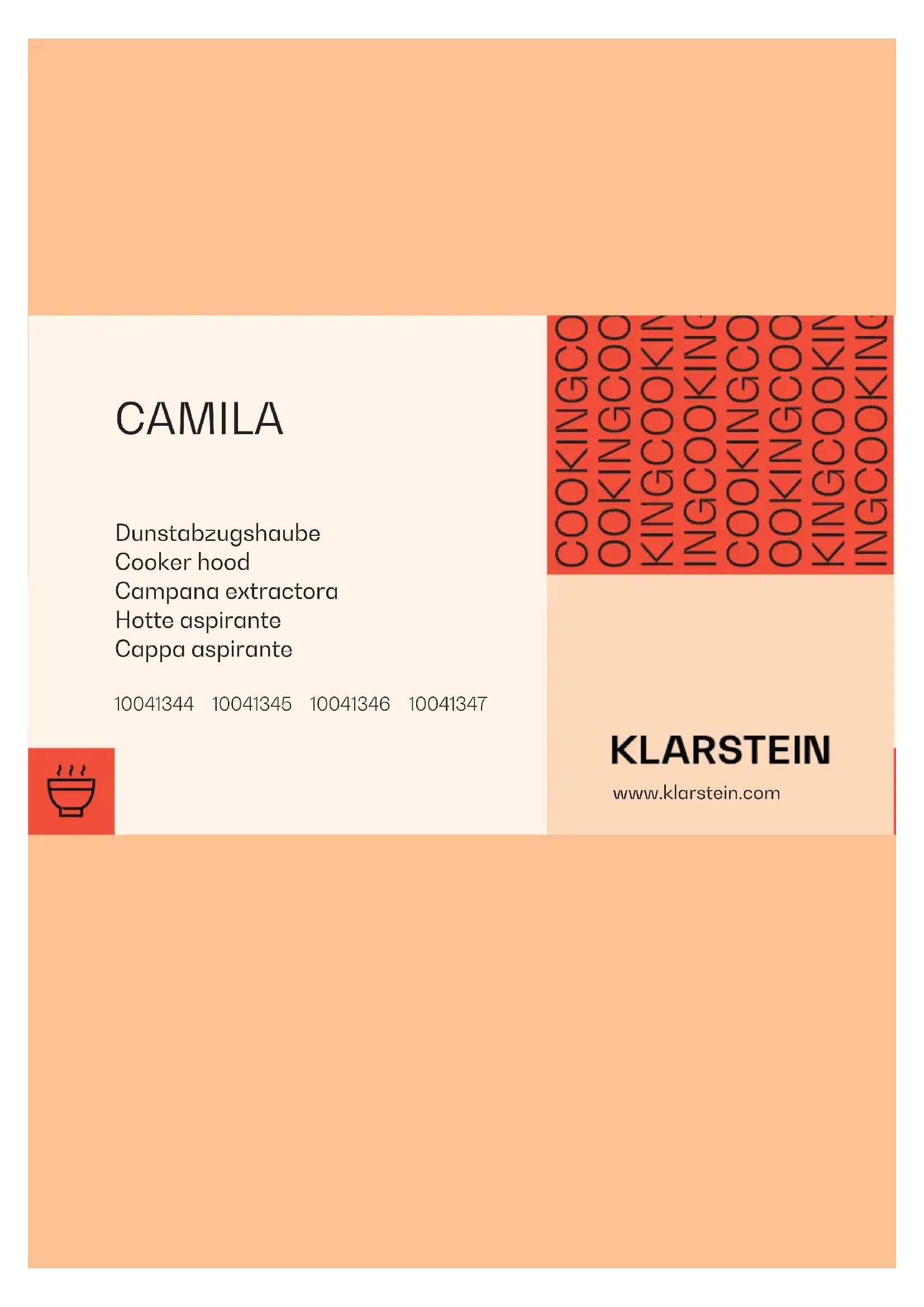

Camila - Hotte Klarstein - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Hotte aspirante Klarstein Camila, puissance d'aspiration de 600 m³/h, 3 niveaux de puissance, éclairage LED intégré.
Dimensions	Largeur : 60 cm, profondeur : 50 cm, hauteur : 15 cm.
Type d'installation	Hotte murale, installation facile, système de montage inclus.
Utilisation	Idéale pour une utilisation dans les cuisines, élimine les odeurs et les fumées de cuisson.
Filtration	Filtres à charbon et filtres métalliques lavables, remplaçables.
Maintenance	Nettoyage régulier des filtres, entretien facile grâce à un accès simple.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité en vigueur.
Informations générales	Design moderne, disponible en plusieurs couleurs, garantie de 2 ans.

FOIRE AUX QUESTIONS - Camila Klarstein

La hotte Klarstein Camila ne s'allume pas. Que faire ?

Vérifiez que la hotte est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Les lumières de la hotte ne s'allument pas.

Vérifiez si les ampoules sont correctement installées et en bon état. Remplacez-les si elles sont grillées.

La hotte fait un bruit excessif.

Assurez-vous que la hotte est bien fixée et qu'il n'y a pas d'obstacles obstruant le ventilateur. Nettoyez les filtres si nécessaire.

Comment nettoyer les filtres de la hotte Klarstein Camila ?

Retirez les filtres en suivant le manuel d'utilisation. Vous pouvez les laver à l'eau chaude savonneuse ou les passer au lave-vaisselle, selon les instructions du fabricant.

La hotte ne semble pas aspirer correctement.

Vérifiez que les filtres ne sont pas obstrués et nettoyez-les. Assurez-vous également que la hotte est installée à la bonne hauteur par rapport à la cuisinière.

Comment changer les ampoules de la hotte ?

Débranchez la hotte, retirez le couvercle des ampoules en suivant les instructions du manuel, puis remplacez les ampoules par des modèles compatibles.

La hotte dégage une odeur désagréable.

Cela peut être dû à des filtres sales. Nettoyez ou remplacez les filtres à charbon si votre modèle en est équipé.

Quels types de filtres sont compatibles avec la hotte Klarstein Camila ?

La hotte utilise des filtres à graisse en aluminium et des filtres à charbon pour la filtration des odeurs. Vérifiez le manuel pour les références exactes.

Où trouver le manuel d'utilisation de la hotte Klarstein Camila ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Klarstein ou se trouve inclus dans l'emballage du produit.

MODE D'EMPLOI Camila Klarstein

Cher client, chère cliente, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Lisez attentivement les indications suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit. SOMMAIRE Consignes de sécurité 66 Installation 68 Taille du tuyau d‘évacuation 75 Installation du clapet anti-retour 76 Installation du raccord de tuyauterie 77 Installation du ltre à charbon actif 77 Touches de fonction 78 Nettoyage et maintenance 79 Résolution des problèmes 80 Fiche de données produit 81 Remarques sur la protection de l‘environnement 83 Informations sur le recyclage 83 Fabricant et importateur (GB) 83 FICHE TECHNIQUE Numéro d'article 10041344, 10041345, 10041346,

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez le mode d'emploi pour vous y référer ultérieurement.

• Les travaux de montage ne doivent être effectués que par un électricien ou une personne qualiée. Avant d'utiliser la hotte, assurez-vous que la tension (V) et la fréquence (Hz) indiquées sur la hotte correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation domestique.

• Nous déclinons toute responsabilité pour les dommages causés par une utilisation ou une installation incorrecte.

• Les enfants de moins de 8 ans ne sont pas autorisés à utiliser la hotte.

• L'appareil n'est pas destiné à un usage commercial, mais uniquement à un usage domestique et à des environnements similaires.

• Nettoyez l’appareil et les ltres régulièrement pour qu'il continue de fonctionner ecacement.

• Débranchez toujours la che de la prise avant le nettoyage.

• Nettoyez l'appareil exactement comme indiqué dans le mode d'emploi.

• Ne pas utiliser de amme nue sous la hotte.

• Si l'appareil ne fonctionne pas normalement, contactez le fabricant ou un spécialiste.

• Les enfants à partir de 8 ans et les personnes souffrant de handicaps mentaux, sensoriels et physiques ne peuvent utiliser l'appareil que s'ils ont été parfaitement familiarisés avec les fonctions et les précautions de sécurité par une personne responsable et s'ils comprennent les risques associés

• Si le cordon d'alimentation ou la che sont endommagés, ils doivent être remplacés par le fabricant, une entreprise spécialisée agréée ou une personne de qualication similaire.

• Si la hotte est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, la ventilation de la pièce doit être susante.

• Ne faites pas de ambée sous la hotte.

• Attention : la surface peut devenir très chaude pendant le fonctionnement. Importants conseils d'installation

• L'air ne doit pas être acheminé vers une évacuation de fumée utilisée pour extraire les gaz de combustion du gaz ou d'autres combustibles (ne s'applique pas aux appareils qui ne font que faire circuler de l'air dans la pièce).

• Respectez toutes les réglementations locales pour l'installation de systèmes de ventilation.67

Remarques importantes pour l'utilisation en extraction d'air

Risque d‘intoxication par ré-aspiration de gaz de combustion Ne jamais utiliser la fonction d’extraction de l’appareil en même temps qu’un foyer dépendant de l’air ambiant si un apport su sant en air frais n'est pas garanti. Les foyers dépendants de l’air ambiant tels que les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières, extraient l’air de la pièce et le rejette à l’extérieur par un conduit d’évacuation. En mode d'extraction d'air, l'air est extrait de la cuisine et des pièces voisines. Une aération insu sante conduit à une dépressurisation. Les gaz toxiques de la cheminée ou du conduit d'évacuation peuvent être aspirés dans la pièce.

• Veillez à ce qu’il y ait toujours une quantité su sante d’air frais qui puisse circuler.

• Un puits mural d’aspiration/d’évacuation ne peut pas garantir à lui seul le respect des valeurs limites. Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n’est possible que si l’air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un puits mural d’aspiration/d’évacuation. Dans tous les cas, demander conseil auprès d'un ramoneur concernant la circulation de l’air dans l’ensemble du bâtiment. Si nécessaire, il pourra vous indiquer les mesures de ventilation nécessaires. Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n’est soumis à aucune restriction. Remarque importante pour le démontage de l'appareil

• Le démontage de l'appareil se fait dans l'ordre inverse de l'installation.

• Pour démonter l'appareil, faites-vous aider d'une autre personne pour éviter de vous blesser.68

INSTALLATION Dimensions du modèle 10041344 et du modèle 1004134569

Dimensions du modèle 10041346 et du modèle 1004134770

Remarque : Si la hotte et un appareil fonctionnant avec une énergie autre que l'électricité sont utilisés simultanément, la dépression dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bar). Distance minimale requise entre la hotte aspirante et la table de cuisson en vitrocéramique/ plaques de cuisson 65 cm Cuisinière à gaz 75 cm Chauffage au charbon/mazout/bois de chauffage 85 cm Étapes de l'installation Remarque : Ne branchez pas la che d'alimentation de l'appareil tant que l'installation n'est pas terminée ! Faites-vous aider par une deuxième personne pour l'installation.

1.1 (Modèle 10041344 et modèle 10041345)

Sciez une ouverture dans l'armoire suspendue sous laquelle vous allez monter la hotte. Pour ce faire, reportez-vous aux dimensions correspondantes.71

1.2 (Modèle 10041346 et modèle 10041347)

Placez la hotte aspirante dans l'armoire. Assurez-vous que les goupilles élastiques sont xées à l'armoire des deux côtés. L'épaisseur de l'armoire encastrée doit être comprise entre 10 et 28 mm Goupille élastique72

Retirez le ltre à graisse métallique.

Ajustez les vis 1, 2, 3 et 4 de manière à ce que les charnières des deux côtés soient xées à l'armoire, comme indiqué aux étapes 4.1 et 4.2.73

Remettez le ltre à graisse métallique en place.74

Modèle 10041344 et modèle 10041345 Modèle 10041346 et modèle 1004134776

Touche de marche/arrêt Vitesse faible Vitesse moyenne Vitesse élevée Touche d'éclairage Booster Maintenez cette touche 3 secondes pour accéder au mode Booster. Un bourdonnement se fait entendre et la touche 3 clignote. Après 5 minutes, l'appareil retourne automatiquement à la vitesse élevée. Minuteur rapide En mode de fonctionnement, appuyez simultanément sur les touches et 1. La touche clignote et le compte à rebours de 5 minutes démarre. Au bout de 5 minutes, le moteur et l'éclairage s'éteignent automatiquement et un bip sonore retentit.79

Éteignez la hotte avant le nettoyage et l'entretien et débranchez la che de la prise. Les surfaces extérieures sont sensibles aux rayures et aux taches. N'utilisez ainsi pas de produits abrasifs pour le nettoyage et essuyez les résidus de substances alcalines ou acides (jus de citron, vinaigre) immédiatement après le nettoyage. Surfaces en acier inoxydable L'acier inoxydable doit être régulièrement nettoyé pour garantir une longue durée de vie. Utilisez pour ce faire des produits pour acier inoxydable. Essuyez toujours dans le sens du grain de l'acier inoxydable pour éviter toutes rayures. Interface du panneau de commande Le panneau de commande peut être nettoyé à l'aide d'un chiffon humide et un liquide vaisselle doux. Avant le nettoyage, assurez-vous que le chiffon est propre et bien essoré. Utilisez un chiffon sec et doux pour éliminer l'humidité excessive après le nettoyage. Nettoyage mensuel des ltres à graisse Nettoyez le ltre à graisse tous les mois pour éviter les risques d'incendie. Les graisses, la fumée et la poussière s'accumulent dans le ltre qui inuence ainsi l'ecacité de la hotte. Si le ltre n'est pas nettoyé, des résidus de graisse s'y accumulent. Nettoyez le ltre avec de l'eau et un peu de liquide vaisselle et laissez- le ensuite sécher à l'air libre.80

Problème Cause possible Solution L'éclairage est allumé mais le moteur ne fonctionne pas. La ventilation est bloquée. Remédiez au blocage. Le condensateur est cassé. Faites remplacer le condensateur. Le moteur est cassé. Faites remplacer le moteur. Le moteur dégage une odeur bizarre. Faites remplacer le moteur. L'éclairage est éteint et le moteur ne fonctionne pas. L'éclairage est cassé. Faites remplacer l'éclairage. La che est lâche. Branchez la che fermement dans la prise. Le boîtier vibre. La pale du ventilateur est endommagée. Remplacez le pale. Le moteur n'est pas bien xé. Fixez le moteur. Le boîtier pend de façon lâche. Fixez le boîtier. L'air n'est pas aspiré correctement. L'écart entre la cuisinière et la hotte aspirante est trop important. Réduisez la distance. Une circulation d'air trop importante par les fenêtres et les portes ouvertes. Assurez-vous qu'il n'y a pas de courant d'air.81

Informations selon le règlement (UE) n ° 65/2014 Méthodes de mesure et de calcul selon EN 61591: 1997 + A1: 2006 + A2: 2011 + A11: 2014 + A12: 2015 Numéro d'article 10041344, 10041345 Description Symbole Valeur Unité Consommation annuelle d'énergie Hotte AEC 12,0 kWh/an Classe d'ecacité énergétique A++ Ecacité dynamique des uides FDE hotte 30,3 Classe d'ecacité dynamique des uides

Ecacité lumineuse LE hotte 29 Lux/W Classe d'ecacité lumineuse A Degré de capture des graisses GFE hotte 64,7 % Classe d'ecacité de capture des graisses

Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou à vitesse rapide 259,0 / 396,8 m³/h Débit d'air en fonctionnement au niveau intensif ou à haute vitesse 446,9 m³/h Niveau sonore A aux vitesses minimale et maximale disponibles en fonctionnement normal 48 / 59 dB Niveau sonore A en fonctionnement au niveau intensif ou à vitesse rapide 60 dB Consommation à l'arrêt P

0,49 W Consommation en veille P

- W Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne82

Informations selon le règlement (UE) n ° 65/2014 Méthodes de mesure et de calcul selon EN 61591: 1997 + A1: 2006 + A2: 2011 + A11: 2014 + A12: 2015 Numéro d'article 10041346, 10041347 Description Symbole Valeur Unité Consommation annuelle d'énergie hotte AEC 11,9 kWh/an Classe d'ecacité énergétique A++ Ecacité dynamique des uides FDE hotte 31,3 Classe d'ecacité dynamique des uides

Ecacité lumineuse LE hotte 40 Lux/W Classe d'ecacité lumineuse A Degré de capture des graisses GFE hotte 56,9 % Classe d'ecacité de capture des graisses

Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou à vitesse rapide 284,3 / 460,1 m³/h Débit d'air en fonctionnement au niveau intensif ou à haute vitesse 508,8 m³/h Niveau sonore A aux vitesses minimale et maximale disponibles en fonctionnement normal 48 / 59 dB Niveau sonore A en fonctionnement au niveau intensif ou à vitesse rapide 60 dB Consommation à l'arrêt P

0,49 W Consommation en veille P

• Assurez-vous qu'il y a une ventilation susante pendant la cuisson pour que la hotte aspirante puisse fonctionner ecacement et avec un faible niveau sonore.

• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif si besoin seulement. Plus la vitesse de ventilation est faible, plus la consommation d'énergie est faible.

• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation au bon moment. Si la vapeur de cuisson s'est déjà répandue dans la cuisine, la hotte devra fonctionner plus longtemps.

• Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.

• Éteignez l'éclairage lorsque vous n'en avez plus besoin.

• Nettoyez le ltre à intervalles réguliers et remplacez-le si nécessaire an d'augmenter l'ecacité du système de ventilation et d'éviter les risques d'incendie.

• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

Si l'élimination des appareils électriques et électroniques est réglementée dans votre pays, ce symbole sur le produit ou sur l'emballage indique qu'il ne doit pas être mis au rebut avec les ordures ménagères. Vous devez l'acheminer vers un point de collecte pour le recyclage des appareils électriques et électroniques. En respectant des règles de recyclage, vous protégez l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et la mise au rebut de ce produit, contactez votre autorité locale ou votre service d'élimination des déchets ménagers. FABRICANT ET IMPORTATEUR (GB) Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. Importateur pour la Grande-Bretagne : Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom85
