Quattro - Equipo de DJ Mixars - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mesa de mezclas DJ con controlador integrado para Serato DJ
Marca	Mixars
Modelo	Quattro
Dimensiones (An x Pr x Al)	320 mm x 362 mm x 107 mm
Peso	5,35 kg
Alimentación	100-240 V CA, 50/60 Hz, 20 W
Entradas de audio	4 entradas Phono/Line (RCA), 4 entradas Line secundarias (RCA), 2 entradas micro (combo XLR/TRS), 2 entradas USB, entrada de retorno FX (TRS)
Salidas de audio	Salida Master XLR balanceada, salida Master RCA secundaria, salida Booth TRS, salida Record RCA, salida de envío FX TRS
Número de canales	4 canales
Efectos integrados	15 efectos: Filtro, Flanger, Delay, Echo, Reverb, Transformer, Pitch, Loop Roll, Reverse Roll, Noise, Bit Crusher, Gate, Tape Delay, Vinyl Brake, Send/Return
Ecualizador	3 bandas por canal (Bass, Mid, Treble) con corte hasta -25 dB
Crossfader	Curva ajustable (Hard/Soft), inversor, potencia ajustable
Interfaz de audio	10 entradas / 12 salidas, compatible DVS, muestreo 48 kHz/24 bits
Software compatible	Serato DJ (controladores Windows requeridos, Mac sin controlador)
Pantalla	Pantalla integrada para los parámetros FX (BPM, tiempo, profundidad)
Salida de auriculares	Jack de 6,35 mm y 3,5 mm con volumen y mezcla Cue/Master
Mantenimiento y limpieza	Limpiar con un paño seco; no obstruir las aberturas de ventilación
Seguridad	No exponer al agua o la humedad; desconectar en caso de tormenta; usar en un ambiente templado
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario; contactar a un profesional para cualquier mantenimiento
Garantía y asistencia	Actualizaciones de firmware disponibles en el sitio web de Mixars

Preguntas frecuentes - Quattro Mixars

¿Cómo encender y apagar el Mixars Quattro?

Use el interruptor de alimentación On/Off situado en la parte trasera. Conecte el cable de alimentación a la toma AC In antes de encender.

¿Qué software usar con el Quattro?

El Quattro está optimizado para Serato DJ. Es compatible con Mac OS X sin controlador, pero requiere un controlador para Windows, disponible en el sitio web de Mixars.

¿Cómo actualizar el firmware del Quattro?

Descargue la herramienta de actualización y el último firmware en mixars.com. Conecte el cable USB, mantenga presionados los botones FX CUE y TAP mientras enciende, luego siga las instrucciones en pantalla.

¿Cómo conectar el Quattro a mi computadora?

Use el cable USB incluido para conectar el puerto USB 1 o USB 2 a la computadora. Seleccione la fuente correspondiente mediante el conmutador Source del canal.

¿Cuáles son los efectos integrados disponibles?

El Quattro ofrece 15 efectos: Filtro, Flanger, Delay, Echo, Reverb, Transformer, Pitch, Loop Roll, Reverse Roll, Noise, Bit Crusher, Gate, Tape Delay, Vinyl Brake y Send/Return.

¿Cómo usar el micrófono con el Quattro?

Conecte un micrófono a la entrada combo XLR/TRS (Mic 1) o a la entrada TRS secundaria. Ajuste el volumen y el tono con las perillas correspondientes. El conmutador Mic Talkover permite silenciar la música cuando el micrófono habla.

¿Cómo cambiar entre el enrutamiento de audio Serato y no Serato?

Mantenga presionado el botón MASTER y encienda para acceder al menú, o mantenga presionados ambos botones SHIFT durante 5 segundos mientras está encendido, luego use el codificador FX para seleccionar el modo de enrutamiento.

¿Cómo ajustar el BPM manualmente para los efectos?

Use el botón TAP para marcar el tempo manualmente. Mantenga presionado TAP durante 3 segundos para activar la detección automática de BPM.

¿Cuáles son las precauciones de seguridad importantes?

No exponga el aparato a la lluvia o la humedad. Desconéctelo durante tormentas. No obstruya las aberturas de ventilación. Use solo un paño seco para la limpieza.

¿Cómo limpiar el Mixars Quattro?

Desconecte el aparato. Limpie la carcasa con un paño seco y suave. No use productos líquidos o abrasivos para evitar dañar los componentes.

MANUAL DE USUARIO Quattro Mixars

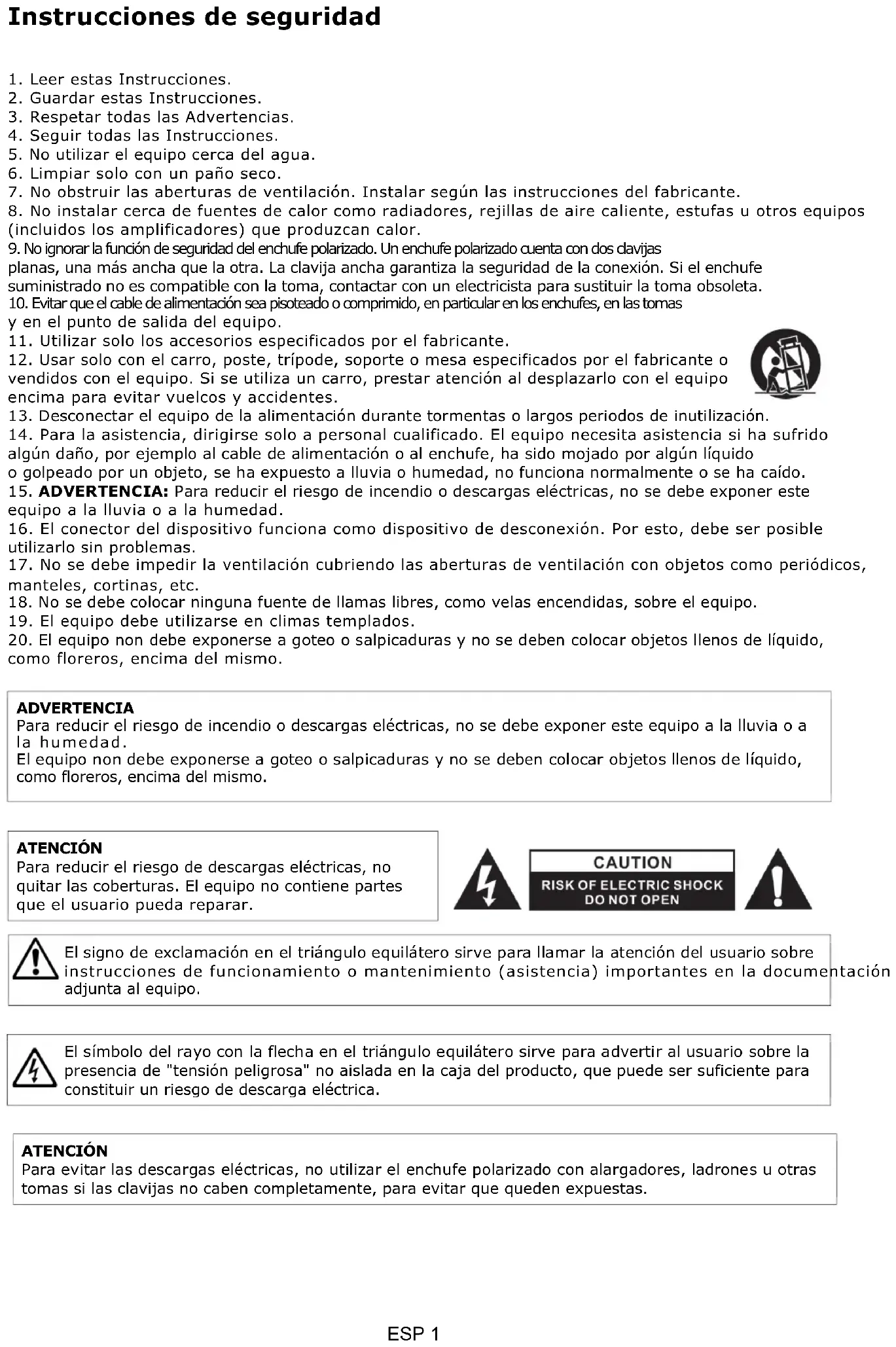

Instrucciones de seguridad

1. Leer estas Instrucciones.
2. Guardar estas Instrucciones.
3. Respetar todas las Advertencias.
4. Seguir todas las Instrucciones.
5. No utilizar el equipo cerca del agua.
6. Limpiar solo con un paño seco.
7. No obstruir las aberturas de ventilación. Instalar según las instrucciones del fabricante.
8. No instalar cerca de fuentes de calor como radiadores, rejillas de aire caliente, estufas u otros equipos (incluidos los amplificadores) que produzcan calor.
9. No ignorar la función de seguridad del enchufe polarizado. Un enchufe polarizado cuenta con dos davijas planas, una más ancha que la otra. La clavija ancha garantiza la seguridad de la conexión. Si el enchufe suministrado no es compatible con la toma, contactar con un electricista para sustituir la toma obsoleta.

10. Evitar que el cable de alimentación sea pisoteado o comprimido, en particular en los enchufes, en las tomas y en el punto de salida del equipo.

11. Utilizar solo los accesorios especificados por el fabricante.

12. Usar solo con el carro, poste, trípode, soporte o mesa especificados por el fabricante o vendidos con el equipo. Si se utiliza un carro, prestar atención al desplazarlo con el equipo encima para evitar vuelcos y accidentes.

13. Desconectar el equipo de la alimentación durante tormentas o largos periodos de inutilización.
14. Para la asistencia, dirigirse solo a personal cualificado. El equipo necesita asistencia si ha sufrido algún daño, por ejemplo al cable de alimentación o al enchufe, ha sido mojado por algún líquido o golpeado por un objeto, se ha expuesto a lluvia o humedad, no funciona normalmente o se ha caído.
15. ADVERTENCIA: Para reducir el riesgo de incendio o descargas eléctricas, no se debe exponer este equipo a la lluvia o a la humedad.
16. El conector del dispositivo funciona como dispositivo de desconexión. Por esto, debe ser posible utilizarlo sin problemas.
17. No se debe impedir la ventilación cubriendo las aberturas de ventilación con objetos como periódicos, manteles, cortinas, etc.
18. No se debe colocar ninguna fuente de llamas libres, como velas encendidas, sobre el equipo.
19. El equipo debe utilizarse en climas templados.
20. El equipo non debe exponerse a goteo o salpicaduras y no se deben colocar objetos llenos de líquido, como floreros, encima del mismo.

ADVERTENCIA

Para reducir el riesgo de incendio o descargas eléctricas, no se debe exponer este equipo a la lluvia o a la humedad.

El equipo non debe exponerse a goteo o salpicaduras y no se deben colocar objetos llenos de líquido, como floreros, encima del mismo.

ATENCIÓN

Para reducir el riesgo de descargas eléctricas, no quitar las coberturas. El equipo no contiene partes que el usuario pueda reparar.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

El signo de exclamación en el triángulo equilátero sirve para llamar la atención del usuario sobre instrucciones de funcionamiento o mantenimiento (asistencia) importantes en la documentación adjunta al equipo.

El símbolo del rayo con la flecha en el triángulo equilátero sirve para advertir al usuario sobre la presencia de "tensión peligrosa" no aislada en la caja del producto, que puede ser suficiente para constituir un riesgo de descarga eléctrica.

ATENCIÓN

Para evitar las descargas eléctricas, no utilizar el enchufe polarizado con alargadores, ladrones u otras tomas si las clavijas no caben completamente, para evitar que queden expuestas.

A. Accesorios e instalació n del software controlador

Comprobar que el paquete de la unidad principal incluya estos componentes:

El Mixars Quattro es un dispositivo con soporte nativo para Mac OS X, mientras que para Windows requiere un software controlador.

Asegurarse de completar la instalación de este controlador antes de usar Serato DJ.

Mac

Ningún controlador necesario

Windows

Descargar el controlador en nuestro sitio web: www.mixars.com

Hacer doble clic en el archivo .exe para iniciar la instalación y seguir las instrucciones visualizadas.

Podría ser necesario volver a conectar el Quattro después de la instalación.

B. Mandos y funciones

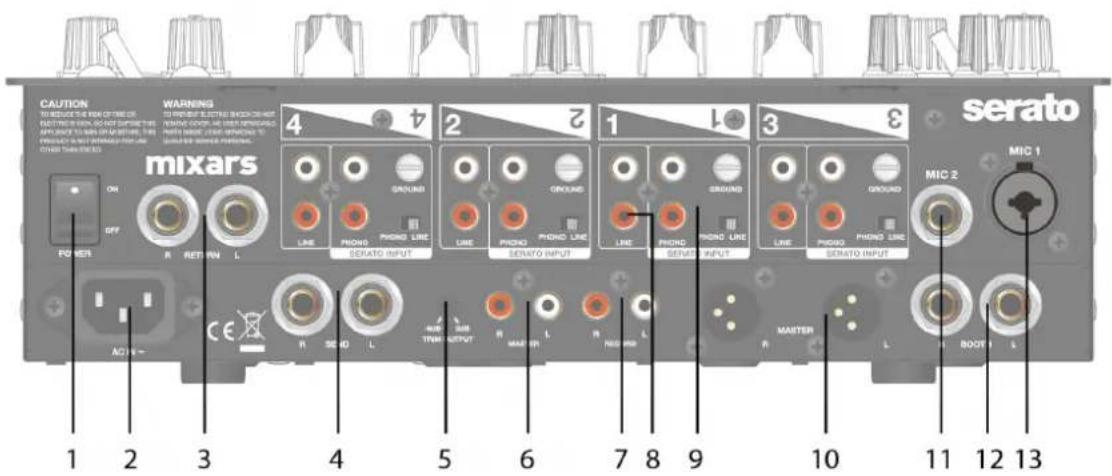

Panel trasero

Enciende y apaga el equipo.

1. AC In

Conectar el cable de alimentación aquí.

1. Entrada Return FX, TRS

Entrada del retorno FX para el FX incorporado.

1. Salida Send FX, TRS

Salida del envío FX para el FX incorporado.

1. Mando Nivel Trim Output

Regula el nivel de salida de 0 dB a -6 dB.

1. Salida Master secundaria, RCA

Salida Master secundaria RCA (no bal.), controlada por el mando «Master»

1. Salida Record

Salida adicional grabación RCA (no bal.)

1. Entradas Line secundarias

Entradas secundarias de la señal de línea por cada canal.

1. Entradas Line/Phono principales (entradas Serato)

Entradas principales de la señal de línea/phono por cada canal.

Con el selector «Phono / Line» es posible elegir la configuración más adecuada para el equipo utilizado (fuentes phono o línea).

Utilizar estas entradas para los vinilos/CD con código de tiempo Serato, para el uso con Serato DJ.

Entrada secundaria TRS del micrófono, controlada por el mando «MIC/AUX».

1. Salida Booth, TRS

Salida Booth secundaria TRS (bal.), controlada por el mando «Booth»

1. Entrada Mic 1

Entrada del micrófono combinada XLR / TRS, controlada por el mando «MIC/AUX»

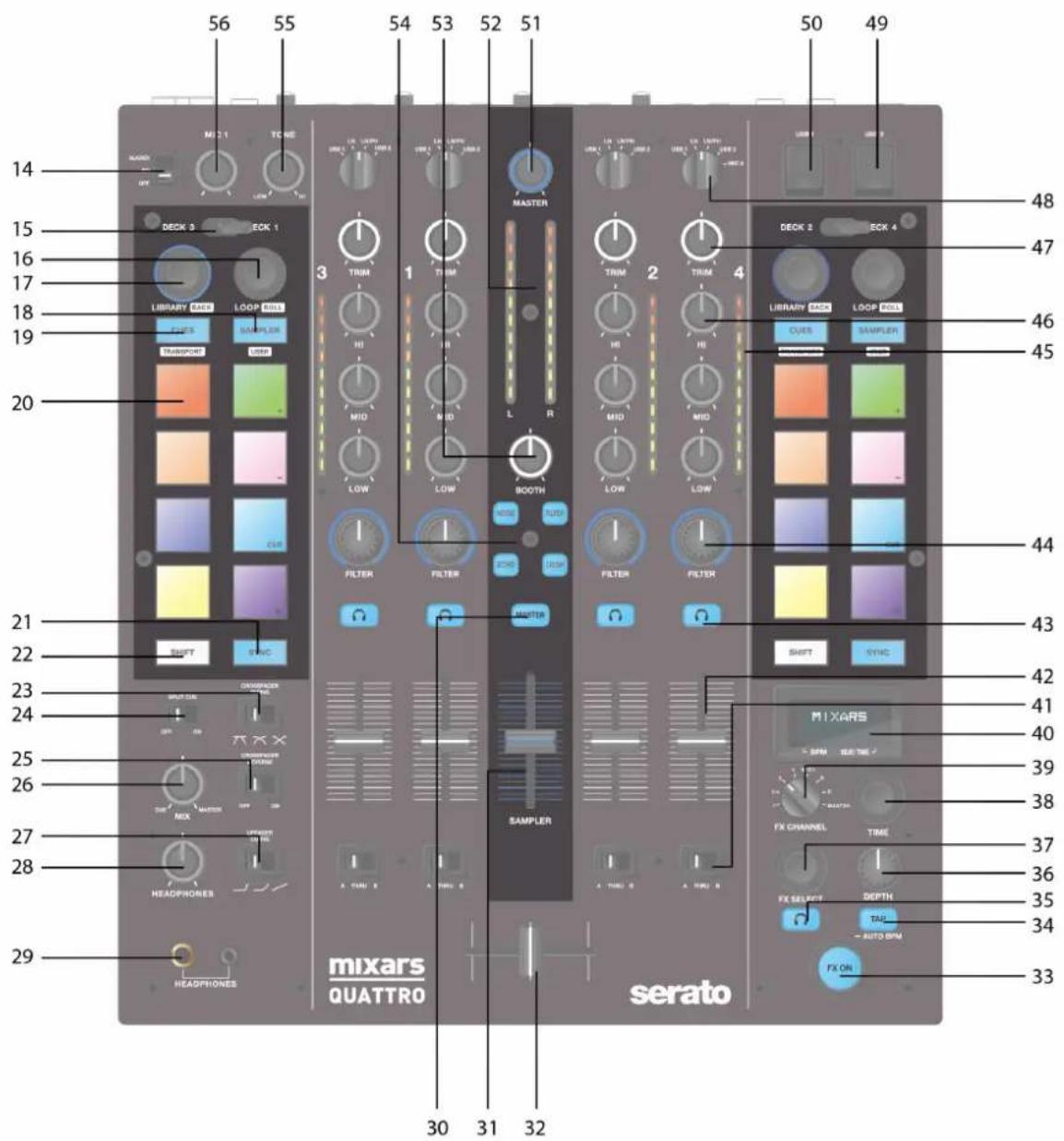

Panel superior

56 55 54 53 52 51 50 49 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 mixars QUATTRO serato MAX 1 TC SE Library CLK LOOP RED CLOES SAMPLED TAXPOCK LUXR DECK 3 ECK 1 3 TRIM 1 TURM MASTER 1 LIBRARY LOCK LOOP RED LIBRARY LOCK LOOP RED CURS SAMPLED CURS FILTER FILTER SOOTH LOWER RED LOWER RED FILTER FILTER SWIFT SYNC CAMPLER FX CHANNEL TIME FX SELECT DEPTH FX ON AUTO BPAI FX ON AUTO BPAI 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33

14. Selector Talkover/On/Off micrófono

Enciende, apaga o selecciona el modo Talkover para el micrófono 1.

15. Selector Deck

Selecciona el deck de destino [Deck 3/1 y Deck 2/4] para el área de control MIDI correspondiente [izquierda/derecha].

16. Loop / Loop roll

Girando y presionando el mando se controlan las funciones loop y loop roll del Serato DJ. Presionar y mantener presionado el botón «SHIFT» (véase 22) para controlar la función loop roll.

17. Mandos Library y Load

Library:

Desplazarse por la librería girando el mando y visualizar el nivel sucesivo o cargar la canción seleccionada presionándolo. Mantener presionado «Shift» y presionar el mando para volver al nivel anterior.

18. Botón Sampler

Configura el modo Sampler en todos los pads. Mantener presionado «Shift» y presionar el botón para pasar al modo Usuario.

19. Botón CUES

Configura el modo CUES en todos los pads. Mantener presionado «Shift» y presionar el botón para pasar al modo Transporte.

20. Pads

Utilizar los pads para controlar puntos cue, samples, transporte u otras funciones del Serato DJ configuradas.

21. Botón Sync

Presionando «Sync» se sincroniza una pista con otra, para desactivar la función volver a presionar «Sync» manteniendo presionado «Shift».

22. Botón Shift

Mantenerlo presionado para activar las funciones opuestas de algunos mandos

23. Selector Crossfader Curve

Permite seleccionar entre las 3 configuraciones del crossfader, de Hard (duro, a la izquierda) a Soft (suave, a la derecha), según la aplicación.

24. Selector Split Cue On/Off

Si está activado, la señal en los auriculares se divide: señal Master en un canal, y señales Cue activadas con los botones «CUE» (véase 43) en el otro.

25. Selector Crossfader Reverse

Invierte el canal izquierdo con el derecho en el crossfader.

26. CUE Mix

Girar para regular entre señal Cue y Master en la salida de los auriculares.

27. Selector Upfader Curve

Permite seleccionar entre las 3 configuraciones del crossfader, de Hard (duro, a la izquierda) a Soft (suave, a la derecha), según la aplicación.

28. Mando Headphones

Regula el volumen de los auriculares.

29. Conectores de salida Headphones

Conectores jack de 6,35 mm y 3,5 mm para los auriculares.

30. Mando Master en CUE

Presionar para activar el Master en el canal CUE de los auriculares.

31. Volumen Sampler

Regula el volumen del sampler en el Serato DJ.

32. Crossfader

Regula el crossfader entre los canales derecho e izquierdo del audio asignado mediante el «Selector de asignación canal» (véase 41).

33. Interruptor FX ON

Activa/desactiva la señal procesada FX en la salida Master.

34. Botón TAP

Tocar para introducir manualmente las PPM en la unidad FX. Presionar y mantener presionado durante 3 segundos para activar la detección automática de las PPM.

35. Botón FX CUE

Activa/desactiva la señal procesada FX en la salida Cue de los auriculares.

36. Mando FX Depth

Regula la profundidad del FX seleccionado o el nivel de señal dry/wet (sin efectos/procesada).

37. Conmutador rotativo FX Select

Girar para seleccionar FX distintos y presionar para confirmar.

38. Mando Time

Regula el parámetro tiempo/pulsaciones del FX seleccionado. Presionar para pasar de Tiempo a Pulsaciones.

Selecciona el canal donde aplicar el FX.

40. Pantalla FX integrada

Visualiza varios datos sobre el FX.

41. Selector de asignación canal

Asigna el canal correspondiente al canal derecho o izquierdo del crossfader. Seleccionando "THRU", la señal del canal llegará directamente al master, saltando el crossfader.

42. Reguladores de los canales

Regulan el volumen de los canales correspondientes.

43. Cue On/Off

Asigna el canal correspondiente a la señal Cue.

44. Mando FILTER

Regula el parámetro / nivel del FX de textura sonora seleccionado.

45. Volumen del canal

Visualiza el volumen de la señal del canal correspondiente

46. Ecualizador canal

Regula la configuración del ecualizador para el canal correspondiente

47. Mando Trim

Regula el nivel general del canal correspondiente.

48. Selector fuente

Selecciona la entrada que se controlará en el canal correspondiente.

Las opciones posibles son Phono/Line (phono/línea, véase 9), Line (línea, véase 8), Serato - USB1 (véase 50) o Serato - USB2 (véase 49). El Deck 4 también cuenta con la fuente MIC 2.

49. Conector USB 2

Sirve para conectar la mezcladora al ordenador mediante el cable USB para el uso con Serato DJ. Para elegir esta opción, colocar el «Selector fuente» (véase 48) en USB 2.

50. Conector USB 1

Sirve para conectar la mezcladora al ordenador mediante el cable USB para el uso con Serato DJ. Para elegir esta opción, colocar el «Selector fuente» (véase 48) en USB 1.

51. Mando Master

Regula el volumen de la señal master.

52. Volumen Master

Visualiza el volumen de la señal master.

53. Booth

Regula el volumen de la salida «Booth».

54. Selector del FX de textura sonora.

Elegir entre el efecto Filter, Noise, Crush y Echo y controlar el parámetro FX mediante el mando «FILTER» (véase 44).

55. Mando Tone

Controla el tono del micrófono 1.

56. Mando MIC 1

Controla el volumen del micrófono 1.

C. Mandos y funciones FX integrados

El Quattro proporciona una unidad FX sincronizada con PPM para añadir efectos especiales al sonido. Las selecciones de FX disponibles son 15:

Filtro	Flanger	Delay	Eco	Reverberación
Transformador	Pitch	Loop Roll	Reverse Roll	Ruido
Bit Crusher	Gate	Tape Delay	Vinyl Brake	Envío/retorno

La pantalla del Quattro visualiza varios datos sobre el FX:

1 2 MIXARS 180 1/16 L BPM BEAT/TIME J 3

1. Nombre del FX

El FX actualmente seleccionado. Girando el conmutador rotativo FX para pasar a otro FX, el nuevo nombre parpadeará. Al presionar el conmutador para seleccionar el nuevo FX y el nombre en la pantalla dejará de parpadear.

2. BPM

Se visualizan las PPM, pulsaciones por minuto, actuales. Tocar el botón TAP para introducir un valor manualmente. Presionar y mantener presionado el botón TAP durante 3 segundos para activar la detección automática, la pantalla visualizará "AUTO BPM" durante 2 segundos.

3. Parámetro Beat/Time

Se visualiza el parámetro pulsaciones/tiempo actual. Presionar el conmutador rotativo TIME para pasar del parámetro Pulsaciones al parámetro Tiempo.

Dependiendo del FX, los mandos TIME y DEPTH controlan parámetros distintos:

Efecto	Función del mando Time	Función del mando Depth
Filtro	Rango pulsaciones: de 1/4 a 64/1Rango de tiempo: de 10 ms a 32000 ms (más allá de 9999 ms, se usará el formato “a.bs” en la visualización. Por ej. “32.0s” para 32000 ms)	Profundidad (Dry/Wet) 0-100%
Flanger	Rango pulsaciones: de 1/4 a 64/1Rango de tiempo: de 10 ms a 32000 ms (más allá de 9999 ms, se usará el formato “a.bs” en la visualización. Por ej. “32.0s” para 32000 ms)	Profundidad (Dry/Wet) 0-100%
Delay	Rango pulsaciones: de 1/8 a 16/1Rango de tiempo: de 1 ms a 4000 ms	Profundidad (Dry/Wet) 0-100%
Eco	Rango pulsaciones: de 1/8 a 16/1Rango de tiempo: de 1 ms a 4000 ms	Profundidad (Dry/Wet) 0-100%
Reverberación	No sincronizado con PPM. Regular solo la extensión de la reverberación (dimensión de la habitación) de 0% a 100%. Lavisualización mostrará el porcentaje de "0%" a "100%".Cuando se gira el mando Time, la pantalla también visualiza "Size" como título.	Profundidad (Dry/Wet) 0-100%
Transformador	Rango pulsaciones: de 1/16 a 16/1Rango de tiempo: de 10 ms a 16000 ms (más allá de 9999 ms, se usará el formato "a.bs" en la visualización. Por ej. "16.0s" para 16000 ms)	Profundidad (Dry/Wet) 0-100%
Pitch	No sincronizado con PPM. Rango pitch de -50% a 100%. Al regular este parámetro, se visualiza "PITCH" como título.	Fijo 100% Wet
Loop Roll	Rango pulsaciones: de 1/16 a 16/1Rango de tiempo: de 10 ms a 4000 ms	Fijo 100% Wet
Reverse Roll	Rango pulsaciones: de 1/16 a 16/1Rango de tiempo: de 10 ms a 4000 ms	Fijo 100% Wet
Ruido	Rango pulsaciones: de 1/4 a 64/1Rango de tiempo: de 10 ms a 32000 ms (más allá de 9999 ms, se usará el formato "a.bs" en la visualización. Por ej. "32.0s" para 32000 ms)	Profundidad (Dry/Wet) 0-100%
Bit Crusher	No sincronizado con PPM. Rango del parámetro de calidad de -100% a 100%. Al regular este parámetro, se visualiza "QUALITY" como título.	Profundidad (Dry/Wet) 0-100%
Gate	No sincronizado con PPM. Regulación del umbral en incrementos:de 0% a 100%	Profundidad (Dry/Wet) 0-100%
Tape Delay	No sincronizado con PPM. Tono de la señal de delay de -100% a 100%.	Profundidad (Dry/Wet) 0-100%
Vinyl Brake	No sincronizado con PPM. Tiempo de interrupción de 10 ms a 4000 ms.	Control manual de la interrupción FX.Girar en sentido horario para seleccionar y reducir el tiempo de interrupción.Girar en sentido antihorario para volver a seleccionar la interrupción FX y aumentar el tiempo.
Envío/retorno	NA. Se visualiza "---" en el campo Beat/Time.	Profundidad (Dry/Wet) 0-100%

D. Enrutamiento de audio

Existen 2 opciones de enrutamiento de audio en el Quattro, es decir, el enrutamiento Serato y el enrutamiento no Serato.

En el enrutamiento Serato, el Quattro funciona como controlador y la mayoría de las mezclas se realizan en el software Serato DJ. Es posible el FX post-crossfader desde Serato DJ.

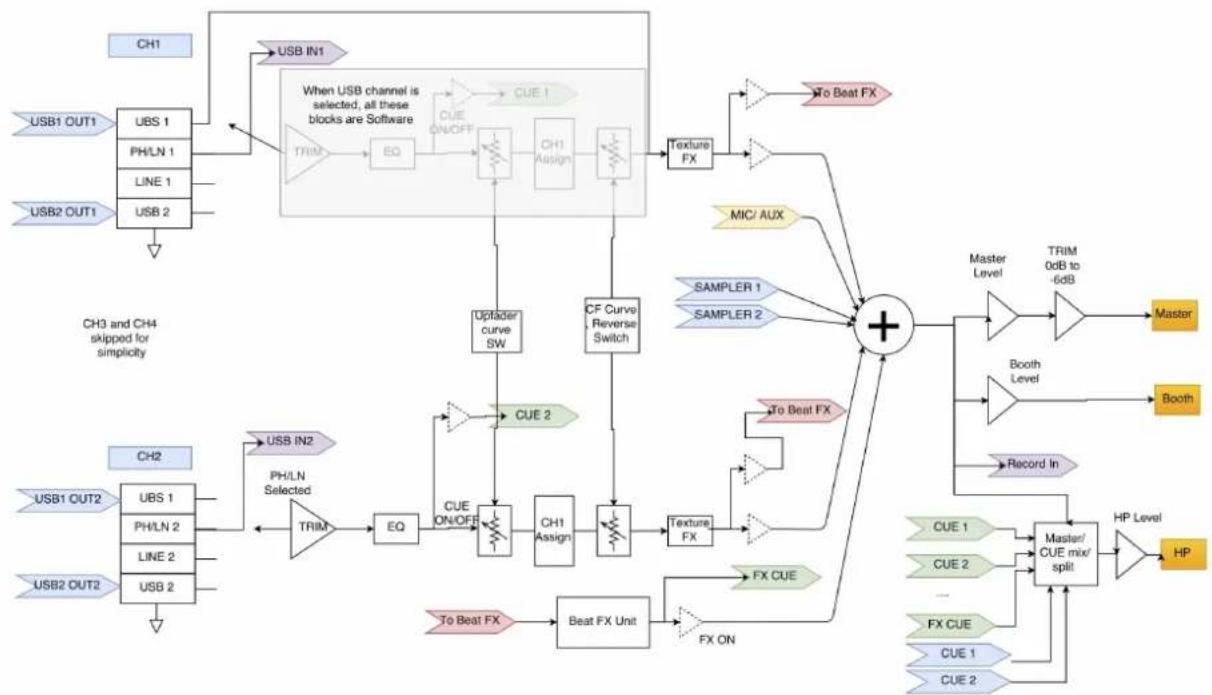

Enrutamiento de audio modo Serato:


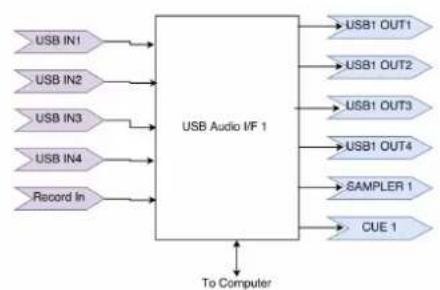

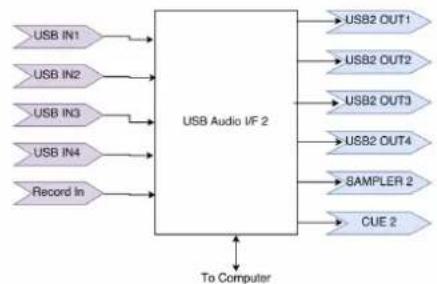


En el enrutamiento no Serato, el Quattro funciona como una mezcladora hardware externa clásica, donde realizar las mezclas.

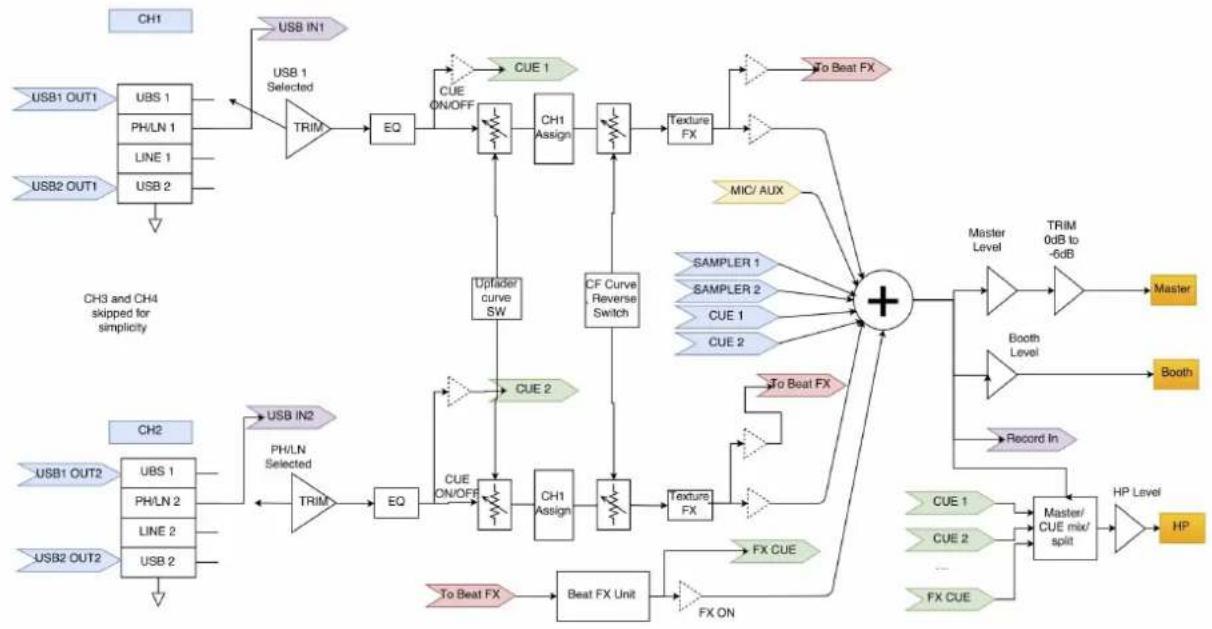

Enrutamiento de audio modo no Serato:


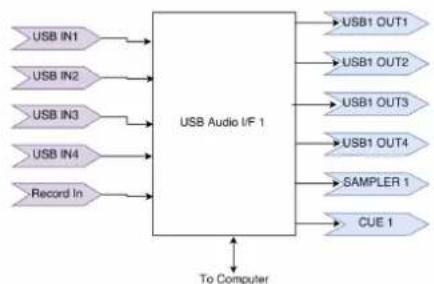

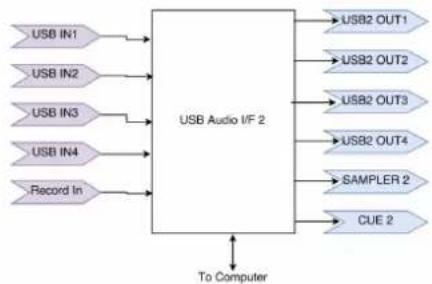


Para pasar de un enrutamiento al otro existen varias opciones:

1. Al abrir e iniciar el software Serato DJ, el Quattro conectado pasará automáticamente al modo Serato.
2. Presionar y mantener presionado el botón MASTER y encender el Quattro. Es posible seleccionar y cambiar el enrutamiento de audio utilizando el conmutador rotativo FX Select, el modo actual se visualiza en la pantalla. Girar el conmutador FX Select para seleccionar el enrutamiento deseado y presionarlo para confirmar y finalizar el encendido.
3. Con el Quattro encendido y en uso, presionar y mantener presionados los 2 botones SHIFT durante 5 segundos, la pantalla visualizará un menú de utilidad del sistema. Utilizar el conmutador rotativo FX Select para seleccionar y confirmar el enrutamiento de audio deseado.

La interfaz de audio cuenta con 10 entradas y 12 salidas, asignadas como se indica:

CANAL	Entradas	Salidas
1	Deck 1 entrada Izq (DVS)	Deck 1 salida Izq
2	Deck 1 entrada Dcha (DVS)	Deck 1 salida Dcha
3	Deck 2 entrada Izq (DVS)	Deck 2 salida Izq
4	Deck 2 entrada Dcha (DVS)	Deck 2 salida Dcha
5	Deck 3 entrada Izq (DVS)	Deck 3 salida Izq
6	Deck 3 entrada Dcha (DVS)	Deck 3 salida Dcha
7	Deck 4 entrada Izq (DVS)	Deck 4 salida Izq
8	Deck 4 entrada Dcha (DVS)	Deck 4 salida Dcha
9	Grabación entrada Izq	CUE salida Izq
10	Grabación entrada Dcha	CUE salida Dcha
11	NA	Sampler salida Izq
12	NA	Sampler salida Dcha
13	NA	NA
14	NA	NA
15	NA	NA
16	NA	NA

E. Menú utilidad del sistema

Para acceder al menú de utilidad del sistema, presionar y mantener presionados los 2 botones SHIFT con el Quattro en funcionamiento. El menú se visualizará en la pantalla. Utilizar el conmutador rotativo FX Select para desplazarse entre las varias opciones y presionarlo para seleccionar y modificar las configuraciones:

1. Audio routing

Seleccionar entre el enrutamiento de audio Serato y el no Serato

1. Crossfader power

Seleccionar entre la configuración del crossfader lineal o de potencia. Esto también actualizará la selección en el software Serato DJ conectado, tanto en el USB 1 como en el USB 2.

1. Firmware Version

Visualiza la versión del firmware.

Presionar el conmutador rotativo FX Select para salir del menú de utilidad.

F. Actualización del firmware

Mixars seguirá mejorando el producto y resolviendo errores, por lo tanto, publicará nuevas versiones del firmware. Para descargar los nuevos firmware y la herramienta de actualización correspondiente, visitar el sitio web de Mixars (http://www.mixars.com). Procedimiento de actualización del firmware:

1. Descargar la herramienta de actualización y la última versión del firmware en el sitio web de Mixars.

2. Conectar el cable USB al ordenador.

3. Presionar y mantener presionados los botones FX CUE y TAP y encender. La pantalla visualiza "FIRMWARE UPDATE" y el Quattro pasa al modo de actualización del firmware.

4. Abrir el software de actualización e identificar el archivo del firmware.

5. Seguir las instrucciones en la pantalla para iniciar la actualización y esperar el mensaje al final.

6. Reiniciar el Quattro después de la actualización.

G. Especificaciones

1. DATOS GENERALES

Alimentación AC 100\~240 V 50 Hz/60 Hz

Dimensiones 320(L) x 362(P) x 107(A) mm

Consumo 20 W

Peso 5,35 kg

2. CONDICIONES OPERATIVAS

Temperatura ambiente 23 +/- 2 °C

Humedad relativa 65% +/- 5%

NOTA: Es posible realizar mediciones entre 5 y 35 °C y con una humedad relativa entre 45 y 85%.

3. IMPEDANCIA Y SENSIBILIDAD DE ENTRADA/SALIDA: (1 KHz, ECU PLANA, GANANCIA MÁX.) 3-1. IMPEDANCIA DE ENTRADA Y NIVEL DE ENTRADA DE REFERENCIA:

LÍNEA:	47 KΩ /-14 dBV (200 mV)
PHONO:	47 KΩ /-50 dBV (3,16 mV)
MIC:	5 KΩ/-54 dBV (2 mV)
RETORNO:	47 KΩ /-20 dBV (100 mV)
USB	-12 dBFS

3-2. IMPEDANCIA DE SALIDA Y NIVEL DE SALIDA DE REFERENCIA:

MASTER (XLR): 600 OHMIOS / 0 dBV (1 V) ± 2 dB (Señal-señal 600 ohmios)

BOOTH: 600 OHMIOS / 0 dBV (1 V) ± 2 dB (Señal-señal 600 ohmios)

MASTER (RCA): 1K OHMIOS / 0 dBV (1 V) ± 1 dB (carga=100K ohmios)

GRABACIÓN: 1K OHMIOS / -9 dBV (355 mV) ± 1 dB (carga=100K ohmios)

ENVÍO: 1K OHMIOS / -14 dBV (200 mV) ± 1 dB (carga=100K ohmios)

PHONO: 32 OHMIOS / -3 dBV (708 mV) ± 1 dB (carga=32 ohmios)

4. GANANCIA MÁXIMA: (ECU PLANA, NIVEL DE ENTRADA DE REFERENCIA, GANANCIA MÁX.) MASTER (XLR), SALIDA BOOTH:

LINEA:	+14 dB (A 600 Ω) ± 1 dB
PHONO:	+50 dB (A 600 Ω) ± 2 dB
MIC:	+54 dB (A 600 Ω) ± 2 dB
RETORNO:	+20 dB (A 600 Ω) ± 1 dB

SALIDA MASTER (RCA):

LÍNEA:	+14 dB (A 100 KΩ) ± 1 dB
PHONO:	+50 dB (A 100 KΩ) ± 2 dB
MIC:	+54 dB (A 100 KΩ) ± 2 dB
RETORNO:	+20 dB (A 600 Ω) ± 1 dB

SALIDA GRABACIÓN:

LÍNEA:	+5 dB (A 100 KΩ) ± 1 dB
PHONO:	+41 dB (A 100 KΩ) ± 2 dB
MIC:	+45 dB (A 100 KΩ) ± 2 dB
RETORNO:	+11 dB (A 600 Ω) ± 1 dB

SALIDA ENVÍO:

LÍNEA:	+0 dB (A 100 KΩ) ± 1 dB
PHONO:	+36 dB (A 100 KΩ) ± 2 dB
MIC:	+40 dB (A 100 KΩ) ± 2 dB

5. ENTRADA MÁXIMA: (ECU PLANA, MIC, TRIM, MASTER A LAS 9 HORAS, REGULAR LA RELACIÓN NIVEL DE ENTRADA 1 KHz Y NIVEL DE SALIDA T.H.D INFERIOR A 1% CON A-w/LPF 20 KHz)

LÍNEA:	MÁS QUE +15 dBV	THD<1%
RETORNO:	MÁS QUE +9 dBV	THD<1%
PHONO:	MÁS QUE -21 dBV	THD<1%

MIC: MÁS QUE -25 dBV THD<1%

6. SALIDA MÁXIMA: (ENTRADA DE LÍNEA, ECU PLANA, MIC, TRIM, MASTER AL MÁX., REGULAR LA RELACIÓN NIVEL DE ENTRADA 1 KHz Y NIVEL DE SALIDA INFERIOR A 1% CON A-w/LPF 20 kHz)

MASTER (XLR):	MÁS QUE +17 dBV	CARGA=600 Ω	THD<1%
BOOTH:	MÁS QUE +17 dBV	CARGA=600 Ω	THD<1%
MASTER (RCA):	MÁS QUE +17 dBV	CARGA=100 KΩ	THD<1%
GRABACIÓN:	MÁS QUE +8 dBV	CARGA=100 KΩ	THD<1%
ENVÍO:	MÁS QUE +3 dBV	CARGA=100 KΩ	THD<1%
PHONO:	MÁS QUE +4 dBV	CARGA=32 Ω	THD<1%

7. RESPUESTA EN FRECUENCIA: (ECU PLANA, PHONO EN -60 dB/OTRO NIVEL DE ENTRADA DE REFERENCIA, MIC, TRIM, MASTER AL MÁX.)

LÍNEA:	20 - 20 KHz +2/-3 dB
MIC:	20 - 20 KHz +2/-3 dB
PHONO:	20 - 20 KHz +2/-3 dB
USB:	20 - 20 KHz (48 K/24 b -1 KHz, 20 Hz, 20K Hz.WAV) +2/-3 dB

8. THD + N: (ENTRADA 1 KHz, MIC TRIM & MASTER A LAS 12 HORAS, CON A-w./LPF 20 KHz)

LÍNEA: 0,01% CON ENTRADA 0 dB RETORNO: 0,01% CON ENTRADA 0 dB PHONO: 0,02% CON ENTRADA -36 dB MIC: 0,03% CON ENTRADA -40 dB

9. RELACIÓN S/R: (ENTRADA 1 KHz, MIC/AUX, TRIM, MASTER A LAS 12 HORAS, CON A-w/LPF 20 KHz, ENTRADA EN CORTOCIRCUITO SIN SEÑAL)

LÍNEA: 81 dB CON ENTRADA 0 dB RETORNO: 81 dB CON ENTRADA 0 dB PHONO: 81 dB CON ENTRADA -36 dB MIC: 74 dB CON ENTRADA -40 dB

10. CROSSTALK: (ENTRADA 1 KHz, MIC/AUX, TRIM, MASTER A LAS 12 HORAS CON A-w/LPF 20 KHz, ENTRADA EN CORTOCIRCUITO SIN SEÑAL)

LÍNEA:	MÁS QUE 81 dB @ ENTRADA DE CADA CANAL CON ENTRADA 0 dB
PHONO:	MÁS QUE 81 dB @ ENTRADA DE CADA CANAL CON ENTRADA -36 dB

11. SEPARACIÓN CANAL IZQ-DCHO: (ENTRADA 1 KHz, MIC/AUX, TRIM, MASTER A LAS 12 HORAS CON A-w/LPF 20 KHz, ENTRADA EN CORTOCIRCUITO SIN SEÑAL)

LÍNEA:	MÁS QUE 81 dB @ ENTRE CANAL IZQ Y DCHO CON ENTRADA 0 dB
PHONO:	MÁS QUE 81 dB @ ENTRE CANAL IZQ Y DCHO CON ENTRADA -36 dB

12. RESPUESTA ECUALIZADOR: (NIVEL DE ENTRADA DE REFERENCIA, MIC/AUX, TRIM, MASTER AL MÁX. CON LPF 20KHz)

LÍNEA:

(1) Banda baja: (la frecuencia central de la banda baja es 70 Hz)
Nivel máximo: +12 ± 1 dB (a 70 Hz)
Nivel mínimo: -25 ± 1 dB (a 70 Hz)
(2) Banda media: (la frecuencia central de la banda media es 1 kHz)
Nivel máximo: +12 ± 1 dB (a 1 kHz)
Nivel mínimo: -25 ± 1 dB (a 1 kHz)
(3) Banda alta: (la frecuencia central de la banda alta es 13 kHz)
Nivel máximo: +12 ± 1 dB (a 13 kHz)
Nivel mínimo: -25 ± 1 dB (a 13 kHz)

MIC:

Alta: -28 dB ± 2 dB A 100 Hz

Baja: -28 dB ± 2 dB A 10 KHz

13. Fader Kill: (NIVEL DE ENTRADA 0 dB 1 KHz, TRIM/MASTER A LAS 12 HORAS. MIC APAGADO CON A-w/LPF 20 KHz)

Fader canal: MÁS QUE 91 dB A 1 KHz

Crossfader: MÁS QUE 91 dB A 1 KHz

14. DIFERENCIA NIVEL IZQ-DCHA: (NIVEL DE ENTRADA DE REFERENCIA 1 KHz, TRIM, MASTER AL MÁX. CON A-w/LPF 20 KHz)

LÍNEA: ±1 dB

PHONO: ±1,5 dB

15. NOTAS

(1) Las especificaciones pueden variar.
(2) Los componentes pueden variar dentro del rango de las especificaciones.
