Tipo de producto	Consola DJ / Mesa de mezclas DJ
Marca	Mixars
Modelo	Duo MKII
Alimentación	AC 100-240V, 50/60Hz
Consumo eléctrico	13 W
Dimensiones (aprox.)	330 x 250 x 70 mm
Peso (aprox.)	3,2 kg
Número de canales	2
Entradas	2 x Phono/Line (RCA), 2 x Line (RCA), 1 x Micrófono (XLR/TRS combo), 1 x Aux (Jack 3,5 mm)
Salidas	2 x Master XLR (balanceadas), 2 x Booth TRS (balanceadas), 2 x Master RCA (no balanceadas), 2 x Rec RCA (no balanceadas), 1 x Auriculares (Jack 6,35 mm + mini-jack)
Interfaz de audio	USB B compatible con clase (Mac), controlador requerido (Windows)
Hub USB integrado	2 puertos USB adicionales
Funciones principales	Crossfader ajustable, faders de canal, EQ de 3 bandas, filtro analógico, pads de rendimiento (cue, sample), FX (2 bancos), Loop/Roll, sincronización, control de biblioteca
Compatibilidad de software	Serato DJ (guía Serato incluida)
Entrada de micrófono/aux	Sí, con control de nivel y tono
Salida de auriculares	Sí, con control de mezcla y volumen, modo split cue
Seguridad	No exponer al agua o la humedad; usar en clima templado; confiar las reparaciones a personal calificado
Mantenimiento	Limpiar con un paño seco únicamente
Accesorios incluidos	Guía de inicio, cable USB, cable de alimentación
Reparabilidad	Ninguna pieza reparable por el usuario; confiar a un técnico calificado

Preguntas frecuentes - Duo MKII Mixars

¿Cómo instalar el controlador para Windows?

Descargue el controlador desde el sitio web www.mixars.com, luego haga doble clic en el archivo .exe y siga las instrucciones. Puede ser necesario volver a conectar el Duo MKII después de la instalación.

¿Cómo ajustar la curva del crossfader?

Use los botones CF Curve y CF Cut-In en el panel frontal. Gire CF Curve hacia la derecha para un corte duro (hard), hacia la izquierda para suave (soft). CF Cut-In ajusta la velocidad de corte.

¿Cómo asignar un canal a los auriculares (cue)?

Presione el botón CUE (32) correspondiente al canal deseado. El botón se iluminará. Active el modo Split Cue (17) para escuchar el master y el cue en canales separados.

¿Cómo usar la función Loop?

Presione y gire el botón LOOP/ROLL (21) para activar un bucle. Presione SHIFT + LOOP/ROLL para usar el Loop Roll. Use el botón BEATS (23) para elegir la fracción de tiempo.

¿Cómo conectar un micrófono?

Conecte el micrófono a la entrada MIC (11) (XLR/TRS combo). Ajuste el interruptor Mic/Aux (13) en la posición izquierda. Ajuste el nivel con MIC/AUX LEVEL (25) y el tono con MIC/AUX TONE (24).

¿Cómo ajustar el ecualizador?

Use los botones HI, MID, LOW (27) para cada canal. Gire a la izquierda para atenuar, a la derecha para amplificar. El filtro analógico se ajusta con el botón FILTER.

¿Cómo usar los pads?

Presione BANK (20) para alternar entre los bancos 1 (Cues 1-4) y 2 (Cues 5-8). Los pads disparan puntos de cue o samples según la selección CUE/SAMPLER (29).

¿Cómo conectar el dispositivo a una computadora?

Conecte el cable USB suministrado al conector USB OUT (10) en la parte trasera, luego a su computadora. Para Mac, no se requiere controlador. Para Windows, instale el controlador primero.

¿Cuáles son las precauciones de seguridad esenciales?

No exponga el dispositivo al agua o la humedad. No coloque objetos llenos de líquido sobre él. Desconecte durante tormentas eléctricas. Confíe cualquier reparación a un profesional.

¿Cómo limpiar el Duo MKII?

Use un paño seco para limpiar la superficie. Nunca use productos líquidos o abrasivos. No bloquee las aberturas de ventilación.

MANUAL DE USUARIO Duo MKII Mixars

INSTRUCCIONES DE SEGURIDAD

1. Lea estas instrucciones.
2. Conserve estas instrucciones.
3. Respete todas las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Límpielo únicamente con un paño seco.
7. No bloquee las rejillas de ventilación. Instale el aparato siguiendo las instrucciones del fabricante.
8. No lo instale cerca de fuentes de calor, como radiadores, calefactores, estufas u otros aparatos (incluidos los amplificadores) que emitan calor.
9. No retire el dispositivo de seguridad del enchufe polarizado. Un enchufe polarizado tiene dos clavijas con una más larga que la otra. La clavija más ancha garantiza su seguridad. Si el enchufe suministrado no es compatible con su toma de corriente, acuda a un electricista para que remplace dicha toma.
10. Proteja el cable de alimentación de forma que no se pise o pellizque. Preste especial atención a los enchufes, tomas de corriente y al punto de conexión del aparato.
11. Utilice únicamente los accesorios especificados por el fabricante.
12. Use el aparato únicamente con un carro, soporte, trípode o mesa especificados por el fabricante, o vendidos con el aparato. Si usa un carro para transportar el aparato, tenga cuidado al desplazarlo para evitar que se caiga y se produzcan daños.
13. Desenchufe el aparato durante las tormentas o si no va a utilizarlo durante un periodo de tiempo prolongado.
14. Para las operaciones de mantenimiento, póngase en contacto con el personal técnico cualificado. Se requiere reparación cuando el aparato haya sufrido daños de alguna manera, como daños en el cable de alimentación, en el enchufe u objetos que hayan caído dentro del aparato, se haya derramado líquido dentro, el aparato haya estado expuesto a lluvia o humedad, no funcione normalmente o se haya caído.
15. ADVERTENCIA: Para reducir el riesgo de incendio o de descarga eléctrica, no exponga esta aparato a la lluvia o la humedad.
16. Donde se utilice un acoplador del equipo como un dispositivo desconectado, el dispositivo desconectado permanecerá directamente operativo.
17. No debería obstruirse la ventilación tapando las salidas de ventilación con objetos, como periódicos, paños de mesa, cortinas, etc.
18. No debería colocar el aparato cerca de fuentes de llamas al descubierto como velas encendidas.
19. El aparato debería utilizarse en climas templados.
20. No exponga el aparato a goteos o salpicaduras ni coloque objetos llenos de líquido, como jarrones, encima del aparato.

ADVERTENCIA

Para reducir el riesgo de incendio o de descarga eléctrica, no exponga este aparato a la lluvia o a la humedad. No exponga el aparato a goteos o salpicaduras ni coloque objetos llenos de líquido, como jarrones, encima del aparato.

ATENCIÓN

Para reducir el riesgo de descarga eléctrica, no desmonte el aparato. En su interior no hay ninguna pieza que pueda ser reparada por el usuario. Para las operaciones de mantenimiento, póngase en contacto con el personal técnico cualificado.

El símbolo de un rayo dentro de un triángulo equilátero advierte al usuario de la presencia de "voltaje peligroso" no aislado en el interior del aparato, de una magnitud suficiente como para constituir riesgo de descarga eléctrica.

El signo de exclamación dentro de un triángulo equilátero alerta al usuario de la existencia de instrucciones importantes de funcionamiento y mantenimiento en la documentación que acompaña al aparato.

ATENCIÓN

Para evitar el riesgo de descarga eléctrica, no utilice el enchufe polarizado con un cable extensor, una toma de corriente o cualquier otra toma, a menos que las clavijas del enchufe puedan introducirse completamente.

Accesorios y Instalación del Driver

Revise los siguientes componentes se incluyen en el paquete con la unidad principal:

Manual de instrucciones x 1 Cable USB x 1 Cable de alimentación x 1

Instalación del Driver

El Mixars Duo es un dispositivo compatible para Mac OS X, pero requerirá que el driver para Windows. Por favor, asegúrese de completar la instalación del driver antes de usarlo con Serato DJ.

Mac

No requiere driver.

Windows

Descargue el driver de nuestro sitio web: www.mixars.com

Haga doble clic en el archivo .exe para iniciar la instalación y siga las instrucciones que aparecen en pantalla.

Por favor, tenga en cuenta que puede que tenga que volver a conectar el DUO después de la instalación.

Controles y funciones

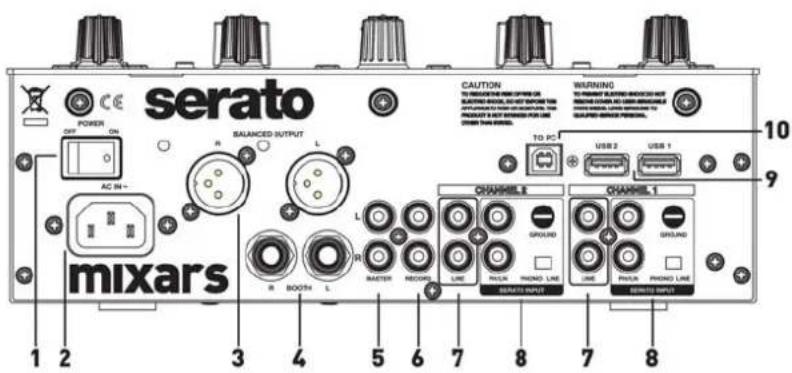

Trasero

1. Power On/Off

Activa la unidad.

2. AC In

Conecte el cable de alimentación aquí.

3. Salida principal, equilibrado, XLR

Output principal XLR equilibrado, controlado por la perilla de "Master" (30).

4. Output Booth, TRS

Output TRS secundaria (equil.), Controlada por la perilla de "Booth" (31).

5. Output Master secundario, RCA

Output Master Secundario, RCA (desequil.), Controlado por la perilla de "Master" (30).

6. Output Rec.

Output Record, RCA (desequil.), controlado por la perilla «Master» (30).

7. Input de línea secundaria

Entrada de línea dedicada para cada canal.

8. Inputs Phono/Line

Input Phono / Línea para cada canal.

Utilice el botón dedicado 'Phono / Line' para elegir el ajuste de la derecha, dependiendo del equipo utilizado (fuentes Phono o Line).

9. Hub USB

2 x entradas USB adicionales para conectar varios accesorios a un ordenador.

10. Output tarjeta de sonido USB

Conecte el mixer al ordenador mediante el cable USB incluido para su uso con Serato DJ.

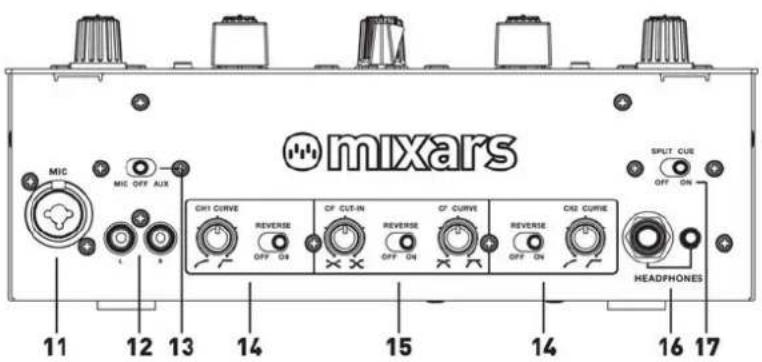

Frente

11. Input Mic

Input Micrófono combo XLR/TRS, controlado por la perilla «MIC/AUX» (25).

12. Input Aux

Además entrada AUX para la conexión de varias fuentes de señal de la línea, controlada por la perilla «MIC / AUX» (25).

13. Botón Mic/Aux

Seleccione si está utilizando la entrada de micrófono (Pase a la izquierda) o la entrada auxiliar (interruptor hacia la derecha). Si se pone en posición central: Off

14. Configuración curva Line Fader e Reverse

Ajuste las características de la curva de fader línea para el canal y activar o desactivar Reverse para cada canal.

15. Configuración del crossfader y Reverse

Cf Cut-In:

Personaliza tu Cut! Ajuste el tiempo de Cut-In para el crossfader.

Cf Curve:

Ajuste de la curva del crossfader más Dura (a la derecha) o suave (a la izquierda).

Reverse:

Invierte el canal izquierdo al derecho.

16. Output Auriculares

Output TRS y mini-jack de auriculares, controlada por el control «Headphones» (29).

17. Split Cue On/Off

Si está activado, la señal de auriculares se divide: la señal principal en un canal, y las señales Cue habilitado seleccionar mediante los botones "CUE" (32), en el otro canal.

serato POWER ON AC IN+ R BALANCED OUTPUT L R BOOST4 L R MASTER RECOA LINE PICKLA TRIKNO LINE THANKING LINE CAUTION TO REJECTOR THE RING OUTPUT ON BEARING CANAL AS FOR CHINA FOR ANY OTHER SUSTAINING PULLS WHIPER'S EIGHTS FLOWING ORROW THAN 100000 WARNING TO PC USB 2 USB 1 CHANNEL 2 CHANNEL 1 GROUND DRUM/ANJ LINE PICKLA TRIKNO LINE THANKING LINE 1 2 3 4 5 6 7 8 7 8

mixars MIC OFF AUX 11 12 13 14 CHI CURVE OFF ON Reverse OFF ON CF CUT-IN OFF ON Reverse OFF ON CF CURVE OFF ON Reverse OFF ON CS2 CURVE HEADPHONES SPLIT CUE OFF ON 15 14 16 17

Por favor, visite https://serato.com/hardware/mixars-duo para nuestro Quickstart Guide DUO – Serato DJ.

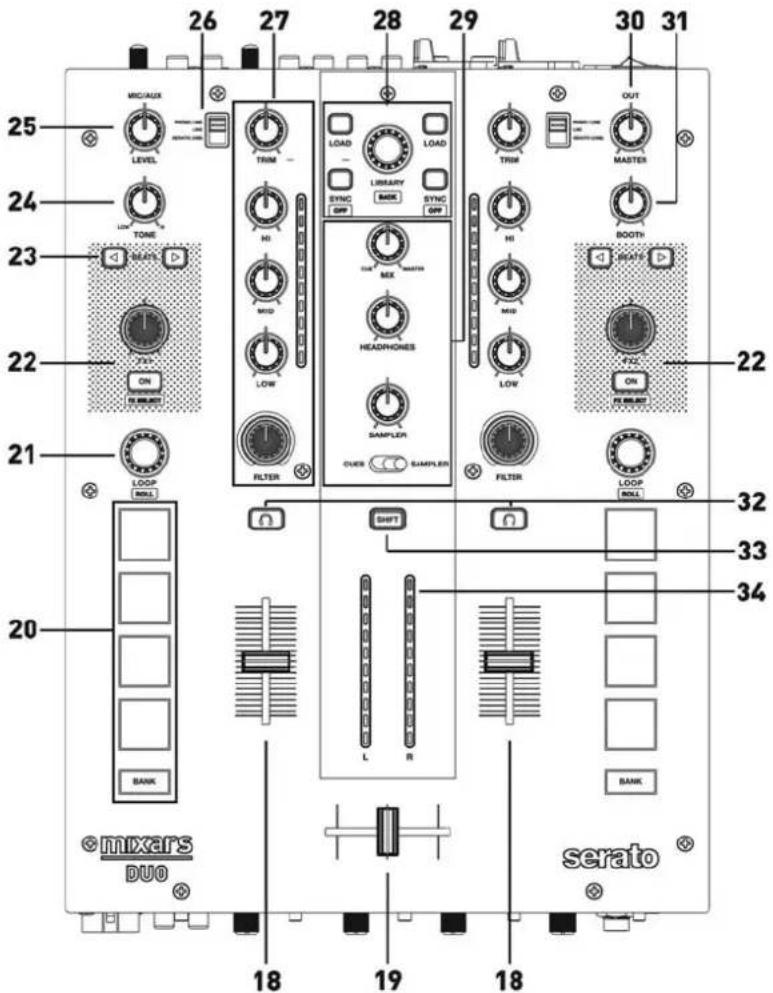

Parte superior

18. Line Fader

Ajusta el nivel de volumen del canal correspondiente.

19. Crossfader

Centro desde la izquierda, derecha, o la mezcla de ambos canales.

20. Pads

Se utiliza para poner los puntos cue y samples en Serato DJ

Banco: Banco de conmutación (Cue 1-4) a otro banco (Cue 5 a 8)

21. Loop / Loop roll

Compruebe el Loop y Loop Roll función en Serato DJ girando y presionando el botón. Presione y mantenga presionada el boton «SHIFT» (33) para el control de la función Loop Roll.

22. FX 1 y FX 2

Ajusta la intensidad de su girar la perilla. Activar y desactivar el efecto pulsando el botón «ON». Presione y mantenga presionado «Shift» para permitir FX Select.

23. Beats

Seleccione la facción de los latidos de la sincronización de FX.

24. Mic / Aux Tone

Ajusta el tono del micrófono o Aux.

25. Mic / Aux Level

Ajuste el nivel de entrada de micrófono o Aux.

26. Source

Seleccione la entrada para controlar el canal correspondiente. Cambiar a: Phono / Line (8), Line (7) o Serato - USB (10)

Ajusta el nivel global para el canal correspondiente. Hi, Mid, Low:

Ajuste los ajustes del ecualizador para el canal correspondiente.

Filter:

Compruebe el filtro analógico para el canal correspondiente. Posición media: Off Level meter:

Ver el nivel del correspondiente conjunto de canales utilizando «Trim».

28. Library, Load y Sync

Cargue una pista en el deck correspondiente pulsando el botón «Load».

Recorra la Library girando la perilla «Library» mostrar el siguiente nivel, presionándolo.

Mantenga pulsado «Shift» y pulse el botón para volver al nivel anterior.

Sincronizar entre las pistas pulsando el botón correspondiente «Sync». Sync Off: prensado «Sync» manteniendo pulsada «shift».

29. Headphones y Sampler

Mix:

Gire para ajustar entre Cue y la señal principal. Headphones:

Ajuste el volumen de los auriculares. Sampler:

Ajuste el volumen del reproductor de samples. Interruptor Cue/Sampler:

Seleccione si desea controlar puntos cue o reproductor de samples a través las «pads» (20).

30. Master

Ajuste el nivel de la señal principal.

31. Booth

Ajusta el nivel de salida «Booth».

32. Cue On/Off

Asigne el canal correspondiente a la señal de Cue.

33. Shift

Ver puntos 21, 22, 28. Sostenga para garantizar los controles:

Mostrar el nivel de salida de Master.

Recuerde que todos los faders y controles apoyan MIDI.

26 27 28 29 30 31 MIC/AUX LEVEL TONE LOAD TIMI HI SYNC OFF LOAD LIBRARY BACK SYNC OFF TRIM MASTERS OUT BOOT BEATP ON RARELLER 25 24 23 22 21 LOOP ROLL 20 BANK © mixars DUO 18 19 18 32 33 34 SWIFT L R BANK serato

Especificaciones (EN)

1. GENERAL SECTION

POWER SOURCE AC 100\~240V 50/60Hz

POWER CONSUMPTION 13WATTS
