LTA - Giradiscos Mixars - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tocadiscos
Marca	Mixars
Modelo	LTA
Alimentación	CA 115/230 V, 60/50 Hz
Velocidades	33 1/3 y 45 rpm
Rango de pitch	±8%, ±16%, ±50%
Control de pitch	Deslizador con bloqueo de cuarzo
Marcha atrás	Sí
Tipo de brazo	Brazo en S
Cápsula de lectura	Portacápsulas desmontable
Contrapeso	Incluido
Anti-skating	Ajustable
Salidas	Phono/Línea (conmutable), salida de línea adicional
Iluminación de objetivo	Sí
Adaptador 45 rpm	Incluido
Plato	Desmontable
Limpieza	Paño seco únicamente
Seguridad	No exponer al agua ni a la humedad; no obstruir la ventilación
Piezas de repuesto	Portacápsulas, contrapeso, plato, adaptador 45 rpm
Información general	Uso en clima templado; ventilación no obstruida

Preguntas frecuentes - LTA Mixars

¿Cómo instalar la cápsula en el portacápsulas?

Conecte los cables conductores del portacápsulas a los terminales de la cápsula respetando el código de colores: blanco (L+), azul (L-), rojo (R+), verde (R-). Fije el protector del lápiz (stylus) durante la instalación.

¿Cómo ajustar el contrapeso?

Deslice el contrapeso en la parte trasera del brazo de lectura y atorníllelo ligeramente en el eje. Gírelo para ajustar la presión del lápiz. El valor debe corresponder a las recomendaciones de la cápsula.

¿Cómo usar el control de pitch?

Use el deslizador de pitch para modificar la velocidad. Presione el selector de rango de pitch para elegir entre ±8%, ±16% o ±50%. Active el bloqueo de cuarzo para mantener el pitch al 0%.

¿Qué hacer si el plato no gira?

Verifique que el interruptor de encendido esté encendido y que el cable de alimentación esté conectado. Asegúrese de que el selector de voltaje esté ajustado al valor correcto (115V o 230V). Si el problema persiste, consulte a un técnico calificado.

¿Cómo limpiar el tocadiscos?

Desenchufe el aparato. Limpie únicamente con un paño seco y suave. Nunca use líquidos ni productos abrasivos. Evite tocar la punta del lápiz.

¿Cómo conectar el tocadiscos a un amplificador?

Use el cable RCA incluido. Conecte la salida Phono/Line del tocadiscos a una entrada phono o línea del amplificador. Ajuste el conmutador Phono/Line según la entrada elegida.

¿Cuál es la función del conmutador Phono/Line?

Este conmutador permite adaptar el nivel de salida del tocadiscos: posición Phono para una entrada phono del amplificador (requiere un preamplificador phono), posición Line para una entrada de línea estándar (nivel de línea integrado).

¿Cómo cambiar la velocidad de rotación?

Use el selector de velocidad (33 o 45 rpm) situado en el tocadiscos. Para discos de 45 rpm, use el adaptador de 45 rpm incluido.

¿Cómo usar la función de marcha atrás?

Presione el botón de marcha atrás (reverse). El plato girará en sentido inverso. Esta función es útil para scratching o efectos de sonido.

¿Cómo ajustar el anti-skating?

Gire la perilla anti-skate para compensar la fuerza que atrae el lápiz hacia el centro. Ajústelo al mismo valor que la fuerza de apoyo del contrapeso (generalmente entre 1 y 3 gramos).

MANUAL DE USUARIO LTA Mixars

INSTRUCCIONES DE SEGURIDAD

1. Lea estas instrucciones.
2. Conserve estas instrucciones.
3. Respete todas las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Límpielo únicamente con un paño seco.
7. No bloquee las rejillas de ventilación. Instale el aparato siguiendo las instrucciones del fabricante.
8. No lo instale cerca de fuentes de calor, como radiadores, calefactores, estufas u otros aparatos (incluidos los amplificadores) que emitan calor.
9. No retire el dispositivo de seguridad del enchufe polarizado. Un enchufe polarizado tiene dos clavijas con una más larga que la otra. La clavija más ancha garantiza su seguridad. Si el enchufe suministrado no es compatible con su toma de corriente, acuda a un electricista para que remplace dicha toma.
10. Proteja el cable de alimentación de forma que no se pise o pellizque. Preste especial atención a los enchufes, tomas de corriente y al punto de conexión del aparato.
11. Utilice únicamente los accesorios especificados por el fabricante.
12. Use el aparato únicamente con un carro, soporte, trípode o mesa especificados por el fabricante, o vendidos con el aparato. Si usa un carro para transportar el aparato, tenga cuidado al desplazarlo para evitar que se caiga y se produzcan daños.
13. Desenchufe el aparato durante las tormentas o si no va a utilizarlo durante un periodo de tiempo prolongado.
14. Para las operaciones de mantenimiento, póngase en contacto con el personal técnico cualificado. Se requiere reparación cuando el aparato haya sufrido daños de alguna manera, como daños en el cable de alimentación, en el enchufe u objetos que hayan caído dentro del aparato, se haya derramado líquido dentro, el aparato haya estado expuesto a lluvia o humedad, no funcione normalmente o se haya caído.
15. ADVERTENCIA: Para reducir el riesgo de incendio o de descarga eléctrica, no exponga esta aparato a la lluvia o la humedad.
16. Donde se utilice un acoplador del equipo como un dispositivo desconectado, el dispositivo desconectado permanecerá directamente operativo.
17. No debería obstruirse la ventilación tapando las salidas de ventilación con objetos, como periódicos, paños de mesa, cortinas, etc.
18. No debería colocar el aparato cerca de fuentes de llamas al descubierto como velas encendidas.
19. El aparato debería utilizarse en climas templados.
20. No exponga el aparato a goteos o salpicaduras ni coloque objetos llenos de líquido, como jarrones, encima del aparato.

ADVERTENCIA

Para reducir el riesgo de incendio o de descarga eléctrica, no exponga este aparato a la lluvia o a la humedad. No exponga el aparato a goteos o salpicaduras ni coloque objetos llenos de líquido, como jarrones, encima del aparato.

ATENCIÓN

Para reducir el riesgo de descarga eléctrica, no desmonte el aparato. En su interior no hay ninguna pieza que pueda ser reparada por el usuario. Para las operaciones de mantenimiento, póngase en contacto con el personal técnico cualificado.

El símbolo de un rayo dentro de un triángulo equilátero advierte al usuario de la presencia de "voltaje peligroso" no aislado en el interior del aparato, de una magnitud suficiente como para constituir riesgo de descarga eléctrica.

El signo de exclamación dentro de un triángulo equilátero alerta al usuario de la existencia de instrucciones importantes de funcionamiento y mantenimiento en la documentación que acompaña al aparato.

ATENCIÓN

Para evitar el riesgo de descarga eléctrica, no utilice el enchufe polarizado con un cable extensor, una toma de corriente o cualquier otra toma, a menos que las clavijas del enchufe puedan introducirse completamente.

Accesorios y especificaciones

Revise los siguientes componentes se incluyen en el paquete con la unidad principal:

Manual de instrucciones x 1 Headshell x 1 Cable de alimentación x 1
Contrapeso x 1 luz direccional x 1 Platter x1
Cable RCA X1 Adaptador 45 rpm x 1 Slipmat x 1

Especificaciones (EN)

Power Supply AC 115/230V, 60/50Hz

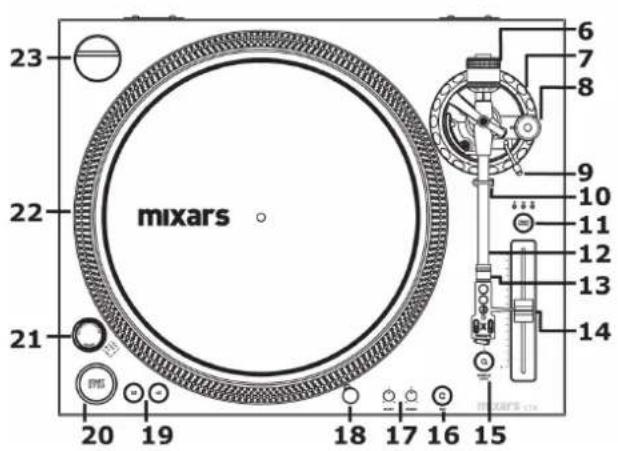

Controles y funciones

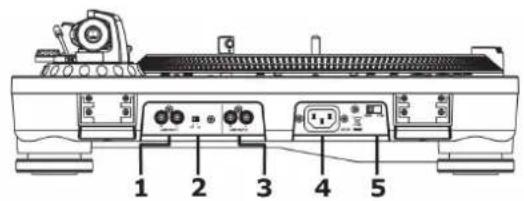

1. Output Phono / Line

Conecte el tocadiscos a cualquier entrada de fono o línea de nivel, utilizando el adaptador RCA / RCA suministrado. Asegúrese de colocar el botón phono / línea en la posición correcta.

Dependiendo de la posición del phono / línea, usted puede conectar el tocadiscos a cualquier nivel de fono o línea.

3. Output Line adicional

Output de línea secundaria.

4. Conector de cable de alimentación

Se utiliza para conectar el cable de alimentación suministrado.

5. Selector de voltaje AC

Asegúrese de que el interruptor esté ajustado correctamente.

6. Contrapeso

Ajuste crea la presión hacia abajo adecuada de la aguja. Fijar deslizando el contrapeso en la parte posterior del brazo. Girar ligeramente y se atornille en la parte trasera del brazo.

7. El ajuste de altura del brazo

Ajuste la altura del brazo.

8. Perilla Anti skate

(Sólo para el brazo "s")

Cuando se reproduce un disco, genera una fuerza que atrae a la aguja hacia el centro del disco. Este control compensa la fuerza y que debe establecerse en el mismo valor que el contrapeso.

9. Tonearm lift

Esto plantea el brazo por encima de la superficie del disco.

10. Clamp brazo y su apoyo

Utilice esta apoyabrazos y bloquearlo en su lugar durante el transporte.

11. Seleccionador Pitch

Ajuste el rango de pitch.

Pulse el botón para variar entre

+/- 8%, +/- 16% y +/- 50% de margen de pitch.

12. Braz

13. Tuerca de seguridad para el portacápsulas

Coloque la portacápsulas (headshell) insertándolo en la parte delantera del brazo y luego gire la tuerca de bloqueo en sentido horario.

14. Pitch slider

Le permite cambiar la velocidad de la placa.

15. Quartz lock

on - celebrará la velocidad a 0% off - permite el uso de la cancha de ajuste / control deslizante.

16. Boton Reverse

Este botón se utiliza para invertir el sentido de rotación de la mesa giratoria.

17. Control del Motor - start / brake

Ajuste el inicio y la duración de frenado del motor girando el mando hacia la derecha durante más tiempo para iniciar o detener el plato y hacia la izquierda para empezar o "stop" lo más rápidamente posible.

18. Luz direccional

Inserte la bombilla en la plataforma giratoria y luces.

19. Velocidad Básica

33 rpm y 45 rpm.

20. Boton start / stop

Pulse el botón para iniciar la séptima parada de la plataforma giratoria.

21. Boton Power

Este interruptor controla el encendido y apagado.

22. Piso (platter)

23. Adaptador 45 RPM

Colocar en el centro de la sartén durante la reproducción de discos de 7".

Set-up

Conjunto de aguja y Headshell

Al instalar un aguja (no incluido), consulte las instrucciones para el uso del aguja. Conecte los cables a los terminales de la aguja. Los terminales están codificados por colores, cada cable conectado a los terminales del mismo color.

Blanco (L +) Canal izquierdo +

Azul (IL) Canal izquierda -

Rojo (E +) Canal derecho +

Verde (R -) Canal derecho -

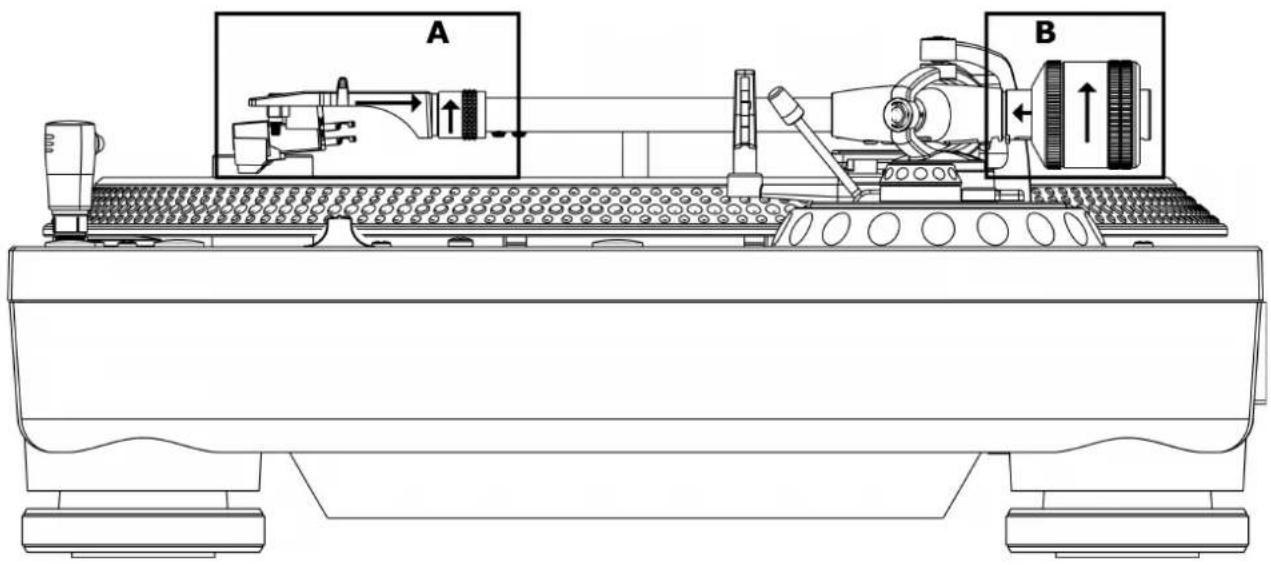

El montaje de Turntable

A. Headshell (portacàpsulas):

Introduzca Headshell en la parte delantera del brazo. Sosteniendo firmemente en la parte frontal, gire el tornillo de bloqueo hacia la izquierda para sujetar firmemente.

B. Contrapeso:

Localice y retire el contrapeso en el paquete.

Deslizar el contrapeso en la parte posterior del brazo.

Girar ligeramente y se atornille en la parte trasera del brazo.
