MANUALE UTENTE LTA Mixars

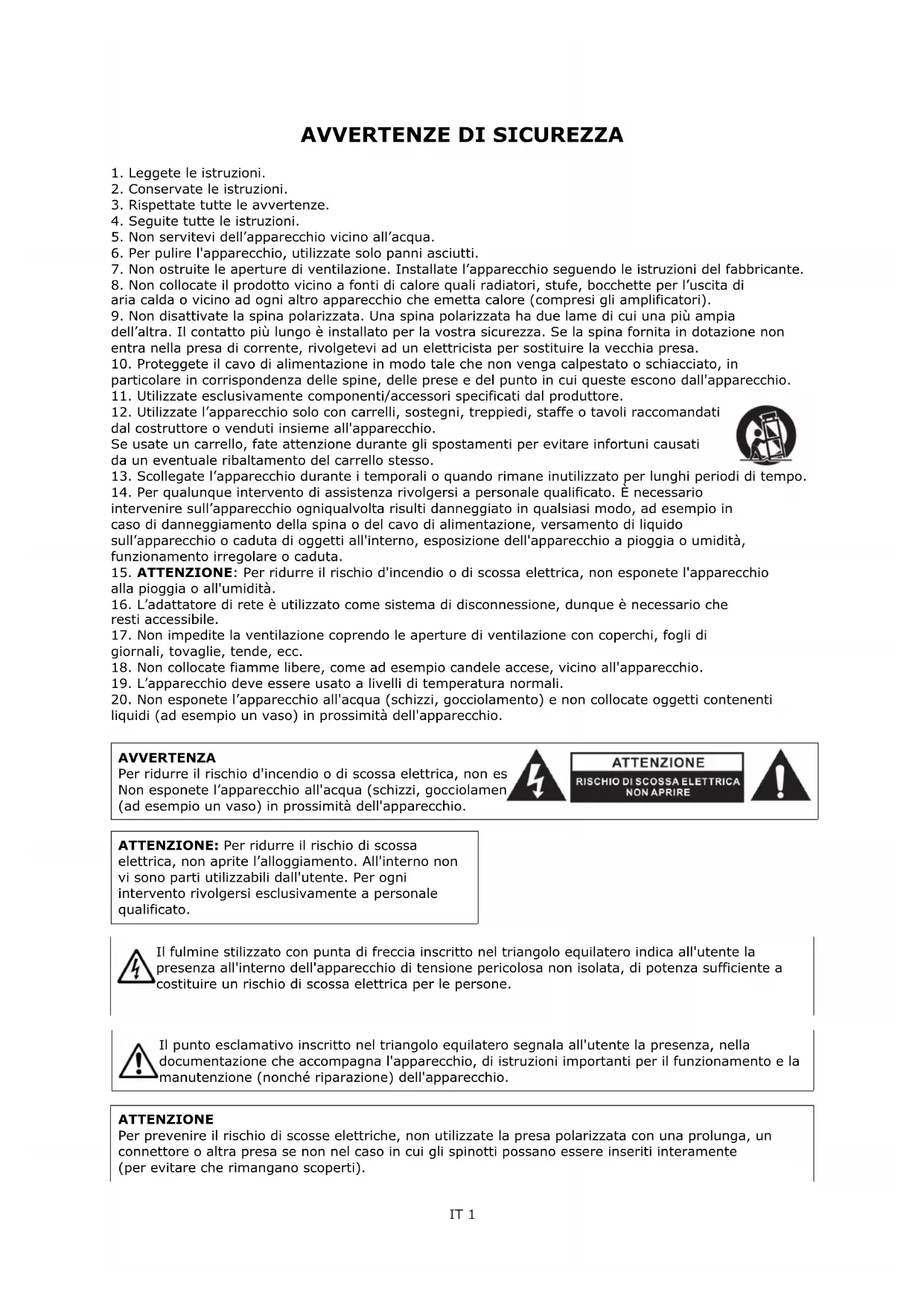

1. Leggete le istruzioni.
2. Conservate le istruzioni.
3. Rispettate tutte le avvertenze.
4. Seguite tutte le istruzioni.
5. Non servitevi dell'apparecchio vicino all'acqua.
6. Per pulire l'apparecchio, utilizzate solo panni asciutti.
7. Non ostruite le aperture di ventilazione. Installate l'apparecchio seguendo le istruzioni del fabbricante.
8. Non collocate il prodotto vicino a fonti di calore quali radiatori, stufe, bocchette per l'uscita di aria calda o vicino ad ogni altro apparecchio che emetta calore (compresi gli amplificatori).
9. Non disattivate la spina polarizzata. Una spina polarizzata ha due lame di cui una più ampia dell'altra. Il contatto più lungo è installato per la vostra sicurezza. Se la spina fornita in dotazione non entra nella presa di corrente, rivolgetevi ad un elettricista per sostituire la vecchia presa.
10. Proteggete il cavo di alimentazione in modo tale che non venga calpestato o schiacciato, in particolare in corrispondenza delle spine, delle prese e del punto in cui queste escono dall'apparecchio.
11. Utilizzate esclusivamente componenti/accessori specificati dal produttore.
12. Utilizzate l'apparecchio solo con carrelli, sostegni, treppiedi, staffe o tavoli raccomandati dal costruttore o venduti insieme all'apparecchio.
    Se usate un carrello, fate attenzione durante gli spostamenti per evitare infortuni causati da un eventuale ribaltamento del carrello stesso.
13. Scollegate l'apparecchio durante i temporali o quando rimane inutilizzato per lunghi periodi di tempo.
14. Per qualunque intervento di assistenza rivolgersi a personale qualificato. È necessario intervenire sull'apparecchio ogniqualvolta risulti danneggiato in qualsiasi modo, ad esempio in caso di danneggiamento della spina o del cavo di alimentazione, versamento di liquido sull'apparecchio o caduta di oggetti all'interno, esposizione dell'apparecchio a pioggia o umidità, funzionamento irregolare o caduta.
15. ATTENZIONE: Per ridurre il rischio d'incendio o di scossa elettrica, non esponete l'apparecchio alla pioggia o all'umidità.
16. L'adattatore di rete è utilizzato come sistema di disconnessione, dunque è necessario che resti accessibile.
17. Non impedite la ventilazione coprendo le aperture di ventilazione con coperchi, fogli di giornali, tovaglie, tende, ecc.
18. Non collocate fiamme libere, come ad esempio candele accese, vicino all'apparecchio.
19. L'apparecchio deve essere usato a livelli di temperatura normali.
20. Non esponete l'apparecchio all'acqua (schizzi, gocciolamento) e non collocate oggetti contenenti liquidi (ad esempio un vaso) in prossimità dell'apparecchio.

AVVERTENZA

Per ridurre il rischio d'incendio o di scossa elettrica, non es Non esponete l'apparecchio all'acqua (schizzi, gocciolamen (ad esempio un vaso) in prossimità dell'apparecchio.

ATTENZIONE

RISCHIO DI SCOSSA ELETTRICA NON APRIRE

ATTENZIONE: Per ridurre il rischio di scossa elettrica, non aprite l'alloggiamento. All'interno non vi sono parti utilizzabili dall'utente. Per ogni intervento rivolgersi esclusivamente a personale qualificato.

Il fulmine stilizzato con punta di freccia inscritto nel triangolo equilatero indica all'utente la presenza all'interno dell'apparecchio di tensione pericolosa non isolata, di potenza sufficiente a costituire un rischio di scossa elettrica per le persone.

Il punto esclamativo inscritto nel triangolo equilatero segnala all'utente la presenza, nella documentazione che accompagna l'apparecchio, di istruzioni importanti per il funzionamento e la manutenzione (nonché riparazione) dell'apparecchio.

ATTENZIONE

Per prevenire il rischio di scosse elettriche, non utilizzate la presa polarizzata con una prolunga, un connettore o altra presa se non nel caso in cui gli spinotti possano essere inseriti interamente (per evitare che rimangano scoperti).

Accessori e specifiche

Controllare i seguenti componenti incluse nel pacchetto con l'unità principale:

Manuale d'istruzioni x 1 Headshell x 1 Cavo di alimentazione x 1
Contrappeso x 1 Luce direzionale x 1 Piatto x1
Cavo RCA X1 Adattatore 45 rpm x 1 Slipmat x 1

Specifiche (EN)

Power Supply AC 115/230V, 60/50Hz

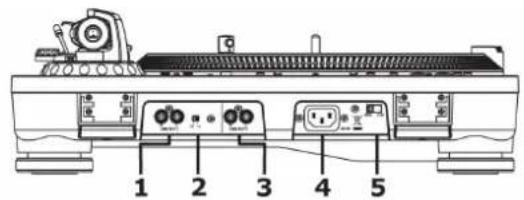

1. Uscita Phono / Line

Collegare il giradischi a qualsiasi ingresso di livello phono o linea, utilizzando il cavo rca / rca in dotazione. Assicurarsi di posizionare il tasto phono / linea nella giusta posizione.

2. Interruttore Phono / Line

A seconda della posizione del selettore phono / linea, è possibile collegare il giradischi a qualsiasi ingresso phono o livello di linea.

3. Uscita Line addizionale

Uscita a livello di linea secondaria.

4. Connettore del cavo di alimentazione

Utilizzato per collegare il cavo di alimentazione in dotazione.

5. Selettore di tensione AC

Assicurarsi che il selettore sia impostato correttamente.

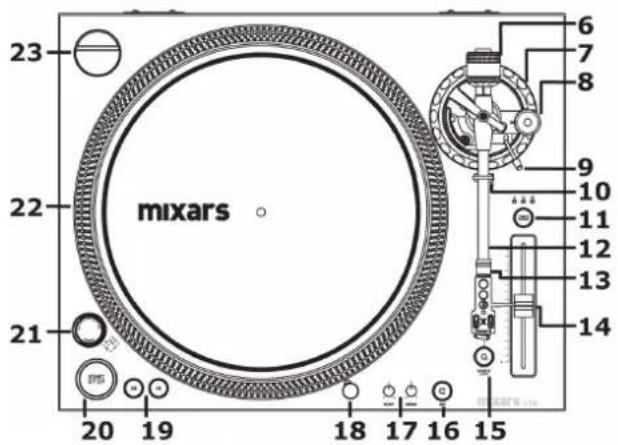

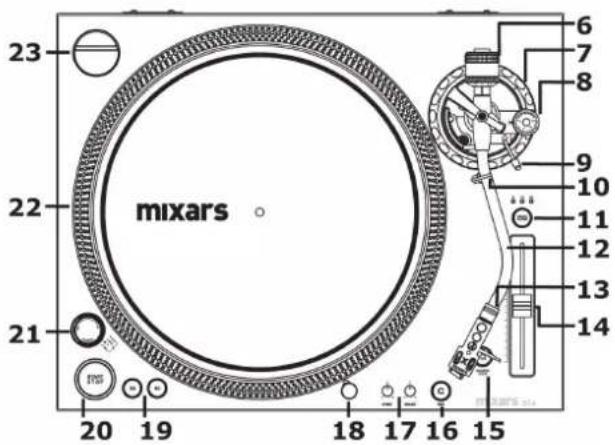

6. Contrappeso

Regolazione crea la corretta pressione verso il basso della puntina. Fissare facendo scorrere il contrappeso sulla parte posteriore del braccio. Girare leggermente e si avviterà sull'albero posteriore del braccio.

7. Regolazione di altezza del braccio

Regolare l'altezza del braccio.

8. Manopola Anti skate

(Solo per braccio a "s")

Quando un disco è in riproduzione, viene generata una forza che attrae la puntina verso il centro del disco. Questo controllo compensa quella forza e deve essere impostato allo stesso valore come il contrappeso.

9. Tonearm lift

Questo eleva il braccio sopra la superficie del disco.

10. Morsetto del braccio e relativo appoggio

Utilizzare questo appoggio per il braccio e bloccarlo in posizione durante il trasporto.

11. Selettore Pitch

Imposta il campo di regolazione del pitch.

Premere il pulsante per variare tra

+/- 8%, +/- 16% e +/- 50% di margine di pitch.

12. Braccio

13. Dado di bloccaggio dell'headshell

Fissare la testina (headshell) inserendola nella parte anteriore del braccio e poi girare il dado di bloccaggio in senso orario.

14. Pitch slider

Consente di modificare la velocità del piatto.

15. Quartz lock

on - terrà la velocità a 0%

off - consentirà l'uso del pitch adjust / slider.

16. Tasto Reverse

Questo pulsante viene utilizzato per invertire la direzione della rotazione del piatto.

17. Controllo Motore - start / brake

Regolare la partenza e la durata della frenata del motore ruotando la manopola in senso orario per un tempo più lungo per avviare o arrestare il piatto e in senso antiorario per una partenza o fermata più rapida possibile.

18. Luce direzionale

Inserire Lampadina sul giradischi e si illuminerà.

19. Velocità di base

33 rpm e 45 rpm.

20. pulsante start / stop

Premere il pulsante per avviare 7 stoppare il giradischi.

21. Tasto Power

Questo interruttore controlla l'accensione o lo spegnimento.

22. Piatto

23. Adattatore 45 RPM

Posizionare sul centro del piatto per la riproduzione di dischi 7".

1 2 3 4 5

23 mixars 22 21 6 7 8 9 10 11 12 13 14 20 19 18 17 16 15

23 mixars 22 21 6 7 8 9 10 11 12 13 14 20 19 18 17 16 15

Set-up

Assemblaggio Puntina e Headshell (testina)

Quando si installa una puntina (non inclusa), consultare le istruzioni per l'uso di quella puntina.

Collegare i cavi ai terminali della puntina. I terminali sono colorati, collegate ciascun conduttore ai terminali dello stesso colore.

Bianco (L +) Canale sinistro +

Blu (L-) Canale sinistro -

Rosso (R +) Canale destro +

Verde (R -) Canale destro -

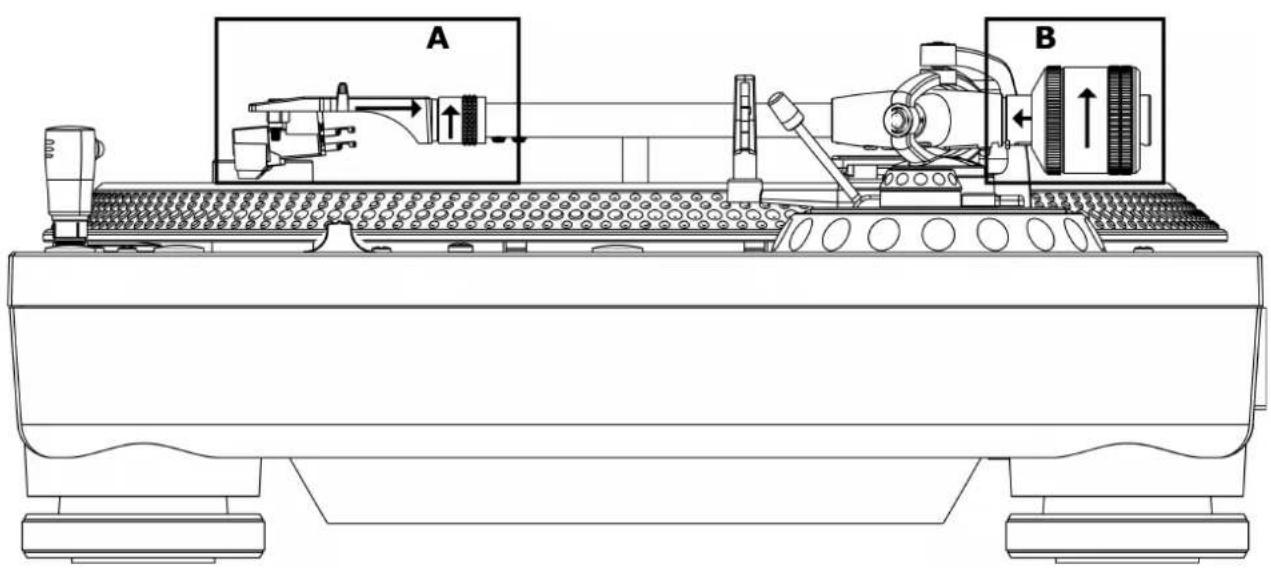

Assemblaggio Giradischi

A. Headshell (testina):

Inserire il Headshell nella parte anteriore del braccio. Tenendolo saldamente nella parte anteriore, girare la vite di bloccaggio in senso antiorario per fissare saldamente.

B. Contrappeso:

Individuare e rimuovere il contrappeso dalla confezione.

Far scorrere contrappeso sulla parte posteriore del braccio.

Girare leggermente e si avviterà sull'albero posteriore del braccio.

A B
