BEDIENUNGSANLEITUNG LTA Mixars

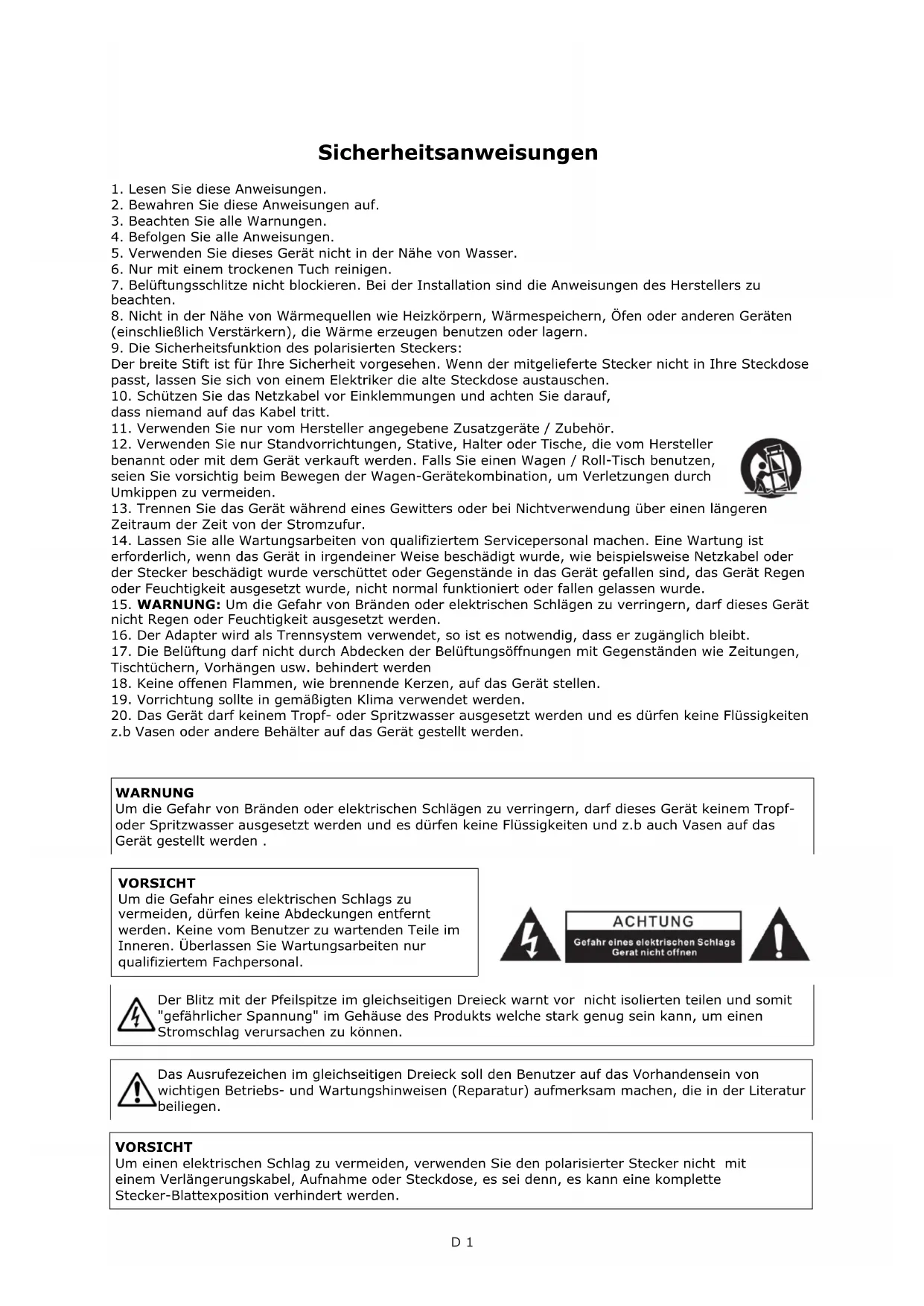

Sicherheitsanweisungen

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
6. Nur mit einem trockenen Tuch reinigen.
7. Belüftungsschlitze nicht blockieren. Bei der Installation sind die Anweisungen des Herstellers zu beachten.
8. Nicht in der Nähe von Wärmequellen wie Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen benutzen oder lagern.
9. Die Sicherheitsfunktion des polarisierten Steckers:
   Der breite Stift ist für Ihre Sicherheit vorgesehen. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, lassen Sie sich von einem Elektriker die alte Steckdose austauschen.
10. Schützen Sie das Netzkabel vor Einklemmungen und achten Sie darauf, dass niemand auf das Kabel tritt.
11. Verwenden Sie nur vom Hersteller angegebene Zusatzgeräte / Zubehör.
12. Verwenden Sie nur Standvorrichtungen, Stative, Halter oder Tische, die vom Hersteller benannt oder mit dem Gerät verkauft werden. Falls Sie einen Wagen / Roll-Tisch benutzen, seien Sie vorsichtig beim Bewegen der Wagen-Gerätekombination, um Verletzungen durch Umkippen zu vermeiden.
13. Trennen Sie das Gerät während eines Gewitters oder bei Nichtverwendung über einen längeren Zeitraum der Zeit von der Stromzufur.
14. Lassen Sie alle Wartungsarbeiten von qualifiziertem Servicepersonal machen. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, wie beispielsweise Netzkabel oder der Stecker beschädigt wurde verschüttet oder Gegenstände in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal funktioniert oder fallen gelassen wurde.
15. WARNUNG: Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden.
16. Der Adapter wird als Trennsystem verwendet, so ist es notwendig, dass er zugänglich bleibt.
17. Die Belüftung darf nicht durch Abdecken der Belüftungsöffnungen mit Gegenständen wie Zeitungen, Tischtüchern, Vorhängen usw. behindert werden
18. Keine offenen Flammen, wie brennende Kerzen, auf das Gerät stellen.
19. Vorrichtung sollte in gemäßigten Klima verwendet werden.
20. Das Gerät darf keinem Tropf- oder Spritzwasser ausgesetzt werden und es dürfen keine Flüssigkeiten z.b Vasen oder andere Behälter auf das Gerät gestellt werden.

WARNUNG

Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern, darf dieses Gerät keinem Tropf- oder Spritzwasser ausgesetzt werden und es dürfen keine Flüssigkeiten und z.b auch Vasen auf das Gerät gestellt werden.

VORSICHT

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen keine Abdeckungen entfernt werden. Keine vom Benutzer zu wartenden Teile im Inneren. Überlassen Sie Wartungsarbeiten nur qualifiziertem Fachpersonal.

ACHTUNG

Gefahr eines elektrischen Schlags Gerat nicht offnen

Der Blitz mit der Pfeilspitze im gleichseitigen Dreieck warnt vor nicht isolierten teilen und somit "gefährlicher Spannung" im Gehäuse des Produkts welche stark genug sein kann, um einen Stromschlag verursachen zu können.

Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von wichtigen Betriebs- und Wartungshinweisen (Reparatur) aufmerksam machen, die in der Literatur beiliegen.

VORSICHT

Um einen elektrischen Schlag zu vermeiden, verwenden Sie den polarisierter Stecker nicht mit einem Verlängerungskabel, Aufnahme oder Steckdose, es sei denn, es kann eine komplette Stecker-Blattexposition verhindert werden.

Zubehör und technische Daten

Überprüfen Sie die folgenden enthaltende Teile in der Verpackung mit dem Gerät:

Bedienungsanweisung x 1 Headshell x 1 AC Kabel x 1
Gegengewicht x 1 Ziellicht x 1 Platter x1
RCA Kabel X1 45 rpm Adapter x 1 Slipmat x 1

Technische Daten (EN)

Power Supply AC 115/230V, 60/50Hz

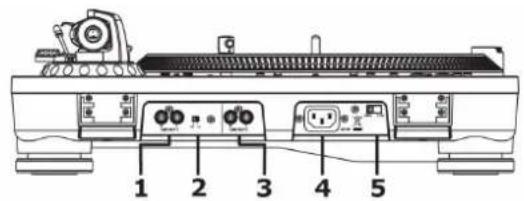

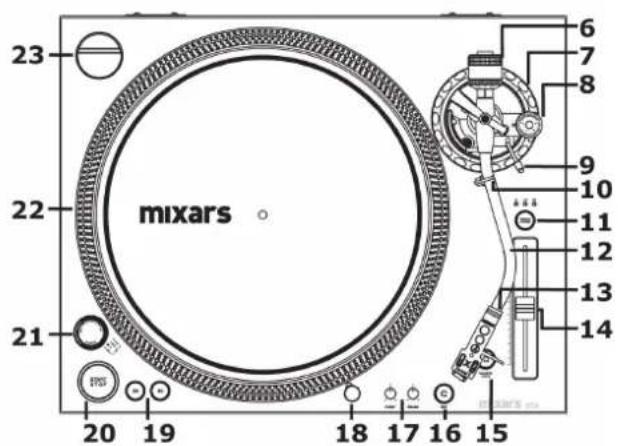

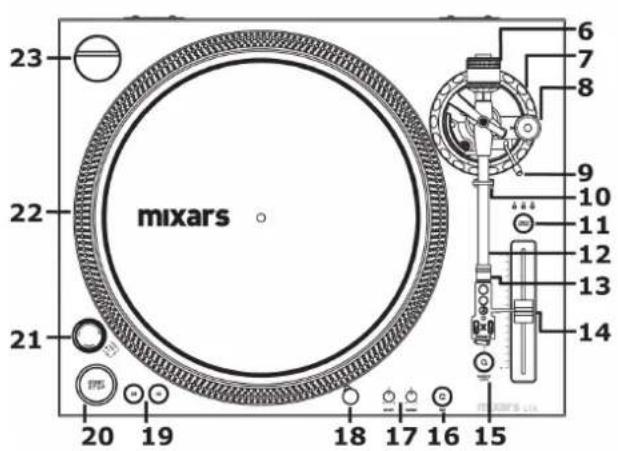

Bedienelemente und Funktionen

1. Phono / Line Output

Verbinden Sie den Plattenspieler an jeden Phono oder Line-Eingang, mit dem mitgelieferten Cinch / Cinch-Kabel. Achten Sie darauf, den Phono / Line-Schalter in die richtige Position zu bringen.

2. Phono/Line Schalter

Je nach Stellung des Phono / LineSchalters, können Sie den Plattenspieler an jeden Phono oder Line-Eingang anschließen.

3. Zusätzlicher Line-Ausgang

Sekundär-Line-Ausgang.

4. Netzkabelanschluss

Zum Anschluss vom mitgeliefertem Netzkabel.

5. Wechselspannungswähler

Sicherstellen, dass der Wahlschalter richtig eingestellt ist!

6. Gegengewicht

Stellen Sie hiermit das Gwicht ein, dass auf die Nadel wirkt. Befestigen Sie es mit leichtem drehen auf der hinteren Seite des Tonarms.

7. Tonarm Höhenverstellung

Stellen Sie hiermit die Höhe des Tonarms ein.

8. Anti Skate Knopf

(Bezieht sich nur auf "S" Tonarm )

Wnn eine Platte abgespielt wird entsteht eine Kraft die den Tonarm in die Mitte del Plattentellers Zieht. Stellen Sie mit diesem Knopf die Gegenkraft ein um dieses zu verhindern. Er sollte auf den gleichen Wert wie das Gegengewicht eingestellt werden.

9. Tonarmlift

Dies erhöht den Tonarm über der Aufzeichnungsoberfläche.

10. Tonarm Klemme und Halter

Verwenden Sie diesen Halter für den Tonarm und klemmen sie in Ruhe-Position während des Transports.

11. Pitch select

Stellt den Einstellbereich des Pitch Faders ein. Drücken Sie die Taste um zwischen +/- 8%, +/- 16% und +/- 50% Pitch-range zu wechseln.

12. Tonarm

13. Headshell-sicher-mutter

Befestigen Sie das Headshell, indem Sie es in das vordere Ende des Tonarms stecken und drehen Sie die Sicherungsmutter im Uhrzeigersinn.

14. Pitch slider

Verwenden Sie diese Option, um die Geschwindigkeit der Platte zu ändern.

15. Quartz Lock

on - wird die Geschwindigkeit auf 0% halten off - ermöglicht die Verwendung der Pitchkontrolle.

16. Reverse Taste

Diese Taste wird verwendet, um die Richtung des Plattentellers umzkehren.

17. Motor Start / Brake Einstellung

Stellen Sie die Start- und Bremszeit des Motors ein, indem Sie den Regler im Uhrzeigersinn für eine längere Start- oder Stoppzeit, und gegen den Uhrzeigersinn für eine schnelle Start- oder Stoppzeit, drehen.

18. Ziellicht

Stecken Sie es in das "Deck" um es zu beleuchten.

19. Basis-Geschwindigkeiten

33 rpm und 45 rpm.

20. Start / Stop Taste

Drücken Sie diese Taste zum Starten / Stoppen des Turntables.

21. Power Schalter

Dieser Schalter schaltet das Gerät ein oder aus.

22. Plattenteller

23. 45 rpm Adapter

Für 7"Platten

1 2 3 4 5

23 mixars 22 21 6 7 8 9 10 11 12 13 14 20 19 18 17 16 15

23 mixars 22 21 6 7 8 9 10 11 12 13 14 20 19 18 17 16 15

Set-up

Montage von Headshell und Nadel

Bei Installation einer Nadel (nicht enthalten), alle Details bitte in der Bedienungsanleitung dieser Nadel finden. Die Anschlüsse sind farblich gekennzeichnet. Achten Sie darauf, die Richtigen Farben zwischen Nadel und Headshell zu verbinden.

Weiß (L +) Linker Kanal +

Blau (L-) Linker Kanal -

Rot (R +) Rechter Kanal +

Grün (R-) Rechter Kanal -

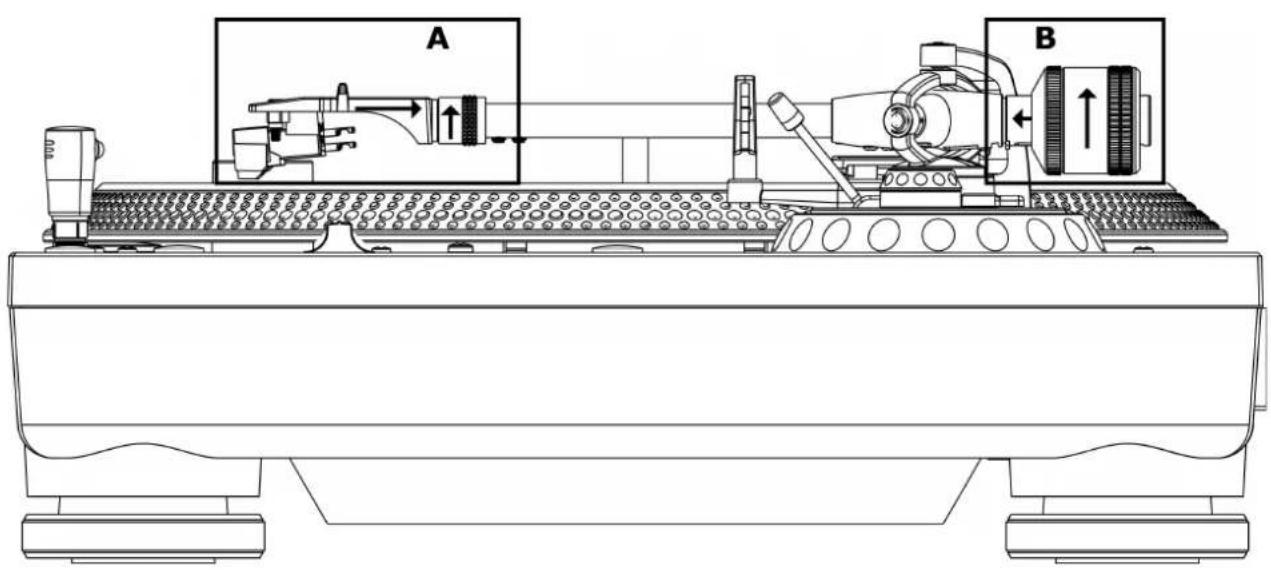

Turntable Montage

A. Headshell:

Stecken Sie das Headshell in das vordere Ende des Tonarms und drehen Sie leicht gegen den Uhrzeigersinn um es zu befestigen.

B. Gegengewicht:

Suchen und entfernen Sie das Gegengewicht aus der Verpackung.

Schieben Sie das Gegengewicht auf die Rückseite des Tonarms.

Drehen Sie es leicht und es wird sich auf den Tonarm schrauben.

A B
