Produkttyp	DJ-Mischpult mit integriertem Controller für Serato DJ
Marke	Mixars
Modell	Quattro
Abmessungen (L x B x H)	320 mm x 362 mm x 107 mm
Gewicht	5,35 kg
Stromversorgung	100-240 V AC, 50/60 Hz, 20 W
Audioeingänge	4 Phono/Line-Eingänge (RCA), 4 sekundäre Line-Eingänge (RCA), 2 Mikrofoneingänge (Combo XLR/TRS), 2 USB-Eingänge, FX-Rückwegeingang (TRS)
Audioausgänge	Symmetrischer XLR-Masterausgang, sekundärer RCA-Masterausgang, TRS-Booth-Ausgang, RCA-Record-Ausgang, TRS-FX-Sendeausgang
Anzahl der Kanäle	4 Kanäle
Integrierte Effekte	15 Effekte: Filter, Flanger, Delay, Echo, Reverb, Transformer, Pitch, Loop Roll, Reverse Roll, Noise, Bit Crusher, Gate, Tape Delay, Vinyl Brake, Send/Return
Equalizer	3 Bänder pro Kanal (Bass, Mitten, Höhen) mit Cut bis -25 dB
Crossfader	Einstellbare Kurve (Hard/Soft), Inverter, einstellbare Leistung
Audio-Interface	10 Eingänge / 12 Ausgänge, DVS-kompatibel, Abtastung 48 kHz/24 Bit
Kompatible Software	Serato DJ (Windows-Treiber erforderlich, Mac treiberlos)
Display	Integriertes Display für FX-Parameter (BPM, Tempo, Tiefe)
Kopfhörerausgang	6,35-mm- und 3,5-mm-Klinke mit Lautstärke und Cue/Master-Mix
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; Lüftungsöffnungen nicht blockieren
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen; bei Gewitter vom Netz trennen; in gemäßigter Umgebung verwenden
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; für Wartung einen Fachmann kontaktieren
Garantie und Support	Firmware-Updates verfügbar auf der Mixars-Website

Häufig gestellte Fragen - Quattro Mixars

Wie schalte ich den Mixars Quattro ein und aus?

Verwenden Sie den Ein-/Ausschalter auf der Rückseite. Schließen Sie das Netzkabel an die AC-In-Buchse an, bevor Sie das Gerät einschalten.

Welche Software sollte ich mit dem Quattro verwenden?

Der Quattro ist für Serato DJ optimiert. Er ist unter Mac OS X ohne Treiber kompatibel, benötigt jedoch einen Treiber für Windows, der auf der Mixars-Website erhältlich ist.

Wie aktualisiere ich die Firmware des Quattro?

Laden Sie das Update-Tool und die neueste Firmware von mixars.com herunter. Schließen Sie das USB-Kabel an, halten Sie die Tasten FX CUE und TAP gedrückt, während Sie das Gerät einschalten, und folgen Sie den Anweisungen auf dem Bildschirm.

Wie verbinde ich den Quattro mit meinem Computer?

Verwenden Sie das mitgelieferte USB-Kabel, um den USB-1- oder USB-2-Anschluss mit dem Computer zu verbinden. Wählen Sie die entsprechende Quelle über den Source-Schalter des Kanals aus.

Welche integrierten Effekte sind verfügbar?

Der Quattro bietet 15 Effekte: Filter, Flanger, Delay, Echo, Reverb, Transformer, Pitch, Loop Roll, Reverse Roll, Noise, Bit Crusher, Gate, Tape Delay, Vinyl Brake und Send/Return.

Wie verwende ich das Mikrofon mit dem Quattro?

Schließen Sie ein Mikrofon an den Combo-XLR/TRS-Eingang (Mic 1) oder den sekundären TRS-Eingang an. Stellen Sie Lautstärke und Klang mit den entsprechenden Reglern ein. Der Mic-Talkover-Schalter ermöglicht es, die Musik stummzuschalten, wenn das Mikrofon spricht.

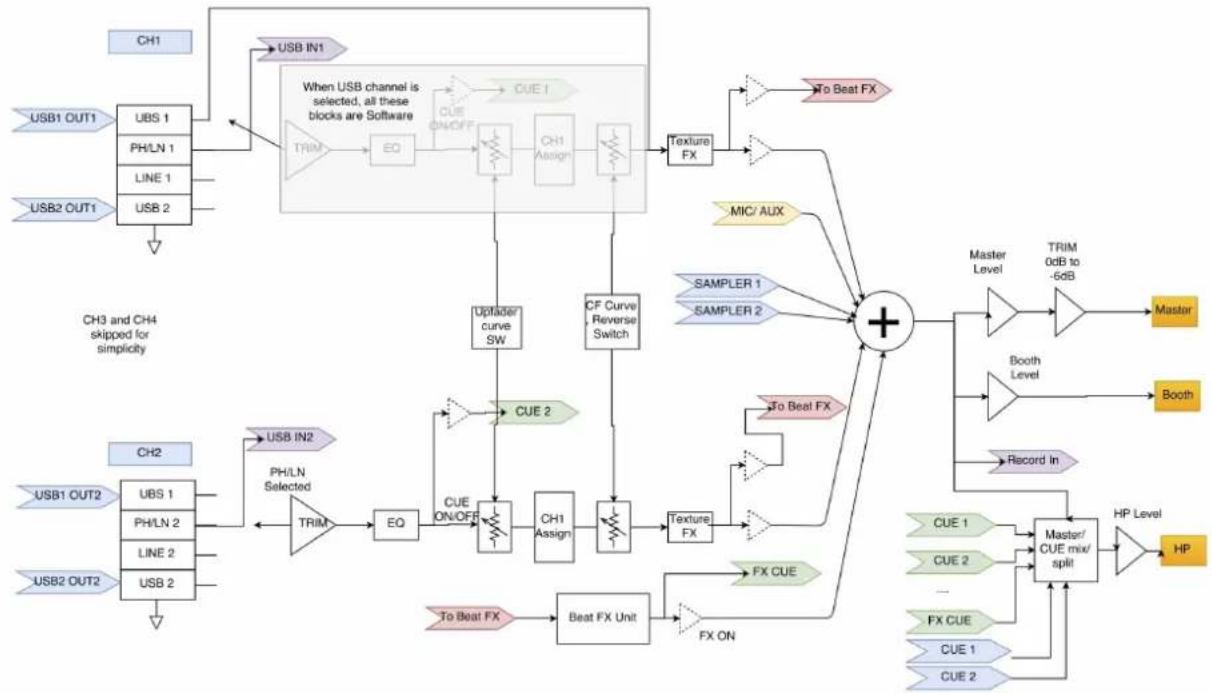

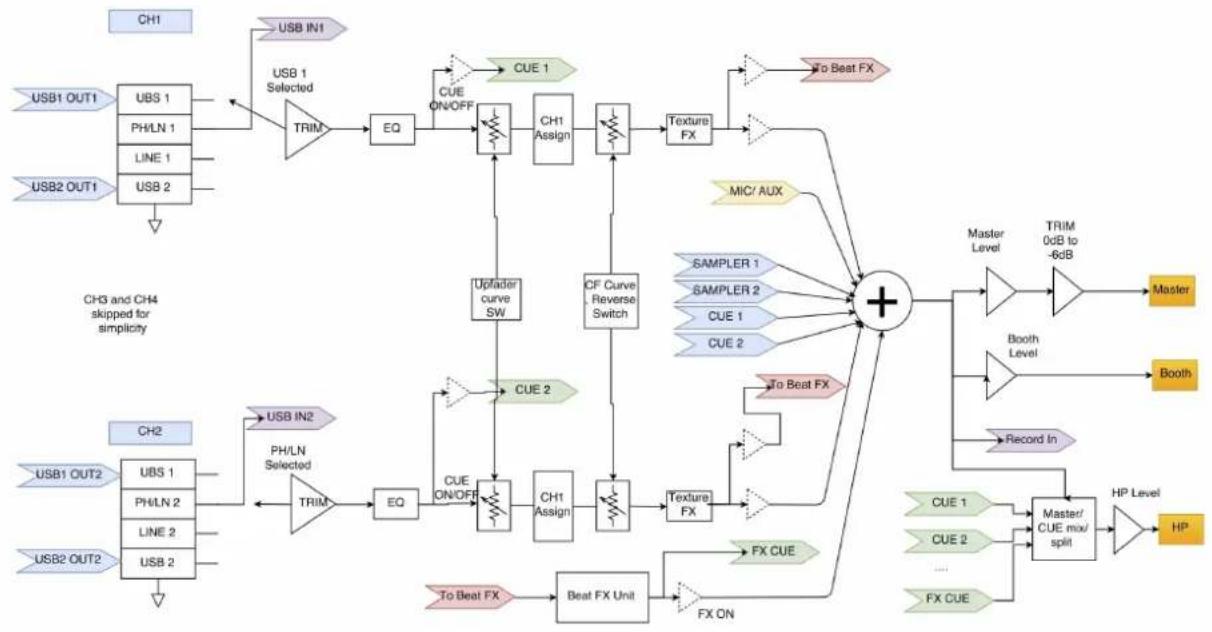

Wie wechsle ich zwischen Serato- und Nicht-Serato-Audio-Routing?

Halten Sie die MASTER-Taste gedrückt und schalten Sie das Gerät ein, um auf das Menü zuzugreifen, oder halten Sie im Betrieb beide SHIFT-Tasten 5 Sekunden lang gedrückt und wählen Sie dann mit dem FX-Encoder den Routing-Modus.

Wie stelle ich das BPM manuell für die Effekte ein?

Verwenden Sie die TAP-Taste, um das Tempo manuell zu tippen. Halten Sie TAP 3 Sekunden lang gedrückt, um die automatische BPM-Erkennung zu aktivieren.

Welche wichtigen Sicherheitshinweise gibt es?

Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Trennen Sie es bei Gewitter vom Netz. Blockieren Sie nicht die Lüftungsöffnungen. Verwenden Sie zur Reinigung nur ein trockenes Tuch.

Wie reinige ich den Mixars Quattro?

Trennen Sie das Gerät vom Netz. Reinigen Sie das Gehäuse mit einem trockenen, weichen Tuch. Verwenden Sie keine flüssigen oder scheuernden Reinigungsmittel, um Schäden an den Komponenten zu vermeiden.

BEDIENUNGSANLEITUNG Quattro Mixars

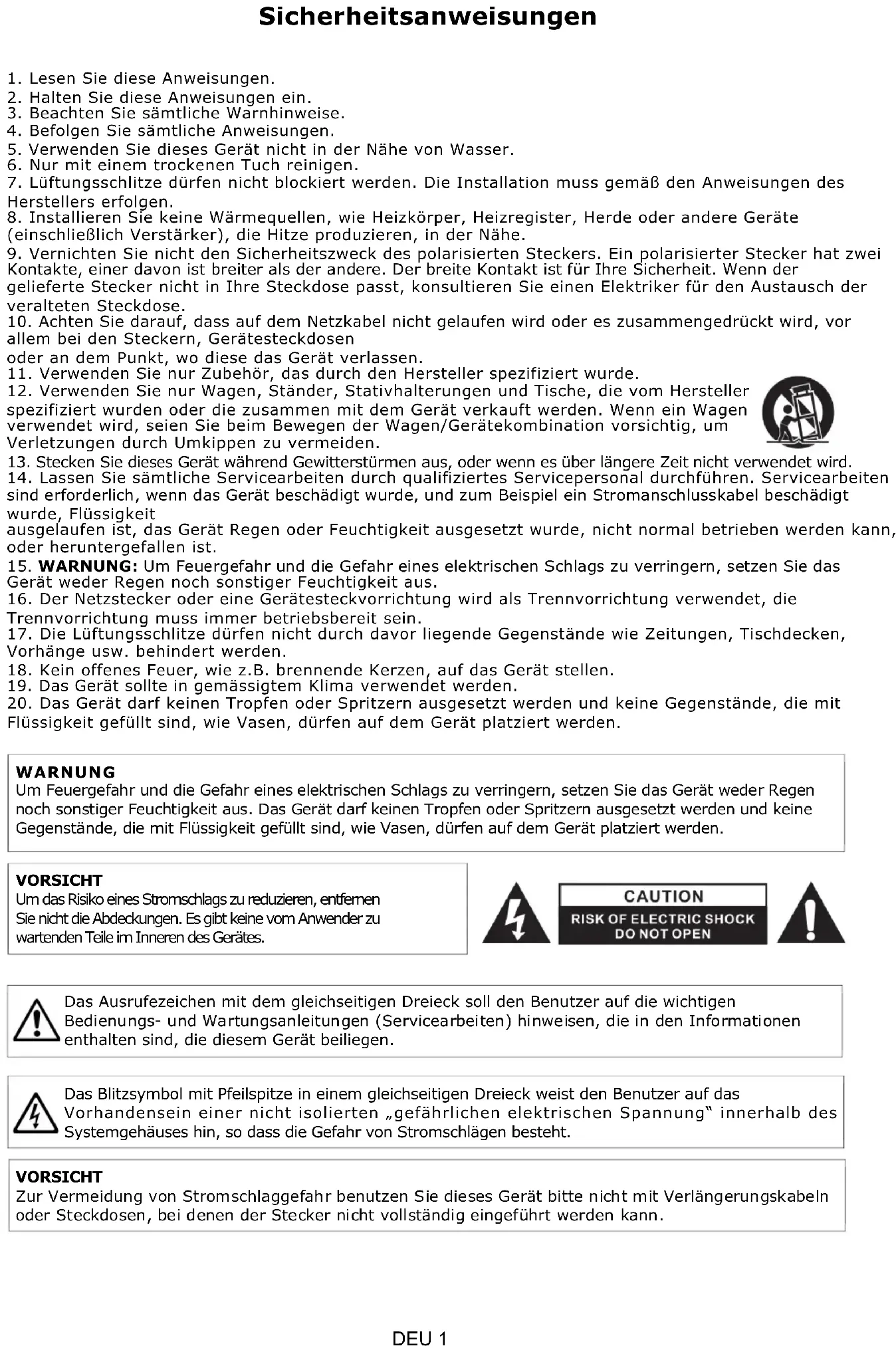

Sicherheitsanweisungen

1. Lesen Sie diese Anweisungen.

2. Halten Sie diese Anweisungen ein.

3. Beachten Sie sämtliche Warnhinweise.

4. Befolgen Sie sämtliche Anweisungen.

5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

6. Nur mit einem trockenen Tuch reinigen.

7. Lüftungsschlitze dürfen nicht blockiert werden. Die Installation muss gemäß den Anweisungen des Herstellers erfolgen.

8. Installieren Sie keine Wärmequellen, wie Heizkörper, Heizregister, Herde oder andere Geräte (einschließlich Verstärker), die Hitze produzieren, in der Nähe.

9. Vernichten Sie nicht den Sicherheitszweck des polarisierten Steckers. Ein polarisierter Stecker hat zwei Kontakte, einer davon ist breiter als der andere. Der breite Kontakt ist für Ihre Sicherheit. Wenn der gelieferte Stecker nicht in Ihre Steckdose passt, konsultieren Sie einen Elektriker für den Austausch der veralteten Steckdose.

10. Achten Sie darauf, dass auf dem Netzkabel nicht gelaufen wird oder es zusammengedrückt wird, vor allem bei den Steckern, Gerätesteckdosen oder an dem Punkt, wo diese das Gerät verlassen.

11. Verwenden Sie nur Zubehör, das durch den Hersteller spezifiziert wurde.

12. Verwenden Sie nur Wagen, Ständer, Stativhalterungen und Tische, die vom Hersteller spezifiziert wurden oder die zusammen mit dem Gerät verkauft werden. Wenn ein Wagen verwendet wird, seien Sie beim Bewegen der Wagen/Gerätekombination vorsichtig, um Verletzungen durch Umkippen zu vermeiden.

1. Stecken Sie dieses Gerät während Gewitterstürmen aus, oder wenn es über längere Zeit nicht verwendet wird.

2. Lassen Sie sämtliche Servicearbeiten durch qualifiziertes Servicepersonal durchführen. Servicearbeiten sind erforderlich, wenn das Gerät beschädigt wurde, und zum Beispiel ein Stromanschlusskabel beschädigt wurde, Flüssigkeit

ausgelaufen ist, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal betrieben werden kann, oder heruntergefallen ist.

1. WARNUNG: Um Feuergefahr und die Gefahr eines elektrischen Schlags zu verringern, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

2. Der Netzstecker oder eine Gerätesteckvorrichtung wird als Trennvorrichtung verwendet, die Trennvorrichtung muss immer betriebsbereit sein.

3. Die Lüftungsschlitze dürfen nicht durch davor liegende Gegenstände wie Zeitungen, Tischdecken, Vorhänge usw. behindert werden.

4. Kein offenes Feuer, wie z.B. brennende Kerzen, auf das Gerät stellen.

5. Das Gerät sollte in gemässigtem Klima verwendet werden.

6. Das Gerät darf keinen Tropfen oder Spritzern ausgesetzt werden und keine Gegenstände, die mit Flüssigkeit gefüllt sind, wie Vasen, dürfen auf dem Gerät platziert werden.

WARNUNG

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu verringern, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus. Das Gerät darf keinen Tropfen oder Spritzern ausgesetzt werden und keine Gegenstände, die mit Flüssigkeit gefüllt sind, wie Vasen, dürfen auf dem Gerät platziert werden.

VORSICHT

Um das Risiko eines Stromschlags zu reduzieren, entfernen Sie nicht die Abdeckungen. Es gibt keine vom Anwender zu wartenden Teile im Inneren des Gerätes.

Das Ausrufezeichen mit dem gleichseitigen Dreieck soll den Benutzer auf die wichtigen Bedienungs- und Wartungsanleitungen (Servicearbeiten) hinweisen, die in den Informationen enthalten sind, die diesem Gerät beiliegen.

Das Blitzsymbol mit Pfeilspitze in einem gleichseitigen Dreieck weist den Benutzer auf das Vorhandensein einer nicht isolierten „gefährlichen elektrischen Spannung“ innerhalb des Systemgehäuses hin, so dass die Gefahr von Stromschlägen besteht.

VORSICHT

Zur Vermeidung von Stromschlaggefahr benutzen Sie dieses Gerät bitte nicht mit Verlängerungskabeln oder Steckdosen, bei denen der Stecker nicht vollständig eingeführt werden kann.

A. Zubehö r und Treiberinstallation

Prü fen Sie folgende Teile, die in der Verpackung mit der Haupteinheit enthalten sind:

Hardware Guide x 1

USB-Kabel x 1

AC-Kabel x 1

Treiberinstallation

Der Mixars Quattro ist ein kompatibles Gerät für Max OS X, benötigt jedoch Treiber für Windows. Stellen Sie bitte sicher, dass die Treiberinstallation abgeschlossen wurde, bevor Sie es mit Serato DJ verwenden.

Mac

Kein Treiber notwendig

Windows

Laden Sie den Treiber ü ber unsere Webseite herunter: www.mixars.com

Doppelklick auf die .exe Datei, um die Installation zu starten und dann die Anweisungen auf dem Bildschirm befolgen. Bitte beachten Sie, dass Sie vielleicht nach der Installation Quattro erneut verbinden müssen.

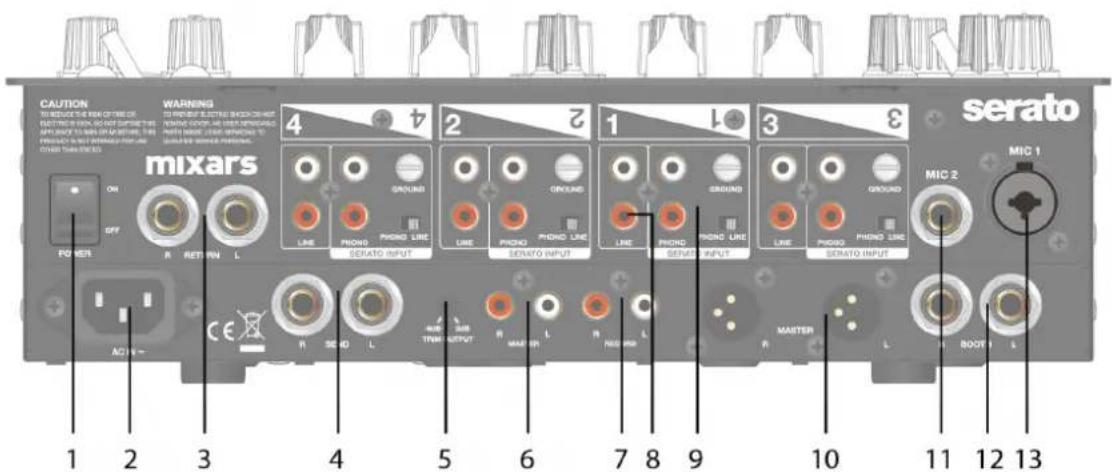

B. Funktionen und Bedienelemente Hinten

CAUTION WARNING 4 2 1 3 mixars GROUND CIRCUO GROUND GROUND MIC 1 MIC 2 SERATO ON OFF R RETURN L LINE PHOND PHOND LINE LINE PHOND PHOND LINE LINE PHOND PHOND LINE LINE PHOND PHOND LINE LINE PHOND PHOND LINE LINE PHOND PHOND LINE LINE PHOND PHOND LINE LINE PHOND PHOND LINE LINE PHOND PHOND LINE LINE PHOND PHOND LINE LINE PHOND PHOND LINE LINE PHOND PHOND LINE LINE PHOND PHOND LINE LINE PHOND PHOND LINE LINE PHOND PHOND LINE Line PR MATH ON L R NEW ON L MARTER L BOOT L 1 2 3 4 5 6 7 8 9 10 11 12 13

1. An/Ausschalter

Schaltet die Einheit an oder aus.

1. AC In

Schließen Sie das Netzkabel hier an.

1. FX Rückleitung Eingang, TRS

FX Rückleitung Eingang für Onboard FX.

1. FX Output senden, TRS

FX Output senden für Onboard FX.

1. Ausgangspegel Trimmknopf

Anpassen des Ausgangspegels von 0dB bis -6dB.

1. Sekundärer Master-Ausgang, RCA

Sekundärer RCA Master-Ausgang (unsym.), gesteuert über den «Master» Knopf

1. Aufzeichnungs-Ausgang

Zusätzlicher RCA Aufzeichnungs-Ausgang (unsym.)

1. Sekundärer Leitungseingang

Leitungssignal für sekundären Eingang für jeden Kanal.

1. Haupt-Phono/Leitungseingang (Serato Eingänge)

Haupt-Phono / Leitungseingänge für jeden Kanal.

Verwenden Sie die bestimmte Taste «Phono / Leitung» für die Auswahl der richtigen Einstellung abhängig von der verwendeten Ausstattung (Phono oder Leitungsquellen).

Verwenden Sie diese Eingänge für Serato Timecode Vinyls / CDs zur Verwendung mit Serato DJ.

1. Master Ausgang, symmetrisch XLR

Hauptausgang symmetrisch XLR, gesteuert über «Master» Knopf

1. Sekundärer Mic Eingang

TRS Mikrofon-Eingang, gesteuert über «MIC/AUX» Knopf.

1. Booth-Ausgang, TRS

Sekundärer TRS-Ausgang (symmetrisch), gesteuert über den «Booth» Knopf

1. Mic Eingang

XLR / TRS Combo-Mikrofon-Eingang, gesteuert über «MIC/AUX» Knopf

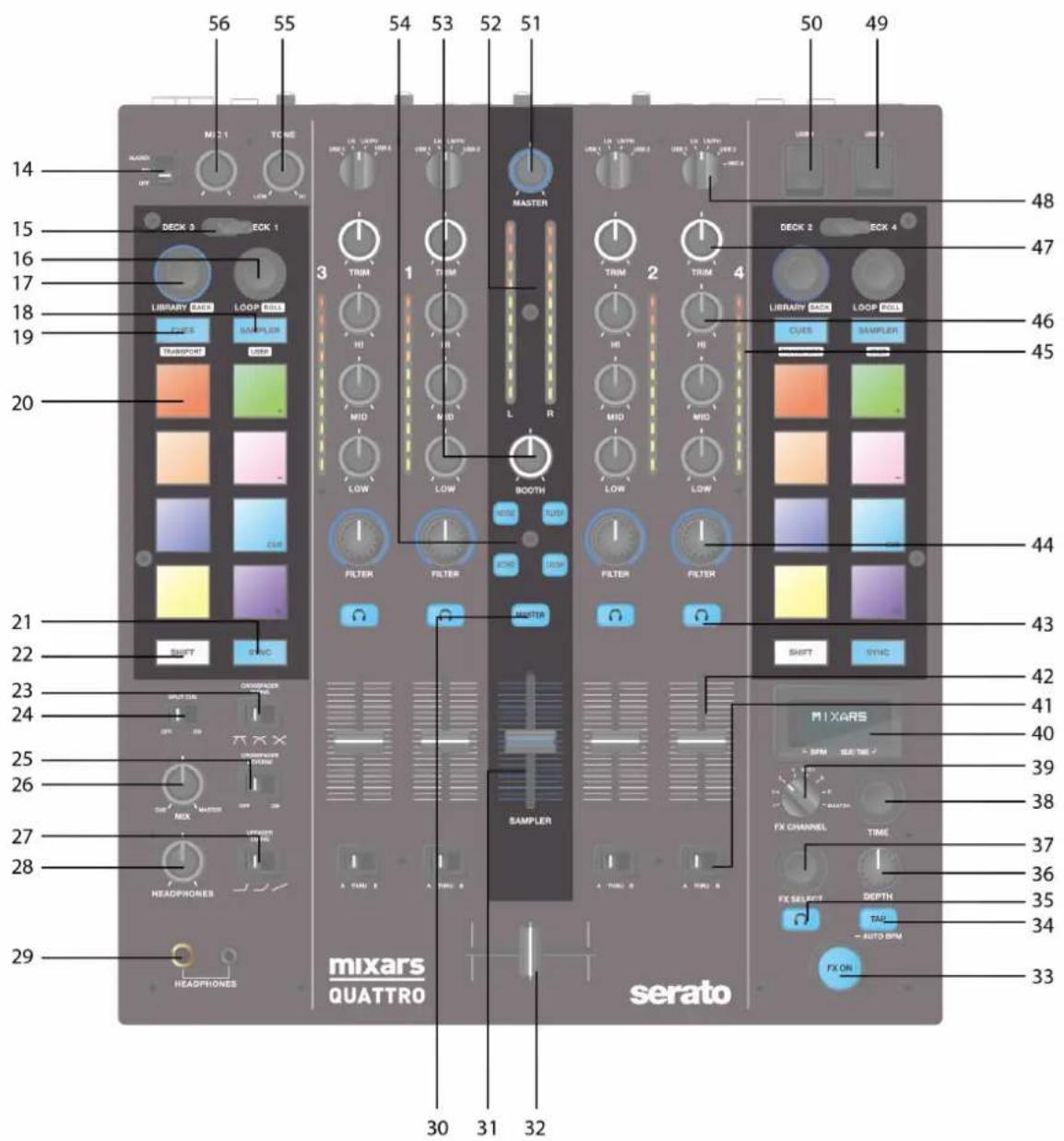

Oben

56 55 54 53 52 51 50 49 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 mixars QUATTRO serato MAX 1 TC SE Library CLK LOOP RED CLOES SAMPLED TAXPOCK LUXR DECK 3 ECK 1 3 TRIM 1 TURM MASTER 1 LIBRARY LOCK LOOP RED LIBRARY LOCK LOOP RED CURS SAMPLED CURS FILTER FILTER SOOTH LOWER RED LOWER RED FILTER FILTER SWITCH SYMC FX CHANNEL TIME FX SELECT DEPTH FX ON AUTO BIM FX ON AUTO BIM Master Library CLK LOOP RED CURS SAMPLED CURS 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33

14. Mic Talkover/ An / Ausschalter

Schalten Sie Mic 1 auf Talkover, An- oder Ausmodus.

15. Deckwählschalter

Bestimmungsdeck wählen [Deck 3/1 und Deck 2/4] für entsprechenden MIDI Steuerbereich [Links / Rechts].

16. Loop / Loop Rolle

Steuern Sie die Loop und die Loop Rollfunktion im Serato DJ durch Drehen und Drücken des Knopfes. Drücken und halten Sie die «SHIFT» Taste (siehe 22) für die Steuerung der Loop Rollfunktion.

17. Bibliothek, Ladekontrollen

Bibliothek:

Scrollen Sie durch die Bibliothek durch Drehen des Knopfes und lassen Sie sich die nächste Stufe anzeigen oder laden Sie den ausgewählten Song durch Drücken. Halten Sie «Shift» und drücken Sie, um zur vorherigen Stufe zurückzukehren.

18. Sampler-Taste

Schalten Sie die Performance Pads auf Sampler-Modus. Halten Sie «Shift» gedrückt, um auf Benutzermodus zu schalten.

19. CUES-Taste

Schalten Sie die Performance Pads in den CUES-Modus. Halten Sie «Shift» gedrückt, um auf Transportmodus zu schalten.

20. Performance Pads

Verwenden Sie die Cue-Punkt Trigger, Samples, Transportkontrolle oder andere definierte Funktionen im Serato DJ.

21. Sync-Taste

Synchronisieren Sie einen Titel mit einem anderen durch Drücken der entsprechenden «Sync»-Taste und schalten Sie die Funktionen durch Drücken von «Sync» aus, während Sie «Shift» halten.

22. Shift-Taste

Halten, um die Shift-Funktionen einiger Steuerungen zu aktivieren

23. Crossfader Fader-Kurve Schalter

Schalten Sie zwischen den 3 Crossfader-Einstellungen Hart (nach links) auf Weich (nach rechts) für verschiedene Anwendungen.

24. Cue teilen An-/Ausschalter

Wenn aktiviert, wird das Kopfhörer-Signal geteilt: Das Mastersignal auf einem Kanal und das aktivierte Cue-Signal ausgewählt über die «CUE»-Tasten (siehe 43) auf dem anderen Kanal.

25. Crossfader Umkehrschalter

Kehrt den linken mit dem rechten Kanal auf dem Crossfader um.

26. CUE Mix

Drehen zur Einstellung zwischen Cue und Mastersignal auf dem Kopfhörer-Ausgang.

27. Upfader Fader-Kurve Schalter

Schalten Sie zwischen den 3 Crossfader-Einstellungen Hart (nach links) auf Weich (nach rechts) für verschiedene Anwendungen.

28. Kopfhörer Stufe

Zur Einstellung der Kopfhörer-Lautstärke.

29. Kopfhörer Ausgangsbuchse

6.35mm und 3.5mm Buchse für den Anschluss der Kopfhörer

30. Master CUE Anschalter

Drücken, um den Master auf CUE Kopfhörer-Kanal zu aktivieren.

31. Sampler-Lautstärke

Steuert die Sampler-Lautstärke im Serato DJ

32. Crossfader

Crossfade zwischen linken und rechten Kanälen der Audio, die durch den « Kanalzuordnungs-Schalter» zugeteilt wurde (siehe 41)

33. FX AN-Schalter

Aktivierung/Deaktivierung von FX ausgehendes Signal an Master-Ausgang.

34. TAP -Taste

Antippen, um BPM zu FX-Einheit manuell einzugeben. Drücken und 3 Sekunden halten, um die Auto-BPM-Erkennung zu aktivieren.

35. FX CUE-Schalter

Aktivierung/Deaktivierung von FX ausgehendes Signal zu Kopfhörer-Cue-Ausgang.

36. FX Intensitäts-Parameter Knopf

Anpassung der FX-Intensität oder trocken/nass des gewählten FX.

37. FX Encoder wählen

Drehen, um verschiedene FX zu wählen und zum Auswählen drücken.

38. FX Zeit-Parameter Knopf

Anpassung der FX-Zeit / Beat-Parameter des gewählten FX. Drücken, um zwischen Zeit- und Beat-Parameter zu schalten.

39. FX auf Kanalwähler

Wählen Sie den gewünschten Kanal, um den FX anzuwenden.

40. Onboard FX-Anzeige

Anzeige verschiedener Informationen über den FX

41. Kanalzuordnungsschalter

Ordnen Sie den entsprechenden Kanal zum linken oder rechten Kanal des Crossfaders zu. Wenn „THRU“ ausgewählt ist, geht das Kanalsignal direkt an den Master und umgeht den Crossfader.

42. Kanal-Fader

Einstellung der Lautstärke des entsprechenden Kanals.

43. Cue An/Aus

Ordnen Sie den entsprechenden Kanal dem Cue-Signal zu.

44. Kanal Sound-Struktur FX Knopf (FILTER)

Einstellung der Parameter / Stufe der gewählten Sound-Struktur FX.

45. Kanal Pegelmesser

Anzeige des entsprechenden Kanal Pegelsignals

46. Kanal EQ

Anpassung der Equalizer-Einstellungen für den entsprechenden Kanal

47. Kanal-Trimmung

Einstellung des gesamten Pegels des entsprechenden Kanals.

48. Quellenschalter

Wählen Sie den Eingang, der auf dem entsprechenden Kanal gesteuert werden soll.

Schalten Sie zwischen Phono/Leitung (siehe 9), Leitung (siehe 8), Serato - USB1 (siehe 50) oder Serato - USB2 (siehe 49). Für Deck 4 gibt es eine extra Eingangsquelle von MIC 2.

49. USB 2 Anschluss

Schließen Sie den Mixer an Ihren Computer an mit dem enthaltenen USB-Kabel für die Verwendung mit dem Serato DJ. Um das USB2-Gerät zu verwenden, verwenden Sie den «Quellenschalter» (siehe 48)

50. USB 1 Anschluss

Schließen Sie den Mixer an Ihren Computer an mit dem enthaltenen USB-Kabel für die Verwendung mit dem Serato DJ. Um das USB1-Gerät zu verwenden, verwenden Sie den «Quellenschalter» (siehe 48)

51. Master-Lautstärke

Passen Sie die Lautstärke des Master-Pegel-Signals an.

52. Master-Pegelmesser

Zeigen Sie das Master-Pegel-Signal an.

53. Booth

Passen Sie den Pegel des «Booth» Ausgangs an.

54. Sound-Struktur FX-Wählschalter.

Schalten Sie zwischen Filter, Geräusch, Crush und Echo Effekt und steuern Sie die FX-Parameter über den «Kanal und Sound-Struktur FX-Knopf» (siehe 44)

55. Mic 1 Tonregler

Steuern Sie den Ton von Mic 1.

56. Mic 1 Pegelregler

Steuern Sie den Pegel von Mic 1.

C. Onboard FX-Steuerungen und Funktionen

Der Quattro bietet eine BPM synchronisierte FX-Einheit für das Hinzufügen von speziellen Effekten an die Leistung. Es gibt 15 verschiedene FX-Auswahlen:

Filter	Flanger	Verzögerung	Echo	Halleffekt
Transformer	Tonhöhe	Loop-Rolle	Rücklauf-Rolle	Geräusch
Bit Crusher	Gate	Bandverzögerung	Vinyl-Bremse	Senden/Zurück

Die Anzeige von Quattro zeigt verschiedene Informationen über den FX:

1 2 MIXARS 180 1/16 L BPM BEAT TIME J 3

1. Der FX-Name

Der aktuell ausgewählte FX wird angezeigt. Drehen Sie den FX Wähl-Encoder, um auf einen anderen FX zu wechseln, der neue FX-Name blinkt dann auf. Drücken Sie den Encoder, um den FX zu wählen und der Anzeigename hört auf zu blinken.

2. BPM

Der aktuelle BPM wird angezeigt. Tippen Sie die TAP-Taste an, um eine manuelle BPM einzugeben. Drücken und halten Sie die TAP-Taste für 3 Sekunden, um Auto-BPM zu aktivieren, das Display zeigt „AUTO BPM“ für 2 Sekunden.

3. Beat / Zeit-Parameter

Das aktuelle Beat / Zeitparameter wird angezeigt. Drücken Sie den ZEIT-Encoder, um in der Auswahl zwischen Beat- und Zeitparameter zu wechseln.

Bei verschiedenen FX, steuern die ZEIT- und INTENSITÄTS-Knöpfe verschiedene Parameter:

Effekt	Zeitsteuerungsfunktion	Intensitätssteuerungsfunktion
Filter	Beat-Bereich: 1/4 bis 64/1 Zeitbereich: 10ms bis 32000ms (wenn mehr als 9999ms, "a.bs" Format wird im normalen Display verwendet. z. B. "32.0s" für 32000ms)	Intensität (Trocken/Nass) 0-100%
Flanger	Beat-Bereich: 1/4 bis 64/1 Zeitbereich: 10ms bis 32000ms (wenn mehr als 9999ms, "a.bs" Format wird im normalen Display verwendet. z. B. "32.0s" für 32000ms)	Intensität (Trocken/Nass) 0-100%
Verzögerung	Beat-Bereich: 1/8 bis 16/1 Zeitbereich: 1ms bis 4000ms	Intensität (Trocken/Nass) 0-100%
Echo	Beat-Bereich: 1/8 bis 16/1 Zeitbereich: 1ms bis 4000ms	Intensität (Trocken/Nass) 0-100%
Halleffekt	Kein BPM synchronisiert. Passen Sie das Ausmaß (Raumgröße) desHalleffektes von 0% bis 100% an.Die Anzeige auf dem normalen Display sollte „0%" bis „100%" anzeigen.Die „Größe“ sollte auf dem Display als Titel angezeigt werden, wenn der Zeitknopf gedreht wird.	Intensität (Trocken/Nass) 0-100%
Transformer	Beat-Bereich: 1/16 bis 16/1 Zeitbereich: 10ms bis 16000ms (wenn mehr als 9999ms, "a.bs" Format wird im normalen Display verwendet. z. B. "16.0s" für 16000ms)	Intensität (Trocken/Nass) 0-100%
Tonhöhe	Kein BPM synchronisiert.Tonumfang von -50% bis 100%. „TONHÖHE“ wird als Titel angezeigt, wenn diese Parameter angepasst werden.	Befestigt 100% Nass
Loop-Rolle	Beat-Bereich: 1/16 bis 16/1 Zeitbereich: 10ms bis 4000ms	Befestigt 100% Nass
Rücklauf-Rolle	Beat-Bereich: 1/16 bis 16/1 Zeitbereich: 10ms bis 4000ms	Befestigt 100% Nass
Geräusch	Beat-Bereich: 1/4 bis 64/1 Zeitbereich: 10ms bis 32000ms (wenn mehr als 9999ms, "a.bs" Format wird im normalen Display verwendet. z. B. "32.0s" für 32000ms)	Intensität (Trocken/Nass) 0-100%
Bit Crusher	Kein BPM synchronisiert.Qualitätsparameterbereich von -100% bis 100%. „QUALITÄT“ wird auf dem Titel angezeigt, wenn diese Parameter angepasst werden	Intensität (Trocken/Nass) 0-100%
Gate	Kein BPM synchronisiert.Schwellenwert-Anpassung aus den Schritten:Von 0% bis 100%	Intensität (Trocken/Nass) 0-100%
Bandverzögerung	Kein BPM synchronisiert. Tonhöhe von Verzögerungssignalform -100% bis 100%.	Intensität (Trocken/Nass) 0-100%
Vinyl-Bremse	Kein BPM synchronisiert.Pausenzeit von 10ms bis 4000ms.	Manuelle Steuerung des Pausen-FX.Im Uhrzeigersinn drehen, um die Pausenzeit zu aktivieren und zu verkürzen.Gegen den Uhrzeigersinn drehen, um unterbrochenen FX mit längerer Pausenzeit erneut zu aktivieren.
Senden/Zurück	NA. Anzeige “---” für Zeit/Beat-Feld	Intensität (Trocken/Nass) 0-100%

D. Audio-Routing

Es gibt 2 Audio-Routing Einstellungen in Quattro, nämlich das Serato-Routing und das nicht-Serato-Routing.

Im Serato-Modus-Routing, funktioniert der Quattro als Steuerung und das meiste Mixen wird in der Serato DJ Software erledigt. Dies ermöglicht einen Post-Crossfader FX von Serato DJ.

Das Serato-Modus Audio-Routing:


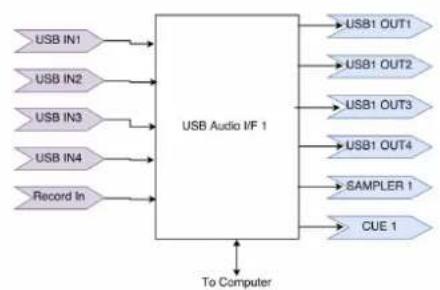

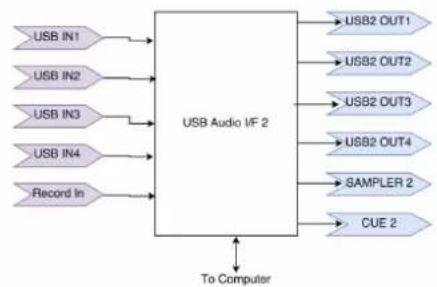


Im nicht-Serato-Modus-Routing funktioniert der Quattro als typischer externer Hardware-Mixer, bei dem das Mixen über die Quattro Hardware erledigt wird. Das nicht-Serato-Modus Audio-Routing:


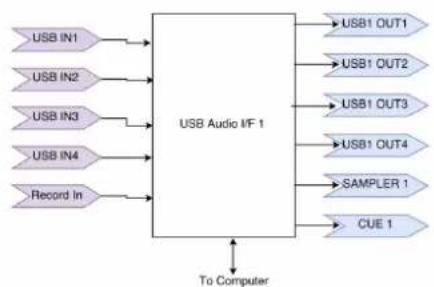

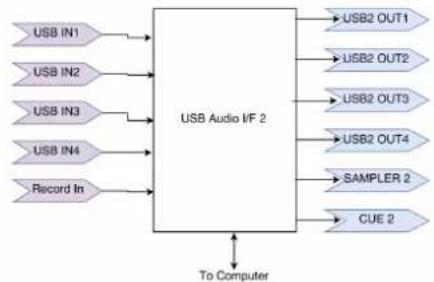


Es gibt verschiedene Arten, um zwischen den 2 Audio-Routings zu wechseln:

1. Wenn die Serato-DJ-Software geöffnet und angefangen ist, wird der angeschlossene Quattro ausgelöst, um automatisch in das Serato-Modus-Routing zu schalten.
2. Drücken und halten Sie die MASTER-Taste und schalten Sie den Quattro ein. Audio-Routing-Modus Auswahl und Änderung durch Verwendung des FX-Wähl-Encoders und der aktuell gewählte Modus wird auf dem Display angezeigt. Drehen Sie den FX-Wähl-Encoder, um das gewünschte Audio-Routing auszuwählen und zur Bestätigung drücken und das Anschalten beenden.
3. Wenn der Quattro angeschaltet und in Verwendung ist, drücken und halten Sie die 2 SHIFT-Tasten für 5 Sekunden, ein System-Utility-Menü wird auf dem Display angezeigt. Verwenden Sie den FX-Wähl-Encoder, um den Audio-Routing-Bereich auszuwählen und wählen Sie das gewünschte Audio-Routing aus.

Die Audioschnittstelle ist eine 10-ein 12-aus Schnittstelle mit Zuordnung:

CH	Eingänge	Ausgänge
1	Deck 1 ein L (DVS)	Deck 1 aus L
2	Deck 1 ein R (DVS)	Deck 1 aus R
3	Deck 2 ein L (DVS)	Deck 2 aus L
4	Deck 2 ein R (DVS)	Deck 2 aus R
5	Deck 3 ein L (DVS)	Deck 3 aus L
6	Deck 3 ein R (DVS)	Deck 3 aus R
7	Deck 4 ein L (DVS)	Deck 4 aus L
8	Deck 4 ein R (DVS)	Deck 4 aus R
9	Aufzeichnung ein L	CUE aus L
10	Aufzeichnung ein R	CUE aus R
11	NA	Sampler aus L
12	NA	Sampler aus R
13	NA	NA
14	NA	NA
15	NA	NA
16	NA	NA

E. System Utility-Menü

Um in das System Utility-Menü zu gelangen, drücken und halten Sie die 2 SHIFT-Tasten, wenn Quattro arbeitet. Das Menü wird auf dem Display angezeigt. Verwenden Sie den FX-Wähl-Encoder, um auf verschiedene Optionen zu browsen und drücken Sie den Encoder, um die Einstellungen zu wählen und zu ändern:

1. Audio-Routing

Wählen Sie zwischen Serato und nicht-Serato Audio-Routing

1. Crossfader-Leistung

Wählen Sie zwischen der linearen und der angetriebenen Crossfader-Einstellung. Dies aktualisiert auch die Auswahl in der angeschlossenen Serato DJ-Software auf sowohl dem USB 1 als auch dem USB 2 Anschluss.

1. Firmware Version

Anzeige der Firmware-Version.

1. Verlassen Sie das System Utility-Menü

Drücken Sie den FX Wahl-Encoder, um das Utility-Menü zu verlassen.

F. Firmware-Update

Mixars verbessert kontinuierlich die Produkte und behebt Fehler durch die Herausgabe von neuer Firmware für die Produktion. Neue Firmware und Firmware-Update-Software-Tool können von der Mixars Webseite heruntergeladen werden (http://www.mixars.com). Firmware-Update-Vorgang:

1. Laden Sie das Firmware-Update-Tool und die neueste Firmware von der Mixars-Webseite herunter.

2. Schließen Sie das USB-Kabel an den Computer an.

3. Drücken und halten Sie die FX CUE und TAP Taste und schalten Sie diese an. "FIRMWARE UPDATE" wird auf dem Display angezeigt und der Quattro befindet sich im Firmware Update-Modus.

4. Öffnen Sie die Firmware-Update-Software und lokalisieren Sie die Firmware-Update-Datei.

5. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Firmware-Update zu starten und warten Sie auf die Eingabeaufforderung für die Beendung des Updates

6. Zyklus des Quattro nach Firmware-Update antreiben.

G. Spezifikationen

1. ALLGEMEINER BEREICH

Stromversorgung AC 100\~240V 50Hz/60Hz

Abmessungen 320(W) x 362(D) x 107(H) mm

Verbrauch 20W

Gewicht 5.35Kg

2. STANDARD TESTZUSTAND

Umgebungstemperatur 23 +/- 2 degC

Relative Feuchtigkeit 65% +/- 5%

HINWEIS: Messungen können zwischen 5 GradC bis 35 GradC und 45% bis 85% relative Feuchtigkeit ausgeführt werden.

3. EINGANG / AUSGANG IMPEDANZ & SENSIBILITÄT: (1KHz, EQ FLACH, MAX. ZUNAHME)

3-1. EINGANG IMPEDANZ UND REFERENZ EINGANGSPEGEL:

LEITUNG: 47KΩ /-14dBV (200mV)

PHONO: 47KΩ / -50dBV (3.16mV)

RÜCKLEITUNG: 47KΩ /-20dBV (100mV)

USB -12dBFS

3-2. AUSGANG IMPEDANZ UND REFERENZ AUSGANGSPEGEL:

MASTER(XLR): 600 OHM / 0dBV (1V) ± 2dB (Signal zu Signal 600 ohm)

BOOTH: 600 OHM / 0dBV (1V) ± 2dB (Signal zu Signal 600 ohm)

MASTER(RCA): 1K OHM / 0dBV (1V) ± 1dB (load=100K ohm)

RECORD: 1K OHM / -9dBV (355mV) ± 1dB (load=100K ohm)

SENDEN: 1K OHM / -14dBV (200mV) ± 1dB (load=100K ohm)

PHONO: 32 OHM / -3dBV (708mV) ± 1dB (load=32 ohm)

4. MAXIMALVERSTÄRKUNG: (EQ FLACH, REFERENZ EINGANGSPEGEL, MAX. VERSTÄRKUNG) MASTER (XLR)、BOOTH-AUSGANG:

LEITUNG:	+14dB (AT 600Ω) ± 1dB
PHONO:	+50dB (AT 600Ω) ± 2dB
MIC:	+54dB (AT 600Ω) ± 2dB
RÜCKLEITUNG:	+20dB (AT 600Ω) ± 1dB

6. MAXIMAL AUSGANG: (LEITUNG EINGANG, EQ FLACH, MIC, TRIMMUNG, MASTER BEI MAX, EINSTELLUNG EINGANG 1KHz PEGEL ZU AUSGANGSPEGEL WENIGER ALS 1% MIT A-w/20kHz LPF)

MASTER(XLR):	MEHR ALS +17dBV	LOAD=600Ω	THD<1%
BOOTH:	MEHR ALS +17dBV	LOAD=600Ω	THD<1%
MASTER(RCA):	MEHR ALS +17dBV	LOAD=100KΩ	THD<1%
RECORD:	MEHR ALS +8 dBV	LOAD=100KΩ	THD<1%
SENDEN:	MEHR ALS +3dBV	LOAD=100KΩ	THD<1%
PHONO:	MEHR ALS +4dBV	LOAD=32Ω	THD<1%

7. FREQUENZGANG: (EQ FLACH, PHONO BEI -60dB/ANDERER REFERENZ EINGANGSPEGEL, MIC,TRIMMUNG,MASTER BEI MAX.)

LEITUNG:	20 - 20KHz +2/-3dB
MIC:	20 - 20KHz +2/-3dB
PHONO:	20 - 20KHz +2/-3dB
USB:	20 - 20KHz (48K/24b-1KHz、20Hz、20KHz.WAV) +2/-3dB

8. THD + N: (1KHz EINGANG, MIC TRIMMUNG & MASTER BEI 12 UHR, MIT A-w./20KHz LPF)

LEITUNG :	0.01 % BEI 0dB EINGANG
RÜCKLEITUNG :	0.01 % BEI 0dB EINGANG
PHONO :	0.02 % BEI -36dB EINGANG
MIC :	0.03 % BEI -40dB EINGANG

9. S/N VERHÄLTNIS: (1KHz EINGANG, MIC/AUX, TRIMMUNG, MASTER BEI 12 UHR, MIT A-w/20KHz LPF, EINGANG KURZ WENN KEIN SIGNAL)

LEITUNG :	81dB BEI 0dB EINGANG
RÜCKLEITUNG :	81dB BEI 0dB EINGANG
PHONO :	81dB BEI -36dB EINGAN
MIC :	74dB BEI -40dB EINGAN

10. ÜBERSPRECHEN: (1KHz EINGANG, MIC/AUX, TRIMMUNG, MASTER BEI 12 UHR, MIT A-w/20KHz LPF, EINGANG KURZ WENN KEIN SIGNAL)

LEITUNG:	MEHR ALS 81dB @ JEDER KANAL EINGANG BEI 0dB EINGANG
PHONO:	MEHR ALS 81dB @ JEDER KANAL EINGANG BEI -36dB
EINGANG

11. L&R KANALTRENNUNG: (1KHz EINGANG, MIC/AUX, TRIMMUNG, MASTER BEI 12 UHR, MIT A-w/20KHz LPF, EINGANG KURZ WENN KEIN SIGNAL)

LEITUNG:	MEHR ALS 81dB @ZWISCHEN L UND R KANAL BEI 0dB EINGANG
PHONO:	MEHR ALS 81dB @ZWISCHEN L UND R KANAL BEI -36dB EINGANG

12. EQUALIZER ANTWORT: (REFERENZ EINGANGSPEGEL, MIC/AUX, TRIMMUNG MASTER BEI MAX. MIT 20KHz LPF)

LEITUNG:

(1) Niedriger Bereich: (Niedriger Bereich Mittenfrequenz ist 70Hz)
Maximalpegel: +12 ± 1dB (bei 70Hz)
Minimalpegel: -25 ± 1dB (bei 70Hz)
(2) Mittlerer Bereich: (Mittlerer Bereich Mittenfrequenz ist 1KHz)
Maximalpegel: +12 ± 1dB (bei 1KHz)
Minimalpegel: -25 ± 1dB (bei 1KHz)
(3) Hoher Bereich: (Hoher Bereich Mittenfrequenz ist 13KHz)
Maximalpegel: +12 ± 1dB (bei 13KHz)
Minimalpegel: -25 ± 1dB (bei 13KHz)

MIC :

Hoch: -28dB ± 2dB AT 100Hz

Niedrig: -28dB ± 2dB AT 10KHz

13. Fader Abschuss: (0dB 1KHz EINGANGSPEGEL, TRIMMUNG/MASTER AUF 12 UHR. MIC SW AUS MIT A-w/ 20KHz LPF)

Kanal-Fader: MEHR ALS 91dB BEI 1KHz

Cross-Fader: MEHR ALS 91dB BEI 1KHz

14. PEGEL UNTERSCHIED L&R: (1KHz REFERENZ EINGANGSPEGEL, TRIMMUNG, MASTER AUF MAX. MIT A-w/20KHz LPF)

LEITUNG: ±1dB

PHONO: ±1.5dB

15. HINWEISE

(1) Die technischen Daten können geändert werden.
(2) Aufgrund ständiger Verbesserung innerhalb der Spezifikationen können sich die Teile ändern.

mixars

www.mixars.com
