Tipo de producto	Horno eléctrico empotrable
Marca	Electrolux
Modelo	LOC3S40X2
Dimensiones exteriores (Al x An x P)	589 x 595 x 569 mm
Dimensiones de empotramiento (Al x An x P)	589 x 560 x 548 mm (altura mínima del mueble 580 mm)
Volumen	72 L
Peso	28.4 kg
Alimentación eléctrica	230 V, 50 Hz, 3680 W máx.
Clase de eficiencia energética	A
Consumo energético (convencional)	0.93 kWh/ciclo
Consumo energético (calor rotativo)	0.81 kWh/ciclo
Modos de cocción	Calor rotativo + Vapor, Calor rotativo húmedo, Cocción de solera, Calor rotativo, Turbo grill, Grill rápido, Función Pizza, Calentamiento Superior/Inferior
Funciones del reloj	Hora actual, Duración, Temporizador
Accesorios incluidos	Rejilla metálica, Bandeja de cocción, Bandeja para asar, Depósito de agua, Manguera de desagüe
Sistema de limpieza	Aqua Clean (limpieza al vapor)
Seguridad	Termostato de seguridad, ventilador de refrigeración, bloqueo infantil (recomendado)
Iluminación interior	Bombilla halógena, clase G, reemplazable (300°C)
Reparabilidad	Piezas de repuesto originales, servicio postventa autorizado

Preguntas frecuentes - LOC3S40X2 ELECTROLUX

¿Cómo ajustar la hora en el horno Electrolux LOC3S40X2?

En la primera conexión o después de un corte de energía, la pantalla parpadea. Use las teclas + y - para ajustar la hora. Después de unos 5 segundos, el símbolo deja de parpadear y la hora queda guardada.

¿Cómo usar la cocción al vapor?

Abra la tapa del depósito de agua y vierta agua hasta que se encienda el indicador «Depósito lleno» (máx. 900 ml). Seleccione la función Calor rotativo + Vapor y la temperatura entre 130°C y 230°C. Después de cocinar, vacíe el depósito a través de la válvula de desagüe.

¿Qué hacer si la iluminación interior no funciona?

Verifique que la bombilla no esté fundida. Para reemplazarla, apague el horno, desconéctelo, retire el difusor de vidrio y sustituya la bombilla por una nueva resistente a 300°C. Si el problema persiste, contacte al servicio postventa.

¿Cómo limpiar el horno con la función Aqua Clean?

Vierta 300 ml de agua en la bandeja de la cavidad. Seleccione la función Calentamiento Superior/Inferior / Limpieza Aqua Clean a 90°C durante 30 minutos. Después de enfriar, limpie la cavidad con un paño suave.

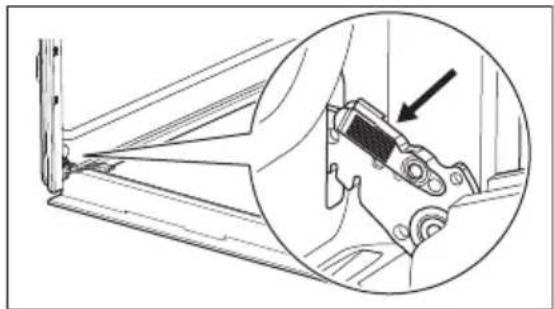

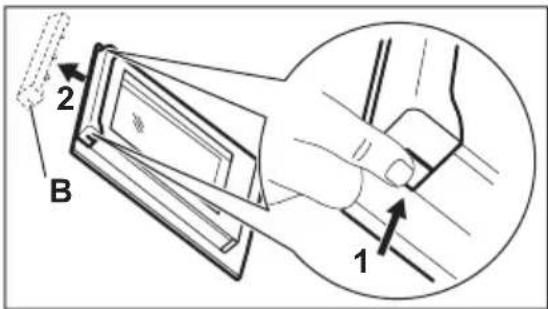

¿Cómo quitar y limpiar la puerta del horno?

Abra la puerta completamente, levante los pestillos de las bisagras y luego ciérrela a la mitad para desengancharla. Colóquela sobre un paño. Retire el embellecedor y el panel de vidrio interior. Limpie los vidrios con agua jabonosa y vuelva a montar en orden inverso.

¿Qué modos de cocción usar para repostería?

Para pasteles, use Calor rotativo (3 niveles) o Calentamiento Superior/Inferior. Para galletas, prefiera Calor rotativo. La tabla de cocción en el manual proporciona tiempos y temperaturas precisos según el tipo de repostería.

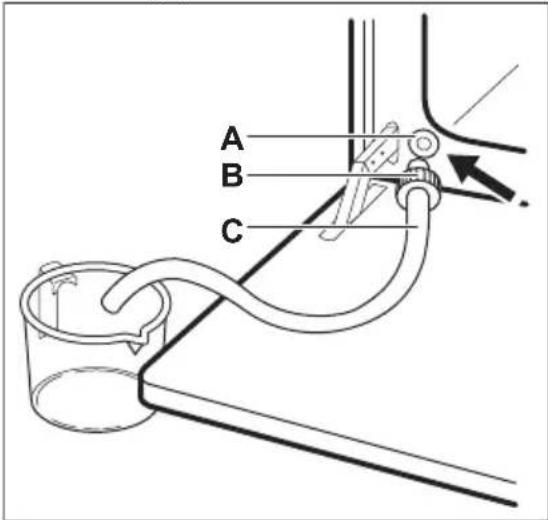

¿Cómo vaciar el depósito de agua después de la cocción al vapor?

Espere a que el horno se enfríe. Coloque un recipiente debajo de la válvula de desagüe. Inserte el extremo de la manguera de desagüe en la válvula y presione varias veces hasta que deje de salir agua. Retire el extremo. No reutilice el agua drenada.

¿Qué significa el indicador del depósito de agua?

El indicador «Depósito lleno» (símbolo) se enciende cuando el depósito está suficientemente lleno. El indicador «Depósito vacío» parpadea cuando el agua se ha agotado. Llene el depósito si es necesario.

¿Cómo ahorrar energía con este horno?

Use la función Calor rotativo húmedo, no precaliente innecesariamente, abra la puerta lo menos posible y apague el horno 3 a 10 minutos antes del final para usar el calor residual.

¿Qué hacer si aparece agua en la cavidad del horno?

Verifique que el depósito de agua no esté demasiado lleno. Si el problema persiste, puede haber residuos de cal. Limpie el depósito con ácido cítrico (consulte el manual). Si hay fugas de agua, contacte al servicio postventa.

MANUAL DE USUARIO LOC3S40X2 ELECTROLUX

ES Manual de instrucciones | Horno de vapor 102

Le damos la bienvenida a Electrolux. Gracias por elegir nuestro aparato.

En nuestro esfuerzo por ser sostenibles, reducimos el papel y ofrecemos los manuales de usuario al completo en línea. Acceda a su manual de usuario completo en electrolux.com/manuals

Obtenga consejos, folletos, soluciones a problemas e información de servicio y reparación en electrolux.com/support

Para más recetas, consejos y resolución de problemas, descargue la aplicación My Electrolux Kitchen.

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD....102
2. INSTRUCCIONES DE SEGURIDAD.... 104
3. INSTALACIÓN.... 107
4. DESCRIPCIÓN DEL PRODUCTO....109
5. PANEL DE MANDOS....109
6. ANTES DEL PRIMER USO....110
7. USO DIARIO....110
8. FUNCIONES DEL RELOJ....112
9. USO DE LOS ACCESORIOS.... 114
10. FUNCIONES ADICIONALES.... 116
11. CONSEJOS....116
12. MANTENIMIENTO Y LIMPIEZA.... 120
13. SOLUCIÓN DE PROBLEMAS.... 124
14. EFICACIA ENERGÉTICA.... 125
15. ASPECTOS MEDIOAMBIENTALES....126

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

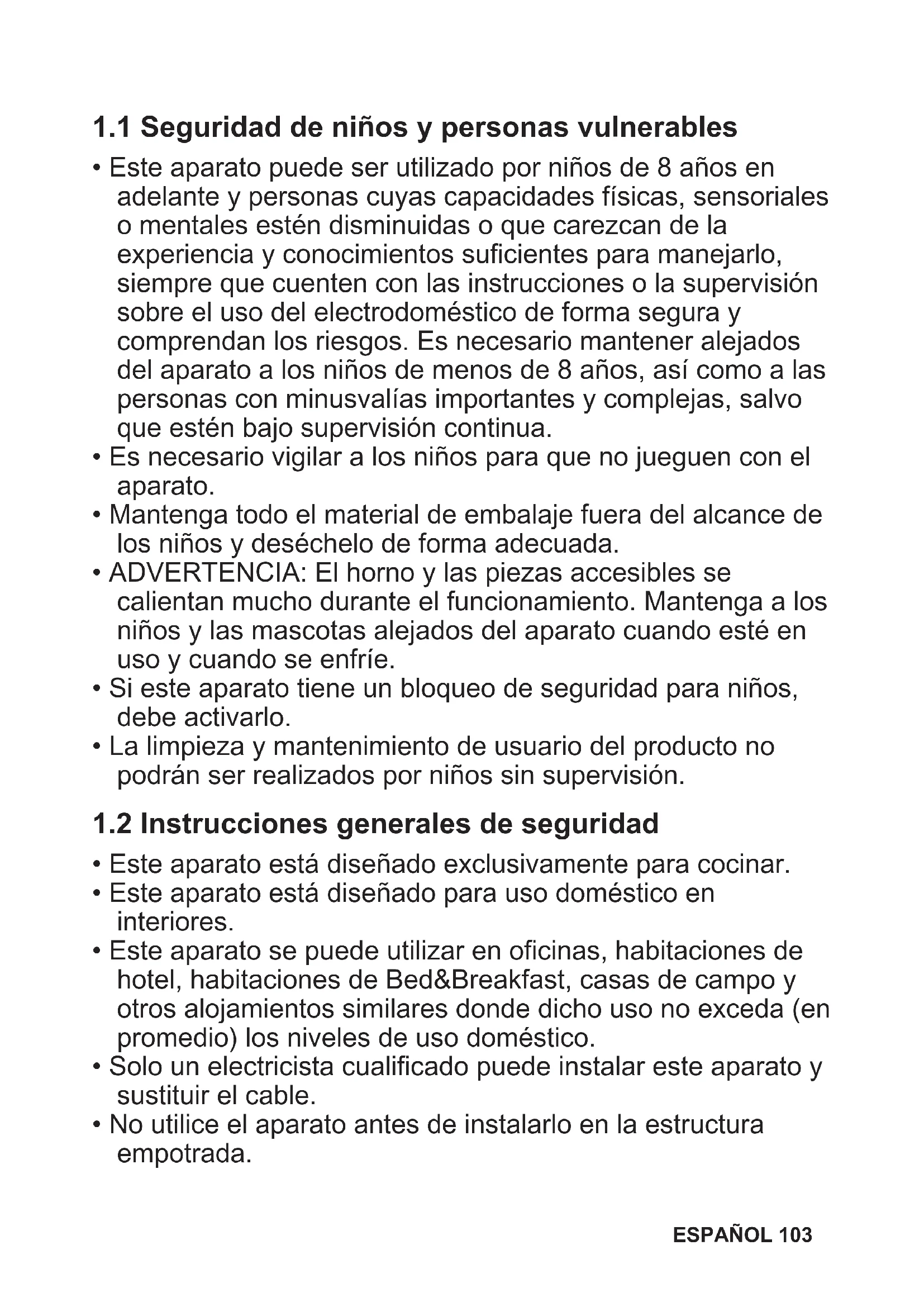

1.1 Seguridad de niños y personas vulnerables

- Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando esté en uso y cuando se enfríe.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado exclusivamente para cocinar.
• Este aparato está diseñado para uso doméstico en interiores.
• Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.
• Solo un electricista cualificado puede instalar este aparato y sustituir el cable.

• No utilice el aparato antes de instalarlo en la estructura empotrada.

• Desenchufe el aparato de la red eléctrica antes de realizar tareas de mantenimiento.

• Si el cable de alimentación presenta algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.
• ADVERTENCIA: Asegúrese de que el aparato está apagado antes de cambiar la bombilla para evitar el riesgo de descarga eléctrica.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Debe tener cuidado para evitar tocar los elementos de calentamiento o la superficie del interior del aparato.
• Utilizar siempre guantes o manoplas para horno para retirar o introducir accesorios o recipientes.

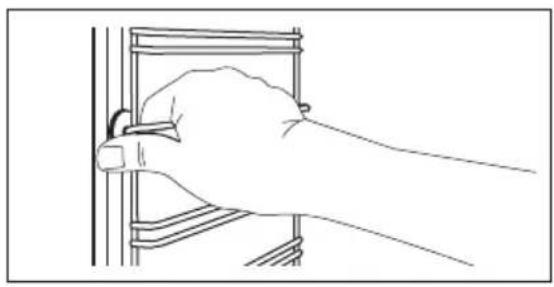

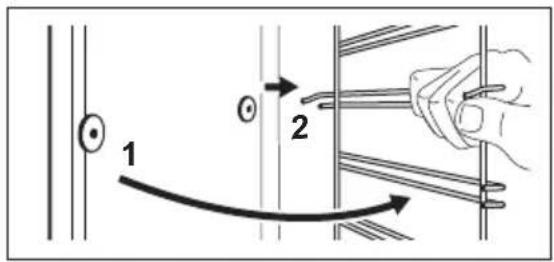

• Para retirar los carriles de apoyo, tire primero del frontal del carril y, a continuación, separe el extremo trasero de las paredes laterales. Instale los carriles de apoyo en el orden inverso.
• No utilice un limpiador a vapor para limpiar el aparato.
• No utilice productos de limpieza abrasivos ásperos ni rascadores de metal afilado para limpiar el cristal de las tapas abisagradas de la placa si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciese añicos.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Sólo un técnico cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.

• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.

• No tire nunca del aparato sujetando el asa.

• Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Antes de montar el aparato, compruebe si la puerta se abre sin limitaciones.
• El aparato está equipado con un sistema de refrigeración eléctrica. Debe utilizarse con la fuente de alimentación eléctrica.

Altura mínima del armario(Altura mínima del armariodebajo de la encimera)	580 (600) mm
Ancho del armario 560 mm
Profundidad del armario 550 (550) mm
Altura de la parte frontal delaparato	589 mm
Altura de la parte traseradel aparato	571 mm
Anchura de la parte frontaldel aparato	595 mm
Anchura de la parte traseradel aparato	559 mm
Fondo del aparato 569 mm
Fondo empotrado del apa-rato	548 mm
Fondo con la puerta abierta 1022 mm
Tamaño mínimo de la aber-tura de ventilación. Abertu-ra situada en la parte trasera inferior	560x20 mm
Longitud del cable de ali-mentación. El cable está enla esquina derecha de laparte trasera	1500 mm
Tornillos de montaje 4x25 mm

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de

alimentación del aparato, debe hacerlo el centro de servicio técnico autorizado.

- Evite que el cable de red toque o entre en contacto con la puerta del aparato o con el hueco por debajo del aparato, especialmente mientras funciona o si la puerta está caliente.

- Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.

- Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.

- Si la toma de corriente está floja, no conecte el enchufe.

- No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

- Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

- La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

- Este aparato se suministra únicamente con cable de alimentación.

Tipos de cables aplicables para su instalación o cambio para Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Para ver la sección del cable, consulte la potencia total indicada en la placa de características. También puede consultar la tabla:

Potencia total (W) Sección del cable (mm²)

máximo 1380 3x0.75

máximo 2300 3x1

Potencia total (W) Sección del cable (mm²)

máximo 3680 3x1.5

El cable de tierra (cable verde/amarillo) debe ser 2 cm más largo que los cables de fase marrón y neutro azul.

2.3 Uso

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.

• No cambie las especificaciones de este aparato.
• Asegúrese de que las aberturas de ventilación no están bloqueadas.
• No deje el aparato desatendido durante el funcionamiento.
• Apague el aparato después de cada uso.
• Tenga cuidado al abrir la puerta del aparato mientras funciona. Puede liberarse aire caliente.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• No ejerza presión sobre la puerta abierta.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede provocar una mezcla de alcohol y aire.
• No deje que los chispas ni las llamas abiertas entren en contacto con el aparato cuando abra la puerta.
• No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

ADVERTENCIA!

Podría dañar el aparato.

• Para evitar daños o decoloraciones en el esmalte:
• no coloque recipientes ni otros objetos directamente en la base.
• no coloque papel de aluminio directamente en la parte inferior del interior del aparato.

• no ponga agua directamente en el aparato caliente.

• no deje platos húmedos ni alimentos en el aparato una vez finalizada la cocción.

• tenga cuidado al retirar o instalar los accesorios.

• La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.

• Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas provocan manchas permanentes.
• Cocina siempre con la puerta del aparato cerrada.
• Si el aparato se instala detrás de un panel de un mueble (por ejemplo una puerta) asegúrese de que la puerta nunca esté cerrada mientras funciona el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, el alojamiento o el suelo. No cierre del panel del armario hasta que el aparato se haya enfriado completamente después de su uso.

2.4 Mantenimiento y limpieza

ADVERTENCIA!

Existe riesgo de lesiones, incendios o daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato esté frío. Los paneles de cristal pueden romperse.
• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico autorizado.
• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones de seguridad del envase.

2.5 Cocción al vapor

ADVERTENCIA!

Existe riesgo de lesiones y daños en el aparato.

- El vapor liberado puede causar quemaduras:

- No abra la puerta del aparato durante la cocción al vapor.

- Abra la puerta del aparato con cuidado después del funcionamiento de la cocción al vapor.

2.6 Iluminación interna

ADVERTENCIA!

Riesgo de descarga eléctrica.

- En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras

aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

- Este producto contiene una fuente luminosa de la clase de eficiencia energética G.

- Utilice solo bombillas de las mismas características.

2.7 Asistencia tecnica

- Para reparar el aparato, póngase en contacto con el centro de servicio autorizado.

- Utilice solamente piezas de recambio originales.

2.8 Eliminación

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

- Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.

- Corte el cable eléctrico cerca del aparato y deséchelo.

- Retire el pestillo de la puerta para evitar que los niños o las mascotas queden atrapados en el aparato.

3. INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Empotrado

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Fijación del horno al mueble

4. DESCRIPCIÓN DEL PRODUCTO

4.1 Resumen general

4 63 5 72 8 17 9 10 11 12 16 ⑤ ④ ③ ② ① 15 14 13

1 Panel de control
2 Mando de las funciones de cocción
3 Piloto/símbolo de alimentación
4 Pantalla
5 Mando de control (para la temperatura)
6 Indicador/símbolo de temperatura
7 Indicador del depósito de agua
8 Compartimento de agua
9 Resistencia
10 Bombilla
11 Ventilador
12 Relieve de la cavidad- Contenedor de limpieza con agua
13 Soporte de parrilla extraíble
14 Tubo de desagüe
15 Válvula de desagüe
16 Posiciones de las parrillas
17 Entrada del vapor

4.2 Accesorios

• Parrilla

Para utensilios de cocina, moldes de pastelería, asados.
- Bandeja

Para bizcochos y galletas.

• Parrilla/sartén para asar

Para hornear y asar o como bandeja para grasa.

5. PANEL DE MANDOS

5.1 Mandos escamoteables

Para usar el aparato, presione el mando. El mando sale del alojamiento.

5.2 Sensores / botones

—	Para ajustar la hora.
💡	Para ajustar una función de reloj.
+	Para ajustar la hora.

5.3 Pantalla

A B 08:08 →

A. Funciones del reloj B. Temporizador

6. ANTES DEL PRIMER USO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Antes del primer uso

El horno puede emitir olores y humos durante el precalentamiento. Asegúrese de que la sala esté ventilada.

Paso 1 Paso 2

Paso 3

Ajuste el reloj Limpie el horno Precaliente el horno vacío

1. • pulse, para ajustar la hora. Después de unos 5 segundos, el parpadeo cesa y la pantalla indica la hora ajustada.

2. Retire todos los accesorios del horno y carriles laterales extraíbles del horno.

3. Limpie el horno y los accesorios solo con un paño de microfibra humedecido en agua tibia y detergente suave.

4. Seleccione la temperatura máxima para la función: Tiempo: 1 h.

5. Seleccione la temperatura máxima para la función: Tiempo: 15 min.
6. Seleccione la temperatura máxima para la función: Tiempo: 15 min.

Apague el horno y espere a que esté frío. Coloque los accesorios y carriles de apoyo extraíbles en el horno.

7. USO DIARIO

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Cómo configurar: Función de cocción

Paso 1 Gire el mando del horno para seleccionar una función de cocción.

Paso 2 Gire el mando de control para seleccionar la temperatura.

Paso 3 Al terminar la cocción, gire los mandos hasta la posición de apagado para apagar el horno.

7.2 Cocción al vapor

Utilice exclusivamente agua. No utilice agua filtrada (desmineralizada) ni destilada. No utilice otros líquidos. No coloque líquidos inflamables o con alcohol en el compartimento de agua.

1. Ajuste la función

1. Presione la tapa del compartimento de agua para abrirlo.

2. Llene el compartimento de agua hasta que se encienda el indicador de depósito lleno.

La capacidad máxima del depósito es de 900 ml. Es suficiente para aproximadamente 55 - 60 minutos de cocción.

1. Empuje el compartimento de agua hasta su posición inicial.

2. Regule la temperatura entre 130 °C y 230 °C.

La cocción al vapor da buen resultado dentro de este intervalo de temperaturas.

1. Vacíe el depósito de agua después de cada cocción al vapor.

Después de cada cocción al vapor, espere un mínimo de 60 minutos para evitar que el agua caliente salga por la válvula de desagüe.

PRECAUCIÓN!

El aparato está caliente. Existe riesgo de quemaduras. Tenga cuidado cuando vacíe el compartimento de agua.

7.3 Indicador del depósito de agua

[270W]	El depósito está lleno.
[BXBT]	El depósito está vacío.Vuelva a llenar el depósito.

Si llena demasiado el depósito, el agua sobrante circula hasta el fondo del horno por

el desagüe de seguridad. Retire el agua con una esponja.

7.4 Cómo vaciar el depósito de agua

PRECAUCIÓN!

Asegúrese de que el horno está frío antes de vaciar el depósito de agua.

1. Prepare el tubo de desagüe (C), incluido en el embalaje junto con el manual de instrucciones. Coloque el conector (B) en uno de los extremos del tubo de desagüe.
2. Coloque el segundo extremo del tubo de desagüe (C) en un recipiente. Sitúelo en una posición más baja que la válvula de salida (A).

A B C

1. Abra la puerta del horno y coloque el conector (B) en la válvula de salida (A).
2. Presione varias veces el conector cuando vacíe el depósito de agua. Puede que quede un poco de agua en el depósito cuando se enciende el indicador de depósito vacío Espere hasta que el agua deje de salir por la válvula de desagüe.
3. Cuando el agua deje de salir, retire el conector de la válvula.

No utilice el agua drenada para rellenar el depósito de agua.

7.5 Funciones de cocción

Función de cocción	Aplicación
	El horno está apagado.
Posición de apagado
	Para encender la luz.
Luz
[SXHT]Turbo + Vapor	Para cocinar platos al vapor. Utilice esta función para reducir el tiempo de cocción y conservar las vitaminas y los nutrientes de los alimentos. Seleccione la función y ajuste la temperatura entre 130 °C y 230 °C.
Horneado húmedo + ventil.	Función diseñada para ahorrar energía durante la cocción.Cuando se utiliza esta función, la temperatura del horno puede diferir de la temperatura programada. La potencia calorífica puede reducirse. Para más información, consulte el capítulo “Uso diario”, Notas sobre: Horneado húmedo + ventil..
[08AD]Calor inferior	Para hornear pasteles con base crujiente y conservar alimentos.
Aire caliente	Para hornear en hasta tres posiciones de parrilla a la vez y para secar alimentos.Ajuste la temperatura entre 20 y 40 °C menos que para Cocción convencional.

8. FUNCIONES DEL RELOJ

8.1 Funciones del reloj

función de reloj Aplicación
Hora	Ajustar, modificar o comprobar la hora.
[$2HX]Duración	Programar la duración del funcionamiento del horno.

función de reloj Aplicación

Avisador

Para configurar una cuenta atrás. Esta función no influye en el funcionamiento del horno. Puede ajustar esta función cualquier momento, incluso si el horno está apagado.

8.2 Cómo ajustar: Funciones de reloj

Cómo ajustar: Hora

- parpadea al conectar el horno a la corriente eléctrica si ha habido un corte de corriente o si no está ajustado el temporizador.

Después de unos 5 segundos, el parpadeo cesa y la pantalla indica la hora ajustada.

Cómo cambiar: Hora

Paso 1 ⚠ - pulsa repetidamente para cambiar la hora del día. ⏰ empieza a parpadear.

Paso 2 +, - pulsa para ajustar la hora. Después de unos 5 segundos, el parpadeo cesa y la pantalla indica la hora ajustada.

Cómo ajustar: Duración

Paso 1 Programa una función y una temperatura del horno.

Paso 2 ⚠️ - pulsa repetidamente. |→| empieza a parpadear.

Paso 3 +, - pulsa para fijar la duración.

La pantalla muestra: |→|

|→| - parpadea cuando termina la hora ajustada. La señal suena y el horno se apaga.

Paso 4 Pulsa cualquier tecla para detener la señal.

Paso 5 Gira los mandos a la posición de apagado.

Paso 2 + , - pulsa para ajustar la hora. La función empieza automáticamente tras 5 segundos. Al finalizar el tiempo programado, sonará la señal acústica.

Paso 3 Pulsa cualquier tecla para detener la señal.

Paso 4 Gira los mandos a la posición de apagado.

Instrucciones para cancelar: Funciones de reloj

Paso 1

- pulsa repetidamente hasta que el símbolo de la función de reloj empiece a parpadear.

Paso 2

Mantén pulsado: .

La función de reloj se apaga después de unos segundos.

9. USO DE LOS ACCESORIOS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

9.1 Inserción de accesorios

Una pequeña muesca en la parte superior aumenta la seguridad. Las hendiduras

también son dispositivos antivuelco. El borde elevado que rodea la bandeja evita que los utensilios de cocina resbalen de la parrilla.

Parrilla:

Inserte la parrilla entre las guías del carril y asegúrese de que las hendiduras apuntan hacia abajo.

Introduzca la bandeja entre las guías del carril de apoyo.

9.2 Accesorios para cocción al vapor

El kit de accesorios para cocinar al vapor no se incluye con el horno. Para obtener más información, póngase en contacto con su proveedor local.

Bandeja alimentaria para hornear en modalidad de cocción al vapor

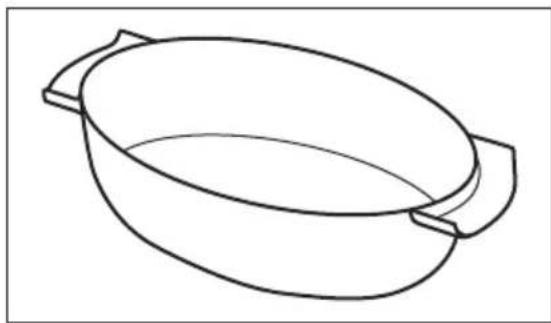

La bandeja alimentaria para hornear consta de un cuenco de cristal (A), una tapa (B), un tubo del inyector (C), un inyector (D) y un grill de acero (E).

Cuenco de cristal (A) Tapa (B)

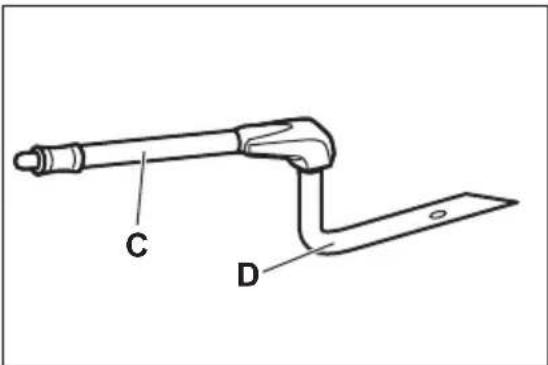

Inyector, tubo del inyector y grill de acero.

El tubo del inyector (C) se utiliza para cocinar al vapor; el inyector (D) se utiliza para cocinar con vapor directo.

C D

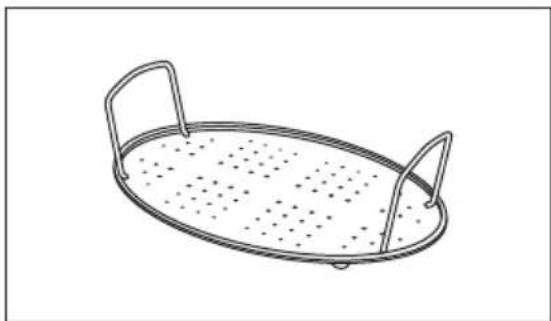

Grill de acero (E)

• No coloque la bandeja de horneado caliente sobre superficies frías o húmedas.

• No vierta líquidos fríos en la bandeja cuando esté caliente.

• No utilice la bandeja sobre una superficie de cocción caliente.

• No limpie la bandeja con productos abrasivos, estropajos ni polvos.

9.3 Cocción al vapor en bandeja alimentaria para hornear

Paso 1	Coloque la bandeja para hornear en el grill de acero y cúbrala con la tapa. Coloque el tubo del inyector en el orificio de la tapa. Coloque la bandeja en el segundo nivel desde abajo.
Paso 2	Conecte el tubo del inyector a la entrada del vapor.
Paso 3	Ajuste el horno en la función de cocción al vapor.

9.4 Cocción directa al vapor

Coloque la bandeja en el grill de acero. Añada algo de agua. No utilice la tapa.

ADVERTENCIA!

El inyector puede estar caliente cuando el horno está funcionando. Utilice siempre guantes para horno. Retire el inyector del horno cuando no utilice la función de vapor.

Paso 1	Conecte el inyector con el tubo del inyector. Conecte el tubo del inyector a la entrada del vapor.
Paso 2	Coloque la bandeja en el primer o segundo nivel desde abajo.Asegúrese de que el tubo del inyector no está atascado. Mantenga el inyector alejado de la resistencia.
Paso 3	Ajuste el horno en la función de cocción al vapor.
Para cocinar alimentos como pollo, pato, pavo o pescados grandes, coloque el inyector dentro de los alimentos.

10.1 Ventilador de refrigeración

Cuando el aparato está en funcionamiento, el ventilador de enfriamiento se enciende automáticamente para mantener frías sus superficies. Si apaga el aparato, el ventilador de enfriamiento puede seguir funcionando hasta que se enfríe.

10.2 Termostato de seguridad

El funcionamiento incorrecto del horno o los componentes defectuosos pueden provocar

sobrecalentamientos peligrosos. Para evitarlo, el horno dispone de un termostato de seguridad que interrumpe la alimentación. El horno se vuelve a encender automáticamente cuando desciende la temperatura.

11. CONSEJOS

Consulte los capítulos sobre seguridad.

11.1 Recomendaciones de cocción

El horno tiene cinco niveles.

Cuente los niveles de las parrillas desde abajo hacia arriba.

El horno puede hornear o asar de forma diferente al horno que tenía antes.

Hornear pasteles

No abra la puerta del horno antes de que transcurran 3/4 del tiempo de cocción programado.

Si utiliza dos bandejas al mismo tiempo, mantenga un nivel vacío entre ellas.

Cocinar carne y pescado

Utilice una bandeja honda cuando cocine alimentos muy grasos para evitar que posibles derrames o salpicaduras manchen el horno de forma permanente.

Deje reposar la carne unos 15 minutos antes de cortarla para que el jugo no se escurra.

Para evitar un exceso de humo en el horno durante el asado, añada un poco de agua a la bandeja honda. Para evitar la condensación de humo, añada agua cada vez que se seque.

Tiempos de cocción

Los tiempos de cocción dependen del tipo de alimento, además de su consistencia y volumen.

Al principio, esté pendiente del avance la cocción. Averigüe los mejores ajustes (temperatura, tiempo de cocción, etc.) para sus utensilios de cocina, recetas y cantidades cuando utilice este aparato.

11.2 Horneado húmedo + ventil. - accesorios recomendados

Utilice molde y recipientes oscuros y mates. Tiene mejor absorción del calor que los platos de color claro y brillantes.

Oscuro, mate 28 cm de diámetro

Oscuro, mate 26 cm de diámetro

Ramequines

Cerámica 8 cm de diámetro, 5 cm de altura

Oscuro, mate 28 cm de diámetro

11.3 Horneado húmedo + ventil.

Para obtener el mejor resultado, siga las recomendaciones de la tabla siguiente.

(°C) (min)

Rollitos dulces, 12 piezas

bandeja o bandeja honda 175 3 40 - 50

Rollitos, 9 piezas bandeja o bandeja honda 180 2 35 - 45

Pizza congelada, parrilla 180 2 45 - 55 0,35 kg

Brazo de gitano bandeja o bandeja honda 170 2 30 - 40

Brownie bandeja o bandeja honda 170 2 45 - 50

		(°C) (min)
Soufflé, 6 piezas ramekin cerámico sobre parri-lla		190 3 45 - 55
Base de masa brisé molde de base sobre parrilla 180 2 35 - 45
Tarta Victoria bandeja de hornear sobre pa-rrilla		170 2 35 - 50
Pescado pochado, 0,3 kg	bandeja o bandeja honda 180 2 35 - 45
Pescado entero, 0,2 kg	bandeja o bandeja honda 180 3 25 - 35
Filete de pescado, 0,3 kg	molde para pizza sobre parrilla 170 3 30 - 40
Carne pochada, 0,25 kg	bandeja o bandeja honda 180 3 35 - 45
Shashlik, 0,5 kg bandeja o bandeja honda 180 3 40 - 50
Galletas, 16 piezas bandeja o bandeja honda 150 2 30 - 45
Mostachones de al-mendra, 20 piezas	bandeja o bandeja honda 180 2 45 - 55
Magdalenas, 12 pie-zas	bandeja o bandeja honda 170 2 30 - 40
Tarta salada, 16 pie-zas	bandeja o bandeja honda 170 2 35 - 45
Galletas crujientes de masa quebrada, 20 piezas	bandeja o bandeja honda 150 2 40 - 50
Tartaletas, 8 piezas bandeja o bandeja honda 170 2 30 - 40
Verduras pochadas, 0,4 kg	bandeja o bandeja honda 180 2 35 - 45
Tortilla vegetariana molde para pizza sobre parrilla 180 3 35 - 45
Verduras mediterrá-neas, 0,7 kg	bandeja o bandeja honda 180 4 35 - 45

11.4 Información para institutos de pruebas

Pruebas realizadas de conformidad con IEC 60350-1.

	(°C) (min)
Pastelillos,20 unidas-por bandeja	Cocción convencional	Bandeja 3 170 20 - 35 -
Pastelillos,20 unidas-por bandeja	Aire caliente Bandeja 3 150 - 160 20 - 35 -
Pastelillos,20 unidas-por bandeja	Aire caliente Bandeja 2 y 4 150 - 160 20 - 35 -
Tarta de manzana, 2moldes, ∅20 cm	Cocción convencional	Parrilla 2 180 70 - 90 -
Tarta de manzana, 2moldes, ∅20 cm	Aire caliente Parrilla 2 160 70 - 90 -
Bizcocho sin grasa,molde parabizcocho∅26 cm	Cocción convencional	Parrilla 2 170 40 - 50 Precaliente el horno	durante 10 min
Bizcocho sin grasa,molde parabizcocho∅26 cm	Aire caliente Parrilla 2 160 40 - 50 Precaliente el horno		durante 10 min
Bizcocho sin grasa,molde parabizcocho∅26 cm	Aire caliente Parrilla 2 y 4 160 40 - 60 Precaliente el horno		durante 10 min
Mantecados	Aire caliente Bandeja 3 140 - 150 20 - 40 -
Mantecados	Aire caliente Bandeja 2 y 4 140 - 150 25 - 45 -
Mantecados	Cocción convencional	Bandeja 3 140 - 150 25 - 45 -
Tostadas, 4- 6 trozos	Grill Parrilla 4 máx. 1 - 5 Precaliente el horno	(°C) (min)	durante 10 min
Hamburguesa de vacuno, 6 piezas, 0,6 kg	Grill Parrilla, ban-deja de go-teo	4 máx. 20 - 30 Coloque la parrilla en	el cuarto nivel y la gra-sera en el tercer nivel del horno. De la vuelta a la comida a la mitad del tiempo de cocción. Precaliente el horno durante 10 min

12. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

12.1 Notas sobre la limpieza

Agentes limpiadores

Limpie la parte frontal del aparato solo con un paño de microfibra humedecido en agua tibia y detergente suave. Limpie y compruebe la junta de la puerta alrededor del interior.

Utilice un producto de limpieza para limpiar las superficies metálicas.

Limpie las manchas con un detergente suave.

Uso diario

Limpie el interior después de cada uso. La acumulación de grasa u otros residuos puede provocar un incendio.

Puede aparecer condensación por humedad en el aparato o en los paneles de cristal. Para reducir la condensación ponga en funcionamiento el horno 10 minutos antes de cocinar. No guarde la comida en el aparato más de 20 minutos. Seque la cavidad solo con un paño de microfibra después de cada uso.

Accesorios

Limpie todos los accesorios después de cada uso y déjelos secar. Use solo un paño suave humedecido en agua tibia y detergente suave. No lave los accesorios en el lavavajillas.

Evite limpiar los accesorios antiadherentes con limpiadores abrasivos u objetos afilados.

12.2 Cómo quitar: Carriles de apoyo

Para limpiar el horno, retire los carriles de apoyo.

Paso 1 Apague el horno y espere a que esté frío.

Paso 2 Tire de la parte delantera del carril de apoyo para separarlo de la pared lateral.

Paso 3 Tire del extremo trasero del carril de apoyo para separarlo de la pared y extráigalo.

Paso 4 Instale los carriles de apoyo en el orden inverso.

1 2

12.3 Instrucciones de uso: Limpieza con agua

Este procedimiento de limpieza utiliza humedad para eliminar las partículas de grasa y alimentos restantes en el horno.

Paso 1 Vierta agua en el relieve del interior. 300 ml.

Paso 2

Seleccione la función:

Paso 3 Ajuste la temperatura a 90 °C.

Paso 4 Deje funcionar el horno 30 minutos.

Paso 5 Apague el horno.

Paso 6 Espere hasta que el horno esté frío. Se- que el interior con un paño suave.

12.4 Cómo limpiar: Depósito de agua

Paso 1 Apague el horno.

Paso 2 Coloque una bandeja honda debajo de la entrada de vapor.

Paso 3 Vierta agua en el compartimento de agua: 850 ml. Añada ácido cítrico: 5 cucharaditas. Espere 60 min.

Paso 4 Active el horno y ajuste la función: Turbo + Vapor. Ajuste la temperatura a 230 °C. Apague el horno después de 25 minutos y espere hasta que esté frío.

Paso 5 Active el horno y ajuste la función: Turbo + Vapor. Ajuste la temperatura a entre 130 y 230 °C. Apague el horno después de 10 minutos y espere hasta que esté frío.

Para evitar residuos de cal, vacíe el depósito de agua después de cada cocción de vapor.

Cuando termina la limpieza:

Apague el horno. Vacíe el depósito de agua Consulte el capítulo “Cómo vaciar el depósito de agua”.

Enjuague el tanque de agua y limpie los residuos de cali res-tantes con un paño suave.

Utilice agua templada y un detergente suave para limpiar el tubo de desagüe.

En la siguiente tabla se muestra el rango de dureza del agua (dH) con el nivel correspondiente de depósito de calcio y la calidad del agua. Cuando la dureza del agua supere el nivel 4, llene el compartimento de agua con agua embotellada.

Dureza del agua Tira de prueba Depósito de calcio (mg/l)		Clasificación del agua	Limpie el depósito de agua cada
Nivel dH
1 0 - 7 0 - 50 blanda 75 ciclos - 2,			meses
2 8 - 14 51 - 100 intermedia 50 ciclos			ses
3 15 - 21 101 - 150 dura 40 ciclos			meses
4 22 - 28 más de 151 muy dura 3

12.5 Cómo quitar e instalar: Puerta

La puerta del horno tiene dos paneles de cristal. Puede retirar la puerta del horno y el panel interno de cristal para limpiarlo. Lee enteramente las instrucciones de "Extracción e instalación de la puerta" antes de retirar los paneles de cristal.

PRECAUCIÓN!

No utilices el horno sin los paneles de cristal.

Paso 1 Abra completamente la puerta y sujete las dos bisagras.

Paso 2 Levanta y tira de los pestillos hasta que hagan clic.

Paso 3 Cierre la puerta del horno hasta la primera posición de apertura (a mitad de camino). A continuación, levanta y tira de la puerta para extraerla de su sitio.

Paso 4 Coloque la puerta sobre un paño suave en una superficie estable.

Paso 5 Sujete el marco de la puerta (B) por el borde superior de la puerta por ambos lados y empuje hacia dentro para soltar el cierre.

Paso 6 Tire del borde del acabado de la puerta hacia delante para desengancharla.

2 B 1

Paso 7 Sujete el panel de la puerta de cristal por el borde superior y extráigalo con cuidado. Asegúrese de que el cristal se desliza completamente fuera de los soportes.

Paso 8 Limpie los paneles de cristal con agua y jabón. Seque cuidadosamente los paneles de cristal con cuidado. No limpies los paneles de cristal en el lavavajillas.

Paso 9 Después de la limpieza, instala el panel de cristal y la puerta del horno.

Si la puerta está instalada correctamente, oirás un clic al cerrar los pestillos.

La zona serigrafiada debe estar orientada hacia el lado interior de la puerta. Después de la instalación, asegúrate de que la superficie del marco del panel de cristal de las zonas serigrafiadas no esté áspera al contacto.

Al instalarlo correctamente, el acabado de la puerta hace clic.

Asegúrese de que coloca correctamente el panel de cristal interno en los puntos de sujeción adecuados.

12.6 Cómo cambiar: Bombilla

ADVERTENCIA!

Riesgo de descarga eléctrica. La lámpara puede estar caliente.

Coja siempre la bombilla halógena con un paño para evitar quemar los residuos de grasa.

Antes de reemplazar la bombilla:

Paso 1 Paso 2 Paso 3
Apague el horno. Espere hasta que el horno esté frío.	Desconecte el horno de la red. Coloque un paño en el fondo de la cavidad.

Bombilla trasera

Paso 1 Gire la tapa de cristal para extraerla.

Paso 2 Limpie la tapa de cristal.

Paso 3 Cambie la bombilla por otra apropiada termorresistente hasta 300 °C.

Paso 4 Instale la tapa de cristal.

13. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

13.1 Qué hacer si...

En cualquier caso no incluido en esta tabla, por favor contacte con un Centro de Servicio Autorizado.

Problema Compruebe que...

El horno no se calienta. Ha saltado el fusible.
La junta de la puerta está dañada.	No utilice el horno. Póngase en contacto con el servicio técnico autorizado.
La pantalla muestra “12.00”.	Se ha producido un corte de corriente. Ajuste la hora.
Hay agua en el interior del horno.	No hay demasiada agua en el depósito.
- el indicador está apagado.	No hay agua suficiente en el depósito. Si el agua empieza a verterse en el horno y el indicador sigue apagado, póngase en contacto con el servicio técnico.

Problema Compruebe que...

- indicador está encendido.	Hay agua suficiente en el depósito. Si el depósito está lleno y el indicador sigue encendido, póngase en contacto con el servicio técnico.
La cocción al vapor no funciona.	No hay residuos de cal en la abertura de la entrada de vapor.
La cocción al vapor no funciona.	Hay agua en el depósito.
El depósito de agua tarda más de tres minutos en vaciarse o el agua fluye desde la entrada de entrada del vapor.	No hay residuos de cal en la abertura de la entrada de vapor. Limpie el depósito de agua.
La bombilla no funciona.	La bombilla se ha fundido.

13.2 Datos de servicio

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicio técnico autorizado.

Los datos que necesita para el Centro de servicio técnico se encuentran en la placa de características. La placa de características se encuentra en el marco delantero del interior del aparato. No retire la placa de características de la cavidad del aparato.

Se recomienda escribir los datos aquí:

Modelo (MOD): ....

Número de producto (PNC) ....

14.1 Información del producto y ficha de información del producto conforme a la normativa de la UE sobre etiquetado energético y diseño ecológico

Nombre del proveedor Electrolux

Identificación del modelo LOC3S40X2 949494046

Índice de eficiencia energética 95.3

Clase de eficiencia energética A

Consumo de energía con una carga estándar, modo convencional 0.93kWh/ciclo

Consumo de energía con una carga estándar, modo de ventilador 0.81kWh/ciclo forzado

Número de cavidades 1

Fuente de energía Electricidad

Volumen 721

Tipo de horno Horno empotrable

Masa 28.4kg

IEC/EN 60350-1 - Aparatos electrodomésticos de cocción - Parte 1: Gamas, hornos, hornos de vapor y grills - Métodos de medida del rendimiento.

14.2 Ahorro energético

El aparato tiene características que le ayudan a ahorrar energía durante la cocina de cada día.

Asegúrese de que la puerta del aparato esté cerrada cuando esté en funcionamiento. No abra la puerta del aparato muchas veces durante la cocción. Mantenga limpia la junta de la puerta y asegúrese de que está bien fijada en su posición.

Utilice utensilios de cocina de metal para mejorar el ahorro energético.

No precaliente el aparato antes de cocinar en la medida de lo posible.

Reduzca al máximo el tiempo entre horneados cuando prepare varios platos de una vez.

Cocción con ventilador

En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía.

Calor residual

Para una duración de la cocción superior a 30 minutos, reduzca la temperatura del aparato un mínimo de 3 a 10 minutos antes de llegar al final de la cocción. El calor residual dentro del aparato hará que la comida se siga cocinando.

Utilice el calor residual para calentar otros platos.

Mantener calientes los alimentos

Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible.

Horneado húmedo + ventil.

Función diseñada para ahorrar energía durante la cocción.

15. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

[Non-Text]

......

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

[EMPTY]

......

[Non-Text]

[Non-Text]

[EMPTY]

[EMPTY]
