MANUAL DE USUARIO Dhyana Aqua Marina

Para su propia seguridad y la de su equipo, siga las siguientes precauciones. No seguir los avisos de seguridad e instrucciones puede resultan en daños a la propiedad, lesiones graves o la muerte

INFORMACIÓN GENERAL DE REMADO

Este manual ha sido compilado para ayudarle a operar su tabla inflatable de Surf de Remo (en lo sucesivo ISUP) con seguridad y placer. Contiene detalles de la PU-RDSI, los equipos suministrados e información sobre su funcionamiento. Léalo detenidamente y familiarícese con la PU-RDSI antes de usarlo.

SEGURIDAD

Existe el riesgo de lesiones graves o la muerte por ahogamiento. Los deportes de remo pueden ser muy peligrosos y físicamente exigentes. El usuario de este producto reconoce, entiende y asume los riesgos involucrados en los deportes de remo. Siga las siguientes etiquetas de advertencia y estándares de seguridad cuidadosamente cuando usa este producto.

INSTRUCCIONES DE ETIQUETA DE ADVERTENCIA

INSTRUCCIONES OBLIGATORIAS

• Use un dispositivo de flotación personal
  • Lea primero las instrucciones
• Inflé completamente todas las cámaras de aire
• Número de usuarios
  • Max. capacidad de carga
• Distancia segura a la orilla 150 m (492.1')

INSTRUCCIONES DE PROHIBICIÓN

• No lo use en aguas blancas (excepto BT-20RP)
- No usar en olas rompientes (excepto BT-20WA)
- No lo use en corrientes en alta mar
- No usar en viento de alta mar
- No apto para niños de 14 años o menores (excepto BT-19VIP)

ATENCIÓN / PELIGRO / ADVERTENCIA

• Diseño presión de trabajo
• Sin protección contra ahogamiento

INSTRUCCIONES OBLIGATORIAS

• Sólo nadadores
• Supervise siempre a los niños en el agua

CN-ORP

Item No.:

• No. Artículo
- Información del fabricante

ALREDEDOR DE RÍO

DE PASEO

DE CARRERA

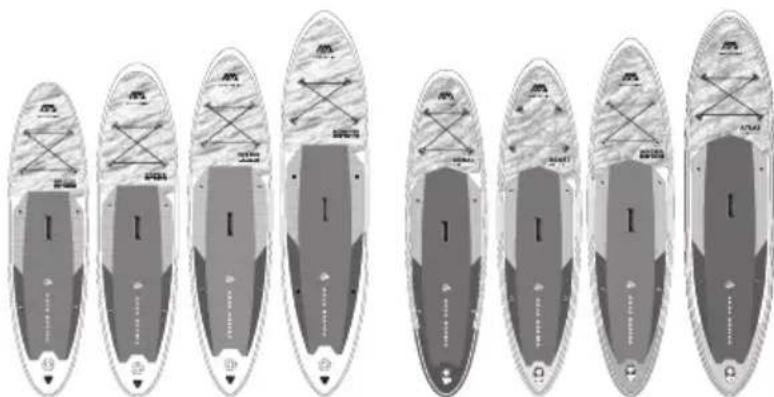

MODELO

BREEZEBT-21BRP

VAPORBT-21VAP

FUSIONBT-21FUP

MONSTERBT-21MOP

CORALBT-21COP

BEASTBT-21BEP

MAGMABT-21MAP

ATLASBT-21ATP

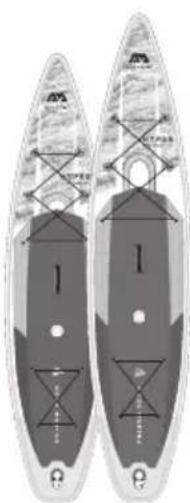

HYPERBT-21HY01

HYPERBT-21HY02

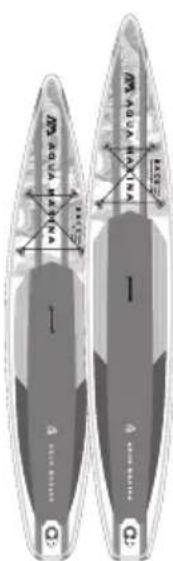

RACEBT-21RA01

RACEBT-21RA02

RAPIDBT-20RP

TALLA

9'10"30"4.7"

10'4"31"6"

10'10"32"6"

12'0"33"6"

10'2"31"4.7"

10'6"32"6"

11'2"33"6"

12'0"34"6"

11'6"31"6"

12'6"32"6"

12'6"27"6"

14'0"27"6"

9'6"33"6"

300 cm76 cm12 cm

315 cm79 cm15 cm

330 cm81 cm15 cm

366 cm84 cm15 cm

310 cm78 cm12 cm

320 cm81 cm15 cm

340 cm84 cm15 cm

366 cm86 cm15 cm

350 cm79 cm15 cm

381 cm81 cm15 cm

381 cm69 cm15 cm

427 cm69 cm15 cm

289 cm84 cm15 cm

ALETA

1 ALETA CENTRAL 1 ALETA CENTRAL

1 ALETA DE CARRERA

1 ALETA DE CARRERA

1 ALETA DE RÍO + 4 ALETAS FIJAS

VOLUMEN

220 L

310L

320L

380L

230L

300L

330L

390L

330L

370L

320L

360L

300L

PESO MÁXIMO DEL RIDER

220 LBS100 KG

308LBS140KG

330LBS150KG

374LBS170KG

231LBS105KG

308LBS140KG

330LBS150KG

396LBS180KG

330LBS150KG

374LBS170KG

330LBS150KG

352LBS160KG

286LBS130KG

PRESIÓN MÁXIMA DE AIRE

15 PSI 15 PSI

15 PSI/10 PSI(cámara central)

18 PSI

18 PSI

SURF	WINDSURF	MULTIPERSONA				APTITUD FÍSICA		PESCA	NIÑOS
						Yoga Dock BT-19YDDiámetro externo: 290cm/9'6"Diámetro interno: 170cm/67"Grueso: 12cm/4.7"
WAVEBT-20WA	BLADEBT-20BL	SUPERTRIPBT-21ST01	SUPERTRIP TANDEMBT-20ST02	MEGABT-20ME	AIRSHIPRACEBT-20AS	PEACEBT-20PC	DHYANABT-21DHP	DRIFTBT-20DRP	VIBRANTBT-19VIP
8'8"30"4"	10'6"33"4.7"	12'2"32"6"	14'0"34"6"	18'1"60"8"	22'0"34"8"	8'2"35"6"	11'0"36"6"	10'10"38"6"	8'0"28"4"
265 cm75 cm10 cm	320 cm84 cm12 cm	370 cm82 cm15 cm	427 cm86 cm15 cm	550 cm152 cm20 cm	670 cm87 cm20 cm	250 cm90 cm15 cm	336 cm91 cm15 cm	330 cm97 cm15 cm	244 cm71 cm10 cm
1 ALETACENTRAL	1 ALETATIPO DAGA+ 1 ALETACENTRAL	1 ALETACENTRAL	2 ALETACENTRAL	5 ALETACENTRAL	1 ALETA DECARRERA	/	1 ALETACENTRAL	1 ALETACENTRAL	1 ALETACENTRAL
165L	280L	400L	500L	1400L	1000L	340L	360L	284L	140L
209LBS95KG	264LBS120KG	462LBS210KG	507LBS230KG	1433LBS650KG	1014LBS460KG	330LBS150KG	352LBS160KG	286LBS130KG	132LBS60KG
18 PSI	18 PSI	15 PSI	18 PSI	8 PSI	18 PSI	15 PSI		15 PSI (tabla) /3PSI (cámaras laterales de aire)	15 PSI

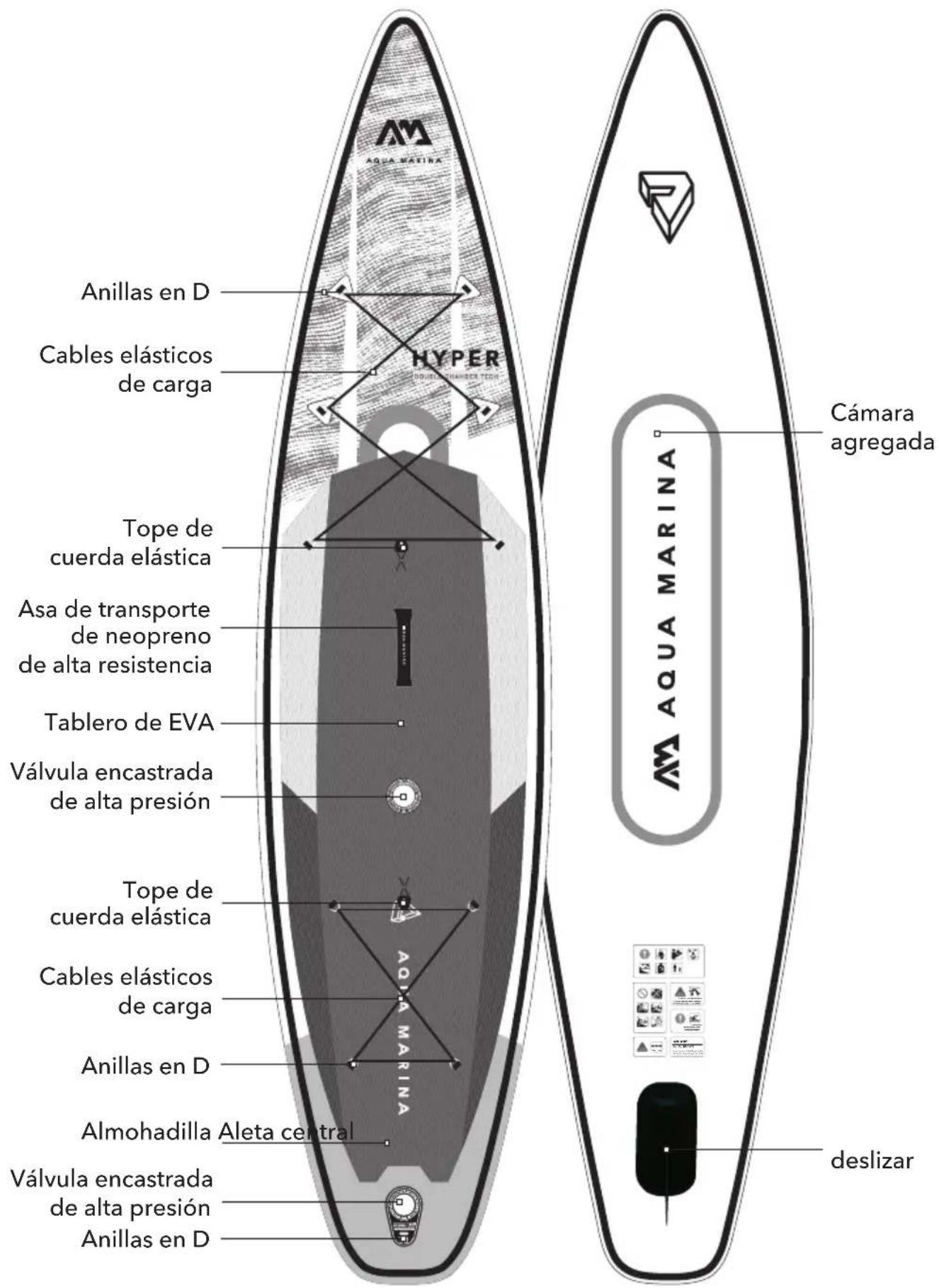

ANILLAS EN D Cables elásticos de carga HYPER Tope de cuerda elástica Asa de transporte de neopreno de alta resistencia Tablero de EVA Válvula encastrada de alta presión Tope de cuerda elástica Cables elásticos de carga Anillas en D Almohadilla Aleta central Válvula encastrada de alta presión Anillas en D Cámara agregada deslizar AQUA MARINA AQUA MARINA

La configuración real puede variar según los modelos.

Asa de transporte de neopreno de alta resistencia Anillas en D Tope de cuerda elástica Base de junta universal Asa de transporte de neopreno de alta resistencia Tablero de EVA Válvula encastrada de alta presión Anillas en D Asa de transporte de neopreno de alta resistencia ALETA tipo daga Aleta central deslizar BLADE 10.6

La configuración real puede variar según los modelos.

STANDARD

Mochila de cierre

A252A 30000000 A252A 30000000 ALL A252A 30000000

Bomba de doble acción - LIQUID AIR V1
(Mega/Airship Race/ Super Trip Tandem x 2) (Coral/Beast/Magma/Atlas/Hyper/Race vienen con LIQUID AIR V2)

Cables elásticos de carga
(excepto Wave) (Hyper x 2)

Kit de reparación

Soporte caña de pescar x 2

Soporte de remo (Solo para Dhyana)

Tiras x 3 (Solo para Dhyana)

PALETA

PALETA (excepto Race/Hyper/Rapid/Super Trip/Mega/Airship Race/Blade/Wave/Peace/Super Trip Tandem)

Ajuste e Inflado de la bomba

Conecte la manguera de la bomba a la carcasa y asegúrela firmemente.

B

1. Suelte la tapa de la válvula girándola en sentido antihorario. Asegúrese de que la válvula no tenga restos de arena o suciedad antes de soltarla.

2. Presione el botón de la válvula hacia adentro y gírelo en sentido contrario a las agujas "OUT" del reloj 90 grados para que salte y esté en la posición.

3. Inserte la manguera de la bomba y gírela 45 grados en el sentido de las agujas del reloj para asegurarla en su lugar. Inflar hasta alcanzar la presión requerida.

12PSI mínimo (8PSI para MEGA / 10PSI para la cámara interior HYPER) para inflado adecuado de tablas y 15PSI máximo de operación (18PSI para SUPER TRIP TANDEM / RAPID / RACE / WAVE / BLADE / AIRSHIP RACE). Inflar demasiado anula su garantía.

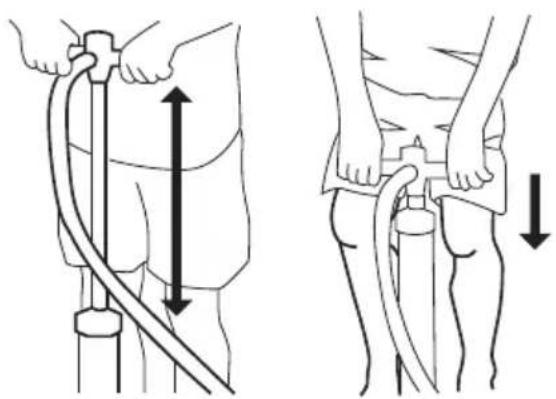

Inflar más rápido con menos esfuerzo

- Use el rango completo del cilindro de la bomba mientras mantiene sus brazos extendidos.

- Doble las rodillas y use el peso corporal.

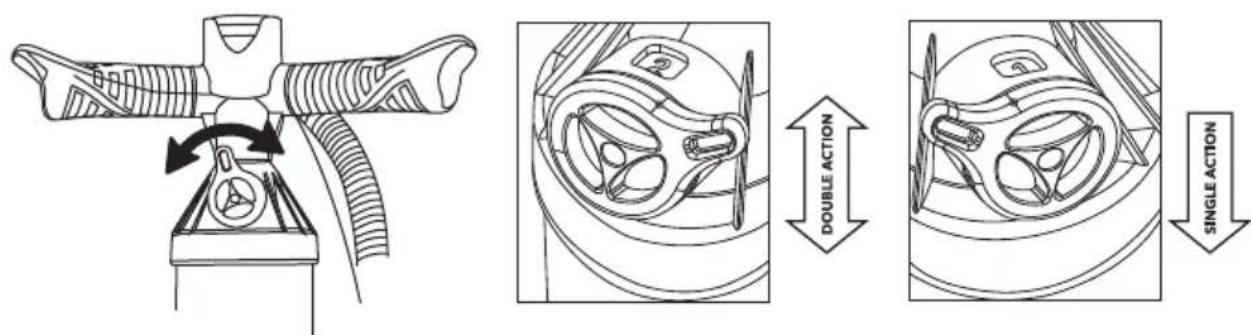

LIQUID AIR V1

DOUBLE ACTION SINGLE ACTION

1. Utilice el modo de ACCIÓN DOBLE cerrando la llave de aire para bombear la tabla hasta 7 psi.
2. Cambie a la posición de ACCIÓN ÚNICA abriendo la toma de aire para bombear la tabla hasta 15 - 18 psi.

LIQUID AIR V2

1. Use el modo DOBLE ACCIÓN con la tapa superior mostrando "2" para bombear la tabla hasta 7 - 10 psi.
2. Gire el interruptor de modo ACCIÓN ÚNICA con la tapa superior mostrando "1" para bombear la tabla hasta 15 - 18 psi.

Después del inflado, vuelva a colocar la tapa de la válvula y apriétela en el sentido de las agujas del reloj para fijarla en su sitio.

Precaución y Consej

• Las bombas eléctricas se pueden usar para inflar la tabla hasta un 80-90%. sin embargo, la presión remanente requerida debe lograrse usando la bomba de mano para evitar el inflado excesivo.
• No use compresores de aire ya que esto anula la garantía de la tabla.
• Antes de realizar viajes largos, asegúrese de que la tabla se haya inflado y haya mantenido la presión durante un mínimo de 24 horas.

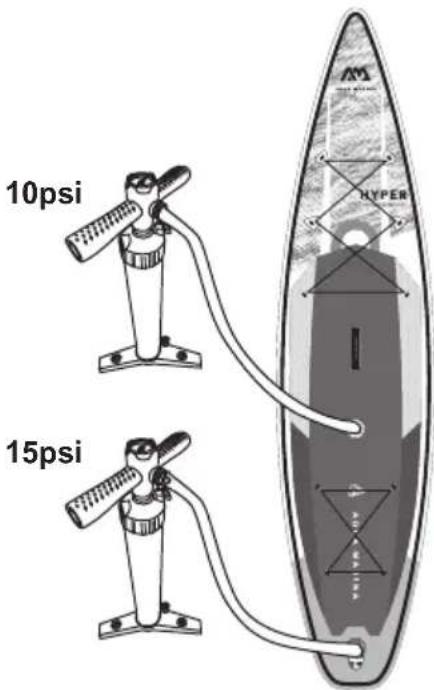

10psi 15psi HYPER

Para tabla de doble cámara

Para obtener el mejor rendimiento, la cámara doble siempre debe estar inflada para garantizar la mayor rigidez y seguridad.

• Inflé la cámara interior hasta 10 PSI.
• Inflé la cámara exterior hasta 15 PSI.

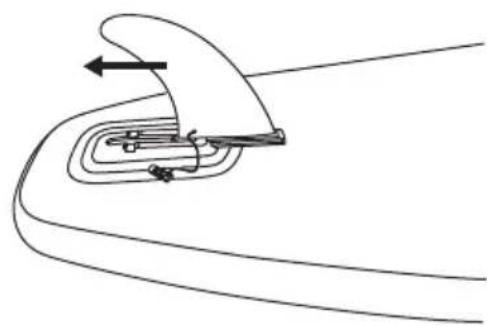

Instalación de aleta central deslizante

Una vez que la tabla está inflada, deslice la aleta central grande hacia la base de la aleta e inserte la clavija de inserción.

Para desinflar su tablero, siga las instrucciones a continuación.

1. Suelte la tapa de la válvula girándola en el sentido contrario a las agujas del reloj. Asegúrese de que la válvula esté sin restos de arena o suciedad antes de soltarla.
2. Presione el botón de la válvula hacia adentro y gírelo en el sentido de las agujas del reloj para bloquearlo en la posición ABAJO.

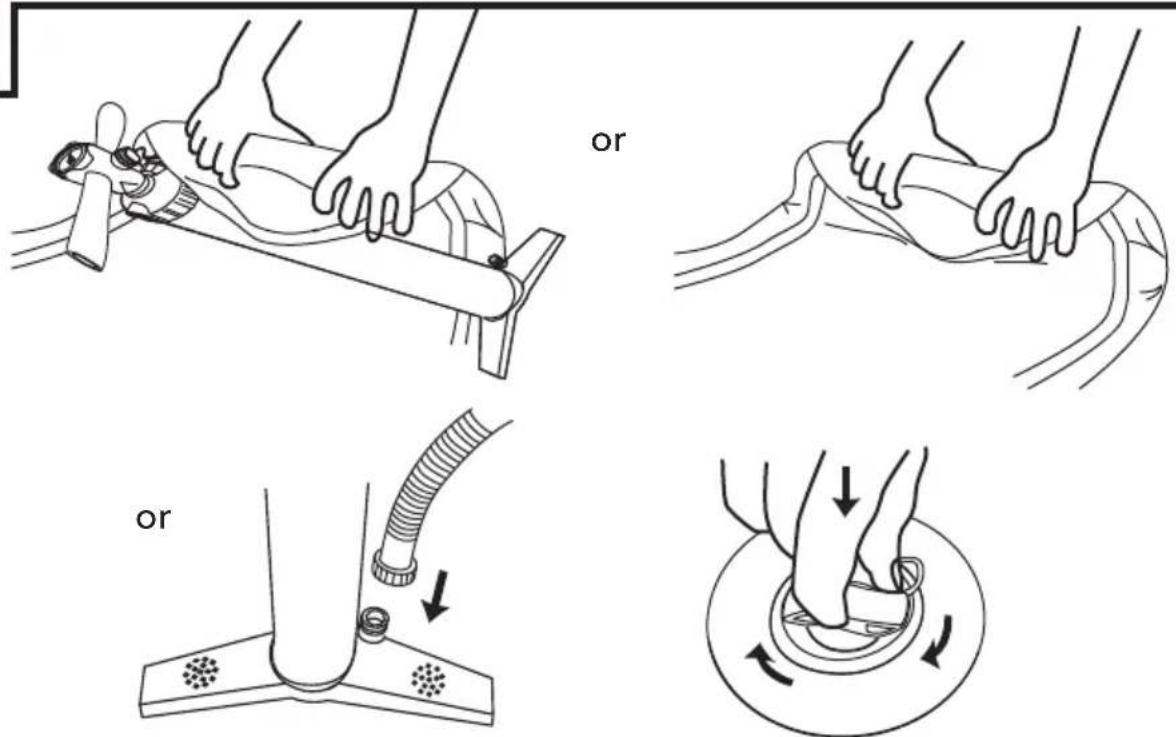

1. Recomendamos enrollar la tabla alrededor de la bomba y sacar todo el aire mientras la enrolla. También puede enrollar la tabla desde la parte anterior a la posterior sacando todo el aire mientras la enrolla, o usar la bomba en la posición "desinflar" (solo para LIQUID AIR V1) para desinflar más rápido.
2. Presione todo el aire fuera de la tabla, devuelva la cubierta de la válvula, y apriete en el sentido de las agujas del reloj para bloquear en su lugar.

NOTA:

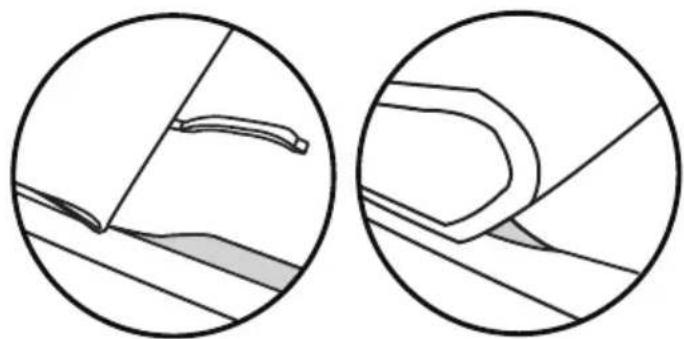

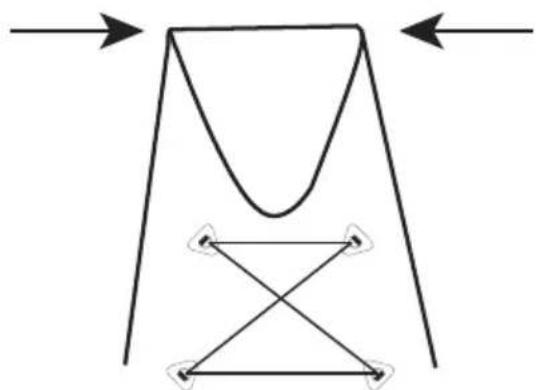

Para la table RACE, recomendamos enrollar la tabla alrededor de la bomba. También puede plegar por la línea de puntos como se muestra a continuación (Imagen A) para evitar plegar las almohadillas laterales.

Comience a doblar desde aquí.

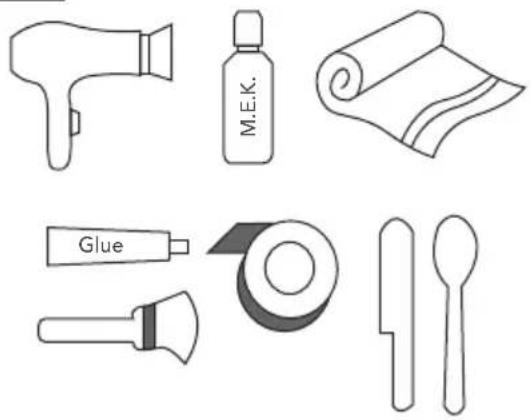

CÓMO REPARAR UN CORTE O PERFORACIÓN EN LA TABLA

G

• Pegamento (AQUASEAL® recomendado)
• Acetona o metiletilcetona
• Secador de pelo
• Cepillo
• Cinta
• Espátula o cuchara
• Toalla
  (No se proporciona en el paquete de la placa SUP)

1. Limpie el área alrededor del corte o pinche con acetona o M.E.K
2. Dibuje el contorno del parche con tiza o lápiz (no use tinta). Corte el parche, cubra el corte o pinche con una superposición de aproximadamente 2,5 cm (1 pulgada) en todos los lados.
3. Coloque cinta a lo largo del contorno del parche. Esto evitará que el pegamento se extienda fuera del área del parche.

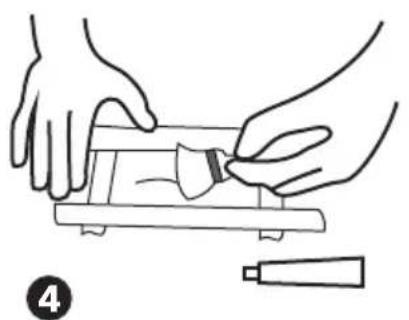

1. Aplique pegamento tanto en la pizarra como en el parche con un cepillo u otro aplicador. Asegúrese de que el pegamento se extienda uniforme y completamente sobre la tabla y el parche. Deje que el pegamento se seque durante 5 minutos.

2. Coloque el parche empezando por un lado y moviéndose hacia el otro lado teniendo cuidado de no atrapar burbujas de aire.

3. Use un secador de pelo para calentar suavemente el área para asegurar una buena unión entre el parche y la tabla. Use una espátula o cuchara de metal y presione firmemente para asegurar una buena unión y para eliminar cualquier burbuja de aire.

24h

Deje que el pegamento se seque con la placa sin inflar durante 24 horas antes de su uso.

CÓMO ARREGLAR UNA VÁLVULA CON FUGA

H

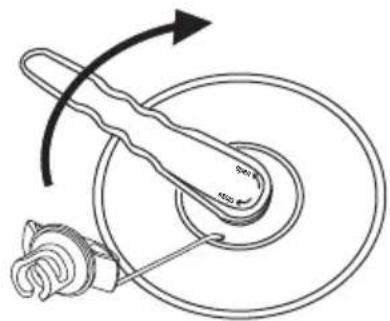

A. Apriete la válvulva

1. Inflé la tabla hasta la presión máxima de aire

2. Apriete la llave de la válvula dentro de la válvula y gire a la derecha para apretar la válvula dentro de la tabla

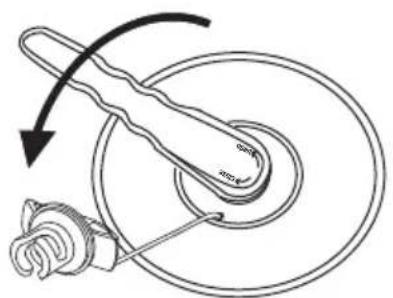

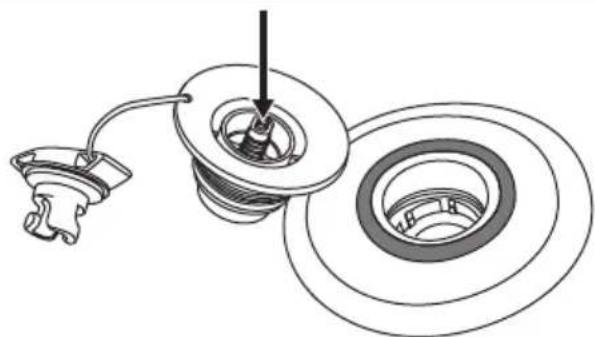

B. Reinstale o reemplace la válvula

1. Desinfle completamente su tabla
2. Quite el tapón de polvo e inserte la llave de la válvula dentro de la válvula y gire a la izquierda para retirar la válvula.

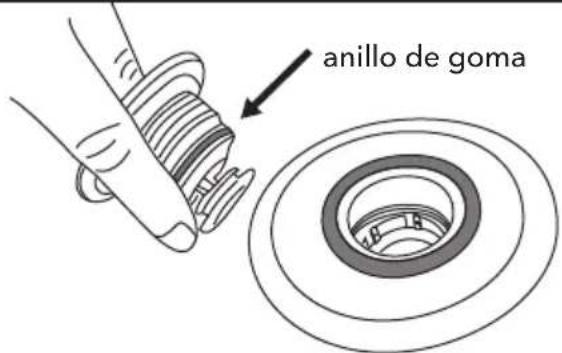

anillo de goma

1. Compruebe el anillo de goma para asegurarse de que está en la posición correcta, apriete alrededor de la válvula y asegúrese de que no haya residuos en medio
2. Asegúrese de que el pasador elástico funciona correctamente y que no haya grietas por los bordes

1. Asegúrese de que no haya puntadas sueltas del material cosido
2. Tenga en cuenta que la pieza inferior de la válvula no va sujeta a nada
3. Coloque la válvula de nuevo en la tabla
4. Alinee todas las roscas y gire para apretar
5. Una vez que la válvula se aprieta con la mano, use la llave de la válvula para sellar completamente

NOTA: Use correctamente la llave presionándola con una mano en la parte superior.

MONTAJE DE LA TABLA

Frent

Correcto Incorrecto

El eje ajustable Aqua Marina de 3 piezas utiliza un sistema seguro de pasador elástico y viene con una abrazadera adicional para reducir cualquier movimiento.

PASADOR DE SEGURIDAD ABRAZADERA PARA EJE

Ajuste fácilmente el nivel de ajuste girando el cierre para evitar cualquier movimiento.

Asegúrese de que la línea central de la escala esté alineada con el indicador de la abrazadera

NOTA: Drene siempre el agua que quede en el eje de la paleta tras cada uso.

3 UDS AJUSTABLES

Pala de dos secciones de Carbono iSUP

2-en-1 iSUP y Tabla de Kayak

CÓMO LLEVAR UNA CORREA DE SEGURIDAD

CINTURA

INSTALACIÓN DE CORREA ESTÁNDAR

INSTALACIÓN DE CORREA DE ROLLO/ SURF/FLUVIAL

Preguntas Frecuentes

Q: ¿Cuánto aire debería bombear en la tabla, y cuánto tiempo tarda en inflarse?

A: La presión recomendada es de 15 a 18 PSI (8PSI para MEGA, 10PSI para la cámara interior HYPER), cualquier inflado superior supone riesgo de daños. Dependiendo del tamaño de su tabla, puede tomar de 5 a 8 minutos.

Q: Al separar la bomba de la placa, el aire comienza a salir de la válvula. ¿Cómo evito que esto suceda?

A: El aire se está liberando ya que el pasador de resorte de la válvula se ha dejado en la posición de desinflado. Simplemente presione hacia abajo y gire el pasador hasta que se levante en la posición de inflado y evite que salga el aire; continúe inflando la tabla.

Q: ¿Puedo dejar mi tabla inflada al sol y durante la noche?

A: Si deja la tabla inflada, le recomendamos encarecidamente que la quite de la luz solar directa y desinfle la tabla al menos hasta 10PSI (5PSI para MEGA).

Q: ¿Cómo debo limpiar y cómo debo guardar mi tabla?

A: Solo recomendamos agua y un jabón suave. Los detergentes y solventes fuertes pueden dañar su tabla. Lo mejor es limpiar y secar la tabla, sacar las aletas, enrollarlo y ponerlo en la bolsa.

Q: Si pincho mi tabla, ¿puedo repararlo solo?

A: Sí, puede usar las herramientas requeridas mencionadas en el manual con el kit de reparación suministrado o enviarnos un correo electrónico para obtener más información a [e-mail].

GARANTÍA

1 | AM g en el de un AÑOANO

AM garantiza que este producto está libre de defectos importantes en el material o su fabricación al comprador original por un período de un (1) año a partir de la fecha de compra. Esta garantía está sujeta las siguientes limitaciones

1. La garantía es válida solo cuando este producto se usa para actividades recreativas normales y no cubre los productos utilizados para alquiler o excursiones escolares.
2. AM tomará la determinación final de la garantía, lo que puede requerir la inspección y/o fotos del equipo, que muestren claramente el (los) defecto (s). Si es necesario, esta información debe enviarse al distribuidor de AM en su país con franqueo prepagado. El producto puede devolverse solo si el distribuidor de AM proporciona un número de autorización de devolución por adelantado. El número de autorización de devolución debe estar claramente etiquetado en el exterior del paquete, o será rechazado.
3. Si AM considera que un producto es defectuoso, la garantía solamente cubre la reparación o el reemplazo del producto defectuoso. AM no será responsable de ningún costo, pérdida o daño incurrido como resultado de la pérdida o mal uso de este producto.
4. Esta garantía no cubre daños causados por uso indebido, abuso, negligencia, desgaste normal incluyendo, entre otros, punciones, daños por exposición excesiva al calor, daños causados por manipulación y almacenamiento incorrectos, daños causados por el uso en olas o en la costa con rompimiento de olas, rotura de la tabla causada por el llenado o el derrumbamiento en condiciones de oleaje, o daños causados por cualquier cosa que no sean defectos en materiales y mano de obra.
5. Este producto no debe ser modificado y/o equipado con un motor, excepto la aleta de potencia AM BlueDrive.
6. Este producto no debe usarse superando la capacidad de carga máxima recomendada por los fabricantes.
7. Esta garantía quedará anulada si se realiza alguna reparación, cambio o modificación no autorizada en cualquier parte del equipo.
8. La garantía de cualquier equipo reparado o reemplazado es válida solamente desde la fecha de la compra original.
9. El recibo de compra original debe acompañar todos los reclamos de garantía. El nombre del minorista y la fecha de compra deben ser claros y legibles.
10. No hay garantías que se extiendan más allá de la garantía especificada aquí.

Este producto está diseñado de acuerdo con las normas para un uso específico. Cualquier modificación o transformación superior a la indicada por el fabricante podría generar riesgos graves para el usuario y anulará la garantía.
