BEDIENUNGSANLEITUNG Dhyana Aqua Marina

PRÉCAUTION ET CONSEILS

Zu Ihrer eigenen Sicherheit und der Ihrer Ausrüstung sollten Sie die folgenden Vorsichtsmaßnahmen treffen.

Nichtbeachtung von Warnhinweisen und

Anweisungen können zu Sachschäden,

schweren Verletzungen oder zum Tod führen.

ALLGEMEINE INFORMATIONEN ZUM PADDELN

Diese Anleitung soll Ihnen helfen, Ihr aufblasbares Stand-Up Paddle (nachfolgend ISUP genannt) sicher und mit Freude zu benutzen. Sie enthält Angaben zum ISUP, den gelieferten Geräten und Informationen zu deren Betrieb. Bitte lesen Sie sie sorgfältig durch und machen Sie sich mit dem ISUP vertraut, bevor Sie es benutzen.

SICHERHEIT

Es besteht die Gefahr von schweren Verletzungen oder Tod durch Ertrinken. Paddelsport kann sehr gefährlich und körperlich anstrengend sein. Der Anwender dieses Produktes kennt die Risiken des Paddelsports, er versteht und übernimmt sie.

Beachten Sie die folgenden Warnhinweise und

Sicherheitsstandards sorgfältig bei jeder Verwendung dieses Produkt Es.

WARNHINWEISE ANWEISUNG

VERBINDLICHE ANWEISUNG

• Persönliche Schwimmhilfe tragen
• Anleitung zuerst lesen
- Alle Luftkammern komplett aufblasen
• Anzahl der Benutzer
• Max. Tragfähigkeit
- Sicherheitsabstand zum Ufer 150 m (492.1 Fuß)

VERBOTSANWEISUNG

• Nicht in Wildwasser verwenden (außer BT-20RP)
• Nicht in brechenden Wellen verwenden (außer BT-20WA)
• Nicht bei Flachwasserströmung verwenden
• Nicht bei Hochseewind verwenden
• Nicht für Kinder im Alter von 14 Jahren und weniger (außer BT-19VIP)

ACHTUNG / GEFAHR / WARNUNG

• Nennbetriebsdruck
- Kein Schutz gegen Ertrinken

VERBINDLICHE ANWEISUNG

• Nur für Schwimmer
• Kinder immer im Wasser beaufsichtigen

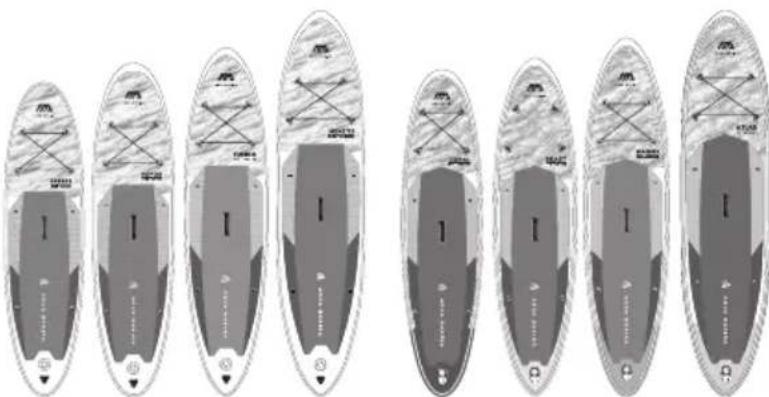

CN-ORP

Item No.:

• Artikelnummer
• Herstellerdaten

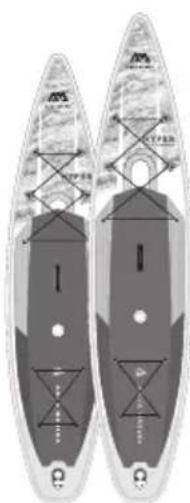

TOURING

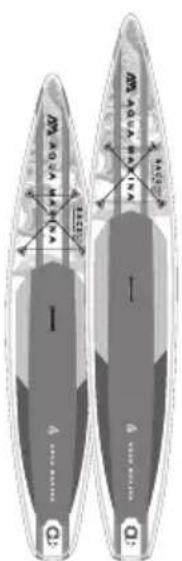

RACING

RUNSE

MODELL

BREEZE

VAPOR

FUSION

MONSTER

CORAL

BEAST

MAGMA

ATLAS

HYPER

HYPER

RACE

RACE

RAPID

BT-21BRP

BT-21VAP

BT-21FUP

BT-21MOP

BT-21COP

BT-21BEP

BT-21MAP

BT-21ATP

BT-21HY01

BT-21HY02

BT-21RA01

BT-21RA02

BT-20RP

GRÖSSE

9'10"

10'4"

10'10"

12'0"

10'2"

10'6"

11'2"

12'0"

11'6"

12'6"

12'6"

14'0"

9'6"

30"

31"

32"

33"

31"

32"

33"

34"

31"

32"

27"

27"

33"

4.7"

6"

6"

6"

4.7"

6"

6"

6"

6"

6"

6"

6"

6"

300 cm

315 cm

330 cm

366 cm

310 cm

320 cm

340 cm

366 cm

350 cm

381 cm

381 cm

427 cm

289 cm

76 cm

79 cm

81 cm

84 cm

78 cm

81 cm

84 cm

86 cm

79 cm

81 cm

69 cm

69 cm

84 cm

12 cm

15 cm

15 cm

15 cm

12 cm

15 cm

15 cm

15 cm

15 cm

15 cm

15 cm

15 cm

15 cm

FIN

1 MITTENFLOSSE 1 MITTENFLOSSE

1 RENNFLOSSE

1 RENNFLOSSE

1FLUSSFLOSSE+ 4 FESTEFLOSSEN

VOLUME

220 L

310L

320L

380L

230L

300L

330L

390L

330L

370L

320L

360L

300L

MAX. BENUTZER GEWICHT

220 LBS

308LBS

330LBS

374LBS

231LBS

308LBS

330LBS

396LBS

330LBS

374LBS

330LBS

352LBS

286LBS

100 KG

140KG

150KG

170KG

105KG

140KG

150KG

180KG

150KG

170KG

150KG

160KG

130KG

MAX. LUFTDRUCK

15 PSI 15 PSI

15 PSI/10 PSI(mittlere Kammer)

18 PSI

18 PSI

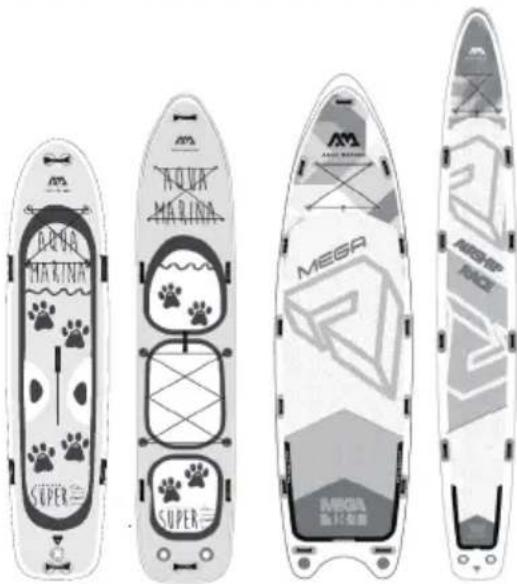

SURFEN

WINDSURFEN

MEHRPERSONEN FISCHEN

FITNESS

KIND

Yoga Dock BT-19YDAußendurchmesser: 290cm/9'6"Innendurchmesser: 170cm/67"Dicke: 12cm/4.7"

WAVEBT-20WA

BLADEBT-20BL

SUPERTRIPBT-21ST01

SUPERTRIP TANDEMBT-20ST02

MEGABT-20ME

AIRSHIPRACEBT-20AS

PEACEBT-20PC

DHYANABT-21DHP

DRIFTBT-20DRP

VIBRANTBT-19VIP

8'8"30"4"

10'6"33"4.7"

12'2"32"6"

14'0"34"6"

18'1"60"8"

22'0"34"8"

8'2"35"6"

11'0"36"6"

10'10"38"6"

8'0"28"4"

265 cm75 cm10 cm

320 cm84 cm12 cm

370 cm82 cm15 cm

427 cm86 cm15 cm

550 cm152 cm20 cm

670 cm87 cm20 cm

250 cm90 cm15 cm

336 cm91 cm15 cm

330 cm97 cm15 cm

244 cm71 cm10 cm

1MITTENFLOSSE

1 DOLCHFLOSSE+1 MITTENFLOSSE

1MITTENFLOSSE

2MITTENFLOSSE

5MITTENFLOSSE

1RENNFLOSSE

/

1MITTENFLOSSE

1MITTENFLOSSE

1MITTENFLOSSE

165L

280L

400L

500L

1400L

1000L

340L

360L

284L

140L

209LBS95KG

264LBS120KG

462LBS210KG

507LBS230KG

1433LBS650KG

1014LBS460KG

330LBS150KG

352LBS160KG

286LBS130KG

132LBS60KG

18 PSI

18 PSI

15 PSI

18 PSI

8 PSI

18 PSI

15 PSI

15 PSI (Brett) /3PSI(seitenluftkammern)

15 PSI

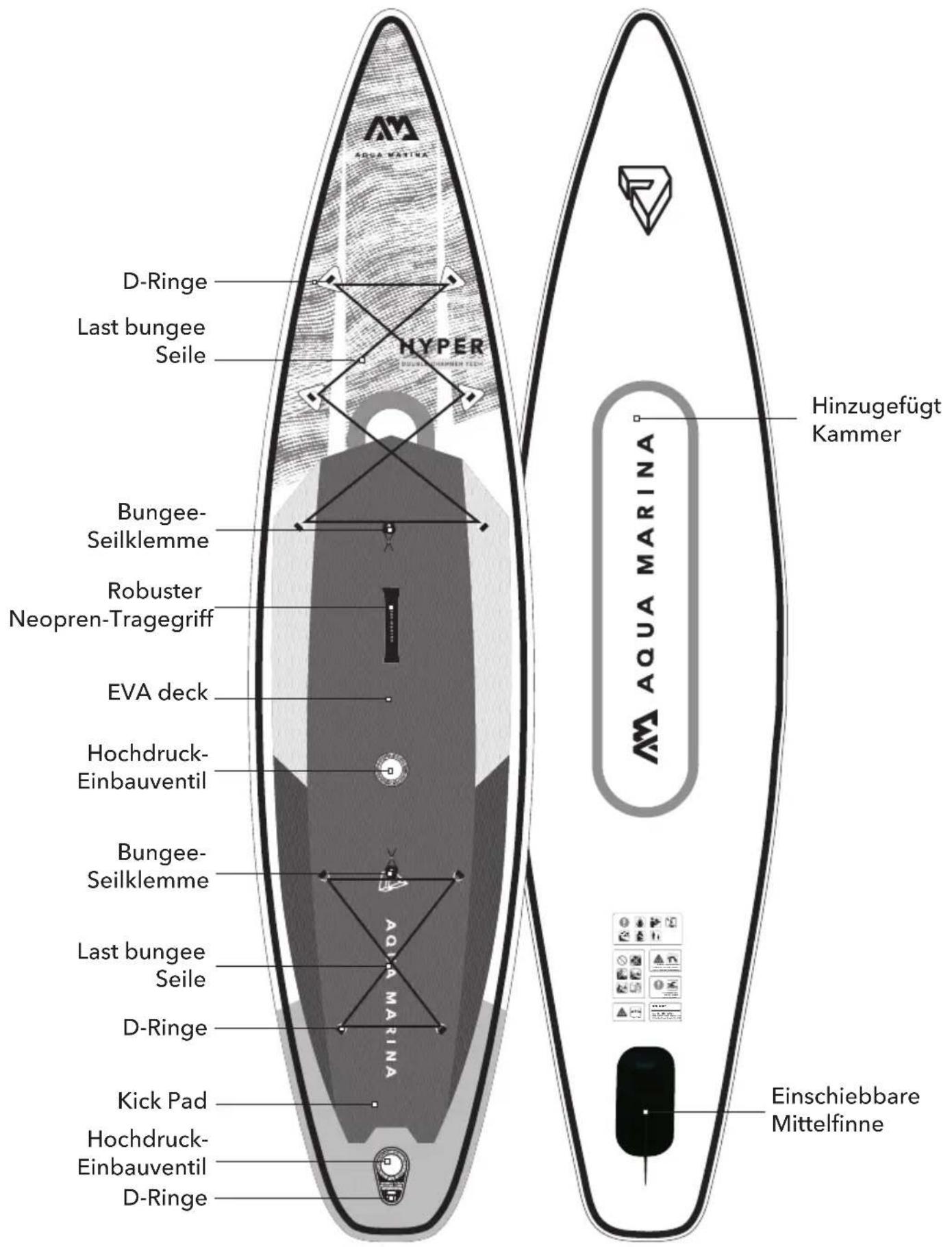

D-Ringe Last bungee Seile HYPER Bungee- Seilklemme Robuster Neopren-Tragegriff EVA deck Hochdruck- Einbauventil Bungee- Seilklemme Last bungee Seile D-Ringe Kick Pad Hochdruck- Einbauventil D-Ringe Hinzugefügt Kammer AQUA MARINA Einschiebbare Mittelfinne

Die tatsächliche Konfiguration kann je nach Modell variieren.

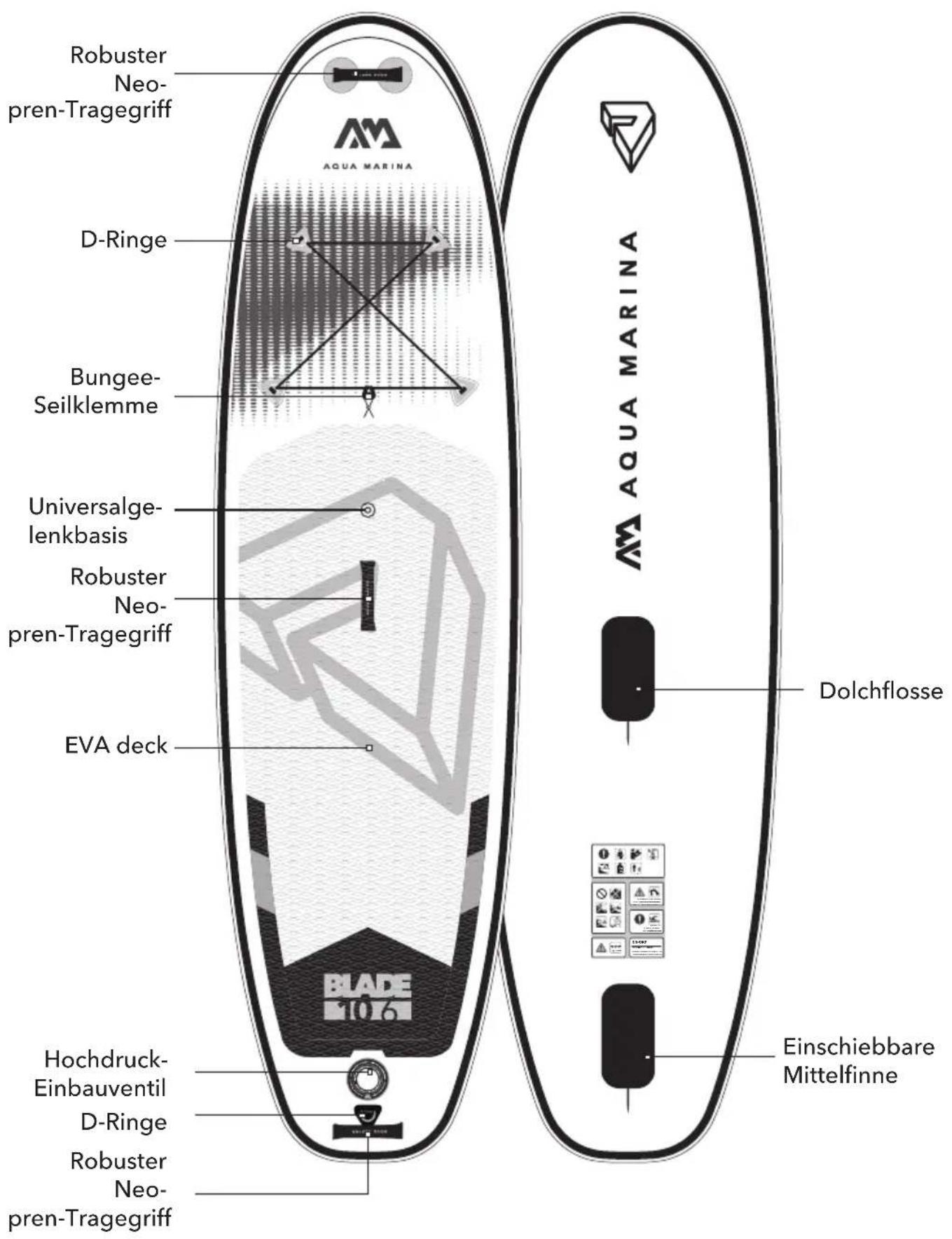

Robuster Neo- pren-Tragegriff D-Ringe Bungee- Seilklemme Universalge- lenkbasis Robuster Neo- pren-Tragegriff EVA deck Blade 1076 Dolchflosse Hochdruck- Einbauventil D-Ringe Robuster Neo- pren-Tragegriff Einschiebbare Mittelfinne AQUA MARINA AQUA MARINA

Die tatsächliche Konfiguration kann je nach Modell variieren.

STANDARD

Rucksack mit Reissverschluss

AQUA MARINA HENDER AS DESCRIBES

Doppelaktion Pumpe - LIQUID AIR V1

(Coral/Beast/Magma/Atlas/Hyper/Race kommt mit LIQUID AIR V2)

Einschub Mittelfinne

(Mega x 5/

Super Trip Tandem x 2)

Last Bungee Seile

(außer Wave) (Hyper x 2)

Reparatursatz

Leine

Paddelhalter (Nur für Dhyana)

Riemen x 3 (Nur für Dhyana)

PADDEL

Paddel (außer Race/Hyper/Rapid/Super Trip/Mega/Airship Race/Blade/Wave/Peace/Super Trip Tandem)

MONTAGE- UND DEMONTAGEANLEITUNG

A

Pumpenaufstellung und Aufblasen

Verbinden Sie den Pumpenschlauch mit dem Manometer Gehäuse und sichern Sie ihn fest.

B

1. Ventildeckel durch Drehen gegen den Uhrzeigersinn lösen. Vergewissern Sie sich, dass das Ventil frei von Fremdkörpern, Sand oder Schmutz ist, bevor Sie es freigeben.
2. Drücken Sie den Ventilknopf hinein und drehen Sie ihn gegen den Uhrzeigersinn um 90 Grad, damit er nach oben springt und sich in der "OUT" Position befindet.
3. Setzen Sie den Pumpenschlauch ein und drehen Sie ihn um 45 Grad im Uhrzeigersinn, um ihn zu arretieren. Aufpumpen, bis der gewünschte Druck erreicht ist.

12PSI Minimum (8PSI für MEGA / 10 PSI für HYPER - Innenkammer) für Aufblasbretter Betrieb und 15PSI Maximum (18PSI für SUPER TRIP TANDEM/ RAPID/ RACE/ WAVE/ BLADE/ AIRSHIP RACE ). Übermäßig Aufblasen Entfällt die Garantie.

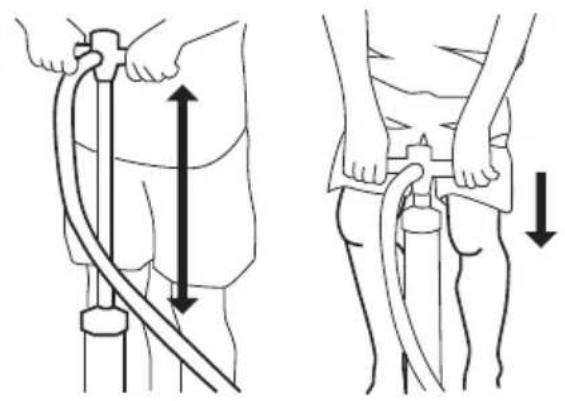

Schneller aufpumpen mit weniger Aufwand

• Verwenden Sie den gesamten Bereich des Pumpenzylinders, während Sie Ihre Arme ausgestreckt halten.
• Beugen Sie Ihre Knie und benutzen Sie das Körpergewicht.

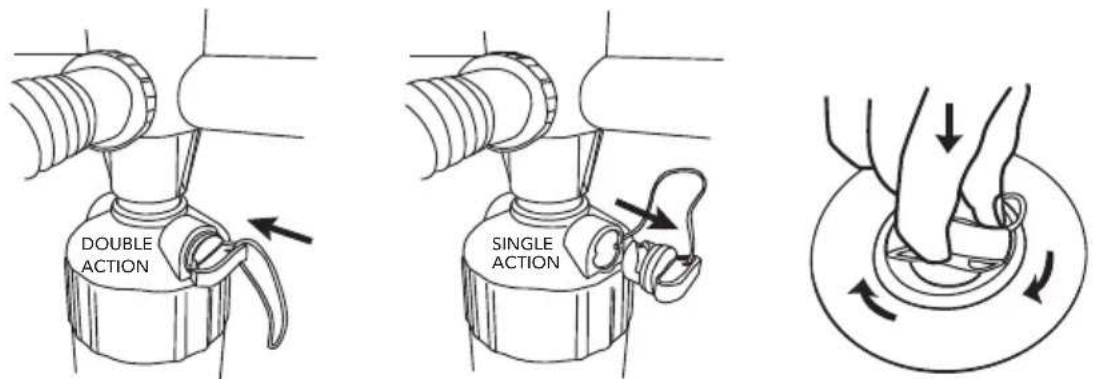

LIQUID AIR V1

DOUBLE ACTION SINGLE ACTION

1. Verwenden Sie den DOPPELAKTION-Modus, indem Sie den Lufthahn schließen, um das Brett bis zu 7 psi zu pumpen.
2. Schalten Sie in die Position EINZELAKTION, indem Sie den Lufthahn öffnen, um das Brett bis zu 15 - 18 psi zu pumpen.

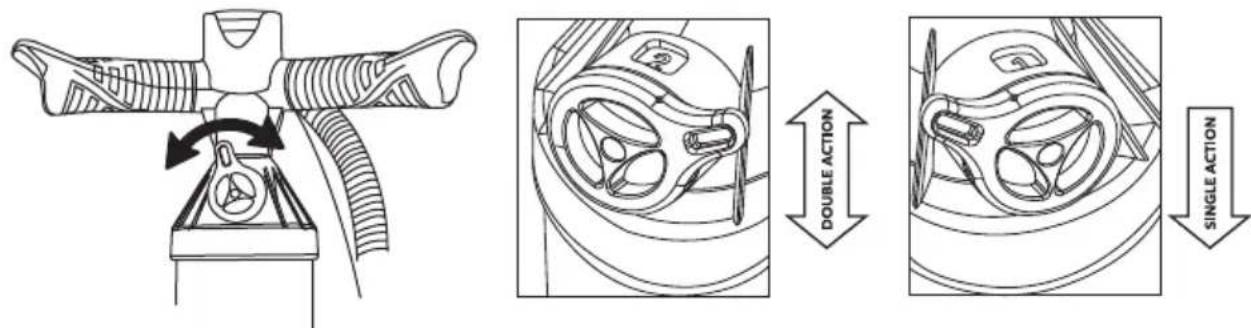

LIQUID AIR V2

1. Verwenden Sie den DOPPELAKTION-Modus, wobei die obere Kappe „2“ anzeigt, um das Board auf 0,48 bis 0,69 bar (7 bis 10 psi) aufzupumpen.
2. Drehen Sie den Schalter auf den EINZELAKTION-Modus, wobei die obere Kappe „1“ anzeigt, um das Board auf 1,03 bis 1,24 bar (15 bis 18 psi) aufzupumpen.

Nach dem Aufblasen den Ventildeckel wieder einsetzen und im Uhrzeigersinn festziehen.

VORSICHT UND TIPPS

• Elektrische Pumpen können verwendet werden, um das Brett bis zu 80-90% aufzublasen. Der erforderliche Restdruck sollte jedoch mit der Handpumpe erreicht werden, um ein Überfüllen zu vermeiden.
• Verwenden Sie keine Druckluftkompressoren, da dadurch die Garantie für das Brett erlischt.
• Stellen Sie vor langen Fahrten sicher, dass das Brett aufgeblasen ist und mindestens 24 Stunden lang Druck aufrechterhalten hat.

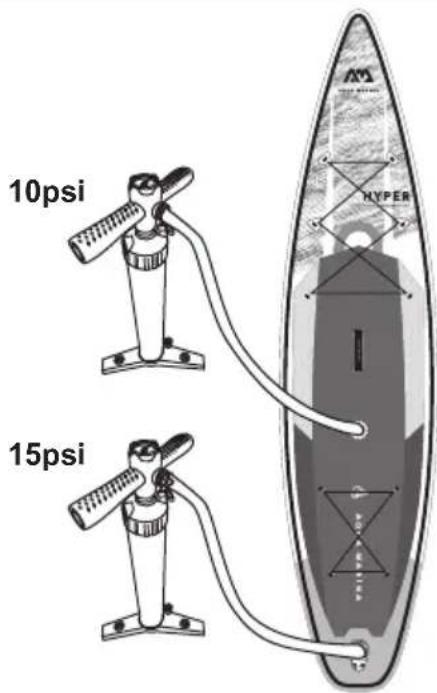

10psi 15psi HYPER

Für Doppelkammer-Brett

Für die beste Leistung sollte die Doppelkammer immer aufgeblasen werden, um höchste Steifigkeit und Sicherheit zu gewährleisten.

• Füllen Sie die innere Kammer bis zu 10 PSI auf.
• Füllen Sie dann die äußere Kammer bis zu 15 PSI auf.

D

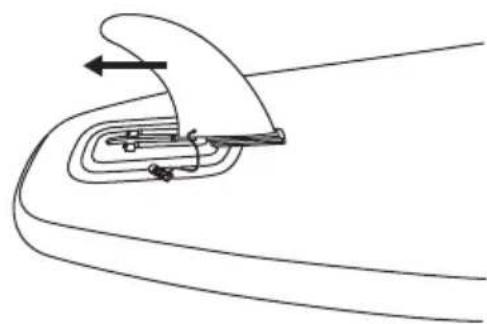

Installation der einschiebbaren Mittelfinne-

Sobald das Brett aufgeblasen ist, schieben Sie die große Mittelfinne in den Finnenboden und stecken Sie den Steckbolzen ein.

Um Ihr Brett zu entlüften, folgen Sie den Anweisungen unten.

1. Ventilkappe durch Drehen gegen den Uhrzeigersinn lösen. Vergewissern Sie sich, dass das Ventil von Fremdkörpern, Sand oder Schmutz befreit ist, bevor Sie es freigeben.
2. Ventilknopf eindrücken und im Uhrzeigersinn drehen, um ihn in der Position DOWN zu verriegeln.

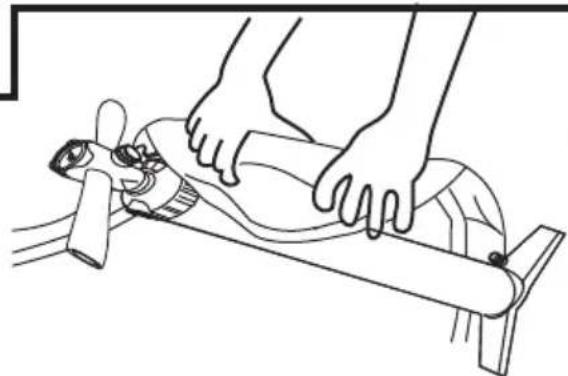

1. Wir empfehlen, Ihr Board um die Pumpe herumzuwickeln und alle Luft heraus zu pressen, während Sie es zusammenrollen. Alternativ können Sie das Board von der Nose bis zum Tail aufrollen, indem Sie die im Inneren verbliebene Luft heraus drücken bzw. die Pumpe in der Stellung „Luftablassen“ (nur für LIQUID AIR V1) für ein schnelleres Entleeren der Luft verwenden.
2. Drücken Sie die gesamte Luft aus dem Brett, setzen Sie den Ventildeckel zurück und ziehen Sie ihn im Uhrzeigersinn an, um ihn zu verriegeln.

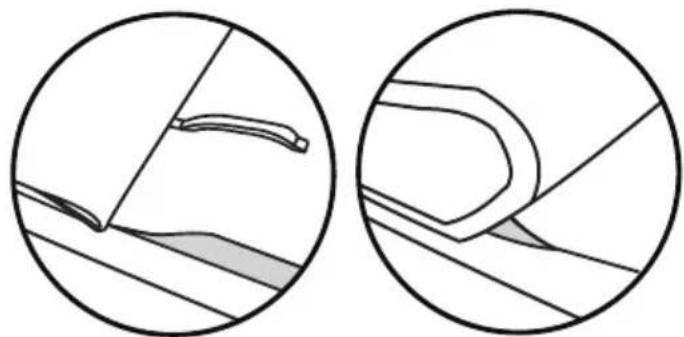

HINWEIS:

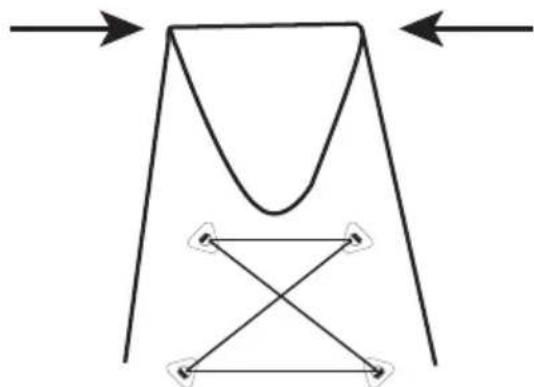

Für RACE-Boards empfehlen wir dennoch das Herumwickeln um die Pumpe. Alternativ falten Sie dieses bitte entsprechend der gepunkteten Linie, wie unten dargestellt (Abb. A), um ein Knicken der Seitenleistenpolster zu vermeiden.

Beginnen Sie hier zu falten.

WIE MAN EINEN SCHNITT ODER EIN LOCH IM AUFBLASBAREN BRETT REPARIERT

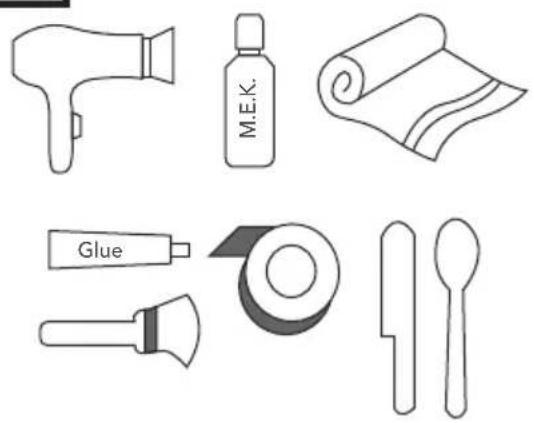

G

• Klebe (AQUASEAL® Ist empfohlen)
  • Aceton oder Methylethylketon (M.E.K.)
• Haartrockner
  • Bürste
• Band
• Spatel oder Löffel
• Handtuch
  (Nicht im SUP-Board Satz enthalten)

1. Reinigen Sie den Bereich um den Schnitt oder den Einstich mit Aceton oder M.E.K.
2. Zeichnen Sie den Umriss des Flickens mit Kreide oder Bleistift (keine Tinte verwenden). Schneiden Sie das Pflaster ab, bedecken Sie den Schnitt oder die Punktion mit ca. 2,5 cm (1 Zoll) Überlappung auf allen Seiten.
3. Klebeband entlang der Kontur des Pflasters anbringen. Dadurch wird verhindert, dass sich der Kleber außerhalb des Flickenbereichs ausbreitet.

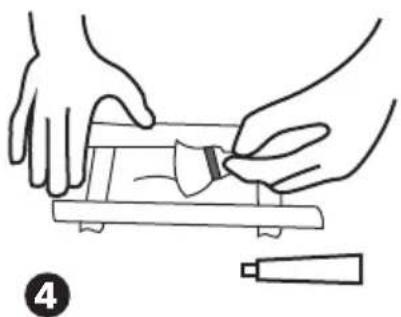

1. Kleber mit einem Pinsel oder einem anderen Applikator auf das Brett und das Pflaster auftragen. Vergewissern Sie sich, dass der Kleber gleichmäßig und vollständig über das Brett und den Flicken verteilt ist.

Lassen Sie den Kleber 5 Minuten trocknen.

1. Tragen Sie das Pflaster von einer Seite auf die andere Seite auf und achten Sie darauf, keine Luftblasen einzufangen.

2. Verwenden Sie einen Haartrockner, um den Bereich sanft zu erwärmen, um eine gute Verbindung zwischen dem Patch und dem Board zu gewährleisten. Verwenden Sie einen Metallspachtel oder -löffel und festen Druck, um eine gute Haftung zu gewährleisten und eventuelle Luftblasen zu entfernen.

24h

Lassen Sie den Kleber 24 Stunden vor dem Gebrauch ohne Aufblasen aushärten.

BEHEBEN EINES UNDICHTEN VENTILS

H

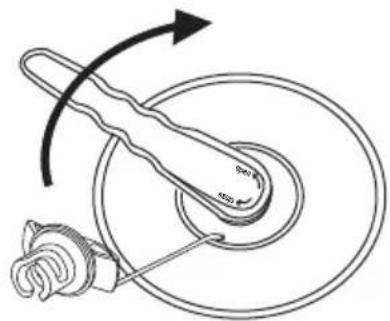

A. Versuchen Sie, das Ventil festzuziehen

1. Pumpen Sie Ihr Brett bis zum maximalen Luftdruck auf

2. Stecken Sie Ihren Ventilschlüssel in das Ventil und drehen Sie ihn im Uhrzeigersinn, um das Ventil wieder auf dem Brett festzuziehen

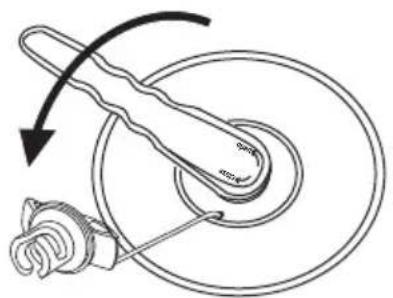

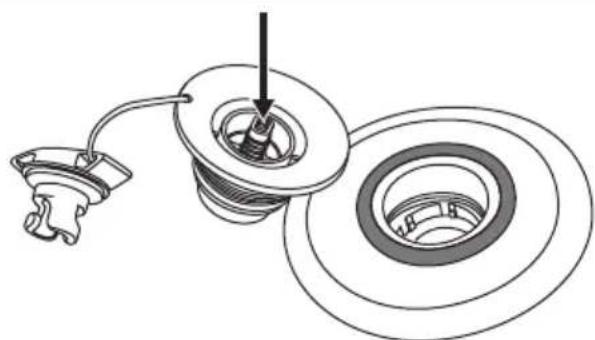

B. Montage oder Ersatz eines Ventils

1. Entleeren Sie Ihr Brett vollständig
2. Öffnen Sie die Staubkappe, stecken Sie den Ventilschlüssel in das Ventil und drehen Sie ihn gegen den Uhrzeigersinn, um das Ventil zu entfernen

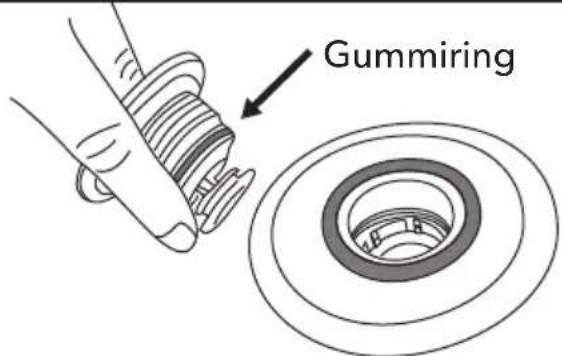

Gummiring

1. Überprüfen Sie den Gummiring, um sicherzustellen, dass er sich in der richtigen Position befindet, dicht um das Ventil liegt und sich dort keine Rückstände befinden
2. Stellen Sie sicher, dass die Stiftfeder ordnungsgemäß funktioniert und dass keine Risse an den Kanten vorhanden sind

1. Vergewissern Sie sich, dass das Fallstichmaterial keine Fäden enthält
2. Beachten Sie, dass das untere Teil des Ventils an nichts befestigt ist
3. Bauen Sie das Ventil wieder in Ihr Brett ein
4. Richten Sie alle Gewinde aus und drehen Sie sie zum Festziehen
5. Sobald das Ventil handfest angezogen ist, verwenden Sie den Ventilschlüssel, um es vollständig abzudichten

HINWEIS: Verwenden Sie den Schraubenschlüssel richtig, indem Sie ihn mit einer Hand oben drauf drücken.

PADDEL ZUSAMMENBAU

Aqua Marina 3-teilige verstellbare Welle verwendet ein sicheres Federstiftsystem und wird mit einer zusätzlichen Klemme geliefert, um jegliches Spiel zu reduzieren.

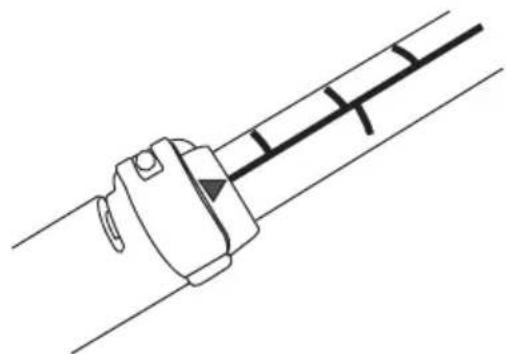

SICHERES FEDERSTIFT KLEMMSYSTEM FÜR

Einfache Einstellung des Festsitzes durch Drehen der Haspel, um jegliches Spiel zu vermeiden.

Stellen Sie sicher, dass die Mittelinie mit der Anzeige auf der Klemme ausgerichtet ist

HINWEIS: Lassen Sie stets nach der Verwendung das Restwasser aus dem Paddelrohr ab.

3 PCS ADJUTABLE 2 PC

2-teiliges iSUP-Paddel aus Karbon

WIE MAN EINEN SICHERHEITSLEISEN TRAGT

TAILLE

FLUSS-LEASH
(SICHERUNGSLEINE)
B0303025

KNÖCHEL

SPIRALFÖRMIGE
LEASH
(SICHERUNGSLEINE)
B0303023

MONTAGE DER SPIRALFÖRMIGEN/SURFBOARD/FLUSS-LEASH (SICHERUNGSLEINEN)

F: Wie viel Luft sollte ich in mein Brett pumpen und wie lange dauert das Aufblasen?

A: Der empfohlene Druck ist 15 - 18PSI (8PSI für MEGA, 10 PSI für HYPER - Innenkammer), wenn er höher ist, steigt die Gefahr des Ausblasens und der Beschädigung. Je nach Größe Ihres Brettes kann es zwischen 5 und 8 Minuten dauern.

F: Beim Lösen der Pumpe vom Brett beginnt die Luft aus dem Ventil zu entweichen. Wie kann ich das verhindern?

A: Die Luft entweicht, wenn der Ventilfederstift in der Entlüftungsstellung verbleibt. Einfach nach unten drücken und den Stift drehen, bis er sich in die Aufblasposition hebt und die Luft nicht mehr entweichen kann; das Brett weiter bis zum Druck aufblasen.

F: Kann ich mein Brett in der Sonne und über Nacht aufgeblasen lassen?

A: Wenn Sie das Brett aufgeblasen lassen, empfehlen wir Ihnen dringend, es von der direkten Sonneneinstrahlung zu entfernen und das Brett auf mindestens 10PSI (5PSI für MEGA) zu entlüften.

F: Wie soll ich mein Brett reinigen und wie soll ich es aufbewahren?

A: Wir empfehlen nur Wasser und eine milde Seife. Starke Reinigungs- und Lösungsmittel können Ihr Brett beschädigen. Am besten reinigen und trocknen Sie Ihr Brett, nehmen die Finnen heraus, rollen es auf und legen es in die Tasche.

F: Kann ich mein Brett selbst reparieren?

A: Ja, Sie können die im Handbuch aufgeführten erforderlichen Werkzeuge mit den mitgelieferten Reparatur-Kit benutzen oder uns eine E-Mail schicken, um weitere Informationen zu erhalten unter [e-mail].

GARANTIE

1 JAHRJ

AM garantiert dem ursprünglichen Käufer für die Dauer von einem (1) Jahr ab Kaufdatum, dass dieses Produkt frei von wesentlichen Material- oder Verarbeitungsfehlern ist. Diese Garantie unterliegt Abgegen Einschränkungen

1. Die Garantie ist nur gültig, wenn dieses Produkt für normale Freizeitaktivitäten verwendet wird und nicht für Produkte, die im Verleih oder Schulbetrieb verwendet werden.
2. AM wird die endgültige Garantiebestimmung vornehmen, die eine Inspektion und/oder Fotos des Geräts erfordern kann, die den/die Defekt(e) deutlich zeigen. Falls erforderlich, müssen diese Informationen an den AM-Händler in Ihrem Land mit frankiertem Porto geschickt werden. Das Produkt kann nur zurückgegeben werden, wenn der AM-Händler im Voraus eine Rückgabeberechtigungsnummer angegeben hat. Die Rücksendenummer muss auf der Außenseite des Pakets deutlich gekennzeichnet sein, sonst wird sie abgelehnt.
3. Wenn ein Produkt von AM als fehlerhaft eingestuft wird, deckt die Garantie nur die Reparatur oder den Ersatz des fehlerhaften Produkts ab. AM ist nicht verantwortlich für Kosten, Verluste oder Schäden, die durch Verlust oder Missbrauch dieses Produkts entstehen.
4. Diese Garantie erstreckt sich nicht auf Schäden, die durch Missbrauch, Misshandlung, Vernachlässigung, normalen Verschleiß, einschließlich, aber nicht beschränkt auf Einstiche, Schäden durch übermäßige Hitzeeinwirkung, Schäden durch unsachgemäße Handhabung und Lagerung, Schäden, die verursacht werden durch Einsatz bei Wellen oder Küstenbrechern, Brettbruch durch Auffüllen oder Absturz unter Surfbedingungen oder Schäden, die nicht durch Material- und Verarbeitungsfehler verursacht wurden.
5. Dieses Produkt darf nicht verändert und/oder mit einem Motor außer einer AM BlueDrive Power-Finne ausgestattet werden.
6. Dieses Produkt darf nicht über die vom Hersteller empfohlene maximale Tragfähigkeit hinaus verwendet werden.
7. Diese Garantie erlischt, wenn eine nicht autorisierte Reparatur, Änderung oder Modifikation an irgendeinem Teil der Ausrüstung vorgenommen wurde.
8. Die Garantie für alle reparierten oder ausgetauschten Geräte gilt ab dem Datum des nur Originalkauf.
9. Der Original-Kaufbeleg muss allen Garantieansprüchen beiliegen. Der Name des Händler und Kaufdatum müssen deutlich und lesbar sein.
10. Es gibt keine Garantien, die über die hier angegebene Garantie hinausgehen.

Dieses Produkt ist normgerecht für einen bestimmten Einsatzzweck ausgelegt. Änderungen oder Umbauten, die über die vom Hersteller angegebenen Werte hinausgehen, können zu ernsthaften Risiken für den Benutzer führen und führen zum Erlöschen der Garantie.
